MANUAL DE UTILIZARE aquaAlert+e EHEIM

Controller de conductivitate WiFi aquaAlert+e pentru acvarii

Instrucțiuni generale de utilizare

Informații cu privire la folosirea manualului de utilizare

Înainte de a pune în funcțiune pentru prima dată dispozitivul, manualul de utilizare trebuie să fi fost citit și înțeles în întregime.

- Considerați manualul de utilizare ca parte integrantă a produsului și păstrați-l în siguranță și la îndemână.

În cazul predării dispozitivului către terți, predați și manualul de utilizare.

Explicarea simbolurilor

Următoarele simboluri se utilizează pe dispozitiv.

Dispozitivul poate fi utilizat numai în spații interioare pentru aplicații în acvariu.

Dispozitivul prezintă clasa de protectie III.

Dispozitivul este aprobat în conformitate cu respectivele prescripții și directive naționale și corespunde cu normele UE.

Următoarele simboluri și cuvinte cheie se utilizează în acest manual de utilizare.

PERICOL!

Pericol din cauza unei surse generale de pericol, având ca urmare o posibilă vătă- mare corporală gravă sau decesul.

PERICOL!

Pericol de electrocutare, având ca urmare o posibilă vătămare corporală severă sau decesul.

AVERTISMENT!

Avertizare cu privire la o posibilă vătămare corporală sau cu privire la un risc pentru sănătate.

ATENTIE!

Indicație cu privire la pericolul de pagube materiale.

Indicație cu informații și sugestii utile.

Conventie de prezentare:

☒A Trimitere la o imagine, în cazul de față la imaginea A.

Vi se solicită o acțiune.

Domeniu de utilizare

EHEIM aquaAlert+e este un controller de conductivitate pentru acvarii. Acesta servește la detectarea conținutului de sare din apa acvariului și la monitorizarea simultană a calității și temperaturii apei, prin intermediul unui senzor electronic. El are rolul de a vă anunța când trebuie să schimbați apa. Prin intermediul unei conexiuni WiFi, valoarea conductivității poate fi setată și monitorizată cu ajutorul unui terminal compatibil WLAN (smartphone, tabletă, notebook etc.).

Dispozitivul și toate componentele din pachetul de livrare sunt destinate pentru uz privat și se pot utiliza exclusiv:

• în scopuri acvaristice
• în spații interioare
  · cu respectarea datelor tehnice

Pentru dispozitiv se aplică următoarele limitări:

• nu se utilizează în scopuri comerciale sau industriale
• nu se utilizează împreună cu substanțe corozive, ușor inflamabile, agresive sau explozive, cu alimente și nici cu apă potabilă

Siguranță

Acest dispozitiv poate fi o sursă de pericol pentru persoane și bunuri dacă se utilizează în mod neconform, respectiv dacă nu se utilizează conform destinației sale sau dacă nu se respectă indicațiile de siguranță.

Pentru siguranța dumneavoastră

• Nu lăsați ambalajul aparatului și piesele mici să ajungă la îndemâna copiilor sau a persoanelor care nu sunt conștiente de acțiunile lor, deoarece de aici pot rezulta pericole (pericol de asfixiere). Tineți departe de animale.
• Acest dispozitiv nu este destinat utilizării de către persoane (inclusiv copii) cu capacități fizice, senzoriale sau mintale reduse sau lipsite de experiență și de cunoștințe, cu excepția cazului în care aceste persoane sunt supravegheate sau au fost instruite cu privire la utilizarea dispozitivului, de către o persoană care este responsabilă pentru siguranța lor. Copiii ar trebui să fie supravegheați, pentru a se asigura faptul că nu se joacă cu dispozitivul.
• Numai pentru piețele europene:

Acest dispozitiv se poate utiliza de către copiii cu vârsta de peste 8 ani, precum și de către persoane cu capacități fizice, senzoriale sau mintale reduse sau fără experiență și/sau cunoștințe, dacă sunt supravegheate sau dacă au fost instruite cu privire la utilizarea în siguranță a aparatului și au înțeles pericolele aferente.

Copiilor nu le este permis să se joace cu dispozitivul. Copiilor nu le este permis să curețe și să întrețină dispozitivul, decât dacă sunt supravegheați.

• Soluția de calibrare nu trebuie lăsată la îndemâna copiilor și a persoanelor cu capacități fizice, senzoriale sau mintale reduse sau lipsite de experiență și/sau cunoștințe.
• Înainte de utilizare efectuați o verificare vizuală, pentru a vă asigura că aparatul nu este deteriorat, în special cablul și sursa de alimentare cu ștecăr.
• Nu utilizați aparatul dacă nu funcționează corespunzător sau dacă este deteriorat.
• Nu utilizați niciodată aparatul cu o sursă de alimentare defectă.
• Cablul sursei de alimentare nu poate fi înlocuit. Dacă se defectează cablul, sursa de alimentare trebuie să fie casată.
• Efectuați doar lucrările care sunt descrise în acest manual.
• Protejați cablul sursei de alimentare de căldură, ulei și margini ascuțite.
• Nu efectuați modificări tehnice la dispozitiv.
• Utilizați pentru dispozitiv exclusiv piese de schimb și accesorii EHEIM originale.
• Efectuarea reparațiilor este permisă exclusiv unei unități de service EHEIM.
• Acest produs conține o baterie de tip buton nereîncărcabilă CR2032 (tensiune nominală 3 V) care nu poate fi înlocuită de utilizator și trebuie eliminată în mod corespunzător.
• Nu descărcați forțat, nu reîncărcați, dezasamblați, încălziți peste temperatura specificată de producător și nu incinerați bateria de tip buton. Pericol de rănire prin otrăvire, scurgere sau explozie, care poate duce la arsuri chimice. Și bateriile folosite pot provoca răniri grave sau deces. Pentru informații privind tratamentul, sunați la un centru toxicologic local.

- Recomandăm asigurarea tuturor aparatelor electrice ale acvariului cu un dispozitiv de protectie împotriva curentului rezidual cu un curent măsurat de maximum 30 mA.

- În principiu, deconectați de la rețeaua electrică toate dispozitivele din acvariu dacă nu se utilizează, înainte de a monta și de a demonta componente și înainte de toate lucrările de curățare și întreținere.

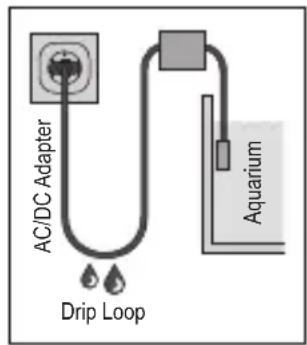

- Protejați priza și sursa de alimentare împotriva umidității și umezelii. Realizați neapărat o buclă de picurare la cablul sursei de alimentare. Acest lucru împiedică apa care se scurge eventual de-a lungul cablului să ajungă în priză și să provoace astfel un scurtcircuit.

- Datele electrice ale sursei de alimentare trebuie să corespundă datelor rețelei electrice. Găsiți aceste date pe plăcuța de identificare, pe ambalaj sau în acest manual.

- Acest aparat funcționează fără o conexiune de împămân-tare.

- Utilizați numai sursa de alimentare furnizată împreună cu aparatul. Ca înlocuitor trebuie utilizată sursa de alimentare EHEIM originală.

AC/DC Adapter Drip Loop Aquarium

Montarea și instalarea

Montarea adaptorului de rețea

1. Împingeți adaptorul de rețea în sursa de alimentare până când îl auziți cum se fixează (☒B).

Plasarea controlerului

ATENTIE! Pagube materiale din cauza umezelii.

▶ Controlerul nu trebuie să fie plasat sub capacul acvariului.

1. Alegeți un loc potrivit pentru controller ② (☒A). Cablurile trebuie să aibă următoarele lungimi: Controller – sursă de alimentare cca 1,5 m Controller – senzor cca 2 m

Pe spatele controlerului există o gaică ⑧ pentru agățare (☒J).

1. Introduceți stecărul sursei de alimentare în fișa de conectare a controlerului (☒C).

ATENTIE! Daune materiale.

Nu introduceti stecărul sursei de alimentare ③ (☒A) în priză. La instalarea senzorului ① (☒A), există riscul declanșării neintentionate a unei resetări prin atingerea câmpului tactil ⑦ (☒I). După aceea, nu mai este posibilă o conexiune WLAN cu SSID-ul specificat și cheia de securitate a rețelei (key) sau codurile QR.

Instalarea senzorului

1. Introduceți ventuza pe suportul de prindere (☒D).
2. Fixați suportul de prindere pe senzor.

Alternativ:

1. Împingeți suportul de prindere în carcasa senzorului(☒E).
2. Introduceți senzorul cu suportul de prindere, de ex., pe țeava de aspirație a filtrului extern.
3. Clătiți vârful senzorului cu apă rece de la robinet.
4. Fixați senzorul sub nivelul apei cu ventuza ④ pe peretele interior al acvariului dvs. sau cu suportul de prindere ⑤, de ex., pe țeava de aspiratie a filtrului extern (☒F). Tineți cont de nivelul minim al apei (☒G).

Nu plasați senzorul în imediata apropiere a unui evacuator de aer sau de CO₂și alegeți un loc din acvariu lipsit de curenți, pentru a evita valorile de măsurare false.

1. Conectați stecărul senzorului la conectorul controlerului (☒H).

Operarea

Premisa sistemului

Aparat final compatibil WLAN (smartphone, tabletă, notebook etc.)

Crearea rețelei

1. Introduceți adaptorul în priză. LED-ul de stare ⑥ se aprinde (☒I).

· LED-ul de stare clipește în alb: Se caută, resp. se creează rețeaua
· LED-ul de stare clipește în albastru: A fost creată o rețea nouă (regim master)

Conectare la rețeaua WLAN

1. Deschideți setările rețelei terminalului dumneavoastră (smartphone, tabletă, laptop etc.).
2. Conectați dispozitivul final la rețeaua WLAN (SSID) EHEIM aquaAlert XXXXXXXX.
3. Introduceti cheia de rețea (key).

Cheia de securitate a rețelei (key) se află pe partea posterioară a controlerului. Ca alternativă, puteți scana și codul QR 1 (a se vedea eticheta) pentru realizarea cone- xiunii prima dată (☒J).

Apelarea website-ului

1. Deschideti-vă browserul și introduceti următoarea adresă web: http://192.168.1.1

În mod alternativ, puteți scana și codul QR 2 (vezi eticheta), pentru a deschide software-ul în browser.

Configurarea inițială

1. Selectați limba dorită în caseta de selectare și urmați instrucțiunile pentru prima configurare.

Semnificatia LED-ului de stare

· LED-ul de stare clipește alb: Se caută, resp. se creează rețeaua
- LED-ul de stare clipește în albastru: Controlerul este în regimul de funcționare master
- LED-ul de stare clipește verde: Controlerul este conectat la un alt dispozitiv digital EHEIM

Resetarea controlerului

1. Atingeți câmpul tactil ⑦ cu un deget timp de cca. 8 – 10 secunde până când LED-ul de stare ⑥ se aprinde, schimbându-și culoarea (☒I).

- Resetarea este finalizată atunci când LED-ul de stare se aprinde în verde. Contro- lerul creează din nou rețeaua.

- Cheia de securitate a rețelei (key) și codul QR 1 sunt nevalide. Conectarea la rețea este posibilă fără o cheie de securitate a rețelei (key).

Calibrarea senzorului (☒K)

- Pentru calibrarea senzorului se utilizează o soluție de calibrare. Pentru o calibrare corectă a senzorului, respectați caracteristicile de temperatură de pe ambalaj. - Urmați instrucțiunile de pe pagina web pentru calibrarea senzorului.

Întreținere

PERICOL! Electrocutare!

- Scoateți din priză sursa de alimentare a controlerului înainte de orice lucrări de întreținere.

ATENTIE! Daune materiale.

- În vederea curățării, nu utilizați obiecte dure sau agenți de curățare agresivi. - Senzorul și materialul de instalare nu pot fi spălate în mașina de spălat vase.

Curățarea

1. Scoateți sursa de alimentare din priză.
2. Scoateți senzorul din acvariu.
3. Curățați tija senzorului cu o cârpă moale și umedă.
4. Clătiți vârful senzorului sub jet de apă rece de la robinet.
5. Montați senzorul în ordine inversă.

Scoatere din funcțiune și eliminare

Depozitare

1. Scoateți senzorul din acvariu.
2. Curățați senzorul.
3. Scoateți controlerul.
4. Depozitați controllerul, senzorul și soluția de calibrare într-un loc uscat, ferit de îngheț.

Eliminare ca deşeu

În cazul eliminării dispozitivului, respectați prevederile legale.

Informații privind dezafectarea aparatelor electrice și electronice în Comunitatea Europeană: În Uniunea Europeană, dezafectarea aparatelor acționate electric este reglementată prin reglementări naționale, care au la bază Directiva UE 2012/19/UE privind aparatura electrică veche (DEEE). În conformitate cu acestea, aparatul nu poate fi dezafectat în gunoiul menajer. Dispozitivul se preia gratuit la locurile de colectare comunale, respectiv la centrele de revalorificare. Ambalajul produsului constă în materiale reciclabile. Eliminați-l respectând cerințele privind protejarea mediului înconjurător și predați-l pentru revalorificare.

Date tehnice

Controller
Tip 6065
Mod de transfer al datelor fără fir	WiFi 2.4GHz – IEEE802.11 b/g/n
Cheie de securitate WPA, WPA2, WPA/WPA2
Putere de emisie radiată ≤ 20 dBm
Benzi de frecvență Canal 1 – 11 / 2412 MHz – 2462 MHz
Dimensiuni (I × Î × L) 98 × 116 × 28 mm
Senzor
Tip 7675878 (senzor de conductanță electrică)
Lungime cablu cca 2 m
Interval de măsurare 0 – 3000 μS/cm @ 25°C
Timp de reactie < 1 minut
Dimensiuni (I × Î × L) cca 28,0 × 46,8 × 18,1 mm
Sursă de alimentare
Tip 7341218 7341358 7341438 73414448 7341458 7341468 7341248
Ştecăr	EUR	JAP	AUS	CN	UK	KOR	SUA
Intrare	100 – 240 V / 50/60 Hz / 0,4 A						100 – 240 V / 50/60 Hz / 0,5 A

Ieşire 5 V c.c. / 1 A / 5 W
Lungime cablu cca 1,5 m

Prin prezenta, EHEIM GmbH & Co. KG declară că sistemul radio de tip EHEIM aquaAlert+° este conform cu Directiva 2014/53/UE. Textul integral al Declarației de conformitate UE este disponibil la următoarea adresă de internet: www.eheim.com

Piese de schimb
