INSTRUKCJA OBSŁUGI aquaAlert+e EHEIM

Instrukcja obsługi (tłumaczenie)

Kontroler przewodności WiFi do akwarium aquaAlert+e

Ogólne wskazówki dla użytkownika

Informacje dotyczące korzystania z instrukcji obsługi

• Przed pierwszym uruchomieniem urządzenia należy ze zrozumieniem przeczytać całą instrukcję obsługi.
• Instrukcję obsługi należy traktować jako część produktu i starannie przechowywać ją w dobrze dostępnym miejscu.
• Dołączyć niniejszą instrukcję obsługi przy przekazaniu urządzenia osobie trzeciej.

Objaśnienie symboli

Na urządzeniu zastosowano poniższe symbole.

Urządzenie może być używane tylko w pomieszczeniach zamkniętych, do użytku akwarystycznego.

Urządzenie ma klasę ochronności III.

Urządzenie ma atesty zgodne z przepisami i dyrektywami obowiązującymi w danym kraju i spełnia normy UE.

W niniejszej instrukcji obsługi stosuje się poniższe symbole i hasła ostrzegawcze.

NIEBEZPIECZEŃSTWO!

Niebezpieczeństwo ze strony ogólnego źródła zagrożenia mogące doprowadzić do poważnych obrażeń ciała lub śmierci.

NIEBEZPIECZEŃSTWO!

Niebezpieczeństwo porażenia przez prąd elektryczny mogące doprowadzić do poważnych obrażeń ciała lub śmierci.

OSTRZEŻENIE!

Ostrzeżenie przed możliwością doznania obrażeń ciała lub zagrożeniem dla zdrowia.

OSTROŻNIE!

Informacja dotycząca niebezpieczeństwa powstania szkód materialnych.

Wskazówka zawierająca przydatne informacje i rady.

Konwencja prezentacji:

☒A Odnośnik do rysunku, tutaj odnośnik do rysunku A.

Wezwanie do podjęcia działania.

Obszar użycia

EHEIM aquaAlert+e jest kontrolerem przewodności do akwariów. Służy on do wykrywania zawartości soli w wodzie w akwarium, a równocześnie monitoruje przez czujnik elektroniczny jakość wody i temperaturę wody. Informuje o kolejnej koniecznej wymianie wody. Przez połączenie WiFi można ustawić i monitorować wartość przewodności z użyciem obsługującego WLAN urządzenia końcowego (smartfon, tablet, notebook itp.).

Urządzenie i wszystkie części zawarte w zakresie dostawy są przeznaczone do użytku prywatnego i wolno wykorzystywać je wyłącznie w następujących okolicznościach:

· do celów akwarystycznych,
• w pomieszczeniach zamkniętych,
- przy przestrzeganiu danych technicznych.

Eksploatacja urządzenia objęta jest następującymi ograniczeniami:

• nie stosować do celów komercyjnych lub przemysłowych,
• nie należy go używać ze żracymi, łatwopalnymi, agresywnymi lub wybuchowymi substancjami, słoną wodą i wodą pitną.

Bezpieczeństwo

Niniejsze urządzenie może stanowić zagrożenie dla osób i rzeczy, jeśli będzie użytkowane nieprawidłowo lub niezgodnie z przeznaczeniem bądź jeśli wskazówki dotyczące bezpieczeństwa nie będą przestrzegane.

Dla Twojego bezpieczeństwa

• Opakowanie urządzenia i drobne części nie mogą dostać się w ręce dzieci lub osób, które nie są świadome konsekwencji swoich działań (niebezpieczeństwo uduszenia!). Trzymać z dala od zwierząt.
• Niniejsze urządzenie nie jest przeznaczone do używania przez osoby (w tym dzieci) o zmniejszonych zdolnościach fizycznych, sensorycznych bądź umysłowych lub niemające odpowiedniego doświadczenia i wiedzy, chyba że są one nadzorowane lub zostały poinstruowane w zakresie używania urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo. Dzieci należy pilnować, aby mieć pewność, że nie wykorzystują urządzenia do zabawy.
  · Tylko na rynki europejskie:

Niniejszego urządzenia mogą używać dzieci od 8 roku życia oraz osoby o zmniejszonych zdolnościach fizycznych, sensorycznych bądź umysłowych lub niemające odpowiedniego doświadczenia i/lub wiedzy, jeżeli są one nadzorowane lub zostały poinstruowane w zakresie bezpiecznego używania urządzenia i zrozumiały wynikające z tego zagrożenia. Dzieci nie mogą bawić się urządzeniem. Czyszczenie oraz konserwacja, leżące w gestii użytkownika, nie mogą być przeprowadzane przez dzieci, chyba że pod nadzorem osoby dorosłej.

• Roztwór kalibracyjny nie może dostać się w ręce dzieci i osób z deficytami fizycznymi, sensorycznymi lub mentalnymi lub brakiem doświadczenia i/lub wiedzy.

• Przed użyciem przeprowadzić kontrolę wzrokową, aby upewnić się, że urządzenie, zwłaszcza kabel i zasilacz z wtyczką są nieuszkodzone.

• Nie używać urządzenia, jeśli nie działa prawidłowo lub jeśli jest uszkodzone.

• Nigdy nie używać urządzenia z uszkodzonym zasilaczem.
• Kabel zasilacza nie może zostać zastąpiony. W przypadku uszkodzenia przewodu zasilacz należy zezłomować.
• Wykonywać wyłącznie prace opisane w niniejszej instrukcji.
• Chronić kabel zasilacza przed wysoką temperaturą, olejem i ostrymi krawędziami.
• Nigdy nie dokonywać zmian technicznych urządzenia.
• Stosować wyłącznie oryginalne części zamienne i akcesoria EHEIM przeznaczone do tego urządzenia.
• Naprawy mogą być wykonywane wyłącznie przez serwis EHEIM.
• Niniejszy produkt zawiera nienadającą się do ponownego ładowania ogniwową baterię guzikową CR2032 (napięcie znamionowe 3V), która nie może zostać wymieniona przez użytkownika i musi zostać należycie zutylizowana.
• Nie wymuszać rozładowania, nie ładować, nie demontować, nie podgrzewać powyżej temperatury podawanej przez producenta ani nie spalać ogniwowej baterii guzikowej. Niebezpieczeństwo zranienia przez zatrucie, wyciek lub wybuch,

który może prowadzić do oparzeń chemicznych. Także używane baterie mogą prowadzić do poważnych urazów lub śmierci. Kontaktować się z lokalną centralą ds. zatruć, aby uzyskać informacje dotyczące dalszego działania.

- Rekomendujemy zabezpieczenie wszystkich elektrycznych urządzeń akwariowych przez wyłącznik różnicowo-prądowy ze znamionowym prądem uszkodzeniowym maksymalnie 30 mA.

- Zasadniczo należy odłączać od sieci elektrycznej wszystkie urządzenia znajdujące się w akwarium w następujących sytuacjach: gdy nie są one używane, przed ich zamontowaniem lub wymontowaniem oraz przed wszystkimi pracami związanymi z czyszczeniem lub konserwacją.

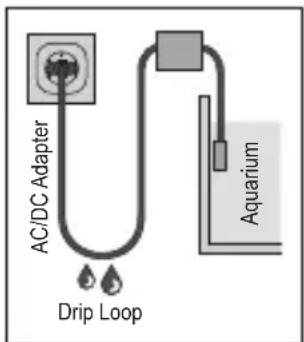

- Chronić gniazdko i zasilacz przed wilgocią. Przy użyciu kabla zasilacza utworzyć pętlę kroplową. Uniemożliwi ona dostawanie się wody ewentualnie płynącej wzdłuż kabla do gniazdka, co mogłoby spowodować zwarcie.

- Dane elektryczne zasilacza muszą być zgodne z danymi sieci elektrycznej. Parametry te można znaleźć na tabliczce znamionowej, opakowaniu lub w niniejszej instrukcji.

- Niniejsze urządzenie jest eksploatowane bez przyłącza uziemienia.

- Stosować tylko zasilacz dostarczony z urządzeniem. W razie potrzeby wymiany należy użyć oryginalnego zasilacza EHEIM.

AC/DC Adapter Drip Loop Aquarium

Montaż i instalacja

Montaż zasilacza wtykowego

1. Wsunąć adapter wtykowy sieciowy do zasilacza do słyszalnego zatrzaśnięcia (☒B).

Umieszczanie kontrolera

OSTROŻNIE! Szkoda rzeczowa wskutek wilgoci.

- Kontroler nie może być umieszczany pod osłoną akwarium.

1. Wybrać odpowiednie miejsce na kontroler ② (☒A). Przestrzegać przy tym wymienionych danych dotyczących długości kabla: Kontroler - zasilacz ok. 1,5 m Kontroler - czujnik ok. 2 m

Na tylnej stronie kontrolera znajduje się nakładka ⑧ do podwieszania (☒J).

1. Włożyć wtyczkę przyłączeniową zasilacza do gniazdka kontrolera ⊗C).

OSTROŻNIE! Uszkodzenie urządzenia

W żadnym razie nie wkładać wtyczki zasilacza ③ (☒A) do gniazdka. Przy instalacji czujnika ① (☒A) występuje ryzyko, że przez pole dotykowe ⑦ (☒I) w sposób niezamierzony wywoływany będzie reset. Wówczas połączenie WLAN z podanym SSID i kluczem bezpieczeństwa sieciowego (Key) i kodem QR nie są możliwe.

Instalacja czujnika

1. Nałożyć przyssawkę na pałąk zaciskowy (☒D).
2. Nałożyć pałąk zaciskowy na czujnik.

Alternatywnie:

1. Wsunąć pałąk zaciskowy w obudowę czujnika (☒E).
2. Nałożyć czujnik z pałąkiem zaciskowym np. na rurę ssącą filtra zewnętrznego.
3. Przepłukać końcówkę czujnika zimną wodą wodociągową.
4. Zamocować czujnik poniżej poziomu wody przyssawką ④ na ściance wewnętrznej akwarium lub pałąkiem zaciskowym ⑤ np. na rurze ssącej filtra zewnętrznego (☒F). Zwrócić uwagę na minimalny poziom wody (☒G).

Nie umieszczać czujnika w bezpośrednim pobliżu wylotu CO_2 lub powietrza i wybierać miejsce z niskim przepływem w akwarium, aby uniknąć nieprawidłowych wartości pomiarowych.

1. Połączyć wtyczkę czujnika z gniazdkiem kontrolera (☒ H).

Obstuga

Wymagania systemowe

Urządzenie końcowe obsługujące WLAN (smartfon, tablet, notebook itp.)

Tworzenie sieci

1. Włożyć zasilacz do gniazda sieciowego. Dioda LED stanu ⑥ świeci (☒I).

• Dioda LED stanu miga na biało: sieć jest poszukiwana lub tworzona
  · Dioda LED stanu świeci na niebiesko: została utworzona nowa sieć (tryb master)

Połączenie z siecią WLAN

1. Otworzyć ustawienia sieciowe urządzenia końcowego (smartfona, tabletu, notebooka itp.).
2. Połączyć urządzenie końcowe z siecią WLAN (SSID) EHEIM aquaAlert XXXXXXXX.
3. Wprowadzić klucz bezpieczeństwa sieci (Key).

Klucz bezpieczeństwa sieciowego (Key) można znaleźć na tylnej stronie kontrolera. Alternatywnie można też zeskanować kod QR 1 (patrz etykieta) dla pierwszego utworzenia połączenia (☑J).

Otwieranie strony internetowej

1. Otworzyć przeglądarkę i wprowadzić następujący adres: http://192.168.1.1

Innym sposobem jest zeskanowanie kodu QR 2 (patrz etykieta) w celu otwarcia oprogramowania w przeglądarce.

Pierwsza konfiguracja

1. Wybrać żądany język z wyboru języka i zastosować się do instrukcji pierwszej konfiguracji.

Znaczenie diody LED stanu

• Dioda LED stanu miga na biało: sieć jest poszukiwana lub tworzona
• Dioda LED stanu świeci na niebiesko: Kontroler jest w trybie master
• Dioda LED stanu świeci na zielono: Kontroler jest połączony z innym urządzeniem EHEIM-digital

Reset kontrolera

1. Dotykaj powierzchnię dotykową ⑦ palcem przez ok. 8–10 sekund, aż dioda LED stanu ⑥ będzie świecić ze zmianą barw (☒I).

• Reset jest zakończony, kiedy dioda LED stanu świeci na zielono. Kontroler tworzy sieć ponownie.
• Klucz bezpieczeństwa sieci (Key) i kod QR 1 są nieważne. Połączenie z siecią jest możliwe bez klucza bezpieczeństwa sieci (Key).

Kalibracja czujnika (K)

- Do kalibracji czujnika stosuje się roztwór kalibracyjny. Dla zapewnienia prawidłowej kalibracji czujnika należy przestrzegać ustawień temperatury podanych na opakowaniu.

- Stosować się do instrukcji na stronie internetowej dla kalibracji czujnika.

Konserwacja

NIEBEZPIECZEŃSTWO! Porażenie prądem elektrycznym!

- Przed wszystkimi pracami konserwacyjnymi wyjąć zasilacz kontrolera z gniazdka sieciowego.

OSTROŻNIE! Uszkodzenie urządzenia

• Do czyszczenia nie używać twardych przedmiotów ani agresywnych środków czyszczących.
• Czujnik i materiał instalacyjny nie są odpowiednie do zastosowania w zmywarce do naczyń.

Czyszczenie

1. Wyjąć zasilacz z gniazda sieciowego.
2. Wyjąć czujnik z akwarium.
3. Oczyścić trzon czujnika wilgotną, miękką ściereczką.
4. Przepłukać końcówkę czujnika zimną, bieżącą wodą wodociągową.
5. Zamontować czujnik w odwrotnej kolejności.

Zakończenie użytkowania i utylizacja

Przechowywanie

1. Wyjąć czujnik z akwarium.
2. Oczyścić czujnik.
3. Wyjąć kontroler.
4. Przechowywać kontroler, czujnik i roztwór kalibracyjny w zabezpieczonym przed mrozem, suchym miejscu.

Utylizacja

Podczas utylizacji urządzenia należy przestrzegać obowiązujących przepisów prawnych.

Informacja dotycząca utylizacji urządzeń elektrycznych i elektronicznych we Wspólnocie Europejskiej: Na terenie Wspólnoty Europejskiej obowiązują przepisy krajowe dotyczące utylizacji urządzeń zasilanych elektrycznie, które oparte są na dyrektywie UE 2012/19/WE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE). Zgodnie z nimi niniejszego urządzenia nie wolno wyrzucać do odpadów komunalnych ani domowych. Urządzenie jest bezpłatnie odbierane w komunalnych punktach zbiórki lub przez zakłady utylizacji odpadów. Opakowanie produktu jest wykonane z materiałów, które można poddać recyklingowi. Materiały te należy zutylizować w ekologiczny sposób i oddać do ponownego przetworzenia.

Dane techniczne

Kontroler
Typ 6065
Bezprzewodowa transmisja danych	WiFi 2.4GHz – IEEE802.11 b/g/n
Klucz bezpieczeństwa sieci WPA,	WPA2, WPA/WPA2
Emitowana moc nadawania ≤ 20	dBm
Pasma częstotliwości Kanał 1–11	/ 2412 MHz – 2462 MHz
Wymiary (szer. × wys. × gł.) 98 ×	116 × 28 mm
Czujnik
Typ 7675878 (elektryczny czujnik przewodności)
Długość przewodu ok. 2 m
Zakres pomiarowy 0 – 3000 μS/cm @ 25°C
Czas reakcji < 1 min.
Wymiary (szer. × wys. × gł.) ok. 28,0×46,8×18,1 mm
Zasilacz
Typ 7341218 7341358 7341438	7341448 73	41458 734	1468 7341	248
Wtyczka EUR JAP AUS CN UK KOR USA
Wejście	100–240 V / 50/60 Hz / 0,4 A						100–240 V / 50/60 Hz / 0,5 A
Wyjście	5 V DC / 1 A / 5 W
Długość przewodu	ok. 1,5 m

EHEIM GmbH & Co. KG niniejszym oświadcza, że urządzenie radiowe EHEIM aquaAlert+e spełnia wymogi dyrektywy 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: www.eheim.com

Części zamienne

Patrz strona 3.
