NÁVOD K OBSLUZE aquaAlert+e EHEIM

Návod k obsluze (překlad)

Wifi regulátor vodivosti pro akvária aquaAlert+e

Obecné pokyny pro uživatele

Informace k použití návodu

• Před prvním uvedením do provozu musíte přečíst celý návod k obsluze a musíte mu porozumět.
  ▶ Považujte návod k obsluze za součást výrobku a dobře jej uchovejte v dosahu.
  ▶ Při předání zařízení třetím osobám předejte s přístrojem i tento návod k obsluze.

Vysvětlení symbolů

Následující symboly jsou použity na přístroji.

Zařízení se smí používat pouze v interiérech a pro akvaristické účely.

Přístroj má třídu ochrany III.

Přístroj je schválen podle příslušných národních předpisů a směrnic a odpovídá normám EU.

Následující symboly a klíčová slova jsou použita v tomto návodu k obsluze.

NEBEZPEČÍ!

Nebezpečí způsobené obecnými zdroji nebezpečí může mít za následek těžké zranění nebo smrt.

NEBEZPEČÍ!

Nebezpečí úrazu elektrickým proudem, které může mít za následek těžké zranění nebo smrt.

VAROVÁNÍ!

Varování před možným zraněním nebo zdravotním rizikem.

POZOR!

Upozornění na nebezpečí vzniku věcných škod.

Pokyn s užitečnými informacemi a tipy.

Konvence zobrazení:

☒A Odkaz na vyobrazení, zde odkaz na vyobrazení A.

Výzva k provedení činnosti.

Oblast použití

EHEIM aquaAlert+e je regulátor vodivosti určený pro akvária. Slouží k detekci obsahu soli ve vodě v akváriu a zároveň pomocí elektronického senzoru monitoruje kvalitu vody a její teplotu. Informuje o potřebě další výměny vody. Prostřednictvím Wi-Fi připojení lze nastavit vodivost a sledovat ji pomocí koncového zařízení s podporou WLAN (chytrý telefon, tablet, notebook apod.).

Zařízení a všechny části, které jsou součástí dodání, jsou určeny pro soukromé využití a smí se používat výhradně:

· pro akvaristické účely
· v interiérech
- při dodržení technických údajů

Pro zařízení platí následující omezení:

· nepoužívejte jej pro komerční nebo průmyslové účely
· nesmí se používat s leptavými, lehce zápalnými, agresivními nebo výbušnými látkami, potravinami a pitnou vodou

Bezpečnost

Pokud se zařízení používá neodborně, případně v rozporu s účelem použití, nebo jsou zanedbány bezpečnostní pokyny, může zařízení představovat riziko poškození života a zdraví i riziko věcných škod.

Pro vaši bezpečnost

• Obal zařízení a malé díly se nesmí dostat do rukou dětí ani osob, které si nejsou vědomy svých činů, protože tyto předměty mohou být zdrojem nebezpečí (Nebezpečí udušení!). Uchovávejte mimo dosah zvířat.
• Toto zařízení není určeno pro použití osobami (včetně dětí) se sníženými tělesnými, senzorickými, nebo duševními schopnostmi a s nedostatečnými znalostmi a zkušenostmi. Takové osoby smějí zařízení používat pouze pod dohledem nebo po obdržení instrukce o použití přístroje od osoby, která je odpovědná za jejich bezpečnost. Děti musí být pod dozorem, aby se zajistilo, že si se zařízením nebudou hrát.
  · Pouze pro evropský trh:

Toto zařízení smějí používat děti od 8 let a osoby se sníženými fyzickými, senzorickými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a/nebo znalostí pouze pod dozorem, nebo po poučení o bezpečném použití zařízení, a poté, co porozuměly nebezpečím, která z jeho použití plynou. Nenechávejte děti, aby si se zařízením hrály. Čištění a uživatelskou údržbu nesmějí provádět děti bez dozoru.

• Kalibrační roztok musí být uchováván mimo dosah dětí a osob se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatkem zkušeností a/nebo znalostí.
• Před použitím provedte vizuální kontrolu a ujistěte se, že zařízení, a zejména kabel a sít'ový zdroj se zástrčkou, nejsou poškozeny.
• Zařízení nepoužívejte, pokud řádně nefunguje nebo je poškozeno.
• Nikdy nepoužívejte zařízení, pokud je poškozen síťový zdroj.
• Kabel napájecího dílu nelze vyměnit. Při poškození kabelu se síťový zdroj musí vyřadit k likvidaci.
• Provádějte pouze takové práce, které jsou popsány v tomto návodu k použití.
• Chraňte kabel napájecího dílu před žárem, oleji a ostrými hranami.
• Nikdy neprovádějte technické změny na zařízení.
  · Používejte pouze originální náhradní díly EHEIM a příslušenství k zařízení.
  · Opravy smí provádět výhradně autorizovaný servis EHEIM.
• Tento výrobek obsahuje nenabíjecí knoflíkovou baterii CR2032 (jmenovité napětí 3 V), kterou uživatel nemůže vyměnit a která musí být řádně zlikvidována.
• Knoflíková baterie se nesmí násilně vybíjet, nabíjet, rozebírat, zahřívat nad teplotu uvedenou výrobcem ani spalovat. Nebezpečí zranění v důsledku otravy, úniku elektrolytu nebo exploze, které mohou způsobit chemické popáleniny. I použité baterie mohou způsobit vážná zranění nebo smrt. Zavolejte na místní toxikologické informační středisko a vyžádejte si informace o poskytnutí první pomoci.

• Doporučujeme jistit všechna elektrická akvarijní zařízení proudovým chráničem se jmenovitým reziduálním proudem maximálně 30 mA.
• V zásadě odpojujte všechna zařízení v akváriu od elektrické sítě, pokud se nepoužívají, před jejich demontáží nebo montáží a před každým čištěním a údržbovými pracemi.

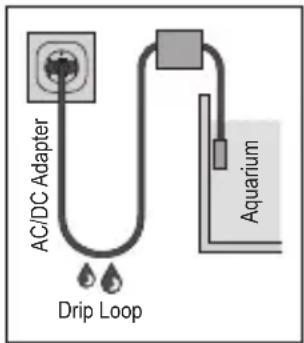

• Chraňte zásuvku a napájecí díl před mokrem a vlhkostí. Ujistěte se, že s kabelem napájecího dílu vytvoříte odkapávací smyčku. Ta zabraňuje, aby se voda, která by případně stékala po kabelu, dostala do zásuvky a způsobila zkrat.
• Elektrické údaje zdroje se musí shodovat s údaji síťového dílu. Tyto údaje naleznete na typovém štítku, obalu nebo v tomto návodu.
  · Toto zařízení se provozuje bez uzemňovací přípojky.
• Používejte pouze síťový zdroj dodaný se zařízením. Pro výměny je nutné použít originální síťový zdroj EHEIM.

AC/DC Adapter Drip Loop Aquarium

Montáž a instalace

Montáž zásuvného sít'ového zdroje

1. Zasuňte adaptér síťové zástrčky do napájecího zdroje, dokud slyšitelně nezapadne (☒B).

Umístění regulátoru

POZOR! Poškození majetku v důsledku vlhkosti.

▶ Regulátor nesmí být umístěn pod krytem akvária.

1. Zvolte vhodné místo pro regulátor ② (☒A). Dbejte přitom na následující délky kabelů: Regulátor – síťový zdroj cca 1,5 m Regulátor – senzor cca 2 m

Na zadní straně regulátoru je očko ⑧ na zavěšení (☒J).

1. Zapojte konektor sit'ového zdroje do zdířky regulátoru (☒C).

POZOR! Nebezpečí věcných škod.

Nikdy nezasunujte zástrčku síťového zdroje ③ (☒A) do zásuvky. Při instalaci senzoru ① (☒A) hrozí nebezpečí, že nechtěně dojde k resetování prostřednictvím dotykového pole ⑦ (☒I). Poté již není možné připojení WLAN se zadaným SSID a síťovým bezpečnostním kódem (klíčem) ani QR kódy.

Instalace senzoru

1. Nasad'te přísavku na upínací objímku (☒D).
2. Nasad'te upínací objímku na senzor.

Alternativně:

1. Zasuňte upínací objímku do krytu senzoru (☒E).
2. Nasad'te senzor s upínací objímkou např. na sací trubku vnějšího filtru.
3. Opláchněte špičku senzoru pod vodou.
4. Připevněte senzor pod hladinu vody pomocí přísavky ④ na vnitřní stěnu akvária nebo pomocí upínací objímky ⑤ například na sací trubku vnějšího filtru (☒F). Zohledněte přitom minimální stav vody (☒G).

Senzor neumíst'ujte v těsné blízkosti CO₂- nebo výstupu vzduchu a zvolte místo s nízkým prouděním v akváriu, abyste předešli chybným měřením.

1. Zapojte konektor senzoru do zásuvky regulátoru (☒H).

Obsluha

Systémové předpoklady

Koncové zařízení schopné připojit se k síti WLAN (smartphone, tablet, notebook atd.)

Vytvoření sítě

1. Sít'ový zdroj zasuňte do zásuvky. Rozsvítí se LED dioda stavu ⑥ (☒I).

· LED dioda stavu bliká bíle: Sít' je hledána, příp. vytvářena
· LED dioda stavu svítí modře: Byla vytvořena nová sít' (provoz master)

Spojení se sítí WLAN

1. Otevřete síťová nastavení Vašeho koncového zařízení (smartphone, tablet, notebook atd.).

2. Spojte koncové zařízení se sítí WLAN (SSID) EHEIM aquaAlert XXXXXXXX.

3. Zadejte bezpečnostní klíč sítě (key).

Sít'ový bezpečnostní klíč (Key) najdete na zadní straně regulátoru. Alternativně můžete také naskenovat QR kód 1 (viz štítek) pro počáteční nastavení připojení (☒J).

Otevření webové stránky

1. Otevřete webový prohlížeč a zadejte následující webovou adresu: http://192.168.1.1

Případně můžete také naskenovat QR kód 2 (viz štítek), aby se software otevřel v prohlížeči.

První kon gurace

1. Zvolte požadovaný jazyk z výběru jazyků a sledujte pokyny pro první kon guraci.

Význam LED diody stavu

• LED dioda stavu bliká bíle: Sít' je hledána, příp. vytvářena
- LED dioda stavu svítí modře: Regulátor je v režimu master
- LED dioda stavu svítí zeleně: Regulátor je spojen s jiným zařízením EHEIMdigital

Reset regulátoru

1. Dotkněte se prstem dotykového pole ⑦ po dobu cca 8 – 10 sekund dokud LED dioda stavu ⑥ nezmění barvu (☒I).

• Reset je dokončen, když se LED dioda stavu rozsvítí zeleně. Regulátor vytvoří sít' znovu.
• Bezpečnostní klíč sítě (Key) a QR kód 1 jsou neplatné. Připojení k síti je možné bez bezpečnostního klíče sítě (Key).

Kalibrace senzoru (☒K)

- Pro kalibrace senzoru se používá kalibrační roztok. Pro správnou kalibraci senzoru věnujte pozornost teplotní křivce na obalu.

- Při kalibraci senzoru postupujte podle pokynů na webových stránkách.

Údržba

NEBEZPEČÍ! Nebezpečí úrazu elektrickým proudem!

▶ Před prováděním jakékoli údržby odpojte síťový zdroj regulátoru od zásuvky.

POZOR! Nebezpečí věcných škod.

K čištění nepoužívejte žádné tvrdé předměty nebo agresivní čisticí prostředky.
- Senzor a instalační materiál nejsou vhodné do myčky.

Čistění

1. Vytáhněte zástrčku síťového zdroje ze zásuvky.
2. Vyjměte senzor z akvária.
3. Hřídel senzoru očistěte vlhkým měkkým hadříkem.
4. Opláchněte špičku senzoru pod tekoucí studenou vodou.
5. Senzor namontujte v opačném pořadí.

Vyřazení z provozu a likvidace

Skladování

1. Vyjměte senzor z akvária.
2. Očistěte senzor.
3. Vyjměte regulátor.
4. Uchovávejte regulátor, senzor a kalibrační roztok na suchém místě bez mrazu.

Likvidace

V případě likvidace přístroje dbejte na příslušná zákonná ustanovení.

Informace o likvidaci elektrických a elektronických přístrojů v ES: V rámci Evropského společenství se likvidace přístrojů s elektrickým pohonem řídí národními ustanoveními, která jsou založena na směrnici EU 2012/19/EU o použitých elektronických přístrojích (WEEE). Podle tohoto ustanovení nesmíte přístroj likvidovat spolu s komunálním nebo domovním odpadem. Přístroj zdarma odevzdejte do komunální sběrny odpadu nebo do sběrného dvora. Balení produktu se skládá z recyklovatelných materiálů. Likvidujte je ekologicky a recyklujte je.

Technické údaje

Kontrolor
Typ 6065
Typ bezdrátovéhopřenosu dat	WiFi 2,4 GHz – IEEE802.11 b/g/n
Bezpečnostní klíč WPA, W	PA2, WPA/WPA2
Vyzářenývysílací výkon	≤ 20 dBm
Frekvenční pásma Kanál 1	- 11 / 2 412 MHz - 2 462 MHz
Rozměry (Š × V × H) 98 × 1	16 × 28 mm
Senzor
Typ 7675878 (elektrický senzor vodivosti)
Délka kabelu cca 2 m
Rozsah měření 0 – 3000 μS/cm @ 25°C
Doba reagování < 1 minuta
Rozměry (Š × V × H) cca 2	8,0 × 46,8 × 18,1 mm
Napájecí zdroj
Typ 7341218 7341358 734	1438 73414	48 7341458	7341468 7	341248
Zástrčka	EUR	JAP	AUS	CN	UK	KOR	USA
Vstup	100–240 V / 50/60 Hz / 0,4 A						100–240 V /50/60 Hz /0,5 A
Výstup	5 V DC / 1 A / 5 W
Délka kabelu	cca 1,5 m

Společnost EHEIM GmbH & Co. KG tímto prohlašuje, že rádiový systém typu EHEIM aqua-Alert+e je v souladu se směrnicí 2014/53/EU. Úplný text EU prohlášení o shodě je k dispozici na následující internetové adrese: www.eheim.com

Náhradní díly

Viz strana 3.
