GEBRUIKSAANWIJZING aquaAlert+e EHEIM

Gebruiksaanwijzing (vertaling)

Aquarium Wi-Fi Conduciviteitscontroller aquaAlert+e

Algemene instructies voor gebruikers

Informatie over gebruik van de bedieningshandleiding

• Voordat u het apparaat voor de eerste keer in gebruik neemt, moet u de bedieningshandleiding helemaal gelezen en begrepen hebben.
• Beschouw de bedieningshandleiding als een onderdeel van het product en bewaar de bedieningshandleiding zorgvuldig op een goed bereikbare plek.
• Voeg deze bedieningshandleiding bij als het apparaat aan een derde wordt overgedragen.

Betekenis van de symbolen

De volgende symbolen worden op het apparaat gebruikt.

Het apparaat mag alleen in binnenruimtes worden geplaatst voor gebruik voor aquariumdoeleinden.

Het toestel heeft beschermingsklasse III.

Het apparaat is toegelaten volgens de toepasselijke nationale voorschriften en richtlijnen en voldoet aan de EU-normen.

De volgende symbolen en signaalwoorden worden in deze bedieningshandleiding gebruikt.

GEVAAR!

Gevaar door een algemene gevarenbron met mogelijk ernstig lichamelijk letsel of de dood als gevolg.

GEVAAR!

Gevaar van elektrische schokken met mogelijke ernstige verwondingen of overlijden als gevolg.

WAARSCHUWING!

Waarschuwing voor mogelijke verwondingen of een gezondheidsrisico.

VOORZICHTIG!

Waarschuwing voor een risico op materiële schade.

Aanwijzing met nuttige informatie en tips.

Weergaveconventie:

☒A Verwijzing naar een afbeelding, hier een verwijzing naar afbeelding A.

Er wordt u gevraagd een handeling uit te voeren.

Toepassingsgebied

DeEHEIM aquaAlert+e is een conductiviteitscontroller voor aquaria. Deze dient voor de detectie van het zoutgehalte in aquariumwater en bewaakt met een elektronische sensor tegelijkertijd de waterkwaliteit en de watertemperatuur. Informeert over de volgende noodzakelijke waterwissel. Via een Wi-Fi-verbinding kan de conductiviteitswaarde worden ingesteld en gecontroleerd met een voor WLAN geschikt eindapparaat (smartphone, tablet, notebook of iets dergelijks).

Het apparaat en alle meegeleverde onderdelen zijn bestemd voor gebruik door particulieren en mogen alleen gebruikt worden:

• voor aqariumdoeleinden,
· in binnenruimtes,
· met inachtneming van de technische gegevens.

Voor het apparaat gelden de volgende beperkingen:

• niet voor commerciële of industriële doelen gebruiken,
• niet te gebruiken met bijtende, licht ontvlambare, agressieve of explosieve stoffen, levensmiddelen en drinkwater

Veiligheid

Dit apparaat kan gevaar opleveren voor personen en goederen als het apparaat niet correct of niet voor het beoogde gebruiksdoel wordt gebruikt of als de veiligheidsaanwijzingen niet worden opgevolgd.

Voor uw veiligheid

• Houd de verpakking en kleine onderdelen van het apparaat buiten het bereik van kinderen of van personen, die zich niet bewust zijn van hun handelingen, omdat dit tot gevaren kan leiden (verstikkingsgevaar!). Buiten bereik van dieren houden.
• Dit apparaat is niet bedoeld voor gebruik door mensen (inclusief kinderen) met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis, tenzij deze onder toezicht staan of instructies krijgen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

• Alleen voor Europese markten:

Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en/of kennis als ze onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of ze van deze persoon instructies hebben gekregen over hoe het apparaat op een veilige manier moet worden gebruikt en begrijpen wat de mogelijke gevaren zijn. Kinderen mogen niet met het apparaat spelen.

Reiniging en gebruikersonderhoud mogen niet door kinderen uitgevoerd worden, tenzij zij daarbij onder toezicht staan.

• De kalibratie-oplossing moeten uit handen worden gehouden van kinderen en personen met verminderde fysieke, sensorische of mentale vermogens of gebrek aan ervaring en/of kennis.
• Controleer vóór gebruik visueel of het apparaat, met name de kabel en de voedingseenheid met stekker, onbeschadigd zijn.
• Gebruik het apparaat niet als het niet naar behoren werkt of als het beschadigd is.
• Gebruik het apparaat nooit met een beschadigde voedingsadapter.
• De kabel van de voedingsadapter kan niet worden vervangen. Als de kabel beschadigd is, moet de voedingsadapter worden afgedankt.
• Voer alleen de werkzaamheden uit die in deze handleiding zijn beschreven.
• Bescherm de voedingskabel tegen hitte, olie en scherpe randen.
• Verricht nooit technische wijzigingen aan het apparaat.
• Gebruik uitsluitend originele EHEIM-reserveonderdelen en toebehoren voor het apparaat.
• Reparaties mogen alleen maar worden uitgevoerd door een servicepunt van EHEIM.
• Dit product bevat een niet oplaadbare knoopcelbatterij CR2032 (nominale spanning 3V) die niet door de gebruiker kan worden vervangen en op de juiste manier moet worden afgevoerd na afdanking.

- Knoopcelbatterij niet geforceerd ontladen, opladen, demonteren of boven de door de fabrikant aangegeven temperatuur verhitten of verbranden. Gevaar voor letsel door vergiftiging, lekken of explosie, die tot chemische verbrandingen kunnen leiden. Ook gebruikte batterijen kunnen tot ernstig letsel of de dood leiden. Neem contact op met een lokale noodcentrale voor giftige stoffen om informatie over de behandeling te verkrijgen.

• Wij adviseren u alle elektrische aquariumapparaten via een aardlekschakelaar met een nominale foutstroom van maximaal 30 mA te beveiligen.
• Scheid principieel alle apparaten in het aquarium van het stroomnet, wanneer deze niet in gebruik zijn, voordat u onderdelen monteert of demonteert en vóór alle reinigings- en onderhoudswerkzaamheden.

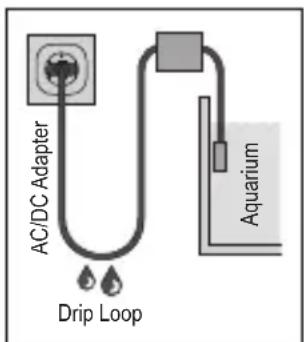

- Bescherm het stopcontact en de voedingsadapter tegen vocht en nattigheid. Zorg ervoor dat u een druppellus vormt met de kabel van de voedingsadapter. Deze voorkomt dat evt. langs de kabel lopend water bij het stopcontact terechtkomt en kortsluiting veroorzaakt.

- De elektrische gegevens van de voedingsadapter moeten overeenstemmen met de gegevens van het elektriciteitsnet. U vindt die gegevens op het typeplaatje, de verpakking of in deze handleiding.

- Dit apparaat wordt zonder aardaansluiting gebruikt.

- Gebruik alleen de voedingsadapter die met het toestel wordt meegeleverd. In geval van vervanging moet een originele EHEIM-voedingsadapter worden gebruikt.

AC/DC Adapter Drip Loop Aquarium

Montage en installatie

Stekkernetdeel monteren

1. Schuif de netstekkeradapter in het netdeel totdat deze hoorbaar vastklikt (☒B).

Controller plaatsen

VOORZICHTIG! Schade aan eigendommen door vocht.

- De controller mag niet onder het deksel van het aquarium worden geplaatst.

1. Kies een geschikte plek voor de controller ② (☒A).

Neem daarbij de volgende kabellengtes in acht:

Controller – netdeel ca. 1,5 m

Aan de achterkant van de controller bevindt zich een lus ⑧ voor ophanging (☒J).

1. Steek de aansluitstekker van het netdeel in de insteekbus van de controller (☒C).

VOORZICHTIG! Risico op materiële schade.

- Steek de stekker van het netdeel ③ (☒A) in geen geval in het stopcontact. Bij de installatie van de sensor ① (☒A) bestaat het gevaar dat via het touch-veld ⑦ (☒I) per ongeluk een reset wordt geactiveerd. Daarna is een WLAN-verbinding met de opgegeven SSID en netwerkbeveiligingssleutel (Key) en QR-codes niet meer mogelijk.

Sensor installeren

1. Steek de zuiger op de klembeugel (☒D).
2. Steek de klembeugel op de sensor.

Alternatief:

1. Schuif de klembeugel in de sensorbehuizing (☒E).
2. Steek de sensor met de klembeugel bijv. op de aanzuigbuis van het buitenfilter.
3. Spoel de sensortip onder koud kraanwater af.
4. Bevestig de sensor onder het waterpeil met de zuiger ④ aan de binnenwand van het aquarium of met de klembeugel ⑤ bijv. op de aanzuigbuis van het buitenfilter (☒F). Let op het minimale waterpeil (☒G).

Plaats de sensor niet direct in de buurt van een CO _2 - of lucht-uitstromer en kies een stromingsarme plaats in het aquarium om incorrecte meetwaarden te vermijden.

1. Sluit de stekker van de sensor op de bus van de controller aan (☒H).

Bediening

Systeemvereisten

Eindapparaat met WLAN-functionaliteit (smartphone, tablet, notebook, enz.)

Netwerk instellen

1. Steek de stekker van de voedingsadapter in het stopcontact. De status-LED ⑥ brandt (☒I).

• Status-LED knippert wit: Netwerk wordt gezocht of gecreëerd.
• Status-LED brandt blauw: er is een nieuw netwerk aangemaakt (mastermode)

Verbinding maken met WLAN-netwerk

1. Open de netwerkinstellingen van uw eindapparaat (smartphone, tablet, notebook etc.).
2. Sluit het eindapparaat aan op het WLAN-netwerk (SSID) EHEIM aquaAlert XXXXXXXX.
3. Voer de netwerkbeveiligingscode (Key) in.

U vindt de netwerkbeveiligingssleutel (Key) aan de achterkant van de controller. Als alternatief kunt u ook de QR-code 1 (zie etiket) scannen voor de eerste verbindingsopbouw (☒J).

Oproepen van de website

1. Open uw webbrowser en voer het volgende webadres in: http://192.168.1.1

Als alternatief kunt u ook de QR-code 2 scannen (zie etiket) om de software in de browser te openen.

Initiële configuratie

1. Selecteer de gewenste taal in de taalkeuze en volg de instructies voor de eerste configuratie op.

Betekenis Status-LED

• Status-LED knippert wit: Netwerk wordt gezocht of gecreëerd.
• Status-LED brandt blauw: Controller staat in Mastermodus
• Status-LED brandt groen: Controller is verbonden met een ander EHEIMdigital-apparaat

Reset van de controller

1. Raak het touch-veld ⑦ met een vinger voor ca. 8 – 10 seconden aan, totdat de status-LED ⑥ in kleurwisseling brandt (☒I).

• De reset is voltooid wanneer de status-LED groen brandt. De controller maakt het netwerk opnieuw aan.
• Netwerkbeveiligingscode (Key) en QR-code 1 zijn ongeldig. Verbinding met het netwerk is mogelijk zonder een netwerkbeveiligingssleutel (Key/code).

Kalibreren van de sensor (☒K)

• Voor het kalibreren van de sensor wordt een kalibratie-oplossing gebruikt. Neem voor een correcte kalibratie van de sensor het temperatuurverloop op de verpakking in acht.
• Volg de instructies op de website op voor het kalibreren van de sensor.

Onderhoud

- Koppel de voeding van de controller los van het stopcontact voordat u onderhoudswerkzaamheden uitvoert.

VOORZICHTIG! Risico op materiële schade.

• Gebruik voor de reiniging geen harde voorwerpen of agressieve reinigingsmidde- len.
• De sensor en het installatiemateriaal zijn niet vaatwasserbestendig.

Reinigen

1. Trek de stekker uit het stopcontact.
2. Haal de sensor uit het aquarium.
3. Reinig de schacht van de sensor met een vochtige, zachte doek.
4. Spoel de sensortip af onder koud stromend kraanwater.
5. Monteer de sensor in omgekeerde volgorde.

Afdanking, als afval afvoeren en verwerken

Opslag

1. Haal de sensor uit het aquarium.
2. Reinig de sensor.
3. Verwijder de controller.
4. Bewaar de controller, de sensor en de kalibratie-oplossing op een vorstvrije, droge plaats.

Afdanken en afvoeren/verwerken

Het apparaat moet aan het einde van de levensduur volgens de toepasselijke wettelijke voorschriften worden afgevoerd en verwerkt.

Informatie over het verwijderen van elektrische en elektronische apparaten in de Europese Gemeenschap: Binnen de Europese Gemeenschap wordt de verwijdering van elektrische apparatuur geregeld door nationale voorschriften op basis van de EU-richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (WEEE). Volgens deze richtlijn mag het apparaat niet meer als gewoon huishoudelijk afval worden afgevoerd. Het apparaat kan bij een inzamelpunt voor recycling van elektrische en elektronische apparaten worden ingeleverd. De verpakking van het product bestaat uit materialen die gerecycled kunnen worden. Verwijder deze op milieuvriendelijke wijze en lever ze in voor recycling.

Technische gegevens

Controller
Type 6065
Draadloze gegevens-overdracht	WiFi 2.4GHz - IEEE802.11 b/g/n
Veiligheidssleutel WPA, WPA2, WPA/WPA2
Uitgestraald zendver-mogen	≤ 20 dBm
Frequentiebanden Kanaal	1 – 11 / 2412 MHz – 2462 MHz
Afmetingen (B × H × D) 98 ×	116 × 28 mm
Sensor
Type 7675878 (elektrische sensor conductiviteitswaarde)
Lengte kabel ca. 2 m
Meetbereik 0 – 3000 μS/cm @ 25°C
Reactietijd < 1 minuut
Afmetingen (B × H × D) ca. 28,0 × 46,8 × 18,1 mm
Adapter
Type 7341218 7341358 7341438 7341	448 734145	8 7341468	7341248
Stekker EUR JAP AUS CN UK KOR USA
Ingang	100 – 240 V / 50/60 Hz / 0,4 A						100 - 240 V / 50/60 Hz / 0,5 A
Uitgang	5 V DC / 1 A / 5 W
Lengte kabel	ca. 1,5 m

Bij deze verklaart EHEIM GmbH & Co. KG dat het radiosysteem type EHEIM aquaAlert+ ^e voldoet aan richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: www.eheim.com

Reserveonderdelen

Zie pagina 3.
