BEDIENUNGSANLEITUNG aquaAlert+e EHEIM

EHEIM aquaAlert+e

Bedienungsanleitung (Original)

Aquarium wifi-Leitwert-Controller aquaAlert+e

Allgemeine Benutzerhinweise

Informationen zum Gebrauch der Bedienungsanleitung

• Bevor Sie das Gerät zum ersten Mal in Betrieb nehmen, muss die Bedienungsanleitung vollständig gelesen und verstanden werden.
  ▶ Betrachten Sie die Bedienungsanleitung als Teil des Produkts und bewahren Sie sie gut und erreichbar auf.
• Fügen Sie diese Bedienungsanleitung bei Weitergabe des Geräts an Dritte bei.

Symbolerklärung

Die folgenden Symbole werden auf dem Gerät verwendet.

Das Gerät darf nur in Innenräumen für aquaristische Einsatzbereiche verwendet werden.

Das Gerät besitzt die Schutzklasse III.

Das Gerät ist nach den jeweiligen nationalen Vorschriften und Richtlinien approbiert und entspricht den EU-Normen.

Die folgenden Symbole und Signalworte werden in dieser Bedienungsanleitung verwendet.

GEFAHR!

Gefahr durch eine allgemeine Gefahrenquelle mit möglicher schwerer Körperverletzung oder Tod als Folge.

GEFAHR!

Gefahr durch Stromschlag mit möglicher schwerer Körperverletzung oder Tod als Folge.

WARNUNG!

Warnung vor einer möglichen Körperverletzung oder einem gesundheitlichen Risiko.

VORSICHT!

Hinweis auf die Gefahr von Sachschäden.

Hinweis mit nützlichen Informationen und Tipps.

Darstellungskonvention:

☒A Verweis auf eine Abbildung, hier Verweis auf Abbildung A.

▶ Sie werden zu einer Handlung aufgefordert.

Einsatzgebiet

Der EHEIM aquaAlert+ ^e ist ein Leitwert-Controller für Aquarien. Er dient zur Erkennung des Salzgehalts im Aquariumwasser und überwacht mit einem elektronischen Sensor gleichzeitig die Wasserqualität und die Wassertemperatur. Er informiert über den nächsten notwendigen Wasserwechsel. Über eine wifi-Verbindung kann der Leitwert mit einem WLAN-fähigen Endgerät (Smartphone, Tablet, Notebook o.ä.) eingestellt und überwacht werden.

Das Gerät und alle im Lieferumfang enthaltenen Teile sind für die Benutzung im privaten Bereich bestimmt und dürfen ausschließlich verwendet werden:

• für aquaristische Zwecke
  · in Innenräumen
  · unter Einhaltung der technischen Daten

Für das Gerät gelten folgende Einschränkungen:

- nicht für gewerbliche oder industrielle Zwecke verwenden

- nicht zu verwenden mit ätzenden, leicht brennbaren, aggressiven oder explosiven Stoffen, Lebensmitteln sowie Trinkwasser

Sicherheit

Von diesem Gerät können Gefahren für Personen und Sachwerte ausgehen, wenn das Gerät unsachgemäß bzw. nicht dem Verwendungszweck entsprechend eingesetzt wird oder wenn die Sicherheitshinweise nicht beachtet werden.

Für Ihre Sicherheit

• Die Geräteverpackung und Kleinteile nicht in die Hände von Kindern oder Personen, die sich ihrer Handlungen nicht bewusst sind, gelangen lassen, da hiervon Gefahren ausgehen können (Erstickungsgefahr!). Von Tieren fern halten.
• Dieses Gerät ist nicht für den Gebrauch von Personen (einschließlich Kindern) mit verringerten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen bestimmt, es sei denn, sie werden beaufsichtigt oder erhielten eine Anweisung hinsichtlich des Gebrauches des Gerätes von einer Person, die für ihre Sicherheit verantwortlich ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

· Nur für europäische Märkte:

Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind beaufsichtigt.

• Die Kalibrierlösung darf nicht in die Hände von Kindern sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen gelangen.
• Führen Sie vor Benutzung eine Sichtkontrolle durch, um sicherzustellen, dass das Gerät, insbesondere Kabel und Netzteil mit Stecker, unbeschädigt sind.
• Benutzen Sie das Gerät nicht, wenn es nicht ordnungsgemäß funktioniert oder wenn es beschädigt ist.

- Benutzen Sie das Gerät niemals mit einem beschädigten Netzteil.

• Das Kabel des Netzteils kann nicht ersetzt werden. Bei Beschädigung des Kabels ist das Netzteil zu verschritten.
• Führen Sie nur Arbeiten durch, die in dieser Anleitung beschrieben sind.
• Schützen Sie das Kabel des Netzteils vor Hitze, Öl und scharfen Kanten.

- Nehmen Sie niemals technische Änderungen am Gerät vor.

• Verwenden Sie nur original EHEIM-Ersatzteile und -Zubehör für das Gerät.
• Reparaturen dürfen ausschließlich von einer EHEIM Servicestelle durchgeführt werden.
• Dieses Produkt enthält eine nicht wiederaufladbare Knopfzellenbatterie CR2032 (Nennspannung 3V), die vom Benutzer nicht ausgetauscht werden kann und ordnungsgemäß entsorgt werden muss.

- Knopfzellenbatterie nicht zwangsentladen, aufladen, zerlegen, über die vom Hersteller angegebene Temperatur erhitzen oder verbrennen. Verletzungsgefahr durch Vergiftung, Auslaufen oder Explosion, die zu chemischen Verbrennungen führen kann. Auch gebrauchte Batterien können zu schweren Verletzungen oder zum Tod führen. Rufen Sie eine örtliche Giftnotrufzentrale an, um Informationen zur Behandlung zu erhalten.

• Wir empfehlen alle elektrischen Aquariengeräte über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maximal 30 mA abzusichern.
• Trennen Sie grundsätzlich alle Geräte im Aquarium vom Stromnetz, wenn sie nicht benutzt werden, bevor Sie Teile ein- bzw. ausbauen und vor allen Reinigungs- und Wartungsarbeiten.

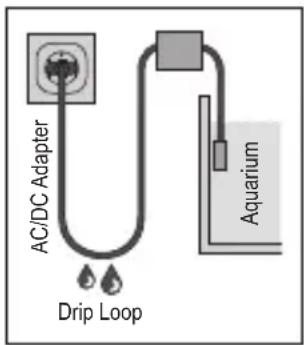

- Schützen Sie Steckdose und Netzteil vor Feuchtigkeit und Nässe. Bilden Sie mit dem Kabel des Netzteils unbedingt eine Tropfschlaufe. Diese verhindert, dass evtl. am Kabel entlang laufendes Wasser zur Steckdose gelangt und dadurch ein Kurzschluss verursacht wird.

- Die elektrischen Daten des Netzteils müssen mit den Daten des Stromnetzes übereinstimmen. Sie finden diese Daten auf dem Typenschild, der Verpackung oder in dieser Anleitung.

- Dieses Gerät wird ohne Erdungsanschluss betrieben.

- Verwenden Sie nur das mit dem Gerät gelieferte Netzteil. Im Ersatzbedarf muss das original EHEIM Netzteil benutzt werden.

AC/DC Adapter Drip Loop Aquarium

Montage und Installation

Steckernetzteil montieren

1. Schieben Sie den Netzsteckeradapter in das Netzteil bis er hörbar einrastet (☒B).

Controller platzieren

VORSICHT! Sachbeschädigung durch Feuchtigkeit.

Der Controller darf nicht unter der Aquarienabdeckung platziert werden.

1. Wählen Sie einen geeigneten Platz für den Controller ② (☒A). Beachten Sie dabei folgende Kabellängen: Controller – Netzteil ca. 1,5 m Controller – Sensor ca. 2 m

Auf der Rückseite des Controllers befindet sich eine Lasche ⑧ zur Aufhängung (☒J).

1. Stecken Sie den Anschlussstecker des Netzteils in die Steckbuchse des Controllers (☒C).

VORSICHT! Sachbeschädigung.

- Stecken Sie den Stecker des Netzteils ③ (☒A) auf keinen Fall in die Netzsteck-dose. Bei der Installation des Sensors ① (☒A) besteht die Gefahr, dass über das Touchfeld ⑦ (☒I) unabsichtlich ein Reset ausgelöst wird. Danach ist eine WLAN-Verbindung mit der angegeben SSID und Netzwerksicherheitsschlüssel (Key) sowie QR-Codes nicht mehr möglich.

Sensor installieren

1. Stecken Sie den Sauger auf den Klemmbügel (☒D).
2. Stecken Sie den Klemmbügel auf den Sensor.

Alternativ:

1. Schieben Sie den Klemmbügel in das Sensorgehäuse (☒E).
2. Stecken Sie den Sensor mit dem Klemmbügel z.B. auf das Ansaugrohr des Außenfilters.
3. Spülen Sie die Sensorspitze unter kaltem Leitungswasser ab.
4. Befestigen Sie den Sensor unterhalb des Wasserspiegels mit dem Sauger ④ an der Innenwand Ihres Aquariums oder mit dem Klemmbügel ⑤ z.B am Ansaugrohr des Außenfilters (☒F). Achten Sie auf den Mindest-Wasserstand (☒G).

Platzieren Sie den Sensor nicht in unmittelbar Nähe eines CO_2 - oder Luft-Ausströmers und wählen Sie eine strömungsarme Stelle im Aquarium um falsche Messwerte zu vermeiden.

1. Verbinden Sie den Stecker des Sensors mit der Buchse des Controllers (☒H).

Bedienung

Systemvoraussetzung

WLAN-fähiges Endgerät (Smart-Phone, Tablet, Notebook ect.)

Netzwerk erstellen

1. Stecken Sie das Netzteil in die Netzsteckdose. Die Status-LED ⑥ leuchtet (☒I).

- Status-LED blinkt weiß: Netzwerk wird gesucht bzw. erstellt - Status-LED leuchtet blau: Ein neues Netzwerk wurde erstellt (Masterbetrieb)

Verbinden mit WLAN-Netzwerk

1. Öffnen Sie die Netzwerkeinstellungen Ihres Endgeräts (Smart-Phone, Tablet, Notebook ect.).
2. Verbinden Sie das Endgerät mit dem WLAN-Netzwerk (SSID) EHEIM aquaAlert XXXXXXXX.
3. Geben Sie den Netzwerksicherheitsschlüssel (Key) ein.

Sie finden den Netzwerksicherheitsschlüssel (Key) auf der Rückseite des Controllers. Alternativ können Sie auch den QR-Code 1 (siehe Etikett) für den erstmaligen Verbindungsaufbau scannen (☒J).

Aufrufen der Website

1. Öffnen Sie Ihren Webbrowser und geben Sie folgende Web-Adresse ein: http://192.168.1.1

Alternativ können Sie auch den QR-Code 2 (siehe Etikett) scannen um die Software im Browser zu öffnen.

Erstkonfiguration

1. Wählen Sie die gewünschte Sprache aus der Sprachauswahl und folgen Sie den Anweisungen für die Erstkonfiguration.

Bedeutung Status-LED

• Status-LED blinkt weiß: Netzwerk wird gesucht bzw. erstellt
• Status-LED leuchtet blau: Controller ist im Masterbetrieb
• Status-LED leuchtet grün: Controller ist mit einem anderen EHEIMdigital-Gerät verbunden

Reset des Controllers

1. Berühren Sie das Touchfeld ⑦ mit einem Finger für ca. 8 – 10 Sekunden bis die Status-LED ⑥ im Farbwechsel leuchtet (☒I).

• Der Reset ist abgeschlossen wenn die Status-LED grün leuchtet. Der Controller erstellt das Netzwerk erneut.
• Netzwerksicherheitsschlüssel (Key) und QR-Code 1 sind ungültig. Die Verbindung mit dem Netzwerk ist ohne Netzwerksicherheitsschlüssel (Key) möglich.

Kalibrieren des Sensors (K)

• Für das Kalibrieren des Sensors wird eine Kalibrierlösung verwendet. Beachten Sie für eine korrekte Kalibrierung des Sensors den Temperaturgang auf der Verpackung.
• Folgen Sie den Anweisungen auf der Website zur Kalibrierung des Sensors.

Wartung

GEFAHR! Stromschlag!

- Ziehen Sie vor allen Wartungsarbeiten das Netzteil des Controllers aus der Netzsteckdose.

VORSICHT! Sachbeschädigung.

• Verwenden Sie zur Reinigung keine harten Gegenstände oder aggressive Reinigungsmittel.
  Der Sensor und das Installationsmaterial sind nicht spülmaschinengeeignet.

Reinigen

1. Ziehen Sie das Netzteil aus der Netzsteckdose.
2. Nehmen Sie den Sensor aus dem Aquarium.
3. Reinigen Sie den Sensorschaft mit einem feuchten, weichen Tuch.
4. Spülen Sie die Sensorspitze unter kaltem, fließenden Leitungswasser ab.
5. Montieren Sie den Sensor in umgekehrter Reihenfolge.

Deutsch

Außerbetriebnahme und Entsorgung

Lagern

1. Nehmen Sie den Sensor aus dem Aquarium.
2. Reinigen Sie den Sensor.
3. Entfernen Sie den Controller.
4. Lagern Sie den Controller, Sensor und Kalibrierlösung an einem frostsicheren, trockenen Ort.

Entsorgen

Beachten Sie im Falle der Entsorgung des Geräts die jeweiligen gesetzlichen Vorschriften.

Information zur Entsorgung von elektrischen und elektronischen Geräten in der europäischen Gemeinschaft: Innerhalb der Europäischen Gemeinschaft wird für elektrisch betriebene Geräte die Entsorgung durch nationale Regelungen vorgegeben, die auf der EU-Richtlinie 2012/19/EU über Elektronik-Altgeräte (WEEE) basieren. Danach darf das Gerät nicht mehr mit dem kommunalen oder Hausmüll entsorgt werden. Das Gerät wird bei den kommunalen Sammelstellen bzw. Wertstoffhöfen kostenlos entgegengenommen. Die Produktverpackung besteht aus recyclingfähigen Materialien. Entsorgen Sie diese umweltgerecht und führen diese der Wiederverwertung zu.

Für Deutschland gilt:

Besitzer von Altgeräten aus privaten Haushalten können diese bei den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern oder Vertreibern im Sinne des ElektroG eingerichteten Rücknahmestellen unentgeltlich abgeben.

Technische Daten

Controller

Typ 6065

Drahtlose Datenübertra-

gungsart

Sicherheitsschlüssel WPA, WPA2, WPA/WPA2

Ausgestrahlte

Sendeleistung

WiFi 2.4GHz – IEEE802.11 b/g/n

≤ 20 dBm

Frequenzbänder Kanal 1 –	11 / 2412 MHz – 2462 MHz
Abmaße (B × H × T) 98 × 116	× 28 mm
Sensor
Typ 7675878 (elektrischer Leitwertsensor)
Kabellänge ca. 2 m
Messbereich 0 – 3000 μS/cm @ 25°C
Reaktionszeit < 1 Minute
Abmaße (B × H × T) ca. 28,0	× 46,8 × 18,1 mm
Netzteil
Typ 7341218 7341358 734	1438 73414	48 7341458	7341468 7	341248
Stecker EUR JAP AUS CN	UK	KOR	USA
Eingang	100 – 240 V / 50/60 Hz / 0,4 A						100 – 240 V / 50/60 Hz / 0,5 A
Ausgang	5 V DC / 1 A / 5 W
Kabellänge	ca. 1,5 m

Hiermit erklärt EHEIM GmbH & Co. KG, dass der Funkanlagentyp EHEIM aquaAlert+ ^e der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.eheim.com

Ersatzteile

Siehe Seite 3.

GEVAAR! Elektrische schok!

EHEIM GmbH & Co. KG 特此声明，EHEIM aquaAlert+ ^e 型无线电设备符合 2014/53/EU 指令。欧盟一致性声明全文可访问：www.eheim.com

备件

参见第 3 页。

1. 2017

Vervielfältigungen oder Kopien – auch auszugsweise – nur mit ausdrücklicher Genehmigung des Herstellers.
