사용 설명서 aquaAlert+e EHEIM

수족관 와이파이 전도도 컨트롤러 aquaAlert+e

일반적인 사용자 지침

장치사용 방법에 대한 정보

▶장치를 처음 사용하기 전에,사용 설명서를 빠짐없이 읽고 내용을 속지해야 합니다.
▶사용 설명서는 제품의 일부로서 잘 보관하여 필요할 때 참조할 수 있도록 하십시오.
▶장치를 제3자에게 양도할 때 이 사용 설명서도 함께 넘겨주십시오.

기호 설명

다음 기호들이 장치에 사용됩니다.

본 장치는 수족관용으로 실내에서만 사용해야 합니다.

이 장치는 보호 등급이 III입니다.

본 장치는 해당 국가 규정 및 지침에 따라 승인되었으며 EU 표준을 준수합니다.

다음 기호와 신호어들이 이 사용 설명서에 사용됩니다.

위험!

중상이나 사망에 이를 수 있는 일반적인 위험 요인에 의한 위험.

위험!

중상이나 사망에 이를 수 있는 감전에 의한 위험.

경고!

부상이나 건강 위험에 대한 경고.

주의!

물적 손상 위험 주의.

유용한 정보와 팀 포함 주의.

표현 규약:

☒A 그림 참조, 여기서는 그림 A 참조.

▶ 조치를 취하라는 요청을 받게 됩니다.

사용 영역

EHEIM aquaAlert+e는 전도도 컨트롤러입니다. 본 제품은 수족관 내 물의 염분 함량을 감지하고 전자센서로 수질과 수온을 동시에 모니터링하는 데 사용됩니다. 다음번 물 교체가 필요할 때 알려줍니다. 와이파이 연결을 통해 WLAN이 가능한 단말기(스마트폰, 태블릿, 노트북 등)로 전도도를 설정하고 모니터링할 수 있습니다.

장치와 납품 범위에 포함된 부품 일체는 사적 용도 전용이고 다음 용도와 조건으로만 사용해야 합니다.

·수족관 전용
· 실내 전용
·기술 사양 엄수

이 장치에 적용되는 제약:

·상용 또는 산업용으로 사용 금지
·부식성,고인화성,공격성 또는 폭발성 물질,식료품 및 식수와 같이 사용할 수 없습니다.

안전

이 장치를 잘못되거나 용도에 맞지 않게 사용하거나 또는 안전 지침을 준수하지 않을 경우, 사람과 물적 자산에 대한 위험이 높아질 수 있습니다.

사용자의 안전을 위해

·위험(질식 위험!)할 수 있으므로, 장치 포장과 소형 부품은 어린이나 자기 행위를 의식하지 못하는 사람의 손에 들어가지 못하게 합니다. 동물로부터 멀리 합니다.

· 안전을 책임지고 있는 사람이 장치 사용에 관해 감독하거나 지시하지 않는 한, 본 장치는 신체적, 감각적 또는 정신적 장애가 있거나 경험과 지식이 부족한 사람(어린이 포함)이 사용하면 안 됩니다. 어린이는 장치를 가지고 놀지 못하도록 감독해야 합니다.
·유럽 시장에만 해당:

본 장치는 8세 이상의 어린이와 신체적, 감각적 또는 정신적 능력이 저하되었거나 경험 및/또는 지식이 부족한 사람도 감독을 받거나 장치의 안전한 사용에 관해 지도를 받았고 장치 사용에 따른 위험을 이해한 경우에는 사용할 수 있습니다. 어린이가이 펌프를 가지고 놀아서는 안 됩니다. 감독을 받지 않는 한, 어린이는 이 장치를 세척하거나 관리해서는 안 됩니다.

·보정 용액은 신체적, 감각적 또는 정신적 능력이 저하되거나 경험 또는 지식이 부족한 어린이와 사람의 손에서 멀리 떨어져 있어야 합니다.
·사용하기 전에 육안 검사를 하여 장치, 특히 플러그가 있는 케이블 및 전원 공급 장치가 손상되지 않았는지 확인하세요.
·제대로 작동하지 않거나 손상된 경우,장치를 사용하지 마십시오.
·절대로 손상된 전원 장치로 장치를 사용하지 마세요.
· 전원 장치 케이블은 교체할 수 없습니다. 케이블 손상 시 전원 장치는 폐기해야 합니다.
·이 설명서에서 설명한 작업만 수행하십시오.
·열,오일,날카로운 테두리로부터 전원 장치 케이블을 보호하세요.
·절대로 장치를 기계적으로 개조하지 마십시오.
·이 장치에는 순정 EHEIM 예비 부품과 부대 용품만 사용하십시오.
·수리는 EHEIM 서비스 센터에서만 해야 합니다.
·본 제품은 사용자가 교체할 수 없고 규정에 따라 폐기해야 하는 비충전식 버튼 셀배터리 CR2032 (정격 전압 3V)를 하나 포함하고 있습니다.
· 버튼 셀 배터리를 임의로 방전, 재충전, 분해하거나, 제조업체가 지정한 온도 이상으로 가열하거나 소각하지 마십시오. 중독, 유출 또는 폭발로 인한 부상 위험이 있고 화학 화상을 유발할 수 있습니다. 사용한 배터리라도 중상이나 사망에 이를 수 있습니다. 치료 정보를 알아보려면 지역 중독관리센터에 문의하십시오.

·정격 잔류 전류 최대 30mA의 누전 차단기를 사용하여 모든 수족관 전기 장치를 보호할 것을 권장합니다.
·사용하지 않을 때, 부품을 설치하거나 탈거하기 전과 모든 세척 작업과 정비 작업을 하기 전에, 원칙적으로 수족관의 모든 장치를 전원에서 분리하십시오.

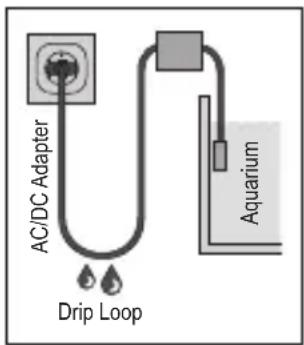

· 습기와 물기로부터 소켓과 전원 장치를 보호하세요. 전원 장치 케이블로 무조건 드립 루프를 형성하세요. 드립 루프는 흑시 케이블을 따라 흐르는 물이 소켓에 들어가 단락이 발생되는 것을 방지합니다.
· 전원 장치 전기 데이터는 전력망 데이터와 일치해야 합니다. 이러한 사양은 명판, 포장 또는 이 설명서에서 확인하실 수 있습니다.
·본 장치는 접지 없이 가동됩니다.
·장치와 함께 납품되는 전원 장치만 사용하세요. 교체 필요 시 정품 EHEIM 전원 장치를 사용해야 합니다.

AC/DC Adapter Drip Loop Aquarium

조립 및 설치

전원 어댑터 장착

1. 메인 플러그 어댑터를 전원 공급 장치에 딸짝 소리가 날 때까지 밑어 넣으십시오 (☒B).

컨트롤러 배치

주의! 습기에 의한 제품의 손상.

▶ 컨트롤러는 수족관 덮개 밑에 두면 안 됩니다.

1. 컨트롤러 ② (☒A)에 적합한 장소를 선택하세요.

다음과 같은 케이블 길이에 유의하십시오.

컨트롤러-전원 공급 장치 약 1.5 m

컨트롤러-센서 약 2 m

컨트롤러 뒷면에는 걸이용 래시 ⑧가 있습니다(☒J).

1. 전원 장치의 연결 플러그를 컨트롤러의 소켓에 꽃으세요(☒C).

주의! 제품의 손상.

▶ 전원 장치 플러그 ③ (☒A)는 절대로 전원 소켓에 꽃지 마세요. 센서 ① (☒A) 설치 시 터치 필드 ⑦ (☒I)을 통해 뜻하지 않게 리셋이 유발될 위험이 있습니다. 이후에는 지정된 SSID와 네트워크 보안 키(Key) 및 QR 코드와의 WLAN 연결이 더 이상 가능하지 않습니다.

센서 설치

1. 클램핑 브래킷 위에 석션컵을 놓으세요(☒D).
2. 센서 위에 클램핑 브래킷을 놓으세요.

또는:

1. 클램핑 브래킷을 센서 하우징에 밀어 넣으십시오(☒E).
2. 센서를 예를 들어 외부 여과기의 흡입 파이프에 클램핑 브래킷으로 끼우십시오.
   3.수돗물에 센서 끝을 헱구세요.
3. 센서를 석션컵 ④를 사용하여 수면 아래의 내벽에 또는 클램핑 브래킷 ⑤를 사용하여 예를 들어 외부 여과기의 흡입 파이프 부착하십시오(☒F). 최소 수위에 유의하세요(☒G).

i

센서를 CO₂ 또는 에어 디퓨저 바로 근처에 두지 마시고 부정확한 측정을 방지하기 위해 수족관의 저전류 위치를 선택하십시오.

1. 센서의 플러그를 컨트롤러의 커넥터와 연결하세요(☒H).

작동

시스템 전제 조건

WLAN 지원 단말기(스마트폰, 태블릿, 노트북 등)

네트워크 생성

1. 전원 장치를 전원 소켓에 꽃으십시오. 상태 LED ⑥ 이 켜집니다 (☒I).

i

·상태 LED가 백색으로 점멸: 네트워크를 찾거나 생성합니다.
·상태 LED가 청색으로 켜짐: 새로운 네트워크가 생성되었습니다(마스터 모드).

WLAN 네트워크와 연결

2.단말기(스마트폰, 태블릿, 노트북 등)의 네트워크 설정을 여십시오.
3.단말기를 무선랜 네트워크(SSID)EHEIM aquaAlert XXXXXXXX와 연결하십시오.
4. 네트워크 보안 키(Key)를 입력하십시오.

i

네트워크 안전키(Key)는 컨트롤러 뒷면에서 확인하실 수 있습니다. 또는 QR 코드 1(라벨 참조)을 스캔하여 초기 연결을 설정할 수도 있습니다.(☒J).

웹사이트 호출

1. 웹 브라우저를 열고 다음 웹 주소를 입력하십시오. http://192.168.1.1

i 또는 QR 코드 2(라벨 참조)를 스캔하여 브라우저에서 소프트웨어를 열 수도 있습니다.

최초 구성

6.언어 선택에서 원하는 언어를 선택하고 최초 구성 지침을 따르십시오.

상태 LED 의미

·상태 LED가 백색으로 점멸: 네트워크를 찾거나 생성합니다.
·상태 LED가 청색으로 켜짐: 컨트롤러가 마스터 모드입니다.
·상태 LED가 녹색으로 켜짐: 컨트롤러가 다른 EHEIM 디지털 장치와 연결되어 있습니다.

컨트롤러 리셋

1. 터치 필드 ⑦을 손가락 하나로 약 8-10초 동안 만지면 상태 LED ⑥ 이 색상이 바뀌며 빛납니다 (☒I).

i

·리셋은 상태 LED가 녹색으로 빛나면 완료됩니다. 컨트롤러는 다시 네트워크를 생성합니다.
· 네트워크 보안 키(Key)와 QR 코드 1은 무효입니다. 네트워크 연결은 네트워크 안전키(Key)가 없어도 가능합니다.

센서 보정(✉K)

i

· 센서 보정을 위해 보정 용액을 사용합니다. 정확한 센서 보정을 위해 포장에 표시된 온도 범위를 확인하십시오.
· 센서 보정은 웹사이트상의 지침을 따르세요.

경고

위험! 감전!

▶각각의 정비 작업 전에 소켓에서 컨트롤러 전원 장치를 빼세요.

!

주의! 제품의 손상.

▶단단한 도구 및 독한 세정제를 세척용으로 사용하지 마십시오.
▶ 센서와 설치 재료는 식기 세척기에 적합하지 않습니다.

세척

1. 전원 소켓에서 전원 공급 장치를 빼십시오.
2. 수족관에서 센서를 꺼내세요.
3. 물에 젖고 부드러운 천으로 센서 샤프트를 청소하세요.
   4.흐르는 차가운 수돗물에 센서 끝을 햇구세요.
4. 역순으로 센서를 장착하세요.

제품 수명 만료 및 폐기

보관

1. 수족관에서 센서를 꺼내세요.
2. 센서를 세척하세요.
3. 컨트롤러를 제거하세요.
4. 컨트롤러, 센서 및 보정 용액은 건조한 동결 방지 장소에 보관하세요.

폐기

장치를 폐기하는 경우 해당 법적 규정을 준수하세요.

유럽 공동체 내의 전기 전자 제품 폐기에 관한 정보: 유럽 공동체 내에서 전기 장비 폐기는 폐전기 전자 제품(WEEE)에 대한 EU 지침 2012/19/EU에 기초한 국가별 규정에 명시되어 있습니다. 이에 따라 장치는 더 이상 지자체 또는 가정용 쓰레기와 함께 폐기 해서는 안 됩니다. 장치는 지자체의 수거 시설 또는 재활용 센터에서 무료로 수거합니다. 제품 포장은 재활용이 가능한 재료로 만들어졌습니다. 이들을 친환경적으로 폐기하여 재활용할 수 있도록 하세요.

기술 사양

컨트롤러
유형 6065
무선 데이터 전달 방식 WiFi	2.4GHz – IEEE802.11 b/g/n
보안 키 WPA, WPA2, WPA/WPA2
방사송신 전력	≤ 20 dBm
주파수 대역 채널 1 – 11 / 2	412 MHz – 2462 MHz
치수(W × H × D) 98 × 116 ×	28 mm
센서
유형 7675878 (전기 전도도	센서)
케이블 길이 약 2 m
측정 범위 0 – 3000 μS/cm @ 25°C
반응 시간 < 1분
치수(W × H × D) 약 28.0 ×	46.8 × 18.1 mm
전원 공급 장치
유형 7341218 7341358 7341438 7341448 7341458 7341468 7341248
플러그 EUR JAP AUS CN UK KOR USA
입력 100 – 240 V / 50/60 Hz / 0.4 A							100 – 240 V / 50/60 Hz / 0.5 A
출력	5 V DC / 1 A / 5 W
케이블 길이	약 1.5 m

이로써 EHEIM GmbH & Co. KG는 무선 시스템 유형 EHEIM aquaAlert+e가 지침 2014/53/EU와 부합함을 확인합니다. EU 적합성 선언의 전문은 다음 인터넷 사이트에서 볼 수 있습니다. www.eheim.com

예비 부품

페이지 3 참조.
