BRUKSANVISNING aquaAlert+e EHEIM

Bruksanvisning (översättning)

Akvarium wifi-konduktivitet-kontroller aquaAlert+e

Allmänna anvisningar

Information om användning av bruksanvisningen

• Innan du använder apparaten för första gången måste du ha läst igenom och förstått bruksanvisningen.
• Betrakta bruksanvisningen som en del av produkten och förvara den på en säker och tillgänglig plats.
  Se till att denna bruksanvisning medföljer om apparaten överlåts till en tredje part.

Förklaring av symbolerna

Följande symboler finns på apparaten.

Apparaten får endast användas inomhus till akvarier.

Apparaten har skyddsklass III.

Apparaten har godkänts enligt gällande nationella föreskrifter och direktiv, och uppfyller gällande EU-standarder.

Följande symboler och signalord används i denna bruksanvisning.

FARA!

Fara från en allmän riskkälla som kan leda till allvarliga personskador eller dödsfall.

FARA!

Risk för elektrisk stöt som kan leda till allvarliga personskador eller dödsfall.

WARNING!

Varning för möjliga personskador eller hälsorisker.

OBS!

Anvisning för risk för sakskador.

Anvisning med användbar information och tips.

Andra symboler:

☒A Referens till en bild, i detta fall till bild A

Du uppmanas att agera.

Användningsområde

EHEIM aquaAlert+e är en konduktivitets-kontroller för akvarier. Den används till att mäta upp salthalten i akvarievattnet och övervakar med sin elektroniska sensor samtidigt vattenkvaliteten och vattentemperaturen. Den informerar om nästa nödvändiga vattenbyte. Via en wifi-anslutning kan konduktiviteten ställas in och övervakas med en WLAN-kompatibel slutenhet (telefon, pekplatta, bärbar dator eller liknande).

Apparaten och alla delar som medföljer är avsedda för privat bruk och får endast användas:

· för akvarier
· inomhus
· med hänsyn till tekniska data

Apparaten har följande begränsningar:

- får inte användas för kommersiella eller industriella ändamål

- får inte användas med frätande, lätt brännbara, aggressiva eller explosiva ämnen, livsmedel samt dricksvatten.

Säkerhet

Apparaten kan ge upphov till risker för människor och egendom om den används felaktigt eller i strid med användningsändamålet, eller om säkerhetsföreskrifterna inte följs.

För din säkerhet

- Se till att apparatens förpackning och smådelar hålls utom räckhåll för barn och personer som inte är medvetna om sitt agerande. Förpackningen och smådelarna kan utgöra en fara (risk för kvävning). Förvaras utom räckhåll för djur.

- Denna apparat får inte användas av person (inkl. barn) nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap, såvida de inte hålls under uppsikt eller en person som är ansvarig för deras säkerhet instruerar dem i hur de använder apparaten säkert samt om de risker som kan uppstå. Barn måste övervakas för att säkerställa att de inte leker med apparaten.

- Endast för europeiska marknader:

Denna apparat kan användas av barn som är 8 år eller äldre samt av personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap förutsatt att de hålls under uppsikt eller instrueras i hur de använder apparaten säkert samt att de har förstått vilka risker som kan uppstå. Barn får inte leka med apparaten. Barn får inte genomföra rengöring eller användarunderhåll såvida de inte hålls under uppsikt.

- Kalibreringslösningen får inte vara tillgänglig för barn eller för personer med begränsad fysisk, sensorisk eller mental förmåga eller brist på erfarenhet eller kunskap.

- Utför en okulärbesiktning före användning för att kontrollera att apparaten, särskilt kabeln och nätadaptern med stickkontakten, är intakta.

- Använd inte apparaten om den inte fungerar på avsett vis eller om den har skadats.

- Använd aldrig apparaten om nätadaptern är skadad.

- Kabeln till nätadaptern kan inte bytas ut. Om kabeln har skadats måste nätadaptern skrotas.

- Utför endast sådana arbeten som beskrivs i denna bruksanvisning.

- Skydda nätadapterns kabel mot värme, olja och vassa kanter.

- Utför aldrig några tekniska ändringar på apparaten.

- Använd endast originalreservdelar och -tillbehör från EHEIM till apparaten.

- Reparationer får utföras enbart av ett EHEIM servicecenter.

- Denna produkt innehåller ett icke-laddningsbart knappbatteri CR2032 (nom. spänning 3 V) som inte kan bytas ut av användaren och som måste avfallshanteras enligt gällande föreskrifter.

- Knappbatterier får inte laddas ur med tvång, laddas, tas isär, värmas upp över temperaturen som anges av tillverkaren eller förbrännas. Risk för personskador av förgiftning, läckage eller explosion som kan leda till kemiska brännskador. Även förbrukade batterier kan leda till allvarliga personskador eller dödsfall. Kontakta Giftinformationscentralen för att få information om rätt behandling.

• Vi rekommenderar att alla elektriska apparater till akvariet ansluts till en jordfelsbrytare vars dimensionerade felström uppgår till max. 30 mA.
• Koppla alltid loss samtliga apparater i akvariet från elnätet om de inte används, innan delar monteras in eller demonteras samt inför alla rengörings- och underhållsarbeten.

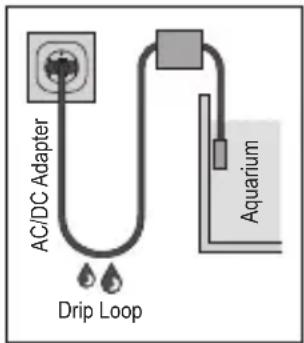

- Skydda stickuttaget och nätadaptern mot fukt och väta. Skapa tvunget en droppslinga med kabeln till nätadaptern. Denna ska förhindra att ev. vatten som löper längs med kabeln rinner in i stickuttaget och orsakar kortslutning.

• Nätadapterns elektriska data måste stämma överens med elnätets data. Dessa anges på typskylten på apparaten, på förpackningen eller i denna bruksanvisning.
  · Denna apparat drivs utan jordanslutning.
• Använd endast nätadaptern som medföljer apparaten. Om reservdelar behövs måste en original EHEIM nätadapter användas.

AC/DC Adapter Drip Loop Aquarium

Montering och installation

Montera nätadaptern

1. Skjut in kontaktadaptern i nätadaptern tills den snäpper fast hörbart (☒B).

Placera kontrollern

FÖRSIKTIG! Risk för sakskador av fuktighet.

- Tänk på att kontrollern inte får placeras under akvarielocket.

1. Välj en lämplig plats för kontrollern ② (☒A).

Beakta då följande kabellängder:

Kontroller – nätadapter ca 1,5 m

Kontroller – sensor ca 2 m

På baksidan av kontrollern finns en öppning ⑧ för upphängning (☒J).

1. Anslut nätadapterns anslutningskontakt till uttaget i kontrollern (☒C).

FÖRSIKTIG! Risk för sakskador.

- Anslut aldrig nätadapterns kontakt ③ (☒A) till vägguttaget. När sensorn ① (☒A) installeras finns det risk för att en reset utlöses av misstag med pekfältet ⑦ (☒I). Därefter är en WLAN-anslutning med angiven SSID och nätverksnyckel (key) samt QR-koder inte längre möjlig.

Installera sensorn

1. Sätt sugaren på klämbygeln (☒D).
2. Sätt klämbygeln på sensorn.

Alternativ:

1. Skjut in klämbygeln i sensorhuset (☒E).
2. Sätt sensorn och klämbygeln t.ex. på ytterfiltrets insugsrör.
3. Spola av sensors spets med kallt kranvatten.
4. Fäst sensorn under vattennivån med sugproppen ④ på insidan av ditt akvarium eller med klämbygeln ⑤ t.ex. på ytterfiltrets (☒F) insugsrör. Beakta den lägsta tillåtna vattennivån (☒G).

Placera inte sensorn direkt intill en CO _2 - eller luftutströmmare och välj ett ställe med endast låg strömning i akvariet för att undvika felaktiga mätvärden.

1. Anslut sensors kontakt till uttaget på kontrollern (☒ H).

Drift

Systemförutsättningar

WLAN-kompatibel slutenhet (smarttelefon, pekplatta, bärbar dator osv)

Skapa nätverk

1. Anslut nätadaptern till vägguttaget. Statuslysdioden ⑥ lyser (☒I).

• Statuslysdioden blinkar vitt: Nätverket söks eller skapas.
• Statuslysdioden lyser blätt: Ett nytt nätverk har skapats (masterdrift)

Ansluta till WLAN-nätverk

1. Öppna nätverksinställningarna på din mobila enhet (smarttelefon, pekplatta, bärbar dator osv).

2. Anslut slutenheten till WLAN-nätverket (SSID) EHEIM aquaAlert XXXXXXXX.

3. Ange nätverksnyckeln (key).

Du hittar nätverksnyckeln (key) på baksidan av kontrollern. Alternativt kan du även skanna in QR-kod 1 (se etikett) för den första anslutningen (☒J).

Öppna webbplatsen

1. Öppna din webbläsare och ange följande adress: http://192.168.1.1

Alternativt kan du skanna in QR-kod 2 (se etikett) för att öppna programmet i din webbläsare.

Första konfigurationen

1. Välj avsett språk i språklistan och följ instruktionerna för den första konfigurationen.

Förklaring av statuslysdioden

• Statuslysdioden blinkar vitt: Nätverket söks eller skapas.
• Statuslysdioden lyser blått: Kontrollern är i masterdrift
• Statuslysdioden lyser grönt: Kontrollern är ansluten till en annan EHEIMdigital-enhet.

Reset av kontroller

1. Rör vid pekfältet ⑦ med ett finger i ca 8–10 sekunder tills statuslysdioden ⑥ lyser med färgbyte (☒I).

• Reset är avslutad när statuslysdioden lyser grönt. Därefter skapar kontrollern nätverket på nytt.
• Nätverksnyckeln (key) och QR-kod 1 är ogiltiga. En anslutning till nätverket är möjlig utan nätverksnyckel (key).

Kalibrera sensorn (K)

• För kalibreringen av sensorn används en kalibreringslösning. För en korrekt kalibrering av sensorn ska temperaturkoefficienten som anges på förpackningen beaktas.
• Följ anvisningarna på webbplatsen för kalibrering av sensorn.

Underhåll

FARA! Elektrisk stöt!

- Dra alltid ut kontrollerns nätadapter ur vägguttaget inför alla underhållsarbeten.

FÖRSIKTIG! Risk för sakskador.

• Använd inga hårda föremål eller aggressiva rengöringsmedel vid rengöring.
  Kom ihåg att sensorn och installationsmaterialet inte kan rengöras i diskmaskin.

Rengöra

1. Dra ut nätadaptern ur vägguttaget.
2. Ta upp sensorn ur akvariet.
3. Rengör sensorskaftet med en fuktig och mjuk duk.
4. Spola av sensors spets med kallt, rinnande kranvatten.
5. Montera tillbaka sensorn i omvänd ordningsföljd.

Ta apparaten ur drift samt avfallshantera apparaten

Lagra apparaten

1. Ta upp sensorn ur akvariet.
2. Rengör sensorn.
3. Ta bort kontrollern.
4. Förvara kontrollern, sensorn och kalibreringslösningen på en torr och frostsäker plats.

Avfallshantera apparaten

Beakta gällande lagstadgade föreskrifter när apparaten ska avfallshanteras. Information om avfallshantering av elektrisk och elektronisk utrustning i den europeiska gemenskapen: Inom den europeiska gemenskapen föreskrivs avfallshanteringen av elektriskt drivna utrustningar med nationella regleringar som baseras på EU-direktivet om avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning (WEEE). Enligt detta direktiv får utrustningen inte kastas bland hushållsso-porna. Utrustningen ska lämnas in till en kommunal återvinningsstation utan kostnad. Produktförpackningen består av återvinningsbara material. Avfallshantera dem på ett miljövänligt sätt och lämna in dem för materialåtervinning.

Tekniska data

Kontroller
Typ 6065
Trådlös dataöverföring WiFi	2.4GHz – IEEE802.11 b/g/n
Säkerhetsnyckel WPA, WPA	A2, WPA/WPA2
Utstrålad sändareffekt ≤ 20	dBm
Frekvensband Kanal 1 – 11	/ 2412 MHz – 2462 MHz
Mätt (B × H × D) 98 × 116 × 28 mm
Sensor
Typ 7675878 (elektrisk konduktivitetssensor)
Kabellängd ca 2 m
Mätområde 0 – 3000 μS/cm @ 25 °C
Reaktionstid < 1 minut
Mätt (B × H × D) ca 28,0 × 46,8 × 18,1 mm
Nätadapter
Typ 7341218 7341358 734	1438 73414	48 7341458	7341468 7	341248
Stickkontakt	EUR	JAP	AUS	CN	UK	KOR	USA
Ingång	100 – 240 V / 50/60 Hz / 0,4 A						100 – 240 V / 50/60 Hz / 0,5 A
Utgång	5 V DC / 1 A / 5 W
Kabellängd	ca 1,5 m

Härmed försäkrar EHEIM GmbH & Co. KG att radioutrustningen av typ EHEIM aquaAlert+e motsvarar direktiv 2014/53/EU. Den kompletta texten i EU-försäkran om överensstämmelse finns på följande länk: www.eheim.com

Reservdelar

Se sid. 3.
