Tipo di prodotto	Controllore di conducibilità WiFi per acquario
Marca	EHEIM
Modello	aquaAlert+e
Categoria	Strumenti di misura
Dimensioni del controllore (L × L × P)	98 × 116 × 28 mm
Dimensioni del sensore (H × L × P)	28,0 × 46,8 × 18,1 mm
Alimentazione	Alimentatore 5 V CC / 1 A / 5 W, ingresso 100-240 V CA, 50/60 Hz
Lunghezza del cavo del sensore	Circa 2 m
Lunghezza del cavo dell'alimentatore	Circa 1,5 m
Campo di misura della conducibilità	0 - 3000 µS/cm a 25 °C
Tempo di reazione	< 1 minuto
Trasmissione dati	WiFi 2,4 GHz IEEE 802.11 b/g/n
Sicurezza di rete	WPA, WPA2, WPA/WPA2
Funzioni principali	Monitoraggio della conducibilità, temperatura, qualità dell'acqua, avviso cambio acqua, comando tramite browser/smartphone
Batteria interna	CR2032, 3 V (non sostituibile dall'utente)
Manutenzione del sensore	Sciacquare con acqua fredda, non utilizzare oggetti duri o prodotti aggressivi, non mettere in lavastoviglie
Sicurezza	Solo per uso domestico, obbligatorio anello di sgocciolamento, scollegare prima della manutenzione, tenere le batterie fuori dalla portata dei bambini
Ricambi	Utilizzare esclusivamente ricambi originali EHEIM
Certificazioni	CE, FCC Classe B

Domande frequenti - aquaAlert+e EHEIM

Come calibrare il sensore di conducibilità?

Utilizzare la soluzione di calibrazione fornita. Seguire le istruzioni sul sito web (http://192.168.1.1) dopo aver collegato il controllore al WiFi. Rispettare l'intervallo di temperatura indicato sulla confezione della soluzione.

Cosa fare se il LED di stato lampeggia in bianco?

Il LED bianco lampeggiante indica che il controllore sta cercando una rete WiFi o sta tentando di connettersi. Verificare che il terminale sia connesso alla rete EHEIM aquaAlert XXXXXXXX e che la chiave di sicurezza (Key) sia corretta.

Come resettare il controllore?

Toccare il pannello touch sul davanti del controllore per 8-10 secondi finché il LED non cambia colore. Il reset è completato quando il LED diventa verde. Dopo il reset, la chiave di sicurezza e il QR-Code non sono più validi; una nuova connessione è possibile senza chiave.

Si può sostituire la batteria del controllore?

No, la batteria CR2032 integrata non è sostituibile dall'utente. A fine vita, l'apparecchio deve essere smaltito secondo le normative locali. Non tentare di aprire l'alloggiamento.

Come pulire il sensore?

Scollegare prima l'alimentatore. Rimuovere il sensore dall'acquario. Sciacquare la punta del sensore sotto l'acqua fredda del rubinetto. Non utilizzare oggetti duri o prodotti aggressivi. Il sensore non va in lavastoviglie.

Dove installare il sensore nell'acquario?

Fissare il sensore sotto il livello dell'acqua con la ventosa contro la parete interna o con la staffa di serraggio su un tubo di aspirazione. Evitare aree con forte corrente o vicino a un diffusore di CO2/aria per ottenere misure precise. Rispettare il livello minimo dell'acqua indicato.

Cosa fare se il controllore cade in acqua?

Non tentare di recuperarlo! Scollegare prima l'apparecchio dalla presa di corrente. Quindi è possibile rimuoverlo dall'acqua. Se i componenti elettrici sono bagnati, scollegare immediatamente e non utilizzare più l'apparecchio. Contattare il servizio post-vendita EHEIM.

Come connettere il controllore al WiFi?

Collegare l'alimentatore. Sul terminale, connettersi alla rete WiFi EHEIM aquaAlert XXXXXXXX (SSID e chiave Key sono sul retro del controllore). Aprire un browser e andare su http://192.168.1.1 o scansionare il QR-Code 2. Seguire le istruzioni di configurazione iniziale.

Qual è il significato dei colori del LED di stato?

Bianco lampeggiante: ricerca rete o connessione in corso. Blu fisso: il controllore è in modalità master (nuova rete). Verde fisso: il controllore è connesso a un altro dispositivo digitale EHEIM.

Posso usare una prolunga elettrica con l'alimentatore?

Sì, ma utilizzare un cavo con caratteristiche nominali appropriate. Formare sempre un anello di sgocciolamento (drip loop) in modo che l'acqua non possa raggiungere la presa. Assicurarsi che la presa sia protetta dall'umidità.

MANUALE UTENTE aquaAlert+e EHEIM

Istruzioni per l'uso (traduzione)

Conduttimetro WiFi per acquari aquaAlert+e

Istruzioni per l'uso generali

Informazioni sull'uso delle istruzioni per l'uso

• Prima di mettere in funzione l'apparecchio per la prima volta, è necessario leggere per intero e comprendere le istruzioni per l'uso.
• Considerare le istruzioni per l'uso come parte del prodotto e conservarle bene e a portata di mano.
• In caso di trasmissione dell'apparecchio a terzi, allegare le presenti istruzioni per l'uso.

Spiegazione dei simboli

Sull'apparecchio vengono impiegati i seguenti simboli.

L'apparecchio deve essere utilizzato solo in ambienti interni e per impieghi acquaristici.

L'apparecchio appartiene alla classe di isolamento III.

L'apparecchio è approvato secondo le rispettive norme e direttive nazionali e corrisponde alle norme UE.

Nelle presenti istruzioni per l'uso vengono utilizzati i simboli e le avvertenze seguenti.

PERICOLO!

Pericolo dovuto a una fonte di pericolo generale che può provocare lesioni personali o la morte.

PERICOLO!

Pericolo dovuto a scosse elettriche che possono provocare lesioni personali o la morte.

AVVISO!

Messa in guardia da una possibile lesione corporea o da un rischio per la salute.

ATTENZIONE!

Segnalazione del pericolo di danni materiali.

Avvertenza con informazioni e suggerimenti utili.

Convenzioni di rappresentazione:

☒A Rimando a una figura, qui rimando alla figura A.

▶ Viene richiesta un'azione da parte vostra.

Campo d'impiego

L'EHEIM aquaAlert+e è un conduttimetro per acquari. Serve per rilevare il contenuto di sale nell'acqua dell'acquario e, allo stesso tempo, monitora la qualità dell'acqua e la temperatura dell'acqua con un sensore elettronico. Informa sul prossimo ricambio dell'acqua necessario. Una connessione WiFi consente di impostare e monitorare il valore guida tramite un terminale compatibile WLAN (smartphone, tablet, notebook o simili).

L'apparecchio e tutte le parti fornite in dotazione sono destinati all'uso nel campo privato e devono essere usati esclusivamente:

· per scopi acquaristici
· in ambienti interni
· nel rispetto dei dati tecnici

Per l'apparecchio valgono le seguenti restrizioni:

· non utilizzare per scopi commerciali o industriali

- non utilizzare con sostanze corrosive, facilmente infiammabili, aggressive o esplosive, generi alimentari o acqua destinata ad essere bevuta

Sicurezza

Questo apparecchio può costituire un pericolo per persone o beni materiali se non viene utilizzato correttamente o secondo la finalità d'impiego oppure se le avvertenze di sicurezza non vengono osservate.

Per la vostra sicurezza

• Non lasciare l'imballaggio dell'apparecchio in mano a bambini o a persone che non sono coscienti delle loro azioni in quanto può essere fonte di pericoli (pericolo di soffocamento!). Tenere lontano dagli animali.
• Questo apparecchio non è destinato all'uso da parte di persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza, a meno che non siano sorvegliati o abbiano ricevuto istruzioni sull'uso dell'apparecchio da una persona responsabile della loro sicurezza. I bambini dovrebbero essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

· Solo per i mercati europei:

Questo apparecchio può essere utilizzato da bambini sopra gli 8 anni di età e da persone con capacità fisiche, sensoriali o mentali ridotte o che non dispongono di esperienza e cognizioni tecniche a condizione che vengano sorvegliate e siano state addestrate nell'uso corretto dell'apparecchio e siano in grado di capire i pericoli conseguenti. I bambini non possono giocare con l'apparecchio. Gli interventi di pulizia e manutenzione non possono essere eseguiti da bambini se questi non vengono sorvegliati.

• La soluzione di taratura non deve finire nelle mani di bambini nonché di persone con capacità fisiche, sensoriali o mentali ridotte o che non dispongano di esperienza e cognizioni tecniche.
• Prima dell'utilizzo, effettuare un controllo visivo per assicurare che l'apparecchio, in particolare il cavo e l'alimentatore con la spina, non siano danneggiati.
• Non utilizzare l'apparecchio se non funziona correttamente o se è danneggiato.
  · Non utilizzare mai l'apparecchio con un alimentatore danneggiato.
• Non è possibile sostituire il cavo dell'alimentatore. In caso di danneggiamento del cavo, l'alimentatore non potrà più essere utilizzato.
• Eseguire solo lavori che sono stati descritti nelle presenti istruzioni.
• Tenere il cavo dell'alimentatore al riparo da calore, olio e spigoli vivi.
  · Non effettuare mai modifiche tecniche all'apparecchio.
• Utilizzare solo pezzi di ricambio e accessori originali EHEIM per l'apparecchio.
• Le riparazioni possono essere eseguite esclusivamente da un punto di assistenza EHEIM.
• Questo prodotto contiene una batteria a bottone non ricaricabile CR2032 (tensione nominale 3V) che non può essere sostituita dall'utente e che deve essere smaltita correttamente.

- Non scaricare forzatamente, ricaricare, smontare, riscaldare oltre la temperatura indicata dal produttore o incenerire. Pericolo di lesioni dovute ad avvelenamento, fuoriuscita o esplosione che può provocare ustioni da sostanze chimiche. Anche le batterie esauste possono provocare gravi lesioni o la morte. Per ottenere informazioni sul trattamento, chiamare un numero di emergenza del Centro Antiveleni locale.

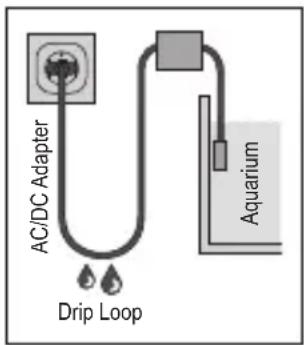

• Consigliamo di proteggere tutti i dispositivi per acquari elettrici mediante un interruttore differenziale con una corrente nominale differenziale di intervento pari a max 30 mA.

• Per principio, staccare tutti gli apparecchi nell'acquario dalla rete elettrica, se non vengono utilizzati, prima di montare o smontare componenti e prima di tutti i lavori di pulizia e di manutenzione.

• Proteggere la presa elettrica e l'alimentatore dall'umidità e dal bagnato. Formare assolutamente una curva di sgocciolamento con il cavo dell'alimentatore. Questa impedisce che l'acqua che eventualmente scorre lungo il cavo possa arrivare alla presa e provocare un cortocircuito.

• I dati elettrici del cavo dell'alimentatore devono corrispondere ai dati della rete elettrica. Questi dati sono riportati sulla targhetta, sulla confezione o nelle presenti istruzioni.

• Questo apparecchio viene fatto funzionare senza terminale di messa a terra.

• Utilizzare esclusivamente l'alimentatore fornito insieme all'apparecchio. Se è necessaria la sostituzione, deve essere utilizzato un alimentatore originale EHEIM.

Montaggio e installazione

Montare l'alimentatore a spina

1. Spingere l'adattatore spina nell'alimentatore fino a quando non scatta in posizione (☒B).

Posizionare il regolatore

ATTENZIONE! Possibilità di danni materiali dovuti all'umidità.

- Il regolatore non può essere posizionato sotto la copertura dell'acquario.

1. Scegliere una posizione adatta per il regolatore ② (☒A). Rispettare le seguenti lunghezze dei cavi: regolatore – alimentatore ca. 1,5 m regolatore – sensore ca. 2 m

Sul retro del regolatore è presente un gancio ⑪ di sospensione (☒J).

1. Inserire il connettore dell'alimentatore nella presa del regolatore (☒C).

ATTENZIONE! Danni materiali.

Non inserire in nessun caso la spina dell'alimentatore ③ (☒A) nella presa elettrica. In caso di installazione del sensore ① (☒A) sussiste il pericolo che venga attivato involontariamente un reset tramite il pannello a sfioramento ⑦ (☒I). Successivamente, la connessione WLAN con il SSID fornito, la chiave di sicurezza di rete (key) e il codice QR non è più possibile.

Installare il sensore

1. Inserire la ventosa sul morsetto a staffa (☒D).
2. Applicare il morsetto a staffa sul sensore.

In alternativa:

1. Spingere il morsetto a staffa nell'alloggiamento del sensore (☒E).
2. Inserire il sensore con il morsetto a staffa, ad es. sul tubo di aspirazione del filtro esterno.
3. Sciacquare la punta del sensore sotto l'acqua corrente fredda.
4. Fissare il sensore al di sotto del livello dell'acqua con la ventosa ④ sulla parete interna del proprio acquario oppure con il morsetto a staffa ⑤ ad es. sul tubo di aspirazione del filtro esterno (☒F). Fare attenzione al livello minimo dell'acqua (☒G).

Non posizionare il sensore nelle immediate vicinanze di un diffusore di CO₂ o di aria e selezionare un punto dell'acquario in cui la corrente non sia eccessiva al fine di evitare valori di misura errati.

1. Collegare il connettore del sensore all'apposita presa del regolatore (☒H).

Funzionamento

Requisiti di sistema

Terminale compatibile WLAN (smartphone, tablet, notebook ecc.)

Creazione della rete

1. Inserire la spina dell'alimentatore nella presa elettrica. Il LED di stato ⑥ è acceso (☒I).

• Il LED di stato lampeggia con luce bianca: la rete viene cercata o creata
- Il LED di stato si accende con luce blu: è stata creata una nuova rete (funzionamento master)

Collegamento alla rete WLAN

1. Aprire le impostazioni di rete del proprio terminale (smartphone, tablet, notebook ecc.).
2. Collegare il terminale alla rete WLAN (SSID) EHEIM aquaAlert XXXXXXXX.
3. Inserire la chiave di sicurezza della rete (key).

La chiave di sicurezza della rete (key) è indicata sul lato posteriore del regolatore.

Alternativamente è possibile anche scansionare il codice QR 1 (vedere etichetta) per stabilire la connessione iniziale (☒J).

Richiamo del sito web

1. Aprire il proprio browser web e inserire il seguente indirizzo web: http://192.168.1.1

Alternativamente è anche possibile scansionare il codice QR 2 (vedere etichetta) per aprire il software nel browser.

Configurazione iniziale

1. Selezionare la lingua desiderata dal selettore di lingua e seguire le istruzioni per la configurazione iniziale.

Significato LED di stato

• Il LED di stato lampeggia con luce bianca: la rete viene cercata o creata
- Il LED di stato si accende con luce blu: Il regolatore si trova in modalità master

- Il LED di stato si accende con luce verde: il regolatore è collegato con un altro apparecchio EHEIMdigital

Reset del regolatore

1. Toccare il pannello a sfioramento ⑦ con un dito per ca. 8 – 10 secondi finché il LED di stato ⑥ si illumina con colori variabili (☒I).

• Il ripristino è completato una volta che il LED di stato si illumina con luce verde. Il regolatore ristabilisce la rete.
• La chiave di sicurezza della rete (key) e il codice QR 1 non sono validi. La connessione alla rete è possibile anche senza relativa chiave di sicurezza (key).

Taratura del sensore (☒K)

• Per la taratura del sensore si utilizza un'apposita soluzione di taratura. Per una taratura corretta del sensore, osservare la curva di temperatura sull'imballaggio.
• Seguire le indicazioni riportate sul sito web per la taratura del sensore.

Manutenzione

PERICOLO! Scossa elettrica!

- Prima di tutti i lavori di manutenzione, staccare l'alimentatore del regolatore dalla presa elettrica.

ATTENZIONE! Danni materiali.

▶ Per la pulizia, non utilizzare oggetti duri o detergenti aggressivi.
- Il sensore e il materiale di installazione non sono adatti al lavaggio in lavastoviglie.

Pulizia

1. Staccare l'alimentatore dalla presa elettrica.
2. Togliere il sensore dall'acquario.
3. Pulire il gambo del sensore con un panno morbido inumidito.
4. Sciacquare la punta del sensore in acqua corrente fredda.
5. Montare il sensore in ordine inverso.

Messa fuori servizio e smaltimento

Conservazione

1. Togliere il sensore dall'acquario.
2. Pulire il sensore.
3. Rimuovere l'unità di controllo.
4. Conservare l'unità di controllo, il sensore e la soluzione di taratura in un luogo asciutto e a prova di gelo.

Smaltimento

In caso di smaltimento dell'apparecchio, osservare le rispettive normative di legge. Informazione sullo smaltimento di apparecchi elettrici ed elettronici nella comunità europea: All'interno dell'Unione Europea, lo smaltimento di apparecchi elettrici viene regolato da norme nazionali che sono basate sulla direttiva UE 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Di conseguenza, l'apparecchio non deve più essere smaltito insieme ai rifiuti comunali o domestici. L'apparecchio viene preso in consegna gratuitamente dai punti di raccolta o centri di riciclaggio comunali. L'imballaggio del prodotto è composto da materiali riciclabili. Questi devono essere smaltiti nel rispetto dell'ambiente e riciclati.

Dati tecnici

Regolatore
Tipo 6065
Modalità di trasferimento wireless dei dati	WiFi 2.4 GHz – IEEE802.11 b/g/n
Chiave di sicurezza WPA,	WPA2, WPA/WPA2
Potenza di trasmissione irradiata	≤ 20 dBm
Bande di frequenza Canale	1 – 11 / 2412 MHz – 2462 MHz
Ingombri (L × H × P)	98 × 116 × 28 mm
Sensore
Tipo 7675878 (sensore di conducibilità elettrica)
Lunghezza del cavo ca. 2 m
Intervallo di misurazione 0 - 3000 μS/cm @ 25°C
Tempo di reazione < 1 minuto
Ingombri (L×H×P) ca. 28,0 ×46,8×18,1 mm
Alimentatore
Tipo 7341218 7341358 7341438 7341	448 734145	8 7341468	7341248
Spina EUR JAP AUS CN U K KOR USA
Ingresso	100 - 240 V / 50/60 Hz / 0,4 A						100 - 240 V / 50/60 Hz / 0,5 A
Uscita	5 V CC / 1 A / 5 W
Lunghezza del cavo	ca. 1,5 m

Con la presente, EHEIM GmbH & Co. KG dichiara che il tipo di impianto radio EHEIM aquaAlert+ ^e soddisfa la direttiva 2014/53/UE. Il testo integrale della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.eheim.com

Pezzi di ricambio

Vedi a pagina 3.
