aquaAlert+e - Mittauslaitteet EHEIM - Ilmainen käyttöohje ja opas

Tuotetyyppi	Akvaarion WiFi-johtavuusohjain
Merkki	EHEIM
Malli	aquaAlert+e
Luokka	Mittauslaitteet
Ohjaimen mitat (P × L × S)	98 × 116 × 28 mm
Anturin mitat (K × L × S)	28,0 × 46,8 × 18,1 mm
Virtalähde	Virtalähde 5 V DC / 1 A / 5 W, tulo 100-240 V AC, 50/60 Hz
Anturin kaapelin pituus	Noin 2 m
Virtalähteen kaapelin pituus	Noin 1,5 m
Johtavuuden mittausalue	0 - 3000 µS/cm 25 °C:ssa
Vasteaika	< 1 minuutti
Tiedonsiirto	WiFi 2,4 GHz IEEE 802.11 b/g/n
Verkon turvallisuus	WPA, WPA2, WPA/WPA2
Päätoiminnot	Johtavuuden, lämpötilan, vedenlaadun valvonta, vedenvaihtohälytys, ohjaus selaimella/älypuhelimella
Sisäinen paristo	CR2032, 3 V (käyttäjä ei voi vaihtaa)
Anturin huolto	Huuhtele kylmällä vedellä, älä käytä kovia esineitä tai aggressiivisia aineita, älä laita astianpesukoneeseen
Turvallisuus	Vain kotikäyttöön, tippasilmukka pakollinen, irrota verkosta ennen huoltoa, pidä paristot poissa lasten ulottuvilta
Varaosat	Käytä ainoastaan alkuperäisiä EHEIM-varaosia
Sertifioinnit	CE, FCC Class B

Usein kysytyt kysymykset - aquaAlert+e EHEIM

Kuinka kalibroida johtavuusanturi?

Käytä toimitettua kalibrointiliuosta. Noudata verkkosivuston (http://192.168.1.1) ohjeita, kun olet yhdistänyt ohjaimen WiFi-verkkoon. Noudata liuoksen pakkauksessa ilmoitettua lämpötila-aluetta.

Mitä tehdä, jos tilan LED vilkkuu valkoisena?

Vilkkuva valkoinen LED tarkoittaa, että ohjain etsii WiFi-verkkoa tai yrittää muodostaa yhteyttä. Tarkista, että laitteesi on yhdistetty EHEIM aquaAlert XXXXXXXX -verkkoon ja että suojausavain (Key) on oikein.

Kuinka nollata ohjain?

Kosketa ohjaimen etupuolen kosketuslevyä 8–10 sekunnin ajan, kunnes LED vaihtaa väriä. Nollaus on valmis, kun LED muuttuu vihreäksi. Nollauksen jälkeen suojausavain ja QR-koodi eivät ole enää voimassa; uusi yhteys on mahdollinen ilman avainta.

Voiko ohjaimen pariston vaihtaa?

Ei, sisäänrakennettua CR2032-paristoa ei voi käyttäjä vaihtaa. Käyttöiän päätyttyä laite on hävitettävä paikallisten määräysten mukaisesti. Älä yritä avata koteloa.

Kuinka puhdistaa anturi?

Irrota ensin virtalähde. Poista anturi akvaariosta. Huuhtele anturin kärki kylmällä hanavedellä. Älä käytä kovia esineitä tai aggressiivisia aineita. Anturia ei saa laittaa astianpesukoneeseen.

Minne asentaa anturi akvaarioon?

Kiinnitä anturi vedenpinnan alapuolelle imukupilla sisäseinään tai kiristysjalalla imuletkuun. Vältä voimakasvirtaisia alueita tai CO2-/ilman diffuusorin lähellä saadaksesi tarkkoja mittauksia. Noudata ilmoitettua minimivedenkorkeutta.

Mitä tehdä, jos ohjain putoaa veteen?

Älä yritä pelastaa sitä! Irrota ensin laite pistorasiasta. Sen jälkeen voit ottaa sen vedestä. Jos sähkökomponentit ovat kastuneet, irrota välittömästi ja lopeta laitteen käyttö. Ota yhteyttä EHEIMin asiakaspalveluun.

Kuinka yhdistää ohjain WiFi-verkkoon?

Kytke virtalähde. Laitteellasi, yhdistä EHEIM aquaAlert XXXXXXXX -WiFi-verkkoon (SSID ja Key-avain ovat ohjaimen takana). Avaa selain ja mene osoitteeseen http://192.168.1.1 tai skannaa QR-koodi 2. Seuraa alkukonfiguroinnin ohjeita.

Mitä tilan LEDin värit tarkoittavat?

Vilkkuva valkoinen: verkon etsintä tai yhteys käynnissä. Tasaisesti sininen: ohjain on isäntätilassa (uusi verkko). Tasaisesti vihreä: ohjain on yhdistetty toiseen EHEIM-digitaalilaitteeseen.

Voinko käyttää jatkojohtoa virtalähteen kanssa?

Kyllä, mutta käytä sopivan nimellisarvon omaavaa kaapelia. Tee aina tippasilmukka, jotta vesi ei pääse pistorasiaan. Varmista, että pistorasia on suojattu kosteudelta.

KÄYTTÖOHJE aquaAlert+e EHEIM

Käyttöohje (käännös)

Akvaarion WiFi-johtokykyohjain aquaAlert+e

Yleisiä käyttöohjeita

Tietoja Käyttöohjeen käyttöön

• Ennen kuin otat laitteen ensimmäisen kerran käyttöön, täytyy käyttöohje lukea ja ymmärtää täysin.
• Pidä käyttöohjetta tuotteen osana ja säilytä sitä hyvin ja saavutettavissa.
  ▶ Liitä tämä käyttöohje mukaan laitteen luovutuksessa kolmannelle osapuolelle.

Symboliselitys

Laitteella käytetään seuraavia symboleja.

Laitetta saa käyttää akvaariokäyttöön vain sisätiloissa.

Laite kuuluu suojausluokkaan III.

Laite on hyväksytty asianomaisten kansallisten määräysten ja direktiivien mukaan ja vastaa EU-normeja.

Tässä käyttöohjeessa käytetään seuraavia symboleja ja merkkisanoja.

VAARA!

Yleisestä vaaralähteestä aiheutuva vaara, joka voi johtaa vakavaan fyysiseen loukkaantumiseen tai kuolemaan.

VAARA!

Sähköiskun vaara, jonka seurauksena on mahdollinen vakava kehon vamma tai kuolema.

VAROITUS!

Varoitus mahdollisesta kehon vammasta tai terveydellisestä riskistä.

HUOMIO!

Esinevahinkojen vaaraan liittyvä ohje.

Ohje hyödyllisten tietojen ja vinkkien kanssa.

Esityssopimus:

☒A Viittaus kuvaan, tässä viittaus kuvaan A.

▶ Sinua pyydetään toimimaan.

Käyttöalue

EHEIM aquaAlert+ ^e on johtokykyohjain akvaarioihin. Se on tarkoitettu akvaarioveden suolapitoisuuden tunnistamiseen, ja se valvoo samalla elektronisen anturin avulla veden laatua ja lämpötilaa. Se ilmoittaa seuraavasta tarvittavasta vedenvaihdosta. Johtokyky voidaan määrittää WiFi-yhteydellä, ja sitä voidaan seurata WLAN-yhteensopivalla päätelaitteella (älypuhelin, tabletti, Notebook tms.).

Laite ja kaikki toimitukseen sisältyvät osat on tarkoitettu käyttöön yksityisellä alueella, ja niitä saa käyttää vain

• akvaariossa
  · sisätiloissa
• teknisiä tietoja noudattaen

Laitteeseen pätevät seuraavat rajoitukset:

• ei saa käyttää kaupallisiin tai teollisiin tarkoituksiin
• ei saa käyttää syövyttävien, helposti syttyvien, aggressiivisten tai räjähtävien aineiden, ruoan ja juomaveden kanssa

Turvallisuus

Tämä laite voi aiheuttaa vaaroja henkilöille ja omaisuudelle, jos laitetta käytetään epääasianmukaisesti tai käyttötarkoituksen vastaisesti, tai jos turvallisuusohjeita ei noudateta.

Turvallisuuttasi varten

• Laitteen pakkausta ja pieniä osia ei saa antaa joutua lasten tai sellaisten henkilöiden saataville, jotka eivät ole tietoisia teoistaan, koska se voi aiheuttaa vaaran (tukehtumisvaara!). Pidä kaukana eläimistä.
• Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, joiden fyysiset, sensoriset tai henkiset kyvyt ovat heikentyneet tai joilla ei ole kokemusta tai tietoa, ellei heitä valvota tai heitä ole opastettu käyttämään laitetta heidän turvallisuudestaan vastaavalta henkilöltä. Lapsia on valvottava ja varmistettava, että he eivät leiki laitteella.

• Vain Euroopan markkinoille:

Vähintään 8-vuotiaat lapset sekä henkilöt, joiden fyysiset, sensoriset tai henkiset kyvyt ovat heikentyneet tai joilla ei ole kokemusta tai tietoa voivat käyttää tätä laitetta, jos heitä valvotaan tai heidät on perehdytetty laitteen turvallisen käyttöön, ja he ovat ymmärtäneet siitä koituvat vaarat. Lapset eivät saa leikkiä laitteen kanssa. Lapset eivät saa suorittaa puhdistusta eikä käyttäjälle kuukuvaa huoltoa, paitsi valvonnan alaisuudessa.

• Kalibrointiliuos ei saa joutua lasten eikä sellaisten henkilöiden ulottuville, joiden fyysiset, sensoriset tai henkiset kyvyt ovat heikentyneet tai joilla ei ole kokemusta tai tietoa.
• Suorita ennen käyttöä silmämääräinen tarkistus varmistaaksesi, että laite, erityisesti kaapeli sekä verkko-osa ja pistoke, ovat vahingoittumattomia.
• Älä käytä laitetta, jos se ei toimi asianmukaisesti, tai jos se on vahingoittunut.
• Älä koskaan käytä laitetta verkko-osan ollessa vaurioitunut.
• Verkko-osan kaapelia ei voi korvata. Kaapelin vaurioituessa verkko-osa on romutettava.
• Suorita vain töitä, jotka on kuvattu tässä käyttöohjeessa.
• Suojaa verkko-osan kaapeli kuumuudelta, öljyltä ja teräviltä reunoilta.
• Älä koskaan tee laitteeseen teknisiä muutoksia.
• Käytä vain laitteen alkuperäisiä EHEIM-varaosia ja -varusteita.
• Korjauksia saa suorittaa vain EHEIM-huoltopiste.
• Tämä tuote sisältää ei-ladattavan CR2032-nappipariston (nimellisjännite 3 V), jota käyttäjä ei voi vaihtaa ja joka on hävitettävä asianmukaisesti.
• Nappiparistoa ei saa purkaa väkisin, ladata, avata, kuumentaa valmistajan ilmoittaman lämpötilan yläpuolelle eikä polttaa. Myrkytyksen, vuotamisen tai räjähdyksen aiheuttama loukkaantumisvaara, joka voi johtaa kemiallisiin palovammoihin.

Myös käytetyt paristot voivat aiheuttaa vakavia vammoja tai johtaa kuolemaan.

Soita paikalliseen myrkytystietokeskukseen saadaksesi hoito-ohjeita.

• Suosittelemme kaikkien akvaarion sähkölaitteiden suojaamista vuotovirtasuojalaitteella, jonka suurin mitoitusvuotovirta on enintään 30 mA.
• Ennen osien asentamista ja purkamista erota aina kaikki akvaarioissa olevat laitteet sähköverkosta, jos niitä ei käytetä, ja ennen kaikkia puhdistus- ja huoltotöitä.

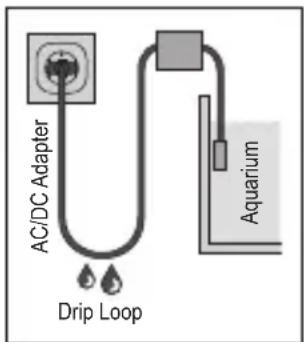

• Suojaa pistorasia ja verkko-osa kosteudelta. Muodosta ehdottomasti tippalenkki verkko-osan johtoa käyttäen. Tämä estää mahdollisesti kaapelia pitkin tippuvan veden joutumisen pistorasiaan ja siten aiheutuvan oikosulun.
• Verkko-osan sähkötietojen on sovittava yhteen sähköverkon tietojen kanssa. Löydät nämä tiedot tyyppikilvestä, pakkauksesta tai tästä ohjeesta.
  · Tätä laitetta käytetään ilman maadoitusliitäntää.
• Käytä vain laitteen mukana toimitettua verkko-osaa. Jos vaihto on tarpeen, on käytettävä alkuperäistä EHEIM-verkko-osia.

AC/DC Adapter Drip Loop Aquarium

Kokoonpano ja asennus

Pistokkeisen verkko-osan asennus

1. Työnnä verkkopistokesovitin verkko-osaan, kunnes se napsahtaa kuuluvasti paikoilleen (☒B).

Ohjaimen sijoittaminen

VARO! Kosteuden aiheuttamat aineelliset vahingot.

▶ Ohjainta ei saa asettaa akvaarion kannen alapuolelle.

1. Valitse sopiva paikka ohjaimelle ② (☒A).

Noudata seuraavia kaapelipituuksia:

Ohjain – verkko-osa n. 1,5 m

Ohjain – anturi n. 2 m

Ohjaimen takasivulla on kieleke ⑧ ripustamista varten (☒J).

1. Pistä verkko-osan liitin ohjaimen pistoholkkiin (☒B).

VARO! Aineelliset vahingot.

- Älä missään tapauksessa pistä verkko-osaa ③ (☒A) pistorasiaan. Anturia ① (☒A) asennettaessa on olemassa vaara, että kosketuskentän ⑦ (☒I) kautta käynnistetään vahingossa nollaus. Tämän jälkeen WLAN-yhteyden muodostaminen annetulla SSID:llä ja verkon suojausavaimella (Key) sekä QR-koodilla ei ole enää mahdollista.

Anturin asennus

1. Laita imukuppi kiinnittimeen (☒D).
2. Laita kiinnitin anturiin.

Vaihtoehtoisesti:

1. Työnnä kiinnitin anturin koteloon (☒E).
2. Aseta anturi kiinnittemllä esim. ulkosuodattimen imuputkelle.
3. Huuhtele anturin kärki kylmän vesijohtoveden alla.
4. Kiinnitä anturi vedenpinnan alapuolelle akvaarion sisäseinään imukupilla ④ tai kiinnittimellä ⑤ esim. ulkosuodattimen imuputkeen (☒F). Kiinnitä huomiota veden vähimmäistasoon (☒G).

Älä sijoita anturia suoraan CO _2 - tai ilmasuuttimen läheisyyteen, ja valitse akvaariosta alue, jossa on vähän virtausta, virheellisten mittaustulosten välttämiseksi.

1. Liitä anturin pistoke ohjaimen pistoholkkiin (☒H).

Käyttö

Järjestelmävaatimukset

WLAN-yhteensopiva päätelaite (älypuhelin, tabletti, Notebook jne.)

Verkon luominen

1. Laita verkko-osa verkkopistorasiaan. Tila-LED ⑥ palaa (☒I).

· Tila-LED vilkkuu valkoisena: Verkkoa haetaan tai luodaan.
- Tila-LED palaa sinisenä: uusi verkko on luotu (pääkäyttö)

Yhdistä WLAN-verkkoon

1. Avaa päätelaitteen verkkoasetukset (älypuhelin, tabletti, Notebook jne.).
2. Yhdistä päätelaite WLAN-verkoon (SSID) EHEIM aquaAlert XXXXXXXX.
3. Kirjoita verkon suojausavain (Key).

Löydät verkon suojausavaimen ohjaimen takasivulta. Vaihtoehtoisesti voit myös skannata QR-koodin 1 (katso tarra) yhteyden muodostamiseksi ensimmäistä kertaa (☒J).

Siirry verkkosivustolle

1. Avaa selain ja kirjoita seuraava verkko-osoite: http://192.168.1.1

Vaihtoehtoisesti voit myös skannata QR-koodin 2 (katso tarra) avataksesi ohjelmiston selaimessa.

Alkuasetukset

1. Valitse haluamasi kieli kielivalinnasta ja noudata alkuasetuksia koskevia ohjeita.

Tila-LED-merkkivalon merkitys

· Tila-LED vilkkuu valkoisena: Verkkoa haetaan tai luodaan.
· Tila-LED palaa sinisenä: Ohjain on pääkäytössä
- Tila-LED palaa vihreänä: Ohjain on kytketty toiseen EHEIMdigital-laitteeseen.

Ohjaimen nollaus

1. Kosketa kosketuskenttää ⑦ sormella n. 8 – 10 sekunnin ajan, kunnes tila-LED ⑥ palaa vaihtaen väriä (☒I).

• Nollaus on päättynyt, kun tila-LED palaa vihreänä. Ohjain muodostaa verkkoyhteyden uudelleen.
• Verkon suojausavain (Key) ja QR-koodi 1 ovat kelvottomat. Verkkoyhteyden muodostus on mahdollista ilman verkon suojausavainta (Key).

Anturin kalibrointi (☒K)

• Anturin kalibrointiin käytetään kalibrointiliuosta. Noudata oikean anturin kalibroinnin varmistamiseksi pakkauksessa ilmoitettua lämpötilakäyrää.
• Noudata anturin kalibroinnin ohjeita verkkosivustolla.

Huolto

VAARA! Sähköisku!

- Ennen kaikkia huoltotöitä vedä ohjaimen verkko-osa pistorasiasta.

VARO! Aineelliset vahingot.

• Älä käytä puhdistukseen mitään kovia esineitä tai syövyttäviä puhdistusaineita.
  Anturi ja asennusmateriaali eivät ole konepesunkestäviä.

Puhdistaminen

1. Vedä verkko-osa irti pistorasiasta.
2. Ota anturi ulos akvaariosta.
3. Puhdista anturivarsi kostealla, pehmeällä liinalla.
4. Huuhtele anturin kärki kylmän vesijohtoveden alla.
5. Kokoa anturi päinvastaisessa järjestyksessä.

Käytöstä poistaminen ja hävittäminen

Säilytys

1. Ota anturi ulos akvaariosta.
2. Puhdista anturi.
3. Poista ohjain.
4. Säilytä ohjainta, anturia ja kalibrointiliuosta pakkaselta suojatussa, kuivassa paikassa.

Hävittäminen

Noudata laitteen hävittämisen tapauksessa kulloisiakin lakisääteisiä määräyksiä.

Tietoa sähkö- ja elektroniikkalaitteiden hävittämisestä Euroopan yhteisön alueella: Euroopan yhteisön sisällä sähkökäyttöisten laitteiden hävittämisestä säädetään kansallisilla säädöksillä, jotka perustuvat EU-direktiiviin 2012/19/EU käytetyistä elektroniikkalaiteromusta (WEEE). Sen mukaisesti laitetta ei enää saa hävittää kunnallisen tai kotitalousjätteen mukana. Laite otetaan ilmaiseksi vastaan kunnallisissa keräyspisteissä ja kierrätyskeskuksissa. Tuotepakkaus koostuu kierrätyskelpoisista materiaaleista. Hävitä nämä ympäristöystävällisesti ja toimita uudelleenkäyttöön.

Tekniset tiedot

Ohjain
Tyyppi 6065
Langaton tiedonsiirto WiFi	2,4 GHz – IEEE802.11 b/g/n
Suojausavain WPA, WPA2	WPA/WPA2
Lähetys teho ≤ 20 dBm
Taajuuskaistoja Kanava 1	11 / 2412 MHz – 2462 MHz
Mitat (L×K×S) 98 × 116 × 28 mm
Anturi
Tyyppi 7675878 (sähköinen johtokykyanturi)
Kaapelin pituus n. 2 m
Mittausalue 0 – 3 000 μS/cm @ 25 °C
Reaktioaika < 1 minuutti
Mitat (L×K×S) n. 28,0 × 46,8 × 18,1 mm
Verkko-osa
Tyyppi 7341218 7341358	7341438 7341448 7341458 7341468 7341248
Pistoke	EUR	JAP	AUS	CN	UK	KOR	USA
Tulo	100-240 V / 50/60 Hz / 0,4 A						100 – 240 V / 50/60 Hz / 0,5 A
Lähtö	5 V DC / 1 A / 5 W
Kaapelin pituus	n. 1,5 m

EHEIM GmbH & Co. KG vakuuttaa täten, että radiojärjestelmätyyppi EHEIM aquaAlert+ ^e on direktiivin 2014/53/EU mukainen. EU-vaatimustenmukaisuusvakuutuksen koko teksti on saatavilla seuraavasta Internet-osoitteesta: www.eheim.com

Varaosat

Katso sivu 3.
