РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ aquaAlert+e EHEIM

Ръководство за експлоатация (превод)

WiFi контролер на проводимостта за аквариум aquaAlert+e

Общи указания за потребителя

Информации за използване на инструкцията за експлоатация

▶ Преди да използвате уреда за първи път трябва да прочетете и да разберете цялата инструкция за експлоатация.
▶ Гледайте на инструкцията за експлоатация като на част от продукта и го съхранявайте добре и на достъпно място.
▶ При предаване на уреда на други прилагайте инструкцията за експлоатация.

Обяснение на символите

Следните символи се използват на устройството.

Устройството може да се използва само на закрито за аквариуми.

Устройството има клас на защита III.

Устройството е одобрено в съответствие със съответните национални разпоредби и директиви и съответства на стандартите на ЕС.

Следните символи и сигнални думи се използват в тези инструкции за експлоатация.

ОПАСНОСТ!

Опасност от общ източник на опасност с възможни тежки физически наранявания или смърт в резултат на това.

ОПАСНОСТ!

Опасност от токов удар на опасност с възможни тежки физически наранявания или смърт в резултат на това.

ПРЕДУПРЕЖДЕНИЕ!

Предупреждение за възможни физически наранявания или риск за здравето.

ВНИМАНИЕ!

Указание за опасност от имуществени щети.

Конвенция на представяне:

☒A Позоване на илюстрация, тук позоване на илюстрация A.

▶ Вие сте подканени за дадено действие.

Зона на приложение

EHEIM aquaAlert+ ^e контролер на проводимостта за аквариуми. Служи за измерване на съдържанието на сол във водата в аквариума и едновременно с това следи качеството и температурата на водата с електронен сензор. Информира Ви за следващата необходима смяна на водата. Чрез WiFi връзка проводимостта може да бъде настроена и контролирана с крайно устройство с интернет (смартфон, таблет, ноутбук или други подобни).

Устройството и всички части, включени в обхвата на доставката, са предназначени за частна употреба и могат да се използват само:

· за аквариумни цели
• във вътрешни помещения
• в съответствие с техническите данни

Следните ограничения важат за устройството:

· не използвайте за търговски или промишлени цели
· да не се използва с разяждащи, лесно запалими, агресивни или експлозивни вещества, хранителни продукти, както и питейна вода

Сигурност

Това устройство може да представлява опасност за хора и имущество, ако устройство-то се използва неправилно или не по предназначение или ако не се спазват инструкциите за безопасност.

За Вашата сигурност

- Опаковката на устройството и малките части да не попадат в ръцете на деца или хора, които не са наясно с действията си, тъй като това може да представлява риск за тях (риск от задушаване!). Пазете надалеч от животни.

- Този уред не е подходящ за ползване от хора (включително и деца) с ограничени физически, сетивни или психически възможности или липса на опит и знания, освен ако не са под надзор или не са инструктирани, как да се ползва уреда от лице, което отговаря за тяхната безопасност. Децата трябва да се наблюдават, за да не си играят с уреда.

· Само за европейските пазари:

Този уред може да се ползва от деца над 8 годишна възраст, както и от лица с ограничени физически, сетивни или психически възможности или без опит и знания, само ако са под надзор и са инструктирани, как да се ползва безопасно уреда, както и за произхождащите от това опасности. Деца не трябва да си играят с уреда. Почистването и поддръжката не трябва да се извършва от деца без контрол.

- Разтворът за калибриране не трябва да попада в ръцете на деца, както и на лица с намалени психически, сензорни или ментални способности или с липса на опит и/или познания.

- Преди употреба направете визуална проверка, за да сте сигурни, че устройството, особено захранващият кабел и захранващото устройство с щепсел, не са повредени.

- Не използвайте устройството, ако не работи правилно или ако е повредено.

· Уредът никога да не се ползва с повредено захранващо устройство.

- Захранващият кабел на щепселното захранващо устройство не може да се замени. При увреден кабел, захранващото устройство трябва да се изхвърли.

· Извършвайте само работи, описани в тази инструкция.

- Пазете кабела на захранващото устройство от топлина, омасляване и остри ръбове.

- Никога не правете технически промени по устройството.

- Използвайте само оригинални резервни части и принадлежности на ЕНЕІМ за устройството.

· Ремонтите трябва да се извършват само от серверен център на ЕНЕІМ.

- Този продукт съдържа презареждаща се батерия тип „копче“ CR2032 (номинално напрежение 3 V), която не може да се сменя от потребителя и трябва да се изхвърли съгласно разпоредбите.

- Не разреждайте принудително, зареждайте, разглобявайте, нагрявайте над температурата, посочена от производителя, и не изгаряйте батерията тип „копче“. Опасност от нараняване поради отравяне, изтичане или експлозия, които могат да причинят химически изгаряния. Дори използваните батерии могат да причинят сериозни наранявания или смърт. Обадете се на местен токсикологичен център за информация относно лечението.

- Препоръчваме да защитите всички електрически устройства на аквариума със защитно устройство с остатъчен ток с номинален остатъчен ток от максимум 30 mA.

- Винаги изключвайте от захранването всички устройства в аквариума, когато не се използват, преди да инсталирате или премахвате части и преди всички дейности по почистване и поддръжка.

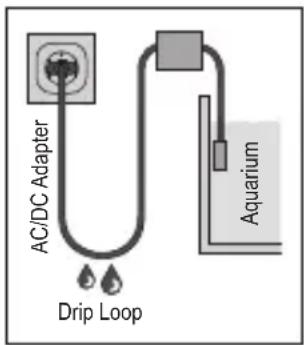

- Предпазвайте контакта и захранващото устройство от влага и намокряне. Задължително направете клуп за изкапване с кабела от захранващото устройство. Това предотвратява водата, която тече по кабела, да достигне до контакта и да причини късо съединение.

- Електрическите данни на захранващото устройство трябва да съвпадат с данните от токовата мрежа. Можете да намерите тези данни на табелката за типа, опаковката или в тази инструкция.

· Това устройство се използва без заземяване.

- Използвайте само доставеното с уреда захранващо устройство. Ако е необходима подмяна, трябва да се използва оригиналното захранващо устройство на ЕНЕІМ.

Монтаж и инсталиране

AC/DC Adapter Drip Loop Aquarium

Монтиране на щепселното захранване

1. Плъзнете адаптера на мрежовия щепсел в мрежовия блок, докато се фиксира с щракване (☒В).

Позициониране на контролера.

ВНИМАНИЕ! Материална повреда от влажността.

- Контролерът не трябва да бъде поставен под капака на аквариума.

1. Изберете подходящо място за контролера ② (☒A).

Съблюдавайте следните дължини на кабелите:

Контролер – мрежов блок ок. 1,5 m

Контролер – сензор ок. 2 m

На обратната страна на контролера се намира планка ⑧ за закачане (☒J).

1. Включете щепсела за свързване на мрежовия блок в буксата на контролера (☒C).

▶ В никакъв случай не включвайте щепсела на мрежовия блок ③ (☒A) в мрежовия контакт. При инсталацията на сензора ① (☒A) съществува опасност, чрез сензорното поле ⑦ (☒I) неумишлено да се задейства рестартиране. След това вече няма да е възможна онлайн-връзка със зададения SSID и ключа за безопасност на мрежата (Key), както и с QR-кода.

Инсталиране на сензора.

1. Вкарайте смукателя в затягащата скоба (☒D).
2. Поставете затягащата скоба върху сензора.

Алтернативно:

1. Плъзнете затягащата скоба в корпуса на сензора (☒E).
2. Прикрепете сензора със затягащата скоба, напр. към смукателната тръба на външния филтър.
3. Изплакнете върха на сензора под студена вода от чешмата.
4. Прикрепете сензора под нивото на водата със смукателя ④ към вътрешната стена на Вашия аквариум или със затягащата скоба ⑤ напр. към смукателната тръба на външния филтър (☒F). Обърнете внимание на минималното ниво на водата (☒G).

Не поставяйте сензора в непосредствена близост до разпръсквател за CO_2 или въздух и изберете място в аквариума без течение, за да избегнете неправилни измерени стойности.
5. Свържете щепсела на сензора с буксата на контролера (☒H).

Обслужване

Изисквания към системата

Крайно устройство с активирана WLAN (смартфон, табиет, преносим компютър и др.)

Изграждане на мрежа

1. Поставете захранващото устройство в контакта. Светодиодът за състояние ⑥ свети (☒I).

i

· Светодиодът за състояние мига в бяло: Търси се мрежа или изгражда
- Светодиодът за състояние свети в синьо: Създадена е нова мрежа (главна операция)

Свързване с WLAN мрежа

1. Отворете мрежовите настройки на Вашето крайно устройство (смартфон, таблет, преносим компютър и др.).
2. Свържете крайното устройство към WLAN мрежата (SSID) EHEIM aquaAlert XXXXXXXX.
3. Въведете ключа за мрежова защита (Key).

i

Можете да намерите ключа за защита на мрежата (Key) на гърба на контролера. Като алтернативен вариант можете да сканирате и QR-кода 1 (вижетикета) за първоначално създаване на връзка (J).

Извеждане на уеб страницата

1. Отворете уеб браузъра си и въведете следния уеб адрес: http://192.168.1.1

i

Алтернативно можете също да сканирате QR код 2 (вижте етикета), за отваряне на софтуера в браузъра.

Първоначална конфигурация

1. Изберете желания език от избора на език и следвайте инструкциите за първоначалната конфигурация.

Значение на светодиода за състоянието

· Светодиодът за състояние мига в бяло: Търси се мрежа или изгражда
· Светодиодът за състояние свети в синьо: Контролерът е в главна операция

- Светодиодът за състояние свети в зелено: Контролерът е свързан с друго устройство EHEIMdigital

Рестартиране на контролера

1. Докоснете сензорното поле ⑦ с пръст за ок. 8 – 10 секунди докато светодиодът за състояние ⑥ свети със сменящи се цветове (☒I).

i

- Рестартирането е приключено, когато светодиодът за състояние свети в зелено. Контролерът създава мрежата отново.

- Ключът за безопасност на мрежата (Key) и QR-кодът 1 са невалидни. Свързването с мрежата е възможно без ключ за безопасност на мрежата (Key).

Калибриране на сензора (☒K)

i

- За калибрирането на сензора се използва калибриращ разтвор. За правилно калибриране на сензора съблюдавайте хода на температурата на опаковката.

· Следвайте указанията на уеб сайта за калибриране на сензора.

Поддръжка

▶ Преди всякакви дейности по поддръжка изключете мрежовия блок на контролера от мрежовия контакт.

▶ Не използвайте твърди предмети или агресивни почистващи препарати за почистване.
▶ Сензорът и инсталационният материал не са подходящи за миялни машини.

Почистване.

1. Изключете захранващото устройство от мрежовия контакт.
2. Извадете сензора от аквариума.
3. Почистете сензора с влажна, мека кърпа.
4. Изплакнете върха на сензора под студена, течаща вода от чешмата.
5. Монтирайте сензора в обратна последователност.

Извеждане от експлоатация и изхвърляне

Складиране

1. Извадете сензора от аквариума.
2. Почистете сензора.
3. Свалете контролера.
4. Съхранявайте контролера, сензора и разтвора за калибриране на сухо, защитено от измръзване място.

Изхвърляне

При изхвърляне на уреда, спазвайте съответните законови разпоредби. Информация за изхвърляне на електрически и електронни уреди в Европейската общност: В рамките на Европейската общност изхвърлянето на електрически уреди е регламентирано от националните предписания, които се базират на ЕС-директива 2012/19/EC за стари електронни уреди (WEEE). Съгласно нея уредът не може повече да се изхвърля с битовите и комуналните отпадъци. Уредът се приема безплатно от комуналните събирателни пунктове, респективно от пунктовете за рециклиране. Опаковката на изделието е от материали, които могат да бъдат рециклирани. Изхвърляйте я по съобразен с опазването на околната среда начин и я върнете за рециклиране.

Технически данни

Контролер
Тип 6065
Безкабелно предаване на данни	WiFi 2.4GHz – IEEE802.11 b/g/n
Ключ за безопасност WPA,	WPA2, WPA/WPA2
Излъчвана предавателна мощност	≤ 20 dBm
Честотни ленти Канал 1 – 11	/ 2412 MHz – 2462 MHz
Размери (Ш× В × Д) 98 × 116	× 28 mm
Сензор
Тип 7675878 (електрически сензор за проводимост)
Дължина на кабел ок. 2 m
Диапазон на измерване 0 – 3000 μS/cm @ 25°C
Време на реакция < 1 минута
Размери (Ш× В × Д) ок. 28,0 × 46,8 × 18,1 mm
Захранващо устройство
Тип 7341218 7341358 7341438 7341448 7341458 7341468 7341248
Щепсел EUR JAP AUS CN U K KOR USA
Вход 100 – 240 V / 50/60 Hz / 0,4 A							100 – 240 V / 50/60 Hz / 0,5 A
Изход	5 V DC / 1 A / 5 W
Дължина на кабел	ок. 1,5 m

С настоящото EHEIM GmbH & Co. KG декларира, че радиосистемата тип EHEIM aquaAlert+e е в съответствие с Директива 2014/53/EC. Пълният текст на декларацията на EC за съответствие е достъпен на следния Интернет адрес: www.eheim.com

Резервни части

Виж страница 3.
