BEDIENUNGSANLEITUNG Professionel 5e 550 EHEIM

EHEIM EHEIM 14022mm min: 1,5 cm 0,6 inch

48. EHEIM 201 207

8.3 (49. - 59.)

59. 60 617 EHEIM PROFESSIONAL

51.

54.

57.

* Nicht im Lieferumfang

EHEIM SUBSTRATpro EHEIM bio MECH EHEIM MECH-pro

2076 2178

2078

A

A ENEIM thermoControl 77 EHEIM thermoControl 25

B

B EHEIM thermostrol 77 EHEIM thermostrol 25

C EHEIM thermoControl 77 EHEIM thermoControl 25 1x

D EHEIM thermoControl 75. 24. 3 sec

E

EHEIM thermoControl 15 24. 1x = 1°C

F

EHEIM thermoControl 77 25 3 sec

Original-Bedienungsanleitung

Aquarium-Außenfilter professionel 5e 550 und 800

Aquarium-Außenfilter professionel 5e 600T

1. Allgemeine Benutzerhinweise

Informationen zum Gebrauch der Bedienungsanleitung

Bevor Sie das Gerät zum ersten Mal in Betrieb nehmen, muss die Bedienungsanleitung vollständig gelesen und verstanden werden. Lesen Sie die Bedienungsanleitung sorgfältig bevor Sie das Gerät zur Wartung öffnen.

Betrachten Sie die Bedienungsanleitung als Teil des Produkts und bewahren Sie sie gut und erreichbar auf.

Fügen Sie diese Bedienungsanleitung bei Weitergabe des Geräts an Dritte bei.

Symbolerklärung

Die folgenden Symbole werden auf dem Gerät verwendet:

Das Gerät darf nur in Innenräumen für aquaristische Einsatzbereiche verwendet werden.

Das Gerät besitzt die Schutzklasse I (professionel 5e 600T - Typ 2178).

Das Gerät besitzt die Schutzklasse II.

Das Gerät besitzt die Schutzklasse III.

IP X4

Das Symbol weist darauf hin, dass das Gerät gegen Spritzwasser geschützt ist.

Das Gerät ist nach den jeweiligen nationalen Vorschriften und Richtlinien approbiert und entspricht den EU-Normen.

Die folgenden Symbole und Signalworte werden in dieser Bedienungsanleitung verwendet:

GEFAHR!

Das Symbol weist auf eine drohende Gefahr durch Stromschlag hin, die den Tod oder eine schwere Körperverletzung zur Folge haben kann.

GEFAHR!

Das Symbol weist auf eine drohende Gefahr hin, die den Tod oder eine schwere Körperverletzung zur Folge haben kann.

WARNUNG!

Das Symbol weist auf eine drohende Gefahr hin, die eine mittlere bis leichte Körperverletzung oder ein gesundheitliches Risiko zur Folge haben kann.

HEISSE OBERFLÄCHE!

Das Symbol weist auf eine drohende Gefahr durch heiße Oberflächen hin, die Verbrennungen zur Folge haben können.

VORSICHT!

Das Symbol weist auf die Gefahr von Sachschäden hin.

Hinweis mit nützlichen Informationen und Tipps.

Verweis auf eine Abbildung, hier Verweis auf Abbildung A.

Sie werden zu einer Handlung aufgefordert.

2. Einsatzgebiet

Das Gerät und alle im Lieferumfang enthaltenen Teile sind für die Benutzung im privaten Bereich bestimmt und dürfen ausschließlich verwendet werden:

Aquarium-Außenfilter professionel 5e 550 und 800 (Typ 2076 und 2078)

• zur Reinigung von Aquarienwasser von Süss- und Meerwasseraquarien
• in Innenräumen
• unter Einhaltung der technischen Daten

Aquarium-Außenfilter professionel 5e 600T (Typ 2178)

• zur Reinigung von Aquarienwasser für Süsswasseraquarien
• in Innenräumen
• unter Einhaltung der technischen Daten

Für das Gerät gelten folgende Einschränkungen:

• nicht für gewerbliche oder industrielle Zwecke verwenden.
• die Wassertemperatur darf 35°C nicht überschreiten.
• nicht gefördert werden dürfen ätzende, leicht brennbare, aggressive oder explosive Stoffe, Lebensmittel sowie Trinkwasser.
• niemals ohne Wasserdurchfluss betreiben.

3. Sicherheitshinweise

Von diesem Gerät können Gefahren für Personen und Sachwerte ausgehen, wenn das Gerät unsachgemäß bzw. nicht dem Verwendungszweck entsprechend eingesetzt wird oder wenn die Sicherheitshinweise nicht beachtet werden.

Für Ihre Sicherheit

- Die Geräteverpackung und Kleinteile nicht in die Hände von Kindern oder Personen, die sich ihrer Handlungen nicht bewusst sind, gelangen lassen, da hiervon Gefahren ausgehen können (Erstickungsgefahr!). Von Tieren fern halten.

- Nur für EU-Länder: Dieses Gerät kann von Kindern ab 3 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

- Das Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder mentalen Fähigkeiten oder mangelnder Erfahrung und Wissen verwendet werden, es sei denn, sie werden beaufsichtigt oder instruiert. Kinder, müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen.

- Führen Sie vor Benutzung eine Sichtkontrolle durch, um sicherzustellen, dass das Gerät, insbesondere Netzkabel und Stecker, unbeschädigt sind.

- Benutzen Sie das Gerät nicht, wenn es nicht ordnungsgemäß funktioniert oder wenn es beschädigt ist.

- Benutzen Sie das Gerät niemals mit einem beschädigten Netzkabel.

- Die Netzanschlussleitung dieses Gerätes kann nicht ersetzt werden. Bei Beschädigung der Netzanschlussleitung ist das Gerät zu verschrotten.

- Reparaturen dürfen ausschließlich von einer EHEIM Servicestelle durchgeführt werden.

- Tragen Sie das Gerät nicht am Netzkabel und ziehen Sie zum Trennen vom Stromnetz immer am Stecker und nicht am Kabel oder Gerät.

- Schützen Sie das Netzkabel vor Hitze, Öl und scharfen Kanten.

- Führen Sie nur Arbeiten durch, die in dieser Anleitung beschrieben sind.

- Nehmen Sie niemals technische Änderungen am Gerät vor.

- Verwenden Sie nur Original-Ersatzteile und -Zubehör für das Gerät.

- Das Gerät sollte über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maximal 30 mA

abgesichert sein. Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.

• Trennen Sie grundsätzlich alle Geräte im Aquarium vom Stromnetz, wenn sie nicht benutzt werden, bevor Sie Teile ein- bzw. ausbauen und vor allen Reinigungs- und Wartungsarbeiten.
• Schützen Sie Steckdose und Netzstecker vor Feuchtigkeit. Es empfiehlt sich mit dem Netzkabel eine Tropfschlaufe zu bilden, die verhindert, dass evtl. am Kabel entlang laufendes Wasser zur Steckdose gelangt und dadurch ein Kurzschluss verursacht wird.
• Die elektrischen Daten des Gerätes müssen mit den Daten des Stromnetzes übereinstimmen. Sie finden diese Daten auf dem Typenschild, der Verpackung oder in dieser Anleitung.
• Dieses Gerät wird ohne Erdungsanschluss (Typ 2076/2078) betrieben.
• Verwenden Sie nur den mit dem Filter gelieferten AC / DC-Adapter. Im Ersatzbedarf muss das original EHEIM Netzteil Art.-Nr. 7212538 benutzt werden.
• Dieses Produkt enthält eine Knopfzellenbatterie, die vom Benutzer nicht ausgetauscht werden kann und ordnungsgemäß entsorgt werden muss.

POWER SUPPLY CORD DRIP LOOP AC/DC ADAPTER ADOARUM TANK

Nur für Außenfilter professionel 5e 600T (Typ 2178)

• Verbrennungsgefahr! Das Gerät ist während und direkt nach Betrieb sehr heiß. Niemals heiße Teile bzw. die Heizer-einheit 37 berühren!
  • Heizer niemals trocken betreiben. BRANDGEFAHR!

4. Bauteileübersicht (siehe I)

① Filtermatte (blau) ② Vorfilterdichtung ③ Vorfilter ④ Vorfilterklappe ⑤ Abdeckgitter ⑥ Filtervlies (weiß) ⑦ Filtereinsätze ⑧ Filtereinsatz nur für 2076/2078 ⑨ Trennwand ⑩ Verschlussclips ⑪ Filterbehälter ⑫ Schlauchsicherung ⑬ Absperrhebel ⑭ Sicherheitsadapter ⑮ Klammer ⑯ Schwimmkörper ⑰ Ansaughilfe ⑱ Pumpenkopf ⑲ Adapterriegel ⑳ Status LED ㉑ Profildichtung ㉒ Pumpenrad ㉓ Pumpendeckel ㉔ Schläuche ㉕ Auslaufbogen ㉖ Düsenrohr ㉗ Ansaugrohr ㉘ Sauger mit Klemmbügel ㉙ Netzteil ㉚ Ansaugkorb ㉛ Netzkabel

5. Anschluss und Inbetriebnahme (Filter) (1. - 21.)

1. Absperrhebel ⑬ auf „OFF“ stellen und Adapterriegel ⑲ drücken, bis sich der Sicherheitsadapter ⑳ löst.
2. Verschlussclips 10 durch Ziehen an der Clipunterkante öffnen.
3. Pumpenkopf 18 abnehmen.
4. Alle Einsätze herausnehmen und mit Filtermassen befüllen (siehe Abb. III). Achtung: Filtereinsätze nicht überfüllen, da sie sonst nicht mehr passgenau sitzen.
5. Befüllte Filtereinsätze mit Wasser ausspülen.
6. Filtereinsätze wieder in den Filterbehälter ⑪ einsetzen (siehe Abb. III).
7. Weißes Filtervlies 6 auf den obersten Filtereinsatz legen.
8. Abdeckgitter 5 auf weißes Filtervlies 6 legen.
9. Vorfilter ③ mit blauer Filtermatte ① einsetzen (auf Stutzen der Trennwand aufsetzen → Pfeile).
10. Pumpenkopf 18 aufsetzen (Einbaulage beachten) und Verschlussclips 10 schließen.

Hinweis: Nur EHEIM Originalschläuche verwenden.

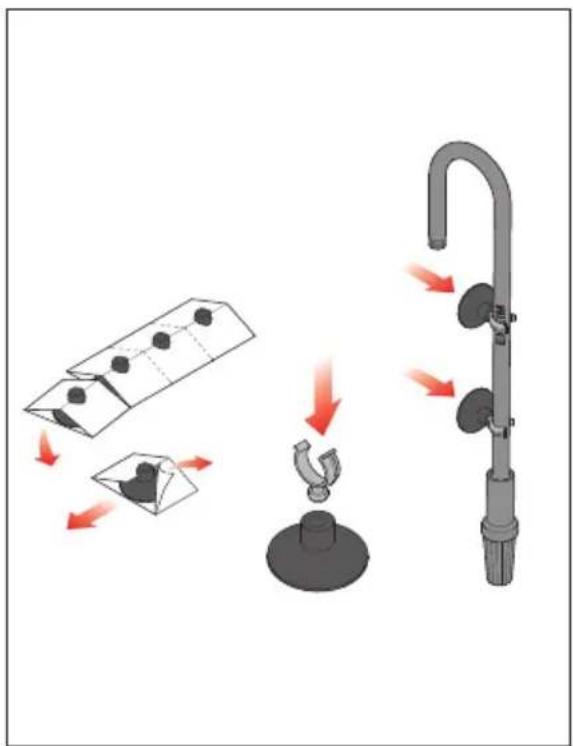

1. Vormontiertes Schlauchzubehör (siehe II) am Aquarium befestigen.
2. Schläuche 24 gemäß dem Abstand zwischen Filter und Aquarium zuschneiden und auf Zubehör aufstecken.
3. Schläuche 24 auf Sicherheitsadapter 14 bis zum Anschlag aufstecken (Abb.: Rücklaufschlauch rechts).
4. Schlauchsicherung 12 anbringen.
5. Sicherheitsadapter 14 in den Pumpenkopf 18 schieben, bis dieser hörbar einrastet.
6. Absperrhebel ⑬ auf „ON“ stellen.
7. Darauf achten, dass das Düsenrohr 26 oberhalb der Wasseroberfläche hängt.
8. Ansaughilfe ⑰ mehrmals schnell hintereinander drücken, bis der Filterbehälter ⑪ sich selbständig mit Wasser füllt (Im Vorfilter darf kein Wasser sein!).
9. Netzteil 29 am Pumpenkopf 18 einstecken.
10. Netzkabel 31 einstecken.
11. Zur Entlüftung Ansaughilfe 17 nochmals 1 bis 2 mal drücken und Düsenrohr 26 in die gewünschte Position schieben.

6. Bedienung

Systemvoraussetzung

WLAN-fähige Endgeräte (Smart-Phone, Tablet, Notebook ect.)

6.1 Netzwerk erstellen

Stecken Sie den Stecker der Netzleitung in die Netzsteckdose.

• Status-LED 20 blinkt weiß: Netzwerk des Gerätes wird erstellt.
• Status-LED leuchtet blau: Gerät hat Netzwerk erstellt.

6.2 Verbinden mit WLAN-Netzwerk

Öffnen Sie die Netzwerkeinstellungen Ihres Endgerätes (Smart-Phone, Tablet, Notebook etc.).

Verbinden Sie Ihr Endgerät mit dem WLAN-Netzwerk des Gerätes (SSID) EHEIM Filter XXXXXXXX.

Geben Sie den Netzwerksicherheitsschlüssel (Key) ein.

Sie finden das Etikett mit der SSID sowie dem Netzwerksicherheitsschlüssel (Key) auf der Haube des Filters oder scannen Sie den QR-Code 1 zum Verbindungsaufbau.

6.3 Aufrufen der Webseite

Öffnen Sie Ihren Webbrowser und geben Sie folgende Web-Adresse ein: http://192.168.1.1

Sie können auch den QR-Code 2 (siehe Etikett) verwenden, um die Webseite im Browser zu öffnen.

6.4 Erstkonfiguration

Wählen Sie die gewünschte Sprache aus der Sprachauswahl und folgen Sie den Anweisungen für die Erstkonfiguration.

Reset

Berühren Sie das Touchfeld unterhalb der Status-LED 20 mit einem Finger für ca. 8-10 Sekunden, bis die Status-LED im Farbwechsel leuchtet. Leuchtet die Status-LED grün, ist der Reset abgeschlossen und das Gerät erstellt sein Netzwerk erneut. Netzwerksicherheitsschlüssel (Key) und QR-Code 1 sind ungültig. Die Verbindung mit dem Netzwerk ist ohne Netzwerksicherheitsschlüssel (Key) möglich.

Bedeutung Status-LED 20

• Status-LED blinkt weiß: Netzwerk wird erstellt.
• Status-LED leuchtet blau: Gerät hat Netzwerk erstellt und ist betriebsbereit.
• Status-LED leuchtet grün: Gerät ist mit einem anderen EHEIMdigital-Gerät verbunden.

7. Thermofilter professionel 5e 600T, Typ 2178 (siehe IV)

Nur Thermofilter: ③2 Kontrollanzeige ("EIN" / "AUS") ③3 LED-Anzeige in Celsius (°C) ③4 Statusanzeige Soll-Temperatur in Celsius (°C) ③5 Bedientaste ③6 Anzeige in Fahrenheit (°F) ③7 Heizwendel

Einstellbereich der Soll-Temperatur	18° – 34°C 64° – 93°F
Werkseinstellung Soll-Temperatur	24°C / 75°F
Werkseinstellung Temperatureinheit	Celsius (C) / Fahrenheit (F)
Schalthysterese	± 1°C
Leistungsaufnahme	210 W
Betriebsspannung	siehe Typenschild am Behälterboden

7.1 Betrieb

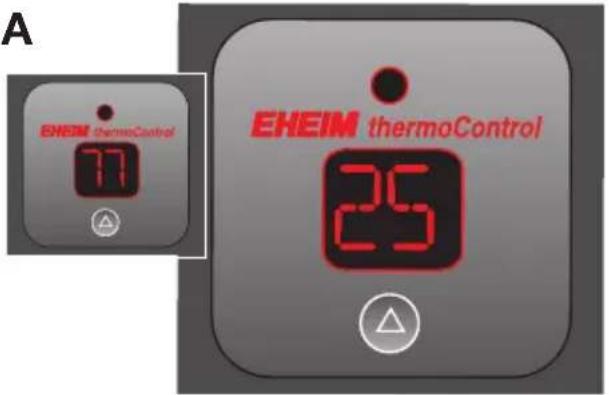

A Kontrollanzeige 32 leuchtet nicht = Heizer aus.
B Kontrollanzeige 32 leuchtet = Heizer heizt.

7.2 Anzeige-Modus

C Ist-Temperatur wird angezeigt. Anzeige leuchtet, Statusanzeige Soll-Temperatur 34 ist aus.

Durch 1x drücken der Bedientaste 35 wird die gespeicherte Soll-Temperatur angezeigt, Statusanzeige Soll-Temperatur 34 leuchtet. Anzeige wechselt nach 5 Sek. wieder zur Ist-Temperatur.

7.3 Einstellmodus Soll-Temperatur

Werkseinstellung der Soll-Temperatur = 24°C (75°F).

Temperatur-Einstellung:

D Bedientaste 35 ca. 3 Sek. gedrückt halten. Soll-Temperatur blinkt (Temperaturanzeige 33 und Statusanzeige Soll-Temperatur 34 blinken).

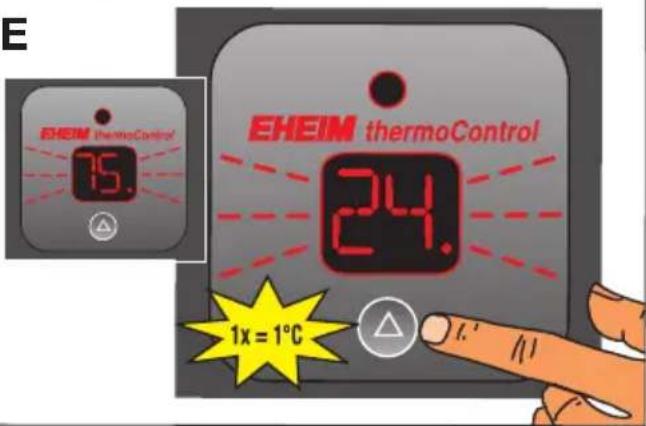

E Gewünschte Soll-Temperatur durch kurzes Drücken der Bedientaste 35 einstellen. 1x drücken = Erhöhung um 1°C (2°F). Nachdem der maximale Einstellwert 34°C (93°F) erreicht ist, beginnt die Anzeige wieder bei 18°C (64°F).

F Ist die gewünschte Soll-Temperatur eingestellt, warten bis Anzeige wieder blinkt. Dann die Bedientaste ^35 ca. 3 Sek. gedrückt halten, um die gewünschte Soll-Temperatur zu speichern. Nach 15 Sek. ohne Eingabe kehrt die Anzeige in den Anzeige-Modus zurück und die vorherige Einstellung bleibt erhalten (Kindersicherung).

7.4 System-Meldungen

	Kontrollanzeige leuchtet. Ist-Temperatur und Soll-Temperatur werden im Wechsel angezeigt.	Eingestellte Soll-Temperatur liegt mehr als 2°C über der Wassertemperatur.	Die eingestellte Wassertemperatur ist noch nicht erreicht (kann bis zu 24 Std. dauern).Wasservolumen zu groß.Umgebungstemperatur erhöhen und/oder Wasservolumen verringern.
	Kontrollanzeige ist aus. Ist-Temperatur und Soll-Temperatur werden im Wechsel angezeigt.	Eingestellte Soll-Temperatur liegt mehr als 2°C unter der Wassertemperatur.	Temperatur des Aquarienwassers senken durch kälteres Frischwasser, Kühlakkus o.ä.Umgebungstemperatur verringern.Heizung kann nicht kühlen.

8. Wartung und Pflege

• Bei verringerter Filterleistung Wartungsarbeiten ausführen (ca. alle 3 bis 6 Monate).
  • Zuerst Vorfilter reinigen (8.1).
• Sollte Vorfilterreinigung nicht ausreichen: Alle Filtereinsätze reinigen (Hauptreinigung 8.2).
• Sollte Hauptreinigung nicht ausreichen: Pumpenkammer reinigen (8.3).

8.1 Vorfilter reinigen (22. - 33.)

Hinweis: Blaue Filtermatte nach der 3. Reinigung erneuern.

1. Netzkabel 31 ausstecken.
2. Sicherheitsadapter 14 und Pumpenkopf 18 abbauen (Kap. 5, Schritt 1 - 3).
3. Vorfilter ③ entnehmen.
4. Blaue Filtermatte 1 entnehmen.
5. Blaue Filtermatte ① unter fließendem, lauwarmem Wasser ausspülen (falls nötig erneuern).

6. Vorfilter ③ entleeren und ausspülen.

7. Blaue Filtermatte ① in den Vorfilter ③ einsetzen.

8. Vorfilter ③ mit blauer Filtermatte ① einsetzen (auf Stutzen aufsetzen → siehe Pfeile).
9. Dichtungen prüfen, gegebenenfalls reinigen und mit EHEIM Pflegespray (Nr. 4001000) behandeln.
10. Vorfilterklappe 4 muss freigängig sein.
11. Pumpenkopf 18 aufsetzen (Einbaulage beachten) und Verschlussclips 10 schließen.
12. Filtersystem in Betrieb nehmen (Kap. 5, Schritt 17-21).

8.2 Hauptreinigung (34. - 48.)

1. Netzkabel ③ ausstecken.
2. Sicherheitsadapter 14 und Pumpenkopf 18 abbauen (Kap. 5, Schritt 1 - 3).
3. Vorfilter ③, Filtereinsatz mit Abdeckgitter ⑤ und weißem Filtervlies ⑥ entnehmen. Weißenes Filtervlies ⑥ bei jeder Reinigung erneuern.
4. Alle Filtereinsätze entnehmen.
5. Filtereinsätze 7 + 8 und Filtermassen mit Wasser ausspülen, bis keine Trübung mehr sichtbar ist.
6. Filterbehälter 11 ausleeren.

Hinweis: Die Schritte 40 - 41 nur bei jeder dritten bis vierten Hauptreinigung durchführen. Durch das Mischen von gebrauchter und neuer Filtermasse bleiben die benötigten Bakterienkulturen erhalten.

Achtung: Filtereinsätze nicht überfüllen, da sie sonst nicht mehr passgenau sitzen.

1. 1/3 - 2/3 gebrauchtes Filtermaterial im Filtereinsatz lassen.
2. Neues Filtermaterial nachfüllen.
3. Alle Filter und Filtereinsätze wieder einsetzen (Kap. 5, Schritt 6 - 8).
4. Schlauchsystem mit EHEIM Universal-Reinigungsbürste (Nr. 4005570) reinigen.
5. Vorfilter ③ mit blauer Filtermatte ① einsetzen (auf Stutzen aufsetzen → siehe Pfeile).
6. Vorfilterklappe ④ muss freigängig sein.
7. Dichtungen prüfen und gegebenenfalls mit EHEIM Pflegespray (Nr. 4001000) behandeln.
8. Pumpenkopf 18 aufsetzen (Einbaulage beachten) und Verschlussclips 10 schließen.
9. Filtersystem in Betrieb nehmen (Kap. 5, Schritt 17-21).

8.3 Pumpenkammer reinigen (49. - 59.)

Achtung: Keramikachse kann brechen. Vorsichtig reinigen!

1. Sicherheitsadapter 14 und Pumpenkopf 18 abnehmen (Kap. 5, Schritt 1 - 3).
2. Pumpendeckel ^23 drehen und abnehmen. Dichtring mit EHEIM Pflegespray (Nr. 4001000) einfetten.

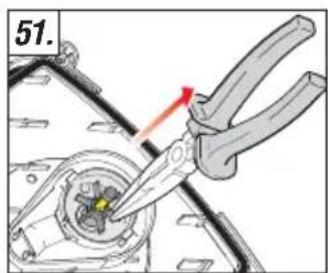

3. Pumpenrad ^22 ausbauen.
4. Pumpenkammer, Pumpendeckel, Pumpenrad und Schmierkanal mit EHEIM Reinigungsset (Nr. 4009560) reinigen.

5. Pumpenrad 2 muss sauber und freigängig sein (→ Pfeile). Einbaulage der Lagerhülse beachten.

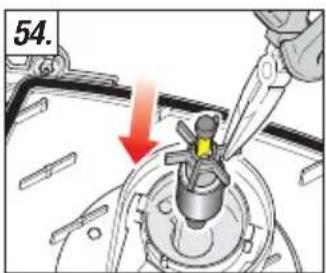

6. Pumpenrad ^22 in Pumpenkammer einsetzen.

7. Pumpenkammer mit Pumpendeckel 23 verschließen. Aussparung und Zapfen beachten (→ Pfeile).
8. Klammer 15 und Schwimmkörper 16 auf der Oberseite des Pumpenkopfes 18 ausbauen und reinigen.
9. Rückschlagventil (15/16) einbauen (Einbaulage beachten. Schwimmkörper muss freigängig sein).
10. Pumpenkopf 18 aufsetzen (Einbaulage beachten), Verschlussclips 10 schließen.
11. Filtersystem in Betrieb nehmen (Kap. 5, Schritt 17-21).

9. Was tun, wenn . . .

Gefahr!

Bei Arbeiten am Filter darauf achten, dass kein Wasser an elektrische Schnittstellen gelangt. Netzstecker ziehen! Bei Problemen gehen Sie im Internet auf unsere Seite www.eheim.com oder rufen Sie die Servicenummer +49 (0)71 53 - 70 02 183 an.

... das Filteroberteil sich nicht schließen lässt?

Ursache	Behebung
Falsche Einbaulage der Filtereinsätze.	Filtereinsätze und Vorfilter so einschieben, dass sie bündig übereinander liegen.
Filtereinsätze überfüllt.	Filtereinsätze nicht überfüllen.Eventuell die aufeinanderstoßenden Flächen reinigen.
Trennwand nicht richtig montiert.	Trennwand in den Filterbehälter einschieben, bis sie korrekt einrastet.
Profildichtung nicht richtig montiert.	Dichtung korrekt in die vorgesehene Nut einsetzen.Auf Beschädigung prüfen und ggf. austauschen.

... der Filter am Oberteil undicht wird?

Ursache	Behebung
Verschlussclips nicht richtig geschlossen.	Alle Verschlussclips richtig schließen.
Dichtflächen und/oder Profildichtung verschmutzt.	Dichtflächen reinigen und mit EHEIM Pflegespray (Nr. 4001000) leicht einsprühen.
Dichtung nicht montiert, falsch eingelegt oder beschädigt.	Dichtung korrekt in die vorgesehene Nut einsetzen.Auf Beschädigung prüfen und ggf. erneuern.

... die Ansaughilfe nicht funktioniert?

Ursache	Behebung
Vorfilterklappe im Vorfilter nicht geschlossen.	Bereich der Vorfilterklappe auf Verschmutzung prüfen und reinigen. Vorfilterklappe muss freigängig sein (siehe Kap. 8.2, Schritt 45).
Vorfilter ist mit Wasser gefüllt.	Vorfilter entleeren und Ansaugvorgang wiederholen. Das Ansaugen funktioniert nur bei leerem Vorfilter.
Rückschlagventil verschmutzt/defekt.	Rückschlagventil reinigen oder ggf. erneuern (siehe Kap. 8.3).

... die Pumpe nicht läuft?

Ursache	Behebung
Keine Stromversorgung.	Netzstecker einstecken.
Keramikachse gebrochen.	Keramikachse erneuern.
Pumpenrad fehlt oder ist blockiert (z.B. durch Kies).	Pumpenrad einsetzen, Pumpenkammer reinigen (siehe Kap. 8.3).

... die Filterleistung stark nachgelassen hat?

Ursache	Behebung
Absperrhebel nicht richtig eingestellt.	Absperrhebel einstellen.
Sicherheitsadapter verschmutzt.	Sicherheitsadapter abnehmen, Absperrhebel öffnen und die Öffnungen mit EHEIM Reinigungsbürste (Nr. 4005570) reinigen.
Schlauchinstallation hat zu wenig Durchlass.	Schläuche auf Knicke, Verschmutzungen und Verengungen prüfen, begradigen und reinigen (EHEIM Reinigungsbürste Nr. 4005570).
Ansaugkorb verstopft.	Grobschmutz entfernen, Ansaugkorb reinigen.
Filtermasse stark verschmutzt.	Filtermasse reinigen und ggf. erneuern.
Filtermassen in Netzbeutel abgefüllt.	Filtermassen nur lose in Filterkörbe einfüllen.
Filtermassen nicht richtig gereinigt.	Filtermassen gemäß Kapitel 8 gründlich reinigen.
Falscher Filtermassenaufbau.	Filtermassenaufbau auf richtige Reihenfolge prüfen (siehe III).
Filtervlies nicht erneuert.	Filtervlies bei jeder Reinigung unbedingt erneuern.
Pumpe verschmutzt.	Pumpenkammer, Kühl- und Schmierkanal reinigen (EHEIM Reinigungsset Nr. 4009560).
Wasserkreislauf nicht richtig hergestellt.	Durch mehrmaliges pumpen Wasser ansaugen (siehe Kap. 5, Schritt 17-21). Darauf achten, dass sich während des Befüllens das Düsenrohr über der Wasseroberfläche befindet, damit das Gerät optimal entlüftet.
Zu viel Zubehör am Schlauchsystem installiert.	Angeschlossenes Zubehör mindert Filterleistung. Zubehör (z.B. CO2, UV-Klärer) entfernen oder über separaten Wasserkreislauf betreiben.

... sich Luft im Filter befindet?

Ursache	Behebung
Standort des Filters.	Die Oberkante des Pumpenkopfes sollte mindestens 10 cm unterhalb der Wasseroberfläche liegen. Ideal: unterhalb des Aquariums.
Luft wird über Schlauchinstallation angesaugt.	Schlauchverbindungen auf richtigen Sitz und undichte Stellen prüfen und ggf. austauschen.
Zusätzliche Luftversorgung im Aquarium (z.B.: Membranpumpe).	Ausströmer der Luftpumpe nicht in der Nähe des Ansaugrohres platzieren.
Filtermassen verschmutzt.	Filtermassen reinigen.
Filtermassen in Netzbeutel abgefüllt.	Filtermassen nur lose in Filterkörbe einfüllen.

... die Pumpe sehr laut läuft?

Ursache	Behebung
Lagerhülse nicht oder falsch eingebaut.	Lagerhülse richtig einbauen, ggf. ersetzen.
Keramikachse gebrochen.	Keramikachse erneuern.

10. Außerbetriebnahme und Entsorgung

Lagerung

1. Gerät vom Aquarium deinstallieren
2. Gerät reinigen
3. An frostsicheren Ort lagern.

Entsorgen

Beachten Sie im Falle der Entsorgung des Geräts die jeweiligen gesetzlichen Vorschriften. Information zur Entsorgung von elektrischen und elektronischen Geräten in der europäischen Gemeinschaft: Innerhalb der Europäischen Gemeinschaft wird für elektrisch betriebene Geräte die Entsorgung durch nationale Regelungen vorgegeben, die auf der EU-Richtlinie 2012/19/EU über Elektronik-Altgeräte (WEEE) basieren. Danach darf das Gerät nicht mehr mit dem kommunalen oder Hausmüll entsorgt werden. Das Gerät wird bei den kommunalen Sammelstellen bzw. Wertstoffhöfen kostenlos entgegengenommen. Die Produktverpackung besteht aus recyclingfähigen Materialien. Entsorgen Sie diese umweltgerecht und führen diese der Wiederverwertung zu.

Für Deutschland gilt: Besitzer von Altgeräten aus privaten Haushalten können diese bei den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern oder Vertreibern im Sinne des ElektroG eingerichteten Rücknahmestellen unentgeltlich abgeben.

11. Technische Daten

siehe Seite 214

12. Ersatzteile

siehe Seite 215

Aquarium exterior filters professionel 5e 450 (type 2076380) and 700 (type 2078380)

Stecken Sie den Stecker der Netzleitung in die Netzsteckdose.

11. Technische gegevens

Zie pag. 214

12. Reserveonderdelen

Zie pag. 215

Hiermit erklärt EHEIM GmbH & Co. KG, dass der Funkanlagentyp EHEIM professionel 5e der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.eheim.com

Vervielfältigungen oder Kopien – auch auszugsweise – nur mit ausdrücklicher Genehmigung des Herstellers.
