Original-Bedienungsanleitung Aquarium-Außenfilter classicVARIO+e

1. Allgemeine Benutzerhinweise

Informationen zum Gebrauch der Bedienungsanleitung

Bevor Sie das Gerät zum ersten Mal in Betrieb nehmen, muss die Bedienungsanleitung vollständig gelesen und verstanden werden. Betrachten Sie die Bedienungsanleitung als Teil des Produkts und bewahren Sie sie gut und erreichbar auf. Fügen Sie diese Bedienungsanleitung bei Weitergabe des Geräts an Dritte bei.

Symbolerklärung

Die folgenden Symbole werden auf dem Gerät verwendet:

Das Gerät darf nur in Innenräumen für aquaristische Einsatzbereiche verwendet werden.

Das Gerät besitzt die Schutzklasse III.

IP X4

Das Symbol weist darauf hin, dass das Gerät gegen Spritzwasser geschützt ist geschützt ist.

Das Gerät ist nach den jeweiligen nationalen Vorschriften und Richtlinien approbiert und entspricht den EU-Normen.

Die folgenden Symbole und Signalworte werden in dieser Bedienungsanleitung verwendet:

GEFAHR!

Das Symbol weist auf eine drohende Gefahr durch Stromschlag hin, die den Tod oder eine schwere Körperverletzung zur Folge haben kann.

GEFAHR!

Das Symbol weist auf eine drohende Gefahr hin, die den Tod oder eine schwere Körperverletzung zur Folge haben kann.

WARNUNG!

Das Symbol weist auf eine drohende Gefahr hin, die eine mittlere bis leichte Körperverletzung oder ein gesundheitliches Risiko zur Folge haben kann.

VORSICHT!

Das Symbol weist auf die Gefahr von Sachschäden hin.

Hinweis mit nützlichen Informationen und Tipps.

Darstellungskonvention:

☒ A Verweis auf eine Abbildung, hier Verweis auf Abbildung A.

Sie werden zu einer Handlung aufgefordert.

2. Einsatzgebiet

Das Gerät und alle im Lieferumfang enthaltenen Teile sind für die Benutzung im privaten Bereich bestimmt und dürfen ausschließlich verwendet werden:

• zur Reinigung von Aquarienwasser von Süss- und Meerwasseraquarien
• in Innenräumen

- unter Einhaltung der technischen Daten

Für das Gerät gelten folgende Einschränkungen:

• nicht für gewerbliche oder industrielle Zwecke verwenden.
• die Wassertemperatur darf 35°C nicht überschreiten.
• nicht gefördert werden dürfen ätzende, leicht brennbare, aggressive oder explosive Stoffe, Lebensmittel sowie Trinkwasser.
• niemals ohne Wasserdurchfluss betreiben.

3. Sicherheitshinweise

Von diesem Gerät können Gefahren für Personen und Sachwerte ausgehen, wenn das Gerät unsachgemäß bzw. nicht dem Verwendungszweck entsprechend eingesetzt wird oder wenn die Sicherheitshinweise nicht beachtet werden.

Für Ihre Sicherheit

• Die Geräteverpackung und Kleinteile nicht in die Hände von Kindern oder Personen, die sich ihrer Handlungen nicht bewusst sind, gelangen lassen, da hiervon Gefahren ausgehen können (Erstickungsgefahr!). Von Tieren fern halten.
• Nur für EU-Länder:

Dieses Gerät kann von Kindern ab 3 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
- Das Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder mentalen Fähigkeiten oder mangelnder Erfahrung und Wissen verwendet werden, es sei denn, sie werden beaufsichtigt oder instruiert. Kinder, müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen.
- Führen Sie vor Benutzung eine Sichtkontrolle durch, um sicherzustellen, dass das Gerät, insbesondere Netzkabel und Stecker, unbeschädigt sind.
- Benutzen Sie das Gerät nicht, wenn es nicht ordnungsgemäß funktioniert oder wenn es beschädigt ist.
- Benutzen Sie das Gerät niemals mit einem beschädigten Netzkabel oder Netzteil.
- Das Netzkabel dieses Gerätes kann nicht ersetzt werden. Bei Beschädigung der Netzanschlussleitung ist das Gerät zu verschrotten.
- Reparaturen dürfen ausschließlich von einer EHEIM Servicestelle durchgeführt werden.
- Tragen Sie das Gerät nicht am Netzkabel und ziehen Sie zum Trennen vom Stromnetz immer am Stecker und nicht am Kabel oder Gerät.
- Schützen Sie das Netzkabel vor Hitze, Öl und scharfen Kanten.
- Führen Sie nur Arbeiten durch, die in dieser Anleitung beschrieben sind.
- Nehmen Sie niemals technische Änderungen am Gerät vor.
- Verwenden Sie nur Original-Ersatzteile und -Zubehör für das Gerät.
- Das Gerät sollte über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maximal 30 mA abgesichert sein. Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.
- Trennen Sie grundsätzlich alle Geräte im Aquarium vom Stromnetz, wenn sie nicht benutzt werden, bevor Sie Teile ein- bzw. ausbauen und vor allen Reinigungs- und Wartungsarbeiten.
- Schützen Sie Steckdose und Netzstecker vor Feuchtigkeit. Es empfiehlt sich mit dem Netzkabel eine Tropfschlaufe zu bilden, die verhindert, dass evtl. am Kabel entlang laufendes Wasser zur Steckdose gelangt und dadurch ein Kurzschluss verursacht wird.
- Die elektrischen Daten des Gerätes müssen mit den Daten des Stromnetzes übereinstimmen. Sie finden diese Daten auf dem Typenschild, der Verpackung oder in dieser Anleitung.
- Dieses Gerät wird ohne Erdungsanschluss betrieben.
- Verwenden Sie nur das mit dem Filter gelieferte Netzteil. Im Ersatzbedarf muss das original EHEIM Netzteil benutzt werden.

POWER SUPPLY CORD DRIP LOOP AC/DC ADAPTER ADOAFLAM TANK

4. Lieferumfang und Bauteileübersicht (siehe I)

① Pumpenkopf ② Filterbehälter ③ Schlauchanschluss Druckseite ④ Schlauchanschluss Saugseite ⑤ Filtereinsatz
⑥ 5x Filtermatte (blau) ⑦ Filtervlies (weiß) ⑧ Kohlevlies ⑨ Ansaugrohr ⑩ Ansaugkorb ⑪ 4x Sauger mit Klemmbügel
⑫ Auslaufbogen ⑬ Düsenrohr ⑭ Stopfen ⑮ 2x Doppelhahn mit Schnelltrennkupplung ⑯ Schraubhülse ⑰ Schlauch
⑱ Netzteil ⑲ Netzkabel ⑳ Status-LED ㉑ Dichtungsring ㉒ 4x Spannbügel ㉓ Verriegelungsteil ㉔ Pumpendeckel
⑲ Pumpenrad mit Achse

5. Vorbereitung (Siehe II und III)

1 Prüfen Sie, ob alle Teile vorhanden sind.

II. 1. Verbinden Sie Ansaugkorb mit Ansaugrohr.

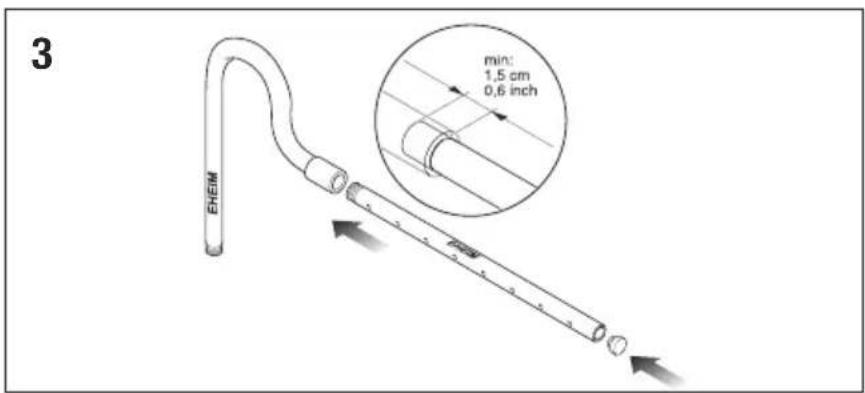

1. Schneiden Sie ein Schlauchstück (min. 1,5 cm) vom beiliegenden Schlauch ab und verbinden Sie damit den Auslaufbogen mit dem Düsenrohr.

2. Verschließen Sie das Düsenrohrende mit dem Stopfen.

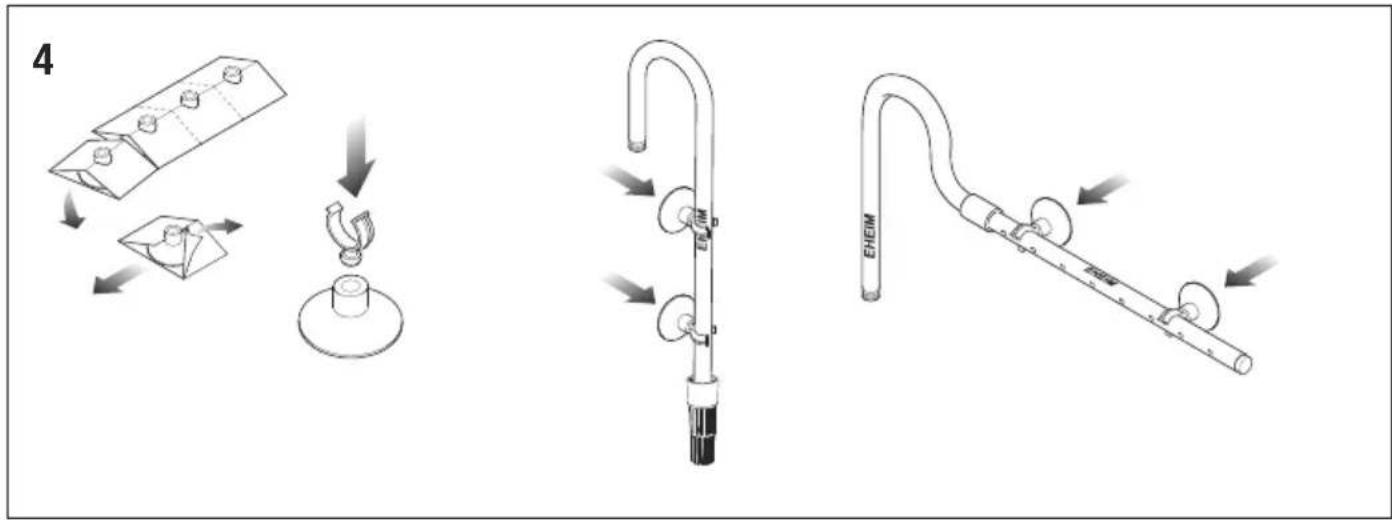

3. Verbinden Sie Klemmbügel und Sauger und clipsen Sie diese (je 2x) auf Ansaug- und Düsenrohr.

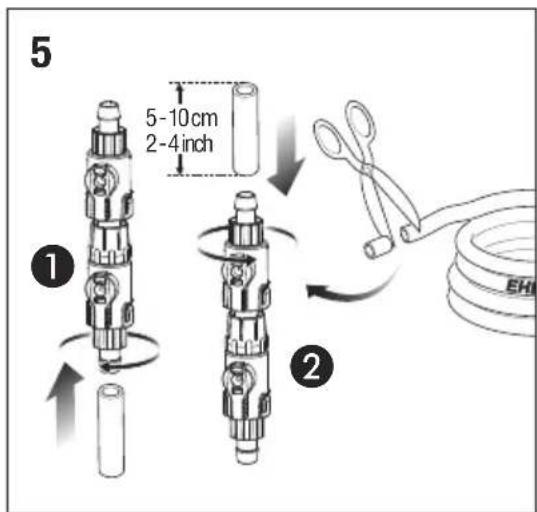

4. Schneiden Sie 2 weitere Schlauchstück je ca. 5 – 10 cm vom Schlauch ab und verbinden Sie je ein Schlauchstück mit einem Doppelhahn. Zur Sicherung der Schlauchverbindung drehen Sie die Überwurfmutter über den Schlauch.

5. Verbinden Sie das Netzteil mit dem Netzkabel.

☒ III. 1. Öffnen Sie alle 4 Spannbügel und nehmen Sie den Pumpenkopf vom Filterbehälter ab.

1. Nehmen Sie den Filtereinsatz am Griff heraus und öffnen Sie den Deckel durch eine Linksdrehung.

2. Nehmen Sie alle Filtermatten heraus und spülen Sie sie unter fließendem Wasser leicht aus.

3. Legen Sie die Filtermedien gemäß Abbildung 4.1: ⓐ 5 Schaumstoffmatten blau, ⓑ Wattevlies weiß, Ⓒ Kohlevlies schwarz als oberste Schicht auflegen, wieder in den Filtereinsatz ein und schließen Sie den Deckel.

Abbildung 4.2 (optional): ⓐ EHEIM MECH, EHEIM MECHpro oder EHEIM bioMECH, ⓑ 1 Schaumstoffmatte blau, ⓒ EHEIM SUBSTRAT oder EHEIM SUBSTRATpro ⓔ Wattevlies weiß, ⓖ Kohlevlies schwarz als oberste Schicht.

Das Kohlevlies dient zur Adsorption möglicher gelöster Schadstoffe im Wasser bei der Neueinrichtung eines Aquariums. Nach einer Einlaufzeit von ca. 2 – 4 Wochen soll Kohlevlies entfernt werden.

1. Setzen Sie den Pumpenkopf wieder auf den Filterbehälter auf.

Achten Sie darauf, dass der Dichtungsring korrekt in seiner Führung liegt und nicht beschädigt oder verschmutzt ist.

1. Verschließen Sie alle 4 Spannbügel.

6. Installation

☒ A Filter unter dem Aquarium platzieren - zumindest aber muss der Pumpenkopf min. 10 cm unterhalb des Aquarienwasserspiegels liegen.

- Bei der Wahl des Gerätestandortes auf die Aufstellhöhe achten. Um eine optimale Funktionssicherheit zu erzielen, dürfen zwischen Wasseroberfläche und Filterboden max. 180 cm liegen.

- Filter grundsätzlich nur aufrecht stehend betreiben.

☒ B Montieren Sie das Düsenrohr durch festes Andrücken an einer Seitenscheibe.

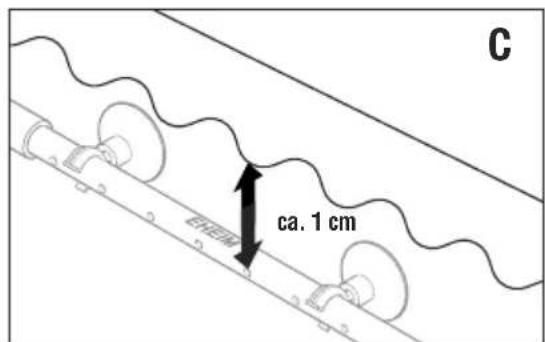

☒ C Platzieren Sie das Düsenrohr so, dass es ca. 1 cm unterhalb der Wasseroberfläche ist und die Düsen parallel zur Oberfläche ausgerichtet sind.

☒ D Ansaugrohr in der hinteren Ecke derselben Seitenscheibe mit den Saugern befestigen.

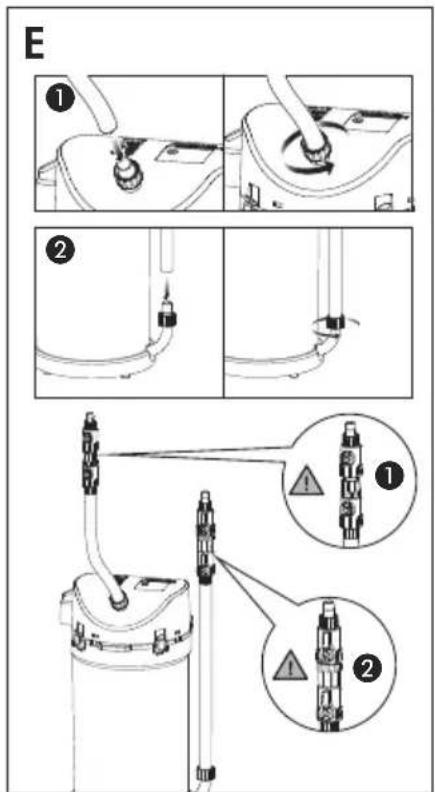

☒ E Verbinden Sie den Doppelhahn ① mit dem Schlauchanschluss (Saugseite) am Filterbehälter und den Doppelhahn ② mit dem Schlauchanschluss am Pumpenkopf.

1. Verbinden Sie den Doppelhahn der Saugseite (am Filterbehälter) mit dem Ansaugrohr und den Doppelhahn der Druckseite (am Pumpenkopf) mit dem Düsenrohr.
2. Sichern Sie alle Schlauchverbindungen mit den Überwurfmuttern.

Schlauchlängen so kurz wie möglich halten, um Schlaufen und Knicke zu verhindern und Strömungswiderstände zu minimieren.

7. Inbetriebnahme

1. Trennen Sie auf der Druckseite die Verbindung zwischen Auslaufbogen und Düsenrohr.
2. Saugen Sie am Ende des Auslaufbogens kurz an bis sich das Filtersystem selbsttätig mit Wasser füllt.
3. Ist der Wasserkreislauf hergestellt, verbinden Sie wieder den Auslaufbogen mit dem Düsenrohr.
4. Stecken Sie das Kabel des Netzteils am Pumpenkopf ein.

8. Bedienung

Systemvoraussetzung

WLAN-fähige Endgeräte (Smart-Phone, Tablet, Notebook etc.).

Netzwerk erstellen

1. Stecken Sie das Netzkabel des Netzteils in die Netzsteckdose. Die Status-LED ⑳ leuchtet.
2. Status-LED blinkt weiß: Netzwerk wird gesucht bzw. erstellt.
3. Status-LED leuchtet blau: Ein neues Netzwerk wurde erstellt (Masterbetrieb).

Verbinden mit WLAN-Netzwerk

1. Öffnen Sie die Netzwerkeinstellungen Ihres Endgerätes (Smart-Phone, Tablet, Notebook etc.).
2. Verbinden Sie Ihr Endgerät mit dem WLAN-Netzwerk des Gerätes (SSID) EHEIM classicVARIO XXXXXXXX.
3. Geben Sie den Netzwerksicherheitsschlüssel (Key) ein.

Sie finden den Netzwerksicherheitsschlüssel (Key) auf der Haube des Filters.

Alternativ können Sie auch den QR-Code 1 (siehe Etikett) für den Verbindungsaufbau scannen.

Aufrufen der Website

1. Öffnen Sie Ihren Webbrowser und geben Sie folgende Web-Adresse ein: http://192.168.1.1

Alternativ können Sie auch den QR-Code 2 (siehe Etikett) scannen um die Software im Browser zu öffnen.

Erstkonfiguration

1. Wählen Sie die gewünschte Sprache aus der Sprachauswahl und folgen Sie den Anweisungen für die Erstkonfiguration.

Bedeutung Status-LED

• Status-LED blinkt weiß: Netzwerk wird gesucht bzw. erstellt
• Status-LED leuchtet blau: Gerät ist im Masterbetrieb
• Status-LED leuchtet grün: Gerät ist mit einem anderen EHEIMdigital-Gerät verbunden

Reset

Berühren Sie das Touchfeld unterhalb der Status-LED ⑳ für ca. 8 – 10 Sekunden bis die Status-LED im Farbwechsel leuchtet.

• Der Reset ist abgeschlossen sobald die Status-LED grün leuchtet. Das Gerät erstellt das Netzwerk erneut.
• Netzwerksicherheitsschlüssel (Key) und QR-Code 1 sind ungültig. Die Verbindung mit dem Netzwerk ist ohne Netzwerksicherheitsschlüssel (Key) möglich.

9. Reinigung

1. Ziehen Sie den Netzstecker des Netzteils aus der Steckdose.

H 2. Verschließen Sie alle Absperrhebel der Doppelhähne.

1. Trennen Sie beiden Doppelhähne durch Linksdrehung der Schraubhülsen.

☒ III. 4. Öffnen Sie alle 4 Spannbügel und nehmen Sie den Pumpenkopf vom Filterbehälter ab.

1. Nehmen Sie den Filtereinsatz am Griff heraus und öffnen Sie den Deckel durch eine Linksdrehung.

2. Nehmen Sie alle Filtermatten heraus und spülen Sie sie unter fließendem Wasser leicht aus.

3. Legen Sie die Filtermedien gemäß Abbildung 4.1 bzw. 4.2 wieder in den Filtereinsatz ein und schließen Sie den Deckel.

4. Setzen Sie den Pumpenkopf wieder auf den Filterbehälter auf.

Achten Sie darauf, dass der Dichtungsring korrekt in seiner Führung liegt und nicht beschädigt oder verschmutzt ist.

1. Verschließen Sie alle 4 Spannbügel.

2. Verbinden Sie die Doppelhähne durch Rechtsdrehung der Schraubhülsen.

3. Stellen Sie den Wasserkreislauf wieder her. Wenn das Filtersystem vollständig mit Wasser gefüllt ist, das Gerät durch Einstecken des Netzsteckers in Betrieb nehmen.

10. Wartung

☒ I 1. Ziehen den Netzstecker und nehmen Sie den Pumpenkopf, wie im Kapitel 9. Reinigung Punkt 1 - 4 beschrieben, ab.

1. Offnen Sie das Verriegelungsteil und nehmen Sie den Pumpendeckel ab.

2. Nehmen Sie das Pumpenrad vorsichtig aus der Pumpenkammer.

3. Reinigen Sie alle Teile unter fließenden Wasser mit einer Bürste.

Vorsicht Bruchgefahr: Die Achse des Pumpenrades besteht aus Keramik.

1. Reinigen Sie die Pumpenkammer am besten mit der Reingungsbürste 4009560.

2. Montieren Sie alle Pumpenteile in umgekehrter Reihenfolge.

11. Außerbetriebnahme und Entsorgung

Entsorgen

Beachten Sie im Falle der Entsorgung des Geräts die jeweiligen gesetzlichen Vorschriften. Information zur Entsorgung von elektrischen und elektronischen Geräten in der europäischen Gemeinschaft: Innerhalb der Europäischen Gemeinschaft wird für elektrisch betriebene Geräte die Entsorgung durch nationale Regelungen vorgegeben, die auf der EU-Richtlinie 2012/19/EU über Elektronik-Altgeräte (WEEE) basieren. Danach darf das Gerät nicht mehr mit dem kommunalen oder Hausmüll entsorgt werden. Das Gerät wird bei den kommunalen Sammelstellen bzw. Wertstoffhöfen kostenlos entgegengenommen. Die Produktverpackung besteht aus recyclingfähigen Materialien. Entsorgen Sie diese umweltgerecht und führen diese der Wiederverwertung zu.

Für Deutschland gilt: Besitzer von Altgeräten aus privaten Haushalten können diese bei den Sammelstellen der öffentlich-rechtlichen Entsorgungsträgern oder bei den von Herstellern oder Vertreibern im Sinne des ElektroG eingerichteten Rücknahmestellen unentgeltlich abgeben.

12. Technische Daten

Siehe Seite 128
