classicVARIO+e 250 - 수족관 필터 EHEIM - 무료 사용 설명서

사용 설명서 classicVARIO+e 250 EHEIM

외부 수족관 필터 classicVARIO+e

1. 일반 사용자 지침

조작 매뉴얼 사용에 대한 정보

기기를 처음 사용하기 전에 사용 설명서를 완전히 읽고 이해해야 합니다.

조작 매뉴얼을 제품의 일부로 여기고 안전하고 접근하기 쉬운 장소에 보관하십시오.

기기를 제3자에게 전달하는 경우 이 조작 매뉴얼을 함께 전달하십시오.

기호 소개

기기에서 사용되는 기호는 다음과 같습니다.

이 기기는 실내에서만 사용해야 하며, 수족관 전용이어야 합니다.

이 기기는 보호 등급 III 입니다.

IP X4 기호는 장치가 튀는 물로부터 보호됨을 나타냅니다.

CE 이 기기는 관련 국가 규정 및 지침에 따라 인증되었으며, EU 표준을 준수합니다.

이 조작 매뉴얼에는 다음과 같은 기호 및 신호가 사용됩니다.

위험

이 기호는 사망이나 중상을 초래할 수 있는 감전 위험이 있음을 나 타냅니다.

위험

이 기호는 사망이나 중상을 초래할 수 있는 위험을 나타냅니다.

경고

이 기호는 중상 또는 건강상의 위험을 초래할 수 있는 위험을 나타냅니다.

주의

이 기호는 물질적 손상의 위험을 나타냅니다.

유용한 정보와 팀을 기억하십시오.

인쇄 규칙:

☒A 그림에 대한 참조. 이 경우 그림 A를 참조하십시오.

▶ 작업을 수행하라는 메시지입니다.

2. 적용

기기 및 납품 범위에 포함되는 모든 부품은 개인 용도로 사용되어야 하며, 다음 사항에만 사용해야 합니다:

• 담수 및 해수 수족관의 수족관 물 청소용
  • 실내
  -기술 데이터에 따라

장치에는 다음 제한 사항이 적용됩니다:

• 상업적 또는 산업용으로 사용하지 마십시오.
  -수온은 35°C를 초과해서는 안 됩니다.
• 부식성, 가연성, 공격적 또는 폭발성 물질, 식품 및 식수.
• 물 흐름 없이는 절대 작동하지 마십시오.

3. 안전지침

기기를 잘못 사용하거나 의도한 대로 사용하지 않거나 안전지침 유의하지 않을 경우, 사람과 재산에 대한 위험이 이 기기에서 발 할 수 있습니다. 당신의 안전을 위해

제품 포장이나 작은 부품을 어린이 또는 자신의 행동에 대해 올바르게 인지하지 못하는 자의 손이 달지 않는 곳에 보관하십시오. 그렇지 않을 경우 위험이 발생할 수 있습니다(질 식 위험!) 반려동물과 접촉하지 않도록 보관하십시오.
- 유럽시장전용:

이 기기는 3세 이상의 어린이가 사용할 수 있으나 신체적, 정신적 능력이 제한된 사람 (아이 포함)이나 안전을 담당하는 사람의 감독을 받지 아니하거나 그 사람으로부터 장 비 사용 방법에 대한 지시를 받지않은, 경험이나 지식이 없는 사람을 위한 것이 아닙니다. 어린이가 이 장비를 가지고 노는 것을 허용하지 마십시오. 어린이가 감독 없이 청소 하거나 사용자 유지보수를 수행하지 않도록 하십시오.
- 신체적 감각적 또는 정신적 능력이 제한되어 있거나 경험과 지식이 부족 한 사람(어린이 포함) 은 감독이나 지 시를 받지 않는 한 장치를 사용 할 수 없습니다 어린이가 장치를 가지고 놀지 않 도록감독해야 합니다.
-사용하기 전에 육안 검사를 수행하여 장치, 특히 전원 코드와 플러그가 손상되지 않았는지 확인하십시오.
- 제대로 작동하지 않거나 손상된 경우 장치를 사용하지 마십시오.
- 손상된 전원 케이블이나 전원 공급 장치와 함께 제품을 사용하지 마세요.
- 이 기기의 전원 케이블은 교체할 수 없습니다. 전원 코드가 손상된 경우 장치를 폐기해야 합니다.
- 수리는 EHEIM 서비스 센터에서만 수행할 수 있습니다.
- 전원 코드를 잡고 장치를 옮기지 마십시오.주전원에서 분리할 때는 항상 케이블이나 장치가 아닌 플러그를 잡아당기십시오.
- 열, 기름 및 날카로운 모서리로부터 전원 코드를 보호하십시오.
- 이 지침에 설명된 작업만 수행하십시오.
- 장치를 기술적으로 변경하지 마십시오.
- 장치용 정품 예비 부품 및 액세서리만 사용하십시오.
- 이 장치는 최대 정격 잔류 전류가 30mA인 잔류 전류 장치로 보호해야 합니다. 질문이나 문제가 있으면 전기 기술자에게 문의 하십시오.
- 사용하지 않을 때, 부품을 설치 또는 제거하기 전, 모든 청소 및 유지 보수 작업 전에 항상 수 족관의 모든 장치를 전원 공급 장치에서 분리하십시오.
- 소켓과 전원 플러그를 습기로부터 보호하십시오. 케이블을 따라 흐르는 물이 소켓에 도달하여 단락을 일으키는 것을 방지하기 위해 주전원 케이블에 드립 루프를 형성하는 것이 좋습니다.
- 장치의 전기 데이터는 장치의 데이터와 일치해야 합니다. 전력망을 일치시킴니다. 이 데이터는 다음에서 찾을 수 있습니다. 명판, 포장 또는 이 설명서에 나와 있습니다.
- 이 장치는 접지 연결 없이 작동합니다.
- 필터와 함께 제공된 전원 공급 장치만 사용하십시오. 교체 시에는 반드시 정품 EHEIM 전원 공급 장치를 사용해야 합니다.

POWER SUPPLY CORD DRIP LOOP AC/DC ADAPTER ACUAFIUM TANK

4. 제공범위 및 구성 요소 개요(I 참조)

① 펌프 헤드 ② 필터 용기 ③ 호스 연결 압력 측 ④ 호스 연결 흡입 측 ⑤ 필터 인서트 ⑥ 필터 매트 5개(파란색) ⑦ 필터 플리스(흰색) ⑧ 카본 플리스 ⑨ 흡입 파이프 ⑩ 흡입 바구니 ⑪ 클램핑 브래킷이 있는 4개의 흡입 컥 ⑫ 배출구 엘보 ⑬ 노즐 파이프 ⑭ 플러그 ⑮ 빠른 분리 커플링이 있는 더블 탐 2개 ⑯ 나사 슬리브 ⑰ 호스 ⑱ 전원 공급 장치 ⑲ 메인 케이블 ㉓ 상태-LED ㉔ 실링 링 ㉕ 클램핑 브래킷 4개 ㉘ 잠금 부품 ㉙ 펌프 커버 ㉜ 액슬이 있는 펌프 훨

5. 준비(II 및 III 참조)

1 모든 부품이 있는지 확인합니다.

II.1. 흡입 바스켓을 흡입 파이프에 연결합니다.

2.동봉된 호스에서 호스 조각(최소 1.5cm)을 잘라 배출구 엘보우를 노즐 파이프에 연결하는 데 사용합니다.
3. 노즐 파이프의 끝을 플러그로 달습니다.
4. 클램핑 브래킷과 흡입 컥을 연결하고 흡입 파이프와 노즐 파이프에 클립으로 고정합니다(각각 2개씩).
5. 호스에서 각각 약 5\~10cm 정도 더 잘라 호스 2개를 더 자르고 호스 한 개를 이중 탱에 연결합니다. 호스 연결을 고정하려면 유니온 너트를 호스 위에 조입니다.
6. 전원 공급 장치를 전원 케이블에 연결합니다.

Ⅲ.1.4개의 클램핑 브래킷을 모두 열고 필터 용기에서 펌프 헤드를 제거합니다.

1. 손잡이로 필터 삽입물을 제거하고 시계 반대 방향으로 돌려 뚜껑을 엽니다.
   3.모든 필터 매트를 제거하고 흐르는 물에 부드럽게 행굽니다.
   4.그림 4.1과 같이 필터 매체를 필터 인서트에 다시 넣고 ⓐ 파란색 품 매트 5개, ⓑ 흰색 탈지면 폴리스, Ⓐ 검은색 카본 폴리스를 맨 위층으로 배치한 후 뚜껑을 달습니다.

그림 4.2(옵션): 파란색 품 매트 1개, ⓐ EHEIM MECH, EHEIM MECHpro 또는 EHEIM bioMECH, ⓑ 흰색 면모 플리스, ⓒ 검은색 카본 플리스, ⓔ 흰색 면모 플리스, ⓖ 검은색 카본 플리스 상단 레이어.

카본 플리스는 새 수족관을 설치할 때 물에 녹아 있을 수 있는 오염 물질을 흡착하는 데 사용됩니다. 카본 플리스는 약 2\~4 주의 적응 기간이 지난 후 제거해야 합니다.

1. 펌프 헤드를 필터 용기에 다시 놓습니다.

셀링 링이 가이드에 올바르게 배치되어 있고 손상되거나 더러워지지 않았는지 확인합니다.

1. 4개의 클램핑 브래킷을 모두 달습니다.

6. 설치

☒ A 필터를 수족관 아래에 놓을 때는 펌프 헤드가 수족관 수위보다 최소 10cm 아래에 있어야 합니다.

• 기기의 위치를 선택할 때 설치 높이에 주의하세요. 최적의기능적 안정성을 얻으려면 수면과 필터 베이스 사이의 최대 거리가 180cm를 초과하지 않아야 합니다.
• 필터는 항상 똑바로 세워서 작동하세요.

☒ B 노즐 파이프를 측면 디스크에 단단히 눌러 장착합니다.
☒ C 노즐 파이프가 수면에서 약 1cm 아래에 있고 노즐이 수면과 평행이 되도록 배치합니다.
☒ D 흡입 컵과 함께 같은 측면 창 뒤쪽 모서리에 흡입 파이프를 부착합니다.
E 이중 탑 1 를 필터 용기의 호스 연결부(흡입 쪽)에 연결하고 이중 탑 2 를 펌프 헤드의 호스 연결부에 연결합니다.
F 1. 흡입 쪽(필터 탱크에 있는)의 이종 탱을 흡입 파이프에 연결하고 압력 쪽(펌프 헤드에 있는)의 이종 탱을 노졸 파이프에 연결합니다.
2. 모든 호스 연결부를 유니온 너트로 고정합니다.

루프와 꼬임을 방지하고 흐름 저항을 최소화하기 위해 호스 길이를 가능한 짧게 유지하세요.

7. 커미셔닝

G 1. 압력 측의 배출구 엘보와 노즐 파이프 사이의 연결을 분리합니다.

1. 필터 시스템이 자동으로 물이 채워질 때까지 배출구 구부러진 부분 끝에서 짧게 흡입합니다.

2. 물 회로가 설정되면 배출구 엘보우를 노즐 파이프에 다시 연결합니다.

3. 전원 공급 케이블을 펌프 헤드에 연결합니다.

8. 서비스

시스템 요구 사항

Wi-Fi 지원 최종 장치(스마트폰, 태블릿, 노트북 등).

네트워크 생성

1. 전원 코드를 전원 콘센트에 꽃습니다. 상태 LED ⑳가 켜집니다.

2. 상태 LED 가 흰색으로 깜박임:장치 네트워크가 생성되고 있습니다.

3. 상태 LED가 파란색으로 켜짐: 장치가 네트워크를 생성했습니다 (마스터 모드).

네트워크에 연결

1. 최종 장치 (스마트폰, 태블릿, 노트북 등) 의 네트워크 설정을 엽니다.
2. 최종 장치를 장치 (SSID) EHEIM classicVARIO XXXXXXXX 의 WiFi 네트워크 에 연결합니다.

네트워크 보안 키(Key)를 입력합니다.

네트워크 보안 키는 필터 덮개에서 찾을 수 있습니다.

또는 QR코드 1(라벨 참조)을 스캔하여 연결을 설정할 수도 있습니다.

사이트 방문

5.웹 브라우저를 열고 다음 웹 주소를 입력하십시오: http://192.168.1.1

또는 QR코드2(라벨 참조)를 스캔하여 브라우저에서 소프트웨어를 열 수도 있습니다.

초기 구성

6.언어 선택에서 원하는 언어를 선택 하고 초기 구성 지침을 따릅니다.

상태 의의미

• 상태 LED가 흰색으로 깜박임: 네트워크 생성 중입니다.
• 상태 LED가 파란색으로 켜짐: 장치가 마스터 모드입니다.
• 상태 LED가 녹색으로 켜짐:장치가 다른 EHEIMdigital 장치에 연결 되었습니다.

초기화

상태 LED가 색이 바꾸어 켜질 때까지 약 8\~10초 동안 상태 LED ⑳ 아래의 터치 필드를 터치합니다.

• 상태 LED가 녹색으로 켜지면 재설정이 완료됩니다.장치가 네트워크를 다시 생성합니다.
• 네트워크 보안 키와 QR코드 1이 유효하지 않습니다. 네트워크 보안 키 없이도 네트워크에 연결할 수 있습니다.

9. 청소

1. 전원 공급 장치의 주 플러그를 소켓에서 빼냅니다.

H 2. 더블 탱의 모든 차단 레버를 달습니다.

1. 나사 슬리브를 시계 반대 방향으로 돌려 두 개의 더블 탱을 분리합니다.

Ⅲ.4.4개의 클램핑 브래킷을 모두 열고 필터 용기에서 펌프 헤드를 제거합니다.

1. 손잡이로 필터 삽입물을 제거하고 시계 반대 방향으로 돌려 뚜껑을 엕니다.
2. 모든 필터 매트를 제거하고 흐르는 물에 부드럽게 행굽니다.
   7.그림4.1또는4.2와 같이 필터 미디어를 필터 인서트에 다시 넣고 뚜껑을 닫습니다.
3. 펌프 헤드를 필터 용기에 다시 놓습니다.

씰링 링이 가이드에 올바르게 배치되어 있고 손상되거나 더러워지지 않았는지 확인합니다.

1. 4개의 클램핑 브래킷을 모두 닫습니다.
2. 나사 슬리브를 시계 방향으로 돌려 더블 탱을 연결합니다.
3. 물 회로를 복원합니다. 필터 시스템에 물이 완전히 채워지면 전원 플러그를 꽃아 제품을 작동시키세요.

10. 유지 관리

1. 9장 청소 포인트 1-4에 설명된 대로 전원 플러그를 분리하고 펌프 헤드를 제거합니다.
2. 잠금 부분을 열고 펌프 커버를 제거합니다.
3. 펌프 챔버에서 펌프 훨을 조심스럽게 제거합니다.
   4.흐르는 물에 브러시로 모든 부품을 닦습니다.

주의:펌프 임펠러의 샤프트는 세라믹으로 만들어져 있습니다.

5.4009560 청소용 브러시로 펌프 챔버를 청소하는 것이 가장 좋습니다.
6. 모든 펌프 부품을 역순으로 조립합니다.

11. 폐기 및 폐기

폐기

기기를 폐기할 때는 각 법령 규정에 유의합니다. 유럽 연합의 전기 및 전자 기기 처리에 관한 정보: 유럽 연합 내에서, 전기 작동 장치의 폐기는 폐전기 및 전자 장비에 관한 EU 지침 2012/19/EU에 근거한 국가 규정에 의해 관리됩니다. 해당 기기는 더 이상 지방자치 또는 가정용 폐기물로 폐기할 수 없습니다. 기기는 시립 수집 지점이나 재활용 센터에서 무료로 허용될 것입니다. 제품 포장은 재활용 가능한 재료로 구성되어 있습니다. 환경적으로 책임감 있는 방식으로 폐기하고 재활용할 수 있도록 하십시오.

12. 기술 데이터

페이지 참조 128

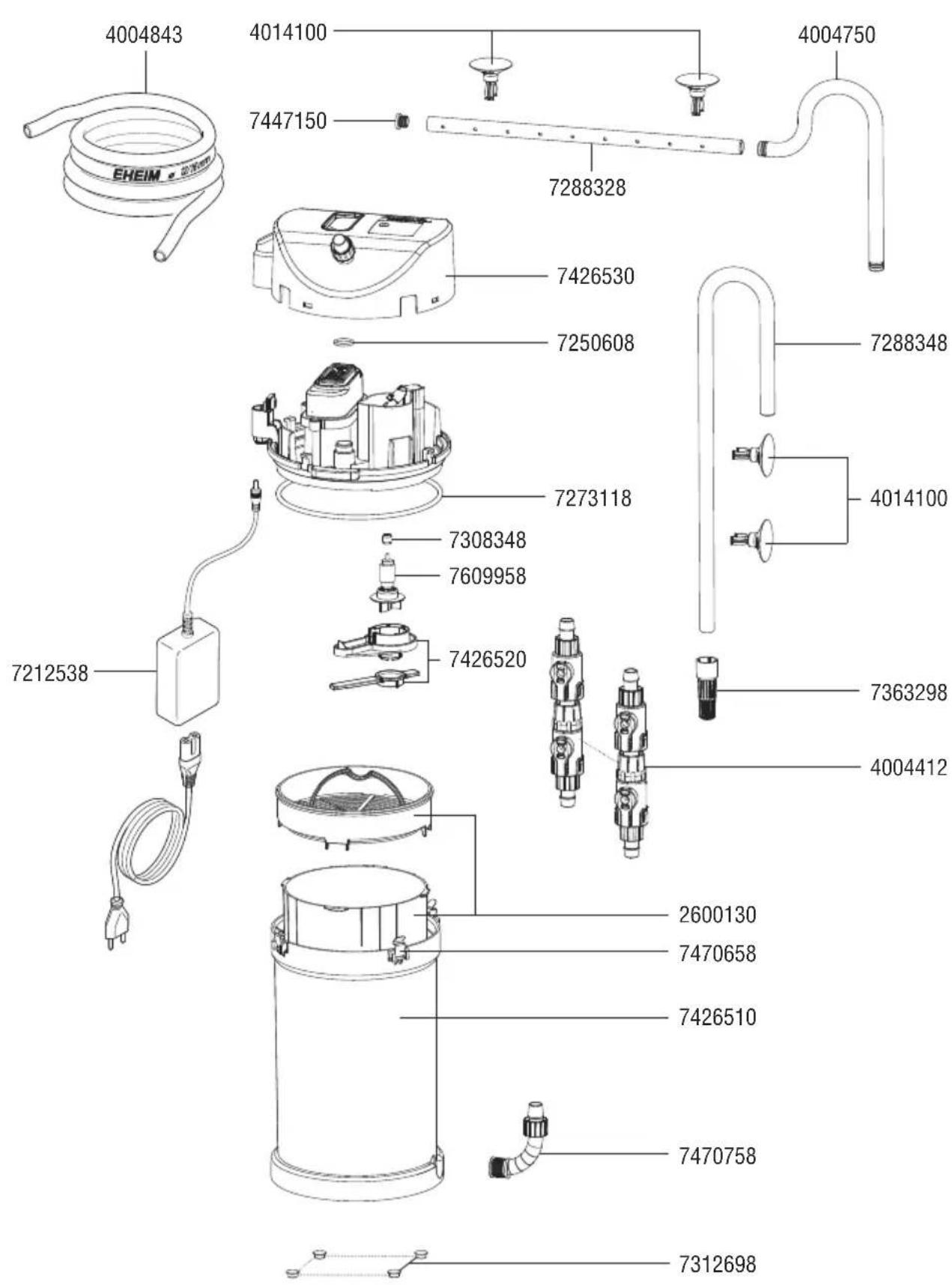

4004843 4014100 4004750 7447150 7288328 7426530 7250608 7288348 4014100 7212538 7308348 7609958 7273118 7426520 7363298 4004412 7212698 2600130 7470658 7426510 7470758

Typ / Type	classicVario2214
Für Aquarien bisFor aquariums up to	50 - 250 l11 - 55 Imp. gal.13 - 66 US gal.
PumpenleistungPump output	510 l/h112 Imp. gal./h135 US gal./h
Förderhöhe H_max .Delivery head wat. col.	1,80 m5'11"
LeistungsaufnahmePower consumption	1,7 - 9,8 W
BehältervolumenCanister volume	3,0 l0,7 Imp. gal.0,8 US gal.
Maße (∅ x H)Dimensions (∅ x h)	170 x 355 mm6.7 x 14 in.
Drahtlose DatenübertragungsartWireless data transmission	WiFi 2.4GHz – IEEE802.11 b/g/n
SicherheitsschlüsselSecurity keys	WPA, WPA2, WPA/WPA2
Ausgestrahlte SendeleistungTransmitting power	≤ 20 dBm
FrequenzbänderFrequency bands	Kanal | Channel 1 - 11 / 2412 MHz – 2462 MHz
