Produkttyp	Außenfilter für Zierteich mit integriertem UVC-Klärer
Modell	LOOPpro 38000
Marke	EHEIM
Abmessungen (L × B × H) mit UVC	750 × 640 × 435 mm
Wasserauslassdurchmesser	75 mm
Zulässige Wassertemperatur	+4 °C bis +35 °C
Pumpe enthalten	EHEIM FLOW6500
UVC-Klärer enthalten	EHEIM CLEARUVC-60
Filterleistung	Bis zu 38.000 L/h (maximaler Durchfluss)
Empfohlenes Teichvolumen	Bis zu 38.000 L (Schätzung)
Mitgelieferte Filtermedien	Filterschaum, Körbe mit EHEIM FILTERBIO, Vorfilterkissen
Hauptfunktionen	Mechanische und biologische Filtration sowie UVC-Klärung
Rückspülfunktion	Ja (Rückspüldüse enthalten)
Empfohlenes Reinigungsintervall	Ca. alle 4 Wochen
Austausch der Schwämme	Alle 2 bis 3 Waschgänge, 4 Schwämme zeitversetzt
Sicherheitsabstand UVC	Mindestens 2 Meter vom zugänglichen Bereich
Minimale Eintauchtiefe der Pumpe	20 cm (die Pumpe muss eingetaucht sein)
Winterlagerung	Frostfrei nach Reinigung
Gehäusematerial	UV-beständiger Kunststoff (Schätzung)
Anzahl der Verschlussclips	6

Häufig gestellte Fragen - LOOPpro 38000 EHEIM

Wie oft muss ich den EHEIM LOOPpro 38000 Filter reinigen?

Es wird empfohlen, den Verschmutzungsgrad etwa alle 4 Wochen zu überprüfen. Reinigen Sie das System, wenn der rote Bereich des Schwimmers sichtbar wird. Regelmäßige Reinigung verlängert die Lebensdauer des Geräts.

Wie tausche ich die Filterschaumstoffe aus?

Drehen Sie das Schaumstoffgehäuse nach rechts, ziehen Sie den Schaumstoff nach unten aus der Patrone und ersetzen Sie ihn. Um die bakteriologische Effizienz zu erhalten, ersetzen Sie immer nur 4 Schwämme gleichzeitig nach 2 bis 3 Waschgängen.

Welche Filtermedien sind beim LOOPpro 38000 enthalten?

Der Filter wird mit einer Schaumstofffilterpatrone, zwei Körben mit EHEIM FILTERBIO, einer Vorfilterschale und einem blauen Vorfilterkissen geliefert.

Kann ich diesen Filter in einem Teich mit Fischen verwenden?

Ja, das Gerät ist für die Reinigung von Zierteichen mit oder ohne Fische ausgelegt. Beachten Sie die technischen Daten und Sicherheitshinweise.

Wie bereite ich den Filter auf den Winter vor?

Reinigen Sie das Gerät gründlich und lagern Sie es dann an einem frostfreien Ort. Trennen Sie Pumpe und UVC-Klärer vor der Lagerung.

Welcher Sicherheitsabstand muss um den UVC-Klärer eingehalten werden?

Bei montiertem UVC-Klärer muss ein Sicherheitsabstand von mindestens 2 Metern eingehalten werden, um Stromschlagrisiken zu vermeiden.

Was sind die technischen Daten der mitgelieferten Pumpe?

Die mitgelieferte Pumpe ist eine EHEIM FLOW6500. Für detaillierte Spezifikationen (Durchfluss, Leistung, Förderhöhe) konsultieren Sie die separate Bedienungsanleitung der Pumpe.

Wie wechsle ich die UVC-Lampe des Klärers?

Der Austausch der UVC-Lampe wird in dieser Anleitung nicht beschrieben. Bitte beachten Sie die separate Bedienungsanleitung des EHEIM CLEARUVC-60 Klärers.

Was tun, wenn die Filterleistung nachlässt?

Überprüfen Sie, ob die Filter verschmutzt sind (reinigen Sie sie) und ob die Pumpe verstopft ist (reinigen Sie das Pumpengehäuse). Bei anderen Problemen wenden Sie sich an den EHEIM Kundendienst.

Welche Abmessungen hat der LOOPpro 38000 Filter?

Mit montiertem UVC-Klärer betragen die Abmessungen 750 mm Länge, 640 mm Breite und 435 mm Höhe.

BEDIENUNGSANLEITUNG LOOPpro 38000 EHEIM

de Bedienungsanleitung

en Operating manual

fr Mode d'emploi

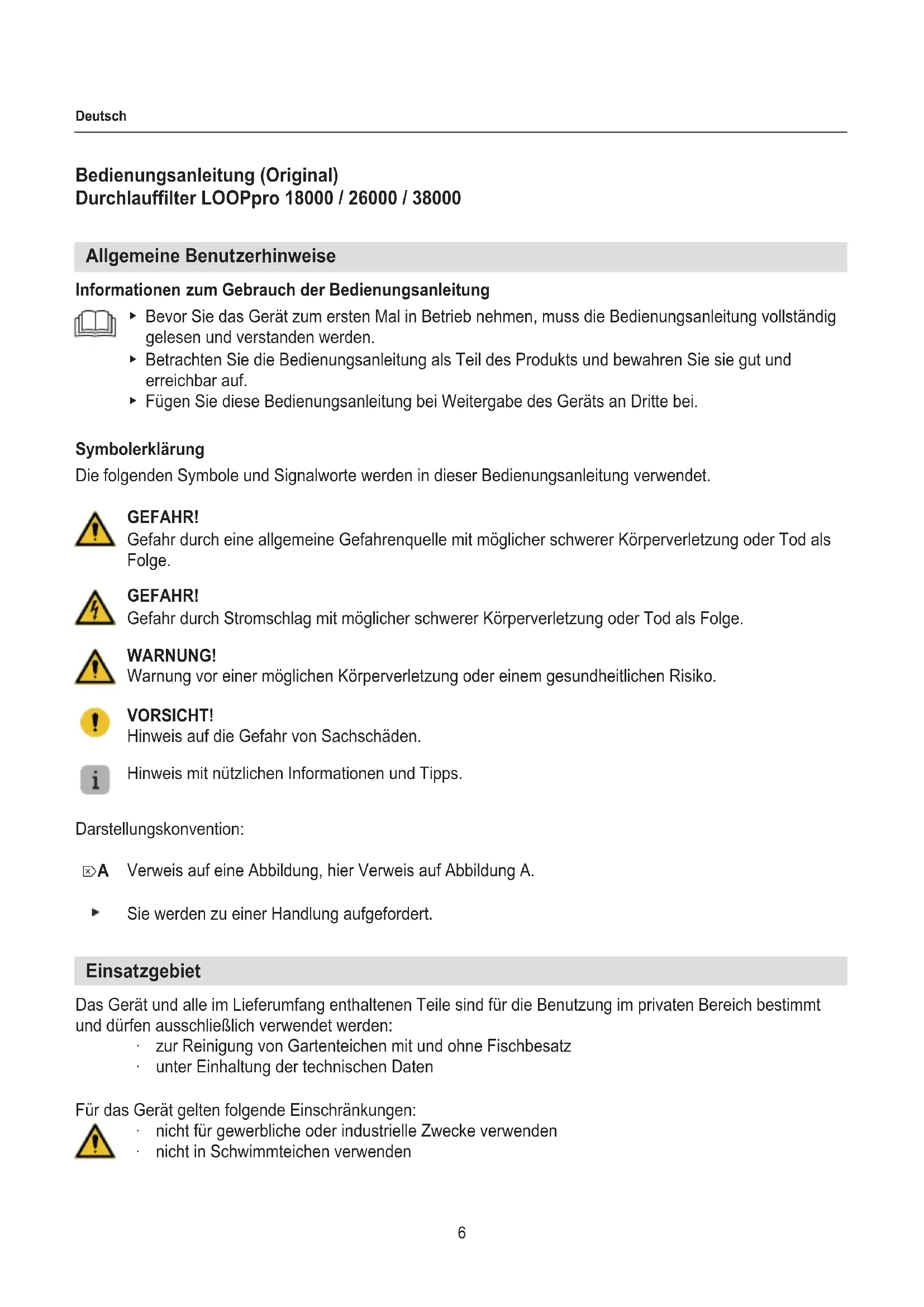

Bedienungsanleitung (Original)

Durchlauffilter LOOPpro 18000 / 26000 / 38000

Allgemeine Benutzerhinweise

Informationen zum Gebrauch der Bedienungsanleitung

• Bevor Sie das Gerät zum ersten Mal in Betrieb nehmen, muss die Bedienungsanleitung vollständig gelesen und verstanden werden.
  ▶ Betrachten Sie die Bedienungsanleitung als Teil des Produkts und bewahren Sie sie gut und erreichbar auf.
• Fügen Sie diese Bedienungsanleitung bei Weitergabe des Geräts an Dritte bei.

Symbolerklärung

Die folgenden Symbole und Signalworte werden in dieser Bedienungsanleitung verwendet.

GEFAHR!

Gefahr durch eine allgemeine Gefahrenquelle mit möglicher schwerer Körperverletzung oder Tod als Folge.

GEFAHR!

Gefahr durch Stromschlag mit möglicher schwerer Körperverletzung oder Tod als Folge.

WARNUNG!

Warnung vor einer möglichen Körperverletzung oder einem gesundheitlichen Risiko.

VORSICHT!

Hinweis auf die Gefahr von Sachschäden.

Hinweis mit nützlichen Informationen und Tipps.

Darstellungskonvention:

☒A Verweis auf eine Abbildung, hier Verweis auf Abbildung A.
▶ Sie werden zu einer Handlung aufgefordert.

Einsatzgebiet

Das Gerät und alle im Lieferumfang enthaltenen Teile sind für die Benutzung im privaten Bereich bestimmt und dürfen ausschließlich verwendet werden:

zur Reinigung von Gartenteichen mit und ohne Fischbesatz
- unter Einhaltung der technischen Daten

Für das Gerät gelten folgende Einschränkungen:

• nicht für gewerbliche oder industrielle Zwecke verwenden
• nicht in Schwimmteichen verwenden

Sicherheit

Von diesem Gerät können Gefahren für Personen und Sachwerte ausgehen, wenn das Gerät unsachgemäß bzw. nicht dem Verwendungszweck entsprechend eingesetzt wird oder wenn die Sicherheitshinweise nicht beachtet werden.

Für Ihre Sicherheit

• Die Geräteverpackung und Kleinteile nicht in die Hände von Kindern oder Personen, die sich ihrer Handlungen nicht bewusst sind, gelangen lassen, da hiervon Gefahren ausgehen können (Erstickungsgefahr!). Von Tieren fern halten.
• Dieses Gerät ist nicht für den Gebrauch von Personen (einschließlich Kindern) mit verringerten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen bestimmt, es sei denn, sie werden beaufsichtigt oder erhielten eine Anweisung hinsichtlich des Gebrauches des Gerätes von einer Person, die für ihre Sicherheit verantwortlich ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Nur für europäische Märkte: Dieses Gerät kann von Kindern ab 8 Jahren verwendet werden, wenn sie beaufsichtigt oder in die sichere Verwendung des Geräts eingewiesen wurden und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung dürfen nicht von Kindern durchgeführt werden, es sei denn, sie sind mindestens 8 Jahre alt und werden beaufsichtigt.
  Das Gerät wird mit einer mitgelieferten Pumpe und einem UVC-Klärer betrieben. Beachten Sie die Bedienungsanleitung, besonders die Kapitel Sicherheit, Inbetriebnahme, Bedienung und Wartung dieser Komponenten!
• Führen Sie vor Benutzung eine Sichtkontrolle durch, um sicherzustellen, dass das Gerät unbeschädigt ist.
• Benutzen Sie das Gerät nicht, wenn es nicht ordnungsgemäß funktioniert oder wenn es beschädigt ist.
• Führen Sie nur Arbeiten durch, die in dieser Anleitung beschrieben sind.
• Nehmen Sie niemals technische Änderungen am Gerät vor.
• Verwenden Sie nur Original-Ersatzteile und -Zubehör für das Gerät.

- Bei montiertem UVC-Klärer muss der Sicherheitsabstand des Gerätes zum Wasser mindestens 2 m betragen.

Inbetriebnahme

Filterbehälterdeckel abnehmen (☒A)

1. Öffnen Sie alle sechs Verschlussclips (☒A0).
2. Heben Sie den Filterbehälterdeckel vom Filterbehälter ab (☒A②).
3. Entnehmen Sie alle Komponenten aus dem Filterbehälter.

Rückspülstutzen montieren (☒B)

1. Stecken Sie die Flachdichtung ② auf den Rückspülstutzen ①.
2. Stecken Sie den Rückspülstutzen von innen durch die Öffnung im Filterbehälter.
3. Befestigen Sie den Rückspülstutzen mit der Überwurfmutter ③.
4. Legen Sie die Dichtscheibe ④ in den Verschlussstopfen ⑤.
5. Verschliessen Sie den Rückspülstutzen mit dem Verschlussstopfen.

UVC-Klärer montieren (☒C)

1. Stecken Sie je eine Dichtscheibe ③ auf die beiden Gewinde des UVC-Klärers ④.
2. Stecken Sie den UVC-Klärer durch die Öffnungen im Filterbehälter.
3. Befestigen Sie den UVC-Klärer auf der linken Seite mit der Überwurfmutter ①.
4. Befestigen Sie den UVC-Klärer auf der rechten Seite mit dem Verschlussstopfen ②.

Verwenden Sie zur Montage der Überwurfmutter und des Verschlussstopfens den im Lieferumfang enthaltenen Schraubenschlüssel.

Schlauchstutzen montieren (☒D)

1. Schieben Sie die Überwurfmutter ③ auf den Schlauchstutzen ②.
2. Legen Sie die Dichtung ① in die Überwurfmutter.
3. Schrauben Sie den Schlauchstutzen mit der Überwurfmutter auf den UVC-Klärer.

Filter einlegen (☒E)

1. Prüfen Sie den korrekten Sitz der Dichtung ⑤ im Filtereinsatz ①.
2. Prüfen Sie den korrekten Sitz der Dichtung ⑥ in der Vorfilterwanne ③.
3. Füllen Sie die beiden Filterkörbe ② mit je einem Beutel EHEIM FILTERBIO ⑦ auf und spülen Sie diese unter fließendem Wasser aus.

Achten Sie darauf, dass die Filterkörbe nicht überfüllt sind!

1. Legen Sie die Filter in folgender Reihenfolge in das Filtergehäuse:

① Filtereinsatz mit Filterschwämmen
② Filterkörbe mit EHEIM FILTERBIO ⑦
③ Vorfilterwanne
④ Blaue Vorfiltermatte

1. Setzen Sie den Filterbehälterdeckel wieder auf den Filterbehälter und verschliessen Sie alle sechs Verschlussclips.

Anschluss Pumpe montieren (☒H)

1. Schrauben Sie den Schlauchstutzen in die Pumpe.
2. Verbinden Sie den Schlauchstutzen der Pumpe und den Schlauchstutzen am UVC-Klärer mit dem Spiralschlauch.

Wir empfehlen die Schläuche mit Schlauchklemmen zu befestigen.

Auslaufrohr anschließen (optional)

Optional können Sie ein Verlängerungsrohr (∅ ca. 75 mm) auf das Auslaufrohr montieren.

Bedienung

GEFAHR! Stromschlag!

- Mit montiertem UVC-Klärer muss der Sicherheitsabstand des Gerätes zum Wasser mindestens 2 m betragen.

GEFAHR!

- Beachten Sie die Bedienungsanleitung des UVC-Klärers und der Pumpe, insbesondere die Kapitel Sicherheit, Inbetriebnahme und Bedienung!

1. Stellen Sie den Filter am Teichufer auf (☒H).
2. Stellen Sie die Pumpe im Teich möglichst waagerecht, auf einen festen Untergrund, so dass das Filtergehäuse der Pumpe mindestens 20 cm von Wasser bedeckt ist. Achten Sie auf die maximale Tauchtiefe (siehe Technische Daten).

Pumpe und UVC-Klärer einschalten

1. Stecken Sie den jeweiligen Netzstecker in die Netzsteckdose. Achtung: Die Pumpe läuft sofort an!

Pumpe und UVC-Klärer ausschalten

1. Ziehen Sie den jeweiligen Netzstecker aus der Netzsteckdose.

Wartung

GEFAHR! Stromschlag!

- Ziehen vor allen Wartungsarbeiten den Netzstecker der Pumpe und des UVC-Klärers.

GEFAHR!

- Beachten Sie die Bedienungsanleitung des UVC-Klärers und der Pumpe, insbesondere die Kapitel Sicherheit und Wartung!

VORSICHT! Sachbeschädigung.

▶ Verwenden Sie zur Reinigung keine harten Gegenstände oder aggressive Reinigungsmittel.

In den nachstehenden Abschnitten sind Wartungsarbeiten beschrieben, die für einen optimalen und störungsfreien Betrieb erforderlich sind. Eine regelmäßige Wartung verlängert die Lebensdauer und sichert über einen langen Zeitraum die Funktion des Durchlauffilters.

Verschmutzungsanzeige (☒F)

Der Durchlauffilter besitzt eine Verschmutzungsanzeige. Kontrollieren Sie die Verschmutzung etwa alle 4 Wochen.

- Reinigen Sie den Durchlauffilter wenn der rote Bereich des Schwimmers sichtbar ist.

Für eine korrekte Anzeige der Verschmutzung muss die Pumpe eingeschaltet sein.

Reinigen

1. Ziehen Sie den Netzstecker der Pumpe und des UVC-Klärers.
2. Öffnen Sie die alle sechs Verschlußclips und nehmen den Filterbehälterdeckel ab (☒A).
3. Nehmen Sie alle Filter aus dem Gehäuse (☒E).
4. Reinigen Sie alle Filter unter kaltem, fließenden Wasser.
5. Reinigen Sie den Innenraum des Filterbehälters mit einem Wasserstrahl.
6. Legen Sie die Filter wieder in umgekehrter Reihenfolge ein und schließen Sie den Filterbehälter (☒E).

Filterschwämme tauschen

Wartungsempfehlung

Nach jeder 2. – 3. Reinigung sind die Filterschwämme zu tauschen. Zur Aufrechterhaltung der bakte-riologischen Filterwirkung dürfen dabei jeweils immer nur vier Schwämme zeitversetzt ausgetauscht werden.

1. Drehen Sie die Aufnahme ① des Filterschwamms ② nach rechts (☒G0).
2. Ziehen Sie den Filterschwamm nach unten aus dem Filtereinsatz (☒G②).
3. Ziehen Sie den Filterschwamm von der Aufnahme ab.
4. Stecken Sie den neuen Filterschwamm auf die Aufnahme.
5. Montieren Sie den Filterschwamm wieder in umgekehrter Reihenfolge.

Beheben von Störungen

GEFAHR! Stromschlag!

- Ziehen Sie vor dem Beheben von Störungen den Netzstecker.

Störung Mögliche Ursache Abhilfe

Filterleistung lässt nach	Filter sind verschmutzt	▸ Reinigen Sie die Filter
	Pumpe ist verschmutzt	▸ Reinigen Sie das Filtergehäuse der Pumpe (siehe Bedienungsanleitung Pumpe)

Bei sonstigen Störungen wenden Sie sich bitte an den EHEIM Service.

Technische Daten

LOOPpro 18000 26000 38000
Typ 5217 5218 5219
Pumpe FLOW5000 FLOW6500 FLOW6500
UVC-Klärer	CLEARUVC-24	CLEARUVC-36	CLEARUVC-60
Abmaße mit UVC-Klärer (L × B × H)	750 × 640 × 335 mm	750 × 640 × 435 mm	750 × 640 × 435 mm
Wasserauslass	∅ 75 mm
Medientemperatur	+4°C – +35°C

Sie finden die technischen Daten der Pumpe und des UVC-Klärers in den zugehörigen Bedienungsanleitungen.

Außerbetriebnahme

Lagern und Überwintern

1. Reinigen Sie das Gerät
2. Lagern Sie das Gerät an einem frostsicheren Ort.

Entsorgen

Beachten Sie im Falle der Entsorgung des Geräts die jeweiligen gesetzlichen Vorschriften. Das Gerät darf nicht mit dem kommunalen oder Hausmüll entsorgt werden. Das Gerät wird bei den kommunalen Sammelstellen bzw. Wertstoffhöfen kostenlos entgegengenommen. Die Produktverpackung besteht aus recyclingfähigen Materialien. Entsorgen Sie diese umweltgerecht und führen diese der Wiederverwertung zu.

Ersatzteile

Siehe Seite 3.
