Ürün Türü	Dekoratif gölet için entegre UVC arıtıcılı harici filtre
Model	LOOPpro 38000
Marka	EHEIM
Boyutlar (U × G × Y) UVC ile	750 × 640 × 435 mm
Su Çıkış Çapı	75 mm
İzin Verilen Su Sıcaklığı	+4 °C ila +35 °C
Dahil Pompa	EHEIM FLOW6500
Dahil UVC Arıtıcı	EHEIM CLEARUVC-60
Filtrasyon Kapasitesi	38.000 L/sa'ya kadar (maksimum debi)
Önerilen Gölet Hacmi	38.000 L'ye kadar (tahmini)
Verilen Filtre Malzemeleri	Filtrasyon süngeri, EHEIM FILTERBIO'lu sepetler, ön filtre pedi
Ana Fonksiyonlar	Mekanik, biyolojik filtrasyon ve UVC arıtma
Geri Yıkama Fonksiyonu	Evet (geri yıkama memesi dahildir)
Önerilen Temizlik Aralığı	Yaklaşık her 4 haftada bir
Sünger Değişimi	Her 2-3 yıkamada bir, 4 sünger olarak kademeli
UVC Güvenlik Mesafesi	Erişilebilir alandan en az 2 metre
Pompanın Minimum Daldırma Derinliği	20 cm (pompa suya daldırılmalıdır)
Kış Depolama	Temizlikten sonra dondan korunaklı
Gövde Malzemesi	UV'ye dayanıklı plastik (tahmini)
Kapatma Klips Sayısı	6

Sık sorulan sorular - LOOPpro 38000 EHEIM

EHEIM LOOPpro 38000 filtresini ne sıklıkla temizlemeliyim?

Kirlilik seviyesinin yaklaşık her 4 haftada bir kontrol edilmesi önerilir. Şamandıranın kırmızı bölgesi görünür hale geldiğinde sistemi temizleyin. Düzenli temizlik cihazın ömrünü uzatır.

Filtrasyon süngerleri nasıl değiştirilir?

Sünger yuvasını sağa çevirin, süngeri kartuştan aşağı çekerek çıkarın ve ardından değiştirin. Bakteriyolojik verimliliği korumak için, 2-3 yıkamadan sonra yalnızca 4 süngeri aynı anda değiştirin.

LOOPpro 38000 ile hangi filtre malzemeleri dahildir?

Filtre, bir sünger filtre kartuşu, EHEIM FILTERBIO'lu iki sepet, bir ön filtre kabı ve mavi bir ön filtre pedi ile birlikte gelir.

Bu filtreyi balıklı bir gölette kullanabilir miyim?

Evet, cihaz balıklı veya balıksız dekoratif göletlerin temizliği için tasarlanmıştır. Teknik özelliklere ve güvenlik talimatlarına uyun.

Filtre kışa nasıl hazırlanır?

Cihazı iyice temizleyin, ardından dondan korunaklı bir yerde saklayın. Saklamadan önce pompayı ve UVC arıtıcısını fişten çekin.

UVC arıtıcısı çevresinde hangi güvenlik mesafesine uyulmalıdır?

UVC arıtıcısı monte edildiğinde, elektrik çarpması riskini önlemek için güvenlik mesafesi en az 2 metre olmalıdır.

Dahil pompanın teknik özellikleri nelerdir?

Verilen pompa bir EHEIM FLOW6500'dür. Ayrıntılı özellikler (debi, güç, basma yüksekliği) için pompanın kullanım kılavuzuna bakın.

Arıtıcının UVC lambası nasıl değiştirilir?

UVC lamba değişimi bu kılavuzda detaylandırılmamıştır. Ayrı olarak verilen EHEIM CLEARUVC-60 arıtıcı kullanım kılavuzuna bakın.

Filtrasyon debisi düşerse ne yapmalıyım?

Filtrelerin tıkalı olup olmadığını kontrol edin (temizleyin) ve pompanın tıkanıklığını kontrol edin (pompa filtre muhafazasını temizleyin). Diğer sorunlar için EHEIM teknik servisiyle iletişime geçin.

LOOPpro 38000 filtresinin boyutları nelerdir?

UVC arıtıcı monte edilmiş halde, boyutlar 750 mm uzunluk, 640 mm genişlik ve 435 mm yüksekliktir.

KULLANIM KILAVUZU LOOPpro 38000 EHEIM

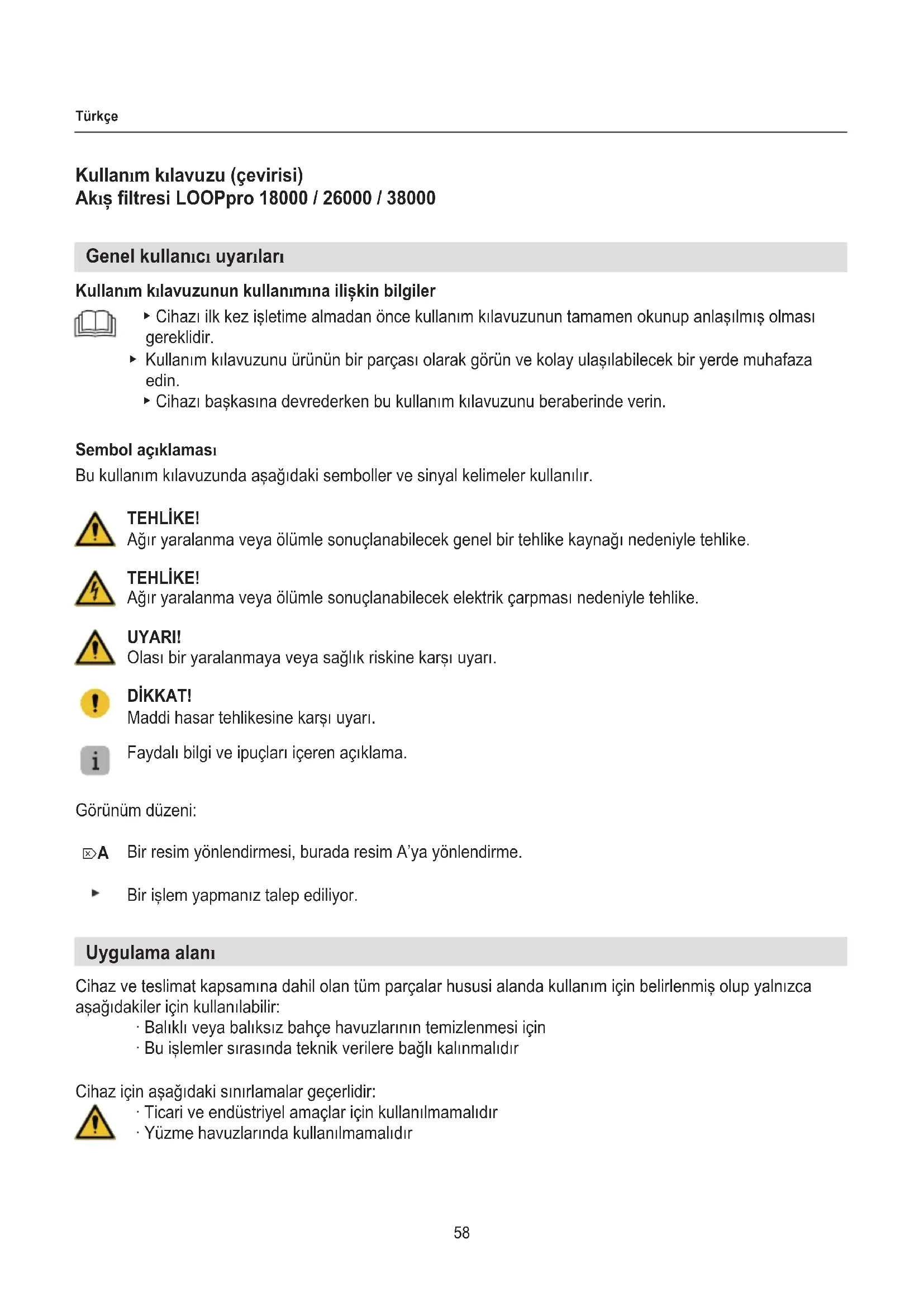

tr Kullanım kılavuzu

Kullanım kılavuzu (çevirisi)

Akış filtresi LOOPpro 18000 / 26000 / 38000

Genel kullanıcı uyarıları

Kullanım kılavuzunun kullanımına ilişkin bilgiler

▶ Cihazı ilk kez işletme almadan önce kullanım kılavuzunun tamamen okunup anlaşılmış olması gereklidir.
Kullanım kılavuzunu ürünün bir parçası olarak görün ve kolay ulaşılabilecek bir yerde muhafaza edin.
▶ Cihazı başkasına devrederken bu kullanım kılavuzunu beraberinde verin.

Sembol açıklaması

Bu kullanım kılavuzunda aşağıdaki semboller ve sinyal kelimeler kullanılır.

TEHLİKE!

Ağır yaralanma veya ölümle sonuçlanabilecek genel bir tehlike kaynağı nedeniyle tehlike.

TEHLİKE!

Ağır yaralanma veya ölümle sonuçlanabilecek elektrik çarpması nedeniyle tehlike.

UYARI!

Olası bir yaralanmaya veya sağlık riskine karşı uyarı.

DİKKAT!

Maddi hasar tehlikesine karşı uyarı.

Faydalı bilgi ve ipuçları içeren açıklama.

Görünüm düzeni:

Bir resim yönlendirmesi, burada resim A'ya yönlendirme.

Bir işlem yapmanız talep ediliyor.

Uygulama alanı

Cihaz ve teslimat kapsamına dahil olan tüm parçalar hususi alanda kullanım için belirlenmiş olup yalnızca aşağıdaki kiler için kullanılabilir:

• Balıklı veya balıksız bahçe havuzlarının temizlenmesi için
• Bu işlemler sırasında teknik verilere bağlı kalınmalıdır

Cihaz için aşağıdaki sınırlamalar geçerlidir:

• Ticari ve endüstriyel amaçlar için kullanılmamalıdır
  · Yüzme havuzlarında kullanılmamalıdır

Güvenlik

Cihazın usulüne aykırı kullanılması veya amacına uygun bir şekilde kullanılmaması durumunda ya da güvenlik uyarılarının dikkate alınmaması halinde cihaz kişiler ve cisimler için tehlike arz edebilir.

Güvenliğiniz için

• Cihazın ambalajını ve küçük parçaları çocukların veya yaptıklarının farkında olmayan insanların eline vermeyin, bunlar tehlike arz edebilir (kıkanma tehlikesi!). Hayvanlardan uzak tutun.
• Bu cihaz, güvenliğinden sorumlu bir kişi tarafından cihazın kullanımı ile ilgili gözetim altında değilse veya ondan talimat almıyorsa, bedensel, duyusal veya zihinsel yetenekleri azalmış veya deneyim ve bilgi eksikliği olan kişilerin (çocuklar dahil) kullanımı için tasarlanmamıştır. Çocuklar, cihazla oynamadıklarından emin olmak için gözetim altında tutulmalıdır.
• Sadece Avrupa pazarları içindir:
  Bu cihaz gözetim altında oldukları sürece veya cihazın güvenli kullanımı konusunda bildirilendirilip buna bağlı tehlikeleri anlamaları durumunda 8 yaşın üzerindeki çocuklar tarafından kullanılabilir. Çocuklar cihaz ile oynamamalıdır. Temizlik ve bakım, en az 8 yaşında olmadıkları ve gözetim altında olmadıkları sürece çocuklar tarafından yapılmamalıdır.
• Cihaz, birlikte teslim edilen bir pompa ve UVC arıtıcısı ile çalıştırılır. İşletim kılavuzunu, özellikle güvenlik, işletme alma, bu bileşenlerin kullanımı ve bakımı bölümlerini dikkate alın!
• Kullanmaya başlamadan önce cihazın hasarsız olduğundan emin olmak için bir gözle kontrol işlemi uygulayın.
• Düzgün çalışmaması veya hasarlı olması durumunda cihazı kullanmayın.
• Yalnızca bu kılavuzda tarif edilen çalışmaları uygulayın.
• Cihazda asla teknik değişiklikler yapmayın.
• Cihaz için yalnızca orijinal yedek parçalar ve aksesuarlar kullanın.
• UVC arıtıcısı takılıyken cihaz ile su arasındaki güvenlik mesafesi en az 2 m olmalıdır.

İşletime alma

Filtre haznesi kapağının çıkarılması (☒A)

1. Altı kilit klipsini de (☒A①) açın.
2. Filtre haznesinin kapağını filtre haznesinden kaldırın (☒A②).
3. Filtre haznesindeki tüm bileşenleri çıkarın.

Geri yıkama ağzının takılması (☒B)

1. Yassı contayı ② geri yıkama ağzına ① takın.
2. Geri yıkama ağzını içten, filtre haznesindeki delikten geçirin.
3. Geri yıkama ağzını atkı somunu ③ ile sabitleyin.
4. Conta pulunu ④ tapaya ⑤ yerleştirin.
5. Geri yıkama ağzını tapa ile kapatın.

UVC ariticisinin montaji (☒C)

1. UVC arıtıcısının ④ iki dişlisine de birer sızdırmazlık diski ③ takın.
2. UVC arıtıcısını filtre haznesindeki geliklerin içinden geçirin.
3. UVC ariticisini sol taraftan atki somunu ① ile sabitleyin.
4. UVC arıtıcısını sağ taraftan kilitli tıpalar ② ile sabitleyin.

Atkı somununun ve kilitli tıpanın montajı iin teslimat kapsamına dahil ingiliz anahtarını kullanın.

Hortum ağzının takılması (☒D)

1. Atkı somununu ③ hortum ağzına ② itin.
2. Contayı ① atkı somununa yerleştirin.
3. Hortum ağzını atkı somunu ile UVC arıtıcısına vidalayın.

Filtrenin yerleştirilmesi (☒E)

1. Contanın ⑤ filtre ek parçasında ① doğru oturmasını kontrol edin.
2. Contanın ⑥ ön filtre teknesinde ③ doğru oturmasını kontrol edin.
3. İki filtre sepetini de ② birer EHEIM FILTERBIO torbası ⑦ ile doldurup bunları akan suyun altında yıkayın.

Filtre sepetlerinin aşırı dolmamasına dikkat edin!

1. Filtreyi aşağıdaki sıraya göre filtre gövdesinin içine koyun:

① Filtre süngerli filtre ek parçası
② EHEIM FILTERBIO'lu filtre sepetleri ⑦
③ Ön filtre teknesi
④ Mavi ön filtre keçesi

1. Filtre haznesi kapağını tekrar filtre haznesine yerleştirip altı kilit klipsini de kapatın.

Pompa bağlantısının montajı (☒ H)

1. Hortum ağzını pompaya vidalayın.
2. Pompanın hortum ağzını ve UVC arıtıcısındaki hortum ağzını spiral hortuma bağlayın.

Hortumların hortum kelepçeleriyle sabitlenmesini öneriyoruz.

Çıkış borusunun bağlanması (opsiyonel)

Çıkış borusuna opsiyonel olarak bir uzatma borusu (∅ yakl. 75 mm) takın.

Kullanım

TEHLİKE! Elektrik çarpması!

▶ UVC arıtıcısı takılıyken cihaz ile su arasındaki güvenlik mesafesi en az 2 m olmalıdır.

TEHLİKE!

▶ UVC arıtıcısının ve pompanın kullanım kılavuzunu, özellikle de güvenlik, işletme alma ve kullanma bölümlerini dikkate alın!

1. Filtreyi gölete kurun (☒H).
2. Pompayı, filtre gövdesinin üzeri en az 20 cm su ile örtülecek şekilde havuz içinde sabit bir zeminin üzerine yatırım olarak koyun. Azami daldırma derinliğine dikkat edin (bkz. teknik veriler).

Pompanın ve UVC arıtıcısının çalıştırılması

1. İlgili elektrik fişini prize takın.

Dikkat: Pompa hemen çalışmaya başlar!

Pompanın ve UVC arıtıcısının kapatılması

1. İlgili elektrik fişini prizden çıkarın.

Bakım

TEHLİKE! Elektrik çarpması!

- Tüm bakım çalışmalarına başlamadan önce pompanın ve UVC arıtıcısının elektrik fişini çıkarın.

TEHLİKE!

▶ UVC arıtıcısının ve pompanın kullanım kılavuzunu, özellikle de güvenlik ve bakım bölümlerini dikkate alın!

DİKKAT! Maddi hasar.

- Temizlik için sert nesneler veya agresif temizlik maddeleri kullanmayın.

Aşağıdaki bölümlerde, optimum ve sorunsuz bir işletim için gerekli olan bakım çalışmaları tarif edilmiştir. Düzenli bakım, kullanım ömrünü uzatır ve akış filtresinin işlevselliğinin uzun süre devam etmesini sağlar.

Kirlilik göstergesi (☒F)

Akış filtresi bir kirlilik göstergesine sahiptir. Kirliliği yaklaşık 4 haftada bir kontrol edin.

- Şamandıranın kırmızı bölümü görünüğünde akış filtresini kontrol edin.

Kirliliğin doğru gösterilmesi için pompa açılmalıdır.

Temizlik

1. Pompanın ve UVC arıtıcısının elektrik fişini çıkarın.
2. Altı kilit klipsini de açıp filtre haznesi kapağını çıkarın (☒A).
3. Filtreyi gövdeden çıkarın (☒E).
4. Tüm filtreleri soğuk ve akan su altında temizleyin.
5. Filtre haznesinin iç kısmını bir su huzmesi ile temizleyin.
6. Filtreyi tekrar ters sırada yerleştirin ve filtre haznesini kapatın (☒E).

Filtre süngerlerinin değişimi

Bakım önerisi

Her 2. – 3. temizlik işleminden sonra filtre süngerleri değiştirilmelidir. Bakteriyolojik filtre etkisinin korun-ması için bu sırada aynı anda sadece dört sünger gecikmeli olarak değiştirilebilir.

1. Filtre süngerinin ② yuvasını ① sağa doğru çevirin (☒G0).
2. Filtre süngerini aşağı doğru çekerek filtre ek parçasından çıkarın (☒G②).

3. Filtre süngerini yuvadan çıkarın.

4. Yeni filtre süngerini yuvaya takın.

5. Filtre süngerini tekrar ters sırada takın.

Arızaların giderilmesi

TEHLİKE! Elektrik çarpması!

- Arızaları giderme çalışmasına başlamadan önce fışı prizden çıkarın.

Arıza Olası sebebi Çözüm

Filtre performansı azalıyor	Filtreler kirli ▶ Filtreyi temizleyin
	Pompa kirli ▶ Pompanın filtre gövdesini temizleyin (pom panın kullanım kılavuzuna bakın)	-

Diğer arızalarda lütfen EHEIM servisine başvurun.

Teknik veriler

LOOPpro 18000 26000 38000
Tip 5217 5218 5219
Pompa FLOW5000 FLOW6500 FLOW6500
UVC articisi	CLEARUVC-24	CLEARUVC-36	CLEARUVC-60
UVC articisi ile ölçüler (U×G×Y)	750×640×335 mm	750×640×435 mm	750×640×435 mm
Su çıkışı	∅ 75 mm
Malzeme sıcaklığı	+4°C – +35°C

Pompanın ve UVC arıtıcısının teknik verileri ilgili kullanım kılavuzunda yer almaktadır.

Devre dışı bırakma

Depolama ve kış aylarında kullanım dışı bırakma

1. Cihazı temizleyin
2. Cihazı donma tehlikesi olmayan bir yerde depolayın.

Tasfiye

Cihazın tasfiye edilmesi gerektiğinde ilgili yasal talimatları dikkate alın.

Cihaz belediye veya ev çöpü ile birlikte tasfiye edilmemelidir. Cihaz belediye toplama noktalarında veya geri dönüşüm yerlerinde ücretsiz olarak kabul edilmektedir. Ürün ambalajı geri dönüştürülebilir malzemelerden oluşmaktadır. Ambalajı çevreye uygun olarak tasfiye edin ve bir geri dönüşüm noktasına teslim edin.

Yedek parçalar

Bkz. sayfa 3.
