Producttype	Extern filter voor siervijver met geïntegreerde UVC-sterilisator
Model	LOOPpro 38000
Merk	EHEIM
Afmetingen (L × B × H) met UVC	750 × 640 × 435 mm
Diameter wateruitlaat	75 mm
Toegestane watertemperatuur	+4 °C tot +35 °C
Inclusief pomp	EHEIM FLOW6500
Inclusief UVC-sterilisator	EHEIM CLEARUVC-60
Filtercapaciteit	Tot 38.000 L/u (maximale doorstroming)
Aanbevolen vijvervolume	Tot 38.000 L (schatting)
Inclusief filtermaterialen	Filterspons, manden met EHEIM FILTERBIO, voorfilterkussen
Hoofdfuncties	Mechanische, biologische filtratie en UVC-klaring
Terugspoelfunctie	Ja (terugspoelmondstuk inbegrepen)
Aanbevolen reinigingsinterval	Ongeveer elke 4 weken
Vervangen van sponzen	Om de 2 tot 3 wasbeurten, 4 sponzen tegelijk
Veiligheidsafstand UVC	Minstens 2 meter van toegankelijk gebied
Minimale onderdompeldiepte pomp	20 cm (de pomp moet ondergedompeld zijn)
Winteropslag	Vorstvrij na reiniging
Materiaal behuizing	UV-bestendig plastic (schatting)
Aantal sluitclips	6

Veelgestelde vragen - LOOPpro 38000 EHEIM

Hoe vaak moet ik het EHEIM LOOPpro 38000 filter reinigen?

Het wordt aanbevolen om elke 4 weken de vervuilingsgraad te controleren. Reinig het systeem wanneer de rode zone van de vlotter zichtbaar wordt. Regelmatig reinigen verlengt de levensduur van het apparaat.

Hoe vervang ik de filtersponzen?

Draai de sponshouder naar rechts, trek de spons uit de patroon door naar beneden te trekken en vervang deze. Om de bacteriologische efficiëntie te behouden, vervang slechts 4 sponzen tegelijk, na 2 tot 3 wasbeurten.

Welke filtermaterialen worden meegeleverd met de LOOPpro 38000?

Het filter wordt geleverd met een filterpatroon met spons, twee manden met EHEIM FILTERBIO, een voorfilterbak en een blauw voorfilterkussen.

Kan ik dit filter gebruiken in een vijver met vissen?

Ja, het apparaat is ontworpen voor het reinigen van siervijvers met of zonder vissen. Neem de technische specificaties en veiligheidsinstructies in acht.

Hoe bereid ik het filter voor op de winter?

Reinig het apparaat grondig en bewaar het op een vorstvrije plaats. Koppel de pomp en de UVC-sterilisator los voor opslag.

Wat is de veiligheidsafstand rond de UVC-sterilisator?

Wanneer de UVC-sterilisator is gemonteerd, moet de veiligheidsafstand minimaal 2 meter zijn om elektrocutiegevaar te voorkomen.

Wat zijn de technische specificaties van de meegeleverde pomp?

De meegeleverde pomp is een EHEIM FLOW6500. Raadpleeg de specifieke gebruiksaanwijzing van de pomp voor gedetailleerde specificaties (debiet, vermogen, opvoerhoogte).

Hoe vervang ik de UVC-lamp van de sterilisator?

Het vervangen van de UVC-lamp wordt niet in deze handleiding beschreven. Raadpleeg de apart meegeleverde gebruiksaanwijzing van de EHEIM CLEARUVC-60.

Wat te doen als het filterdebiet afneemt?

Controleer of de filters verstopt zijn (reinig ze) en of de pomp geblokkeerd is (reinig de filterbehuizing van de pomp). Neem voor andere problemen contact op met de EHEIM klantenservice.

Wat zijn de afmetingen van het LOOPpro 38000 filter?

Met gemonteerde UVC-sterilisator zijn de afmetingen 750 mm lang, 640 mm breed en 435 mm hoog.

GEBRUIKSAANWIJZING LOOPpro 38000 EHEIM

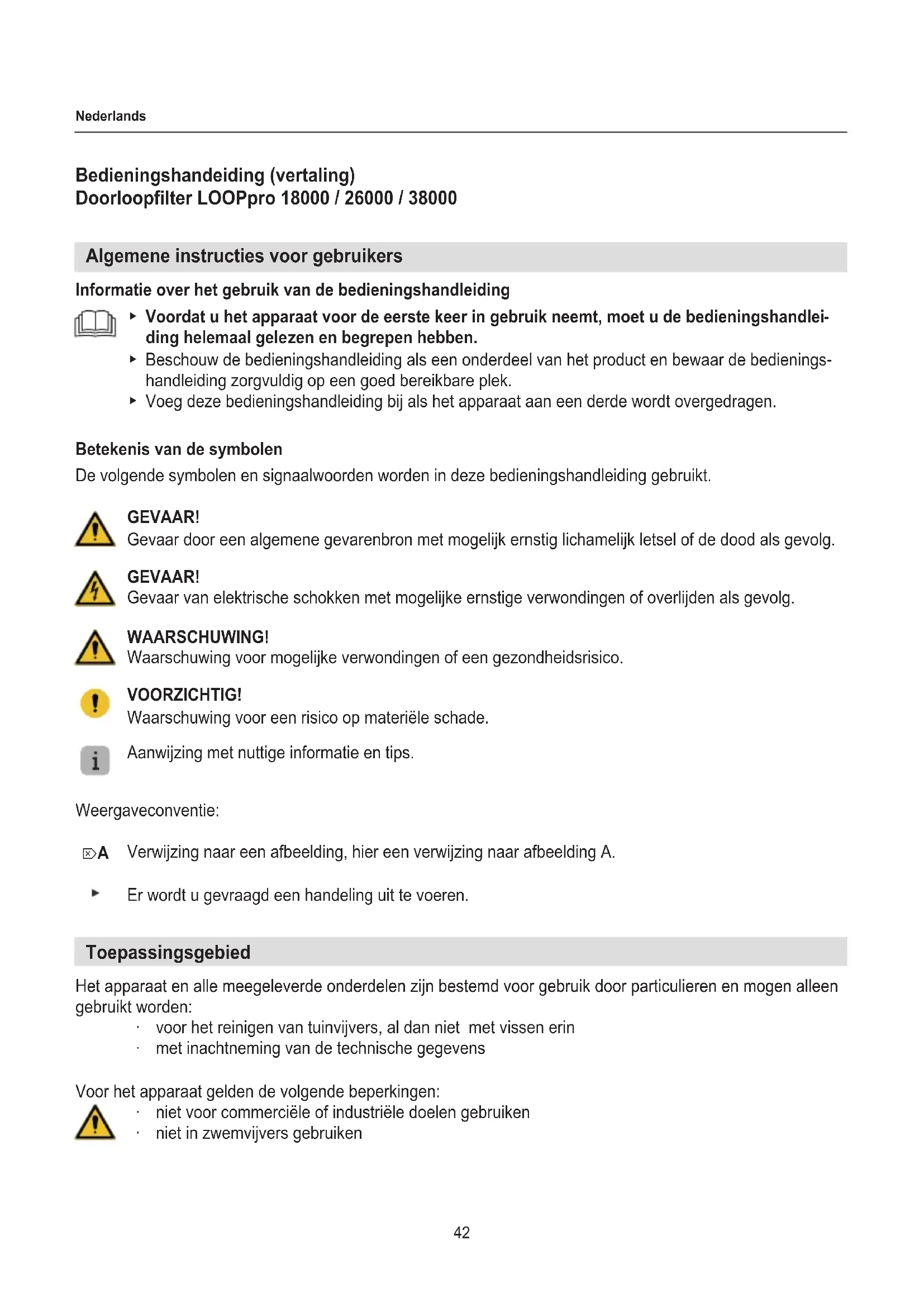

nl Bedieningshandleiding

Algemene instructies voor gebruikers

Informatie over het gebruik van de bedieningshandleiding

• Voordat u het apparaat voor de eerste keer in gebruik neemt, moet u de bedieningshandleiding helemaal gelezen en begrepen hebben.
• Beschouw de bedieningshandleiding als een onderdeel van het product en bewaar de bedieningshandleiding zorgvuldig op een goed bereikbare plek.
• Voeg deze bedieningshandleiding bij als het apparaat aan een derde wordt overgedragen.

Betekenis van de symbolen

De volgende symbolen en signaalwoorden worden in deze bedieningshandleiding gebruikt.

GEVAAR!

Gevaar door een algemene gevarenbron met mogelijk ernstig lichamelijk letsel of de dood als gevolg.

GEVAAR!

Gevaar van elektrische schokken met mogelijke ernstige verwondingen of overlijden als gevolg.

WAARSCHUWING!

Waarschuwing voor mogelijke verwondingen of een gezondheidsrisico.

VOORZICHTIG!

Waarschuwing voor een risico op materiële schade.

Aanwijzing met nuttige informatie en tips.

Weergaveconventie:

☒A Verwijzing naar een afbeelding, hier een verwijzing naar afbeelding A.

Er wordt u gevraagd een handeling uit te voeren.

Toepassingsgebied

Het apparaat en alle meegeleverde onderdelen zijn bestemd voor gebruik door particulieren en mogen alleen gebruikt worden:

• voor het reinigen van tuinvijvers, al dan niet met vissen erin
• met inachtneming van de technische gegevens

Voor het apparaat gelden de volgende beperkingen:

• niet voor commerciële of industriële doelen gebruiken
• niet in zwemvijvers gebruiken

Veiligheid

Dit apparaat kan gevaar opleveren voor personen en goederen als het apparaat niet correct of niet voor het beoogde gebruiksdoel wordt gebruikt of als de veiligheidsaanwijzingen niet worden opgevolgd.

Voor uw veiligheid

• Houd de verpakking en kleine onderdelen van het apparaat buiten het bereik van kinderen of van personen, die zich niet bewust zijn van hun handelingen, omdat dit tot gevaren kan leiden (verstik-kingsgevaar!). Buiten bereik van dieren houden.
• Dit apparaat is niet bedoeld voor gebruik door mensen (inclusief kinderen) met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis, tenzij deze onder toezicht staan of instructies krijgen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.
• Alleen voor Europese markten:
  Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar indien zij onder toezicht staan of instructie hebben gekregen over het veilige gebruik van het apparaat en de daarmee gepaard gaande gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet worden uitgevoerd door kinderen, tenzij zij ten minste 8 jaar oud zijn en onder toezicht staan.
• Het apparaat werkt met behulp van een meegeleverde pomp en een UVC-zuiveraar. Lees de bedieningshandleiding, met name de hoofdstukken Veiligheid, Ingebruikname, Bediening en Onderhoud van deze componenten!
• Voer voorafgaand aan gebruik een visuele controle uit om zeker te stellen dat het apparaat niet beschadigd is.
• Gebruik het apparaat niet als het niet naar behoren werkt of als het beschadigd is.
• Voer alleen de werkzaamheden uit die in deze handleiding zijn beschreven.
• Verricht nooit technische wijzigingen aan het apparaat.
• Gebruik uitsluitend originele reserveonderdelen en toebehoren voor het apparaat.

- Wanneer de UVC-zuivering is gemonteerd, moet de veiligheidsafstand tussen het toestel en het water ten minste 2 m bedragen.

Ingebruikname

Filterhuisdeksel verwijderen (☒A)

1. Open alles zes sluitclips (☒A①).
2. Til het filterhuisdeksel van het filterhuis af (☒A②).
3. Verwijder alle componenten uit het filterhuis.

Terugspoelaansluitstuk monteren (☒B)

1. Steek de platte afdichting ② op het terugspoelaansluitstuk ①.
2. Steek de terugspoelpijp van binnenuit door de opening in het filterhuis.
3. Zet de terugspoelpijp vast met de wartelmoer ③.
4. Leg de afdichtingsring ④ in de afsluitstop ⑤.
5. Sluit de terugspoelaansluiting af met de afsluitstop.

UVC-zuiveraar monteren (☒C)

1. Steek telkens een afdichtingsring ③ op de beide schroefdraden van de UVC-zuiveraar ④.
2. Steek de UVC-zuiveraar door de openingen in het filterhuis.
3. Bevestig de UVC-zuiveraar aan de linker zijde met de wartelmoer ①.
4. Bevestig de UVC-zuiveraar aan de rechter zijde met de afsluitplug ②.

Gebruik de meegeleverde sleutel om de wartelmoer en de afsluitplug te monteren.

Slangaansluitstuk monteren (☒D)

1. Schuif de wartelmoer ③ op het slangaansluitstuk ②.
2. Leg de afdichting ① in de wartelmoer.
3. Schroef het slangaansluitstuk met de wartelmoer op de UVC-zuiveraar.

Filter inleggen (☒E)

1. Controleer de correcte zit van de afdichting ⑤ in het filterelement ①.
2. Controleer de correcte zit van de afdichting ⑥ in de voorfilterbak ③.
3. Vul de beide filterkorven ② elk met een zak EHEIM FILTERBIO ⑦ en spoel deze uit onder stromend water.

Let erop dat de filterkorven niet te ver gevuld worden!

1. Leg de filters in de onderstaande volgorde in het filterhuis:

① Filterelement met filtersponzen
② Filterkorven met EHEIM FILTERBIO ⑦
③ Voorfilterbak
④ Blauwe voorfiltermat

1. Plaats het deksel van het filterhuis terug op het filterhuis en sluit alle zes sluitclips.

Aansluiting pomp monteren (☒H)

1. Schroef het slangaansluitstuk in de pomp.
2. Verbind het slangaansluitstuk van de pomp en het slangaansluitstuk van de UVC-zuiveraar met de spiraalslang.

Wij adviseren u de slangen met slangklemmen vast te zetten.

Uitloopbuis aansluiten (optioneel)

Optioneel kunt u een verlengbuis (∅ ca. 75 mm) op de uitloopbuis monteren.

Bediening

- Met gemonteerde UVC-zuiveraar moet de veiligheidsafstand van het apparaat tot het water minimaal 2 m bedragen.

GEVAAR!

- Volg de instructies in de bedieningshandleiding van de UVC-zuiveraar en de pomp op, met name de hoofdstukken Veiligheid, Ingebruikname en Bediening!

1. Stel het filter bij de vijveroever op (☒H).
2. Plaats de pomp zo mogelijk waterpas op een stabiele ondergrond in de vijver, zodat er ten minste 20 cm water boven het filterhuis van de pomp aanwezig is. Overschrijd de maximale diepte onder water niet (zie de Technische gegevens).

Pomp en UVC-zuiveraar inschakelen

1. Steek de desbetreffende stekker in het stopcontact. Let op: de pomp begint onmiddellijk te lopen!

Pomp en UVC-zuiveraar uitschakelen

1. Trek de desbetreffende stekker uit het stopcontact.

Onderhoud

- Trek altijd de stekker van de pomp en de UVC-zuiveraar uit het stopcontact alvorens onderhoud uit te voeren.

GEVAAR!

- Volg de instructies in de Bedieningshandleiding van de UVC-zuiveraar en de pomp op, met name de hoofdstukken Veiligheid en Onderhoud!

VOORZICHTIG! Risico op materiële schade.

- Gebruik voor de reiniging geen harde voorwerpen of agressieve reinigingsmiddelen.

Hieronder worden onderhoudswerkzaamheden beschreven die nodig zijn voor optimaal en storingsvrij gebruik van het product. Regelmatig onderhoud leidt tot een langere levensduur en stelt de werking van het doorloopfilter over een lange periode veilig.

Vervuilingsindicatie (☒F)

Het doorloopfilter heeft een vervuilingsindicator. Controleer de vervuiling ongeveer eens per 4 weken.

- Reinig het stromingsfilter wanneer het rode gedeelte van de vlotter zichtbaar is.

Voor een juiste indicatie van de vervuiling moet de pomp ingeschakeld zijn.

Reinigen

1. Trek de stekker van de pomp en de UVC-zuiveraar uit het stopcontact.
2. Open alle zes sluitclips en verwijder het deksel van het filterhuis (☒A).
3. Neem alle filters uit de behuizing (☒ E).
4. Reinig alle filters onder koud stromend water.
5. Reinig de binnenkant van het filterhuis met een waterstraal.
6. Plaats de filters weer terug in omgekeerde volgorde en sluit het filterhuis (☒E).

Filtersponzen vervangen

Onderhoudsadvies

Na elke 2e - 3e reiniging moeten de filtersponzen worden vervangen. Om de bacteriologische filterwerking in stand te houden, mogen telkens slechts vier sponzen tegelijk worden vervangen.

1. Draai de opname ① van de filterspons ② naar rechts (☒G ①).
2. Trek de filterspons naar beneden uit het filterelement (☒G2).
3. Trek de filterspons van de opname af.
4. Steek de nieuwe filterspons op de opname.
5. Monteer de filterspons weer in omgekeerde volgorde.

Storingen verhelpen

- Trek de stekker uit het stopcontact alvorens een storing te verhelpen.

Storing Mogelijke oorzaak Oplossing

De filterprestaties nemen af	Filters zijn vervuild	► Reinig de filters
	De pomp is vuil ► Reinig het filterhuis van de pomp (zie de bedieningshandleiding van de pomp)

Neem bij andere storingen contact op met de servicedienst van EHEIM.

Technische gegevens

LOOPpro 18000 26000 38000
Type 5217 5218 5219
Pomp FLOW5000 FLOW6500 FLOW6500
UVC-zuiveraar	CLEARUVC-24	CLEARUVC-36	CLEARUVC-60
Afmetingen met UVC-zuiveraar (L×B×H)	750×640×335 mm	750×640×435 mm	750×640×435 mm
Waterafvoer	∅ 75 mm
Mediatemperatuur	+4°C – +35°C

De technische gegevens van de pomp en de UVC-zuiveraar vindt u in de bijbehorende bedieningshandleidingen.

Buiten bedrijf stellen

Opbergen en overwinteren

1. Reinig het apparaat.
2. Berg het apparaat op een vorstvrije locatie op.

Afdanken en afvoeren/verwerken

Het apparaat moet aan het einde van de levensduur volgens de toepasselijke wettelijke voorschriften worden afgevoerd en verwerkt.

Het apparaat mag niet als gewoon huishoudelijk afval worden behandeld. Het apparaat kan bij een inzamelpunt voor recycling van elektrische en elektronische apparaten worden ingeleverd. De verpakking van het product bestaat uit materialen die gerecycled kunnen worden. Verwijder deze op milieuvriendelijke wijze en lever ze in voor recycling.

Reserveonderdelen

Zie pag. 3.
