Producttype	Oppervlakteschuimer voor zeewateraquarium
Merk	EHEIM
Model	skimmarine 300
Categorie	Aquariumfilter
Maximaal aquariumvolume	300 L
Afmetingen (H × B × D)	347 × 153 × 91 mm
Nominaal vermogen	7 W
Spanning / Frequentie	220 - 240 V / 50 Hz
Debiet	500 L/u
Kabellengte	1,5 m
Mediumtemperatuurbereik	4 °C tot 35 °C
Maximale onderdompelingsdiepte	1,0 m
Beschermingsklasse	II (dubbele isolatie)
Beschermingsgraad	IPX8 (permanente onderdompeling)
Hoofdfuncties	Verwijdering van metabolieten, schuimen, fijnafstelling luchtdebiet, ozonaansluiting (∅ 6 mm)
Bevestiging	Magnetische houder voor montage op glas
Onderhoud en reiniging	Schuimpot 1 tot 2 keer per week legen; maandelijks volledige reiniging
Veiligheid	Minimale afstand van 30 cm tot pacemakers; verplicht gebruik van een aardlekschakelaar (max. 30 mA)
Reserveonderdelen	Beschikbaar (pagina 138 van de handleiding)
Algemene informatie	Privé binnengebruik; niet droog gebruiken; niet technisch wijzigen; alleen originele reserveonderdelen

Veelgestelde vragen - skimmarine 300 EHEIM

Wat is het maximale aquariumvolume voor de EHEIM skimmarine 300?

De schuimer is ontworpen voor zeewateraquaria tot 300 liter.

Hoe installeer ik de schuimer in het aquarium?

Het apparaat wordt bevestigd met een magnetische houder. Plaats de ene helft van de magneet aan de binnenkant op de gewenste positie en breng vervolgens de andere helft aan de buitenkant aan door deze over het glas te schuiven tot ze elkaar overlappen.

Wat is de maximale onderdompelingsdiepte?

De maximale onderdompelingsdiepte is 1,0 meter.

Hoe stel ik de schuimer in voor optimale werking?

Na een inloopperiode van ongeveer een week, stelt u de luchtregelaar (begin in de middenpositie) af om het gewenste schuimvermogen te verkrijgen. Het waterniveau moet zich tussen de markeringen 'water level max.' en 'water level min.' bevinden.

Wat te doen als de schuimer geen schuim produceert?

Controleer of de pomp stroom krijgt en of het wiel niet geblokkeerd is. Reinig de pomp indien nodig. Zorg er ook voor dat de schuimer op de juiste hoogte is geplaatst en dat de luchtinlaat voldoende is.

Wat zijn de elektrische risico's waarmee rekening moet worden gehouden?

Het apparaat is van klasse II en IPX8. Het moet worden beschermd door een aardlekschakelaar (max. 30 mA). Koppel altijd alle apparaten los voordat u ingrijpt. Maak een lus in de kabel om te voorkomen dat water in het stopcontact binnendringt.

Hoe reinig ik de EHEIM skimmarine 300?

Leeg de schuimpot 1 tot 2 keer per week. Eenmaal per maand, demonteer de schuimer volledig en reinig alle onderdelen onder een waterstraal met een borstel. Gebruik geen harde voorwerpen of agressieve producten.

Kan ik een ozongenerator gebruiken met deze schuimer?

Ja, het apparaat is voorzien van een ozonaansluiting. Open het theoretische breekpunt op de deksel en sluit een slang van ∅ 6 mm aan op de aansluitnippel.

Hoe los ik overmatig lawaai op?

Een hoog geluidsniveau kan worden veroorzaakt door een vervuild pompwiel of teveel lucht. Reinig de pomp en/of verminder de luchtinlaat met behulp van de regelaar.

Waar vind ik reserveonderdelen?

De reserveonderdelen staan vermeld op pagina 138 van de handleiding. Gebruik uitsluitend originele EHEIM-onderdelen.

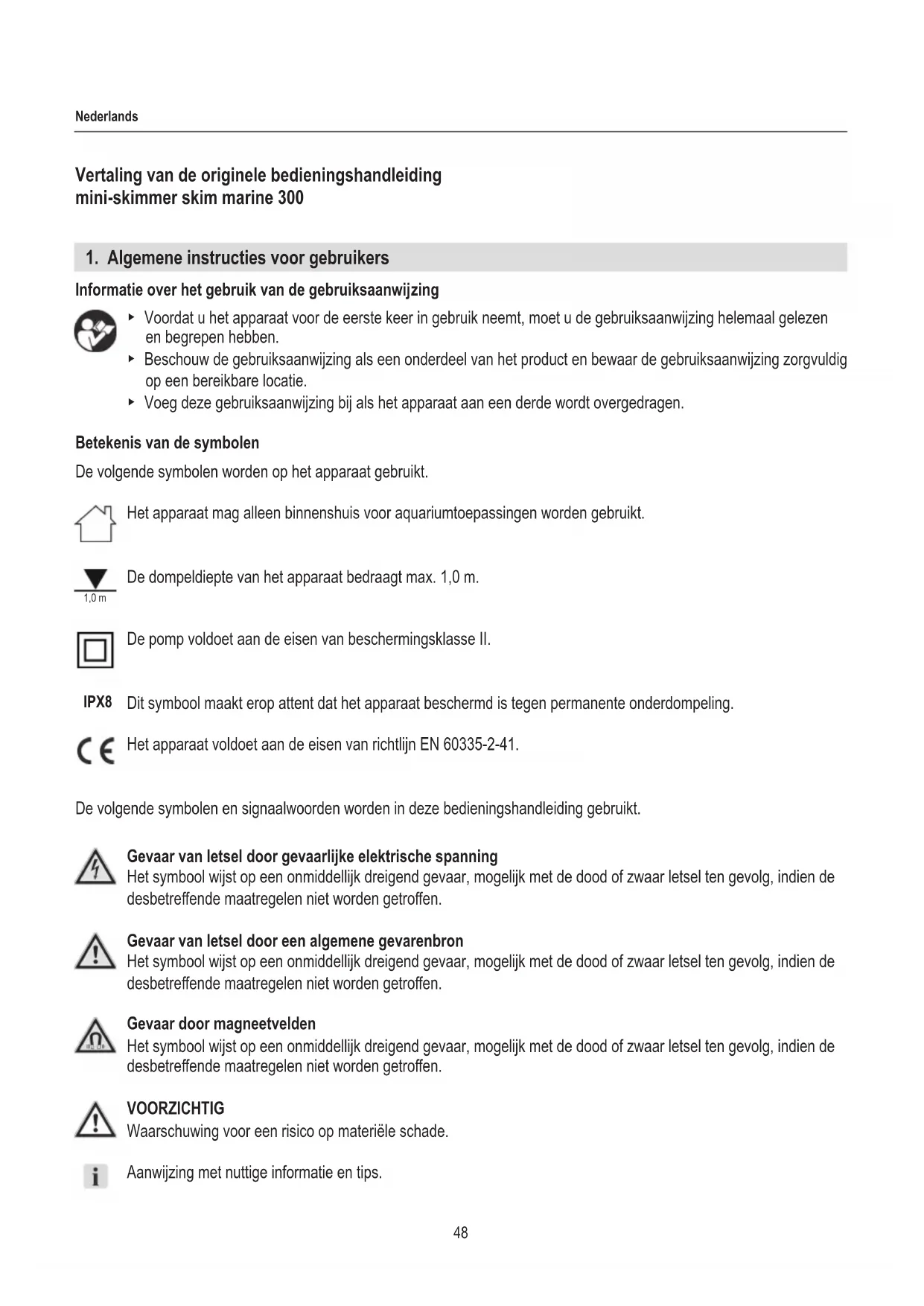

GEBRUIKSAANWIJZING skimmarine 300 EHEIM

1. Algemene instructies voor gebruikers

Informatie over het gebruik van de gebruiksaanwijzing

• Voordat u het apparaat voor de eerste keer in gebruik neemt, moet u de gebruiksaanwijzing helemaal gelezen en begrepen hebben.
• Beschouw de gebruiksaanwijzing als een onderdeel van het product en bewaar de gebruiksaanwijzing zorgvuldig op een bereikbare locatie.
• Voeg deze gebruiksaanwijzing bij als het apparaat aan een derde wordt overgedragen.

Betekenis van de symbolen

De volgende symbolen worden op het apparaat gebruikt.

Het apparaat mag alleen binnenshuis voor aquariumtoepassingen worden gebruikt.

De dompeldiepte van het apparaat bedraagt max. 1,0 m.

De pomp voldoet aan de eisen van beschermingsklasse II.

IPX8 Dit symbool maakt erop attent dat het apparaat beschermd is tegen permanente onderdompeling.

Het apparaat voldoet aan de eisen van richtlijn EN 60335-2-41.

De volgende symbolen en signaalwoorden worden in deze bedieningshandleiding gebruikt.

Gevaar van letsel door gevaarlijke elektrische spanning

Het symbool wijst op een onmiddellijk dreigend gevaar, mogelijk met de dood of zwaar letsel ten gevolg, indien de desbetreffende maatregelen niet worden getroffen.

Gevaar van letsel door een algemene gevarenbron

Het symbool wijst op een onmiddellijk dreigend gevaar, mogelijk met de dood of zwaar letsel ten gevolg, indien de desbetreffende maatregelen niet worden getroffen.

Gevaar door magneetvelden

Het symbool wijst op een onmiddellijk dreigend gevaar, mogelijk met de dood of zwaar letsel ten gevolg, indien de desbetreffende maatregelen niet worden getroffen.

VOORZICHTIG

Waarschuwing voor een risico op materiële schade.

Aanwijzing met nuttige informatie en tips.

☒A Verwijzing naar een afbeelding, hier een verwijzing naar afbeelding A

▶ U dient een handeling uit te voeren.

2. Toepassingsgebied

Het apparaat en alle meegeleverde onderdelen zijn bestemd voor gebruik door particulieren en mogen alleen gebruikt worden:

• Voor de verwijdering van stofwisselingsproducten in zeewateraquaria tot ca. 300 liter
  · in binnenruimtes
  · met inachtneming van de technische gegevens

Voor het apparaat gelden de volgende beperkingen:

• niet voor commerciële of industriele doelen gebruiken
• nooit laten lopen zonder dat er water doorheen stroomt

3. Veiligheidsinstructies

Dit apparaat kan gevaren opleveren voor personen en zaken als het apparaat niet naar behoren of niet volgens bestemming wordt gebruikt of als de veiligheidsaanwijzingen niet worden opgevolgd.

Voor uw veiligheid

• Houd de verpakking van het apparaat buiten bereik van kinderen aangezien dit tot gevaren kan leiden (verstikkingsgevaar!).
• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en/of kennis als ze onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of ze van deze persoon instructies hebben gekregen over hoe het apparaat op een veilige manier moet worden gebruikt en begrijpen wat de mogelijke gevaren zijn. Kinderen mogen niet met het apparaat spelen. Reinigings- en onderhoudswerkzaamheden mogen niet door kinderen zonder toezicht worden uitgevoerd.
• Voer voorafgaand aan gebruik een visuele controle uit om zeker te stellen dat het apparaat, met name het netsnoer en de stekker, niet beschadigd is.
• Gebruik het apparaat nooit met een beschadigd netsnoer.
• Reparaties mogen alleen maar worden uitgevoerd door een servicepunt van EHEIM.

• Het apparaat mag niet droog lopen. Het mag alleen worden gebruikt voor vloeistoffen van +4°C tot max. +35°C.

• Draag het apparaat nooit aan het netsnoer en trek nooit aan de kabel of het apparaat om de stekker uit het stopcontact te trekken.

• Bescherm het netsnoer tegen hitte, olie en scherpe randen.
• Voer alleen de werkzaamheden uit die in deze gebruiksaanwijzing zijn beschreven.
• Voer nooit technische wijzigingen aan het apparaat uit.
• Gebruik alleen maar originele reserveonderdelen en toebehoren voor het apparaat.

In het apparaat bevinden zich magneten met een krachtig magnetisch veld dat een pacemaker of een geïmplanteerde defibrillator (ICD) kan beïnvloeden. Neem een afstand van ten minste 30 cm tussen implantaat en magneet in acht.

De pomp moet met een aardlekschakelaar met een nominale foutstroom van maximaal 30 mA gezekerd zijn. Neem bij vragen of problemen contact op met een elektricien.
- Scheid bij waterlekkages of een reactie van de foutstroombeveiliging alle apparaten in het aquarium meteen van de netstroom.
- Scheid principieel alle apparaten in het aquarium van het stroomnet, wanneer deze niet in gebruik zijn, voordat u onderdelen monteert of demonteert en vóór alle reinigings- en onderhoudswerkzaamheden.
- Bescherm het stopcontact en de stekker tegen vocht.

Het wordt aangeraden met het netsnoer een druiplus te maken die voorkomt dat er eventueel water langs de kabel af in het stopcontact loopt.

• De elektrische gegevens van de pomp moeten overeenkomen met de gegevens van het stroomnet. U vindt die gegevens op het typeplaatje, de verpakking of in deze gebruiksaanwijzing.
• Het netsnoer van de pomp kan niet worden vervangen. Dank de pomp af als het snoer beschadigd is.

4. Ingebruikname

Montage in het aquarium (☒A)

Voorzichtig: krachtige magneten! Beklemmingsgevaar.

• Scheid de magneten van elkaar door ze in tegengestelde richtingen te draaien.
  ▶ Leg de magneten op 30 cm afstand van elkaar weg.

• Verwijder alle transportborgingen (bijv. Plakband, opvulmateriaal enz.), vooral ook in het binnenste van de skimmer.

• Houd de skimmer met één hand van binnenuit op de gewenste positie in het aquarium.
• Plaats met de andere hand de magneethelft met het logo ② op afstand van de skimmer voorzichtig tegen de buitenkant van het glas. Voorkom dat de magneet tegen het glas slaat!
• Schuif de magneethelft op het glas in de richting van de skimmer totdat beide magneethelften ①/② over elkaar liggen.

Installeren van de netkabel (☒B)

1. Voer de netkabel via de kleine zijdelingse opening naar buiten en tussen de kabelgeleidingselementen ③ door.

De correcte kabelgeleiding is met een lijn aangeduid.

5. Bediening

Startpositie

1. Stel de positie van de skimmer zo in dat het waterpeil van uw aquarium in het midden tussen de markering water level max. en water level min. ④ op de skimmer ligt (☒C).
2. Zet de luchtinstellingsregelaar in de middelste stand (☒D).

Na de eerste maal in gebruik nemen moet de skimmer 'inlopen'. Dit kan tot ca. 1 week duren. In de regel begint de skimmer al binnen de eerste twee dagen schuim te produceren. Er kan dan nog restlucht uit de uitlaat stromen. U hoeft u hierover geen zorgen te maken. Na het inlopen stroomt er geen restlucht meer uit.

De pomp inschakelen

1. Steek de stekker in het stopcontact. Let op: de pomp begint onmiddellijk te lopen!

De pomp uitschakelen

1. Trek de stekker uit het stopcontact.

Fijne instelling (☒D)

Voor optimale schuimskimmerprestaties zou u na de 'inloopfase' een fijne instelling van het apparaat moeten verrichten. Stel op basis van uw eisen en wensen de prestaties in via de luchtinstellingsregelaar (☒C).

Ozonaansluiting (☒E)

1. Verwijder het deksel en verwijder het uitbreekgedeelte ⑥ voor de slangdoorvoer.
2. Verwijder de beschermhuls.
3. Steek de slang (diam. 6 mm) voor de ozonaanvoer op de aansluiting ⑦.

6. Onderhoud

Let op! Gevaar van elektrische schokken!

- Trek altijd de stekker uit het stopcontact alvorens onderhoud uit te voeren.

Voorzichtig! Gevaar van beschadiging.

- Gebruik voor de reiniging geen harde voorwerpen of agressieve reinigingsmiddelen.

Hieronder worden onderhoudswerkzaamheden beschreven die nodig zijn voor optimaal en storingsvrij gebruik van het apparaat. Regelmatig onderhoud leidt tot een langere levensduur en stelt de werking van het apparaat voor lange tijd veilig.

Wekelijkse onderhoudswerkzaamheden

1. Laag naar behoefte 1 tot 2 keer per week de schuimpot.
2. Controleer het apparaat op algengroei en vuilafzettingen.

Bij algengroei en vuilafzettingen gaat u als volgt te werk:

1. Trek de stekker van de pomp uit het stopcontact.
2. Houd de skimmer met één hand vast.
3. Schuif met uw andere hand de magneethelft met het logo op de ruit bij de skimmer vandaan.
4. Verwijder de skimmer.
5. Reinig de in- en uitlaatopeningen van de behuizing en de stootplaat onder een waterstraal met een borstel.

Maandelijks onderhoud

Wij adviseren u afhankelijk van de vervuilingsgraad maandelijks het apparaat volledig te ontmantelen en te reinigen. Ga daarvoor als volgt te werk:

Uit elkaar halen en reinigen van het apparaat

1. Trek altijd de stekker van de pomp uit het stopcontact alvorens onderhoud uit te voeren.
2. Houd de skimmer met één hand vast.
3. Schuif met uw andere hand de magneethelft met het logo op de ruit bij de skimmer vandaan.
4. Verwijder de skimmer.
5. Neem de schuimpot⑧ van de behuizing ⑨ af (☒F).
6. Druk de vergrendelingen naar binnen en trek de stootplaat⑩ naar onderen uit de behuizing (☒G).
7. Trek de zijgedeelten van de afdekking ⑬ licht naar buiten en klap de afdekking naar voren (☒H).
8. Trek de siliconenslang ^12 van het hoekstuk ^11 af.
9. Neem de afdekking uit de opening in de behuizing.
10. Trek de pomp ⑭ naar boven uit de behuizing (☒I).
11. Borstel alle componenten onder een waterstraal schoon.

Demonteer en reinig de pomp (☒J)

1. Druk tegelijkertijd de beide zijdelingse vergrendelingen van het pompdeksel naar binnen en trek het pompdeksel ⑯ van de pompbehuizing ⑮ af.
2. Trek de pomprotor ⑰ met de astulles ⑲ uit de pompbehuizing.
3. Trek de as ⑱ uit de pomprotor.
4. Borstel alle componenten onder een waterstraal schoon.

Monteren

1. Monteer de pomp weer in omgekeerde volgorde.
2. Monteer het apparaat weer in omgekeerde volgorde.

7. Storingen verhelpen

Let op! Gevaar van elektrische schokken!

- Trek de stekker uit het stopcontact alvorens een storing te verhelpen.

Storing Mogelijke oorzaak Oplossing

De pomp loopt niet	Er is geen netspanning	► Controleer de net-spanning► Controleer de stroomkabel/-aansluiting.
Geen luchtblaasjes, pomp werkt niet	De stekker is niet ingestoken	► Steek de stekker in het stopcontact
	Pomprotor is geblokkeerd	► Reinig de pomp.
Restlucht bij de uitlaat Kan na een waterverversing of reiniging optreden		► Eindigt automatisch na ca. 1 dag
Droog schuim, ontoereikende skimmerprestaties	De skimmer hangt te laag	► Positioneer de skimmer hoger
	De skimmer hangt te hoog	► Positioneer de skimmer lager
	Te geringe luchthoeveelheid	► Verhoog de luchtinlaat met de luchtin stellingsregeling
	In- en uitlaatopeningen vervuild	► Reinig de in- en uitlaatopeningen van de behuizing en de stootplaat
	Pomprotor is vervuild	► Reinig de pomp
Vochtig schuim, skimwerking te sterk	De skimmer hangt te laag	► Positioneer de skimmer hoger
	Te grote luchthoeveelheid	► Verlaag de luchtinlaat met de luchtin stellingsregeling
Sterke geluidsontwikkeling	Pomprotor is vervuild	► Reinig de pomp.
	Te grote luchthoeveelheid	► Verlaag de luchtinlaat met de luchtin stellingsregeling

Neem bij andere storingen contact op met de servicedienst van EHEIM.

8. Buitenbedrijfstelling

Opslaan

1. Haal het apparaat uit het aquarium.
2. Reinig het apparaat.
3. Berg het apparaat op een vorstvrije locatie op.

Afdanken

Het apparaat moet aan het einde van de levensduur volgens de desbetreffende wettelijke voorschriften worden verwijderd.

Informatie over het verwijderen van elektrische en elektronische apparaten in de Europese

Gemeenschap:

Deze regelingen zijn gebaseerd op EU-richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (WEEE). Volgens deze richtlijn mag het apparaat niet meer als gewoon (huishoudelijk) afval worden behandeld. Het apparaat kan bij een inzamelpunt voor recycling van elektrische en elektronische apparaten worden ingeleverd. De verpakking van het product bestaat uit materialen die gerecycled kunnen worden. Verwijder deze op milieuvriendelijke wijze en lever ze in voor recycling.

Nominaal vermogen 7 W
Capaciteit 500 l/u
Afmetingen (H × B × D) 347 × 153 × 91 mm
Lengte kabel 1,5 m
Mediatemperatuur 4 - 35 graden C.
Netspanning/Frequentie 220 - 240 V / 50 Hz

De technische gegevens voor andere landenvarianten vindt u op de desbetreffende typeplaat.

10. Reserveonderdelen

Zie pag. 138.
