skimmarine 300 - Filtre pour aquarium EHEIM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Écumeur de surface pour aquarium d'eau de mer
Marque	EHEIM
Modèle	skimmarine 300
Catégorie	Filtre pour aquarium
Volume maximal de l'aquarium	300 L
Dimensions (H × L × P)	347 × 153 × 91 mm
Puissance nominale	7 W
Tension / Fréquence	220 - 240 V / 50 Hz
Débit	500 L/h
Longueur du câble	1,5 m
Plage de température du milieu	4 °C à 35 °C
Profondeur d'immersion maximale	1,0 m
Classe de protection	II (double isolation)
Indice de protection	IPX8 (immersion permanente)
Fonctions principales	Élimination des métabolites, écumage, réglage fin du débit d'air, raccordement ozone (∅ 6 mm)
Fixation	Support magnétique pour montage sur vitre
Entretien et nettoyage	Vidange du pot à mousse 1 à 2 fois par semaine ; nettoyage complet mensuel
Sécurité	Distance minimale de 30 cm par rapport aux stimulateurs cardiaques ; utilisation obligatoire d'un dispositif de protection contre les courants de fuite (30 mA max)
Pièces détachées	Disponibles (page 138 de la notice)
Informations générales	Usage intérieur privé ; ne pas utiliser à sec ; ne pas modifier techniquement ; pièces de rechange d'origine uniquement

FOIRE AUX QUESTIONS - skimmarine 300 EHEIM

Quel est le volume maximal d'aquarium pour l'EHEIM skimmarine 300 ?

L'écumeur est conçu pour les aquariums d'eau de mer jusqu'à 300 litres.

Comment installer l'écumeur dans l'aquarium ?

L'appareil se fixe par support magnétique. Placez une moitié de l'aimant à l'intérieur à la position souhaitée, puis approchez l'autre moitié de l'extérieur en la faisant glisser sur la vitre jusqu'à superposition.

Quelle est la profondeur d'immersion maximale ?

La profondeur d'immersion maximale est de 1,0 mètre.

Comment régler l'écumeur pour un fonctionnement optimal ?

Après une période de rodage d'environ une semaine, ajustez le régulateur d'air (position centrale au départ) pour obtenir la puissance d'écumage souhaitée. Le niveau d'eau doit se situer entre les repères 'water level max.' et 'water level min.'.

Que faire si l'écumeur ne produit pas de mousse ?

Vérifiez que la pompe est alimentée et que la roue n'est pas bloquée. Nettoyez la pompe si nécessaire. Assurez-vous également que l'écumeur est positionné à la bonne hauteur et que l'entrée d'air est suffisante.

Quels sont les risques électriques à prendre en compte ?

L'appareil est de classe II et IPX8. Il doit être protégé par un dispositif de courant de fuite (30 mA max.). Débranchez toujours tous les appareils avant toute intervention. Formez une boucle dans le câble pour éviter l'infiltration d'eau dans la prise.

Comment nettoyer l'EHEIM skimmarine 300 ?

Videz le pot à mousse 1 à 2 fois par semaine. Une fois par mois, démontez complètement l'écumeur et nettoyez toutes les pièces sous un jet d'eau avec une brosse. N'utilisez pas d'objets durs ou de produits agressifs.

Puis-je utiliser un générateur d'ozone avec cet écumeur ?

Oui, l'appareil est prévu pour un raccordement d'ozone. Ouvrez le point de rupture théorique sur le couvercle et connectez un tuyau de ∅ 6 mm sur la tubulure de raccordement.

Comment résoudre un bruit excessif ?

Un bruit important peut être dû à une roue de pompe encrassée ou à un excès d'air. Nettoyez la pompe et/ou réduisez l'entrée d'air à l'aide du régulateur.

Où trouver des pièces de rechange ?

Les pièces de rechange sont listées à la page 138 de la notice. Utilisez exclusivement des pièces d'origine EHEIM.

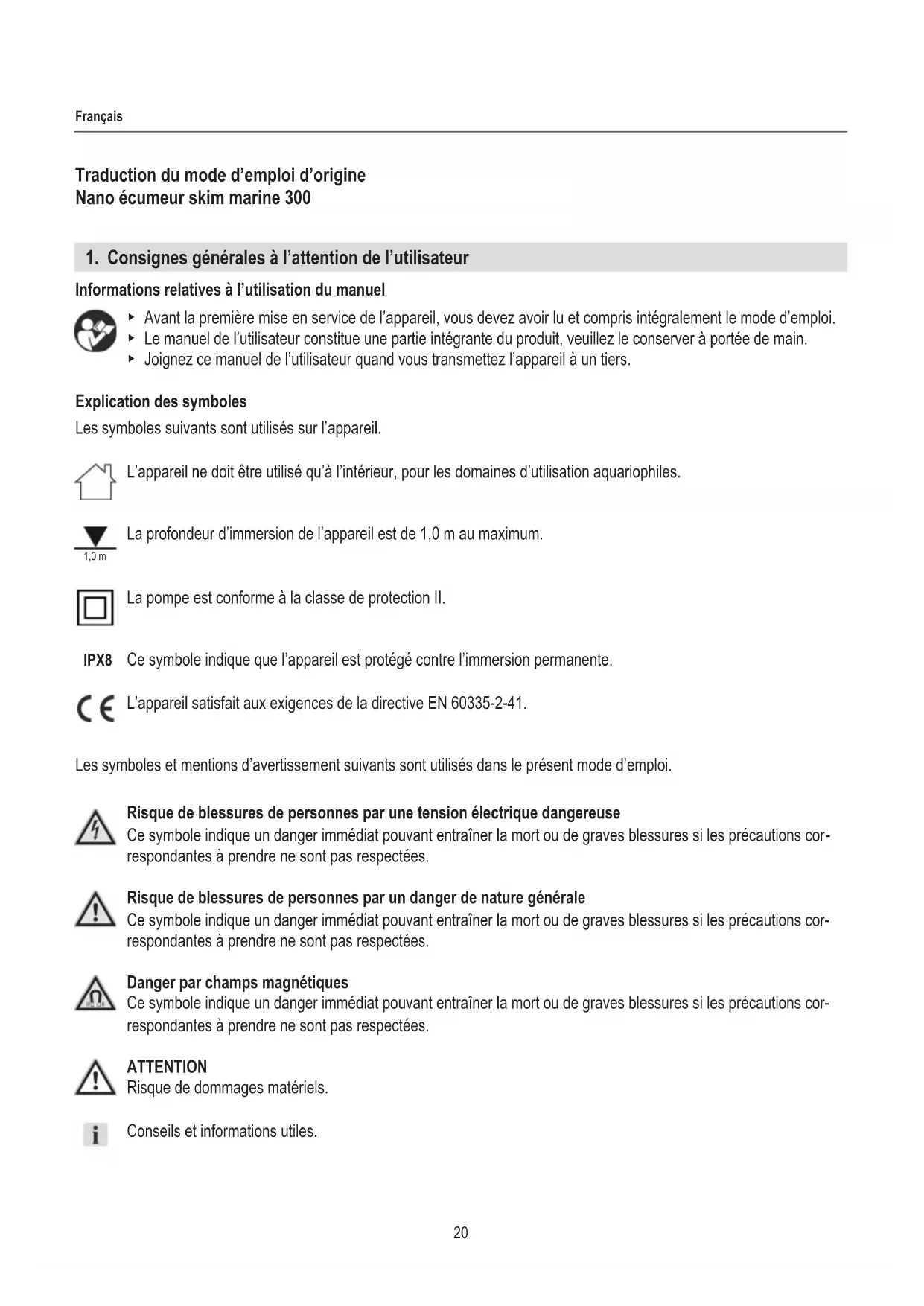

MODE D'EMPLOI skimmarine 300 EHEIM

Informations relatives à l'utilisation du manuel

• Avant la première mise en service de l'appareil, vous devez avoir lu et compris intégralement le mode d'emploi. Le manuel de l'utilisateur constitue une partie intégrante du produit, veuillez le conserver à portée de main.
• Joignez ce manuel de l'utilisateur quand vous transmettez l'appareil à un tiers.

Explication des symboles

Les symboles suivants sont utilisés sur l'appareil.

L'appareil ne doit être utilisé qu'à l'intérieur, pour les domaines d'utilisation aquariophiles.

La profondeur d'immersion de l'appareil est de 1,0 m au maximum.

La pompe est conforme à la classe de protection II.

IPX8 Ce symbole indique que l'appareil est protégé contre l'immersion permanente.

L'appareil satisfait aux exigences de la directive EN 60335-2-41.

Les symboles et mentions d'avertissement suivants sont utilisés dans le présent mode d'emploi.

Risque de blessures de personnes par une tension électrique dangereuse

Ce symbole indique un danger immédiat pouvant entraîner la mort ou de graves blessures si les précautions correspondantes à prendre ne sont pas respectées.

Risque de blessures de personnes par un danger de nature générale

Ce symbole indique un danger immédiat pouvant entraîner la mort ou de graves blessures si les précautions correspondantes à prendre ne sont pas respectées.

Danger par champs magnétiques

Ce symbole indique un danger immédiat pouvant entraîner la mort ou de graves blessures si les précautions correspondantes à prendre ne sont pas respectées.

Attention

Risque de dommages matériels.

Conseils et informations utiles.

☒A Renvoi à une illustration. Ici, renvoi à la figure A

Vous êtes invité(e) à exécuter une action.

2. Domaine d'application

L'appareil et toutes les pièces fournies sont destinés à être utilisés dans le domaine privé et ils ont été conçus exclusivement :

• Pour éliminer les métabolites des aquariums d'eau de mer jusqu'à 300 l · Dans les zones intérieures
• En respectant les caractéristiques techniques

Les restrictions suivantes s'appliquent à l'appareil :

• Ne pas utiliser à des fins commerciales ou industrielles
• Ne jamais utiliser sans courant d'eau

3. Consignes de sécurité

Cet appareil peut présenter des dangers pour les personnes et les biens s'il n'est pas utilisé correctement ou conformément aux fins pour lesquelles il a été conçu ou encore si les consignes de sécurité ne sont pas respectées.

Pour votre sécurité

• Tenir l'emballage de l'appareil hors de portée des enfants parce qu'il peut représenter un danger (risque d'étouffement !).
• Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou encore des personnes manquant d'expérience et/ou de connaissances, si ces personnes sont surveillées ou que des informations leur ont été données quant à la façon d'utiliser l'appareil en toute sécurité et si elles ont compris les dangers résultant de l'utilisation de l'appareil. Ne laissez pas les enfants jouer avec l'appareil. Les enfants ne sont pas autorisés à effectuer le nettoyage et la maintenance utilisateur, à moins qu'ils ne soient surveillés.
• Effectuez une inspection visuelle avant d'utiliser l'appareil afin de vérifier si l'appareil et, en particulier, le câble secteur et la fiche sont intacts.
• N'utilisez jamais l'appareil avec un câble secteur endommagé.
• Les réparations doivent être réalisées par un service agréé par EHEIM.
• L'appareil ne doit pas fonctionner à sec. Il peut être utilisé pour des liquides de +4°C à max. +35°C.
• Ne portez pas l'appareil par le câble secteur, tirez toujours par la fiche pour séparer l'appareil, ne tirez jamais par le câble ou l'appareil. Protégez le câble secteur de la chaleur, l'huile et des arêtes tranchantes.
• Exécutez uniquement les travaux décrits dans ce manuel. • N'apportez jamais de modifications techniques à l'appareil.
• Utilisez uniquement des pièces de rechange et accessoires d'origine pour cet appareil.

L'appareil comporte des aimants créant de forts champs magnétiques pouvant exercer une influence sur les stimulateurs cardiaques ou les défibrillateurs implantés (ICD). Observez une distance d'au moins 30 cm entre l'implant et l'aimant.

La pompe doit être sécurisée à l'aide d'un dispositif de protection contre les courants de fuite de 30 mA maximum. Si vous avez des questions ou en cas de problèmes, veuillez vous adresser à un spécialiste en électricité. - En cas de fuite d'eau ou de déclenchement du dispositif de protection contre les courants de fuite, débranchez immédiatement du secteur tous les appareils de l'aquarium. - En règle générale, quand ils ne sont pas utilisés, débranchez du secteur tous les appareils de l'aquarium avant de monter ou démonter des pièces et avant tous travaux de nettoyage ou de maintenance. - Protégez la prise et la fiche secteur de l'humidité.

Nous conseillons de former une boucle avec le câble secteur, afin d'empêcher que de l'eau ne coule le long du câble et s'infiltre dans la prise.

• Les caractéristiques électriques de la pompe doivent correspondre aux caractéristiques du secteur. Elles sont indiquées sur la plaque signalétique, l'emballage ou dans le présent mode d'emploi.
• Le câble de raccordement secteur de la pompe ne peut pas être remplacé. La pompe doit être mise au rebut lorsque le câble est endommagé.

Attention, aimants puissants ! risque de coïncement.

• Séparez les aimants en les tournant mutuellement en sens inverse.
• Conservez les aimants séparément à une distance mutuelle de 30 cm.
• Enlevez toutes les sécurisations de transport (comme des bandes adhésives, du matériel de rembourrage, etc.), en particulier à l'intérieur de l'écumeur.
• Tenez l'écumeur avec une main à la position souhaitée à l'intérieur de l'aquarium.
• De l'autre main, placez de l'extérieur, avec précautions, la moitié de l'aimant comportant le logo② sur la vitre, en respectant une distance par rapport à l'écumeur. L'aimant ne doit pas s'approcher brusquement de la vitre !
• Glissez la moitié de l'aimant sur la vitre en direction de l'écumeur, jusqu'à ce que les deux moitiés de l'aimant ①/② soient superposées.

Pose du câble secteur (☒B)

1. Faites sortir le câble secteur de la petite ouverture latérale et faites-le passer entre les manchons destinés au passage du câble ③.

Le passage correct du câble est matérialisé par une ligne.

Position de départ

1. Réglez la position de l'écumeur de sorte que le niveau d'eau de votre aquarium se trouve au centre, entre les repères water level max. et water level min., ④ sur l'écumeur (☒C).
2. Placez le régulateur d'air en position centrale (☒D).

Après la première mise en service, l'écumeur doit se « roder ». Ceci peut demander jusqu'à 1 semaine environ. Normalement, l'écumeur produira déjà de l'écume dans les 2 premiers jours. Pendant ce temps, de l'air résiduel peut s'échapper à la sortie. Ce n'est pas un problème. Après la période de rodage, il n'y aura plus d'air résiduel qui s'échappe.

Mettre la pompe en marche

1. Insérez la fiche secteur dans la prise secteur. Attention : La pompe se met immédiatement en marche !

Arrêter la pompe

1. Retirez la fiche secteur dans la prise murale.

Réglage précis (☒D)

Pour garantir une puissance d'écumage optimale, vous devez procéder à un réglage précis de l'appareil après la « phase de rodage ». Réglez la puissance d'écumage conformément à vos exigences et par l'intermédiaire du régulateur d'air (☒C).

Raccordement du tuyau d'ozone (☒E)

1. Retirez le couvercle et ouvrez le point de rupture théorique ⑥ pour le passage du tuyau.
2. Retirez la douille de protection.
3. Placez le tuyau (∅ 6 mm) d'arrivée d'ozone sur la tubulure de raccordement ⑦.

Attention ! choc électrique!

- Retirez la fiche secteur de la prise murale avant de procéder aux travaux de maintenance.

Prudence ! dommage matériel.

- N'utilisez pas d'objets durs ou des produits agressifs pour le nettoyage.

Les travaux de maintenance requis pour un fonctionnement optimal et irréprochable sont décrits dans les sections suivantes. Une maintenance régulière prolonge la durée de vie et assure le bon fonctionnement de l'appareil pendant une longue période.

Travaux de maintenance hebdomadaires

1. Videz le pot à mousse 1 à 2 fois par semaine, en fonction des besoins.
2. Vérifiez si l'appareil présente des algues et des accumulations de souillures.

Si l'appareil présente des algues et des accumulations de souillures, procédez de la façon suivante :

1. Retirez la fiche secteur de la pompe.
2. Tenez l'écumeur d'une main
3. Détachez de l'autre main les moitiés de l'aimant avec le logo de l'écumeur en les glissant sur la vitre.
4. Retirez l'écumeur.
5. Nettoyez sous un jet d'eau et à l'aide d'une brosse les orifices d'entrée et de sortie du carter, de même que la plaque déflectrice.

Travaux de maintenance mensuels

En fonction de l'encrassement de l'appareil, nous conseillons de procéder à son démontage et à son nettoyage complets une fois par mois. Procédez à ces fins comme suit :

Démontage et nettoyage de l'appareil

1. Retirez la fiche secteur de la pompe de la prise murale avant de procéder aux travaux de maintenance.
2. Tenez l'écumeur d'une main
3. Détachez de l'autre main les moitiés de l'aimant avec le logo de l'écumeur en les glissant sur la vitre.
4. Retirez l'écumeur.
5. Retirez le pot à mousse ⑧ du carter ⑨ (☒F).
6. Repoussez les becs d'encliquetage vers l'intérieur et abaissez la plaque déflectrice ⑩ pour la faire sortir du carter (☒G).
7. Tirez légèrement les parties latérales du capot ⑬ vers l'extérieur et rabattez le capot vers l'avant (☒H).
8. Retirez le tuyau en silicone ⑫ de la cornière ⑪.
9. Otez le capot de l'ouverture du carter.
10. Soulevez la pompe ⑭ pour la faire sortir du carter (☒I).
11. Nettoyez tous les composants sous un jet d'eau avec une brosse.

Démontage et nettoyage de la pompe (☒J)

1. Repoussez vers l'intérieur, en même temps, les deux becs d'encliquetage latéraux du couvercle de pompe et retirez le couvercle de la pompe ⑯ du boîtier de la pompe ⑮ ab.
2. Retirez la roue de la pompe ⑰, avec les passe-axes ⑲, du carter de la pompe.
3. Retirez l'axe ⑱ de la roue de la pompe.
4. Nettoyez tous les composants sous un jet d'eau avec une brosse.

Montage

1. Remontez la pompe en procédant dans l'ordre inverse du démontage.
2. Remontez l'appareil en procédant dans l'ordre inverse du démontage.

Attention ! choc électrique!

- Retirez la fiche secteur de la prose murale avant le dépannage.

Défaillance Cause possible Solution

La pompe ne démarre pas	Aucune tension secteur	► Vérifiez la tension secteur► Vérifiez le câble d'alimentation
Pas de petites bulles d'air, la pompe ne refoule pas	La fiche secteur n'est pas insérée dans la prise murale	► Insérez la fiche secteur dans la prise murale.
	La roue de la pompe est bloquée ► Nettoyez la pompe
Air résiduel à la sortie Peut se produire après un changement de l'eau ou un nettoyage		► Prend automatiquement fin au bout d'un jour environ
Mousse sèche, puissance d'écu-mage insuffisante	L'écumeur est positionné trop bas	► Positionnez l'écumeur plus haut
	L'écumeur est positionné trop haut	► Positionnez l'écumeur plus bas
	Quantité d'air trop faible	► Augmentez l'entrée d'air avec le régulateur d'air
	Orifices d'entrée et de sortie encrassés	► Nettoyez les orifices d'entrée et de sortie du carter et de la plaque déflectrice
	La roue de la pompe est encrassée ► Nettoyez la pompe
Mousse humide, écumage trop important	L'écumeur est positionné trop bas	► Positionnez l'écumeur plus haut
	Quantité d'air trop importante	► Diminuez l'entrée d'air avec le régulateur d'air
Important dégagement de bruit	La roue de la pompe est encrassée	► Nettoyez la pompe
	Quantité d'air trop importante	► Diminuez l'entrée d'air avec le régulateur d'air

Pour les autres anomalies, veuillez-vous adresser au Service EHEIM.

Stockage

1. Retirez l'appareil de l'aquarium.
2. Nettoyez l'appareil
3. Conservez l'appareil à un endroit à l'abri du gel.

Pour éliminer/détruire l'appareil, respectez les prescriptions légales en vigueur.

Informations relatives à l'élimination des appareils électriques et électroniques au sein de l'Union Européenne : Au sein de la Communauté Européenne, l'élimination/la destruction des appareils électriques est réglementée par des règlements nationaux basés sur la directive UE 2012/19/UE relative aux appareils électroniques usagés (WEEE (Déchets d'équipements électriques et électroniques)). Conformément à cette directive, l'appareil ne doit plus être éliminé avec les déchets communaux ou ménagers. L'appareil peut être déposé gratuitement auprès des points de collecte ou déchetteries municipaux. L'emballage du produit est composé de matériaux recyclables. Éliminez ces matériaux de manière non polluante et faites-les parvenir à un point de recyclage.

9. Caractéristiques techniques

Puissance nominale 7 W
Débit 500 l/h
Dimensions (H×I×P)	347×153×91 mm
Longueur du câble 1,5 m
Température du milieu 4°C - 35°C
Tension secteur/fréquence 220 - 240 V / 50 Hz

Les données techniques pour les autres variantes nationales sont précisées sur la plaque signalétique.

10. Pièces de rechange

Voir page 138.
