Marque	EHEIM
Modèle	eXperience 150 (réf. 2422/2424)
Type de produit	Filtre extérieur pour aquarium
Usage	Aquariophilie, eau douce et eau de mer, usage intérieur
Contenu de la livraison	Tête motrice, cuve, ouate filtrante blanche, mousse filtrante bleue, paniers de filtration, connexion avec robinets d'arrêt, canne d'aspiration, crépine, embout coudé, tube de rejet, ventouses, tuyaux, vaseline
Masses filtrantes	Ouate filtrante blanche (usage unique), mousse filtrante bleue (réutilisable 2-3 fois), SUBSTRAT biologique
Nombre de paniers de filtration	2 (empilables)
Hauteur d'installation max.	180 cm entre surface de l'eau et fond du filtre
Position de fonctionnement	Verticale obligatoire
Raccordements	Tuyaux Ø 12 mm (originaux EHEIM recommandés)
Robinets d'arrêt	Intégrés à la connexion (ON/OFF)
Fermeture de la cuve	4 clips de fermeture
Joint d'étanchéité	Joint torique en caoutchouc (graisser à la vaseline)
Matériau du boîtier	Plastique (non spécifié)
Alimentation électrique	230 V / 50 Hz (estimation)
Consommation	Non spécifiée
Poids	Non spécifié
Dimensions (L x l x h)	Non spécifiées
Nettoyage des masses filtrantes	Rincer à l'eau courante ; ouate à remplacer à chaque nettoyage
Entretien de la pompe	Démonter la turbine, nettoyer avec brosse EHEIM réf. 4009580 ; rincer l'axe avec précaution
Sécurité	Débrancher avant entretien ; ne pas utiliser si câble endommagé ; tenir à l'écart des enfants ; champs magnétiques (stimulateurs cardiaques)
Pièces détachées disponibles	Ouate filtrante (réf. 2616225), mousse filtrante (réf. 2616220), brosse de nettoyage (réf. 4009580), etc.
Garantie	Non spécifiée

FOIRE AUX QUESTIONS - eXperience 150 EHEIM

Comment installer le filtre EHEIM eXperience 150 ?

Placez le filtre dans le meuble en respectant une hauteur max de 180 cm entre la surface de l'eau et le fond du filtre. Raccordez les tuyaux à la canne d'aspiration et à l'embout de rejet. Ouvrez les robinets d'arrêt (position ON). Amorcer le filtre en séparant le tuyau de refoulement du tube de rejet pour établir la circulation d'eau, puis rebranchez. Branchez le filtre au secteur.

Comment nettoyer les masses filtrantes ?

Retirez la ouate blanche et les paniers de filtration de la cuve. Rincez soigneusement la ouate et la mousse à l'eau courante jusqu'à ce que l'eau soit claire. La ouate blanche est à usage unique (remplacez-la par une neuve réf. 2616225). La mousse bleue peut être réutilisée 2 à 3 fois. Pour le SUBSTRAT, mélangez environ 1/3 d'ancienne masse avec du neuf pour favoriser les cultures bactériennes.

Quelle est la hauteur maximale d'installation du filtre ?

La distance entre la surface de l'eau de l'aquarium et le fond du filtre ne doit pas dépasser 180 cm pour garantir un fonctionnement optimal.

Que faire si le filtre ne démarre pas après entretien ?

Vérifiez que les robinets d'arrêt sont en position ON (ouverts). Assurez-vous que le filtre est correctement amorcé : séparez le tuyau de refoulement du tube de rejet pour laisser l'eau s'écouler, puis rebranchez. Contrôlez que tous les joints sont en place et que la tête motrice est bien enclenchée. Si le problème persiste, vérifiez l'alimentation électrique.

Comment remplacer la ouate filtrante ?

Après avoir débranché le filtre et fermé les robinets d'arrêt, ouvrez les clips et retirez la tête motrice. Enlevez la ouate usagée (blanche) située au-dessus du dernier panier. Remplacez-la par une neuve (réf. 2616225) en veillant à ne pas la placer sous les poignées des paniers. Refermez le filtre et amorcez.

Puis-je utiliser le filtre EHEIM eXperience 150 en eau de mer ?

Oui, le filtre est conçu pour l'eau douce et l'eau de mer. Les matériaux sont résistants à l'eau salée. Suivez les mêmes consignes d'entretien.

Comment entretenir la pompe du filtre ?

Débranchez le filtre et fermez les robinets. Retirez la tête motrice. Déverrouillez la bague de fermeture de la pompe en la tournant vers la gauche, puis enlevez le couvercle, la turbine et l'axe. Nettoyez les pièces avec la brosse EHEIM réf. 4009580. Rincez l'axe avec précaution (fragile). Remontez en sens inverse et verrouillez en tournant vers la droite.

Quels types de masses filtrantes sont fournis avec le filtre ?

Le filtre est livré avec une ouate filtrante blanche (filtration mécanique), une mousse filtrante bleue (filtration biologique/mécanique), et des paniers pour masses filtrantes comme le SUBSTRAT (vendu séparément). La ouate est à usage unique, la mousse réutilisable 2-3 fois.

Comment amorcer le filtre après un nettoyage complet ?

Après avoir remonté le filtre, ouvrez les robinets d'arrêt (position ON). Séparez le tuyau de refoulement du tube de rejet pour permettre à l'eau de s'écouler par gravité. Attendez que la cuve se remplisse, puis rebranchez le tuyau. Branchez le filtre au secteur. Vérifiez l'étanchéité de tous les raccords.

Quelles sont les consignes de sécurité importantes ?

Débranchez toujours tous les appareils dans l'eau avant d'y plonger les mains. Ne jamais utiliser le filtre si le câble est endommagé. Faire fonctionner le filtre uniquement en position verticale. Ne pas nettoyer les pièces au lave-vaisselle. Tenir à l'écart des enfants de moins de 8 ans sans surveillance. Les champs magnétiques peuvent affecter les stimulateurs cardiaques – respectez les distances de sécurité recommandées.

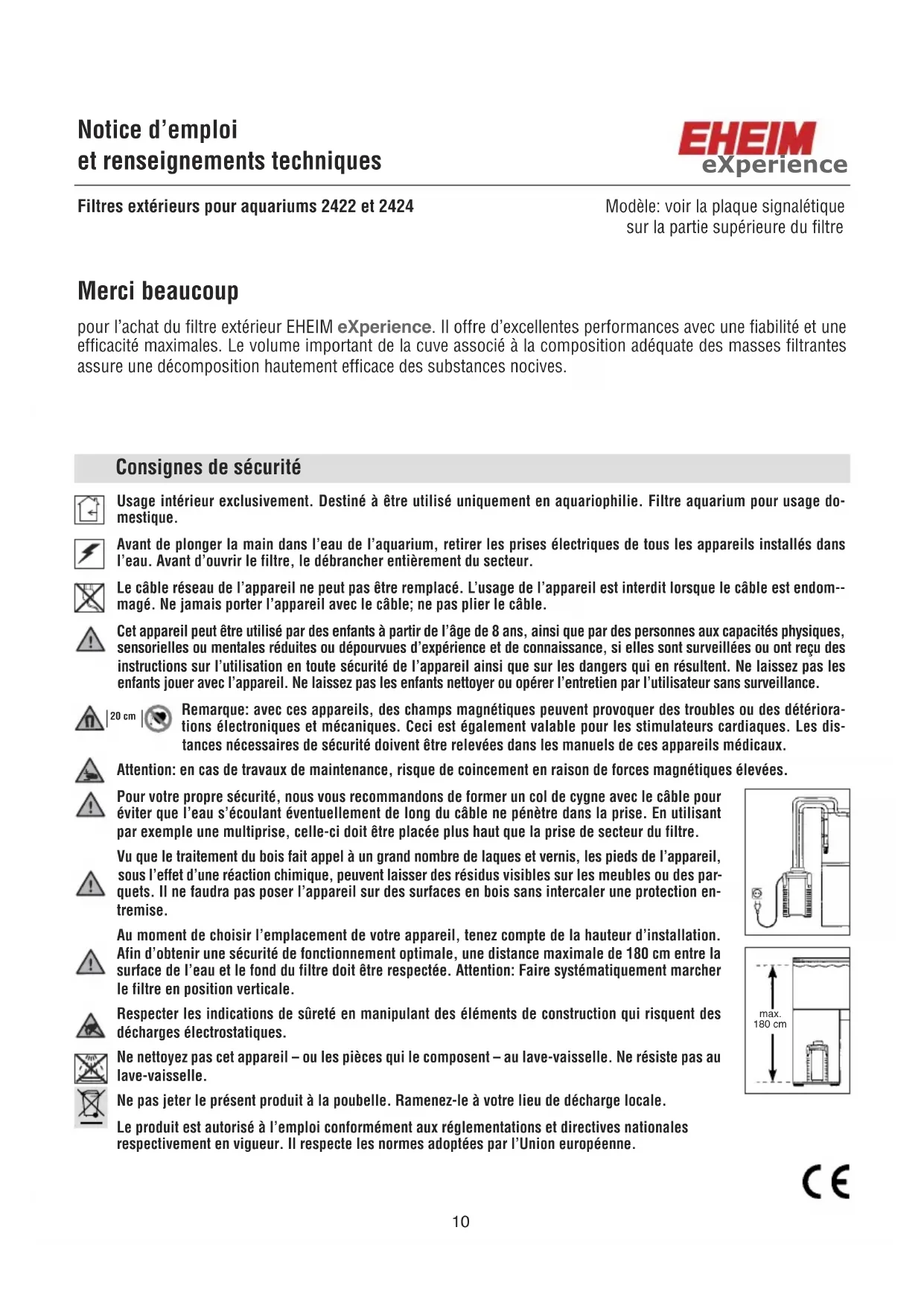

MODE D'EMPLOI eXperience 150 EHEIM

Filtres extérieurs pour aquariums 2422 et 2424

Modèle : voir la plaque signalétique sur la partie supérieure du contrôle

pour l'achat du filtre extérieur EHEIM eXperience. Il offre d'excellentes performances avec une fiabilité et une efficacité maximales. Le volume important de la cuve associé à la composition ajustée des masses filtrantes assure une décomposition hautement efficace des substances nocives.

Consignes de sécurité

Usage intérieur exclusivement. Destiné à être utilisé uniquement en aquariophilie. Filtre aquarium pour usage domestique.

Avant de plonger la main dans l'eau de l'aquarium, retirer les prises électriques de tous les appareils installés dans l'eau. Avant d'ouvrir le filtre, le débrancher entièrement du secteur.

Le câble réseau de l'appareil ne peut pas être remplacé. L'usage de l'appareil est interdit lorsque le câble est endommagé. Ne jamais porter l'appareil avec le câble; ne pas plier le câble.

Cet appareil peut être utilisé par des enfants à partir de l'âge de 8 ans, ainsi que par des personnes aux capacités physiques, sensorielles ou mentales réduites ou dépourvues d'expérience et de connaissance, si elles sont surveillées ou ont reçu des instructions sur l'utilisation en toute sécurité de l'appareil ainsi que sur les dangers qui en résultent. Ne laissez pas les enfants jouer avec l'appareil. Ne laissez pas les enfants nettoyer ou opérer l'entretien par l'utilisateur sans surveillance.

20cm

Remarque: avec ces appareils, des champs magnétiques peuvent provoquer des troubles ou des déteriorations électroniques et mécaniques. Ceci est également valable pour les stimulateurs cardiaques. Les distances nécessaires de sécurité doivent être respectées dans les manuels de ces appareils médicaux.

Attention: en cas de travaux de maintenance, risque de coinçement en raison de forces magnétiques élevées.

Pour votre propre sécurité, nous vous recommandons de former un col de cygne avec le câble pour éviter que l'eau s'écoulant éventuellement le long du câble ne pénétre dans la prise. En utilisant par exemple une multiprise, celle-ci doit être placée plus haut que la prise de secteur du filtre.

Vu que le traitement du bois fait appel à un grand nombre de laques et vernis, les pieds de l'appareil, sous l'effet d'une réaction chimique, peuvent laisser des résidus visibles sur les meubles ou des parquets. Il ne faudra pas poser l'appareil sur des surfaces en bois sans intercaler une protection entremise.

Au moment de désirer l'emplacement de votre appareil, tenez compte de la hauteur d'installation. Afin d'obtenir une sécurité de fonctionnement optimale, une distance maximale de 180 cm entre la surface de l'eau et le fond du filtre doit être respectée. Attention: Faire systématiquement marcher le filtre en position verticale.

Respecter les indications de sécurité en manipulant des éléments de construction qui risquent des décharges électrostatiques.

Ne nettoyez pas cet appareil - ou les pièces qui le composent - au lave-vaiselle. Ne résiste pas au lave-vaiselle.

Ne pas jeter le présent produit à la poubelle. Ramenez-le à votre lieu de décharge locale.

Le produit est autorisé à l'emploi conformément aux réglementations et directives nationales respectivement en vigueur. Il respecte les normes adoptées par l'Union française.

Filtres extérieurs 2422 et 2424 pour l'eau douce et l'eau de mer

① Partie supérieure du filtre ② Logement du joint ③ Ouate filtrante (blanche) ④ Mousse filtrante (bleu) ⑤ Paniers de filtration ⑥ Joints en caoutchouc ⑦ Clip de fermeture ⑧ Cuve du filtre ⑨ Connexion avec robinets d'arrêt ⑩ Fixation pour tuyau ⑪ Canne d'aspiration ⑫ Crépine ⑬ Embout coudé ⑭ Tube de rejet ⑮ Ventouses à crochets ⑯ Tuyaux ⑰ Vaseline.

En déballant, prière de contrôler si aucune pièce ne manque.

Montage

(1) Faire basculer les quatre clips de fermeture vers l'extérieur et les pousser vers le haut. A l'aide des deux poignées intégrées, il est facile de soulever la tête motrice du filtré. (2) Enlever la ouate filtrante. Retirer les paniers de filtration les uns après les autres, vers le haut, grâce aux poignées escamotables. (3) Rincer soigneusement toutes les masses filtrantes EHEIM que vous allez employer dans le silence jusqu'à ce que l'eau soit claire.

Remplir les compartiments inférieurs du filtré avec les tapis de filtration EHEIM. Remplissez le deuxième panier avec la masse filtrante biologique SUBSTRAT quasiment jusqu'au rebord.

Attention: Ne pas trop remplir, ne pas obstruer le conduit tubulaire.

(4) Positionner le panier dans la cuve du filtre en l'enfonçant fortement jusqu'à ce qu'il repose sur les barrettes d'appui. Le fait que le panier rentre en force garantit le passage de l'eau par les masses filtrantes et non par le long des parois de la cuve. Rabattre la poignée escamotable. (5) Remplir le deuxième panier pratiquement jusqu'au bord puis le placer dans la cuve en faisant bien attention d'aligner les orifices des tubes des deux paniers, n'oubliez pas de mettre les joints au sommet de chacun d'entre eux afin d'assurer l'étanchéité du conduit ainsi formé.

Rabattre la poignée escamtable. Positionner la ouate filtrante blanche au-dessus du dernier panier en veillant à ce que l'orifice soit bien placé au-dessus du tube.

Attention: Ne jamais placer la ouate filtrante blanche au dessous de la poignée rétractable du panier de filtration.

(6) Contrôler que le joint de la partie supérieure du filtre ne soit pas sale et que ce dernier soit parfaitement en place dans sa rainure. (7) Poser la partie supérieure sur la cuve du filtre, la tubulure de la tête motrice devant impérativement être enfoncée dans la guide des paniers filtrants. Fermer les 4 clips de fermeture. (8) Attention: Avant d'insérer la connexion avec robinets doubles intégrés dans la tête motrice, examinez les deux joints à la base de la pièce et assurez-vous qu'ils soient bien en place et en bon état, GRAISSEZ LES LÉGÈREMENT avec de la vaseline pour faciliter l'installation. (9) Enfoncer complètement la connexion, l'étrier de verrouillage vers le haut, dans l'orifice prévu à cet effet dans la partie supérieure du filtre et fermer l'étrier de verrouillage en appuyant simultanément sur la connexion jusqu'à enclenchement de l'ensemble.

(10) Pour fermer les robinets d'arrêt, pousser les deux manettes de la connexion (position OFF). (11) Introduire les tuyaux joints sur les tubulures de la connexion jusqu'à la butée. Pour faciliter cette opération, assouplir les tuyaux dans de l'eau chaude.

Note: N'utiliser systématiquement que les tuyaux d'origine EHEIM.

(12) Placer la fixation de tuyau, constituée de deux parties, autour des tuyaux et la clipser (13). (14) Une fois cette opération effectuée, placer le filtre dans le meuble en respectant la hauteur de mise en place prescrite : il faut qu'il y ait au max. 180 cm entre la surface de l'eau et le fond de la cuve du filtre pour obtenir un fonctionnement normal. (15) Raccordez le filtre à la canal d'aspiration et au rejet coudé par les tuyaux. Raccordez l'embout coude et le tube de rejet avec un petit morceau de tuyau et les positionner dans l'aquarium à l'aide des ventouses à crochets. (16) Suivant la forme de l'aquarium, on les place soit sur la paroi arrière, soit sur l'une des parois latérales. Fermer le côté ouvert du tube de rejet avec le bouchon joint.

Conseil : Selon l'intensité du mouvement que l'on souhaite avoir à la surface, le rejet peut être installé soit au-dessous, soit au-dessus du niveau d'eau.

Faire passer les tuyaux en partant du filtre le long de la paroi arrière du meuble et raccordez les en fonction, à la canne d'aspiration et à l'embout coudé du rejet.

Veiller à ce que les tuyaux soient posés bien droit et qu'ils ne forment pas de coudes ; les raccourcir le cas échéant.

Conseil: Si vous faites tremper les tuyaux quelques temps dans l'eau chaude, ils deviennent plus souples et d'éventuels coudes peuvent se redresser facilement.

Mise en marche

(19) Ouvrir les robinets d'arrêt de la connexion du filtre en poussant les deux manettes en direction des tuyaux. (Position ON) (20) Conseil: Séparer ensuite le tuyau de refoulement du tube de rejet et établir la circulation (21) d'eau, de préférence l'accessoire universel d'installation 1 pour la zone d'aspiration (EHEIM no. de ref. 4004300, Ø 12 mm) ou à l'aide de la poire d'aspiration (EHEIM no. de ref. 4004540).

La cuve se remplit ensuite automatiquement. Avec cela, reconnecter le tuyau au tube de rejet.

Conseil: Le début d'eau de la pompe peut être contrôlé en utilisant le robinet de sortie (OUT).

Attention: Ne jamais réduire le début en utilisant le robinet d'entrée (IN).

Après avoir contrôlé l'étanchéité de tous les raccords de tuyau, brancher le filtre au secteur.

Entretien et soin

(24) Fermer les deux manettes de la connexion (position OFF).

Faire basculer l'étrier de verrouillage vers le haut et retirer la connexion de la partie supérieure du filtre.

(25) Retirer du meuble le filtre extérieur en le prenant par les deux poignées intégrées. (26) Ouvrir tous les clips de fermeture et retirer la partie supérieure du contrôle. (27) Pour nettoyer la chambre de la pompe, déverrouiller la bague de fermeture située sur la partie interne de la tête motrice en la faisant tourner vers la gauche. Enlever ensuite le couvercle de la pompe, la turbine et l'axe verticalement. (28) Nettoyer soigneusement les pièces de la pompe et le canal de refroidissement à l'aide des brosses de nettoyage EHEIM, no. de ref. 4009580. Rincer l'axe avec précaution (fragile: cérôme!) et enfin, réassembler et remettre en place l'ensemble.

Lors du montage, veiller à ce que les manchons de l'axe et le couvercle de la pompe soient bien ajustés. Bloquer ensuite le couvercle de la pompe en le tournant vers la droite.

(30) Masses filtrantes : Retirer la ouate et les paniers de filtration de la cuve du filtre. Rincer soigneusement la masse filtrante à l'eau courante - jusqu'à ce que l'on ne voie plus du tout d'eau trouble. Si vous employez du charbon, le jeter.

La ouate filtrante blanche sert à la filtration mécanique et ne doit être utilisée qu'une seule fois; en effet, les particules de saleté qui se sont collées ne peuvent pas être éliminées complètement au nettoyage. Utiliser une ouate neuve, no. de ref. 2616225! La mousse filtrante bleue (1 x dans le set, no. de ref. 2616220) peut être utilisée 2 à 3 fois. La laver soigneusement avant utilisation.

Conseil: Lorsqu'on remet du SUBSTRAT neuf, mélanger env. 1/3 d'ancienne masse filtrante au matériel neuf afin que les cultures de bactéries se développent plus rapidement.

(31) Nettoyer la cuve du filtre et, reintroduire les paniers filtrants. Veiller à ce que les paniers soient bien enfoncés, emboîtés les uns sur les autres et que les orifices des paniers soient bien alignés les uns sur les autres, sans oublier les joints de caoutchouc qui permettent l'étanchéité.

Attention: Ne jamais placer la ouate filtrante blanche au-dessous de la poignée rétractable du panier de filtration.

Poser la ouate filtrante neuve. Contrôler si le joint de la partie supérieure du filtre est propre et correctement mis en place. Graisser légèrement le joint d'étanchéité avec de la vaseline. Poser la partie supérieure du filtre sur la cuve, fermer avec les clips de fermeture et mettre en place le filtre dans le meuble.

Examinez les deux joints à la base de la pièce et assurez-vous qu'ils soient bien en place et en bon état, graissez les légèrement avec de la vaseline; mettez en place et verrouillez la connexion. Une fois que les deux manettes de fermeture de l'adaptateur sont ouvertes (position ON), le filtre se remplit à nouveau automatiquement d'eau, il est prêt à fonctionner. Ensuite, le brancher au secteur.

Conseil: Toutes les jonctions de tuyaux doivent être vérifiées à intervalles réguliers pour un assemblage parfait.

Attention: Faire systématiquement marcher le filtre en position verticale.

Aquarium-buitenfilter 2422 et 2424

Pour eau douce et eau de mer

Les reproductions, copies et utilisations de nos logos et matériels et produits dérivés sont interdits à l'exploitation, de toute nature, et sont soumises au préalable, par écrit, au consentement et à l'approbation du fabricant.

EHEIM GmbH & Co. KG

Plochinger Str. 54

73779 Deizisau

Germany

Tel. [phone]

Fax [phone]

www.eheim.com
