MANUAL DE USUARIO eXperience 150 EHEIM

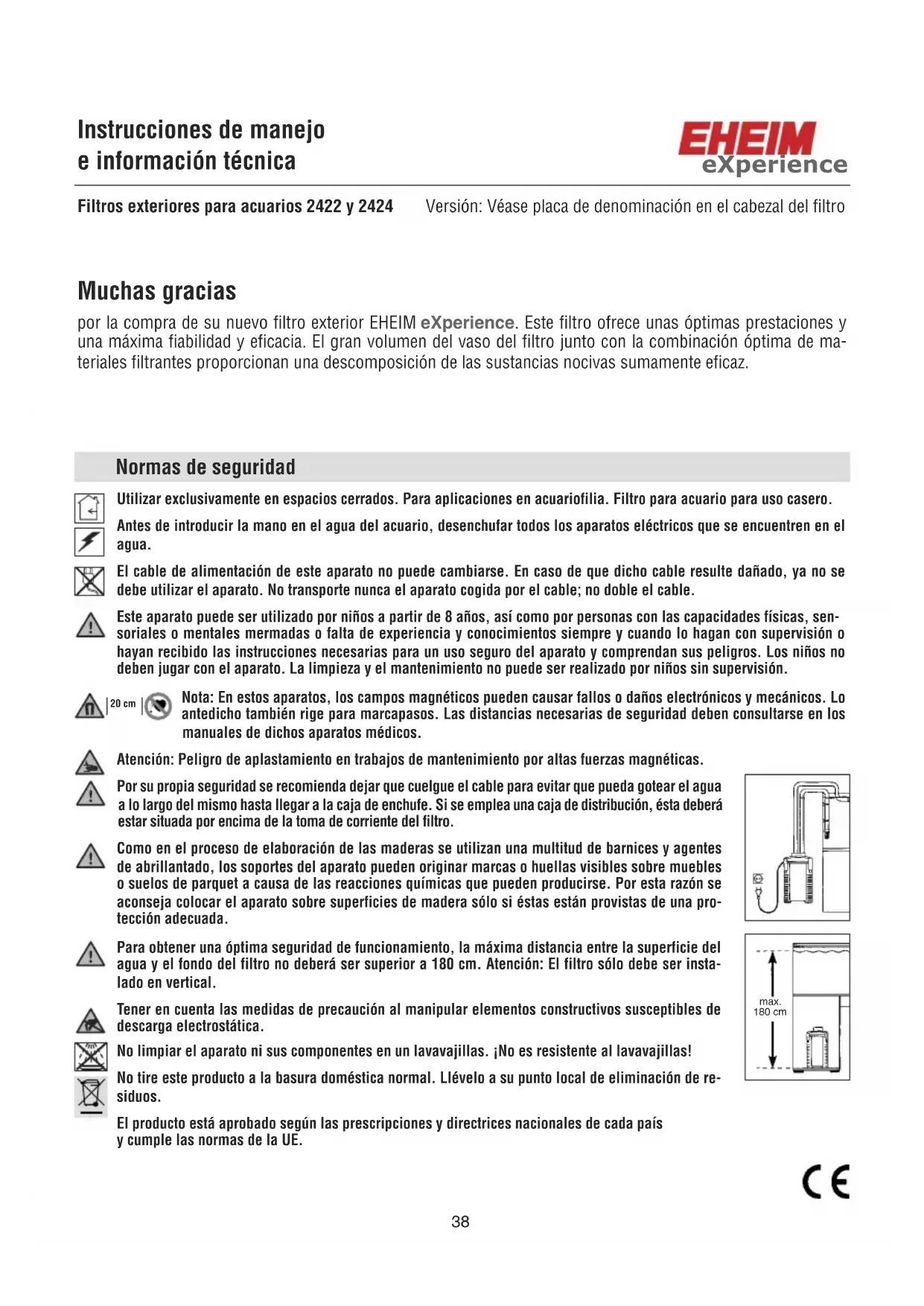

Utilizar exclusivamente en espacios cerrados. Para aplicaciones en acuariofilia. Filtro para acuario para uso casero. Antes de introducir la mano en el agua del acuario, desenchufar todos los aparatos eléctricos que se encuentren en el agua. El cable de alimentación de este aparato no puede cambiarse. En caso de que dicho cable resulte dañado, ya no se debe utilizar el aparato. No transporte nunca el aparato cogida por el cable; no doble el cable. Este aparato puede ser utilizado por niños a partir de 8 años, así como por personas con las capacidades físicas, sen- soriales o mentales mermadas o falta de experiencia y conocimientos siempre y cuando lo hagan con supervisión o hayan recibido las instrucciones necesarias para un uso seguro del aparato y comprendan sus peligros. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento no puede ser realizado por niños sin supervisión. Nota: En estos aparatos, los campos magnéticos pueden causar fallos o daños electrónicos y mecánicos. Lo antedicho también rige para marcapasos. Las distancias necesarias de seguridad deben consultarse en los manuales de dichos aparatos médicos. Atención: Peligro de aplastamiento en trabajos de mantenimiento por altas fuerzas magnéticas. Por su propia seguridad se recomienda dejar que cuelgue el cable para evitar que pueda gotear el agua a lo largo del mismo hasta llegar a la caja de enchufe. Si se emplea una caja de distribución, ésta deberá estar situada por encima de la toma de corriente del filtro. Como en el proceso de elaboración de las maderas se utilizan una multitud de barnices y agentes de abrillantado, los soportes del aparato pueden originar marcas o huellas visibles sobre muebles o suelos de parquet a causa de las reacciones químicas que pueden producirse. Por esta razón se aconseja colocar el aparato sobre superficies de madera sólo si éstas están provistas de una pro- tección adecuada. Para obtener una óptima seguridad de funcionamiento, la máxima distancia entre la superficie del agua y el fondo del filtro no deberá ser superior a 180 cm. Atención: El filtro sólo debe ser insta- lado en vertical. Tener en cuenta las medidas de precaución al manipular elementos constructivos susceptibles de descarga electrostática. No limpiar el aparato ni sus componentes en un lavavajillas. ¡No es resistente al lavavajillas! No tire este producto a la basura doméstica normal. Llévelo a su punto local de eliminación de re- siduos. El producto está aprobado según las prescripciones y directrices nacionales de cada país y cumple las normas de la UE. Normas de seguridad 20 cmmax. 180 cm Instrucciones de manejo e información técnica Filtros exteriores para acuarios 2422 y 2424 Versión: Véase placa de denominación en el cabezal del filtro Muchas gracias por la compra de su nuevo filtro exterior EHEIM eXperience. Este filtro ofrece unas óptimas prestaciones y una máxima fiabilidad y eficacia. El gran volumen del vaso del filtro junto con la combinación óptima de ma- teriales filtrantes proporcionan una descomposición de las sustancias nocivas sumamente eficaz. eXperienceMontaje (1) Abatir los cuatro clips de cierre del vaso del filtro y deslizarlos hacia arriba. Con la ayuda de las dos empuñaduras empotradas se puede sacar fácilmente el cabezal de la bomba. (2) Quite la almohadilla filtrante blanca y saque cada cartucho, agarrando el asa retráctil y esti- rando hacia arriba. (3) Llene los cartuchos con materiales filtrantes EHEIM para obtener los mejores resultados. Rellenar el depósito de filtro inferior con esteras de filtro EHEIM. Rellenar el segundo cartucho con el material biológico SUBSTRAT justo debajo del borde. Atención: No llenar en exceso. No obturar el tubo de paso de agua. (4) Lavar a fondo las masas filtrantes contenidas en los cartuchos, hasta que ya no salga más agua sucia. (5) Colocar el primer cartucho con la almohadilla azul en el vaso del filtro y presionarlo hacia abajo hasta que esté colocado sobre el borde de soporte. Así se asegura la estanqueidad entre el cartucho y el vaso. Inserte el segundo cartucho de la misma manera. Asegúrese de que el tubo de paso de agua interior no está obstruido y el sello de goma está correctamente colocado, consiguiendo así un sello hermético. El asa retráctil debe de estar bajada. Asegúrese de que el cartucho esté nivelado uno con otro. Entonces, inserte la almohadilla fina (blanca) en la misma forma que tiene el cartucho y dejando el respectivo tubo de circulación de agua abierto. Atención: No colocar la almohadilla blanca debajo de la asa del cartucho! (6) Comprobar ahora que la junta del cabezal de la bomba no esté sucia y que quepa exacta- mente dentro de la ranura correspondiente. (7) Colocar el cabezal de la bomba encima del vaso del filtro, para lo cual se debe insertar el tubo del cabezal de la bomba en la guía para tubos de los cartuchos filtrantes. Cerrar los cuatro clips de cierre. (8) Atención: Antes de colocar el adaptador para las tomas de manguera en la parte superior del filtro, comprobar que las dos arandelas se hallen en buen estado y estén bien colocadas. Engrasarlas ligeramente con un poco de vaselina para facilitar su montaje. (9) Insertar totalmente el conector en la abertura prevista del cabezal de la bomba y cerrar el pasador de bloqueo hasta que quede enclavado, presionando para ello sobre el conector. Filtros exteriores 2422 y 2424 para agua dulce y marina

Cartuchos para materiales filtrantes

Sellos de goma herméticos

Conector con llaves doble

Pinza de seguridad para mangueras

Bastón de entrada de agua

Alchachofa de entrada de agua

Tubo de salida en spray y tapón

Vaselina. Sírvanse comprobar al desembalar, si están incluidas todas las piezas. 39Instalación de las mangueras (10) Para poder cerrar las llaves de paso se bajan las dos palancas del conector en posición OFF. (11) Insertar hasta el tope las mangueras correspondientes sobre las boquillas del conector. Al ser este un proceso relativamente difícil, se deben ablandar previamente las mangueras en agua caliente. Consejo: Utilizar solamente mangueras originales de EHEIM. (12) La pinza de seguridad se coloca alrededor de las mangueras que hayan sido montadas, se cuel- (13) ga el soporte lateralmente y se cierra.

(14) Colocar el filtro dentro del mueble inferior y observar la altura de montaje prevista (entre la superficie del agua y el suelo del filtro no debe haber más de 180 cm para que el filtro fun- cione de una forma adecuada). (15) Inserte el alcachofa en el bastón de entrada de agua y fíjelo con los dos estribos de sujeción (16) y con las ventosas a la parte interna del acuario. (17) Conectar el recodo de salida y el tubo de salida en spray con un trozo de manguera (5 – 6 cm) y montarlos en el acuario con la ayuda de los estribos de apriete y las ventosas. Según las circunstancias dadas, la colo cación se efectúa en la pared trasera o en una de las paredes laterales. Cerrar la parte abierta del tubo de salida en spray con el tapón de cierre suministrado. Consejo: Según la intensidad deseada de movimiento de superficie, se puede instalar el tubo de salida en spray por debajo del agua o al nivel de la superficie. (18) Pasar las mangueras desde el filtro a través de la pared trasera del armario y conectar el bastón de entrada de agua que se ha montado y el recodo de salida. Procurar tender las mangueras planas y que no queden dobladas. Recortarlas en caso pre- ciso. Consejo: Si se colocan previamente las mangueras algún tiempo en agua caliente se ablan- dan y se pueden eliminar fácilmente las dobleces.

Puesta en servicio (19) Abrir ahora las llaves de paso del conector del filtro, empujando las palancas en posición ON. (20) Consejo: A continuación, extraiga el trozo de manguera situada en el tubo de salida de (21) ”spray” y establezca el circuito de agua (lo major es utilizar el práctico KIT de instalación 1 pa- ra la zona de aspiración, nº de ped. 4004300, 12 mm ø, o un aspirador, nº de ped. 4003540). El filtro exterior se rellenará totalmente con agua. Vuelva a conectar el trozo de manguera. (22) Consejo: Con la llave de cierre integrada (OUT) se puede regular sin escalonamientos el flujo de salida del agua. Atención: No debe reducirse en ningún caso la potencia de la bomba por la parte de la ab- sorción (IN). (23) Después de volver a comprobar que todas las mangueras están fijas, se pone en marcha el filtro, enchufándolo para ello a la red. 40Mantenimiento y servicio (24) Cierre las dos llaves (posición OFF). Suavemente tire de la palanca de bloqueo hacia arriba y entonces quite la doble llave integrada del cabezal de la bomba del filtro. (25) Extraer el filtro exterior del armario, cogiéndolo para ello de las dos empuñaduras empotradas. (26) Abrir todos los clips de cierre y extraer el cabezal de la bomba. (27) Para limpiar la cámara de la bomba, abrir mediante un giro a la izquierda el anillo de cierre (28) situado al fondo del cabezal de la bomba. Extraer seguidamente la tapa de la bomba, la tur- bina y el eje. (29) Limpiar cuidadosamente las piezas de la bomba y el canal de lubricación con el juego de lim- pieza EHEIM (nº de ped. 4009580). Lavar el eje con cuidado (podría romperse) y a continua- ción volver a montar e instalar la turbina. Durante el montaje, procurar que los manguitos de los ejes, la tapa de la bomba y la junta estén colocados correctamente. Seguidamente, volver a cerrar la bomba con el anillo de cierre, girandolo a la derecha. (30) Materiales filtrantes: Extraiga las almohadillas filtrantes y los cartuchos fuera del vaso. La- var el material filtrante cuidadosamente con agua recogida de el acuario, hasta que ya no quede suciedad. La almohadilla fina (blanca) sirve para el filtrado mecánico y fino de las par- tículas y sólo debe ser utilizada una vez, ya que las partículas de suciedad adheridas no pue- den ser eliminadas totalmente. Utilizar un perlón nuevo (nº de ped. 2616225). La almohadilla azul puede ser utilizada 2-3 veces (1 x incluida en el juego, nº de ped. 2616220). Consejo: Cuando se utiliza un nuevo SUBSTRAT, mezclar aprox. 1/3 del material filtrante utili- zado con el material nuevo. De esta forma, los cultivos bacterianos se multiplican más rá- pidamente en el nuevo material filtrante. (31) Lavar el recipiente y volver a insertar seguidamente los cartuchos del filtro. Presionar el car- tucho inferior hasta que alcance los carriles de apoyo y procurar que los dos cartuchos estén firmemente asentados. En el proceso, la guía de circulación interior debe estar sin obstruir y un cartucho debe estar apoyado encima del otro; la goma sellante debe estar correctamente fijada en la abertura, para conseguir que sea hermético. Atención: No colocar la almohadilla blanca debajo de la asa del cartucho! Coloque la nueva almohadilla en la parte de arriba del cartucho. Compruebe por seguridad que la junta sellante del cabezal de la bomba está correctamente fijada y limpia. Entonces, lubrique ligeramente la junta sellante del cabezal de la bomba con vaselina. Coloque el ca- bezal de la bomba en el vaso del filtro, cierre los clips EZ y coloque el filtro en el mueble. Comprobar que las dos arandelas del adaptador se hallen en buen estado y estén bien colo- cadas, y engrasarlas ligeramente con vaselina. Insertar el conector y enclavarlo. Después de abrir las dos palancas de bloqueo del conector (posición ON), el filtro se llena por sí mismo con agua y ya puede ser utilizado. Enchufar seguidamente el filtro a la red. Aviso: Controlar las conexiones de las mangueras durante períodos de tiempo regulares. Atención: El filtro sólo debe ser instalado en vertical.
