BEDIENUNGSANLEITUNG eXperience 150 EHEIM

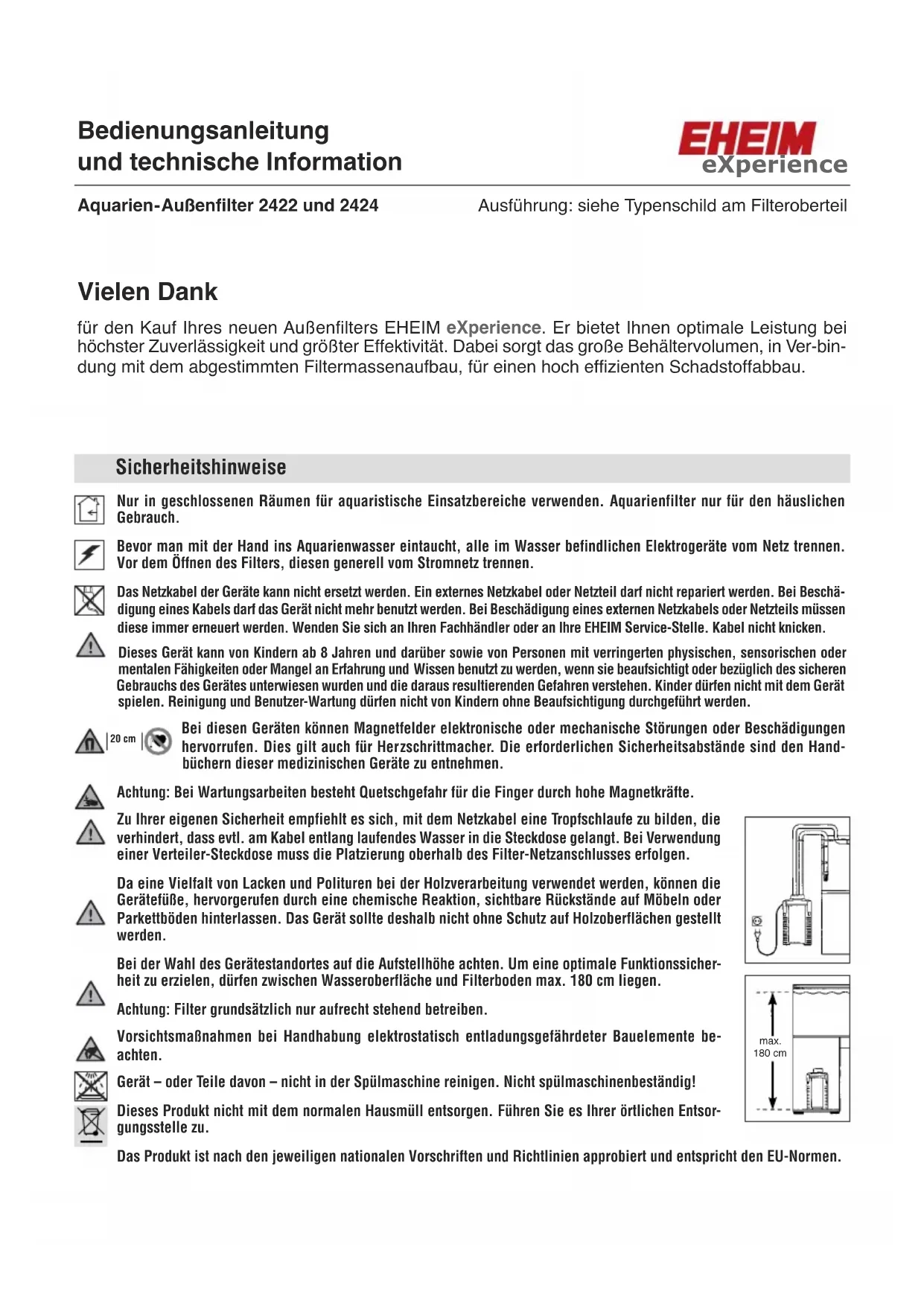

OUT (23) (26) (27) (28) (29) (30) (31) OFF (24)Nur in geschlossenen Räumen für aquaristische Einsatzbereiche verwenden. Aquarienfilter nur für den häuslichen Gebrauch. Bevor man mit der Hand ins Aquarienwasser eintaucht, alle im Wasser befindlichen Elektrogeräte vom Netz trennen. Vor dem Öffnen des Filters, diesen generell vom Stromnetz trennen. Das Netzkabel der Geräte kann nicht ersetzt werden. Ein externes Netzkabel oder Netzteil darf nicht repariert werden. Bei Beschä- digung eines Kabels darf das Gerät nicht mehr benutzt werden. Bei Beschädigung eines externen Netzkabels oder Netzteils müssen diese immer erneuert werden. Wenden Sie sich an Ihren Fachhändler oder an Ihre EHEIM Service-Stelle. Kabel nicht knicken. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt zu werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Bei diesen Geräten können Magnetfelder elektronische oder mechanische Störungen oder Beschädigungen hervorrufen. Dies gilt auch für Herzschrittmacher. Die erforderlichen Sicherheitsabstände sind den Hand- büchern dieser medizinischen Geräte zu entnehmen. Achtung: Bei Wartungsarbeiten besteht Quetschgefahr für die Finger durch hohe Magnetkräfte. Zu Ihrer eigenen Sicherheit empfiehlt es sich, mit dem Netzkabel eine Tropfschlaufe zu bilden, die verhindert, dass evtl. am Kabel entlang laufendes Wasser in die Steckdose gelangt. Bei Verwendung einer Verteiler-Steckdose muss die Platzierung oberhalb des Filter-Netzanschlusses erfolgen. Da eine Vielfalt von Lacken und Polituren bei der Holzverarbeitung verwendet werden, können die Gerätefüße, hervorgerufen durch eine chemische Reaktion, sichtbare Rückstände auf Möbeln oder Parkettböden hinterlassen. Das Gerät sollte deshalb nicht ohne Schutz auf Holzoberflächen gestellt werden. Bei der Wahl des Gerätestandortes auf die Aufstellhöhe achten. Um eine optimale Funktionssicher- heit zu erzielen, dürfen zwischen Wasseroberfläche und Filterboden max. 180 cm liegen. Achtung: Filter grundsätzlich nur aufrecht stehend betreiben. Vorsichtsmaßnahmen bei Handhabung elektrostatisch entladungsgefährdeter Bauelemente be- achten. Gerät – oder Teile davon – nicht in der Spülmaschine reinigen. Nicht spülmaschinenbeständig! Dieses Produkt nicht mit dem normalen Hausmüll entsorgen. Führen Sie es Ihrer örtlichen Entsor- gungsstelle zu. Das Produkt ist nach den jeweiligen nationalen Vorschriften und Richtlinien approbiert und entspricht den EU-Normen. Sicherheitshinweise 20 cmmax. 180 cm Bedienungsanleitung und technische Information Aquarien-Außenfilter 2422 und 2424 Ausführung: siehe Typenschild am Filteroberteil Vielen Dank für den Kauf Ihres neuen Außenfilters EHEIM eXperience. Er bietet Ihnen optimale Leistung bei höchster Zuverlässigkeit und größter Effektivität. Dabei sorgt das große Behältervolumen, in Ver-bin- dung mit dem abgestimmten Filtermassenaufbau, für einen hoch effizienten Schadstoffabbau. eXperienceMontage (1) Alle vier Verschluss-Klipps am Filterbehälter herauskippen und nach oben schieben. Mit Hilfe der beiden Griffmulden lässt sich das Filteroberteil bequem abheben. (2) Filtervlies entnehmen und die einzelnen Filtereinsätze nacheinander herausnehmen. Die ver- senkten Griffbügel der Filtereinsätze lassen sich nach oben ausziehen. (3) Füllen Sie nun die Filtereinsätze mit EHEIM Filtermassen. Den unteren Filterbehälter mit EHEIM Filtermatten befüllen. Den zweiten Filtereinsatz bis knapp unter den Rand mit der biologischen Filtermasse SUBSTRAT befüllen. Achtung: Nicht überfüllen, Rohrdurchführung nicht verstopfen. (4) Anschließend Filtermasse im Korb unter fließendem Wasser gründlich spülen, bis keine Was- sertrübung mehr sichtbar ist. (5) Setzen Sie den Filtereinsatz mit der blauen Filtermatte wieder in den Filterbehälter ein und drücken Sie ihn kräftig nach unten, bis er auf den Auflagestegen sitzt. Damit ist eine sichere Abdichtung zwischen Filtereinsatz und Behälter gewährleistet. Den zweiten Filtereinsatz ebenfalls einschieben, wobei die Rohröffnungen übereinander liegen müssen und mit der Gummitülle jeweils eine sichere Verbindung bilden. Griffbügel jeweils wie- der versenken und darauf achten, dass alle Filtereinsätze bündig aufeinander liegen. Zweite Gummitülle auf den oberen Filtereinsatz aufstecken. Anschließend weißes Filtervlies so auf- legen, dass die Bohrung über der Rohröffnung liegt. Achtung: Weißes Filtervlies nicht unter dem Bügel des Filtermassenkorbes einlegen. (6) Prüfen Sie, ob die Profildichtung am Filteroberteil nicht verschmutzt ist und passgenau in ihrer Nut sitzt. (7) Oberteil auf den Filterbehälter setzen, wobei der Rohrstutzen des Filteroberteils in die Rohr- führung der Filtereinsätze eingesteckt werden muss. Alle vier Verschluss-Klipps schließen. (8) Achtung: Bevor der Adapter für die Schlauchanschlüsse im Filteroberteil eingesetzt wird, die beiden Dichtungsringe auf Beschädigungen und richtigen Sitz prüfen. Die Dichtringe zur Mon- tageerleichterung mit etwas Vaseline leicht einfetten. (9) Adapter mit hoch stehendem Verriegelungsbügel in die vorgesehene Öffnung am Filterober- teil satt einstecken und unter gleichzeitigem Druck auf den Adapter-Verriegelungsbügel bis zum Einrasten schließen. Außenfilter 2422 und 2424 für Süß- und Meerwasser

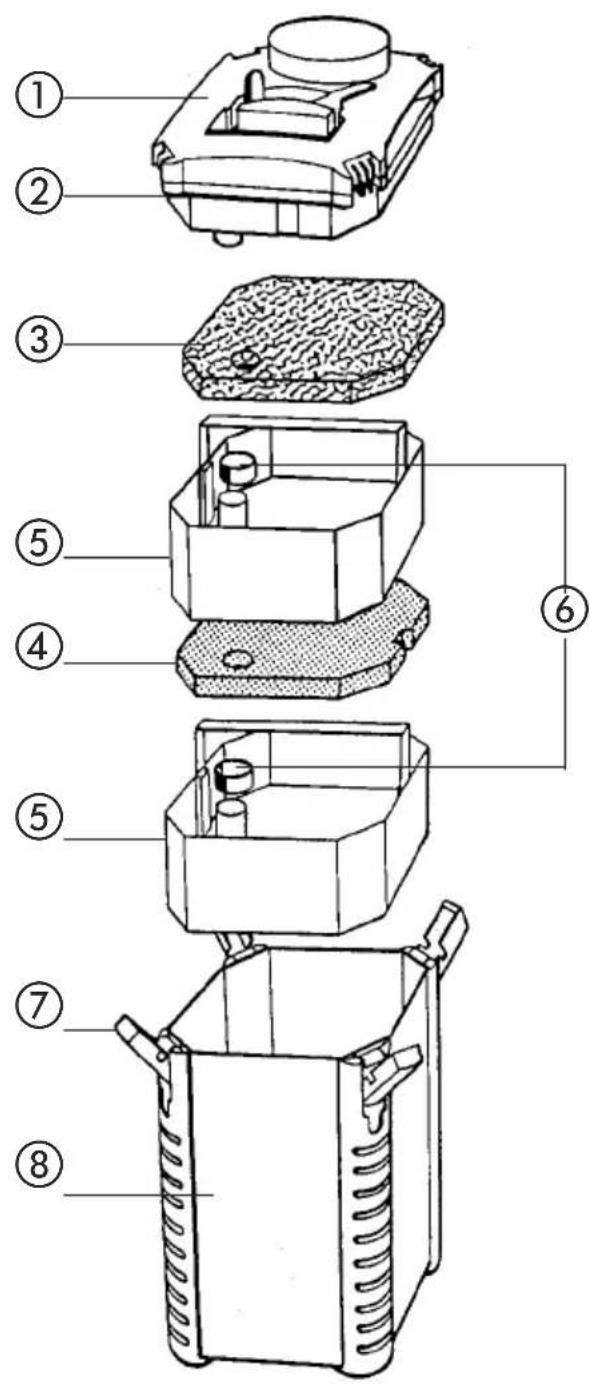

Adapter mit Absperrhähnen

Düsenrohr mit Ver-schluss- Stopfen

Klemmbügel mit Sauger

Vaseline. Bitte beim Auspacken prüfen, ob alle Teile vorhanden sind. 2Schlauchinstallation (10) Um die Absperrhähne zu schließen, werden die beiden Hebelgriffe des Adapters auf Stellung (11) OFF umgelegt. Die beiliegenden Schläuche bis zum Anschlag auf die Schlauchstutzen am Adapter aufschieben. Vorher Schläuche mit warmem Wasser geschmeidig machen. Hinweis: Grundsätzlich nur EHEIM Originalschläuche verwenden. (12) Der zweiteilige Schlauchhalter wird um die montierten Schläuche gelegt, seitlich eingehängt (13) und zusammengeklippst. (14) Stellen Sie den komplett vorbereiteten Filter im Unterschrank auf. Achten Sie auf den vor- geschriebenen Höhenabstand: Zwischen Wasseroberfläche und Filterboden dürfen maximal 180 cm liegen, um eine optimale Arbeitsweise zu erzielen. (15) Stecken Sie den Filterkorb auf das Ansaugrohr und befestigen Sie es mit zwei Klemmbügeln (16) und Saugern an der Innenwand des Aquariums. (17) Auslaufbogen und das Düsenrohr mit einem kurzen Schlauchstück verbinden und mit Hilfe der Klemmbügel und Sauger im Aquarium montieren. Je nach maßlichen Gegebenheiten er- folgt die Anbringung an der Rückwand oder an einer der Seitenwände. Die offene Seite des Düsenrohres mit dem beiliegenden Verschluss-Stopfen schließen. Tipp: Je nach der gewünschten Intensität der Oberflächenbewegung kann das Düsenrohr entweder unterhalb oder auf Niveau des Wasserspiegels installiert werden. (18) Führen Sie die Schläuche vom Filter aus durch die Öffnung der Schrankrückwand. Verbinden Sie das montierte Ansaugrohr mit der Saugseite und den Auslaufbogen mit der Druckseite des Filters. Achten Sie darauf, dass die Schläuche glatt verlegt werden und keine Knicke haben. Eventuell Schläuche kürzen. Tipp: Die Schläuche im warmen Wasser geschmeidig machen. So lassen sich Knicke leicht herausdrücken.

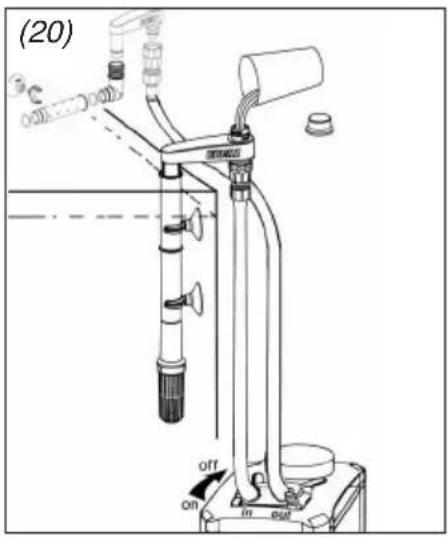

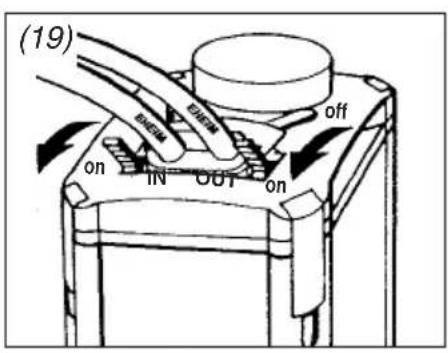

Inbetriebnahme (19) Öffnen Sie nun die Absperrhähne am Adapter des Filters, indem Sie beide Hebelgriffe in Rich- tung der Schlauchführung (Stellung ON) umlegen. Anschließend Druckschlauch am Düsen- senrohr lösen und den Wasserkreislauf wieder herstellen. (20) Tipp: Dazu eignet sich vor allem das praktische EHEIM InstallationsSET 1 für die Saugseite (21) (Bestell-Nr. 4004300 mit 12 mm ø) oder der EHEIM Ansauger (Bestell-Nr. 4003540). Der Au- ßenfilter füllt sich selbsttätig mit Wasser. Nachdem der Filter gefüllt ist, die Schlauchverbindung wieder herstellen. (22) Tipp: Über den integrierten Absperrhahn (OUT) ist die Filterleistung druckseitig stufenlos re- gulierbar. Achtung: Die Pumpenleistung darf niemals auf der Saugseite (IN) reduziert werden. (23) Nachdem alle Schlauchverbindungen nochmals auf Dichtheit und der Schlauchhalter auf rich- tigen Sitz überprüft worden ist, wird der Filter über den Netzstecker in Betrieb genommen.

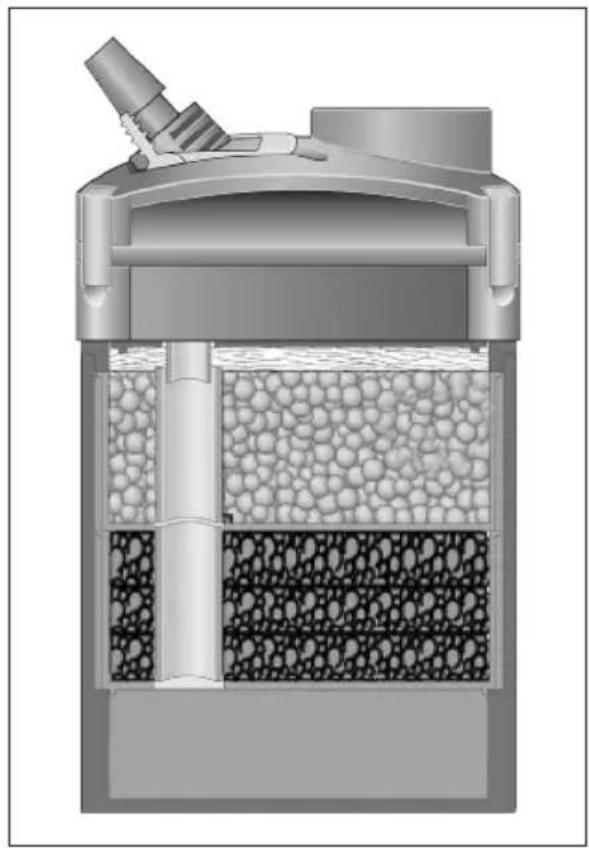

Wartung und Pflege (24) Beide Absperrhebel am Adapter auf Stellung OFF schließen. Verriegelungsbügel nach oben schwenken und den Adapter aus dem Filteroberteil lösen. (25) Außenfilter an den beiden Griffmulden aus dem Schrank nehmen. (26) Alle Verschluss-Klipps öffnen und das Filteroberteil abnehmen. (27) Zur Reinigung des Pumpenraums öffnen Sie den Pumpendeckel am Boden des Filteroberteils durch eine Linksdrehung. (28) Entnehmen Sie dann Pumpendeckel, Läufer mit Flügelrad und Achse. (29) Pumpenteile und Kühlkanal mit EHEIM Reinigungs-Set (Bestell-Nr. 4009580) gründlich säu- bern. Achse vorsichtig abspülen (Bruchgefahr!) und anschließend Läufer wieder zusammen- stecken und einsetzen. Bei der Montage auf richtigen Sitz von Achstüllen und Pumpendeckel achten. Anschließend den Pumpendeckel durch Rechtsdrehung wieder arretieren. (30) Filtermassen: Vlies und Filtereinsätze aus dem Filterbehälter entnehmen. Spülen Sie die Fil- termasse mit lauwarmem Wasser gründlich aus – so lange, bis keine Trübung mehr erkenn- bar ist. Das weiße Filtervlies dient zur mechanischen Feinfilterung und darf nur einmal verwendet werden, da die anhaftenden Schmutzpartikel sich nicht vollständig auswaschen lassen. Neues Vlies (Bestell-Nr. 2616225) verwenden. Die blaue Filtermatte (Bestell-Nr. 2616220 – 1 x im Set enthalten) kann 2- 3 mal wieder verwendet werden. Vor dem Einsatz gründlich aus- waschen. Tipp: Bei Neueinsatz von SUBSTRAT jeweils ca. 1/3 der gebrauchten Filtermasse mit dem neuen Material mischen, damit sich die Bakterienkulturen schneller vermehren. (31) Filterbehälter auswaschen und anschließend Filtereinsätze wieder einschieben. Den untersten Einsatz bis auf die Auflagestege andrücken und auf bündigen Sitz des nachfolgenden Filter- einsatzes achten. Die Rohröffnungen der Filtereinsätze müssen dabei übereinander liegen und mit den Gummitüllen abgedichtet sein. Neues Filtervlies auflegen. Achtung: Weißes Filtervlies darf nicht unter dem Bügel des Filtermassenkorbes eingelegt wer- den. Profildichtung am Filteroberteil auf richtigen Sitz und Sauberkeit prüfen. Anschließend Dich- tung am Filteroberteil leicht mit Vaseline einfetten. Filteroberteil auf den Filterbehälter auf- setzen. Die Verschluss-Klipps schließen und den Filter wieder im Unterschrank aufstellen. Beide Dichtringe am Adapter auf Beschädigungen und den richtigen Sitz prüfen und mit Va- seline leicht einfetten. Adapter einsetzen und verriegeln. Nachdem beide Absperrhebel am Ad- apter geöffnet sind (Stellung ON), füllt sich der Filter wieder selbsttätig mit Wasser und ist dann betriebsbereit. Anschließend Filter über den Netzstecker in Betrieb nehmen. Hinweis: Die kompletten Schlauchverbindungen in regelmäßigen Abständen auf korrekten Sitz prüfen. Achtung: Filter grundsätzlich nur aufrecht stehend betreiben.5
