Typ produktu	Odpieniacz powierzchniowy do akwarium morskiego
Marka	EHEIM
Model	skimmarine 300
Kategoria	Filtr do akwarium
Maksymalna pojemność akwarium	300 L
Wymiary (Wys. × Szer. × Głęb.)	347 × 153 × 91 mm
Moc znamionowa	7 W
Napięcie / Częstotliwość	220 - 240 V / 50 Hz
Przepływ	500 L/h
Długość kabla	1,5 m
Zakres temperatury otoczenia	4 °C do 35 °C
Maksymalna głębokość zanurzenia	1,0 m
Klasa ochronności	II (podwójna izolacja)
Stopień ochrony	IPX8 (ciągłe zanurzenie)
Główne funkcje	Usuwanie metabolitów, odpienianie, precyzyjna regulacja przepływu powietrza, przyłącze ozonu (∅ 6 mm)
Mocowanie	Magnetyczny uchwyt do montażu na szybie
Konserwacja i czyszczenie	Opróżnianie pojemnika na pianę 1-2 razy w tygodniu; comiesięczne dokładne czyszczenie
Bezpieczeństwo	Minimalna odległość 30 cm od rozruszników serca; obowiązkowe użycie wyłącznika ochronnego różnicowoprądowego (max 30 mA)
Części zamienne	Dostępne (strona 138 instrukcji)
Informacje ogólne	Użytkowanie wewnętrzne prywatne; nie używać na sucho; nie modyfikować technicznie; wyłącznie oryginalne części zamienne

Często zadawane pytania - skimmarine 300 EHEIM

Jaka jest maksymalna pojemność akwarium dla EHEIM skimmarine 300?

Odpieniacz jest przeznaczony do akwariów morskich o pojemności do 300 litrów.

Jak zainstalować odpieniacz w akwarium?

Urządzenie mocuje się za pomocą magnetycznego uchwytu. Umieść jedną połowę magnesu wewnątrz w żądanej pozycji, a następnie zbliż drugą połowę z zewnątrz, przesuwając ją po szybie aż do zrównania.

Jaka jest maksymalna głębokość zanurzenia?

Maksymalna głębokość zanurzenia wynosi 1,0 metra.

Jak wyregulować odpieniacz dla optymalnej pracy?

Po okresie docierania około tygodnia, wyreguluj regulator powietrza (początkowo w pozycji środkowej), aby uzyskać pożądaną moc odpieniania. Poziom wody powinien znajdować się między oznaczeniami 'water level max.' a 'water level min.'.

Co zrobić, jeśli odpieniacz nie wytwarza piany?

Sprawdź, czy pompa jest zasilana i czy wirnik nie jest zablokowany. W razie potrzeby wyczyść pompę. Upewnij się również, że odpieniacz jest ustawiony na odpowiedniej wysokości i że wlot powietrza jest wystarczający.

Jakie zagrożenia elektryczne należy brać pod uwagę?

Urządzenie jest klasy II i IPX8. Musi być chronione przez wyłącznik ochronny różnicowoprądowy (max 30 mA). Zawsze odłączaj wszystkie urządzenia przed przystąpieniem do jakichkolwiek czynności. Utwórz pętlę kabla, aby zapobiec przedostawaniu się wody do gniazdka.

Jak wyczyścić EHEIM skimmarine 300?

Opróżniaj pojemnik na pianę 1-2 razy w tygodniu. Raz w miesiącu całkowicie zdemontuj odpieniacz i wyczyść wszystkie części pod strumieniem wody za pomocą szczotki. Nie używaj twardych przedmiotów ani agresywnych środków.

Czy mogę używać generatora ozonu z tym odpieniaczem?

Tak, urządzenie jest przystosowane do podłączenia ozonu. Otwórz teoretyczny punkt przerwania na pokrywie i podłącz wąż o średnicy ∅ 6 mm do złączki.

Jak rozwiązać problem nadmiernego hałasu?

Głośny hałas może być spowodowany zabrudzonym wirnikiem pompy lub nadmiarem powietrza. Wyczyść pompę i/lub zmniejsz dopływ powietrza za pomocą regulatora.

Gdzie znaleźć części zamienne?

Części zamienne są wymienione na stronie 138 instrukcji. Używaj wyłącznie oryginalnych części EHEIM.

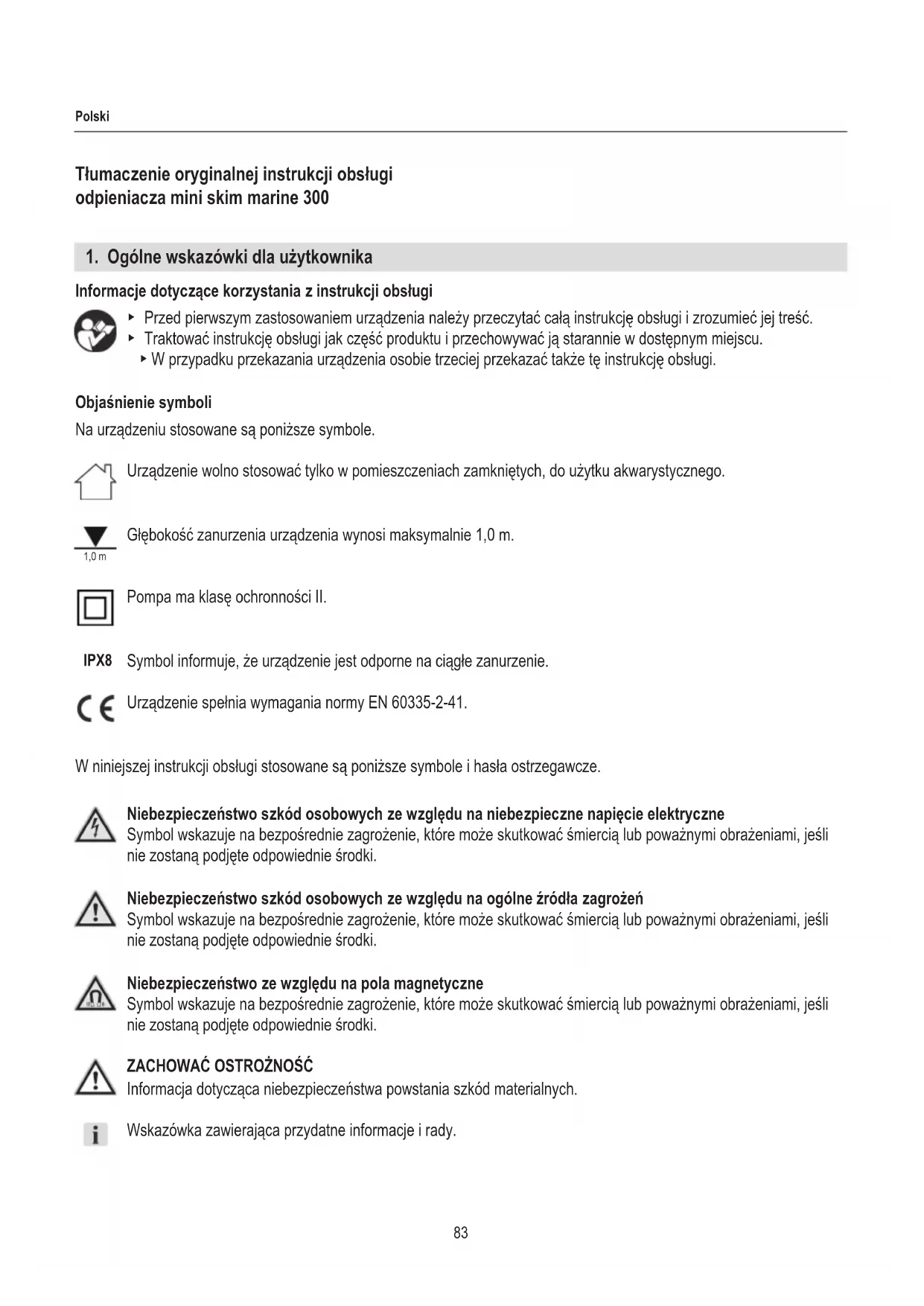

INSTRUKCJA OBSŁUGI skimmarine 300 EHEIM

Tłumaczenie oryginalnej instrukcji obsługi odpieniacza mini skim marine 300

1. Ogólne wskazówki dla użytkownika

Informacje dotyczące korzystania z instrukcji obsługi

• Przed pierwszym zastosowaniem urządzenia należy przeczytać całą instrukcję obsługi i zrozumieć jej treść.
• Traktować instrukcję obsługi jak część produktu i przechowywać ją starannie w dostępnym miejscu.
  ▶ W przypadku przekazania urządzenia osobie trzeciej przekazać także tę instrukcję obsługi.

Objaśnienie symboli

Na urządzeniu stosowane są poniższe symbole.

Urządzenie wolno stosować tylko w pomieszczeniach zamkniętych, do użytku akwarystycznego.

Głębokość zanurzenia urządzenia wynosi maksymalnie 1,0 m.

Pompa ma klasę ochronności II.

IPX8 Symbol informuje, że urządzenie jest odporne na ciągłe zanurzenie.

Urządzenie spełnia wymagania normy EN 60335-2-41.

W niniejszej instrukcji obsługi stosowane są poniższe symbole i hasła ostrzegawcze.

Niebezpieczeństwo szkód osobowych ze względu na niebezpieczne napięcie elektryczne

Symbol wskazuje na bezpośrednie zagrożenie, które może skutkować śmiercią lub poważnymi obrażeniami, jeśli nie zostaną podjęte odpowiednie środki.

Niebezpieczeństwo szkód osobowych ze względu na ogólne źródła zagrożeń

Symbol wskazuje na bezpośrednie zagrożenie, które może skutkować śmiercią lub poważnymi obrażeniami, jeśli nie zostaną podjęte odpowiednie środki.

Niebezpieczeństwo ze względu na pola magnetyczne

Symbol wskazuje na bezpośrednie zagrożenie, które może skutkować śmiercią lub poważnymi obrażeniami, jeśli nie zostaną podjęte odpowiednie środki.

ZACHOWAĆ OSTROŻNOŚĆ

Informacja dotycząca niebezpieczeństwa powstania szkód materialnych.

Wskazówka zawierająca przydatne informacje i rady.

☒ A Odnośnik do rysunku, tutaj odnośnik do rysunku A

Wezwanie do podjęcia działania.

2. Zakres zastosowania

Urządzenie i wszystkie zawarte w zakresie dostawy części są przeznaczone do użytku prywatnego i wolno wykorzystywać je wyłącznie w następujących celach:

• do usuwania produktów przemiany materii ze zbiorników morskich o litrażu do ok. 300 l.
  • w pomieszczeniach zamkniętych
• przy przestrzeganiu danych technicznych

Eksploatacja urządzenia objęta jest następującymi ograniczeniami:

• nie wykorzystywać do celów zarobkowych ani przemysłowych.
• nigdy nie użytkować bez przepływu wody.

3. Wskazówki dot. bezpieczeństwa

Niniejsze urządzenie może stanowić zagrożenie dla osób i rzeczy, jeśli będzie użytkowane nieprawidłowo lub niezgodnie z przeznaczeniem bądź jeśli wskazówki dotyczące bezpieczeństwa nie będą przestrzegane.

Zasady bezpieczeństwa

• Nie dopuszczać do tego, aby opakowanie dostało się w ręce dziecka, ponieważ może ono stanowić zagrożenie (niebezpieczeństwo uduszenia!).
• Niniejsze urządzenie może być używane przez dzieci w wieku powyżej 8 lat oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych oraz wykazujące brak doświadczenia i/lub wiedzy pod warunkiem, że dzieci/ osoby te będą nadzorowane lub zostaną pouczone w zakresie bezpiecznego użytkowania urządzenia oraz zrozumieją wynikające z tego zagrożenia. Dzieci nie mogą bawić się urządzeniem. Czyszczenie oraz konserwacja leżące w gestii użytkownika nie mogą być przeprowadzane przez dzieci, chyba że pod nadzo- rem osoby dorosłej.
• Przed rozpoczęciem użytkowania przeprowadzić kontrolę wzrokową, aby upewnić się, że urządzenie, a zwłaszcza przewód sieciowy i wtyczka, nie są uszkodzone.
• Nigdy nie używać urządzenia z uszkodzonym przewodem sieciowym.
• Naprawy mogą być wykonywane wyłącznie przez serwis EHEIM.

• Urządzenie nie może pracować na sucho. Wolno je stosować tylko do cieczy od +4°C do maks. +35°C.

• Nie trzymać urządzenia za przewód sieciowy, a w celu odłączenia od sieci zawsze ciągnąć za wtyczkę, a nie za przewód ani urządzenie.

• Chronić przewód sieciowy przed wysoką temperaturą, olejami i ostrymi krawę dziami.
• Wykonywać wyłącznie prace opisane w niniejszej instrukcji.
• Nigdy nie dokonywać zmian technicznych urządzenia.
• Stosować wyłącznie oryginalne części zamienne i akcesoria przeznaczone do tego urządzenia.

- Urządzenie jest wyposażone w elektromagnes o silnym polu magnetycznym, które może wpływać na pracę rozruszników serca lub wszczepionych kardiowerterów-defibrylatorów (ICD). Między takimi implantami a elektromagnesem należy zachować co najmniej 30-centymetrową odległość.

• Pompa musi być zabezpieczona za pomocą wyłącznika różnicowoprądowego o znamionowym prądzie uszkodzeniowym maksymalnie 30 mA. W razie pytań lub problemów należy zwrócić się do wykwalifikowanego elektryka.
• W razie przecieku wody lub uruchomienia wyłącznika różnicowoprądowego należy natychmiast odłączyć od sieci elektrycznej wszystkie urządzenia znajdujące się w akwarium.
• Zasadniczo należy odłączać od sieci elektrycznej wszystkie urządzenia znajdujące się w akwarium w następujących sytuacjach: gdy nie są one używane, przed ich zamontowaniem lub wymontowaniem oraz przed wszystkimi pracami związanymi z czyszczeniem lub konserwacją.
• Chronić gniazdo wtykowe i wtyk sieciowy przed wilgocią.

Zaleca się wykonanie na przewodzie sieciowym pętli, po której będzie skapywać woda, co zapobiegnie przedostawaniu się wody po przewodzie do gniazda wtykowego.

• Parametry elektryczne pompy muszą być zgodne z parametrami sieci elektrycznej. Parametry te można znaleźć na tabliczce znamionowej, opakowaniu lub w niniejszej instrukcji.
• Nie wolno wymieniać sieciowego przewodu przyłączeniowego tej pompy. W przypadku uszkodzenia przewodu pompę należy zezłomować.

4. Uruchamianie

Montaż w akwarium (☒A)

Ostrożnie — silne magnesy! Niebezpieczeństwo zgniecenia.

▶ Rozdzielić magnesy, obracając je w przeciwnych kierunkach.
▶ Magnesy należy przechowywać oddzielnie w odległości 30 cm od siebie.

1. Usunąć wszystkie zabezpieczenia transportowe (np. taśmy klejące, materiał wypełniający itp.), w szczególności w środku odpieniacza.
2. Trzymając odpieniacz jedną ręką od środka, umieścić go w wybranej pozycji w akwarium.
3. Drugą ręką ostrożnie umieścić połowę magnesu z logo b na szybie od zewnątrz w pewnym odstępie od odpie-niacza. Należy uważać, aby magnes nie uderzył o szybę!
4. Połowę magnesu przesunąć po szkle w kierunku odpieniacza, aż obie połowy magnesu ①/②znajda się naprzeciwko siebie.

Przeniesienie przewodu zasilającego (☒B)

1. Przeprowadzić przewód zasilający przez niewielki otwór znajdujący się z boku i przełożyć pomiędzy króścem wyprowadzenia przewodu ③.

i

Prawidłowe wyprowadzenie przewodu oznaczone jest linią.

5. Obsługa

Pozycja startowa

1. Ustawić położenie odpieniacza w taki sposób, aby poziom wody w akwarium zawierał się po środku oznaczenia water level max. a water level min. ④ znajdującego się na odpieniaczu(☒C).
2. Pokrętło regulacji powietrza ustawić w położeniu środkowym (☒D).

i

Po pierwszym uruchomieniu odpieniacz musi się „dotrzeć”. Może to potrwać do ok. 1 tygodnia. Z reguły odpieniacz zaczyna produkować pianę już w ciągu pierwszych 2 dni. W tym czasie może się zdarzyć, że z wylotu zacznie wydobywać się resztka powietrza. Nie jest to powód do zmartwienia. Po okresie docierania powietrze przestanie się wydobywać.

Włączanie pompy

1. Podłączyć wtyk sieciowy do gniazda sieciowego. Uwaga: pompa uruchomi się od razu!

Wyłączanie pompy

1. Wyjąć wtyk sieciowy z gniazda sieciowego.

Precyzyjna regulacja (☒D)

W celu uzyskania optymalnej wydajności odpieniacza po fazie rozruchu należy dokonać precyzyjnej regulacji urządzenia. Ustawić wydajność odpieniacza w zależności od potrzeb za pomocą pokrętła regulacji powietrza (☒C).

Podłączenie ozonu (☒E)

1. Zdjąć pokrywę i otworzyć miejsce przewidzianego pęknięcia ⑥ w celu przeprowadzenia przewodu.
2. Zdjąć tuleję ochronną.
3. Podłączyć przewód ( ^a 6 mm) doprowadzający ozon do króćca przyłączeniowego⑦.

6. Konserwacja

Uwaga! Porażenie prądem elektrycznym!

- Przed rozpoczęciem jakichkolwiek prac konserwacyjnych wyjąć wtyk sieciowy.

Ostrożnie! Uszkodzenia rzeczowe.

- Do czyszczenia nie stosować żadnych twardych przedmiotów ani agresywnych środków czyszczących.

W dalszej części opisano prace konserwacyjne, które są wymagane w celu zapewnienia optymalnej i bezawaryjnej eksploatacji. Regularne wykonywanie prac konserwacyjnych przedłuża żywotność i zapewnia prawidłowe działanie urządzenia przez długi czas.

Cotygodniowe prace konserwacyjne

1. W zależności od zapotrzebowania opróżniać pojemnik na pianę 1 - 2 razy w tygodniu.
2. Sprawdzić urządzenie pod kątem pojawiających się glonów i osiadających zanieczyszczeń.

W przypadku pojawienia się glonów i osiadających zanieczyszczeń należy:

1. Wyjąć wtyk sieciowy pompy.
2. Przytrzymać mocno odpieniacz jedną ręką.
3. Drugą ręką odsunąć po szybie od odpieniacza połowę magnesu z logo.

4. Wyjąć odpieniacz.

5. Wyczyścić otwory włotowe i wylotowe obudowy jak również płytę odporową pod strumieniem bieżącej wody za pomocą szczotki.

Comiesięczne prace konserwacyjne

W zależności od stopnia zanieczyszczenia zaleca się rozebrać urządzenie i gruntownie wyczyścić. Należy postępować przy tym w podany sposób:

Rozbieranie i czyszczenie urządzenia

1. Przed rozpoczęciem prac konserwacyjnych wypiąć wtyk sieciowy pompy.
2. Przytrzymać mocno odpieniacz jedną ręką.
3. Drugą ręką odsunąć po szybie od odpieniacza połowę magnesu z logo.
4. Wyjąć odpieniacz.
5. Wyjąć pojemnik na pianę⑧ z obudowy ⑨ (☒F).
6. Docisnąć do środka zatrzaski i pociągnąć w dół płytę odbojową⑩ z obudowy (☑G).
7. Pociągnąć lekko boczną część pokrywy ⑬ na zewnątrz i zamknąć do przodu pokrywę (☒H).
8. Wyciągnąć przewód silikonowy ⑫ z elementu kątowego ⑪.
9. Wyjąć pokrywę z otworu w obudowie.
10. Wyciągnąć pompę ⑭ ku górze z obudowy(✉I).
11. Wyczyścić wszystkie komponenty szczotką pod strumieniem wody.

Rozbieranie i czyszczenie pompy (☒J)

1. Dociskać do środka jednocześnie obydwa boczne zatrzaski pokrywy pompy i zdjąć pokrywę pompy ⑯ z obudowy ⑮.
2. Wyjąć wirnik pompowy ^17 wraz z tulejami osi ^19 z obudowy pompy.
3. Wyjąć osie⑱ z wirnika pompowego.
4. Wyczyścić wszystkie komponenty szczotką pod strumieniem wody.

Montaż

1. Ponownie zamontować pompę, wykonując czynności demontażowe w odwrotnej kolejności.
2. Ponownie zamontować urządzenie, wykonując czynności demontażowe w odwrotnej kolejności.

7. Usuwanie usterek

Uwaga! Porażenie prądem elektrycznym!

- Przed rozpoczęciem usuwania usterek wyjąć wtyk sieciowy.

Usterka Możliwa przyczyna Sposób usunięcia

Pompa nie uruchamia się.	Brak napięcia sieciowego	► Sprawdzić napięcie sieciowe► Sprawdzić przewód zasilający
Brak pęcherzyków powietrza, pompa nie pracuje	Wtyk sieciowy nie jest podłączony	► Podłączyć wtyk sieciowy do gniazda sieciowego
	Zablokowany wirnik pompowy ► Wyczyścić pompę
Resztka powietrza na wylocie Może występować po wymianie wody lub czyszczeniu		► Kończy się automatycznie po mniej więcej 1 dniu.
Sucha piana, wadliwe odpienianie	Odpieniacz wisi za nisko. ► Odpieniacz należy usytuować wyżej
	Odpieniacz wisi za wysoko.	► Odpieniacz należy usytuować niżej
	Zbyt mała ilość powietrza.	► Zwiększyć wlot powietrza za pomocą pokrętła regulacji powietrza
	Zanieczyszczone otwory wlotowe i wylotowe	► Wyczyścić otwory wlotowe i wylotowe obudowy oraz płytę odbojową
	Zanieczyszczony wirnik pompowy ► Wyczyścić pompę
Mokra piana, zbyt intensywne odpienianie	Odpieniacz wisi za nisko. ► Odpieniacz należy usytuować wyżej
	Zbyt duża ilość powietrza	► Zmniejszyć wlot powietrza za pomocą pokrętła regulacji powietrza
Głośna praca urządzenia	Zanieczyszczony wirnik pompowy	► Wyczyścić pompę
	Zbyt duża ilość powietrza	► Zmniejszyć wlot powietrza za pomocą pokrętła regulacji powietrza

W przypadku pozostałych usterek skontaktować się z serwisem EHEIM.

8. Zakończenie użytkowania

Przechowywanie

1. Wyjąć urządzenie ze zbiornika wodnego.
2. Wyczyścić urządzenie.
3. Przechowywać urządzenie w miejscu nienarażonym na występowanie ujemnych temperatur.

Utylizacja

Podczas utylizacji urządzenia należy przestrzegać obowiązujących przepisów prawnych.

Informacja dotycząca utylizacji urządzeń elektrycznych i elektronicznych we Wspólnocie Europejskiej:

Na terenie Wspólnoty Europejskiej obowiązują przepisy krajowe dotyczące utylizacji urządzeń zasilanych elektrycznie, które oparte są na dyrektywie UE 2012/19/WE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE). Zgodnie z nimi niniejszego urządzenia nie wolno wyrzucać do odpadów komunalnych ani domowych.

Urządzenie jest bezpłatnie odbierane w komunalnych punktach zbiórki lub przez zakłady utylizacji odpadów.

Opakowanie produktu składa się z materiałów, które można poddać recyklingowi. Materiały te należy zutylizować w ekologiczny sposób i oddać do ponownego przetworzenia.

9. Dane techniczne

Moc znamionowa 7 W
Wydajność tloczenia 500 l/h
Wymiary (wys. × szer. × gł.) 347 × 153 × 91 mm
Długość przewodu 1,5 m
Temperatura medium 4°C – 35°C
Napięcie sieciowe/częstotliwość 220 - 240 V / 50 Hz

Dane techniczne dla innych wariantów krajowych są podane na tabliczce znamionowej.

10. Części zamienne

Patrz strona 138.
