Tipo di prodotto	Schiumatoio di superficie per acquario d'acqua marina
Marca	EHEIM
Modello	skimmarine 300
Categoria	Filtro per acquario
Volume massimo dell'acquario	300 L
Dimensioni (A × L × P)	347 × 153 × 91 mm
Potenza nominale	7 W
Tensione / Frequenza	220 - 240 V / 50 Hz
Portata	500 L/h
Lunghezza del cavo	1,5 m
Intervallo di temperatura del mezzo	4 °C a 35 °C
Profondità di immersione massima	1,0 m
Classe di protezione	II (doppio isolamento)
Grado di protezione	IPX8 (immersione permanente)
Funzioni principali	Eliminazione dei metaboliti, schiumatura, regolazione fine del flusso d'aria, collegamento ozono (∅ 6 mm)
Fissaggio	Supporto magnetico per montaggio su vetro
Manutenzione e pulizia	Svuotamento del bicchiere schiuma 1-2 volte a settimana; pulizia completa mensile
Sicurezza	Distanza minima di 30 cm da pacemaker; uso obbligatorio di un dispositivo di protezione contro le correnti di dispersione (30 mA max)
Pezzi di ricambio	Disponibili (pagina 138 del manuale)
Informazioni generali	Uso interno privato; non utilizzare a secco; non modificare tecnicamente; solo ricambi originali

Domande frequenti - skimmarine 300 EHEIM

Qual è il volume massimo dell'acquario per l'EHEIM skimmarine 300?

Lo schiumatoio è progettato per acquari d'acqua marina fino a 300 litri.

Come installare lo schiumatoio nell'acquario?

L'apparecchio si fissa tramite supporto magnetico. Posizionare una metà del magnete all'interno nella posizione desiderata, quindi avvicinare l'altra metà dall'esterno facendola scorrere sul vetro fino a sovrapporre le due parti.

Qual è la profondità di immersione massima?

La profondità di immersione massima è di 1,0 metro.

Come regolare lo schiumatoio per un funzionamento ottimale?

Dopo un periodo di rodaggio di circa una settimana, regolare il regolatore d'aria (posizione centrale iniziale) per ottenere la potenza di schiumatura desiderata. Il livello dell'acqua deve trovarsi tra i riferimenti 'water level max.' e 'water level min.'.

Cosa fare se lo schiumatoio non produce schiuma?

Verificare che la pompa sia alimentata e che la girante non sia bloccata. Pulire la pompa se necessario. Assicurarsi inoltre che lo schiumatoio sia posizionato all'altezza corretta e che l'ingresso dell'aria sia sufficiente.

Quali sono i rischi elettrici da considerare?

L'apparecchio è di classe II e IPX8. Deve essere protetto da un dispositivo di corrente di dispersione (30 mA max.). Scollegare sempre tutti gli apparecchi prima di ogni intervento. Creare un anello sul cavo per evitare l'infiltrazione d'acqua nella presa.

Come pulire l'EHEIM skimmarine 300?

Svuotare il bicchiere schiuma 1-2 volte a settimana. Una volta al mese, smontare completamente lo schiumatoio e pulire tutte le parti sotto un getto d'acqua con una spazzola. Non utilizzare oggetti duri o prodotti aggressivi.

Posso utilizzare un generatore di ozono con questo schiumatoio?

Sì, l'apparecchio è predisposto per un collegamento dell'ozono. Aprire il punto di rottura teorico sul coperchio e collegare un tubo di ∅ 6 mm sul raccordo.

Come risolvere un rumore eccessivo?

Un rumore eccessivo può essere dovuto a una girante della pompa sporca o a un eccesso d'aria. Pulire la pompa e/o ridurre l'ingresso dell'aria tramite il regolatore.

Dove trovare pezzi di ricambio?

I pezzi di ricambio sono elencati a pagina 138 del manuale. Utilizzare esclusivamente ricambi originali EHEIM.

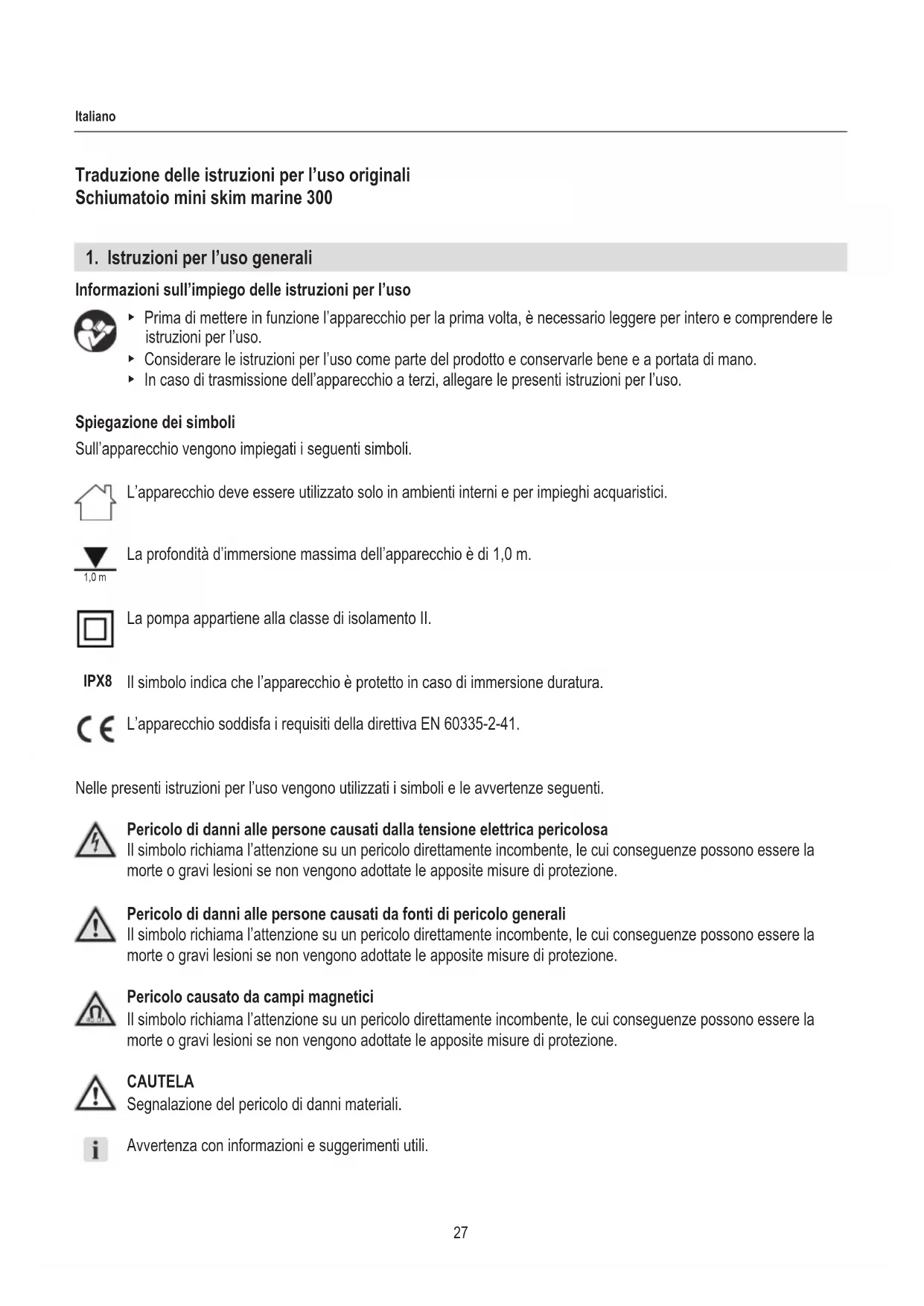

MANUALE UTENTE skimmarine 300 EHEIM

Traduzione delle istruzioni per l'uso originali Schiumatoio mini skim marine 300

1. Istruzioni per l'uso generali

Informazioni sull'impiego delle istruzioni per l'uso

• Prima di mettere in funzione l'apparecchio per la prima volta, è necessario leggere per intero e comprendere le istruzioni per l'uso.
• Considerare le istruzioni per l'uso come parte del prodotto e conservarle bene e a portata di mano.
  In caso di trasmissione dell'apparecchio a terzi, allegare le presenti istruzioni per l'uso.

Spiegazione dei simboli

Sull'apparecchio vengono impiegati i seguenti simboli.

L'apparecchio deve essere utilizzato solo in ambienti interni e per impieghi acquaristici.

La profondità d'immersione massima dell'apparecchio è di 1,0 m.

La pompa appartiene alla classe di isolamento II.

IPX8 Il simbolo indica che l'apparecchio è protetto in caso di immersione duratura.

L'apparecchio soddisfa i requisiti della direttiva EN 60335-2-41.

Nelle presenti istruzioni per l'uso vengono utilizzati i simboli e le avvertenze seguenti.

Pericolo di danni alle persone causati dalla tensione elettrica pericolosa

Il simbolo richiama l'attenzione su un pericolo direttamente incombente, le cui conseguenze possono essere la morte o gravi lesioni se non vengono adottate le apposite misure di protezione.

Pericolo di danni alle persone causati da fonti di pericolo generali

Il simbolo richiama l'attenzione su un pericolo direttamente incombente, le cui conseguenze possono essere la morte o gravi lesioni se non vengono adottate le apposite misure di protezione.

Pericolo causato da campi magnetici

Il simbolo richiama l'attenzione su un pericolo direttamente incombente, le cui conseguenze possono essere la morte o gravi lesioni se non vengono adottate le apposite misure di protezione.

CAUTELA

Segnalazione del pericolo di danni materiali.

Avvertenza con informazioni e suggerimenti utili.

☒A Rimando a una figura, qui rimando alla figura A

▶ Viene richiesta un'azione da parte vostra.

2. Campo d'impiego

L'apparecchio e tutte le parti fornite in dotazione sono destinati all'uso nel campo privato e devono essere usati esclusivamente:

· per la rimozione di metaboliti in acquari di acqua marina fino a circa 300 l
· in ambienti interni
· nel rispetto dei dati tecnici

Per l'apparecchio valgono le seguenti restrizioni:

· non utilizzarlo per scopi commerciali o industriali
· non utilizzarlo mai senza flusso d'acqua

3. Avvertenze di sicurezza

Questo apparecchio può costituire un pericolo per persone o beni materiali se esso non viene utilizzato correttamente o non secondo la finalità d'impiego oppure se le avvertenze di sicurezza non vengono osservate.

Per la vostra sicurezza

- Non lasciare in mano a bambini l'imballaggio dell'apparecchio in quanto può essere fonte di pericoli (pericolo di soffocamento!).

- Questo apparecchio può essere utilizzato da bambini sopra gli 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o che non dispongono di esperienza e cognizioni tecniche, però a condizione che vengano sorvegliate e siano state addestrate nell'uso corretto dell'apparecchio e siano in grado di capire i pericoli conseguenti. I bambini non possono giocare con l'apparecchio. Gli interventi di pulizia e manutenzione non possono essere eseguiti da bambini se questi non vengono sorvegliati.

• Prima dell'utilizzo, effettuare un controllo visivo per assicurare che l'apparecchio, in particolare il cavo elettrico e la spina, non siano danneggiati.
• Non utilizzare mai l'apparecchio con un cavo elettrico danneggiato.
• Le riparazioni possono essere eseguite esclusivamente da un punto di assistenza EHEIM.

• L'apparecchio non deve operare all'asciutto. Può essere impiegato solo per liquidi da +4°C a max. +35°C.

• Non trasportare l'apparecchio tenendolo per il cavo elettrico e, per il disinserimento dalla rete elettrica, tirare sempre la spina e non il cavo o l'apparecchio.

• Proteggere il cavo elettrico dal calore, dall'olio e da spigoli vivi.
• Eseguire solo lavori che sono stati descritti nelle presenti istruzioni.
• Non effettuare mai modifiche tecniche all'apparecchio.
• Utilizzare solo pezzi di ricambio e accessori originali per l'apparecchio.

- L'apparecchio possiede magneti con forti campi magnetici che possono influire su pace-maker o defibrillatori impiantati (ICD). Mantenere una distanza di almeno 30 cm tra l'impianto e il magnete.

• La pompa deve essere protetta con un dispositivo di protezione per correnti di guasto con una corrente di taratura di max. 30 mA. Rivolgersi ad un elettricista specializzato qualora dovessero sorgere domande e problemi.
• Staccare immediatamente tutti gli apparecchi nell'acquario dalla rete elettrica in caso di perdita d'acqua o se interviene l'interruttore differenziale.
• Per principio, staccare tutti gli apparecchi nell'acquario dalla rete elettrica, se non vengono utilizzati, prima di montare o smontare componenti e prima di tutti i lavori di pulizia e di manutenzione.

- Proteggere la presa elettrica e la spina dall'umidità.

Si consiglia di formare con il cavo elettrico un giro per impedire che l'acqua che scorre lungo il cavo possa entrare nella presa.

- I dati elettrici della pompa devono corrispondere ai dati della rete

elettrica. Questi dati sono riportati sulla targhetta, sulla confezione o nelle presenti istruzioni.

- Non si deve sostituire la linea di allacciamento alla rete di questa pompa. In caso di danneggiamento della linea, la pompa non potrà più essere utilizzata.

4. Messa in funzione

Montaggio nell'acquario (☒A)

Attenzione, magneti forti! Pericolo di schiacciamento.

▶ Separare i magneti ruotandoli.
- Immagazzinare i magneti separatamente l'uno dall'altro a una distanza di 30 cm.

1. Rimuovere tutti i componenti di imballaggio (ad esempio adesivi, materiali di riempimento, ecc.), soprattutto anche all'interno dello schiumatoio.

2. Con una mano, tenere lo schiumatoio dall'interno alla posizione desiderata nell'acquario.

3. Con l'altra mano, applicare con cautela la metà del magnete con logo② dall'esterno sulla lastra di vetro, tenendola a distanza dallo schiumatoio. Fare attenzione che il magnete non batta contro la lastra di vetro!

4. Spingere la metà del magnete sul vetro in direzione dello schiumatoio finché entrambe le metà del magnete ①/② sono sovrapposte.

Posa del cavo elettrico (☒B)

1. Introdurre il cavo elettrico dalla piccola apertura laterale, facendolo passare tra i passanti di guida per il cavo ③.

i

La guida per il cavo corretta è indicata con una linea.

5. Funzionamento

Posizione di avvio

1. Regolare la posizione dello schiumatoio in modo che il livello dell'acqua del proprio acquario sia compreso tra la marcatura water level max. ewater level min. ④ sullo schiumatoio (☒C).
2. Impostare il regolatore dell'aria sulla posizione centrale (☒D).

i

Dopo la prima messa in funzione, lo schiumatoio deve “rodarsi”. Ciò può richiedere fino a circa una settimana. Di regola lo schiumatoio inizia già entro i primi 2 giorni a produrre schiuma. In questo periodo può accadere che dall’uscita fuoriesca aria residua. Ciò non è un motivo di preoccupazione. Dopo il tempo di rodaggio non fuoriesce più aria residua.

Accendere la pompa

1. Inserire la spina nella presa elettrica. Attenzione: La pompa si avvia immediatamente!

Spegnere la pompa

1. Estrarre la spina dalla presa elettrica.

Regolazione di precisione (☒D)

Per garantire una potenza dello schiumatoio ottimale, effettuare una regolazione di precisione dell'apparecchio dopo la "fase di rodaggio". Impostare la potenza dello schiumatoio in base alle proprie esigenze mediante il regolatore dell'aria (☒C).

Collegamento dell'ozono (☒E)

1. Rimuovere il coperchio e aprire il punto di rottura predisposto ⑥ per introdurre il tubo.
2. Rimuovere l'involucro protettivo.
3. Inserire il tubo (∅ 6 mm) per l'immissione dell'ozono sull'attacco di collegamento⑦.

6. Manutenzione

Attenzione! Scossa elettrica!

- Prima di tutti i lavori di manutenzione, tirare la spina elettrica.

Cautela! Danni materiali.

▶ Per la pulizia, non utilizzare oggetti duri o detergenti aggressivi.

i

Nelle sezioni successive sono descritti lavori di manutenzione che sono necessari per un funzionamento ottimale e privo di disturbi. Una manutenzione regolare prolunga la durata e assicura il funzionamento dell'apparecchio per un lungo periodo.

Interventi di manutenzione settimanali

1. Se necessario svuotare il recipiente di raccolta 1 – 2 volte a settimana.
2. Verificare che non vi siano infestazioni di alghe e depositi di sporco.

In caso di infestazioni di alghe e depositi di sporco procedere nel modo seguente:

1. Estrarre la spina elettrica della pompa.
2. Tenere fermo lo schiumatoio con una mano.
3. Con l'altra mano, allontanare dallo schiumatoio le metà del magnete con logo sulla lastra di vetro.
4. Rimuovere lo schiumatoio.
5. Pulire con una spazzola sotto un getto d'acqua le aperture di ingresso e uscita dell'alloggiamento e della piastra di diffusione.

Interventi di manutenzione mensili

Consigliamo di pulire l'apparecchio smontandolo completamente una volta al mese a seconda del grado di sporcizia. A tale scopo procedere nel modo seguente:

Smontare e pulire l'apparecchio

1. Prima di effettuare lavori di manutenzione, estrarre la spina della pompa.
2. Tenere fermo lo schiumatoio con una mano.
3. Con l'altra mano, allontanare dallo schiumatoio le metà del magnete con logo sulla lastra di vetro.
4. Rimuovere lo schiumatoio.
5. Rimuovere il recipiente di raccolta ⑧ dall'alloggiamento ⑨ (☒F).
6. Premere verso l'interno le linguette di bloccaggio e tirare la piastra di diffusione ⑩ verso il basso per estrarla dall'alloggiamento (☒G).
7. Tirare leggermente verso l'esterno le parti laterali della copertura ⑬ ed estrarre la copertura in avanti (☒H).
8. Estrarre il tubo in silicone ⑫ dal componente angolare ⑪.
9. Rimuovere la copertura dall'apertura dell'alloggiamento.
10. Estrarre la pompa ⑭ dall'alloggiamento tirandola verso l'alto (☒I).
11. Pulire tutti i componenti sotto un getto d'acqua con una spazzola.

Smontare e pulire la pompa (☒J)

1. Premere contemporaneamente verso l'interno le due linguette di bloccaggio laterali del coperchio della pompa ed estrarre il coperchio della pompa ⑯ dall'alloggiamento della pompa ⑮.
2. Estrarre il girante della pompa⑰ insieme ai beccucci dell'asse⑲ dall'alloggiamento della pompa.
3. Estrarre l'asse⑱ dal girante della pompa.
4. Pulire tutti i componenti sotto un getto d'acqua con una spazzola.

Riassemblaggio

1. Rimontare la pompa nell'ordine inverso.
2. Rimontare l'apparecchio nell'ordine inverso.

7. Eliminazione di guasti

Attenzione! Scossa elettrica!

- Prima dell'eliminazione di guasti, tirare la spina.

Guasto Possibile causa Rimedio

La pompa non si avvia	Manca la tensione di rete	▶ Verificare la tensione di rete▶ Controllare la linea di alimentazione
Assenza di bollicine d'aria, la pompa non convoglia	La spina non è inserita ▶ Inserire la spina nella presa elettrica
	Il girante della pompa è bloccato ▶ Pulire la pompa
Aria residua sull'uscita Può verificarsi dopo un cambio dell'acqua o dopo la pulizia		- ▶ Termina automaticamente dopo circa 1 giorno
		Lo schiumatoio è appeso in posizione troppo bassa	▶ Collocare lo schiumatoio più in alto
Schiuma secca, schiumatura insufficiente	Lo schiumatoio è appeso in posizione troppo alta	▶ Collocare lo schiumatoio più in basso
	Quantità d'aria troppo bassa	▶ Aumentare l'entrata d'aria con il regolatore dell'aria
	Aperture di ingresso e uscita sporche	▶ Pulire le aperture di ingresso e uscita dell'alloggiamento e della piastra di diffusione
	Il girante della pompa è sporco ▶ Pulire la pompa
Schiuma bagnata, schiumatura eccessiva	Lo schiumatoio è appeso in posizione troppo bassa	▶ Collocare lo schiumatoio più in alto
	Quantità d'aria troppo alta	▶ Diminuire l'entrata d'aria con il regola-tore dell'aria
Elevata rumorosità	Il girante della pompa è sporco	▶ Pulire la pompa
	Quantità d'aria troppo alta	▶ Diminuire l'entrata d'aria con il regola-tore dell'aria

In caso di altri guasti, rivolgersi all'assistenza EHEIM.

8. Messa fuori servizio

Immagazzinamento

1. Togliere l'apparecchio dall'acquario.
2. Pulire l'apparecchio
3. Immagazzinare l'apparecchio in un luogo protetto dal gelo.

Smaltimento

In caso di smaltimento dell'apparecchio, osservare le rispettive normative di legge.

Informazione sullo smaltimento di apparecchi elettrici ed elettronici nella comunità europea:

All'interno dell'Unione Europea, lo smaltimento di apparecchi elettrici viene stabilito da norme nazionali che sono basate sulla direttiva UE 2012/19/UE sui rifiuti di apparecchiature elettricheed elettroniche (RAEE). Di conseguenza, l'apparecchio non deve più essere smaltito insieme ai rifiuti comunali o domestici. L'apparecchio viene preso in consegna gratuitamente dai punti di raccolta o centri di riciclaggio comunali. L'imballaggio del prodotto è composto da materiali riciclabili. Questi devono essere smaltiti nel rispetto dell'ambiente e riciclati.

9. Dati tecnici

Potenza nominale 7 W
Portata 500 l/h
Dimensioni (L × P × A) 347 × 153 × 91 mm
Lunghezza del cavo 1,5 m
Temperatura del fluido pompato 4°C – 35°C
Tensione di rete/Frequenza 220 - 240 V / 50 Hz

Sulla targhetta sono indicati i dati tecnici per altre varianti specifiche di Paese.

10. Pezzi di ricambio

Vedi a pagina 138.
