skimmarine 300 - Filter do akvária EHEIM - Bezplatný návod na obsluhu

Typ produktu	Povrchový odpeňovač pre morské akvárium
Značka	EHEIM
Model	skimmarine 300
Kategória	Filter pre akvárium
Maximálny objem akvária	300 l
Rozmery (V × Š × H)	347 × 153 × 91 mm
Menovitý výkon	7 W
Napätie / Frekvencia	220 - 240 V / 50 Hz
Prietok	500 l/h
Dĺžka kábla	1,5 m
Rozsah prevádzkovej teploty	4 °C až 35 °C
Maximálna hĺbka ponorenia	1,0 m
Trieda ochrany	II (dvojitá izolácia)
Stupeň ochrany	IPX8 (trvalé ponorenie)
Hlavné funkcie	Odstraňovanie metabolitov, odpeňovanie, jemné nastavenie prietoku vzduchu, pripojenie ozónu (∅ 6 mm)
Upevnenie	Magnetický držiak na montáž na sklo
Údržba a čistenie	Vypúšťanie penovej nádoby 1 až 2-krát týždenne; kompletné čistenie mesačne
Bezpečnosť	Minimálna vzdialenosť 30 cm od kardiostimulátorov; povinné použitie ochranného zariadenia proti unikajúcemu prúdu (max. 30 mA)
Náhradné diely	K dispozícii (strana 138 návodu)
Všeobecné informácie	Súkromné vnútorné použitie; nepoužívať nasucho; technicky neupravovať; iba originálne náhradné diely

Často kladené otázky - skimmarine 300 EHEIM

Aký je maximálny objem akvária pre EHEIM skimmarine 300?

Odpeňovač je určený pre morské akváriá do 300 litrov.

Ako nainštalovať odpeňovač do akvária?

Zariadenie sa upevňuje pomocou magnetického držiaka. Umiestnite jednu polovicu magnetu dovnútra na požadovanú pozíciu, potom priblížte druhú polovicu zvonku a posúvajte ju po skle, kým sa neprekryjú.

Aká je maximálna hĺbka ponorenia?

Maximálna hĺbka ponorenia je 1,0 metra.

Ako nastaviť odpeňovač pre optimálnu prevádzku?

Po zábehovej dobe približne jedného týždňa nastavte regulátor vzduchu (na začiatku stredová poloha) na dosiahnutie požadovaného výkonu odpeňovania. Hladina vody by sa mala nachádzať medzi značkami 'water level max.' a 'water level min.'.

Čo robiť, ak odpeňovač netvorí penu?

Skontrolujte, či je čerpadlo napájané a či nie je zablokované obežné koleso. V prípade potreby čerpadlo vyčistite. Tiež sa uistite, že odpeňovač je umiestnený v správnej výške a že je dostatočný prívod vzduchu.

Aké sú elektrické riziká, ktoré treba zohľadniť?

Zariadenie je triedy II a IPX8. Musí byť chránené zariadením proti unikajúcemu prúdu (max. 30 mA). Pred akýmkoľvek zásahom vždy odpojte všetky zariadenia. Vytvorte slučku na kábli, aby ste zabránili vniknutiu vody do zásuvky.

Ako čistiť EHEIM skimmarine 300?

Vypúšťajte penovú nádobu 1 až 2-krát týždenne. Raz za mesiac úplne rozoberte odpeňovač a vyčistite všetky časti pod prúdom vody pomocou kefky. Nepoužívajte tvrdé predmety ani agresívne čistiace prostriedky.

Môžem s týmto odpeňovačom použiť generátor ozónu?

Áno, zariadenie je určené na pripojenie ozónu. Otvorte teoretický bod zlomu na kryte a pripojte hadicu s ∅ 6 mm na pripojovaciu rúrku.

Ako vyriešiť nadmerný hluk?

Výrazný hluk môže byť spôsobený znečisteným obežným kolesom čerpadla alebo nadmerným množstvom vzduchu. Vyčistite čerpadlo a/alebo znížte prívod vzduchu pomocou regulátora.

Kde nájdem náhradné diely?

Náhradné diely sú uvedené na strane 138 návodu. Používajte výhradne originálne diely EHEIM.

NÁVOD NA OBSLUHU skimmarine 300 EHEIM

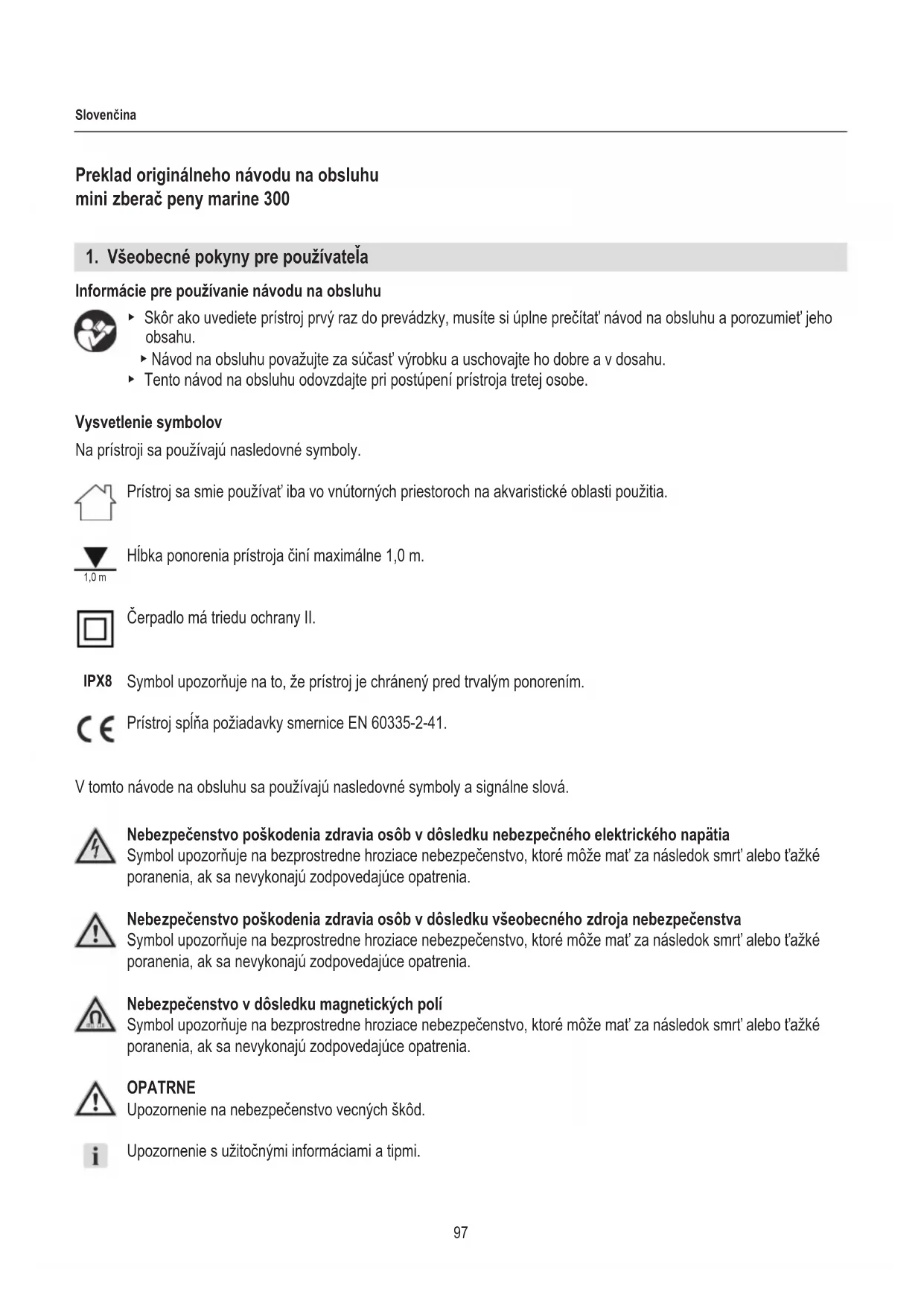

Preklad originálneho návodu na obsluhu mini zberač peny marine 300

1. Všeobecné pokyny pre používateľa

Informácie pre používanie návodu na obsluhu

• Skôr ako uvediete prístroj prvý raz do prevádzky, musíte si úplne prečítat' návod na obsluhu a porozumiet' jeho obsahu.
  Návod na obsluhu považujte za súčasť výrobku a uschovajte ho dobre a v dosahu.
  ▶ Tento návod na obsluhu odovzdajte pri postúpení prístroja tretej osobe.

Vysvetlenie symbolov

Na prístroji sa používajú nasledovné symboly.

Prístroj sa smie používať iba vo vnútorných priestoroch na akvaristické oblasti použitia.

Híbka ponorenia prístroja činí maximálne 1,0 m.

IPX8 Symbol upozorňuje na to, že prístroj je chránený pred trvalým ponorením.

Prístroj spíňa požiadavky smernice EN 60335-2-41.

V tomto návode na obsluhu sa používajú nasledovné symboly a signálne slová.

Nebezpečenstvo poškodenia zdravia osób v dôsledku nebezpečného elektrického napätia

Symbol upozorňuje na bezprostredne hroziace nebezpečenstvo, ktoré môže mať za následok smrt' alebo t'ažké poranenia, ak sa nevykonajú zodpovedajúce opatrenia.

Nebezpečenstvo poškodenia zdravia osób v dôsledku všeobecného zdroja nebezpečenstva

Symbol upozorňuje na bezprostredne hroziace nebezpečenstvo, ktoré môže mat' za následok smrt' alebo t'ažké poranenia, ak sa nevykonajú zodpovedajúce opatrenia.

Symbol upozorňuje na bezprostredne hroziace nebezpečenstvo, ktoré môže mať za následok smrt' alebo t'ažké poranenia, ak sa nevykonajú zodpovedajúce opatrenia.

OPATRNE

Upozornenie na nebezpečenstvo vecných škôd.

Upozornenie s užitočnými informáciami a tipmi.

☒A Odkaz na obrázok, tu odkaz na obrázok A

▶ Ste vyzvaní na manipuláciu.

2. Oblast' použitia

Prístroj a všetky diely obsiahnuté v rozsahu dodávky sú určené na používanie v súkromnej oblasti a smú sa používať výlučne:

• na odstraňovanie produktov látkovej výmeny v akváriách s morskou vodou do cca 300 l
  · vo vnútorných priestoroch
• za dodržiavania technických údajov

Pre prístroj platia nasledovné obmedzenia:

· nepoužívat' na komerčné alebo priemyselné účely
- nikdy neprevádzkovat' bez prietoku vody

Z tohto prístroja môžu vychádzat' nebezpečenstvá pre osoby a vecné škody, ked' sa prístroj používa neodborne, resp. sa nepoužíva na určený účel alebo sa nedodržiavajú bezpečnostné pokyny.

• Nedovolte, aby sa obal z prístroja dostal do rúk det'om, pretože z neho môžu vychádzat' nebezpečenstvá (nebezpečenstvo zadusenia!).
• Tento prístroj môžu používat' deti staršie ako 8 rokov, ako aj osoby so zníženými fyzickými, senzorickými alebo mentálnymi schopnosťami alebo nedostatkom skúseností a/alebo vedomostí, ak sa na ne dohliada alebo ak boli zodpovedajúco poučení vzhľadom na bezpečné používanie prístroja a pochopili z toho vyplývajúce nebezpečenstvá. Deti sa nesmú hrat' s prístrojom. Čistenie a údržbu používateľa nesmú vykonávat' deti, iba vtedy áno, ak sa na ne dohliada.
• Pred používaním vykonajte vizuálnu kontrolu, aby ste zabezpečili, že sú prístroj a zvlášť siet'ový kábel a zástrčka nepoškodené.
• Prístroj nikdy nepoužívajte s poškodeným siet'ovým káblom.
• Opravy smie vykonávat' výlučne servisné miesto spoločnosti EHEIM.
• Prístroj nesmie bežat' nasucho. Smú sa používat' iba kvapaliny s teplotou od +4 °C do max. +35 °C.
• Nenoste prístroj za siet'ový kábel a na odpojenie od elektrickej siete t'ahajte vždy za zástrčku a nie za kábel alebo prístroj.

• Siet'ový kábel chráňte pred teplom, olejom a ostrými hranami.

• Vykonávajte iba práce, ktoré sú popísané v tomto návode.

• Na prístroji nikdy neuskutočňujte technické zmeny.
• Používajte iba originálne náhradné diely a príslušenstvo pre prístroj.

- Prístroj má magnety so silnými magnetickými poľami, ktoré môžu ovplyvňovat' kardiostimulátory alebo implantované defibrilátory (ICD). Dodržiavajte mini-málne 30 cm odstup medzi implantátom a magnetom.

• Čerpadlo musí byt' istené cez ochranné zariadenie proti chybnému prúdu s dimenzovaným chybným prúdom maximálne 30 mA. Pri otázkach alebo problémoch sa obrát'te na odborníka elektrikára.
• Okamžite odpojte všetky prístroja v akváriu od siete pri netesnosti, príp. keď sa aktivuje ochranné zariadenie proti chybnému prúdu.
• Zásadne odpojte všetky prístroje v akváriu od siete, ked' sa nepoužívajú, skôr než diely namontujete, príp. demontujete a pred všetkými čistiacimi a údržbárskymi prácami.
• Chráňte zásuvku a siet'ovú zástrčku pred vlhkost'ou. Odporúča sa vytvorit' so siet'ovým káblom odkvapkávaciu misku, ktorá zabráni tomu, aby sa príp, na kábli nedostala k zástrčke voda tečúca pozdíž kábla.
• Elektrické údaje čerpadla sa musia zhodovat’ s údajmi elektrickej siete. Tieto údaje nájdete na typovom štítku, v obale alebo v tomto návode.
• Siet'ové pripojovacie vedenie čerpadla sa nesmie vymenit'. Pri poškodení vedenia sa musí čerpadlo zošrotovat'.

4. Uvedenie do prevádzky

Montáž v akváriu (☒A)

Pozor, silné magnety! Nebezpečenstvo pomliaždenia.

1. Vyberte všetky prepravné poistky (napr. lepiace pásky, výplňový materiál atd.), predovšetkým tiež vo vnútri zberača peny.
2. Podržte zberač peny jednou rukou zvnútra na želanej polohe v akváriu.
3. Druhou rukou osad'te opatrne polovicu magnetu s logom② s odstupom k zberaču peny zvonka na sklenenej tabuli. Dávajte pozor na to, aby magnet neudieral proti sklenenej tabuli!
4. Posúvajte polovicu magnetu na skle v smere zberača peny, až kým obidve polovice magnetu ①/② nebudú ležat' nad sebou.

1. Ved'te siet'ový kábel z malého bočného otvoru a preved'te ho medzi hrdlo pre vedenie kábla ③.

Správne vedenia kábla je naznačené čiarou.

5. Obsluha

Štartovacia poloha

1. Nastavte polohu zberača peny tak, aby hladina vody vášho akvária ležala v strede medzi značkou water level max. a water level min. ④ na zberači peny (☒C).
2. Regulátor nastavenia vzduchu nastavte na strednú polohu (☒D).

Po prvom uvedení do prevádzky sa musí zberač peny „zabehnút“. To môže trvať cca 1 týždeň. Zberač peny začne spravidla už v rámci prvých 2 dní produkovať penu. V tomto čase môže dôjst’ k tomu, že zvyšný vzduch bude unikať na výstupe. To nepredstavuje dôvod pre starosti. Po čase zabehnutia viac neprúdi žiadny zvyšný vzduch.

Zapnutie čerpadla

1. Vytiahnite siet'ovú zástrčku do siet'ovej zásuvky.

Jemné nastavenie (☒D)

Pre optimálny výkon zbierania peny by sa malo po „fáze zábehu“ uskutočnit’ jemné nastavenie prístroja. Výkon zbierania peny nastavte podľa vašich požiadaviek cez regulátor nastavenia vzduchu (☒C).

Prípojka ozónu (☒E)

1. Odoberte kryt a otvorte miesto požadovaného lomu ⑥ na prevedenie hadice.
2. Odstráňte ochranný obal.
3. Zastrčte hadicu (priem. 6 mm) pre prívod ozónu na pripojovacie hrdlo ⑦.

6. Údržba

Pozor! Zásah elektrickým prúdom!

Pred všetkými údržbárskymi prácami vytiahnite siet'ovú zástrčku.

▶ Na čistenie nepoužívajte žiadne tvrdé predmety alebo agresívne čistiace prostriedky.

V nasledujúcich odsekoch sú popísané údržbárske práce, ktoré sú potrebné pre optimálnu a bezporuchovú prevádzku. Pravidelná údržba predlžuje životnosť a zabezpečuje funkčnosť prístroja počas dlhého časového obdobia.

1. Vyprázdnenie nádoby na penu podľa potreby 1 až 2 krát za týždeň.
2. Prístroj skontrolujte vzhľadom na výskyt rias a usadeniny špiny.

1. Vytiahnite siet'ovú zástrčku čerpadla.
2. Zberač peny držte pevne v ruke.
3. Druhou rukou odsuňte polovicu magnetu s logom na sklenenej tabuli zberača peny.
4. Vyberte zberač peny.
5. Pod prúdom vody vyčistite s kefkou vstupné a výstupné otvory telesa, ako aj nárazovú platňu.

Podla stupňa znečistenia odporúčame každý mesiac prístroj kompletne rozobrat' a vyčistit'. Pritom postupujte nasledovne:

Rozobratie a vyčistenie prístroja

1. Pred údržbárskymi prácami vytiahnite siet'ovú zástrčku čerpadla.
2. Zberač peny držte pevne v ruke.
3. Druhou rukou odsuňte polovicu magnetu s logom na sklenenej tabuli zberača peny.
4. Vyberte zberač peny.
5. Nádobu na penu ⑧ odoberte z telesa ⑨ (☒F).
6. Zatlačte zaskakovacie výstupky smerom dovnútra a a vytiahnite nárazovú platňu ⑩ smerom dole z telesa (☒G).
7. Vytiahnite bočné diely krytu ^13 lahko smerom von a odklopte kryt smerom dopredu (☒H).
8. Stiahnite silikónovú hadicu ⑫ z kolena ⑪.
9. Odoberte kryt z otvoru v telese.
10. Vytiahnite čerpadlo ⑭ smerom hore z telesa (☒I).
11. Vyčistite všetky komponenty prúdom vody pomocou kefky.

Rozobratie a vyčistenie čerpadla (☒J)

1. Zatlačte súčasne obidva bočné zaskakovacie výstupky krytu čerpadla smerom dovnútra a vytiahnite kryt čerpadla ⑯ z telesa čerpadla ⑮.
2. Koleso čerpadla⑰ vytiahnite i s osovými priechodkami ⑲ z telesa čerpadla.
3. Vytiahnite os ⑱ z kolesa čerpadla.
4. Vyčistite všetky komponenty prúdom vody pomocou kefky.

Zmontovanie

1. Čerpadlo namontujte znova v opačnom poradí.
2. Prístroj namontujte znova v opačnom poradí.

7. Odstraňovanie porúch

Pozor! Zásah elektrickým prúdom!

▶ Pred odstraňovaním porúch vytiahnite siet'ovú zástrčku.

Porucha Možná príčina Náprava

Čerpadlo sa nerozbieha	Sietové napätie chýba	► Skontrolujte sieťové napätie► Skontrolujte prívodné vedenie
Žiadne vzduchové bublinky, čerpadlo nečerpá	Sietová zástrčka nie je zastrčená	► Zastrčte sieťovú zástrčku do sieťovej zásuvky.
	Koleso čerpadla je zablokované	► Vyčistite čerpadlo
Zvyšný vzduch na výstupe Môže sa vyskytnúť po výmene vody alebo po vyčistení		► Končí automaticky cca po 1 dni
Suchá pena, nedostatočný výkon zbierania peny	Zberač peny je zavesený príliš nízko	► Zberač peny umiestnite vyššie
	Zberač peny je zavesený príliš vysoko	► Zberač peny umiestnite nižšie
	Príliš malé množstvo vzduchu	► Pomocou regulátora nastavenia vzduchu zvýšte vstup vzduchu
	Vstupné a výstupné otvory znečistené	► Vyčistite vstupné a výstupné otvory telesa a nárazovej platne
	Koleso čerpadla je znečistené	► Vyčistite čerpadlo
Vlhšia pena, zberanie peny príliš intenzívne	zberač peny je zavesený príliš nízko	► Zberač peny umiestnite vyššie
	Príliš veľké množstvo vzduchu	► Pomocou regulátora nastavenia vzduchu znížte vstup vzduchu
Vysoký vývoj hluku	Koleso čerpadla je znečistené	► Vyčistite čerpadlo
	Príliš veľké množstvo vzduchu	► Pomocou regulátora nastavenia vzduchu znížte vstup vzduchu

Pri ostatných poruchách sa, prosím, obrát'te na servis spoločnosti EHEIM.

8. Odstavenie z prevádzky

Skladovanie

1. Zoberte prístroj z akvária.
2. Vyčistite prístroj
3. Prístroj uskladnite na mieste bezpečnom proti mrazu.

Likvidácia

V prípade likvidácie prístroja dodržiavajte príslušné zákonné predpisy.

Informácie pre likvidáciu elektrických a elektronických prístrojov v Európskom spoločenstve:

V rámci Európskeho spoločenstva sa pre elektricky prevádzkované prístroje zadáva likvidácia prostredníctvom národných regulácií, ktoré sú založené na EÚ smernici 2012/19/EÚ o elektronických starých zariadeniach (WEEE). Podlą toho sa prístroj nesmie zlikvidovat’ s komunálnym alebo domovým odpadom. Prístroj sa odoberá bezplatne na komunálnych zberných miestach, resp. zberných dvoroch druhotných surovín. Obal výrobku pozostáva z recyklovateľných materiálov. Zlikvidujte ho ekologicky a odovzdajte na opätovné zhodnotenie.

9. Technické údaje
