Producttype	UV-C-aquariumclarifier
Merk	EHEIM
Model	reeflexUV+e 800
Gebruik	Zoetwater- en zeewateraquaria
Technologie	UV-C-straling
Maximale watertemperatuur	35 °C
Beschermingsklasse	IP X7 (bestand tegen kortstondige onderdompeling)
Elektrische beschermingsklasse	I
Slangaansluitingen	12/16 mm en 16/22 mm
Levensduur UV-C-lamp	Ongeveer 8.000 uur
Materiaal behuizing	Aluminium
Connectiviteit	Ingebouwde Wi-Fi, bediening via EHEIMdigital-app of webbrowser
LED-statusindicator	Wit (netwerkcreatie), blauw (gereed), groen (verbonden met ander apparaat)
Leveringsinhoud	Behuizing, UV-C-lamp, houder, ballast, wartel, aansluitingen, bevestiging, schroeven en moeren
Onderhoud	Reiniging van de glazen buis met universele EHEIM-borstel (ref. 4005570)
Vervanging van de lamp	Na 8.000 bedrijfsuren
Veiligheid	Gebruik de lamp niet buiten de behuizing; bevat kwik
Alleen binnenshuis gebruiken	Ja
Bevestiging	Inclusief wandsteun
Reset	Druk 8 tot 10 seconden op het aanraakveld
QR-code voor Wi-Fi-verbinding	Op het etiket van de ballast
Type UV-C-lamp	Kwik UV-C-lamp (vervangbaar)

Veelgestelde vragen - reeflexUV+e 800 EHEIM

Hoe installeer ik de EHEIM reeflexUV+e 800 UV-C-klaarder?

De installatie vindt plaats aan de drukzijde van het filter of de circulatiepomp. Bevestig de ballast en de UV-C-klaarder met de meegeleverde schroeven. Sluit de slangen (12/16 mm of 16/22 mm) aan op de aansluitingen en draai de moeren vast. Sluit het apparaat aan op het stopcontact.

Hoe verbind ik het apparaat met Wi-Fi?

Sluit het apparaat aan, de LED knippert wit. Ga in de Wi-Fi-instellingen van uw smartphone naar het netwerk "EHEIM reeflex XXXXXXXX" en voer de beveiligingssleutel (Key) in die op het etiket van de ballast staat. Open een browser en ga naar het adres 192.168.1.1 voor de initiële configuratie.

Wat te doen als de UV-C-lamp niet gaat branden?

Controleer de netspanning en de voedingskabel. Zorg ervoor dat de stekker goed is aangesloten. Als het probleem aanhoudt, is de lamp mogelijk defect en moet deze worden vervangen.

Hoe maak ik de UV-C-klaarder schoon?

Koppel het apparaat los en schakel de watertoevoer uit. Verwijder de UV-C-klaarder uit het circuit. Gebruik de universele EHEIM-reinigingsborstel (ref. 4005570) om de glazen buis aan de binnenkant te reinigen. Voer deze reiniging ten minste elke 3 maanden uit.

Wanneer moet ik de UV-C-lamp vervangen?

De lamp heeft een levensduur van ongeveer 8.000 uur. U ontvangt een melding in de app of per e-mail. Volg de vervangingsprocedure: draai het deksel los, verwijder voorzichtig de oude lamp (niet het glas aanraken), plaats de nieuwe lamp totdat deze vastklikt.

Het water van mijn aquarium blijft troebel, wat te doen?

Controleer of de afvoerslang niet vuil is (maak hem schoon met een borstel). Als de UV-C-lamp meer dan 8.000 uur heeft gedraaid, vervang deze dan. Zorg er ook voor dat de waterstroom voldoende is.

Is het gevaarlijk om naar de UV-C-lamp te kijken?

Ja, kijk nooit rechtstreeks naar de ingeschakelde UV-C-lamp, ook niet kort. UV-C-stralen kunnen ogen en huid beschadigen. Gebruik de lamp alleen in de behuizing.

Kan ik het apparaat met zeewater gebruiken?

Ja, de UV-C-klaarder is ontworpen voor zoetwater- en zeewateraquaria. Houd u aan de maximale temperatuur van 35 °C en gebruik geen bijtende of ontvlambare stoffen.

Hoe reset ik het apparaat?

Raak het aanraakveld gedurende 8 tot 10 seconden aan tot de LED groen wordt. De reset is voltooid en het netwerk wordt opnieuw aangemaakt. De beveiligingssleutel is dan niet meer geldig.

Wat te doen bij waterlekkage?

Koppel onmiddellijk alle aquariumapparaten los van het stopcontact. Controleer de aansluitingen en de veiligheidsmoer. Als het lek aanhoudt, neem dan contact op met de EHEIM-service.

GEBRUIKSAANWIJZING reeflexUV+e 800 EHEIM

nl Gebruiksaanwijzing

sv Bruksanvisning

no Bruksanvisning

fi Käyttöohje

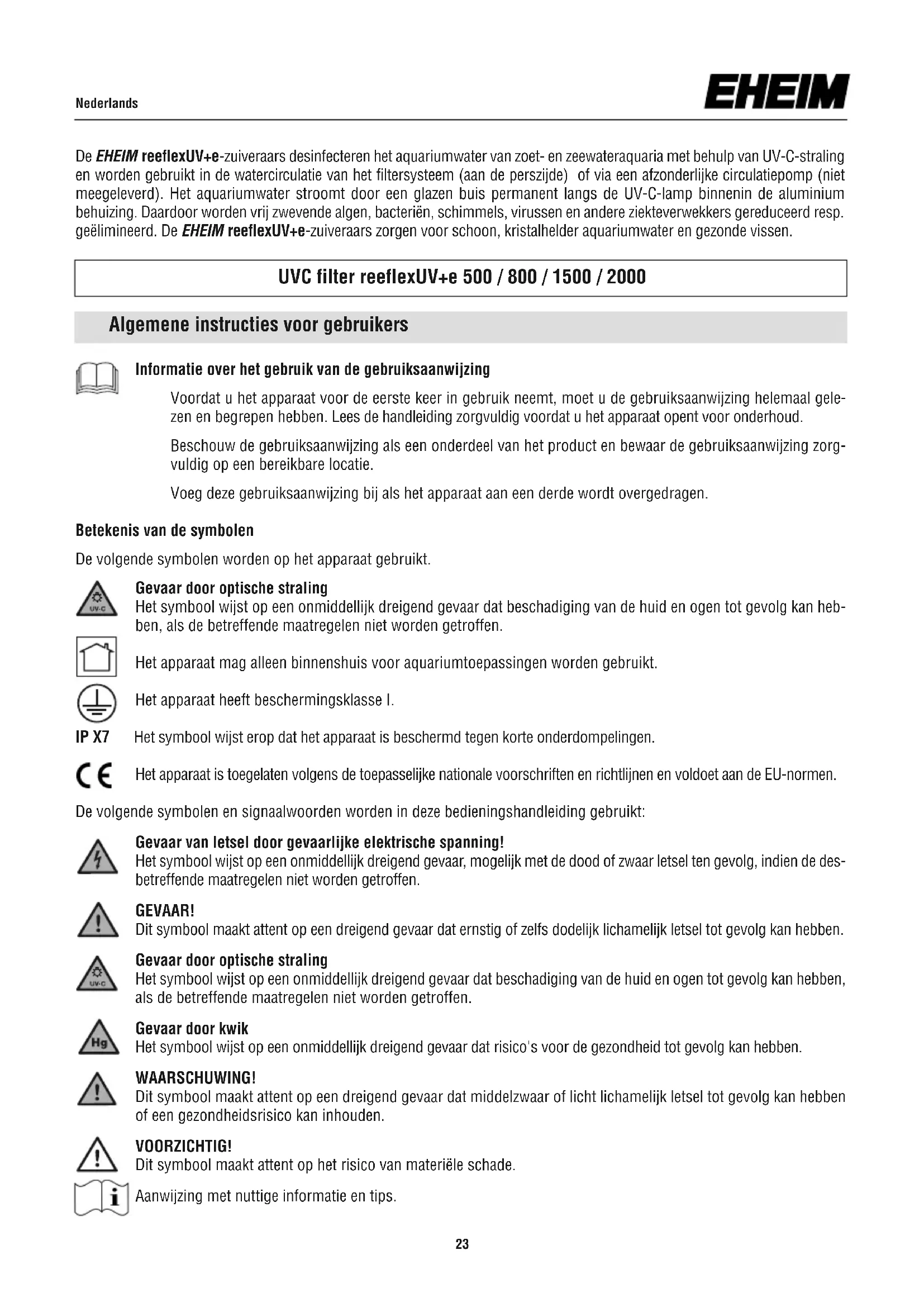

De EHEIM reeflexUV+e-zuiveraars desinfecteren het aquariumwater van zoet- en zeewateraquaria met behulp van UV-C-straling en worden gebruikt in de watercirculatie van het filtersysteem (aan de perszijde) of via een afzonderlijke circulatiepomp (niet meegeleverd). Het aquariumwater stroomt door een glazen buis permanent langs de UV-C-lamp binnenin de aluminium behuizing. Daardoor worden vrij zwevende algen, bacteriën, schimmels, virussen en andere ziekteverwekkers gereduceerd resp. geëlimineerd. De EHEIM reeflexUV+e-zuiveraars zorgen voor schoon, kristalhelder aquariumwater en gezonde vissen.

UVC filter reeflexUV+e 500 / 800 / 1500 / 2000

Algemene instructies voor gebruikers

Informatie over het gebruik van de gebruiksaanwijzing

Voordat u het apparaat voor de eerste keer in gebruik neemt, moet u de gebruiksaanwijzing helemaal gelezen en begrepen hebben. Lees de handleiding zorgvuldig voordat u het apparaat opent voor onderhoud.

Beschouw de gebruiksaanwijzing als een onderdeel van het product en bewaar de gebruiksaanwijzing zorgvuldig op een bereikbare locatie.

Voeg deze gebruiksaanwijzing bij als het apparaat aan een derde wordt overgedragen.

Betekenis van de symbolen

De volgende symbolen worden op het apparaat gebruikt.

Gevaar door optische straling

Het symbool wijst op een onmiddellijk dreigend gevaar dat beschadiging van de huid en ogen tot gevolg kan hebben, als de betreffende maatregelen niet worden getroffen.

Het apparaat mag alleen binnenshuis voor aquariumtoepassingen worden gebruikt.

Het apparaat heeft beschermingsklasse I.

IP X7

Het symbool wijst erop dat het apparaat is beschermd tegen korte onderdompelingen.

Het apparaat is toegelaten volgens de toepasselijke nationale voorschriften en richtlijnen en voldoet aan de EU-normen.

De volgende symbolen en signaalwoorden worden in deze bedieningshandleiding gebruikt:

Gevaar van letsel door gevaarlijke elektrische spanning!

Het symbool wijst op een onmiddellijk dreigend gevaar, mogelijk met de dood of zwaar letsel ten gevolg, indien de desbetreffende maatregelen niet worden getroffen.

GEVAAR!

Dit symbool maakt attent op een dreigend gevaar dat ernstig of zelfs dodelijk lichamelijk letsel tot gevolg kan hebben.

Gevaar door optische straling

Het symbool wijst op een onmiddellijk dreigend gevaar dat beschadiging van de huid en ogen tot gevolg kan hebben, als de betreffende maatregelen niet worden getroffen.

Gevaar door kwik

Het symbool wijst op een onmiddellijk dreigend gevaar dat risico's voor de gezondheid tot gevolg kan hebben.

WAARSCHUWING!

Dit symbool maakt attent op een dreigend gevaar dat middelzwaar of licht lichamelijk letsel tot gevolg kan hebben of een gezondheidsrisico kan inhouden.

VOORZICHTIG!

Dit symbool maakt attent op het risico van materiële schade.

Aanwijzing met nuttige informatie en tips.

Toepassingsgebied

Het apparaat en alle meegeleverde onderdelen zijn bestemd voor gebruik door particulieren en mogen alleen gebruikt worden:

• Voor het desinfecteren van aquariumwater van zoet- en zoutwateraquaria
• met inachtneming van de technische gegevens

Voor het apparaat gelden de volgende beperkingen:

• Gebruik de UVC-lamp nooit buiten de behuizing of voor andere doeleinden.
• niet voor commerciële of industriële doelen gebruiken
• De watertemperatuur mag 35°C niet overschrijden
• Bijtende, licht brandbare, agressieve of explosieve stoffen, zout water en drinkwater mogen niet worden gepompt.
• nooit laten lopen zonder dat er water doorheen stroomt

Veiligheidsinstructies

Dit apparaat kan gevaren opleveren voor personen en zaken als het apparaat niet naar behoren of niet volgens bestemming wordt gebruikt of als de veiligheidsaanwijzingen niet worden opgevolgd.

Voor uw veiligheid

• Houd de verpakking en kleine onderdelen van het apparaat buiten het bereik van kinderen of van personen, die zich niet bewust zijn van hun handelingen, omdat dit tot gevaren kan leiden (verstikkingsgevaar!). Van dieren verwijderd houden.
• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en/of kennis als ze onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of ze van deze persoon instructies hebben gekregen over hoe het apparaat op een veilige manier moet worden gebruikt en begrijpen wat de mogelijke gevaren zijn. Kinderen mogen niet met het apparaat spelen. Reinigings- en onderhoudswerkzaamheden mogen niet door kinderen zonder toezicht worden uitgevoerd.
• Voer voorafgaand aan gebruik een visuele controle uit om zeker te stellen dat het apparaat, met name het netsnoer en de stekker, niet beschadigd is.
• Gebruik het apparaat niet als het niet goed functioneert of als het beschadigd is.
• Gebruik het apparaat nooit met een beschadigd netsnoer.
• Reparaties mogen alleen maar worden uitgevoerd door een servicepunt van EHEIM.
• Draag het apparaat nooit aan het netsnoer en trek nooit aan de kabel of het apparaat om de stekker uit het stopcontact te trekken.
• Voer alleen de werkzaamheden uit die in deze gebruiksaanwijzing zijn beschreven.

- Voer nooit technische wijzigingen aan het apparaat uit.

- Gebruik alleen maar originele reserveonderdelen en toebehoren voor het apparaat.

- Gebruik de UVC-lamp nooit buiten de behuizing.

- Kijk nooit in het licht van de UVC-lamp.

- De elektrische installatie moeten voldoen aan de internationale en nationale bepalingen

- Ter bescherming tegen een te hoge contactspanning moet de installatie een aardlekschakelaar een nominale uitschakelstroom van niet meer dan 30 A bezitten. Informeer bij uw elektriciteitsexpert.

- Scheid bij waterlekkages of een reactie van de foutstroombeveiliging alle apparaten in het aquarium meteen van de netstroom.

- Scheid principieel alle apparaten in het aquarium van het stroomnet, wanneer deze niet in gebruik zijn, voordat u onderdelen monteert of demonteert en vóór alle reinigings- en onderhoudswerkzaamheden.

- Het netsnoer van de apparaat kan niet worden vervangen. Dank de apparaat af als het snoer beschadigd is.

- Bescherm het stopcontact en de stekker tegen vocht. Het wordt aangeraden met het netsnoer een druiplus te maken die voorkomt dat er eventueel water langs de kabel af in het stopcontact loopt.

- De elektrische gegevens van de apparaten moeten overeenkomen met de gegevens van het stroomnet. U vindt die gegevens op het typeplaatje, de verpakking of in deze gebruiksaanwijzing.

A Begripsbepaling

① Aluminium behuizing ② Deksel van behuizing ③ 2 x kruiskopschroeven M5 x 10 mm ④ UV-C-lamp ⑤ Fitting voor UV-C-lamp ⑥ Voorschakelapparaat met voedingskabel ⑦ Draadhuis ⑧ Slangaansluiting ∅ 12/16 mm ⑨ Slangaansluiting ∅ 16/22 mm ⑩ Functiecontroleraam van glas ⑪ Houder ⑫ 4 x Bevestigingsschroeven voor houder ⑬ Knelmoer (slangbescherming) ⑭ Status-LED ⑮ Aanraakveld

Uitpakken

Dit apparaat bevat een UV-C-lamp.

Bij het uitpakken controlleren of alle onderdelen aanwezig zijn. De UV-C-lamp is om veiligheidsredenen apart verpakt en niet in het apparaat gemonteerd om schade door breuk tijdens het transport te voorkomen.

LET OP: De UV-C-lamp bevat kwik! DE UV-C-Lamp zorgvuldig behandelen! GEVAAR VOOR BREUK! glasobjecten niet rechtstreeks met de vingers aanraken. Absoluut zachte doek of iets dergelijks gebruiken.

B Montage

Vóór de montage de handleiding aandachtig lezen en veiligheidsinstructies absoluut in acht nemen.

De twee kruiskopschroeven ③ opendraaien en deksel van de behuizing ② tillen. Fitting voor UV-C-lamp ⑤ uittrekken. UV-C-lamp ④ voorzichtig in de fitting ⑤ plaatsen totdat zij hoorbaar vastklikt. Fitting met gemonteerde UV-C-lamp weer voorzichtig n de behuizing plaatsen en stevig vastdrukken. Deksel van de behuizing aanbrengen en vastschroeven.

LET OP: UV-C-lamp nooit buiten het apparaat in bedrijf stellen. Onbedoeld gebruik van het apparaat of beschadiging van de behuizing kan leiden tot de emissie van gevaarlijke UV-C-straling. UV-C-straling kan ook in lage dosering aan de ogen en de huid schade toebrengen.

Houder⑪ en voorschakelapparaat ⑥ op een geschikte plaats (bv. in onderkast van aquarium) met de bijgevoegde schroeven bevestigen en UV-zuiveraar in de houder vastzetten.

LET OP: Om waterschade te voorkomen de filterinstallatie c.q. circulatiepomp buiten bedrijf stellen vóór de installatie van de UV-zuiveraar in het slangsysteem en opletten dat het leidingsysteem geen water meer bevat.

UV-zuiveraar EHEIM reeflexUV+e op de perszijde (waterterugloop van het buitenfilter of de circulatiepomp) installeren. Slanguiteinden op de slangaansluitingen ⑧ ⑨ schuiven en borgen met knelmoer ⑬. Slangaansluiting door draaien van de draadhuizen ⑦ verbinden met de UV-zuiveraar en stevig vastdraaien. Filterinstallatie c.q. circulatiepomp weer in bedrijf stellen. Op handleiding van de fabrikant letten.

Operatie

Systeemvereisten

Eindapparaten met WiFi-ondersteuning (smartphone, tablet, notebook, enz.).

Netwerk creëren of verbinden

Stel het apparaat in werking door de stekker in het stopcontact te steken. Het functiecontrolevenster ⑩ licht blauw op.

• Status LED ⑭ knippert wit: Netwerk van het toestel wordt aangemaakt.
• Status-LED brandt blauw: Apparaat heeft netwerk gemaakt.

Verbinding maken met WiFi-netwerk

1. Open de netwerkinstellingen van uw eindapparaat (smartphone, tablet, notebook, enz.).
2. Verbind uw eindapparaat met het WiFi-netwerk van het apparaat (SSID) EHEIM reeflex XXXXXXXX.
3. Voer de netwerkbeveiligingssleutel (Key) in.

U vindt de SSID en de netwerkbeveiligingssleutel op het etiket op de ballast ⑥ of scan de QR-code 1 om een verbinding tot stand te brengen.

Toegang tot de website

1. Open uw webbrowser en voer het volgende webadres in: http://192.168.1.1

U kunt ook de QR-code 2 (zie etiket) gebruiken om de website in de browser te openen.

Eerste configuratie

1. Selecteer de gewenste taal uit de taalkeuze en volg de instructies voor de eerste configuratie.

Reset

Raak het touchveld ⑮ gedurende ca. 8 tot 10 seconden met een vinger aan, totdat de status-LED in kleur verandert. Als de status-LED groen oplicht, is de reset voltooid en maakt het toestel zijn netwerk opnieuw aan. Netwerkbeveiligingssleutel en QR-code 1 zijn ongeldig. Verbinding met het netwerk is mogelijk zonder de netwerkbeveiligingssleutel.

Betekenis Status-LED

• Status-LED knippert wit: Netwerk wordt aangemaakt.
• Status-LED brandt blauw: Het apparaat heeft een netwerk gecreëerd en is klaar voor gebruik.
• Status-LED brandt groen: Apparaat is verbonden met een ander EHEIMdigital-apparaat.

C Reiniging en onderhoud

LET OP: Het apparaat moet vóór onderhoudswerkzaamheden worden losgekoppeld van het net. Om bij de reiniging en het onderhoud waterschade te voorkomen de filterinstallatie c.q. circulatiepomp buiten bedrijf stellen vóór de installatie van de UV-zuiveraar in het slangsysteem en opletten dat het leidingsysteem geen water meer bevat.

Reiniging:

UV-zuiveraar door aan de draadhuizen ⑦ te draaien loskoppelen van het leidingsysteem en uit de houder nemen. Reinig de glazen buis in het UV-voorzuiveringsapparaat regelmatig, bij voorkeur elke keer dat het filter wordt gereinigd, uiterlijk na 3 maanden. EHEIM universele reinigingsborstel (bestelnr. 4005570) meerdere malen er doorheen trekken.

Onderhoud:

De UV-C-lamp heeft een max. bedrijfstijd van ca. 8.000 uur en moet dan worden vervangen. De tijd wordt weergegeven in het eenheidsoverzicht van de software of meegedeeld via een e-mailbericht.

De twee kruiskopschroeven ③ opendraaien en deksel van de behuizing ② tillen. Fitting met UV-C-lamp uit de behuizing nemen en UV-C-lamp voorzichtig uit de lampfitting trekken. Nieuwe UV-C-lamp voorzichtig in de fitting plaatsen, totdat zijn hoorbaar vastklikt (zie afb. B3).

LET OP: De UV-C-lamp bevat kwik! DE UV-C-Lamp zorgvuldig behandelen! GEVAAR VOOR BREUK! Glazen objecten niet rechtstreeks met de vingers aanraken. Absoluut zachte doek of iets dergelijks gebruiken.

Storingen verhelpen

Let op! Gevaar van elektrische schokken!

- Trek de stekker uit het stopcontact alvorens een storing te verhelpen.

Storing	Mogelijke oorzaak	Oplossing
UVC-lamp brandt niet	Er is geen netspanning	► Controleer de netspanning► Controleer de stroomka-bel/-aansluiting.
	De stekker is niet ingestoken	► Steek de stekker in het stopcontact
	UVC-lamp is defect	► UVC-lamp vervangen
Water niet helder	Doorstroomleiding is vervuild	► Reinigen met reinigingsbor-stel
	UVC-lamp heeft geen vermogen meer	► UVC-lamp vervangen bedrijfstijd van ca. 8.000 uur overschreden

Neem bij andere storingen contact op met de servicedienst van EHEIM.

Buitenbedrijfstelling en verwijdering

Opslaan

1. Apparaat demonteren van het aquarium
2. Reinig het apparaat.
3. Berg het apparaat op een vorstvrije locatie op.

Afdanken

Het apparaat moet aan het einde van de levensduur volgens de desbetreffende wettelijke voorschriften worden verwijderd. Informatie over het verwijderen van elektrische en elektronische apparaten in de Europese Gemeenschap: Deze regelingen zijn gebaseerd op EU-richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (WEEE). Volgens deze richtlijn mag het apparaat niet meer als gewoon (huishoudelijk) afval worden behandeld. Het apparaat kan bij een inzamelpunt voor recycling van elektrische en elektronische apparaten worden ingeleverd. De verpakking van het product bestaat uit materialen die gerecycled kunnen worden.

Verwijder deze op milieuvriendelijke wijze en lever ze in voor recycling.
