Tipo de produto	Clarificador UV-C para aquário
Marca	EHEIM
Modelo	reeflexUV+e 800
Uso	Aquários de água doce e salgada
Tecnologia	Radiação UV-C
Temperatura máxima da água	35 °C
Classe de proteção	IP X7 (resiste a imersão breve)
Classe de proteção elétrica	I
Conexões de mangueira	12/16 mm e 16/22 mm
Vida útil da lâmpada UV-C	Aproximadamente 8.000 horas
Material do invólucro	Alumínio
Conectividade	Wi-Fi integrado, controle via aplicativo EHEIMdigital ou navegador web
Indicador LED de status	Branco (criação de rede), azul (pronto), verde (conectado a outro dispositivo)
Conteúdo da embalagem	Invólucro, lâmpada UV-C, suporte, reator, anel, conexões, fixação, parafusos e porcas
Manutenção	Limpeza do tubo de vidro com escova universal EHEIM (ref. 4005570)
Substituição da lâmpada	Após 8.000 horas de operação
Segurança	Não utilizar a lâmpada fora do invólucro; contém mercúrio
Uso interno apenas	Sim
Fixação	Suporte de parede incluído
Reinicialização	Pressionar 8 a 10 segundos no campo tátil
Código QR para conexão Wi-Fi	Na etiqueta do reator
Tipo de lâmpada UV-C	Lâmpada UV-C de mercúrio (substituível)

Perguntas frequentes - reeflexUV+e 800 EHEIM

Como instalar o clarificador EHEIM reeflexUV+e 800?

A instalação é feita no lado da pressão do filtro ou da bomba de circulação. Fixe o reator e o clarificador usando os parafusos fornecidos. Conecte as mangueiras (12/16 mm ou 16/22 mm) às conexões e aperte as porcas. Conecte o aparelho à rede elétrica.

Como conectar o aparelho ao Wi-Fi?

Conecte o aparelho, o LED pisca em branco. Nas configurações Wi-Fi do seu smartphone, conecte-se à rede "EHEIM reeflex XXXXXXXX" e digite a chave de segurança (Key) localizada na etiqueta do reator. Abra um navegador e vá para o endereço 192.168.1.1 para configuração inicial.

O que fazer se a lâmpada UV-C não acender?

Verifique a tensão da rede elétrica e o cabo de alimentação. Certifique-se de que o plugue está bem conectado. Se o problema persistir, a lâmpada pode estar com defeito e deve ser substituída.

Como limpar o clarificador?

Desconecte o aparelho e feche o fornecimento de água. Remova o clarificador do circuito. Use a escova de limpeza universal EHEIM (ref. 4005570) para limpar o tubo de vidro internamente. Realize esta limpeza pelo menos a cada 3 meses.

Quando substituir a lâmpada UV-C?

A lâmpada tem vida útil de aproximadamente 8.000 horas. Uma mensagem alertará no aplicativo ou por e-mail. Siga o procedimento de substituição: desparafuse a tampa, remova a lâmpada antiga com cuidado (não toque no vidro), insira a nova até encaixar.

A água do meu aquário continua turva, o que fazer?

Verifique se a mangueira de saída não está suja (limpe com uma escova). Se a lâmpada UV-C excedeu 8.000 horas, substitua-a. Certifique-se também de que o fluxo de água é suficiente.

É perigoso olhar para a lâmpada UV-C?

Sim, nunca olhe diretamente para a lâmpada UV-C acesa, mesmo que brevemente. Os raios UV-C podem danificar os olhos e a pele. Use a lâmpada apenas dentro do invólucro.

Posso usar o aparelho com água salgada?

Sim, o clarificador é projetado para aquários de água doce e salgada. Respeite a temperatura máxima de 35 °C e não use substâncias corrosivas ou inflamáveis.

Como reiniciar o aparelho?

Toque no campo tátil por 8 a 10 segundos até que o LED fique verde. A reinicialização está concluída e a rede é recriada. A chave de segurança não é mais válida.

O que fazer em caso de vazamento de água?

Desconecte imediatamente todos os aparelhos do aquário da rede elétrica. Verifique as conexões e a porca de segurança. Se o vazamento persistir, entre em contato com o serviço EHEIM.

MANUAL DE UTILIZADOR reeflexUV+e 800 EHEIM

pt Manual de instruções

el Οδηγίες χρήσης

cs Návod k obsluze

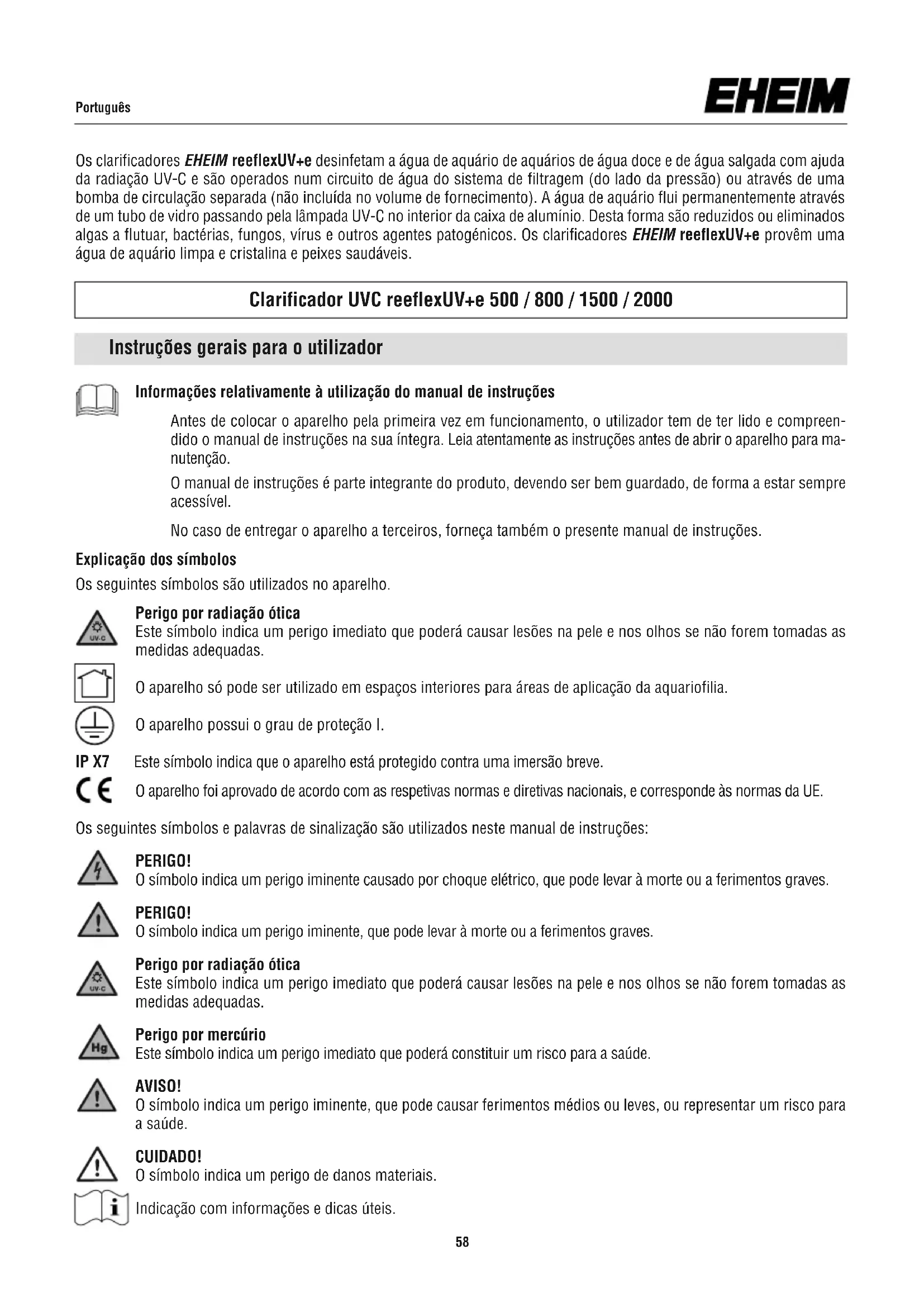

Os clarificadores EHEIM reeflexUV+e desinfetam a água de aquário de aquários de água doce e de água salgada com ajuda da radiação UV-C e são operados num circuito de água do sistema de filtragem (do lado da pressão) ou através de uma bomba de circulação separada (não incluída no volume de fornecimento). A água de aquário flui permanentemente através de um tubo de vidro passando pela lâmpada UV-C no interior da caixa de alumínio. Desta forma são reduzidos ou eliminados algas a flutuar, bactérias, fungos, vírus e outros agentes patogénicos. Os clarificadores EHEIM reeflexUV+e provêm uma água de aquário limpa e cristalina e peixes saudáveis.

Clarificador UVC reeflexUV+e 500 / 800 / 1500 / 2000

Instruções gerais para o utilizador

Informações relativamente à utilização do manual de instruções

Antes de colocar o aparelho pela primeira vez em funcionamento, o utilizador tem de ter lido e compreendido o manual de instruções na sua íntegra. Leia atentamente as instruções antes de abrir o aparelho para manutenção.

O manual de instruções é parte integrante do produto, devendo ser bem guardado, de forma a estar sempre acessível.

No caso de entregar o aparelho a terceiros, forneça também o presente manual de instruções.

Explicação dos símbolos

Os seguintes símbolos são utilizados no aparelho.

Perigo por radiação ótica

Este símbolo indica um perigo imediato que poderá causar lesões na pele e nos olhos se não forem tomadas as medidas adequadas.

O aparelho só pode ser utilizado em espaços interiores para áreas de aplicação da aquariofilia.

O aparelho possui o grau de proteção I.

IP X7 Este símbolo indica que o aparelho está protegido contra uma imersão breve.

O aparelho foi aprovado de acordo com as respetivas normas e diretivas nacionais, e corresponde às normas da UE.

Os seguintes símbolos e palavras de sinalização são utilizados neste manual de instruções:

PERIGO!

O símbolo indica um perigo iminente causado por choque elétrico, que pode levar à morte ou a ferimentos graves.

PERIGO!

O símbolo indica um perigo iminente, que pode levar à morte ou a ferimentos graves.

Perigo por radiação ótica

Este símbolo indica um perigo imediato que poderá causar lesões na pele e nos olhos se não forem tomadas as medidas adequadas.

Perigo por mercúrio

Este símbolo indica um perigo imediato que poderá constituir um risco para a saúde.

AVISO!

O símbolo indica um perigo iminente, que pode causar ferimentos médios ou leves, ou representar um risco para a saúde.

CUIDADO!

O símbolo indica um perigo de danos materiais.

Indicação com informações e dicas úteis.

Âmbito de aplicação

O aparelho e todas as peças incluídas no volume de fornecimento destinam-se ao uso privado, podendo exclusivamente ser utilizados da seguinte forma:

• para desinfetar a água de aquários de água doce e marinha
• dentro de casa
• Em conformidade com os dados técnicos

O aparelho tem as seguintes restrições:

• nunca usar a lâmpada UVC fora do invólucro nem para outros fins
• Não utilizar para fins comerciais ou industriais
• A temperatura da água não pode ser superior a 35°C
• não poderão ser transportadas substâncias corrosivas, facilmente inflamáveis, agressivas ou explosivas, água salgada e água potável
• Nunca operar sem caudal de água

Instruções de segurança

Uma utilização incorreta do aparelho ou uma utilização não de acordo com a sua finalidade, ou o incumprimento das instruções de segurança, pode resultar em perigos para as pessoas e bens materiais.

Para a sua segurança

• Mantenha a embalagem do aparelho e peças pequenas afastadas de crianças ou de pessoas que não tenham consciência dos seus atos, visto que pode representar um perigo (perigo de asfixia!). Mantenha-a também afastada de animais.
• Apenas para os países da UE:
  Este aparelho pode ser utilizado por crianças com mais de 8 anos de idade, e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com insuficiente experiência e/ou conhecimentos, desde que estejam a ser supervisionadas ou tenham sido instruídas acerca da utilização segura do mesmo e entendam os perigos associados. As crianças não podem brincar com o aparelho. As crianças não podem limpar nem fazer a manutenção de utilizador ao aparelho, a não ser que estejam a ser supervisionadas.
• Este aparelho não foi concebido para ser utilizado por pessoas (inclusive crianças) com capacidades físicas, sensoriais ou intelectuais limitadas ou sem experiência e/ou conhecimentos correspondentes, a não ser que sejam acompanhadas por uma pessoa responsável pela segurança ou que tenham recebido instruções desta sobre como utilizar o aparelho. Há que vigiar as crianças para garantir que não brincam com este aparelho.
• Antes de qualquer utilização, efetue uma inspeção visual e certifique-se de que o aparelho, em particular o cabo de rede e a ficha, não apresenta danos.
• Não utilize o aparelho se não funcionar corretamente ou se apresentar danos.
• Nunca utilize o aparelho com um cabo de rede danificado.
• Quaisquer reparações só podem ser realizadas pelo serviço de assistência técnica da EHEIM.

- Não transporte o aparelho pelo cabo de rede. Para desligar o aparelho da rede elétrica, puxe sempre a ficha e nunca o cabo ou o aparelho. - Execute apenas os trabalhos descritos no presente manual.

- Nunca efetue alterações técnicas no aparelho.

- Utilize exclusivamente peças de substituição e acessórios originais para o aparelho.

- Nunca utilize a lâmpada UVC fora do invólucro.

- Nunca olhe para a luz da lâmpada UVC.

- As instalações elétricas têm de cumprir as disposições internacionais e nacionais.

- O aparelho tem de estar protegido através de um dispositivo diferencial residual com uma corrente diferencial residual nominal de, no máximo, 30 mA. No caso de questões e problemas, entre em contacto com um eletricista.

- Desligue imediatamente todos os aparelho no aquário da rede elétrica em caso de fuga de água ou quando o dispositivo diferencial residual dispara.

- Desligue sempre todos os aparelhos no aquário da rede elétrica quando não estão a ser utilizados, antes de montar ou desmontar componentes e antes de quaisquer trabalhos de manutenção e limpeza.

- O cabo de ligação à rede da bomba não pode ser substituído. Em caso de danificação do cabo, a bomba deve ser considerada sucata.

- Proteja a tomada e a ficha de rede contra humidade. Para evitar que os pingos de água, que se encontram eventualmente no cabo, possam escorrer e entrar na tomada, recomendamos deixar o cabo de rede um pouco solto, em forma de laço (laço de gotejamento).

- Os dados elétricos do aparelho têm de estar em conformidade com os dados da rede elétrica. Estes dados podem ser consultados na placa de características, na embalagem ou no presente manual.

A Definição

① Caixa de alumínio ② Tampa da caixa ③ 2 x Parafusos Philips M5 x 10 mm ④ Lâmpada UV-C ⑤ Casquilho para lâmpada UV-C ⑥ Balastro com cabo de rede ⑦ Manga de parafuso ⑧ Ligação de tubagem ∅ 12/16 mm ⑨ Ligação de tubagem ∅ 16/22 mm ⑩ Janela de controlo de funcionamento em vidro ⑪ Suporte ⑫ 4 x Parafusos de fixação para o suporte ⑨ Porca de capa (protecção de tubagem) ⑭ LED de estado ⑮ Campo de toque

Desembalar

Este dispositivo contém uma lâmpada UV-C.

Ao desembalar, verificar a presença de todas as peças. Por razões de segurança, a lâmpada UV-C é embalada em separado e não está montada no aparelho para evitar que se parta durante o transporte.

Operação

Requisitos do sistema

Dispositivos terminais com capacidade Wi-Fi (telefone inteligente, tablet, bloco de notas, etc.).

Criar ou ligar rede

Colocar a unidade em funcionamento ligando a ficha à rede eléctrica. A janela de controlo de funções ⑩ acende a azul.

• LED de estado ⑭ pisca branco: A rede da unidade está a ser criada.
• O LED de estado acende azul: O dispositivo criou rede.

Ligar à rede Wi-Fi

1. Abra as definições de rede do seu dispositivo final (telefone inteligente, tablet, bloco de notas, etc.).
2. Ligue o seu dispositivo final à rede Wi-Fi do dispositivo (SSID) EHEIM reeflex XXXXXXXXXX.
3. Introduza a chave de segurança da rede (Key).

Encontrará o SSID bem como a chave de segurança da rede na etiqueta do lastro ⑥ ou digitalizar o código QR 1 para estabelecer uma ligação.

Aceder ao sítio web

1. Abra o seu navegador e introduza o seguinte endereço web: http://192.168.1.1

Também pode usar o código QR 2 (ver etiqueta) para abrir o website no browser.

Configuração inicial

1. Seleccionar a língua desejada do selector de línguas e seguir as instruções para a configuração inicial.

Reinicialização

Tocar no campo de toque ⑮ com um dedo durante aproximadamente 8 a 10 segundos até o LED de estado se acender na mudança de cor. Se o LED de estado acender a verde, o reset é concluído e a unidade cria novamente a sua rede. A chave de segurança de rede (Key) e o código QR 1 são inválidos. A ligação à rede é possível sem a chave de segurança da rede (Key).

Significado LED Estado

• O LED de estado pisca branco: A rede está a ser criada.
• O LED de estado acende azul: O dispositivo criou rede e está pronto a funcionar.
• LED de estado acende a verde: O dispositivo está ligado a outro dispositivo EHEIMdigital.

B Montagem

Antes da montagem, ler as instruções com atenção e ter indispensavelmente em atenção as indicações de segurança.

Abrir os dois parafusos Philips ③ e tirar a tampa da caixa ②. Retirar o casquilho da lâmpada UV-C ⑤. Colocar a lâmpada UV-C ④ cuidadosamente no casquilho ⑤ até que se ouça a encaixar. Voltar a colocar cuidadosamente o casquilho, com a lâmpada UV-C montada, na caixa e pressionar firmemente. Colocar a tampa da caixa e aparafusar.

ATENÇÃO: Nunca colocar a lâmpada UV-C em funcionamento fora do aparelho. O uso não intencional do dispositivo ou danos à caixa podem resultar na emissão de radiação UV-C perigosa. A radiação UV-C, mesmo em doses baixas, pode causar danos nos olhos e na pele.

Fixar o suporte ⑪ e o balastro ⑥ num local apropriado (por ex. no armário de base do aquário) com os parafusos fornecidos e fixar o clarificador UV no suporte.

ATENÇÃO: Para evitar danos na água, antes da instalação do clarificador UV no sistema de tubagem, colocar fora de funcionamento o sistema de filtragem ou a bomba de circulação e ter atenção para que o sistema de condução não contenha água.

Instalar o clarificador UV EHEIM reeflexUV no lado da pressão (retorno da água do filtro externo ou da bomba de circulação). Empurrar as extremidades da tubagem para as ligações de tubagem ⑧ ⑨ e fixar com a porca de capa ⑬. Ligar a ligação de tubagem ao clarificador UV, rodando as mangas de parafuso ⑦ e apertar com a mão. Colocar novamente em funcionamento o sistema de filtragem ou a bomba de circulação. Ter em atenção o manual de instruções do fabricante.

C Limpeza e manutenção

ATENÇÃO: Antes de trabalhos de manutenção, desligar o aparelho da rede. Para, durante a limpeza e manutenção, evitar danos na água, antes da instalação do clarificador UV no sistema de tubagem, colocar fora de funcionamento

o sistema de filtragem ou a bomba de circulação e ter atenção para que o sistema de condução não contenha água.

Limpeza: Separar o clarificador UV do sistema de condução, rodando as mangas de parafuso ⑦ e retirá-lo do suporte. Limpe o tubo de vidro dentro do clarificador UV em intervalos regulares, de preferência cada vez que o filtro for limpo, o mais tardar após 3 meses. Passar várias vezes a Escova de limpeza universal EHEIM (N.º de encom. 4005570).

Manutenção: A lâmpada UV-C tem um tempo de funcionamento máximo de cerca de 8.000 horas e deve ser substituída. A hora é indicada na visão geral da unidade do software ou comunicada por mensagem de correio electrónico.

Antes da montagem, ler as instruções com atenção e ter indispensavelmente em atenção as indicações de segurança.

ATENÇÃO: Nunca colocar a lâmpada UV-C em funcionamento fora do aparelho. O uso não intencional do dispositivo ou danos à caixa podem resultar na emissão de radiação UV-C perigosa. A radiação UV-C, mesmo em doses baixas, pode causar danos nos olhos e na pele.

Abrir os dois parafusos Philips ③ e tirar a tampa da caixa ②. Retirar o casquilho com a lâmpada UV-C da caixa e retirar cuidadosamente a lâmpada UV-C do casquilho. Colocar cuidadosamente a nova lâmpada UV-C no casquilho, até que se ouça a encaixar (ver fig. B3).

ATENÇÃO: A lâmpada UV-C contém mercúrio! Lidar com a lâmpada UV-C com cuidado PERIGO DE QUEBRA! Não tocar objectos de vidro directamente com os dedos. Utilizar indispensavelmente um pano suave ou algo semelhante.

Eliminação de avarias

Atenção! Choque elétrico!

- Desligue a ficha de rede antes de eliminar quaisquer avarias.

Avaria	Possível causa	Resolução
A lâmpada UVC não acende	Falta de tensão de rede	► Verifique a tensão de rede► Verifique o cabo de alimentação
	A ficha de rede não está inserida	► Ligue a ficha de rede à tomada de rede
	A lâmpada UVC está estragada	► Substituir a lâmpada UVC
A água não está transparente	O tubo de circulação tem sujidade	► Limpar com uma escova de limpeza
	A lâmpada UVC já não tem intensidade	► Trocar a lâmpada UVC duração de aprox. 8.000 horas excedida

No caso de outras avarias, entre em contacto com a assistência técnica da EHEIM.

Desmantelamento e eliminação

Armazenamento

1. Desinstalar o aparelho do aquário
2. Limpe o aparelho.
3. Armazene o aparelho num local protegido contra geadas.

Eliminação

Na eliminação do aparelho, respeite as respetivas disposições legais aplicáveis. Informações sobre a eliminação de equipamentos elétricos e eletrónicos na Comunidade Europeia: No território da Comunidade Europeia, a eliminação de equipamentos elétricos é controlada através de regulamentos nacionais, que se baseiam no Diretiva da União Europeia 2012/19/UE relativamente a resíduos de equipamentos elétricos e eletrónicos (REEE). Consequentemente, o aparelho não pode ser recolhido como resíduos domésticos ou urbanos. O aparelho pode ser entregue gratuitamente em centros de recolha ou de reciclagem municipais. A embalagem do produto é reciclável. Elimine a mesma de forma ecológica num ponto de reciclagem.
