Ürün Tipi	Süs havuzu filtresi (dış akvaryum)
Marka	EHEIM
Model	LOOPpro 8000
Boyutlar (Uzunluk × Genişlik × Yükseklik)	525 × 435 × 380 mm
Tahliye bağlantısı	2 inç (50,8 mm)
Çalışma sıcaklığı	4 °C ila 35 °C
Sağlanan pompa	EHEIM FLOW2500
UVC temizleyici	EHEIM CLEARUVC-11
Filtrasyon tipi	Mekanik (ön filtre, sünger) ve biyolojik (biyotoplar)
Geri yıkama fonksiyonu	Evet, geri yıkama nozulu ile
Gövde malzemesi	UV'ye dayanıklı plastik
Önerilen kullanım	Balıklı veya balıksız süs havuzları
Kurulum	Havuz kenarında, daldırma pompa (min. 20 cm derinlik)
Elektrik güvenliği	Min. 2 m güvenlik mesafesi, bakımdan önce fişi çekin
Temizlik sıklığı	Her 4 haftada bir (kirlilik seviyesini kontrol edin)
Sünger değişimi	Her 2-3 yıkamada bir, iki sünger farklı zamanlarda
Yedek parçalar	Mevcut (referanslar kılavuzun 3. sayfasında)
UVC temizleyici bakımı	CLEARUVC-11'in özel kılavuzuna bakın
Kış depolaması	Temizleyin ve dondan koruyarak saklayın

Sık sorulan sorular - LOOPpro 8000 EHEIM

EHEIM LOOPpro 8000 filtresi nasıl kurulur?

Filtreyi havuz kenarında düz bir zemine yerleştirin. Pompayı suya yatay olarak en az 20 cm derinliğe koyun. Pompanın spiral hortumunu, hortum nozulunu kullanarak UVC temizleyiciye bağlayın. Pompanın ve UVC temizleyicinin fişlerini prize takın.

Filtre temizleme prosedürü nedir?

Önce cihazların fişini çekin. Kapağı ve filtreleri çıkarın. Tüm filtreleri soğuk su altında ve ayrıca haznenin içini temizleyin. Ters sırayla yeniden takın. Süngerleri her 2-3 yıkamada bir değiştirin.

Filtreyi ne sıklıkta temizlemeliyim?

Kirlilik seviyesini her 4 haftada bir kontrol edin. Seviye %75 ise sistemi temizleyin. Optimum filtrasyon için düzenli temizlik önerilir.

Filtreyi kışın kullanabilir miyim?

Cihaz 4 °C ile 35 °C arasında çalışabilir. Donma durumunda temizleyin ve dondan koruyarak saklayın. Filtrede suyun donmasına izin vermeyin.

Filtrasyon süngeri nasıl değiştirilir?

Sünger yuvasını sağa çevirin, süngeri çıkarmak için aşağı çekin. Yeni bir süngeri yuvasına yerleştirin ve her şeyi yeniden takın. Biyolojik filtrasyonu korumak için iki süngeri farklı zamanlarda değiştirin.

Filtrasyon kapasitesi düşerse ne yapmalıyım?

Filtrelerin kirli olup olmadığını kontrol edin ve temizleyin. Pompa kirliyse gövdesini temizleyin (pompa kılavuzuna bakın). Başka bir sorun için EHEIM teknik servisine başvurun.

Güvenlik riskleri nelerdir?

Elektrik çarpması riski: UVC temizleyici için en az 2 m güvenlik mesafesine uyun. Herhangi bir müdahaleden önce daima fişi çekin. Cihaz hasarlıysa kullanmayın.

LOOPpro 8000 filtresinin boyutları nedir?

UVC temizleyici ile birlikte boyutlar 525 × 435 × 380 mm (Uzunluk × Genişlik × Yükseklik). Tahliye bağlantısı 2 inçtir.

LOOPpro 8000 ile hangi pompa sağlanır?

Sağlanan pompa EHEIM FLOW2500 (tip 5216). UVC temizleyici CLEARUVC-11'dir.

Geri yıkama nozulu nasıl monte edilir?

Düz contayı nozula takın, nozulu haznenin açıklığından içeriden geçirin, rakor somunu ile sabitleyin. Sızdırmazlık rondelasını kapatma tapasına yerleştirin ve kapatın.

KULLANIM KILAVUZU LOOPpro 8000 EHEIM

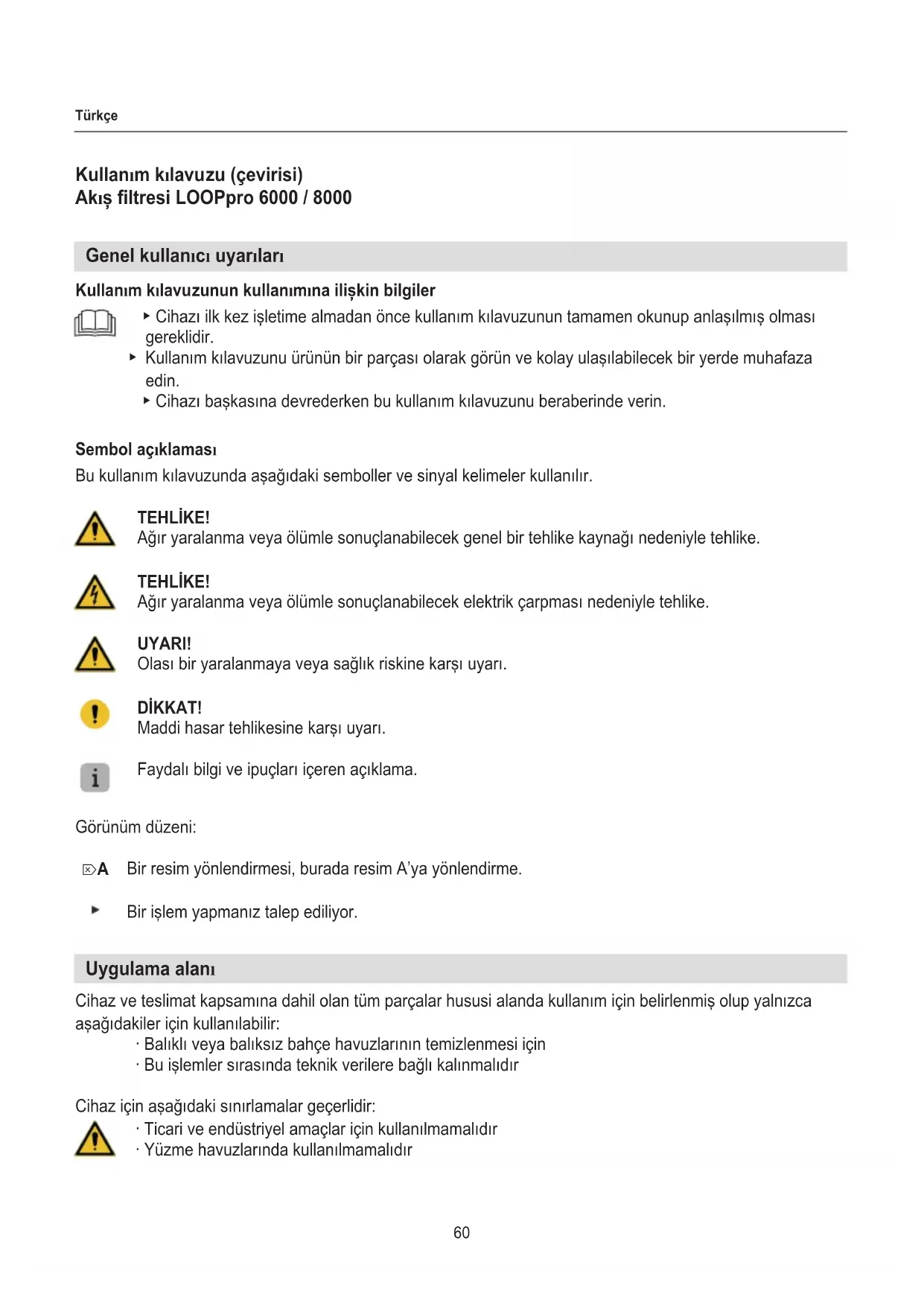

Kullanım kılavuzu (çevirisi)

Akış filtresi LOOPpro 6000 / 8000

Genel kullanıcı uyarıları

Kullanım kılavuzunun kullanımına ilişkin bilgiler

▶ Cihazı ilk kez işletme almadan önce kullanım kılavuzunun tamamen okunup anlaşılmış olması gereklidir.
- Kullanım kılavuzunu ürünün bir parçası olarak görün ve kolay ulaşılabilecek bir yerde muhafaza edin.
- Cihazı başkasına devrederken bu kullanım kılavuzunu beraberinde verin.

Sembol açıklaması

Bu kullanım kılavuzunda aşağıdaki semboller ve sinyal kelimeler kullanılır.

TEHLİKE!

Ağır yaralanma veya ölümle sonuçlanabilecek genel bir tehlike kaynağı nedeniyle tehlike.

TEHLİKE!

Ağır yaralanma veya ölümle sonuçlanabilecek elektrik çarpması nedeniyle tehlike.

UYARI!

Olası bir yaralanmaya veya sağlık riskine karşı uyarı.

DİKKAT!

Maddi hasar tehlikesine karşı uyarı.

Faydalı bilgi ve ipuçları içeren açıklama.

Görünüm düzeni:

☒A Bir resim yönlendirmesi, burada resim A'ya yönlendirme.

Bir işlem yapmanız talep ediliyor.

Uygulama alanı

Cihaz ve teslimat kapsamına dahil olan tüm parçalar hususi alanda kullanım için belirlenmiş olup yalnızca aşağıdaki kiler için kullanılabilir:

• Balıklı veya balıksız bahçe havuzlarının temizlenmesi için
• Bu işlemler sırasında teknik verilere bağlı kalınmalıdır

Cihaz için aşağıdaki sınırlamalar geçerlidir:

• Ticari ve endüstriyel amaçlar için kullanılmamalıdır
  · Yüzme havuzlarında kullanılmamalıdır

Güvenlik

Cihazın usulüne aykırı kullanılması veya amacına uygun bir şekilde kullanılmaması durumunda ya da güvenlik uyarılarının dikkate alınmaması halinde cihaz kişiler ve cisimler için tehlike arz edebilir.

Güvenliğiniz için

• Cihaz ambalajını ve küçük parçaları çocukların veya uygulama bilin cinde olmayan kişilerin erişimine sunmayın, bundan dolayı tehlikeler oluşabilir (boğulma tehlikesi). Hayvanlardan uzak tutun.
• Bu cihaz, güvenliğinden sorumlu bir kişi tarafından cihazın kullanımı ile ilgili gözetim altında değilse veya ondan talimat almıyorsa, bedensel, duyusal veya zihinsel yetenekleri azalmış veya deneyim ve bilgi eksikliği olan kişilerin (çocuklar dahil) kullanımı için tasarlanmamıştır. Çocuklar, cihazla oynamadıklarından emin olmak için gözetim altında tutulmalıdır.
• Sadece Avrupa pazarları içindir:

Bu cihaz, gözetlenmeleri veya cihazın güvenli kullanımı konusunda bilgilendirilmiş ve bundan kaynaklanabilecek tehlikeleri anlamı olmaları durumunda 8 yaş üzerindeki çocuklar ve fiziksel, sensörik veya zihinsel becerileri ya da deneyim ve/veya bilgileri sınırlı olan kişiler tarafından kullanılabilir. Çocuklar cihaz ile oynamamalıdır. Temizlik ve kullanıcı bakımı, gözetim altında bulunmamaları halinde çocuklar tarafından gerçekleştirilmemelidir.

• Cihaz, birlikte teslim edilen bir pompa ve UVC arıtıcısı ile çalıştırılır. İşletim kılavuzunu, özellikle güvenlik, işletme alma, bu bileşenlerin kullanımı ve bakımı bölümlerini dikkate alın!
• Kullanmaya başlamadan önce cihazın hasarsız olduğundan emin ol mak için bir gözle kontrol işlemi uygulayın.
• Düzgün çalışmaması veya hasarlı olması durumunda cihazı kullanmayın.
• Yalnızca bu kılavuzda tarif edilen çalışmaları uygulayın.
• Cihazda asla teknik değişiklikler yapmayın.
• Cihaz için yalnızca orijinal yedek parçalar ve aksesuarlar kullanın.

- UVC arıtıcısı takılıyken cihaz ile su arasındaki güvenlik mesafesi en az 2 m olmalıdır.

İşletime alma

Filtre haznesi kapağının çıkarılması (☒A)

1. İki yan kilitte de parmaklarınızla alt parçayı içeri bastırın (☒A0) ve aynı zamanda baş parmağınızla üst parçayı dışarı çekin (☒A0).
2. Filtre haznesinin kapağını filtre haznesinden kaldırın (☒A②).
3. Filtre haznesindeki tüm bileşenleri çıkarın.

Geri yıkama ağzının takılması (☒B)

1. Yassı contayı ② geri yıkama ağzına ① takın.
2. Geri yıkama ağzını içten, filtre haznesindeki delikten geçirin.
3. Geri yıkama ağzını atkı somunu ③ ile sabitleyin.
4. Conta pulunu ④ tapaya ⑤ yerleştirin.
5. Geri yıkama ağzını tapa ile kapatın.

Çıkış hunisinin takılması (☒C)

1. Contanın ① çıkış hunisinde ② doğru oturmasını kontrol edin.
2. Conta halkasını ③ çıkış hunisine takın.
3. Çıkış hunisini içten, filtre haznesindeki delikten geçirin.
4. Çıkış hunisini atkı somunu ④ ile sabitleyin.

UVC ariticisinin takılması (☒D/E)

1. Yassı contayı ② UVC arıtıcısının dişine takın.
2. UVC arıtıcısını filtre haznesindeki deliğin içinden geçirin.
3. UVC arıtıcısını atkı somunu ① ile sabitleyin.
4. Civatayı ④ O ring ⑤ ile içten, UVC arıtıcısının montaj askısındaki delikten geçirin.
5. UVC arıtıcısını somun ⑦ ve pul ⑥ ile vidalayın.

Hortum ağzının takılması (☒F)

1. Atkı somununu ③ hortum ağzına ② itin.
2. Contayı ① atkı somununa yerleştirin.
3. Hortum ağzını atkı somunu ile UVC arıtıcısına vidalayın.

Filtrenin yerleştirilmesi (☒G)

1. Contanın ⑤ ön filtre teknesinde ③ doğru oturmasını kontrol edin.
2. Filtreyi aşağıdaki sıraya göre filtre gövdesinin içine koyun:
   ① Filtre süngerli filtre ek parçası
   ② Biyolojik toplar

i

Çıkış hunisinde biyolojik topların olmamasına dikkat edin (☒E)!

③ Ön filtre teknesi
④ Mavi ön filtre keçesi

1. Filtre haznesini filtre haznesi kapağı ile kapatın.

Pompa bağlantısının montajı (☒J)

1. Pompanın spiral hortumunu UVC arıtıcısındaki hortum ağzına bağlayın.

Hortumların hortum kelepçeleriyle sabitlenmesini öneriyoruz.

Çıkış hortumunun bağlanması (opsiyonel)

Opsiyonel olarak çıkış hunisine dıştan bir çıkış hortumu (∅ 2") bağlayabilirsiniz.

Kullanım

TEHLİKE! Elektrik çarpması!

▶ UVC arıtıcısı takılıyken cihaz ile su arasındaki güvenlik mesafesi en az 2 m olmalıdır.

TEHLİKE!

▶ UVC arıtıcısının ve pompanın kullanım kılavuzunu, özellikle de güvenlik, işletme alma ve kullanma bölümlerini dikkate alın!

1. Filtreyi gölete kurun (☒J).
2. Pompayı, filtre gövdesinin üzeri en az 20 cm su ile örtülecek şekilde havuz içinde sabit bir zeminin üzerine yatık olarak koyun. Azami daldırma derinliğine dikkat edin (bkz. teknik veriler).

Pompanın ve UVC arıtıcısının çalıştırılması

1. İlgili elektrik fişini prize takın.

Dikkat: Pompa hemen çalışmaya başlar!

Pompanın ve UVC arıtıcısının kapatılması

1. İlgili elektrik fişini prizden çıkarın.

Bakım

TEHLİKE! Elektrik çarpması!

- Tüm bakım çalışmalarına başlamadan önce pompanın ve UVC arıtıcısının elektrik fişini çıkarın.

TEHLİKE!

▶ UVC arıtıcısının ve pompanın işletim kılavuzunu, özellikle de güvenlik ve bakım bölümlerini dikkate alın!

DİKKAT! Maddi hasar.

- Temizlik için sert nesneler veya agresif temizlik maddeleri kullanmayın.

Aşağıdaki bölümlerde, optimum ve sorunsuz bir işletim için gerekli olan bakım çalışmaları tarif edilmiştir. Düzenli bakım, kullanım ömrünü uzatır ve akış filtresinin işlevselliğinin uzun süre devam etmesini sağlar.

Kirlilik göstergesi (☒H)

Akış filtresi bir kirlilik göstergesine sahiptir. Kirlilik göstergesini yaklaşık 4 haftada bir kontrol edin. Bunun için aşağıdaki işlemleri gerçekleştirin:

1. Filtre haznesi kapağını çıkarın (☒A).
2. Ön filtre teknesini ön filtre ile birlikte filtre haznesinden çıkarın.
3. Su seviyesinin %50 veya %75 olmasını kontrol edin. %75'lik bir kirlilik derecesinde akış filtresi temizlenmelidir

Kirlilik derecesinin doğru gösterilmesi için pompa açık olmalıdır.

Temizlik

1. Pompanın ve UVC arıtıcısının elektrik fişini çıkarın.
2. Filtre haznesi kapağını çıkarın (☒A).
3. Tüm filtreleri gövdeden (☒G) çıkarın.
4. Tüm filtreleri soğuk ve akan su altında temizleyin.
5. Filtre haznesinin iç kısmını bir su huzmesi ile temizleyin.
6. Filtreyi tekrar ters sırada yerleştirin ve filtre haznesini kapatın (☒G).

Filtre süngerlerinin değişimi

Bakım önerisi

Her 2. – 3. temizlik işleminden sonra filtre süngerleri değiştirilmelidir. Bakteriyolojik filtre etkisinin korunması için bu sırada aynı anda sadece iki sünger gecikmeli olarak değiştirilebilir.

1. Filtre süngerinin ② yuvasını ① sağa doğru çevirin (✉I0).
2. Filtre süngerini aşağı doğru çekerek filtre ek parçasından çıkarın (☒I②).
3. Filtre süngerini yuvadan çıkarın.
4. Yeni filtre süngerini yuvaya takın.
5. Filtre süngerini tekrar ters sırada takın.

Devre dışı bırakma

Depolama ve kış aylarında kullanım dışı bırakma

1. Cihazı temizleyin
2. Cihazı donma tehlikesi olmayan bir yerde depolayın.

Tasfiye

Cihazın tasfiye edilmesi gerektiğinde ilgili yasal talimatları dikkate alın. Cihaz belediye veya ev çöpü ile birlikte tasfiye edilmemelidir. Cihaz belediye toplama noktalarında veya geri dönüşüm yerlerinde ücretsiz olarak kabul edilmektedir. Ürün ambalajı geri dönüştürülebilir malzemelerden oluşmaktadır. Ambalajı çevreye uygun olarak tasfiye edin ve bir geri dönüşüm noktasına teslim edin.

Arızaların giderilmesi

TEHLİKE! Elektrik çarpması!

▶ Arızaları giderme çalışmasına başlamadan önce fışı prizden çıkarın.

Arıza Olası sebebi Çözüm

Filtre performansı azalıyor	Filtreler kirli	► Filtreyi temizleyin
	Pompa kirli ► Pompanın filtre gövdesini temizleyin (pompanın işletim kılavuzu-na bakın)

Diğer arızalarda lütfen EHEIM servisine başvurun.

Teknik veriler

LOOPpro 6000 8000
Tip 5215 5216
Pompa PLAY1500 FLOW2500
UVC articisi CLEARUVC-9 CLEARUVC-11
UVC articisi ile ölçüler (U×G×Y)	525×435×290 mm	525×435×380 mm
Su çıkışı	2"
Malzeme sıcaklığı	4°C – 35°C

i

Pompanın ve UVC arıtıcısının teknik verileri ilgili kullanım kılavuzunda yer almaktadır.

Yedek parçalar

Bkz. sayfa 3.
