Typ produktu	Filtr do oczka ozdobnego (akwarium zewnętrzne)
Marka	EHEIM
Model	LOOPpro 8000
Wymiary (dł. × szer. × wys.)	525 × 435 × 380 mm
Złącze wylotowe	2" (50,8 mm)
Temperatura robocza	4 °C do 35 °C
Dostarczana pompa	EHEIM FLOW2500
Klarownik UVC	EHEIM CLEARUVC-11
Rodzaj filtracji	Mechaniczny (prefiltr, gąbka) i biologiczny (bioballe)
Funkcja płukania wstecznego	Tak, przez dyszę płukania wstecznego
Materiał obudowy	Plastik odporny na promieniowanie UV
Zalecane zastosowanie	Oczka ozdobne z rybami lub bez
Instalacja	Przy krawędzi oczka, pompa zanurzeniowa (min. głębokość 20 cm)
Bezpieczeństwo elektryczne	Minimalna odległość bezpieczeństwa 2 m, odłączyć przed konserwacją
Częstotliwość czyszczenia	Co 4 tygodnie (sprawdzić poziom zanieczyszczenia)
Wymiana gąbek	Co 2-3 mycia, dwie gąbki z przesunięciem
Części zamienne	Dostępne (referencje na stronie 3 instrukcji)
Konserwacja klarownika UVC	Patrz instrukcja konkretna CLEARUVC-11
Przechowywanie zimowe	Wyczyścić i przechowywać w miejscu zabezpieczonym przed mrozem

Często zadawane pytania - LOOPpro 8000 EHEIM

Jak zainstalować filtr EHEIM LOOPpro 8000?

Umieść filtr przy krawędzi oczka na płaskiej powierzchni. Połóż pompę poziomo w wodzie, na głębokości co najmniej 20 cm. Podłącz spiralny wąż pompy do klarownika UVC za pomocą dyszy węża. Podłącz wtyczki sieciowe pompy i klarownika UVC.

Jaka jest procedura czyszczenia filtra?

Najpierw odłącz urządzenia od gniazdka. Zdejmij pokrywę i filtry. Wyczyść wszystkie filtry pod strumieniem zimnej wody, a także wnętrze zbiornika. Złóż w odwrotnej kolejności. Wymieniaj gąbki co 2-3 mycia.

Jak często należy czyścić filtr?

Sprawdzaj poziom zanieczyszczenia co 4 tygodnie. Jeśli poziom wynosi 75%, wyczyść system. Dla optymalnej filtracji zaleca się regularne czyszczenie.

Czy mogę używać filtra zimą?

Urządzenie może pracować w temperaturze od 4 °C do 35 °C. W przypadku mrozu, wyczyść je i przechowuj w miejscu zabezpieczonym przed mrozem. Nie pozwól, aby woda zamarzła w filtrze.

Jak wymienić gąbkę filtracyjną?

Obróć obudowę gąbki w prawo, pociągnij gąbkę w dół, aby ją wyjąć. Umieść nową gąbkę w obudowie i złóż wszystko. Wymieniaj dwie gąbki z przesunięciem, aby zachować filtrację biologiczną.

Co zrobić, jeśli wydajność filtracji spada?

Sprawdź, czy filtry są zatkane, i wyczyść je. Jeśli pompa jest zatkana, wyczyść jej obudowę (patrz instrukcja pompy). W przypadku innych problemów skontaktuj się z serwisem EHEIM.

Jakie są zagrożenia bezpieczeństwa?

Ryzyko porażenia prądem: zachowaj minimalną odległość bezpieczeństwa 2 m dla klarownika UVC. Zawsze odłączaj przed jakąkolwiek interwencją. Nie używaj urządzenia, jeśli jest uszkodzone.

Jakie są wymiary filtra LOOPpro 8000?

Wraz z klarownikiem UVC wymiary wynoszą 525 × 435 × 380 mm (dł. × szer. × wys.). Złącze wylotowe ma 2 cale.

Jaka pompa jest dostarczana z LOOPpro 8000?

Dostarczana pompa to EHEIM FLOW2500 (typ 5216). Klarownik UVC to CLEARUVC-11.

Jak zamontować dyszę płukania wstecznego?

Włóż płaską uszczelkę na dyszę, umieść ją od wewnątrz przez otwór zbiornika, zamocuj za pomocą nakrętki łączącej. Umieść podkładkę uszczelniającą w korku zamykającym i zamknij.

INSTRUKCJA OBSŁUGI LOOPpro 8000 EHEIM

Tilstopningsindikator (☒H)

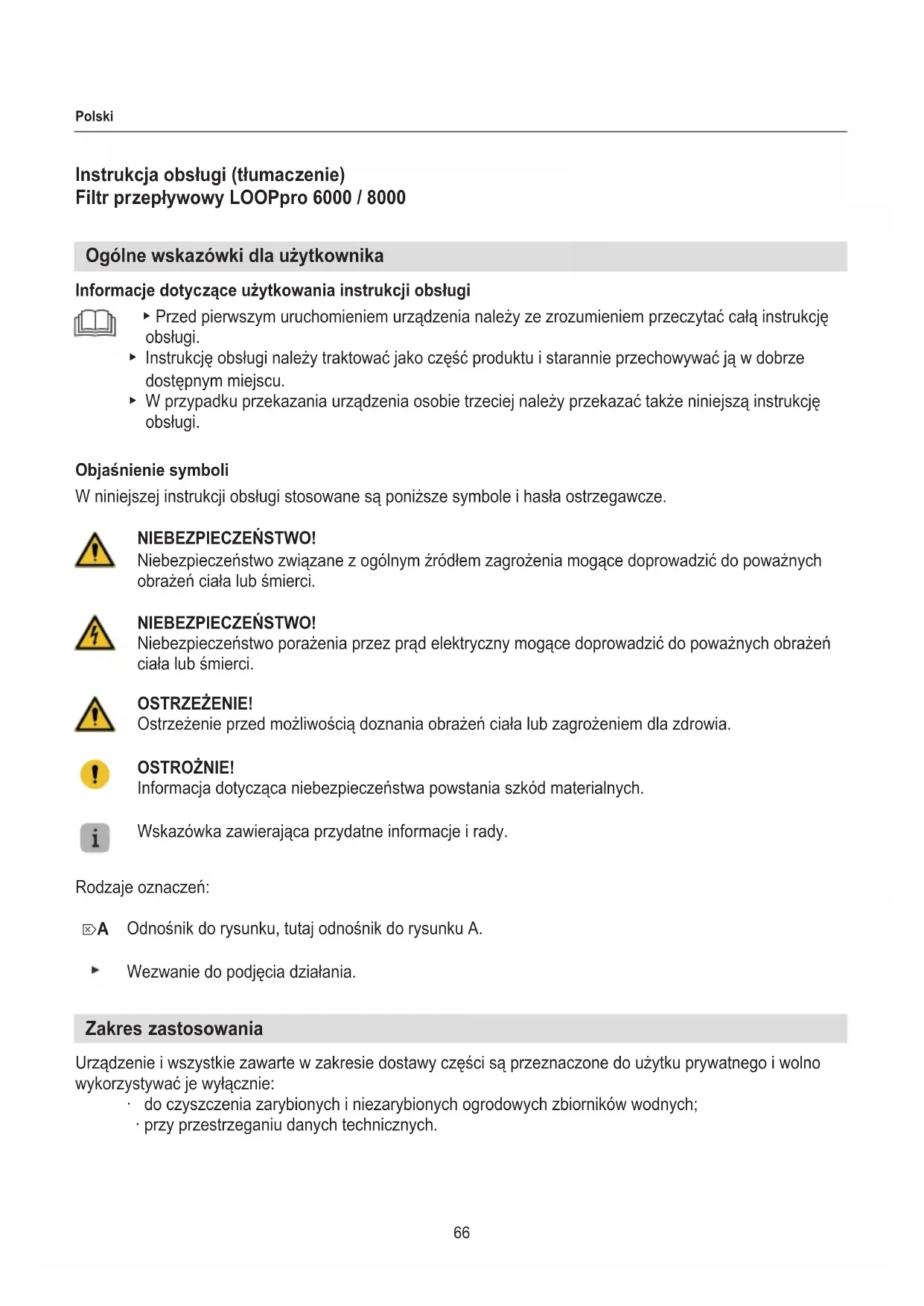

Instrukcja obsługi (tłumaczenie)

Filtr przepływowy LOOPpro 6000 / 8000

Ogólne wskazówki dla użytkownika

Informacje dotyczące użytkowania instrukcji obsługi

• Przed pierwszym uruchomieniem urządzenia należy ze zrozumieniem przeczytać całą instrukcję obsługi.
• Instrukcję obsługi należy traktować jako część produktu i starannie przechowywać ją w dobrze dostępnym miejscu.
• W przypadku przekazania urządzenia osobie trzeciej należy przekazać także niniejszą instrukcję obsługi.

Objaśnienie symboli

W niniejszej instrukcji obsługi stosowane są poniższe symbole i hasła ostrzegawcze.

NIEBEZPIECZEŃSTWO!

Niebezpieczeństwo związane z ogólnym źródłem zagrożenia mogące doprowadzić do poważnych obrażeń ciała lub śmierci.

NIEBEZPIECZEŃSTWO!

Niebezpieczeństwo porażenia przez prąd elektryczny mogące doprowadzić do poważnych obrażeń ciała lub śmierci.

OSTRZEŻENIE!

Ostrzeżenie przed możliwością doznania obrażeń ciała lub zagrożeniem dla zdrowia.

OSTROŻNIE!

Informacja dotycząca niebezpieczeństwa powstania szkód materialnych.

Wskazówka zawierająca przydatne informacje i rady.

Rodzaje oznaczeń:

☒A Odnośnik do rysunku, tutaj odnośnik do rysunku A.

Wezwanie do podjęcia działania.

Zakres zastosowania

Urządzenie i wszystkie zawarte w zakresie dostawy części są przeznaczone do użytku prywatnego i wolno wykorzystywać je wyłącznie:

do czyszczenia zarybionych i niezarybionych ogrodowych zbiorników wodnych;

- przy przestrzeganiu danych technicznych.

Eksploatacja urządzenia objęta jest następującymi ograniczeniami:

• Nie wykorzystywać do celów zarobkowych ani przemysłowych.
• Nie użytkować w zbiornikach wodnych przeznaczonych do kąpieli.

Bezpieczeństwo

Niniejsze urządzenie może stanowić zagrożenie dla osób i rzeczy, jeśli będzie użytkowane nieprawidłowo lub niezgodnie z przeznaczeniem bądź jeśli wska-zówki dotyczące bezpieczeństwa nie będą przestrzegane.

Zasady bezpieczeństwa

• Opakowanie urządzenia i drobne części nie mogą dostać się w ręce dzieci lub osób, które nie są świadome konsekwencji swoich działań (niebezpieczeństwo uduszenia!). Trzymać z dala od zwierząt.
• To urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych bądź nieposiadające doświadczenia i wiedzy, chyba że znajdują się one pod nadzorem lub otrzymały instruktaż dotyczący korzystania z urządzenia od osoby, która jest odpowiedzialna za ich bezpieczeństwo. Dzieci należy pilnować, aby mieć pewność, że nie wykorzystują urządzenia do zabawy.
  · Tylko na rynki europejskie:

Niniejsze urządzenie może być używane przez dzieci w wieku powyżej 8 lat oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych oraz wykazujące brak doświadczenia i/lub wiedzy pod warunkiem, że dzieci/osoby te będą nadzorowane lub zostaną pouczone w zakresie bezpiecznego użytkowania urządzenia oraz zrozumieją wynikające z tego zagrożenia. Dzieci nie mogą bawić się urządzeniem. Czyszczenie oraz konserwacja, leżące w gestii użytkownika, nie mogą być przeprowadzane przez dzieci, chyba że pod nadzorem osoby dorosłej.

- Urządzenie należy użytkować z zawartą w zestawie pompą i oczyszczaczem UVC. Przestrzegać instrukcji obsługi, a w szczególności rozdziałów dotyczących bezpieczeństwa, uruchamiania, obsługi i konserwacji tych komponentów!

• Przed rozpoczęciem użytkowania przeprowadzić kontrolę wzrokową, aby upewnić się, że urządzenie nie jest uszkodzone.
• Nie używać urządzenia, jeśli nie działa prawidłowo lub jeśli jest uszko dzone.
• Wykonywać wyłącznie prace opisane w niniejszej instrukcji.
• Nigdy nie dokonywać zmian technicznych urządzenia.
• Stosować wyłącznie oryginalne części zamienne i akcesoria przezna czone do tego urządzenia.

- Przy zamontowanym oczyszczaczu UVC odstęp bezpieczeństwa od urządzenia do wody musi wynosić co najmniej 2 m.

Uruchamianie

Zdjąć pokrywę zbiornika filtra (☒A)

1. Przy obu bocznych blokadach nacisnąć palcami dolną część (☒A0) i równocześnie wyciągnąć kciukami górną część (☒A0).
2. Podnieść pokrywę zbiornika filtra ze zbiornika filtra (☒A②).
3. Wyjąć wszystkie komponenty ze zbiornika filtra.

Montaż króćca płukania wstecznego (☒B)

1. Nałożyć uszczelkę płaską ② na króciec płukania wstecznego ①.
2. Włożyć króciec płukania wstecznego od środka przez otwór w zbiorniku filtra.
3. Zamocować króciec płukania wstecznego z nakrętką złączkową ③.
4. Włożyć płytkę uszczelniającą ④ do zatyczki zamykającej ⑤.
5. Zamknąć króciec płukania wstecznego zatyczką zamykającą.

Montaż leja wylotowego (☒C)

1. Sprawdzić prawidłowe osadzenie uszczelki ① w leju wylotowym ②.
2. Nałożyć pierścień uszczelki ③ na lej wylotowy.
3. Włożyć lej wylotowy od środka przez otwór w zbiorniku filtra.
4. Zamocować lej wylotowy za pomocą nakrętki złączkowej ④.

Montaż oczyszczacza UVC (☒D/E)

1. Nałożyć uszczelkę płaską ② na gwint oczyszczacza UVC.
2. Włożyć oczyszczacz UVC przez otwór w zbiorniku filtra.
3. Zamocować oczyszczacz UVC z nakrętką złączkową ①.
4. Włożyć śrubę ④ z o-ringiem ⑤ od wewnątrz przez otwór w pałąku montażowym oczyszczacza UVC.
5. Przykręcić oczyszczacz UVC za pomocą nakrętki ⑦ i podkładki ⑥.

Montaż króćca wężowego (☒F)

1. Nasunąć nakrętkę złączkową ③ na króciec wężowy ②.
2. Włożyć uszczelkę ① do nakrętki złączkowej.
3. Przykręcić króciec wężowy nakrętką złączkową do oczyszczacza UVC.

Wkładanie filtra (☒G)

1. Sprawdzić prawidłowe osadzenie uszczelki ⑤ w wanie filtra wstępnego ③.
2. Umieścić filtry w obudowie w następującej kolejności:
   ① Wkład filtra z gąbkami filtra
   ② Biokule

Upewnić się, że biokule nie znajdują się na leju wylotowym (☒E)!

③ Wanna filtra wstępnego
④ Niebieska mata filtra wstępnego

1. Zamknąć zbiornik filtra pokrywą zbiornika filtra.

Montaż przyłącza pompy (☒J)

1. Połączyć wąż spiralny pompy z króćcem wężowym przy oczyszczaczu UVC.

Zalecamy zamocowanie węży zaciskami do węży.

Podłączanie węża wylotowego (opcjonalnie)

Opcjonalnie można zamontować wąż wylotowy (∅ 2") od zewnątrz na leju wylotowym.

Obstuga

NIEBEZPIECZEŃSTWO! Porażenie prądem elektrycznym!

- Przy zamontowanym oczyszczaczu UVC odstęp bezpieczeństwa od urządzenia do wody musi wynosić co najmniej 2 m.

NIEBEZPIECZEŃSTWO!

- Przestrzegać instrukcji obsługi oczyszczacza UVC i pompy, zwłaszcza rozdziału dotyczącego bezpieczeństwa, uruchomienia i obsługi!

1. Ustawić filtr na brzegu zbiornika wodnego (☒J).
2. Ustawić pompę w zbiorniku wodnym w miarę możliwości poziomo na stałym podłożu tak, aby woda przykrywała obudowę filtra pompy na co najmniej 20 cm. Przestrzegać maksymalnej głębokości zanurzenia (patrz dane techniczne).

Włączanie pompy i oczyszczacza UVC

1. Podłączyć odpowiedni wtyk sieciowy do gniazda sieciowego. Uwaga: Pompa uruchomi się od razu!

Wyłączanie pompy i oczyszczacza UVC

1. Wyjąć odpowiedni wtyk sieciowy z gniazda sieciowego.

Konserwacja

NIEBEZPIECZEŃSTWO! Porażenie prądem elektrycznym!

- Przed rozpoczęciem jakichkolwiek prac konserwacyjnych odłączyć wtyk sieciowy pompy i oczyszczacza UVC.

NIEBEZPIECZEŃSTWO!

- Przestrzegać instrukcji obsługi oczyszczacza UVC i pompy, a w szczególności rozdziałów dotyczących bezpieczeństwa i konserwacji!

OSTROŻNIE! Uszkodzenia rzeczowe.

- Do czyszczenia nie stosować żadnych twardych przedmiotów ani agresywnych środków czyszczących.

W dalszej części opisano prace konserwacyjne, które są wymagane w celu zapewnienia optymalnej i bezawaryjnej eksploatacji. Regularne wykonywanie prac konserwacyjnych przedłuża żywotność i zapewnia prawidłowe działanie filtra przepływowego przez długi czas.

Wskaźnik zabrudzenia (☒H)

Filtr przepływowy ma wskaźnik zabrudzenia. Kontrolować wskaźnik zabrudzenia w przybliżeniu co 4 tygodnie. Należy postępować przy tym w podany sposób:

1. Zdjąć pokrywę zbiornika filtra (☒A).
2. Wyjąć wannę filtra wstępnego z filtrem wstępnym ze zbiornika filtra.
3. Skontrolować, czy występuje poziom wody 50% czy 75%. Przy stopniu zabrudzenia 75% należy oczyścić filtr przepływowy.

Dla prawidłowego wskazania stopnia zabrudzenia musi być włączona pompa.

Czyszczenie

1. Odłączyć wtyk sieciowy pompy i oczyszczacza UVC.
2. Zdjąć pokrywę zbiornika filtra (☒A).
3. Wyjąć wszystkie filtry z obudowy (☒G).
4. Oczyścić wszystkie filtry zimną, bieżącą woda.
5. Oczyscić wnętrze zbiornika filtra strumieniem wody.
6. Ponownie włożyć filtry w odwrotnej kolejności i zamknąć zbiornik filtra (☒G).

Wymiana gąbek filtra

Rekomendacja konserwacji

Co 2–3 czyszczenia należy wymieniać gąbki filtra. Dla utrzymania bakteriologicznego działania filtra wolno wymieniać każdorazowo tylko dwie gąbki z przesunięciem czasowym.

1. Obrócić mocowanie ① gąbki filtra ② w prawo (✉I).
2. Wyjąć gąbkę filtra do dołu z wkładu filtra (☒12).
3. Zdjąć gąbkę filtra z mocowania.
4. Włożyć nową gąbkę filtra na mocowanie.
5. Zamontować gąbkę filtra ponownie w odwrotnej kolejności.

Wyłączenie z użycia

Przechowywanie i zimowanie

1. Wyczyścić urządzenie.
2. Przechowywać urządzenie w miejscu nienarażonym na występowanie ujemnych temperatur.

Utylizacja

Podczas utylizacji urządzenia należy przestrzegać obowiązujących przepisów prawnych.

Niniejszego urządzenia nie wolno wyrzucać do odpadów komunalnych ani domowych. Urządzenie jest bezpłatnie odbierane w komunalnych punktach zbiórki lub przez zakłady utylizacji odpadów. Opakowanie produktu składa się z materiałów, które można poddać recyklingowi. Materiały te należy zutylizować w ekologiczny sposób i oddać do ponownego przetworzenia.

Usuwanie usterek

NIEBEZPIECZEŃSTWO! Porażenie prądem elektrycznym!

- Przed rozpoczęciem usuwania usterek wyjąć wtyk sieciowy.

Usterka Możliwa przyczyna Sposób usunięcia

Wydajność filtra spada.	Filtry są zabrudzone.	► Wyczyścić filtr.
	Pompa jest zabrudzona.	► Wyczyścić obudowę filtra pompy (patrz instrukcja obsługi pompy).

W przypadku pozostałych usterek skontaktować się z serwisem EHEIM.

Dane techniczne

LOOPpro 6000 8000
Typ 5215 5216
Pompa PLAY1500 FLOW2500
Oczyszczacz UVC CLEARUVC-9 CLEARUVC-11
Wymiary z oczyszczaczem (dł. × szer. × wys.)	525×435×290 mm	525×435×380 mm
Spust wody	2"
Temperatura medium	4°C – 35°C

Dane techniczne pompy i oczyszczacza UVC można znaleźć w dodatkowych instrukcjach obsługi.

Części zamienne

Patrz strona 3.
