LOOPpro 8000 - Aquariumfilter EHEIM - Gratis gebruiksaanwijzing en handleiding

Producttype	Filter voor siervijver (buiten aquarium)
Merk	EHEIM
Model	LOOPpro 8000
Afmetingen (L × B × H)	525 × 435 × 380 mm
Afvoeraansluiting	2" (50,8 mm)
Bedrijfstemperatuur	4 °C tot 35 °C
Meegeleverde pomp	EHEIM FLOW2500
UVC-klaringsapparaat	EHEIM CLEARUVC-11
Filtertype	Mechanisch (voorfilter, spons) en biologisch (bioballen)
Terugspoelfunctie	Ja, via terugspoelmondstuk
Behuizingsmateriaal	UV-bestendig plastic
Aanbevolen gebruik	Siervijvers met of zonder vissen
Installatie	Aan de rand van de vijver, dompelpomp (min. diepte 20 cm)
Elektrische veiligheid	Minimale veiligheidsafstand 2 m, uitschakelen voor onderhoud
Reinigingsfrequentie	Om de 4 weken (controleer vervuilingsniveau)
Vervangen van de sponzen	Om de 2-3 wasbeurten, twee sponzen om de beurt
Reserveonderdelen	Beschikbaar (referenties op pagina 3 van de handleiding)
Onderhoud UVC-klaringsapparaat	Zie specifieke handleiding van CLEARUVC-11
Winteropslag	Reinigen en vorstvrij bewaren

Veelgestelde vragen - LOOPpro 8000 EHEIM

Hoe installeer ik het EHEIM LOOPpro 8000 filter?

Plaats het filter aan de rand van de vijver op een vlakke ondergrond. Plaats de pomp horizontaal in het water, op minimaal 20 cm diepte. Sluit de spiraalslang van de pomp aan op het UVC-klaringsapparaat met behulp van het slangmondstuk. Steek de stekkers van de pomp en het UVC-klaringsapparaat in het stopcontact.

Wat is de reinigingsprocedure van het filter?

Koppel eerst de apparaten los van het stopcontact. Verwijder het deksel en de filters. Reinig alle filters onder een straal koud water, evenals de binnenkant van de kuip. Monteer alles in omgekeerde volgorde. Vervang de sponzen elke 2 tot 3 wasbeurten.

Hoe vaak moet ik het filter reinigen?

Controleer het vervuilingsniveau elke 4 weken. Als het niveau 75% is, reinig dan het systeem. Voor een optimale filtratie wordt regelmatige reiniging aanbevolen.

Kan ik het filter in de winter gebruiken?

Het apparaat kan werken tussen 4 °C en 35 °C. Bij vorst reinigt u het en bewaart u het vorstvrij. Laat het water niet bevriezen in het filter.

Hoe vervang ik de filterspons?

Draai de sponshouder naar rechts, trek de spons naar beneden om deze te verwijderen. Plaats een nieuwe spons in de houder en monteer alles weer. Vervang twee sponzen om de beurt om de biologische filtratie te behouden.

Wat te doen als de filtercapaciteit afneemt?

Controleer of de filters vuil zijn en reinig ze. Als de pomp vuil is, reinig dan de behuizing (zie handleiding van de pomp). Neem voor andere problemen contact op met de EHEIM klantenservice.

Wat zijn de veiligheidsrisico's?

Elektrocutiegevaar: houd een minimale veiligheidsafstand van 2 m voor het UVC-klaringsapparaat. Koppel altijd los voordat u ingrijpt. Gebruik het apparaat niet als het beschadigd is.

Wat zijn de afmetingen van het LOOPpro 8000 filter?

Met het UVC-klaringsapparaat zijn de afmetingen 525 × 435 × 380 mm (L × B × H). De afvoeraansluiting is 2 inch.

Welke pomp wordt meegeleverd met de LOOPpro 8000?

De meegeleverde pomp is de EHEIM FLOW2500 (type 5216). Het UVC-klaringsapparaat is de CLEARUVC-11.

Hoe monteer ik het terugspoelmondstuk?

Plaats de vlakke afdichtring op het mondstuk, plaats het van binnenuit door de opening van de kuip, bevestig met de wartelmoer. Plaats de afdichtring in de afsluitdop en sluit deze.

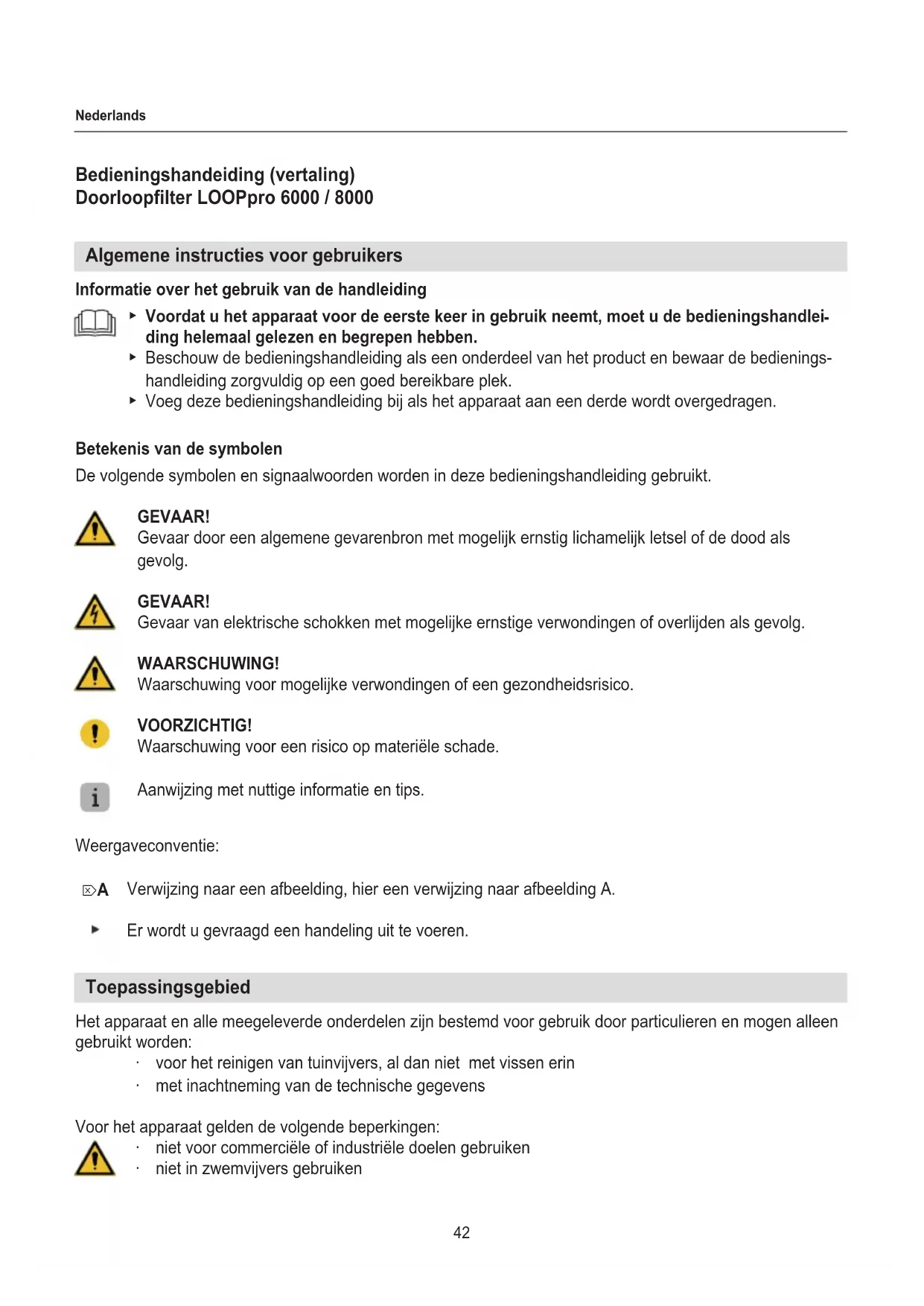

GEBRUIKSAANWIJZING LOOPpro 8000 EHEIM

Algemene instructies voor gebruikers

Informatie over het gebruik van de handleiding

• Voordat u het apparaat voor de eerste keer in gebruik neemt, moet u de bedieningshandleiding helemaal gelezen en begrepen hebben.
• Beschouw de bedieningshandleiding als een onderdeel van het product en bewaar de bedieningshandleiding zorgvuldig op een goed bereikbare plek.
• Voeg deze bedieningshandleiding bij als het apparaat aan een derde wordt overgedragen.

Betekenis van de symbolen

De volgende symbolen en signaalwoorden worden in deze bedieningshandleiding gebruikt.

GEVAAR!

Gevaar door een algemene gevarenbron met mogelijk ernstig lichamelijk letsel of de dood als gevolg.

GEVAAR!

Gevaar van elektrische schokken met mogelijke ernstige verwondingen of overlijden als gevolg.

WAARSCHUWING!

Waarschuwing voor mogelijke verwondingen of een gezondheidsrisico.

VOORZICHTIG!

Waarschuwing voor een risico op materiële schade.

Aanwijzing met nuttige informatie en tips.

Weergaveconventie:

☒A Verwijzing naar een afbeelding, hier een verwijzing naar afbeelding A.

Er wordt u gevraagd een handeling uit te voeren.

Toepassingsgebied

Het apparaat en alle meegeleverde onderdelen zijn bestemd voor gebruik door particulieren en mogen alleen gebruikt worden:

• voor het reinigen van tuinvijvers, al dan niet met vissen erin
• met inachtneming van de technische gegevens

Voor het apparaat gelden de volgende beperkingen:

• niet voor commerciële of industriële doelen gebruiken
• niet in zwemvijvers gebruiken

Veiligheid

Dit apparaat kan gevaren opleveren voor personen en zaken als het apparaat niet naar behoren of niet volgens bestemming wordt gebruikt of als de veiligheidsaanwijzingen niet worden opgevolgd.

Voor uw veiligheid

- Houd de verpakking en kleine onderdelen van het apparaat buiten het bereik van kinderen of van personen, die zich niet bewust zijn van hun handelingen, omdat dit tot gevaren kan leiden (verstikkingsgevaar!). Van dieren verwijderd houden.

- Dit apparaat is niet bedoeld voor gebruik door mensen (inclusief kinderen) met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis, tenzij deze onder toezicht staan of instructies krijgen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

- Alleen voor Europese markten:

Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en/of kennis als ze onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of ze van deze persoon instructies hebben gekregen over hoe het apparaat op een veilige manier moet worden gebruikt en begrijpen wat de mogelijke gevaren zijn. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen uitgevoerd worden, tenzij zij daarbij onder toezicht staan.

- Het apparaat werkt met behulp van een meegeleverde pomp en een UVC-zuiveraar. Lees de bedieningshandleiding, met name de hoofdstukken Veiligheid, Ingebruikname, Bediening en Onderhoud van deze componenten!

- Voer voorafgaand aan gebruik een visuele controle uit om zeker te stellen dat het apparaat niet beschadigd is.

- Gebruik het apparaat niet als het niet naar behoren werkt of als het beschadigd is.

• Voer alleen de werkzaamheden uit die in deze handleiding zijn beschreven.
• Voer nooit technische wijzigingen aan het apparaat uit.
• Gebruik alleen maar originele reserveonderdelen en toebehoren voor het apparaat.

- Wanneer de UVC-zuivering is gemonteerd, moet de veiligheidsafstand tussen het toestel en het water ten minste 2 m bedragen.

Ingebruikname

Filtercontainerdeksel verwijderen (☒A)

1. Druk met uw vingers het onderste deel van beide zijdelingse vergrendelingen in (☒A0) en trek tegelijkertijd met de duimen het bovenste deel eruit (☒A0).
2. Til het filtercontainerdeksel van de filtercontainer af (☒A②).
3. Verwijder alle onderdelen uit de filtercontainer.

Terugspoelaansluitstuk monteren (☒B)

1. Steek de platte afdichting ② op het terugspoelaansluitstuk ①.
2. Steek de terugspoelpijp van binnenuit door de opening in de filtercontainer.
3. Zet de terugspoelpijp vast met de wartelmoer ③.
4. Leg de afdichtingsring ④ in de afsluitstop ⑤.
5. Sluit de terugspoelpijp af met de afsluitstop.

Uitlooptrechter monteren (☒C)

1. Controleer de correcte zit van de afdichting ① in de uitlooptrechter ②.
2. Steek de afdichtingsring ③ op de uitlooptrechter.
3. Steek de uitlooptrechter van binnenuit door de opening in de filtercontainer.
4. Bevestig de uitlooptrechter met de wartelmoer ④.

UVC-zuiveraar monteren (☒D/E)

1. Steek de platte afdichting ② op de schroefdraad van de UVC-zuiveraar.
2. Steek de UVC-zuiveraar door de opening in het filterhuis.
3. Bevestig de UVC-zuiveraar met de wartelmoer ①.
4. Steek de schroef ④ met de O-ring ⑤ van binnen door de boring in de montagebeugel van de UVC-zuiveraar.
5. Schroef de UVC-zuiveraar met de moer ⑦ en de onderlegring ⑥ vast.

Slangaansluitstuk monteren (☒F)

1. Schuif de wartelmoer ③ op het slangaansluitstuk ②.
2. Leg de afdichting ① in de wartelmoer.
3. Schroef het slangaansluitstuk met de wartelmoer op de UVC-zuiveraar.

Filter inleggen (☒G)

1. Controleer de correcte zit van de afdichting ⑤ in de voorfilterbak ③.
2. Leg de filters in de onderstaande volgorde in het filterhuis:

① Filterelement met filtersponzen
② Bioballs

Zorg ervoor dat er geen Bioballs op de uitlooptrechter liggen (☒E)!

③ Voorfilterbak
④ Blauwe voorfiltermat

1. Sluit de filtercontainer met het filtercontainerdeksel.

Aansluiting pomp monteren (☒J)

1. Sluit de spiraalslang van de pomp aan op het slangaansluitstuk van de UVC-zuiveraar.

Wij adviseren u de slangen met slangklemmen vast te zetten.

Uitloopslang aansluiten (optioneel)

Optioneel kunt u een uitloopslang (∅ 2") van buitenaf op de uitlooptrechter monteren.

Bediening

- Met gemonteerde UVC-zuiveraar moet de veiligheidsafstand van het apparaat tot het water minimaal 2 m bedragen.

GEVAAR!

- Volg de instructies in de bedieningshandleiding van de UVC-zuiveraar en de pomp op, met name de hoofdstukken Veiligheid, Ingebruikname en Bediening!

1. Stel het filter bij de vijveroever op (☒J).
2. Plaats de pomp zo mogelijk waterpas op een stabiele ondergrond in de vijver, zodat er ten minste 20 cm water boven het filterhuis van de pomp aanwezig is. Overschrijd de maximale diepte onder water niet (zie de Technische gegevens).

Pomp en UVC-zuiveraar inschakelen

1. Steek de desbetreffende stekker in het stopcontact.

Let op: de pomp begint onmiddellijk te lopen!

Pomp en UVC-zuiveraar uitschakelen

1. Trek de desbetreffende stekker uit het stopcontact.

Onderhoud

- Trek altijd de stekker van de pomp en de UVC-zuiveraar uit het stopcontact alvorens onderhoud uit te voeren.

GEVAAR!

- Volg de instructies in de bedieningshandleiding van de UVC-zuiveraar en de pomp op, met name de hoofdstukken Veiligheid en Onderhoud!

VOORZICHTIG! Risico op materiële schade.

- Gebruik voor de reiniging geen harde voorwerpen of agressieve reinigingsmiddelen.

Hieronder worden onderhoudswerkzaamheden beschreven die nodig zijn voor optimaal en storingsvrij gebruik van het product. Regelmatig onderhoud leidt tot een langere levensduur en stelt de werking van het doorloopfilter over een lange periode veilig.

Vervuilingsindicatie (☒H)

Het doorloopfilter heeft een vervuilingsindicator. Controleer de vervuilingsindicator ongeveer eens per 4 weken. Ga daarvoor als volgt te werk:

1. Verwijder het filtercontainerdeksel (☒A).
2. Neem de voorfilterbak met het voorfilter uit de filtercontainer.
3. Controleer of het waterpeil op 50% of 75% staat. Bij 75% verontreinigingsgraad moet het doorloopfilter worden gereinigd.

Voor een juiste indicatie van de vervuilingsgraad moet de pomp ingeschakeld zijn.

Reinigen

1. Trek de stekker van de pomp en de UVC-zuiveraar uit het stopcontact.
2. Verwijder het filtercontainerdeksel (☒A).
3. Neem het filter uit de behuizing (☒G).
4. Reinig alle filters onder koud stromend water.
5. Reinig de binnenkant van de filtercontainer met een waterstraal.
6. Plaats de filters weer terug in omgekeerde volgorde en sluit de filtercontainer (☒G).

Filtersponzen vervangen

Onderhoudsadvies

Na elke 2e - 3e reiniging moeten de filtersponzen worden vervangen. Om de bacteriologische filterwerking in stand te houden, mogen telkens slechts twee sponzen tegelijk worden vervangen.

1. Draai de opname ① van de filterspons ② naar rechts (☒I).
2. Trek de filterspons naar beneden uit het filterelement (☒12).
3. Trek de filterspons van de opname af.
4. Steek de nieuwe filterspons op de opname.
5. Monteer de filterspons weer in omgekeerde volgorde.

Buiten bedrijf stellen

Opbergen en overwinteren

1. Reinig het apparaat.
2. Berg het apparaat op een vorstvrije locatie op.

Afdanken en afvoeren/verwerken

Het apparaat moet aan het einde van de levensduur volgens de toepasselijke wettelijke voorschriften worden afgevoerd en verwerkt.

Het apparaat mag niet als gewoon huishoudelijk afval worden behandeld. Het apparaat kan bij een inzamelpunt voor recycling van elektrische en elektronische apparaten worden ingeleverd. De verpakking van het product bestaat uit materialen die gerecycled kunnen worden. Verwijder deze op milieuvriendelijke wijze en lever ze in voor recycling.

Storingen verhelpen

- Trek de stekker uit het stopcontact alvorens een storing te verhelpen.

Storing Mogelijke oorzaak Oplossing

De filterprestaties voldoen niet	Filters zijn vervuild ▶ Reinig de filters
	De pomp is vuil ▶ Reinig het filterhuis van de pomp (zie de bedieningshandleiding van de pomp)

Neem bij andere storingen contact op met de servicedienst van EHEIM.

Technische gegevens

LOOPpro 6000 8000
Type 5215 5216
Pomp PLAY1500 FLOW2500
UVC-zuiveraar CLEARUVC-9 CLEARUVC-11
Afmetingen met UVC-zuiveraar (L×B×H)	525×435×290 mm	525×435×380 mm
Waterafvoer	2"
Mediatemperatuur	4°C – 35°C

De technische gegevens van de pomp en de UVC-zuiveraar vindt u in de bijbehorende bedieningshandleidingen.

Onderdelen

Zie pagina 3.
