Produkttyp	Filter för prydnadsdamm (utomhusakvarium)
Märke	EHEIM
Modell	LOOPpro 8000
Mått (L × B × H)	525 × 435 × 380 mm
Utloppsanslutning	2" (50,8 mm)
Drifttemperatur	4 °C till 35 °C
Medföljande pump	EHEIM FLOW2500
UVC-klargörare	EHEIM CLEARUVC-11
Filtreringstyp	Mekanisk (förfilter, svamp) och biologisk (biobollar)
Backspolningsfunktion	Ja, via backspolningsmunstycke
Höljesmaterial	UV-beständig plast
Rekommenderad användning	Prydnadsdammar med eller utan fiskar
Installation	Vid dammkanten, dränkbar pump (min. djup 20 cm)
Elsäkerhet	Minst 2 m säkerhetsavstånd, koppla ur före underhåll
Rengöringsfrekvens	Var 4:e vecka (kontrollera smutsnivå)
Byte av svampar	Var 2-3 tvättar, två svampar vid olika tillfällen
Reservdelar	Finns (referenser på sidan 3 i manualen)
Underhåll av UVC-klargörare	Se specifik manual för CLEARUVC-11
Vinterförvaring	Rengör och förvara frostfritt

Vanliga frågor - LOOPpro 8000 EHEIM

Hur installerar man filtret EHEIM LOOPpro 8000?

Placera filtret vid dammkanten på en plan yta. Lägg pumpen horisontellt i vattnet, på minst 20 cm djup. Anslut pumpslangen till UVC-klargöraren med slangmunstycket. Anslut stickkontakterna för pumpen och UVC-klargöraren.

Vilken är rengöringsproceduren för filtret?

Koppla först bort apparaterna från eluttaget. Ta bort locket och filtren. Rengör alla filter under kallt rinnande vatten, samt insidan av karet. Montera i omvänd ordning. Byt svampar var 2-3 tvätt.

Hur ofta ska jag rengöra filtret?

Kontrollera smutsnivån var 4:e vecka. Om nivån är 75 %, rengör systemet. För optimal filtrering rekommenderas regelbunden rengöring.

Kan jag använda filtret på vintern?

Apparaten kan fungera mellan 4 °C och 35 °C. Vid frost, rengör den och förvara den frostfritt. Låt inte vattnet frysa i filtret.

Hur byter man filtreringssvampen?

Vrid svamphållaren åt höger, dra svampen nedåt för att ta ut den. Sätt en ny svamp i hållaren och montera tillbaka allt. Byt två svampar vid olika tillfällen för att bevara den biologiska filtreringen.

Vad gör jag om filtreringskapaciteten minskar?

Kontrollera om filtren är smutsiga och rengör dem. Om pumpen är smutsig, rengör dess hölje (se pumpmanual). För alla andra problem, kontakta EHEIM kundtjänst.

Vilka är säkerhetsriskerna?

Risk för elstöt: håll minst 2 m säkerhetsavstånd för UVC-klargöraren. Koppla alltid ur före ingrepp. Använd inte apparaten om den är skadad.

Vilka mått har filtret LOOPpro 8000?

Med UVC-klargöraren är måtten 525 × 435 × 380 mm (L × B × H). Utloppsanslutningen är 2 tum.

Vilken pump medföljer LOOPpro 8000?

Medföljande pump är EHEIM FLOW2500 (typ 5216). UVC-klargöraren är CLEARUVC-11.

Hur monterar man backspolningsmunstycket?

Sätt den platta tätningen på munstycket, placera det från insidan genom karets öppning, fäst med kopplingsmuttern. Lägg tätningsbrickan i stängningsproppen och stäng.

BRUKSANVISNING LOOPpro 8000 EHEIM

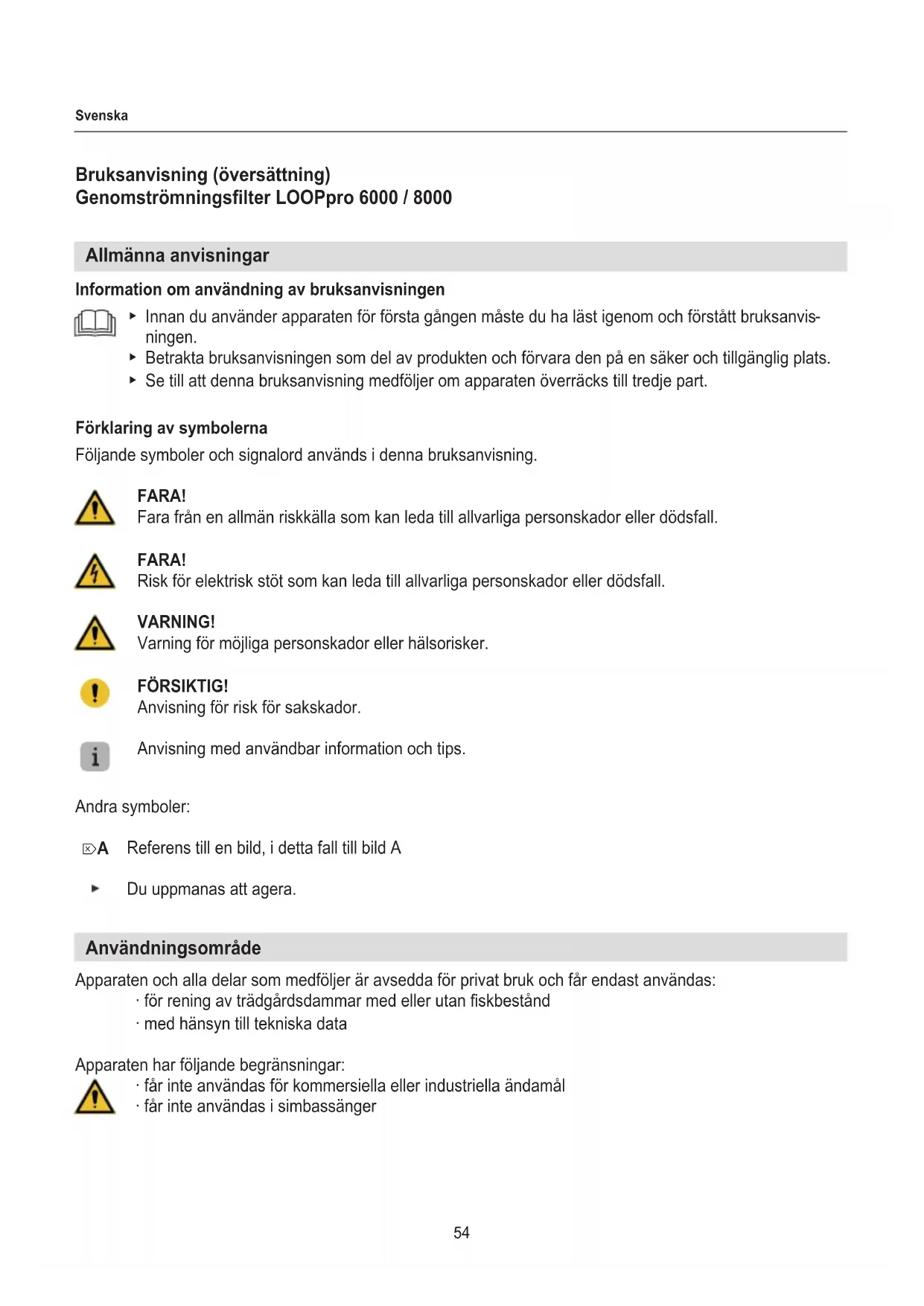

Bruksanvisning (översättning)

Genomströmningsfilter LOOPpro 6000 / 8000

Allmänna anvisningar

Information om användning av bruksanvisningen

• Innan du använder apparaten för första gången måste du ha läst igenom och förstått bruksanvisningen.
  ▶ Betrakta bruksanvisningen som del av produkten och förvara den på en säker och tillgänglig plats.
  Se till att denna bruksanvisning medföljer om apparaten överräcks till tredje part.

Förklaring av symbolerna

Följande symboler och signalord används i denna bruksanvisning.

FARA!

Fara från en allmän riskkälla som kan leda till allvarliga personskador eller dödsfall.

FARA!

Risk för elektrisk stöt som kan leda till allvarliga personskador eller dödsfall.

WARNING!

Varning för möjliga personskador eller hälsorisker.

FÖRSIKTIG!

Anvisning för risk för sakskador.

Anvisning med användbar information och tips.

Andra symboler:

☒A Referens till en bild, i detta fall till bild A

Du uppmanas att agera.

Användningsområde

Apparaten och alla delar som medföljer är avsedda för privat bruk och får endast användas:

· för rening av trädgårdsdammar med eller utan fiskbestånd
· med hänsyn till tekniska data

Apparaten har följande begränsningar:

• får inte användas för kommersiella eller industriella ändamål
• får inte användas i simbassänger

Säkerhet

Apparaten kan ge upphov till risker för människor och sakvärden om den används felaktigt eller i strid med användningsändamålet, eller om säkerhetsföreskrifterna inte följs.

För din säkerhet

- Se till att apparatens förpackning och smådelar hålls utom räckhåll för barn och personer som inte är medvetna om sitt agerande. Förpackningen och smådelarna kan utgöra en fara (risk för kvävning). Förvaras utom räckhåll för djur.

- Denna apparat får inte användas av person (inkl. barn) nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap, såvida de inte hålls under uppsikt eller en person som är ansvarig för deras säkerhet instruerar dem i hur de använder apparaten säkert samt om de risker som kan uppstå. Barn måste övervakas för att säkerställa att de inte leker med apparaten.

- Endast för europeiska marknader:

Denna apparat kan användas av barn som är 8 år eller äldre samt av personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap förutsatt att de hålls under uppsikt eller instrueras i hur de använder apparaten säkert samt de risker som kan uppstå. Barn får inte leka med apparaten. Barn får inte genomföra rengöring eller användarunderhåll såvida de inte övervakas.

- Apparaten drivs med en bifogad pump och en UVC-renare. Beakta bruksanvisningen, särskilt kapitlen om säkerhet, drifttagning, användning och underhåll av dessa komponenter!

- Utför en visuell kontroll före användning för att kontrollera att apparaten är intakt.

- Använd inte apparaten om den inte fungerar på avsett vis eller om den har skadats.

- Utför endast sådana arbeten som beskrivs i denna bruksanvisning.

- Utför aldrig några tekniska ändringar på apparaten.

- Använd endast originalreservdelar och -tillbehör för apparaten.

- När UVC-renaren är monterad måste säkerhetsavståndet från appara- ten till vattnet uppgå till minst 2 m.

Ta apparaten i drift

Ta av filterbehållarlocket (☒A)

1. Tryck in den undre delen av de båda spärrarna på sidan (☒A①) och dra samtidigt av den övre delen med tummarna (☒A①).
2. Lyft av filterbehållarlocket från filterbehållaren (☒A②).
3. Ta ut alla komponenter ur filterbehållaren.

Montera återspolningsröret (☒B)

1. Sätt den flata packningen ② på återspolningsröret ①.
2. Sätt in återspolningsröret i öppningen i filterbehållaren från insidan.
3. Fäst återspolningsröret med överfallsmuttern ③.
4. Lägg in tätningsplattan ④ i pluggen ⑤.
5. Stäng till återspolningsröret med pluggen.

Montera utloppstratten (☒C)

1. Kontrollera att packningen ① sitter rätt i utloppstratten ②.
2. Sätt packningsringen ③ på utloppstratten.
3. Sätt in utloppstratten i öppningen i filterbehållaren från insidan.
4. Fäst utloppstratten med överfallsmuttern ④.

Montera UVC-renaren (☒D/E)

1. Sätt den flata packningen ② på UVC-renarens gänga.
2. Sätt in UVC-renaren i öppningen i filterbehållaren.
3. Fäst UVC-renaren med överfallsmuttern ①.
4. Sätt in skruven ④ inkl. O-ringen ⑤ från insidan i hålet i UVC-renarens monteringsbygel.
5. Skruva fast UVC-renaren med muttern ⑦ och distansbrickan ⑥.

Montera slangnippeln (☒F)

1. Skjut överfallsmuttern ③ på slangnippeln ②.
2. Lägg in packningen ① i överfallsmuttern.
3. Skruva fast slangnippeln på UVC-renaren med överfallsmuttern.

Lägga in filter (☒G)

1. Kontrollera att packningen ⑤ sitter rätt i förfilterträget ③.
2. Lägg in filtren i filterhuset i följande ordningsföljd:
   ① Filterinsats med filtersvampar
   ② Biobollar

Se till att inga biobollar ligger på utloppstratten (☒E)!

③ Förfiltertråg
④ Blå förfiltermatta

1. Stäng till filterbehållaren med filterbehållarlocket.

Montera anslutningen till pumpen (☒J)

1. Anslut pumpens spiralslang till slangnippeln på UVC-renaren.

Vi rekommenderar att slangarna fixeras med slangklämmor.

Ansluta utloppsslangen (tillval)

Som tillval kan en utloppsslang (∅ 2") anslutas till utloppstratten på utsidan.

Använda apparaten

FARA! Elektrisk stöt!

- När UVC-renaren är monterad måste säkerhetsavståndet från apparaten till vattnet uppgå till minst 2 m.

FARA!

- Beakta bruksanvisningen till UVC-renaren och pumpen, särskilt kapitlen om säkerhet, drifttagning och användning!

1. Placera filtret vid dammens kant (☒J).
2. Ställ pumpen på en fast yta i dammen så vågrätt som möjligt så att pumpets filterhus täcks med minst 20 cm vatten. Beakta max. tillåtet nedsänkningsdjup (se Tekniska data).

Slå på pumpen och UVC-renaren

1. Anslut stickkontakterna till stickuttagen. Obs! Pumpen startar genast!

Slå ifrån pumpen och UVC-renaren

1. Dra ut stickkontakterna ur stickuttagen.

Underhåll

FARA! Elektrisk stöt!

- Dra ut stickkontakten till pumpen och till UVC-renaren inför underhåll.

FARA!

- Beakta bruksanvisningen till UVC-renaren och pumpen, särskilt kapitlen om säkerhet, drifttagning och underhåll!

FÖRSIKTIG! Risk för sakskador.

- Använd inga hårda föremål eller aggressiva rengöringsmedel vid rengöring.

I nedanstående avsnitt beskrivs underhållsarbeten som krävs för en optimal och störningsfri drift.

Regelbundet underhåll förlänger livslängden och garanterar att genomströmningsfiltret fungerar under längre tid.

Nedsmutsningsindikering (☒H)

Genomströmningsfiltret har en nedsmutsningsindikering. Kontrollera nedsmutsningsindikeringen ungefär var 4:e vecka. Gör så här:

1. Ta av filterbehållarlocket (☒A).
2. Ta ut förfilterträget inkl. förfiltret ur filterbehållaren.
3. Kontrollera om vattennivån är 50 % eller 75 %. Vid 75 % nedsmutsningsgrad måste genomströmningsfiltret rengöras.

Tänk på att pumpen måste ha slagits på för att rätt nedsmutsningsgrad ska visas.

Rengöra apparaten

1. Dra ut stickkontakten till pumpen och till UVC-renaren.
2. Ta av filterbehållarlocket (☒A).
3. Ta ut alla filter ur huset (☒G).
4. Rengör alla filter under rinnande kallt vatten.
5. Rengör filterbehållarens inre med en vattenstråle.
6. Lägg tillbaka filtren i omvänd följd och stäng sedan till filterbehållaren (☒G).

Byta ut filtersvamparna

Underhållsrekommendation

Efter varannan eller var 3:e rengöring ska filtersvamparna bytas ut. För att den bakteriologiska filterverkan ska behållas får endast två svampar bytas ut om vartannat.

1. Vrid fästet ① för filtersvampen ② åt höger (☒I).
2. Dra ut filtersvampen ur filterinsatsen neråt (☒12).
3. Dra av filtersvampen från fästet.
4. Sätt den nya filtersvampen på fästet.
5. Montera filtersvampen i omvänd följd.

Ta apparaten ur drift

Lagra och övervintra

1. Rengör apparaten
2. Lagra apparaten på en frostsäker plats.

Avfallshantera apparaten

Beakta gällande lagstadgade föreskrifter när apparaten ska avfallshanteras. Enligt detta direktiv får utrustningen inte kastas bland hushållssoporna. Utrustningen ska lämnas in till en kommunal återvinningsstation utan kostnad. Produktförpackningen består av återvinningsbara material. Avfallshantera dem på ett miljövänligt sätt och lämna in dem för materialåtervinning.

Åtgärda störningar

FARA! Elektrisk stöt!

- Dra alltid ut stickkontakten innan störningar åtgärdas.

Störning Möjlig orsak Åtgärd
Filterprestandan avtar Filtren nedsmutsade ▶ Rengör filtren

Pumpen nedsmutsad ▶ Rengör pumpens filterhus (se bruksanvisning för pumpen)

Kontakta EHEIM Service vid andra störningar.

Tekniska data

LOOPpro 6000 8000
Typ 5215 5216
Pump PLAY1500 FLOW2500
UVC-renare CLEARUVC-9 CLEARUVC-11
Mätt inkl. UVC-renare (L × B × H)	525 × 435 × 290 mm	525 × 435 × 380 mm
Vattenutlopp	2"
Medietemperatur	4 °C – 35 °C

i

Tekniska data för pumpen och UVC-renaren finns i tillhörande bruksanvisningar.

Reservdelar

Se sida 3.
