Produkttyp	Filter für Zierteich (Außenaquarium)
Marke	EHEIM
Modell	LOOPpro 8000
Abmessungen (L × B × H)	525 × 435 × 380 mm
Ablaufanschluss	2" (50,8 mm)
Betriebstemperatur	4 °C bis 35 °C
Mitgelieferte Pumpe	EHEIM FLOW2500
UVC-Klärer	EHEIM CLEARUVC-11
Filtertyp	Mechanisch (Vorfilter, Schwamm) und biologisch (Biobälle)
Rückspülfunktion	Ja, über Rückspüldüse
Gehäusematerial	UV-beständiger Kunststoff
Empfohlene Verwendung	Zierteiche mit oder ohne Fische
Installation	Am Teichrand, Tauchpumpe (min. Tiefe 20 cm)
Elektrische Sicherheit	Mindestsicherheitsabstand 2 m, vor Wartung Netzstecker ziehen
Reinigungsintervall	Alle 4 Wochen (Verschmutzungsgrad prüfen)
Schwammaustausch	Alle 2-3 Reinigungen, zwei Schwämme zeitversetzt
Ersatzteile	Erhältlich (Referenzen auf Seite 3 der Anleitung)
Wartung des UVC-Klärers	Siehe separate Anleitung des CLEARUVC-11
Winterlagerung	Reinigen und frostfrei lagern

Häufig gestellte Fragen - LOOPpro 8000 EHEIM

Wie installiere ich den Filter EHEIM LOOPpro 8000?

Platzieren Sie den Filter am Teichrand auf einer ebenen Fläche. Legen Sie die Pumpe waagerecht ins Wasser, mindestens 20 cm tief. Schließen Sie den Spiralschlauch der Pumpe mit der Schlauchdüse an den UVC-Klärer an. Stecken Sie die Netzstecker von Pumpe und UVC-Klärer ein.

Wie ist die Reinigungsprozedur des Filters?

Ziehen Sie zuerst die Netzstecker der Geräte. Entfernen Sie den Deckel und die Filter. Reinigen Sie alle Filter unter fließendem kaltem Wasser sowie das Innere des Behälters. Bauen Sie in umgekehrter Reihenfolge wieder ein. Ersetzen Sie die Schwämme alle 2-3 Reinigungen.

Wie oft muss ich den Filter reinigen?

Überprüfen Sie den Verschmutzungsgrad alle 4 Wochen. Wenn der Grad bei 75 % liegt, reinigen Sie das System. Für eine optimale Filterleistung wird eine regelmäßige Reinigung empfohlen.

Kann ich den Filter im Winter verwenden?

Das Gerät kann zwischen 4 °C und 35 °C betrieben werden. Bei Frostgefahr reinigen und frostfrei lagern. Lassen Sie kein Wasser im Filter gefrieren.

Wie tausche ich den Filterschaumstoff aus?

Drehen Sie die Schwammaufnahme nach rechts, ziehen Sie den Schwamm nach unten heraus. Setzen Sie einen neuen Schwamm in die Aufnahme und bauen Sie alles wieder zusammen. Ersetzen Sie zwei Schwämme zeitversetzt, um die biologische Filterung zu erhalten.

Was tun, wenn die Filterleistung nachlässt?

Überprüfen Sie, ob die Filter verschmutzt sind, und reinigen Sie sie. Wenn die Pumpe verschmutzt ist, reinigen Sie ihr Gehäuse (siehe Pumpenanleitung). Bei anderen Problemen wenden Sie sich an den EHEIM Kundendienst.

Welche Sicherheitsrisiken gibt es?

Stromschlaggefahr: Halten Sie einen Sicherheitsabstand von mindestens 2 m zum UVC-Klärer ein. Ziehen Sie vor jedem Eingriff den Netzstecker. Verwenden Sie das Gerät nicht, wenn es beschädigt ist.

Welche Abmessungen hat der Filter LOOPpro 8000?

Mit dem UVC-Klärer betragen die Abmessungen 525 × 435 × 380 mm (L × B × H). Der Ablaufanschluss hat 2 Zoll.

Welche Pumpe wird mit dem LOOPpro 8000 geliefert?

Die mitgelieferte Pumpe ist die EHEIM FLOW2500 (Typ 5216). Der UVC-Klärer ist der CLEARUVC-11.

Wie montiere ich die Rückspüldüse?

Legen Sie die Flachdichtung auf die Düse, setzen Sie sie von innen durch die Behälteröffnung, befestigen Sie sie mit der Überwurfmutter. Legen Sie die Dichtungsscheibe in den Verschlussstopfen und schließen Sie ihn.

BEDIENUNGSANLEITUNG LOOPpro 8000 EHEIM

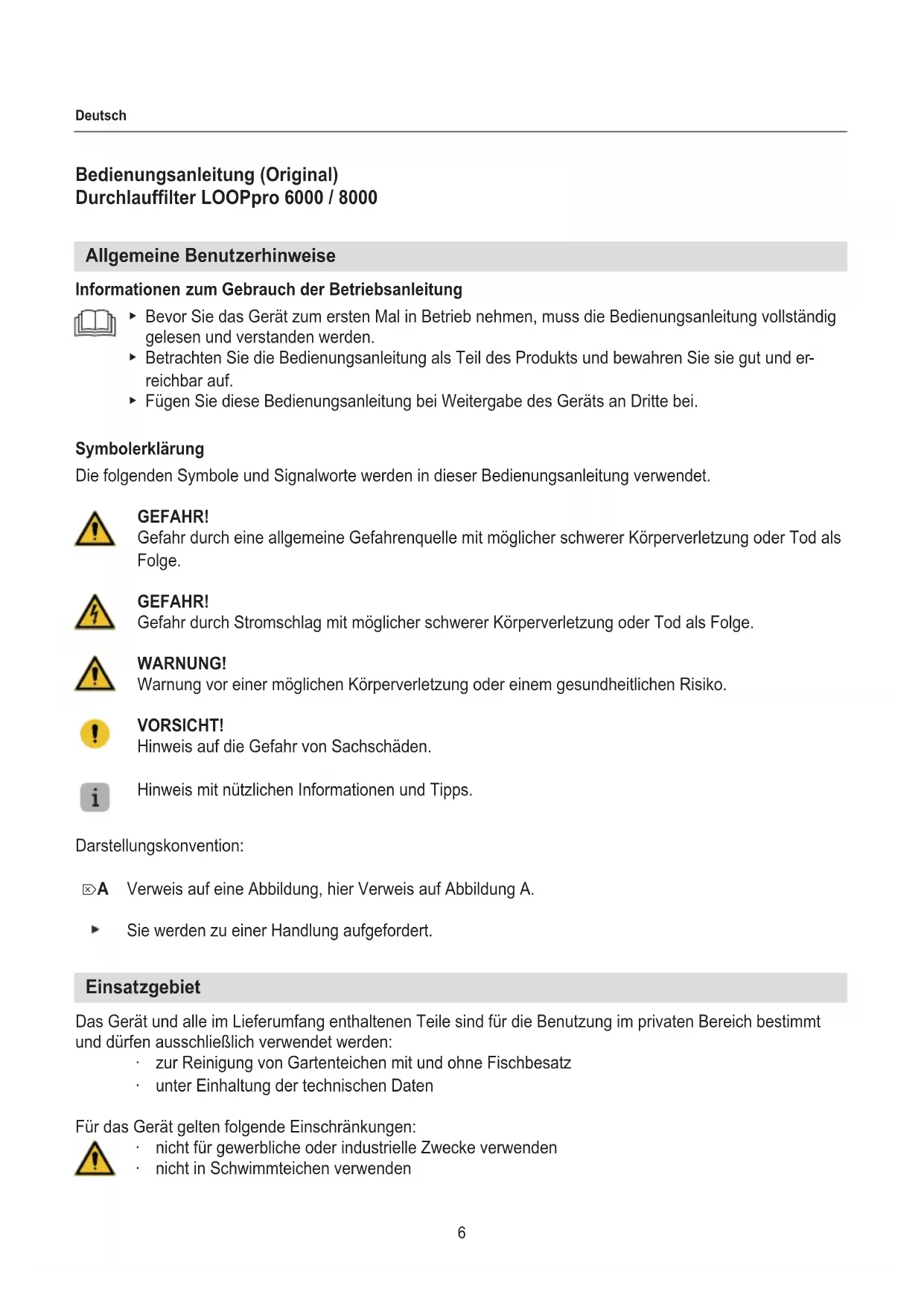

Bedienungsanleitung (Original) Durchlauffilter LOOPpro 6000 / 8000

Allgemeine Benutzerhinweise

Informationen zum Gebrauch der Betriebsanleitung

• Bevor Sie das Gerät zum ersten Mal in Betrieb nehmen, muss die Bedienungsanleitung vollständig gelesen und verstanden werden.
  ▶ Betrachten Sie die Bedienungsanleitung als Teil des Produkts und bewahren Sie sie gut und erreichbar auf.
• Fügen Sie diese Bedienungsanleitung bei Weitergabe des Geräts an Dritte bei.

Symbolerklärung

Die folgenden Symbole und Signalworte werden in dieser Bedienungsanleitung verwendet.

GEFAHR!

Gefahr durch eine allgemeine Gefahrenquelle mit möglicher schwerer Körperverletzung oder Tod als Folge.

GEFAHR!

Gefahr durch Stromschlag mit möglicher schwerer Körperverletzung oder Tod als Folge.

WARNUNG!

Warnung vor einer möglichen Körperverletzung oder einem gesundheitlichen Risiko.

VORSICHT!

Hinweis auf die Gefahr von Sachschäden.

Hinweis mit nützlichen Informationen und Tipps.

Darstellungskonvention:

☒A Verweis auf eine Abbildung, hier Verweis auf Abbildung A.

▶ Sie werden zu einer Handlung aufgefordert.

Einsatzgebiet

Das Gerät und alle im Lieferumfang enthaltenen Teile sind für die Benutzung im privaten Bereich bestimmt und dürfen ausschließlich verwendet werden:

• zur Reinigung von Gartenteichen mit und ohne Fischbesatz
• unter Einhaltung der technischen Daten

Für das Gerät gelten folgende Einschränkungen:

• nicht für gewerbliche oder industrielle Zwecke verwenden
• nicht in Schwimmteichen verwenden

Sicherheit

Von diesem Gerät können Gefahren für Personen und Sachwerte ausgehen, wenn das Gerät unsachgemäß bzw. nicht dem Verwendungszweck entsprechend eingesetzt wird oder wenn die Sicherheitshinweise nicht beachtet werden.

Für Ihre Sicherheit

- Die Geräteverpackung und Kleinteile nicht in die Hände von Kindern oder Personen, die sich ihrer Handlungen nicht bewusst sind, gelangen lassen, da hiervon Gefahren ausgehen können (Erstickungsgefahr!). Von Tieren fern halten.

- Dieses Gerät ist nicht für den Gebrauch von Personen (einschließlich Kindern) mit verringerten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen bestimmt, es sei denn, sie werden beaufsichtigt oder erhielten eine Anweisung hinsichtlich des Gebrauches des Gerätes von einer Person, die für ihre Sicherheit verantwortlich ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

- Nur für europäische Märkte:

Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind beaufsichtigt.

Das Gerät wird mit einer mitgelieferten Pumpe und einem UVC-Klärer betrieben. Beachten Sie die Betriebsanleitung, besonders die Kapitel Sicherheit, Inbetriebnahme, Bedienung und Wartung dieser Komponenten!

- Führen Sie vor Benutzung eine Sichtkontrolle durch, um sicherzustellen, dass das Gerät unbeschädigt ist.

- Benutzen Sie das Gerät nicht, wenn es nicht ordnungsgemäß funktioniert oder wenn es beschädigt ist.

• Führen Sie nur Arbeiten durch, die in dieser Anleitung beschrieben sind.
• Nehmen Sie niemals technische Änderungen am Gerät vor.
• Verwenden Sie nur Original-Ersatzteile und -Zubehör für das Gerät.

- Bei montiertem UVC-Klärer muss der Sicherheitsabstand des Gerätes zum Wasser mindestens 2 m betragen.

Inbetriebnahme

Filterbehälterdeckel abnehmen (☒A)

1. Drücken Sie bei beiden seitlichen Verriegelungen mit den Fingern den unteren Teil ein (☒A0) und ziehen Sie gleichzeitig mit den Daumen den oberen Teil heraus (☒A0).
2. Heben Sie den Filterbehälterdeckel vom Filterbehälter ab (☒A②).
3. Entnehmen Sie allen Komponenten aus dem Filterbehälter.

Rückspülstutzen montieren (☒B)

1. Stecken Sie die Flachdichtung ② auf den Rückspülstutzen ①.
2. Stecken Sie den Rückspülstutzen von innen durch die Öffnung im Filterbehälter.
3. Befestigen Sie den Rückspülstutzen mit der Überwurfmutter ③.
4. Legen Sie die Dichtscheibe ④ in den Verschlussstopfen ⑤.
5. Verschliessen Sie den Rückspülstutzen mit dem Verschlussstopfen.

Auslauftrichter montieren (☒C)

1. Prüfen Sie den korrekten Sitz der Dichtung ① im Auslauftrichter ②.
2. Stecken Sie den Dichtungsring ③ auf den Auslauftrichter.
3. Stecken Sie den Auslauftrichter von innen durch die Öffnung im Filterbehälter.
4. Befestigen Sie den Auslauftrichter mit der Überwurfmutter ④.

UVC-Klärer montieren (☒D/E)

1. Stecken Sie die Dichtscheibe ② auf das Gewinde des UVC-Klärers.
2. Stecken Sie den UVC-Klärer durch die Öffnung im Filterbehälter.
3. Befestigen Sie den UVC-Klärer mit der Überwurfmutter ①.
4. Stecken Sie die Schraube ④ mit dem O-Ring ⑤ von innen durch die Bohrung im Montagebügel des UVC-Klärers.
5. Schrauben Sie den UVC-Klärer mit der Mutter ⑦ und der Unterlegscheibe ⑥ fest.

Schlauchstutzen montieren (☒F)

1. Schieben Sie die Überwurfmutter ③ auf den Schlauchstutzen ②.
2. Legen Sie die Dichtung ① in die Überwurfmutter.
3. Schrauben Sie den Schlauchstutzen mit der Überwurfmutter auf den UVC-Klärer.

Filter einlegen (☒G)

1. Prüfen Sie den korrekten Sitz der Dichtung ⑤ in der Vorfilterwanne ③.
2. Legen Sie die Filter in folgender Reihenfolge in das Filtergehäuse:

① Filtereinsatz mit Filterschwämmen
② Bioballs

Achten Sie darauf, dass keine Bioballs auf dem Auslauftrichter liegen (☒E)!

③ Vorfilterwanne
④ Blauer Vorfiltermatte

1. Verschliessen Sie den Filterbehälter mit dem Filterbehälterdeckel.

Anschluss Pumpe montieren (☒J)

1. Verbinden Sie den Spiralschlauch der Pumpe mit dem Schlauchstutzen am UVC-Klärer.

Wir empfehlen die Schläuche mit Schlauchklemmen zu befestigen.

Auslauf-Schlauch anschließen (optional)

Optional können Sie einen Auslauf-Schlauch (∅ 2") von aussen auf den Auslauftrichter montieren.

Bedienung

GEFAHR! Stromschlag!

- Mit montiertem UVC-Klärer muss der Sicherheitsabstand des Gerätes zum Wasser mindestens 2 m betragen.

GEFAHR!

- Beachten Sie die Bedienungsanleitung des UVC-Klärers und der Pumpe, insbesondere die Kapitel Sicherheit, Inbetriebnahme und Bedienung!

1. Stellen Sie den Filter am Teichufer auf (☒J).
2. Stellen Sie die Pumpe im Teich möglichst waagerecht, auf einen festen Untergrund, so dass das Filtergehäuse der Pumpe mindestens 20 cm von Wasser bedeckt ist. Achten Sie auf die maximale Tauchtiefe (siehe Technische Daten).

Pumpe und UVC-Klärer einschalten

1. Stecken Sie den jeweiligen Netzstecker in die Netzsteckdose.

Achtung: Die Pumpe läuft sofort an!

Pumpe und UVC-Klärer ausschalten

1. Ziehen Sie den jeweiligen Netzstecker aus der Netzsteckdose.

Wartung

GEFAHR! Stromschlag!

- Ziehen vor allen Wartungsarbeiten den Netzstecker der Pumpe und des UVC-Klärers.

GEFAHR!

- Beachten Sie die Betriebsanleitung des UVC-Klärers und der Pumpe, insbesondere die Kapitel Sicherheit und Wartung!

VORSICHT! Sachbeschädigung.

▶ Verwenden Sie zur Reinigung keine harten Gegenstände oder aggressive Reinigungsmittel.

In den nachstehenden Abschnitten sind Wartungsarbeiten beschrieben, die für einen optimalen und störungsfreien Betrieb erforderlich sind. Eine regelmäßige Wartung verlängert die Lebensdauer und sichert über einen langen Zeitraum die Funktion des Durchlauffilters.

Verschmutzungsanzeige (☒H)

Der Durchlauffilter besitzt eine Verschmutzungsanzeige. Kontrollieren Sie die Verschmutzungsanzeige etwa alle 4 Wochen. Gehen Sie dazu wie folgt vor:

1. Nehmen Sie den Filterbehälterdeckel ab (☒A).
2. Nehmen Sie die Vorfilterwanne mit dem Vorfilter aus dem Filterbehälter.
3. Kontrollieren Sie, ob der Wasserstand bei 50% oder 75% steht. Bei 75% Verschmutzungsgrad ist der Durchlauffilter zu reinigen

Für eine korrekte Anzeige des Verschmutzungsgrades muss die Pumpe eingeschaltet sein.

Reinigen

1. Ziehen Sie den Netzstecker der Pumpe und des UVC-Klärers.
2. Nehmen Sie den Filterbehälterdeckel ab (☒A).
3. Nehmen Sie alle Filter aus dem Gehäuse (☒G).
4. Reinigen Sie alle Filter unter kaltem, fließenden Wasser.
5. Reinigen Sie den Innenraum des Filterbehälters mit einem Wasserstrahl.
6. Legen Sie die Filter wieder in umgekehrter Reihenfolge ein und schließen Sie den Filterbehälter (☒G).

Filterschwämme tauschen

Wartungsempfehlung

Nach jeder 2. – 3. Reinigung sind die Filterschwämme zu tauschen. Zur Aufrechterhaltung der bakteriologischen Filterwirkung dürfen dabei jeweils immer nur zwei Schwämme zeitversetzt ausgetauscht werden.

1. Drehen Sie die Aufnahme ① des Filterschwamms ② nach rechts (☒I0).
2. Ziehen Sie den Filterschwamm nach unten aus dem Filtereinsatz (☒12).
3. Ziehen Sie den Filterschwamm von der Aufnahme ab.
4. Stecken Sie den neuen Filterschwamm auf die Aufnahme.
5. Montieren Sie den Filterschwamm wieder in umgekehrter Reihenfolge.

Außerbetriebnahme

Lagern und Überwintern

1. Reinigen Sie das Gerät
2. Lagern Sie das Gerät an einem frostsicheren Ort.

Entsorgen

Beachten Sie im Falle der Entsorgung des Geräts die jeweiligen gesetzlichen Vorschriften.

Das Gerät darf nicht mit dem kommunalen oder Hausmüll entsorgt werden. Das Gerät wird bei den kommunalen Sammelstellen bzw. Wertstoffhöfen kostenlos entgegengenommen. Die Produktverpackung besteht aus recyclingfähigen Materialien. Entsorgen Sie diese umweltgerecht und führen diese der Wiederverwertung zu.

Beheben von Störungen

GEFAHR! Stromschlag!

- Ziehen Sie vor dem Beheben von Störungen den Netzstecker.

Störung Mögliche Ursache Abhilfe

Filterleistung lässt nach	Filter sind verschmutzt	▸ Reinigen Sie die Filter
	Pumpe ist verschmutzt	▸ Reinigen Sie das Filtergehäuse der Pumpe (siehe Betriebsanleitung Pumpe)

Bei sonstigen Störungen wenden Sie sich bitte an den EHEIM Service.

Technische Daten

LOOPpro 6000 8000
Typ 5215 5216
Pumpe PLAY1500 FLOW2500
UVC-Klärer CLEARUVC-9 CLEARUVC-11
Abmaße mit UVC-Klärer (L × B × H)	525 × 435 × 290 mm	525 × 435 × 380 mm
Wasserauslass	2"
Medientemperatur	4°C – 35°C

Sie finden die technischen Daten der Pumpe und des UVC-Klärers in den zugehörigen Bedienungsanleitungen.

Ersatzteile

Siehe Seite 3.
