Tipo di prodotto	Filtro per laghetti ornamentali (acquario esterno)
Marca	EHEIM
Modello	LOOPpro 8000
Dimensioni (L × l × H)	525 × 435 × 380 mm
Attacco di scarico	2" (50,8 mm)
Temperatura di funzionamento	4 °C a 35 °C
Pompa fornita	EHEIM FLOW2500
Clarificatore UVC	EHEIM CLEARUVC-11
Tipo di filtrazione	Meccanica (prefiltro, spugna) e biologica (bioballs)
Funzione controlavaggio	Sì, tramite ugello di controlavaggio
Materiale del contenitore	Plastica resistente ai raggi UV
Utilizzo consigliato	Laghetti ornamentali con o senza pesci
Installazione	Sul bordo del laghetto, pompa sommersa (profondità min. 20 cm)
Sicurezza elettrica	Distanza di sicurezza min. 2 m, scollegare prima della manutenzione
Frequenza di pulizia	Ogni 4 settimane (verificare il livello di contaminazione)
Sostituzione delle spugne	Ogni 2-3 lavaggi, due spugne in differita
Pezzi di ricambio	Disponibili (riferimenti a pagina 3 del manuale)
Manutenzione del clarificatore UVC	Vedere il manuale specifico del CLEARUVC-11
Conservazione invernale	Pulire e conservare al riparo dal gelo

Domande frequenti - LOOPpro 8000 EHEIM

Come installare il filtro EHEIM LOOPpro 8000 ?

Posizionare il filtro sul bordo del laghetto su una superficie piana. Collocare la pompa orizzontalmente nell'acqua, ad almeno 20 cm di profondità. Collegare il tubo a spirale della pompa al clarificatore UVC utilizzando l'ugello del tubo. Collegare le spine di alimentazione della pompa e del clarificatore UVC.

Qual è la procedura di pulizia del filtro ?

Prima scollegare gli apparecchi dalla presa di corrente. Rimuovere il coperchio e i filtri. Pulire tutti i filtri sotto un getto di acqua fredda, così come l'interno del contenitore. Rimontare in ordine inverso. Sostituire le spugne ogni 2-3 lavaggi.

Con quale frequenza devo pulire il filtro ?

Verificare il livello di contaminazione ogni 4 settimane. Se il livello è al 75%, pulire il sistema. Per una filtrazione ottimale, si consiglia una pulizia regolare.

Posso utilizzare il filtro in inverno ?

L'apparecchio può funzionare tra 4 °C e 35 °C. In caso di gelo, pulirlo e conservarlo al riparo dal gelo. Non lasciare che l'acqua geli nel filtro.

Come sostituire la spugna filtrante ?

Ruotare l'alloggiamento della spugna verso destra, tirare la spugna verso il basso per estrarla. Posizionare una nuova spugna nell'alloggiamento e rimontare il tutto. Sostituire due spugne in differita per preservare la filtrazione biologica.

Cosa fare se la capacità di filtrazione diminuisce ?

Verificare se i filtri sono sporchi e pulirli. Se la pompa è sporca, pulire il suo alloggiamento (vedere il manuale della pompa). Per qualsiasi altro problema, contattare il SAV EHEIM.

Quali sono i rischi per la sicurezza ?

Rischio di elettrocuzione: rispettare una distanza di sicurezza di almeno 2 m per il clarificatore UVC. Scollegare sempre prima di qualsiasi intervento. Non utilizzare l'apparecchio se danneggiato.

Quali sono le dimensioni del filtro LOOPpro 8000 ?

Con il clarificatore UVC, le dimensioni sono 525 × 435 × 380 mm (L × l × H). L'attacco di scarico è di 2 pollici.

Quale pompa è fornita con il LOOPpro 8000 ?

La pompa fornita è la EHEIM FLOW2500 (tipo 5216). Il clarificatore UVC è il CLEARUVC-11.

Come montare l'ugello di controlavaggio ?

Inserire la guarnizione piatta sull'ugello, posizionarlo dall'interno attraverso l'apertura del contenitore, fissare con il dado di raccordo. Posizionare la rondella di tenuta nel tappo di chiusura e richiudere.

MANUALE UTENTE LOOPpro 8000 EHEIM

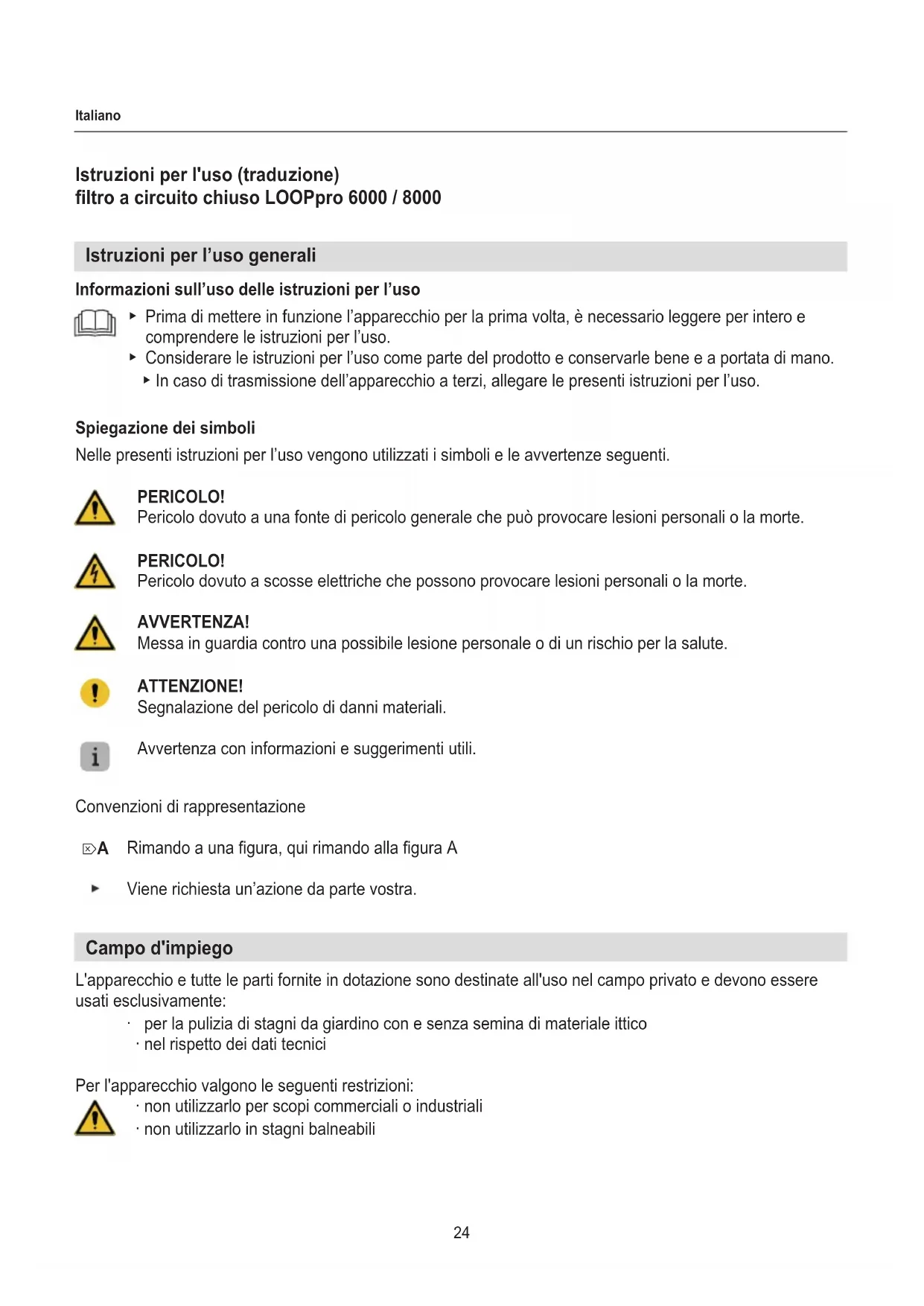

Istruzioni per l'uso (traduzione)

filtro a circuito chiuso LOOPpro 6000 / 8000

Istruzioni per l'uso generali

Informazioni sull'uso delle istruzioni per l'uso

• Prima di mettere in funzione l'apparecchio per la prima volta, è necessario leggere per intero e comprendere le istruzioni per l'uso.
• Considerare le istruzioni per l'uso come parte del prodotto e conservarle bene e a portata di mano.
  In caso di trasmissione dell'apparecchio a terzi, allegare le presenti istruzioni per l'uso.

Spiegazione dei simboli

Nelle presenti istruzioni per l'uso vengono utilizzati i simboli e le avvertenze seguenti.

PERICOLO!

Pericolo dovuto a una fonte di pericolo generale che può provocare lesioni personali o la morte.

PERICOLO!

Pericolo dovuto a scosse elettriche che possono provocare lesioni personali o la morte.

AVVERTENZA!

Messa in guardia contro una possibile lesione personale o di un rischio per la salute.

ATTENZIONE!

Segnalazione del pericolo di danni materiali.

Avvertenza con informazioni e suggerimenti utili.

Convenzioni di rappresentazione

☒A Rimando a una figura, qui rimando alla figura A

Viene richiesta un'azione da parte vostra.

Campo d'impiego

L'apparecchio e tutte le parti fornite in dotazione sono destinate all'uso nel campo privato e devono essere usati esclusivamente:

• per la pulizia di stagni da giardino con e senza semina di materiale ittico
  · nel rispetto dei dati tecnici

Per l'apparecchio valgono le seguenti restrizioni:

· non utilizzarlo per scopi commerciali o industriali
· non utilizzarlo in stagni balneabili

Sicurezza

Questo apparecchio può costituire un pericolo per persone o beni materiali se esso non viene utilizzato correttamente o non secondo la finalità d'impiego oppure se le avvertenze di sicurezza non vengono osservate.

Per la vostra sicurezza

- Non lasciare l'imballaggio dell'apparecchio in mano a bambini o a per sone che non sono coscienti delle loro azioni in quanto può essere fon-te di pericoli (pericolo di soffocamento!). Tenere lontano dagli animali.

- Questo apparecchio non è destinato all'uso da parte di persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza, a meno che non siano sorvegliati o abbiano ricevuto istruzioni sull'uso dell'apparecchio da una persona responsabile della loro sicurezza. I bambini dovrebbero essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

· Solo per i mercati europei:

Questo apparecchio può essere utilizzato da bambini sopra gli 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o che non dispongono di esperienza e cognizioni tecniche, però a condizione che vengano sorvegliate e siano state addestrate nell'uso corretto dell'apparecchio e siano in grado di capire i pericoli conseguenti. I bambini non possono giocare con l'apparecchio. Gli interventi di pulizia e manutenzione non possono essere eseguiti da bambini se questi non vengono sorvegliati.

- L'apparecchio viene fatto funzionare con una pompa fornita in dotazione e uno sterilizzatore UVC. Osservare le istruzioni per l'uso, in particolare i capitoli Sicurezza, Messa in funzione, Funzionamento e Manutenzione di questi componenti!

- Prima dell'utilizzo, effettuare un controllo visivo per assicurare che l'apparecchio non sia danneggiato.

- Non utilizzare l'apparecchio se non funziona correttamente o se è dan-neggiato.

- Eseguire solo lavori che sono stati descritti nelle presenti istruzioni.

- Non effettuare mai modifiche tecniche all'apparecchio.

- Utilizzare solo pezzi di ricambio e accessori originali per l'apparecchio.

- In caso di depuratore UVC montato, la distanza di sicurezza dell'apparecchio dall'acqua deve essere di almeno 2 m.

Messa in funzione

Rimuovere il coperchio del recipiente del filtro (☒A)

1. Con le dita, premere verso l'interno la parte inferiore in corrispondenza dei due dispositivi di chiusura laterali (☒A①) ed estrarre contemporaneamente la parte superiore con il pollice (☒A①).
2. Sollevare il coperchio del recipiente del filtro dal recipiente del filtro (☒A②).
3. Rimuovere tutti i componenti dal recipiente del filtro.

Montare l'ugello di risciacquo (☒B)

1. Applicare la guarnizione piatta ② sull'ugello di risciacquo ①.
2. Inserire l'ugello di risciacquo dall'interno attraverso l'apertura nel recipiente del filtro.
3. Fissare l'ugello di risciacquo con il dado a risvolto ③.
4. Inserire il disco a tenuta ④ nel tappo ⑤.
5. Chiudere l'ugello di risciacquo con il tappo.

Montare la tramoggia di scarico (☒C)

1. Controllare il corretto montaggio della guarnizione ① nella tramoggia di scarico ②.
2. Applicare l'anello di tenuta ③ sulla tramoggia di scarico.
3. Inserire la tramoggia di scarico dall'interno attraverso l'apertura nel recipiente del filtro.
4. Fissare la tramoggia di scarico con il dado a risvolto ④.

Montare il depuratore UVC (☒D/E)

1. Applicare la guarnizione piatta ② sulla filettatura del depuratore UVC.
2. Inserire il depuratore UVC attraverso l'apertura nel recipiente del filtro.
3. Fissare il depuratore UVC con il dado a risvolto ①.
4. Inserire la vite ④ con l'O-ring ⑤ dall'interno attraverso il foro nella staffa di montaggio del depuratore UVC.
5. Avvitare saldamente il depuratore UVC con il dado ⑦ e la rondella ⑥.

Montare il raccordo per tubo flessibile (☒F)

1. Far scorrere il dado a risvolto ③ sul raccordo per tubo flessibile ②.
2. Inserire la guarnizione ① nel dado a risvolto.
3. Con il dado a risvolto, avvitare il raccordo per tubo flessibile sul depuratore UVC.

Inserire il filtro (☒G)

1. Controllare il corretto montaggio della guarnizione ⑤ nella vasca di prefiltraggio ③.
2. Inserire i filtri nel corpo del filtro nel seguente ordine:
   ① Cartuccia filtrante con spugne filtranti
   ② Bioball

Assicurarsi che non siano presenti dei bioball sulla tramoggia di scarico (☒E)!

③ Vasca di prefiltraggio
④ Pannello di prefiltraggio blu

1. Chiudere il recipiente del filtro con il coperchio del recipiente del filtro.

Montare il raccordo della pompa (☒J)

1. Collegare il tubo flessibile a spirale della pompa al depuratore UVC con il raccordo per tubo flessibile.

Consigliamo di fissare i tubi flessibili con cravatte fermatubi.

Collegare il tubo di scarico (opzionale)

Opzionalmente è possibile montare un tubo di scarico (∅ 2") dall'esterno alla tramoggia di scarico.

Funzionamento

PERICOLO! Scossa elettrica!

- Con depuratore UVC montato, la distanza di sicurezza dell'apparecchio dall'acqua deve essere di almeno 2 m.

PERICOLO!

- Osservare le istruzioni per l'uso del depuratore UVC e della pompa, in particolare i capitoli Sicurezza, Messa in funzione e Funzionamento!

1. Installare il filtro sulla riva dello stagno (☒J).
2. Collocare la pompa nello stagno in posizione possibilmente orizzontale, su un fondo solido, in modo che il corpo del filtro della pompa sia coperto per almeno 20 cm con acqua. Fare attenzione alla massima profondità d'immersione (vedi Dati tecnici).

Accendere la pompa e il depuratore UVC

1. Inserire la spina rispettiva nella presa elettrica. Attenzione: la pompa si avvia immediatamente!

Spegnere la pompa e il depuratore UVC

1. Estrarre la spina rispettiva dalla presa elettrica.

Manutenzione

PERICOLO! Scossa elettrica!

- Prima di tutti i lavori di manutenzione, staccare la spina elettrica della pompa e del depuratore UVC.

PERICOLO!

- Osservare le istruzioni per l'uso del depuratore UVC e della pompa, in particolare i capitoli Sicurezza e Manutenzione!

ATTENZIONE! Danni materiali.

▶ Per la pulizia, non utilizzare oggetti duri o detergenti aggressivi.

Nelle sezioni successive sono descritti lavori di manutenzione che sono necessari per un funziona- mento ottimale e privo di disturbi. Una manutenzione regolare prolunga la durata e assicura il funziona- mento del filtro a circuito chiuso per un lungo periodo.

Indicatore di contaminazione (☒H)

Il filtro a circuito chiuso possiede un indicatore di contaminazione. Controllare l'indicatore di contaminazione all'incirca ogni 4 settimane. A tale scopo procedere nel modo seguente:

1. Rimuovere il coperchio del recipiente del filtro (☒A).
2. Estrarre la vasca di prefiltraggio insieme al prefiltro dal recipiente del filtro.
3. Controllare se il livello dell'acqua è al 50% o al 75%. Nel caso di un grado di contaminazione del 75%, il filtro a circuito a chiuso deve essere pulito.

Per una visualizzazione corretta del grado di contaminazione, è necessario che la pompa sia accesa.

Pulizia

1. Staccare la spina elettrica della pompa e del depuratore UVC.
2. Rimuovere il coperchio del recipiente del filtro (☒A).
3. Estrarre tutti i filtri dal corpo (☒G).
4. Pulire tutti i filtri sotto acqua fredda corrente.
5. Pulire il vano interno del recipiente del filtro con un getto d'acqua.
6. Reinserire il filtro in ordine inverso e chiudere il recipiente del filtro (☒G).

Sostituire le spugne filtranti

Consigli per la manutenzione

Dopo ogni 2 ^a – 3 ^a pulizia è necessario sostituire le spugne filtranti. Per preservare l'effetto filtrante dal punto di vista batteriologico, si possono sostituire sempre solo due spugne alla volta.

1. Ruotare la sede ① della spugna filtrante ② verso destra (☒I).
2. Tirare la spugna filtrante verso il basso ed estrarla dalla cartuccia filtrante (☒12).
3. Prelevare la spugna filtrante dalla sede.
4. Applicare la nuova spugna filtrante sulla sede.
5. Rimontare la spugna filtrante in ordine inverso.

Eliminazione di guasti

PERICOLO! Scossa elettrica!

- Prima dell'eliminazione di guasti, estrarre la spina.

Guasto Possibile causa Rimedio

La capacità filtrante si riduce	I filtri sono sporchi	► Pulire i filtri
	La pompa è sporca	► Pulire il corpo del filtro della pompa (vedi istruzioni per l'uso della pompa)

In caso di altri guasti, rivolgersi all'assistenza EHEIM.

Messa fuori servizio

Immagazzinamento e preparazione per l'inverno

1. Pulire l'apparecchio
2. Immagazzinare l'apparecchio in un luogo protetto dal gelo.

Smaltimento

In caso di smaltimento dell'apparecchio, osservare le rispettive normative di legge.

L'apparecchio non deve essere smaltito insieme ai rifiuti comunali o domestici. L'apparecchio viene preso in consegna gratuitamente dai punti di raccolta o centri di riciclaggio comunali. L'imballaggio del prodotto è composto da materiali riciclabili. Questi devono essere smaltiti nel rispetto dell'ambiente e riciclati.

Dati tecnici

LOOPpro 6000 8000
Tipo 5215 5216
Pompa PLAY1500 FLOW2500
Depuratore UVC CLEARUVC-9 CLEARUVC-11
Ingombri con depuratore UVC (L×P×A)	525×435×290 mm	525×435×380 mm
Scarico acqua 2"
Temperatura del fluido pompato 4°C – 35°C

I dati tecnici della pompa e del depuratore UVC sono riportati nelle istruzioni per l'uso relative.

Pezzi di ricambio

Vedi a pagina 3.
