Перевод оригинального руководства по обслуживанию

Внешний фильтр аквариума professionel 5e 550 и 800

Внешний фильтр аквариума professionel 5e 600T

1. Общие указания для пользователя

Информация по использованию руководства по эксплуатации

Перед первым вводом устройства в эксплуатацию нужно полностью прочитать и понять руководство по эксплуатации. Внимательно прочитайте инструкцию по эксплуатации перед вскрытием прибора для проведения технического обслуживания.

Руководство по эксплуатации следует рассматривать как часть продукта и аккуратно хранить в доступном месте.

Данное руководство по эксплуатации следует прикладывать к устройству при его дальнейшей передаче третьей стороне.

Объяснение символов

На устройстве используются следующие символы:

Устройство должно использоваться только для аквариумов внутри помещений.

Устройство принадлежит к классу защиты I (professionel 5e 600T - Тип 2178).

Устройство принадлежит к классу защиты II.

Устройство принадлежит к классу защиты III.

IP X4

Символ указывает, что устройство защищено от водяных брызг.

Устройство разрешено к использованию согласно соответствующим национальным предписаниям и директивам и соответствует стандартам EC

Устройство соответствует применимым требованиям безопасности и техническим регламентам Евразийского экономического союза.

В данном руководстве по обслуживанию используются следующие символы и сигнальные слова:

ОПАСНОСТЬ!

Символ указывает на угрожающую опасность удара током, которая может повлечь за собой смерть или тяжелые травмы.

ОПАСНОСТЬ!

Символ указывает на угрожающую опасность, которая может повлечь за собой смерть или тяжелые травмы.

ПРЕДУПРЕЖДЕНИЕ!

Символ указывает на угрожающую опасность, которая может повлечь за собой травмы легкой и средней тяжести или риск для здоровья.

ГОРЯЧАЯ ПОВЕРХНОСТЬ!

Предупреждающий символ указывает на непосредственную опасность получения ожогов от горячих поверхностей.

ОСТОРОЖНО!

Символ указывает на опасность материального ущерба.

Указание с полезной информацией и советами.

A Ссылка на изображение, здесь ссылка на рисунок А.

Указание на выполнение действия.

2. Область применения

Устройство и все детали, входящие в комплект поставки, предусмотрены для применения в частной сфере и могут использоваться исключительно:

Внешний аквариумный фильтр professionel 5e 550 и 800 (тип 2076 и 2078)

• для очистки воды в пресноводных и морских аквариумах
• в помещении
- при соблюдении технических данных.

Внешний аквариумный фильтр professionel 5e 600T (Typ 2178)

• для очистки воды в пресноводных и морских аквариумах
• в помещении
- при соблюдении технических данных.

Для устройства действуют следующие ограничения:

• не использовать для промышленных или производственных целей
  • температура воды не должна превышать 35 °C
• Не допускаются едкие, легковоспламеняющиеся, агрессивные или взрывоопасные вещества, продукты питания, а также питьевая вода.
• никогда не эксплуатировать без воды

3. Указания по технике безопасности

От этого устройства могут исходить опасности для людей и имущества, если оно используется ненадлежащим образом и не по назначению или если не соблюдаются указания по технике безопасности.

Для вашей безопасности

• Для исключения рисков (опасность асфиксии!) храните упаковку устройства и мелкие детали вдали от детей и лиц, не отдающих отчета своим действиям. Держать вдали от животных.
• Только для стран EC:

Данным устройством могут пользоваться дети старше 3 лет и лица с ограниченными физическими, сенсорными или умственными способностями, а также с недостаточным опытом и/или знаниями, только если они находятся под присмотром или если им были разъяснены правила безопасного обращения с устройством и они осознали опасности, исходящие от устройства. Нельзя допускать, чтобы дети играли с устройством. Очистку и пользовательское техобслуживание запрещается выполнятьдетям, за исключением случаев, когда они находятся под присмотром.
- Прибор не должен использоваться лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями или с недостаточным опытом и знаниями, если они не получили надзор или инструктаж по использованию прибора. Дети должны находиться под присмотром, чтобы они не играли с прибором.
- Перед использованием проведите визуальную проверку, чтобы убедиться, что устройство не повреждено, особенно это касается сетевого кабеля питания и вилки.
- Не используйте прибор, если тот не работает должным образом или поврежден.
- Ни в коем случае не используйте устройство с поврежденным сетевым кабелем.
- Кабель для подключения к сети данного устройства не подлежит замене. Если провод поврежден, устройство следует утилизировать.
- Ремонт разрешается выполнять исключительно специалистам сервисной службы ЕНЕИМ.
- Не носите устройство, держа его за сетевой кабель, и, отключая его от электросети, всегда бериэлектросети, всегда беритесь за вилку, а не за кабель или за само устройство.
- Защищайте сетевой кабель от воздействия жары, масла и острых кромок.
- Выполняйте только те работы, которые описаны в данном руководстве.
- Ни в коем случае не производите технических изменений в устройстве.
- Используйте только оригинальные запасные части и принадлежности для устройства.

• Прибор должен быть защищен с помощью устройства дифференциального тока с максимальны током в 30 мА. При возникновении вопросов и проблем обратитесь к специалисту-электрику.
• Обязательно отсоединяйте все устройства от электросети, если они не используются, перед жем деталей или перед всеми работами по очистке и техобслуживанию.
• Защитите розетку и вилку сетевого кабеля от попадания влажности. Рекомендуется делать на вом кабеле питания петлю, которая препятствует тому, чтобы вода, стекающая по кабелю, пог в розетку.
  • Данный прибор работает без заземления (тип 2076 / 2078)
• Используйте только тот адаптер переменного/постоянного тока, который идет в комплекте поставки с фильтром. Если он будет использоваться в качестве запасной детали, в заказе необходимо указать артикульный номер EHEIM 7212538 для замены.
• Данное изделие содержит аккумулятор таблеточного типа, который не подлежит замене пользователем, но который должен быть надлежащим образом утилизирован.

Только для внешних фильтров professionel 5e 600T (Тип 2178)

• Огнеопасно! Прибор сильно нагревается во время эксплуатации и остается горячим после выключения. Н прикасайтесь к горячим деталям и нагревательному элементу 37!
• Никогда не используйте нагреватель «на сухую». ОПАСНОСТЬ ВОЗГОРАНИЯ!

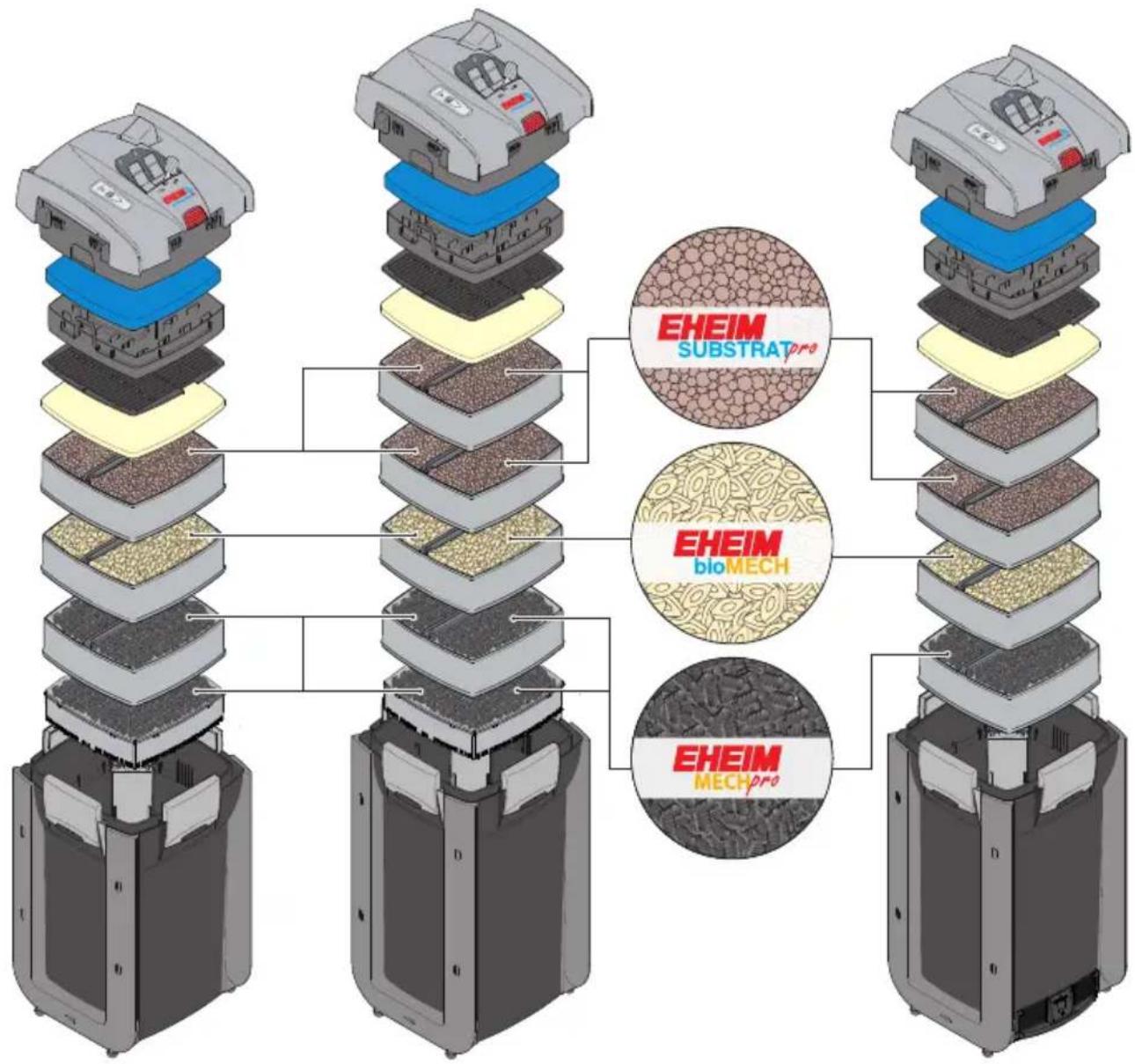

4. Обзор компонентов (см. I)

① Фильтровальный холст (синий) ② Уплотнение фильтра предварительной очистки ③ Фильтр предвар очистки ④ Клапан фильтра предварительной очистки ⑤ Защитная решетка ⑥ Фильтрующее волок- ⑦ Патрон фильтра ⑧ Фильтрующий элемент только для 2076/2078 ⑨ Перегородка ⑩ Запорные ⑪ Фильтрационный резервуар ⑫ Крепление шланга ⑬ Запорный рычаг ⑭ Предохранительный адаптер ⑮ Поплавок ⑰ Вспомогательное всасывающее устройство ⑱ Голорка насоса ⑲ Переходной фиксатор ( индикатора ⑳ Профильное уплотнение ㉑ Насосное колесо ㉒ Крышка насоса ㉓ Шланги ㉔ Устройс ㉕ Трубка с распылителем ㉖ Всасывающая трубка ㉗ Всасывающее устройство со скобой ㉘ Блок питани ㉙ Всасывающая корзина ㉚ Сетевой кабель.

5. Подключение и ввод в эксплуатацию (фильтр) (1. - 21.)

1. Установить запорный рычаг ⑬ в положение „Выкл.” („OFF“) и нажимать на предохранительный фиксатор

2. Вставить фильтр предварительной очист синим фильтровальным холстом ① ( на

переполнять патроны фильтра, в противном случае невозможна их плотная посадка.

1. Промыть водой заполненные патроны фильтра.
2. Снова вставить патроны фильтра в фильтрационный резервуар ⑪ (см. рис. III).
3. Уложить белое фильтрующее волокно 6 на самый верхний патроны фильтра.

4. Уложить на белое фильтрующее волокно защитную решетку 5.

5. Нарезать шланги 24 согласно расстоянию между фильтром и аквариум и насадить на оснастку.

6. Вставить шланги 24 на предохранительном адаптере 14 до упора (рис.: отводной шланги справа).
7. Установить крепление шлангиа ⑫
8. Вдвинуть предохранительный адаптер 14 в голову насоса 18 до фиксации (должен быть звук фиксатора).

9. Установить запорный рычаг 13 на отметку „ON“ (ВКЛ).

10. Следить за тем, чтобы трубка с распылителем 26 висела над поверхностью воды.

11. Несколько раз подряд быстро нажимать на вспомогательное всасывающее устройство ⑰ до тех пор, пока фильтрионный резервуар ⑪ автоматически не заполнится водой (в фильтре предварительной очистки воды быть не должно!).

12. Вставить блок питания 29 в головку насоса 18.

13. Вставить сетевой кабель 31.
14. Для удаления воздуха из вспомогательного всасывающего устройства 17 нажать еще 1 - 2 раза и сдвинуть трубку с распылителем 26 в нужную позицию.

6. управление

Системные требования

Конечные устройства с поддержкой Wi-Fi (смартфон, планшет, ноутбук и т.д.).

6.1 Создать сеть

Вставьте вилку сетевого кабеля в сетевую розетку.

• Светодиодный индикатор состояния 20 мигает белым цветом: создается сеть устройства.
• Индикатор состояния горит синим цветом: устройство создало сеть.

6.2 Подключение к сети Wi-Fi

Откройте сетевые настройки вашего конечного устройства (смартфон, планшет, ноутбук и т.д.). Подключите конечное устройство к сети Wi-Fi устройства (SSID) EHEIM Filter XXXXXXXX. Введите ключ безопасности сети (Key).

Вы найдете наклейку с SSID и ключом безопасности сети на капоте фильтра или отсканируйте QR-код 1, чтобы установить соединение.

6.3 Доступ к веб-сайту

Откройте веб-браузер и введите следующий веб-адрес: http://192.168.1.1

Вы также можете использовать QR-код 2 (см. этикетку), чтобы открыть веб-страницу в браузере.

6.4 Начальная конфигурация

Выберите нужный язык из селектора языков и следуйте инструкциям для начальной настройки.

Сброс

Прикасайтесь пальцем к сенсорному полю под светодиодным индикатором состояния 20 в течение примерно 8-10 секунд, пока светодиодный индикатор состояния не загорится, изменив цвет. Если индикатор состояния горит зеленым цветом, сброс завершен, и устройство снова создает свою сеть. Ключ безопасности сети (Key) и QR-код 1 недействительны. Подключение к сети возможно без ключа безопасности сети.

Значение Светодиодный индикатор состояния 20

• Светодиод состояния мигает белым цветом: создается сеть.
• Индикатор состояния горит синим цветом: устройство создало сеть и готово к работе.
• Светодиод состояния горит зеленым: устройство подключено к другому устройству EHEIMdigital.

7. Термофильтр professionel 5e - 600 T, Тип 2178 (см. IV)

Только термофильтр: ③2 Контрольный индикатор („ВКЛ“ / „ВЫКЛ“) ③3 Светодиодный индикатор в градусах Цельсия (°C) ③4 Индикатор состояния заданной температуры в градусах Цельсия (°C) ③5 Кнопка управления ③6 Индикатор в градусах Фаренгейта (°F) ③7 Нагревательная спираль.

Диапазон регулирования заданной температуры	18° – 34°C 64° – 93°F
Заводская настройка заданной температуры	24°C / 75°F
Заводская настройка единицы измерения температуры	по Цельсию (C) / по Фаренгейта (F)
Гистерезис переключения	± 1^
Потребляемая мощность	210 Watt
Наиряжение	смотрите заводскую табличку на основании резервуара

7.1 Эксплуатация

A Контрольный индикатор U не горит = нагреватель выключен.
В Контрольный индикатор U горит = нагреватель работает.

7.2 Режим индикации

С Отображается фактическая температура. Индикатор горит, индикатор заданной температуры U выключен.

При 1 нажатии кнопки управления (J) отображается сохраненная заданная температура, индикатор заданной температуры (J) горит. Через 5 секунд, индикатор снова отображает фактическую температуру.

7.3 Режим настройки заданной температуры

Заводская настройка заданной температуры = 24°C (75°F).

Настройка температуры:

D Нажмите и удерживайте кнопку управления U около 3 секунд. Заданная температура мигает (индикатор температуры U и индикатор заданной температуры U мигают.
E Установите желаемую заданную температуру посредством коротких нажатий кнопки управления U 1 нажатие = повышение на 1°C (2°F). После достижения максимального заданного значения 34°C (93°F) индикатор снова начнет отображение 18°C (64°F).
F После установки желаемой заданной температуры подождите, пока индикатор снова начнет мигать. После этого нажмите и удерживайте кнопку управления ⬤ около 3 секунд, чтобы сохранить желаемую заданную температуру. Через 15 секунд без ввода индикатор возвращается в режим индикации, и предыдущая настройка сохраняется (защита от детей).

7.4 Системные сообщения

Контрольный индикатор горит. Фактическая и заданная температура отображаются попеременно.

Контрольный индикатор выключен. Фактическая и заданная температура отображаются попеременно.

Установленная заданная температура превышает температуру воды более чем на 2°C.

Установленная заданная температура ниже температуры воды более чем на 2°C.

- Установленная температура воды еще не достигнута (на это может потребоваться до 24 часов. • Объем воды слишком большой. Увеличить температуру окружающей среды или уменьшить объем воды.

- Понизить температуру воды в аквариуме с помощью холодной пресной воды, охладителя и др. - Уменьшить температуру окружающей среды. Устройство для обогрева не может охлаждать.

8. Техническое обслуживание и уход

• При снижении производительности фильтра (примерно каждые 3 - 6 месяцев) выполнить работы по техническому обслуживанию.
• Сначала очистить фильтр предварительной очистки (8.1).
• Если чистки предварительного фильтра недостаточно: Очистить все патроны фильтра (основная чистка 8.2).
• Если основной чистки недостаточно: Очистить насосную камеру (8.3).

8.1 Чистка фильтра предварительной очистки (22. - 33.)

Указание: Заменить после 3-ей чистки синий фильтровальный холст.

1. Отсоединить сетевой кабель U .

2. Снять предохранительный адаптер N и голову насоса R (см. главу 5, этап 1 - 3).

3. Вынуть фильтр предварительной очистки С .

4. Вынуть синий фильтровальный холст 1.

5. Промыть синий фильтровальный холст ① под проточной водой комнатной температуры (при необходимости – заменить).
6. Разгрузить и промыть фильтр предварительной очистки ③.
7. Вставить синий фильтровальный холст ① в фильтр предварительной очистки ③.

8. Вставить фильтр предварительной очистки ③ с синим фильтровальным холстом ① (насадить на штуцеры → стрелки).

9. Проверить уплотнение, при необходимости – очистить и обработать чистящим спреем EHEIM (№ 4001000).

10. Клапан фильтра предварительной очистки ④ должен свободно двигаться.
11. Установить головку насоса 18 (соблюдать положение установки) и. Закрыть запорные зажимы 10.
12. Зайустить фильтрующую систему (главу 5, этап 17 - 21).

8.2 Основная чистка (34. - 48.)

1. Отсоединить сетевой кабель 31.
2. Снять предохранительный адаптер⑭ и голову насоса ⑱(см. главу 5, этап 1 - 3).
3. Вынуть фильтр предварительной очистки ③, фильтровальный элемент с защитной решеткой ⑤ и белым фильтровальным фетром ⑥. Менять белое фильтрующее волокно ⑦ при каждой чистке.
4. Снять все патроны фильтра.
5. Промывать водой патроны фильтра ⑦ + ⑧ и фильтрующий материал до тех пор.
6. Разгрузить фильтрационный резервуар⑪.

Указание: Выполнять этапы 40 - 41 при каждой третьей – четвертой основной чистке. Благодаря смешиванию использованного и нового фильтрующего материала сохраняются необходимые бактериальные культуры.

Внимание: Не переполнять патроны фильтра, в противном случае невозможна их плотная посадка.

1. Оставьте 1/3 - 2/3 использованного фильтрующего материала в фильтрующем элементе.
2. Заполните новый фильтрующий материал.
3. Снова вставить все фильтры и патроны фильтров (главу 5, этап 6 - 8).
4. Очистить систему шлангов универсальной щеткой для чистки EHEIM (№ 4005570).
5. Вставить фильтр предварительной очистки ③ с синим фильтровальным холстом ① (насадить на штуцеры → стрелки).
6. Клапан фильтра предварительной очистки ④ должен свободно двигаться.
7. Проверить уплотнение, при необходимости – очистить и обработать чистящим спреем EHEIM (№ 4001000).
8. Установить головку насоса 18 (соблюдать положение установки) и. Закрыть запорные зажимы 10.
9. Зайустить фильтрующую систему (главу 5, этап 17 - 21).

8.3 Очистить насосную камеру (49. - 59.)

Внимание: Керамическая ось может сломаться. Чистить осторожно

1. Снять предохранительный адаптер 14 и голову насоса 18 (см. главу 5, этап 1 - 3).
2. Повернуть и снять квышку насоса 23. Сбрызнуть уплотнительное кольцо чистящим спреем EHEIM (№ 4001000).
3. Снять маховик насоса 22.
4. Очистить насосную камеру, квышку насоса, маховик насоса и канал смазки с помощью чистящего комплекта EHEIM (№ 4009560).

5. Маховик насоса 22 должен быть чистым свободно двигаться (→ стрелки). Обратите внимание на положение втулки подшипника.

6. Вставить маховик насоса 22 в насосную камеру.

7. Закрыть насосную камеру крышкой насоса 23. Обратить внимание на выемки и щипцы (→ стрелки).
8. Снять и очистить скобу 15 и поплавок 16 на верхней стороне головки насоса 18.
9. Установить обратныйс клапан (15/16) (соблюдать положение установки). Поплавок должен свободно двигаться.
10. Установить головку насоса 18 (соблюдать положение установки) и. Закрыть запорные зажимы 10.
11. Зайустить фильтрующую систему (главу 5, этап 17 - 21).

9. то делать, если...

Опасность!

При работе с фильтром следите за тем, чтобы вода не попала на электрические интерфейсы. Вытащите сетевую вилку! В случае возникновения проблем зайдите на наш сайт www.eheim.com или позвоните по сервисному номеру +49 (0)71 53 - 70 02 183.

... Верхняя часть фильтра не закрывается?

Причина	Устранение
Неправильное монтажное положение патронов фильтра.	Вставьте патроны фильтра и фильтр грубой очистки таким образом, чтобы они плотно прилегали друг к другу.
Патроны фильтра певеполнены.	Не певеполняйте патроны фильтра.При необходимости почистите соприкасающиеся поверхности.
Неправильный монтаж перегородки.	Вставьте перегородку в корпус фильтра до правильной фиксации.
Неправильный монтаж профильного уплотнения.	Вставьте уплотнение в предусмотренный паз на верхней части фильтра надлежащим образом. Проверьте на наличие повреждений и при необходимости замените.

... Негерметичность фильтра в верхней части?

Причина	Устранение
Плохо закрыты защелки.	Закройте все защелки надлежащим образом.
Загрязнение уплотниельных поверхности или профильного уплотнения.	Почистите уплотнительные поверхности и слегка опрыскайте силиконовой смазкои EHEIM в форме спрея, артикул No 4001000.
Уплотнение не установлено, перекошено или повреждено.	Установите уплотнение надлежащим образом или замените.

... Не работает подсос?

Причина	Устранение
Фильтр грубой очистки заполнен водой.	Опорожните фпльтр грубой очистки и повторите подсос. Подсос функционирует только при опорожненном фильтре грубой очистки!!!
Клапан предварительной очистки в фильтре предварительной очисткине закрыт.	Проверить на наличие загрязнений и очистить область клаиана предварительной очистки. Клаиана предварительной очистки должен свободно двигаться (см. главу 8.2, этап 45).
Загрязнен / неисправен обратный клапан.	Очистить обратный клапан, при необходимости – замените.(см. главу 8.3).

... Сильное снижение производительности фильтра?

Причина	Устранение
Неправильно установлен запорный рычаг.	Отрегулируйте запорный рычаг.
Загрязнен адаптер безопасности.	Снимите адаптер безопасности, откройте запорный рычаг и очистите отверстия с помощью чистящей щетки EHEIM (No 4005570).
Проход в трубке слишком мал.	Проверьте шланги на наличие изгибов, загрязнений и сужений, выпрямите и очистите (чистящая щетка EHEIM No 4005570).
Засоренный всасывающий фильтр.	Удалите крупные загрязнения, очистите всасывающий фильтр.
Фильтрующий материал сильно загрязнен.	Очистите фильтрующий материал и, при необходимости, замените его.
Фильтрующий материал засыпан в сетчатый мешок.	Фильтрующий материал следует засыпать в фильтрующие корзины только в сыплом виде.
Фильтрующий материал очищен ненадлежащим образом.	Тщательно очистите фильтрующий материал в соответствии с главой 8.
Неправильная установка фильтрующего материала.	Проверьте правильность установки фильтрующего материала (см. раздел III).
Не заменен фильтрующий вкладыш.	Обязательно заменяйте фильтрующий вкладыш при каждой очистке.
Загрязнена помпа.	Очистите камеру помпы, канал охлаждения и смазки (комплект для очистки EHEIM No 4009560).
Неправильно установлен водяной контур.	Засосать воду, несколько раз нажав на насос (см. раздел 5, шаги 17-21).Следить за тем, чтобы во время наполнения трубка форсунки находилась над поверхностью воды, чтобы устройство было оптимально вентилировано.
На шланговой системе установлено слишком много аксессуаров.	Подключенные аксессуары снижают производительность фильтра. Снимите аксессуары (например, CO^2 , УФ-очиститель) или используйте их в отдельном контуре воды.

...Воздух в фильтре?

Причина	Устранение
Местоположение фильтра.	Верхний край головки насоса должен находиться не менее чем на 10 см ниже поверхности воды. Идеально: под аквариумом.
Воздух всасывается через шланговую установку.	Проверьте соединения шлангов на правильность установки и наличие негер метичности и, при необходимости, замените их.
Дополнительная подача воздуха в аквариум (например: мембранный насос).	Не размещайте выпускной патрубок воздушного насоса вблизи впускного патрубка.
Загрязненные фильтрующие материалы.	Очистите фильтрующие материалы.
Фильтрующие материалы засыпаны в сетчатый мешок.	Фильтрующие материалы следует засыпать в фильтрующие корзины только в сыпом виде.

... Насос не работает?

Причина	Устранение
Втулка подшипника не установлена или установлена неправильно.	Установите втулку подшипника правильно, при необходимости замените.
Повреждена керамическая ось.	Заменить керамическую ось.

... Насос не работает?

Причина	Устранение
Нет электропитания.	Вставьте сетевой штекер.
Сломана ось.	Замените ось (см. спецификация запасных частей).
Крыльчатка отсутствует или заблокирована галькой, раковиной улитки и т.п.	Замените крыльчатку насоса, почистите насосную камеру (см. раздел 8.3).

10. Вывод из эксплуатации и утилизация

Хранение

1. Извлечь прибор из аквариума
2. Очистите устройство.
3. Храните устройство в месте, защищенном от морозов.

Утилизация

В случае утилизации устройства соблюдайте соответствующие правовые предписания. Информация об утилизации электрических и электронных приборов в Европейском Союзе: В Европейском Союзе утилизация устройств с электроприводом регламентируется национальными правилами, которые основываются на Директиве ЕС 2012/19/ЕС об отслуживших электронных приборах (WEEE). Поэтому устройство нельзя утилизировать вместе с бытовыми отходами. Устройство бесплатно принимается пунктами сбора коммунальных служб или пунктами сбора вторсырья. Упаковка состоит из пригодных для переработки и вторичного использования материалов. Ее следует утилизировать допустимыми с экологической точки зрения способами и направлять на переработку.

11. Технические характеристики

См. стр. 214

12. Запасные детали

См. стр. 215

原版操作说明书的译本
