MANUAL DE UTILIZADOR H320 BONECO

ÍNDICE Os diferentes modos de funcionamento 161 Modo de funcionamento híbrido (“Hybrid”) 161 LED do modo de funcionamento “Hybrid” 161 Só humidificação (“Humidifier”) 161 LED do modo de funcionamento “Humidifier” 161 Só filtro de pólen AH320 (“Purifier”) 161 LED do modo de funcionamento “Purifier” 161 Os diferentes modos 162 Os modos 162 Modo AUTO 162 Modo SLEEP 162 Modo BABY 162 Utilização de fragrâncias 163 Generalidades 163 Adicionar fragrâncias 163 Instruções de limpeza 164 Sobre a limpeza 164 Intervalos de limpeza recomendados 164 Limpeza na máquina de lavar louça 165 Peças não autorizadas 165 Tina de água e tambor 165 Itens incluídos 152 O ar saudável é uma necessidade básica 152 Disponibilidade de acessórios 152 Visão geral e designação das peças 153 Dados técnicos 154 Colocação em funcionamento 155 Operação manual 156 Sobre a operação manual 156 O modo AUTO 156 Modo AUTO adaptado 156 Ligar e desligar 156 Controlo manual 157 Funcionalidades da app BONECO 158 Sobre a app BONECO 158 Especificações 158 Download 159 App BONECO para iOS 159 App BONECO para Android 159 Emparelhamento com o aparelho BONECO 160 Preparações 160 Emparelhamento 160151

Limpar o pré-filtro 167 Sobre o pré-filtro 167 Limpar o pré-filtro 167 Limpar a esteira de evaporação AW200 168 Sobre a esteira de evaporação AW200 168 Limpeza na máquina de lavar roupa 168 Limpeza através de lavagem à mão 168 Substituição dos acessórios 169 Substituir o Ionic Silver Stick® A7017 169 Substituir o filtro de pólen AH320 169 Avarias e resolução de problemas 170 Definições de fábrica 171 Sobre as definições de fábrica 171 Repor aparelho 171152

Guia rápido Fonte de alimentaçãoInstruções de segurança O AR SAUDÁVEL É UMA NECESSIDADE BÁSICA Existem poucas coisas às quais somos tão sensíveis como à má qualidade do ar. E, no entanto, muitas pessoas não lhe dão a devida importância. Isto afeta a nossa saúde e qualidade de vida. Por isso, ficamos especialmente satisfeitos por o nosso apa

relho BONECO lhe garantir, a si e ao seu ambiente, a necessidade básica de um ar ambiente saudável.

DISPONIBILIDADE DE ACESSÓRIOS

Pode adquirir acessórios de substituição de usados ou acessórios adicionais:

• junto do seu revendedor BONECO,

• em www.shop.boneco.com ou

• diretamente através da app “BONECO healthy air”.153

VISÃO GERAL E DESIGNAÇÃO DAS PEÇAS

• Lavável na máquina de lavar louça até 50°C ** Lavável na máquina de lavar roupa até 40°C154

Designação do modelo BONECO H320 Tensão de rede 220 – 240V ~ 50 – 60Hz Consumo de energia Standby 0,5W Level 1 3,6W Level 6 9,6W Capacidade de humidificação até 350g/h** Partículas CADR < 60m

/ h Adequado para divisões até 50m

Capacidade de água máx. 6litros Dimensões C × L × A 430 × 280 × 465mm Peso (vazio) 6,4kg Nível de ruído Level 1 28db(A) Level 6 52db(A)

• Reservado o direito a alterações ** Com 230V ~ 50Hz, Level 6 (só humidificação)155

COLOCAÇÃO EM FUNCIONAMENTO

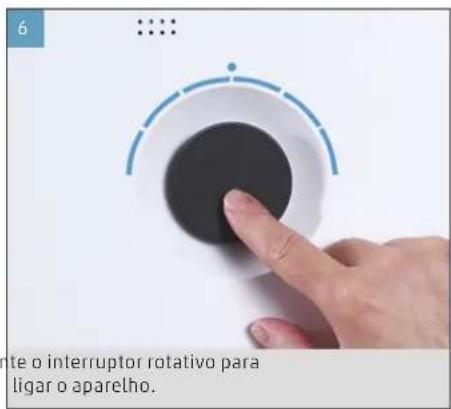

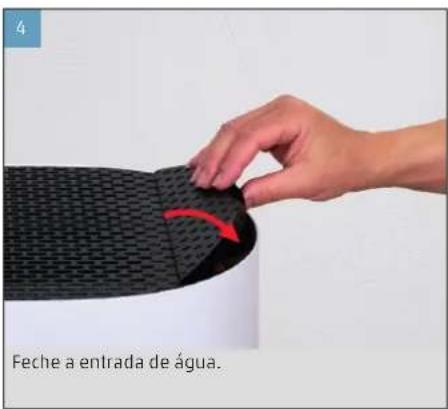

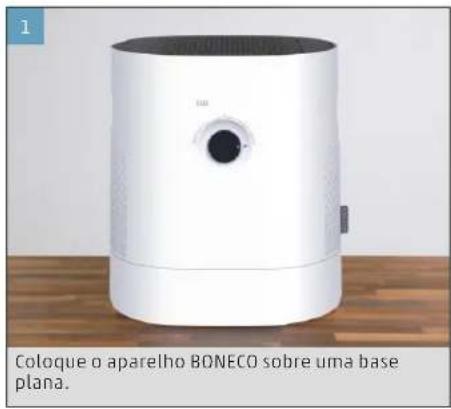

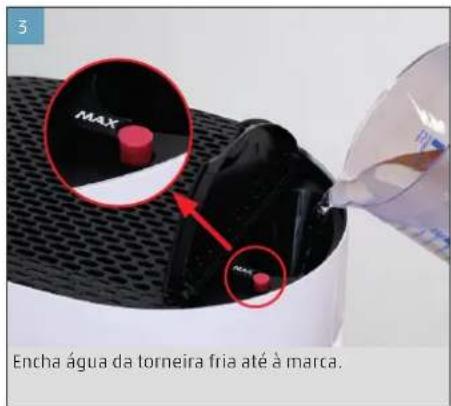

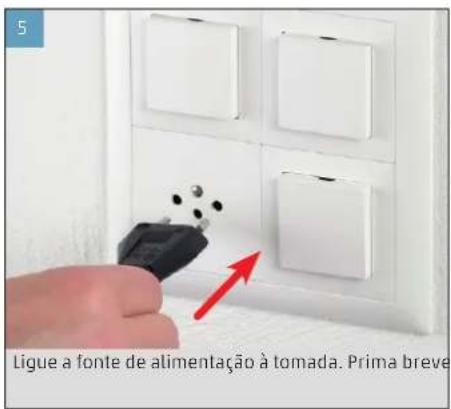

Abra a entrada de água. Encha água da torneira fria até à marca. Feche a entrada de água. Coloque o aparelho BONECO sobre uma base plana. Ligue a fonte de alimentação à tomada. Prima brevemente o interruptor rotativo para ligar o aparelho.156

SOBRE A OPERAÇÃO MANUAL

A operação manual é realizada, comodamente, através do interruptor rotativo na parte dianteira. A app BONECO oferece várias opções adicionais para o controlo e a automatização do aparelho BONECO.

Se nunca tiver utilizado o aparelho BONECO com a app BONECO, ao ligar pela primeira vez, inicia no modo AUTO. O aparelho está predefi nido para uma humidade alvo relativa de 50 por cento. O nível de potência é automaticamente adaptado à atual humidade do ar: Quanto mais seco o ar, mais elevado o nível de potência. Se a humidade do ar alvo predefi nida for ultrapas- sada em 2por cento, o aparelho entra no modo de standby, o que é identifi cável através do LED inter- mitente: Se a humidade do ar for inferior ao valor defi nido, o aparelho BONECO retoma a sua atividade.

Se já tiver utilizado o aparelho BONECO com a app BONECO e defi nido outra humidade do ar, esse valor é adotado automaticamente ao ligar.

1. Prima uma vez, brevemente, o interruptor rotati-

vo para ligar o aparelho BONECO. O aparelho está sempre no modo AUTO quando é ligado. Consegue identifi car que o modo AUTO está ativo através do pequeno LED aceso por cima do in- terruptor rotativo.

2. Para desligar o aparelho BONECO, enquanto este

se encontra no modo AUTO, prima uma vez, bre- vemente, o interruptor rotativo.157

O nível de potência selecionado é indicado através do número de LED acesos por cima do interruptor rotativo.

3. Prima uma vez, brevemente, o interruptor rota-

tivo para sair do modo manual e voltar a ativar o modo AUTO.

4. Prima mais uma vez o interruptor rotativo para

desligar o aparelho BONECO. Quando sair do modo AUTO, o aparelho BONECO continua a funcionar no nível de po- tência selecionado até a tina de água estar vazia – independentemente do quão elevada seja a atual humidade do ar. CONTROLO MANUAL

1. Prima uma vez, brevemente, o interruptor rotati

vo para ligar o aparelho BONECO. O aparelho está sempre no modo AUTO quando é ligado.

2. Adapte a potência às suas necessidades, rodando

o interruptor rotativo para o nível pretendido, de 1 a 6. Desta forma, sai do modo AUTO (LED AUTO está desligado).158

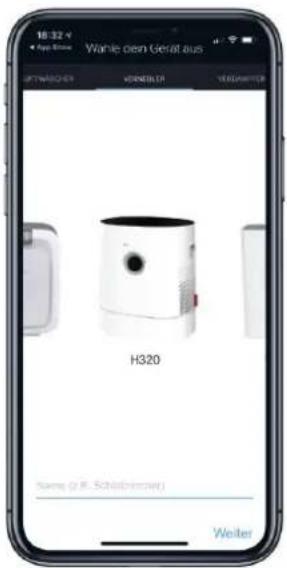

A app “BONECO healthy air” é utilizada para um con- trolo avançado do aparelho BONECO e permite-lhe tirar proveito máximo de todo o seu potencial. A aplicação disponibiliza funções como temporiza- dor, a especificação da humidade do ar ou a alter- nância entre diferentes programas. Para além dis- so, alerta para intervalos de limpeza, substituição do filtro e tarefas recorrentes. ESPECIFICAÇÕES Programas Predefinições para situações frequentes Modo BABY O aparelho utiliza os níveis de ventilação 1 a 4 e aumenta a humidade do ar para 60% Modo SLEEP O aparelho utiliza apenas o níveis de ventilação 1 e está predefinida uma humidade alvo do ar de 45% Temporizador LIGAR O aparelho liga após um determinado período de tempo Temporizador DESLIGAR O aparelho desliga após um determinado período de tempo Programas Predefinições para situações frequentes Higróstato Determinação da humidade do ar pretendida Regulação da luminosidade Ajuste da luminosidade dos LED de estado Clima Mostra as atuais condições climáticas e a temperatura exterior Informação sobre a substituição do filtro Alerta para o filtro de pólen AH320 gasto Informação sobre o Ionic Silver Stick® A7017 Alerta para o Ionic Silver Stick® A7017 gasto Acessórios e consumíveis Ajuda na compra posterior e disponibiliza informações adicionais159

Procure na App Store por “BONECO healthy air” ou leia o código QR abaixo. Para a deteção do código QR com iOS 10 ou mais antigo, tem de estar insta- lada uma app correspondente. Em iOS 11 e mais recente, o código QR é detetado automaticamente quando direciona a câmara para o mesmo.

APP BONECO PARA ANDROID

Na Google Play Store procure por “BONECO healthy air” ou leia o código QR abaixo. Para a deteção do código QR tem de estar instalada uma app corres- pondente no seu aparelho.160

EMPARELHAMENTO COM O APARELHO BONECO

PREPARAÇÕES Certifique-se de que o Bluetooth do seu smartpho

ne está ligado. Durante o emparelhamento tenha em atenção que o smartphone deve estar na mesma divisão do aparelho BONECO. Após um emparelhamento bem-sucedido, pode controlar o aparelho BONECO com o seu smartpho

ne na mesma divisão ou até numa divisão próxima. A distância máxima entre o smartphone e o apare- lho BONECO depende, contudo, das condições cons- trutivas. EMPARELHAMENTO

1. Certifique-se de que o Bluetooth está ligado no

3. Siga as instruções na app.161

OS DIFERENTES MODOS DE FUNCIONAMENTO

MODO DE FUNCIONAMENTO HÍBRIDO (“HYBRID”) O aparelho BONECO reúne duas funções.

• A esteira de evaporação AW200 permite hume

decer o ar ambiente. Os melhores resultados são obtidos se o aparelho BONECO humedecer e limpar simultaneamente o ar. Contudo, é também possível utilizar apenas uma destas duas funcionalidades.

LED DO MODO DE FUNCIONAMENTO “HYBRID”

SÓ HUMIDIFICAÇÃO (“HUMIDIFIER”) Recomendamos utilizar o aparelho BONECO, tam- bém durante o inverno, com o filtro de pólen AH320 inserido, uma vez que, para além do pólen, também filtra pó doméstico do ar. Para utilizar o aparelho sem o filtro de pólen AH320, retire simplesmente o filtro do suporte e mude para o modo de funciona- mento “Humidifier” (Humidificador de ar) com auxí- lio da app BONECO. Quando retira o filtro de pólen AH320, a capacidade máxima do humidificador sobe de aprox. 200 g/h para aprox. 350g/h.

LED DO MODO DE FUNCIONAMENTO “HUMIDIFIER”

SÓ FILTRO DE PÓLEN AH320 (“PURIFIER”) Por norma, no verão, a humidade do ar é suficiente, contudo pólen e poeiras das culturas dificultam a vida às pessoas alérgicas. Se pretender apenas uti

lizar o efeito de limpeza do filtro de pólen AH320, li- gue o aparelho BONECO com auxílio da app BONECO no modo de funcionamento “Purifier” (Purificador de ar) e retire a água e o tambor do aparelho.

LED DO MODO DE FUNCIONAMENTO “PURIFIER”162

OS MODOS Nos três modos de funcionamento “Híbrido”, “Puri- ficação do ar” e “Humidificação do ar” encontram- -se disponíveis para seleção três modos distintos: AUTO, SLEEP e BABY. MODO AUTO No modo AUTO, o aparelho BONECO utiliza os níveis de ventilação entre 1 e 5. A humidade do ar prede

finida é de 50%. MODO SLEEP No modo SLEEP, o aparelho BONECO também poderá ser utilizado durante a noite no quarto. O aparelho trabalha de forma totalmente automática no nível de ventilação mais baixo, o nível 1, de modo a mi

nimizar o nível de ruído. A humidade do ar predefi- nida é de 45%. MODO BABY O modo BABY utiliza os níveis de ventilação 1 a 4 e aumenta a humidade do ar para 60%. Este valor é ideal para a utilização em quartos de criança, visto que para bebés e crianças pequenas é recomenda

da uma humidade mais elevada do ar. Além disso, o ventilador funciona de forma tão silenciosa que um monitor de bebé não reage a ele.

UTILIZAÇÃO DE FRAGRÂNCIAS

GENERALIDADES É possível adicionar substâncias aromatizantes e óleos essenciais convencionais através da parte de trás do depósito de fragrância. Não adicione fragrâncias diretamente na tina de água, uma vez que poderia prejudicar o desempenho do aparelho BONECO ou até mesmo danificá-lo. Estes danos não são abrangidos pela garantia. O depósito de fragrância pode ser lavado na máquina de lavar louça. No entanto, a tempe- ratura não pode ultrapassar os 50°C.

ADICIONAR FRAGRÂNCIAS

1. Pressione o depósito de fragrância para retirar a

2. Coloque algumas gotas de uma substância aro

matizante da sua preferência no elemento de feltro na gaveta.164

A manutenção e limpeza regulares são requisito para um funcionamento sem avarias e higiénico. Os intervalos de limpeza e manutenção recomen

dados variam em função da qualidade do ar e da água, assim como do tempo de funcionamento. Para a limpeza manual, recomendamos a utilização de um pano macio, detergente de lavar louça e uma escova de lavagem. Desligue o aparelho BONECO sempre da rede elétrica antes de iniciar a limpeza! O incum

primento pode dar origem a choques elétricos e perigo de morte! Para a limpeza do tambor e da tina de água na máquina de lavar louça não pode ser ultra- passada uma temperatura de 50°C; caso contrário, as peças de plástico podem deformar-se.

INTERVALOS DE LIMPEZA RECOMENDADOS

Intervalo Medida A partir do terceiro dia sem funcionamento Esvaziar a tina de água e encher com água fresca A cada 2 semanas Limpar a tina de água, o tambor e a esteira de evaporação AW200 Limpar o pré-filtro Anualmente Substituir o Ionic Silver Stick® A7017 Substituir o filtro de pólen AH320 Limpar o ventilador e o interior165

5. Rode os dois discos no tambor para os soltar. Para

o efeito, observe as marcas na parte exterior do disco.

6. Puxe a esteira de evaporação AW200 do tambor.

TINA DE ÁGUA E TAMBOR

1. Retire a parte superior do aparelho BONECO.

2. Retire o tambor com a esteira de evaporação

PEÇAS NÃO AUTORIZADAS

As seguintes peças não podem ser limpas na máquina de lavar louça.

• Peça central com cobertura do filtro

• Esteira de evaporação AW200

7. Limpe todas as peças, à exceção da peça central,

do filtro de pólen AH320 e da esteira de evapo- ração AW200, manualmente ou na máquina de lavar louça, no máximo, a 50°C.167

1. Pressione no bordo esquerdo da cobertura, para

2. Retire o pré-filtro puxando-o para cima pela lin

3. Lave o pré-filtro com uma escova de limpeza sob

4. Seque o pré-filtro com um pano.

querdo para a bloquear.168

LIMPAR A ESTEIRA DE EVAPORAÇÃO AW200 SOBRE A ESTEIRA DE EVAPORAÇÃO AW200 Em caso de forte sujidade, calcificação e formação de odores, a esteira de evaporação AW200 pode ser limpa na máquina de lavar roupa ou manualmente. Quando esticar a esteira de evaporação AW200 so

bre o tambor, após a lavagem, certifique-se de que está corretamente posicionada: LIMPEZA NA MÁQUINA DE LAVAR ROUPA A esteira de evaporação AW200 pode ser lavada na máquina de lavar roupa. Utilize adicionalmente um detergente convencional de lavar roupa. Reco

mendamos colocar a esteira de evaporação AW200 numa saco para lavagem ou lavá-la em separado; caso contrário, poderá absorver fibras soltas de ou- tras peças a lavar. A esteira de evaporação AW200 só pode ser lavada a um temperatura máxima de 40°C. Não seque a esteira de evaporação AW200 na máquina de secar roupa. LIMPEZA ATRAVÉS DE LAVAGEM À MÃO

1. Pisoe a esteira de evaporação AW200 bem em

água morna, à qual deverá adicionar um pouco de detergente.

2. Lave a esteira de evaporação AW200 em água

limpa e morna até já não haver formação de es

SUBSTITUIÇÃO DOS ACESSÓRIOS

SUBSTITUIR O IONIC SILVER STICK® A7017

O Ionic Silver Stick® A7017 aproveita o efeito antimi

crobiano da prata para melhorar significativamente a limpeza da água. Este atua assim que entra em contacto com água – até mesmo quando o aparelho BONECO está desligado. Substitua o Ionic Silver Stick® A7017 uma vez por ano para assegurar o efeito antimicrobiano. O Ionic Silver Stick® A7017 gasto pode ser eliminado com o lixo doméstico normal. Pode adquirir a substituição do Ionic Silver Stick® A7017 gasto junto do seu revendedor BONECO, na loja online da BONECO no seguinte endereço ou di

retamente através da app BONECO que utiliza para controlar o aparelho BONECO: www.shop.boneco.com SUBSTITUIR O FILTRO DE PÓLEN AH320 O filtro de pólen AH320 não pode ser limpo.

• Sujidades são normais e comprovam o efeito do filtro de pólen AH320.

• Substitua o filtro de pólen AH320 uma vez por ano para preservar a sua eficiência de limpeza.

• O filtro de pólen AH320 usado pode ser eliminado com o lixo doméstico normal. Pode adquirir a substituição do filtro de pólen AH320 gasto junto do seu revendedor BONECO, no seguinte endereço ou diretamente através da app BONECO que utiliza para controlar o aparelho BO

Problema Possível causa Medida O ar tem um odor desagradável Água choca na tina de água Esvaziar a tina de água, limpar o aparelho e a esteira de evaporação AW200 Nenhum melhoramento da qualidade do ar Janelas ou portas abertas Fechar janelas e portas LED AUTO no aparelho pisca a vermelho A tina de água está vazia Encher a tina de água Não é possível operar o aparelho com a app. Aparece a mensagem “A procurar …” “Fora de alcance” O aparelho está bloqueado por outro smartphone Fechar a app no segundo smartphone LED AUTO intermitente Humidade do ar pretendida foi alcançada ou ultrapassada Não necessária Display atual pisca quando operado Operação está bloqueada Desativar a função LOCK na app Display fica escuro A luminosidade dos LED foi muito reduzida na app Aumentar a luminosidade dos LED na app171

SOBRE AS DEFINIÇÕES DE FÁBRICA Se o comando do seu aparelho BONECO não funcio- nar como esperava, ou caso pretenda apagar todas as adaptações, poderá repor o aparelho para o es- tado de fábrica. Nessa ocasião, são apagadas todas as adaptações e ajustes. Após a reposição é necessário voltar a empa- relhar o aparelho BONECO com o smartphone, de forma a permitir que o comando possa continuar a ser efetuado através da app (consultar a pági- na160). REPOR APARELHO Reponha o seu aparelho BONECO para o estado de fábrica premindo o botão preto no aparelho du

rante aprox. 30segundos até os LED acenderem a vermelho. O aparelho BONECO tem agora o mesmo estado que tinha aquando da colocação em funcio- namento.172 pt173
