MANUALE UTENTE H320 BONECO

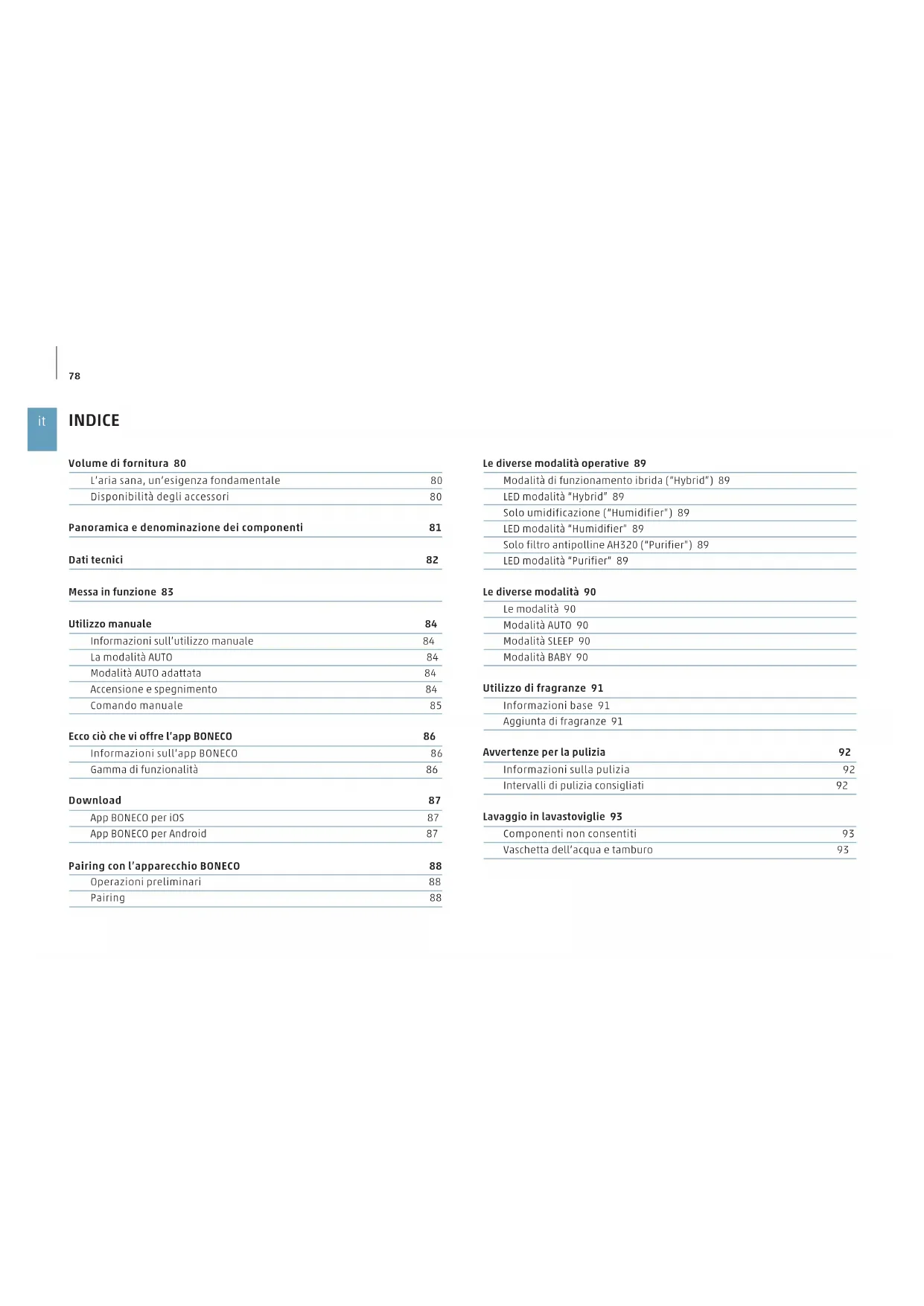

INDICE Le diverse modalità operative 89 Modalità di funzionamento ibrida (“Hybrid”) 89 LED modalità “Hybrid” 89 Solo umidificazione (“Humidifier”) 89 LED modalità “Humidifier” 89 Solo filtro antipolline AH320 (“Purifier”) 89 LED modalità “Purifier” 89 Le diverse modalità 90 Le modalità 90 Modalità AUTO 90 Modalità SLEEP 90 Modalità BABY 90 Utilizzo di fragranze 91 Informazioni base 91 Aggiunta di fragranze 91 Avvertenze per la pulizia 92 Informazioni sulla pulizia 92 Intervalli di pulizia consigliati 92 Lavaggio in lavastoviglie 93 Componenti non consentiti 93 Vaschetta dell’acqua e tamburo 93 Volume di fornitura 80 L’aria sana, un’esigenza fondamentale 80 Disponibilità degli accessori 80 Panoramica e denominazione dei componenti 81 Dati tecnici 82 Messa in funzione 83 Utilizzo manuale 84 Informazioni sull’utilizzo manuale 84 La modalità AUTO 84 Modalità AUTO adattata 84 Accensione e spegnimento 84 Comando manuale 85 Ecco ciò che vi offre l’app BONECO 86 Informazioni sull’app BONECO 86 Gamma di funzionalità 86 Download 87 App BONECO per iOS 87 App BONECO per Android 87 Pairing con l’apparecchio BONECO 88 Operazioni preliminari 88 Pairing 8879

Pulire il prefiltro 95 Informazioni sul prefiltro 95 Pulire il prefiltro 95 Pulire il feltro per evaporatore AW200 96 Informazioni sul feltro per evaporatore AW200 96 Pulizia in lavatrice 96 Pulizia manuale 96 Sostituzione degli accessori 97 Sostituire lo Ionic Silver Stick® A7017 97 Sostituzione del filtro antipolline AH320 97 Anomalie di funzionamento ed eliminazione dei guasti 98 Impostazioni predefinite 99 Informazioni sulle impostazioni predefinite 99 Reset dell’apparecchio 9980

Quick Manual AlimentatoreAvvertenze di sicurezza

L’ARIA SANA, UN’ESIGENZA FONDAMENTALE

A poche cose reagiamo con tanta sensibilità come all’aria viziata. Tuttavia, molti prestano scarsa at

tenzione alla qualità dell’aria. Il che si ripercuote sulla salute e la qualità di vita. Tanto più siamo lieti, quindi, che, con il vostro apparecchio BONECO, ri- spettiate la fondamentale esigenza di un’aria sana, per voi e per il vostro ambiente.

DISPONIBILITÀ DEGLI ACCESSORI

Per sostituire accessori esauriti, o per ottenere ul

teriori accessori, rivolgersi ai seguenti riferimenti:

• al proprio rivenditore BONECO,

1 Coperchio/Ingresso aria 2 Prefi ltro 3 Filtro antipolline AH320 4 Apertura igrostato 5 ON/OFF, selettore rotante 6 Uscita aria 7 Contenitore per fragranze 8 Ionic Silver Stick® A7017 9 Vaschetta dell’acqua* 10 Galleggiante* 11 Tamburo* 12 Feltro per evaporatore AW200**

Denominazione modello BONECO H320 Tensione di rete 220 – 240V ~ 50 – 60Hz Potenza assorbita Stand-by 0,5W Livello 1 3,6W Livello 6 9,6W Intensità di umidificazione fino a 350g/h** Particelle CADR < 60m

Adatto per locali di dimensioni fino a 50m

Capacità d’acqua max. 6litri Dimensioni, L × P × H 430 × 280 × 465mm Peso a vuoto 6,4kg Rumorosità di funzionamento Livello 1 28dB(A) Livello 6 52dB(A)

• Con riserva di modifiche ** A 230V ~ 50Hz, livello 6 (solo umidificazione)83

Aprire l’ingresso acqua. Immettere acqua fredda fino a raggiungere la marcatura. Chiudere l’ingresso acqua. Posizionare l’apparecchio BONECO su una super- ficie piana. Collegare l’alimentatore alla presa di corrente. Premere brevemente il selettore rotante per accendere l’apparecchio.84

L’utilizzo manuale è comodamente possibile trami- te il selettore rotante sul lato anteriore. L’app BONE- CO o re ulteriori, estese possibilità per il comando e la gestione automatizzata dell’apparecchio BO- NECO.

Se non avete ancora utilizzato l’apparecchio BO- NECO con l’app BONECO e lo accendete per la prima volta, l’apparecchio si avvierà in modalità AUTO. L’apparecchio è preimpostato su un’umidità relati- va target del 50%. Il livello di potenza verrà adattato automaticamen- te all’umidità dell’aria attuale: quanto più secca sarà l’aria, tanto maggiore sarà il livello di potenza. Se l’umidità dell’aria target preimpostata viene su- perata del 2 %, l’apparecchio passerà in modalità stand-by, indicata dal lampeggio a pulsazione del LED: Se l’umidità dell’aria impostata non viene raggiun- ta, l’apparecchio BONECO riprenderà l’attività.

MODALITÀ AUTO ADATTATA

Se avete già utilizzato l’apparecchio BONECO con l’app BONECO ed avete impostato un altro valore di umidità dell’aria, tale valore verrà acquisito auto- maticamente al momento dell’accensione.

ACCENSIONE E SPEGNIMENTO

1. Premere una volta brevemente sul selettore ro-

tante, per accendere l’apparecchio BONECO. All’accensione, l’apparecchio si troverà sempre in modalità AUTO. La modalità AUTO attiva sarà indi- cata dall’accensione del piccolo LED sul selettore rotante.

2. Per spegnere l’apparecchio BONECO, quando si

trova in modalità AUTO, premere una volta bre- vemente sul selettore rotante.85

Il livello di potenza selezionato verrà indicato dal numero di LED accesi sul selettore rotante.

3. Premere una volta brevemente sul selettore ro

tante, per terminare la modalità manuale ed at- tivare nuovamente la modalità AUTO.

4. Premere un’altra volta sul selettore rotante, per

spegnere l’apparecchio BONECO. Uscendo dalla modalità AUTO, l’apparecchio BONECO manterrà il livello di potenza sele- zionato sino a quando la vaschetta dell’acqua sarà vuota, indipendentemente dal livello di umidità dell’aria attuale. COMANDO MANUALE

1. Premere una volta brevemente sul selettore ro

tante, per accendere l’apparecchio BONECO. All’accensione, l’apparecchio si troverà sempre in modalità AUTO.

2. Adattare la potenza alle proprie esigenze, posi

zionando il selettore rotante sul livello desidera- to, da 1 a 6. In tale modo, si terminerà la modalità AUTO (il LED modalità AUTO sarà spento).86

L’app “BONECO healthy air” viene utilizzata per estendere le possibilità di comando dell’apparec- chio BONECO e vi consente di sfruttarne appieno le potenzialità. L’app ore funzioni quali timer, preim- postazione dell’umidità dell’aria o commutazione fra vari programmi. Inoltre, vi ricorderà gli interval- li di pulizia ed altre operazioni ricorrenti.

GAMMA DI FUNZIONALITÀ

Programmi Impostazioni predefinite per situazioni frequenti Modalità Baby L’apparecchio utilizza gli stadi del ventilatore da 1 a 4 ed aumenta l’umidità dell’aria al 60% Modalità Sleep L’apparecchio utilizza il solo stadio del ventilatore 1 e l’umidità dell’aria target è preimpostata sul 45% Timer ON L’apparecchio si accende dopo un determinato periodo di tempo Timer OFF L’apparecchio si spegne dopo un determinato periodo di tempo Programmi Impostazioni predefinite per situazioni frequenti Igrostato Definisce l’umidità dell’aria desiderata Dimmer Imposta la luminosità del LED di stato Meteo Visualizza le condizioni meteo attuali e la temperatura esterna Informazione sostituzione filtro Segnala che il filtro antipolline AH320 sia esaurito Informazione Ionic Silver Stick® A7017 Segnala che lo Ionic Silver Stick® A7017 sia esaurito Accessori e materiale di consumo Risulta utile nei riapprovvigionamenti e fornisce ulteriori informazioni87

Cercare nell’App Store “BONECO healthy air”, oppure e ettuare una scansione del codice QR riportato qui sotto. Per il rilevamento del codice QR nelle versio- ni iOS 10 o precedenti, dovrà essere installata una specifi ca app. Le versioni iOS 11 e successive rileva- no il codice QR automaticamente: basterà puntarvi sopra la fotocamera.

APP BONECO PER ANDROID

Cercare nel Google Play Store “BONECO healthy air”, oppure e ettuare una scansione del codice QR ri- portato qui sotto. Per il rilevamento del codice QR, nel vostro dispositivo dovrà essere installata una specifi ca app.88

OPERAZIONI PRELIMINARI Accertarsi che nel proprio smartphone sia attiva

ta la funzione Bluetooth. In fase di pairing, accer- tarsi che lo smartphone si trovi nello stesso locale dell’apparecchio BONECO. A pairing eettuato, l’apparecchio BONECO si potrà comandare con il proprio smartphone, sia nel lo

cale in cui ci si trova, sia in un locale adiacente. La distanza massima fra smartphone ed apparecchio BONECO dipenderà, tuttavia, dalle caratteristiche costruttive. PAIRING

1. Accertarsi che nel proprio smartphone sia attiva

ta la funzione Bluetooth.

MODALITÀ DI FUNZIONAMENTO IBRIDA (“HYBRID”) L’apparecchio BONECO abbina due diverse funzioni.

• Il filtro antipolline AH320 depura l’aria da pollini, polvere domestica e polveri sottili.

• L’aria ambiente viene umidificata tramite il feltro per evaporatore AW200. I risultati migliori si ottengono quando l’apparec

chio BONECO umidifica e depura l’aria contempora- neamente. Indipendentemente da questo, si potrà utilizzare anche una sola delle due caratteristiche.

LED MODALITÀ “HYBRID”

SOLO UMIDIFICAZIONE (“HUMIDIFIER”) Si raccomanda di utilizzare l’apparecchio BONECO in inverno con filtro antipolline AH320 inserito, poiché, oltre al polline, esso filtra dall’aria anche la polvere domestica. Per utilizzare l’apparecchio senza filtro antipolline AH320, basterà prelevare il filtro stesso dal supporto e commutare, tramite l’app BONECO, sulla modalità operativa “Humidi- fier”. Rimuovendo il filtro antipolline AH320, l’intensi

tà di umidificazione massima aumenterà da circa 200g/h a circa 350g/h.

te; tuttavia, i pollini, di fiori e non, rendono la vita dicile ai soggetti allergici. Se si desidera utiliz- zare soltanto l’eetto pulizia del filtro antipolline AH320, commutare l’apparecchio BONECO, tramite l’app BONECO, sulla modalità operativa «Purifier» e rimuovere l’acqua ed il tamburo dall’apparecchio.

LE MODALITÀ In tutte e tre le modalità operative – “Hybrid”, “Pu- rificazione aria” e “Umidificazione aria” – è possibi- le scegliere fra tre diverse modalità: AUTO, SLEEP e BABY. MODALITÀ AUTO In modalità AUTO, l’apparecchio BONECO utilizza gli stadi del ventilatore da 1 a 5. L’umidità dell’aria preimpostata è pari al 50%. MODALITÀ SLEEP In modalità SLEEP, l’apparecchio BONECO è utiliz

zabile in camera da letto anche durante la notte. L’apparecchio opera in modo completamente auto- matico allo stadio del ventilatore 1, quello minimo, per ridurre al minimo i rumori di funzionamento. L’umidità dell’aria preimpostata è pari al 45%. MODALITÀ BABY La modalità BABY utilizza gli stadi del ventilatore da 1 a 4 ed aumenta l’umidità dell’aria al 60%. Tale valore è ideale per utilizzare l’apparecchio nella ca

mera dei bambini, in quanto per neonati e bambini piccoli è consigliabile un’umidità dell’aria superio- re. Inoltre, il ventilatore opererà in modo così silen- zioso da non attivare neppure il baby monitor.

INFORMAZIONI BASE Nel contenitore per fragranze, sul lato posteriore, è possibile immettere sostanze aromatizzanti ed oli essenziali normalmente reperibili in commercio. Non immettere fragranze direttamente nella vaschetta dell’acqua, in quanto ciò potrebbe pregiudicare il rendimento dell’apparecchio BONE- CO, o anche danneggiarlo. Tali danni non sono co- perti da garanzia. È possibile lavare il contenitore per fragranze in lavastoviglie, ma a temperatura non supe- riore a 50°C.

AGGIUNTA DI FRAGRANZE

1. Premere sul contenitore per fragranze per prele

2. Impregnare l’inserto in feltro nel cassetto con

una sostanza aromatizzante di proprio gradi- mento.92

INFORMAZIONI SULLA PULIZIA

Una regolare manutenzione e pulizia dell’apparec

chio sono fondamentali per un funzionamento igie- nico e regolare. Gli intervalli di pulizia e manutenzione consigliati variano in base alla qualità dell’aria e dell’acqua, nonché all’eettiva durata di funzionamento. Per la pulizia manuale, si consiglia di utilizzare un panno morbido, detersivo per stoviglie ed una spazzola per stoviglie. Prima d’iniziare la pulizia, scollegare sempre l’apparecchio BONECO dalla rete di alimen- tazione elettrica. La mancata osservanza di tale indicazione può provocare folgorazioni, con conse- guenze anche mortali. Durante la pulizia in lavastoviglie del tambu- ro e della vaschetta dell’acqua, non andrà su- perata una temperatura di 50°C, poiché altrimenti le parti in plastica potrebbero deformarsi.

INTERVALLI DI PULIZIA CONSIGLIATI

Intervallo Provvedimento Dopo il terzo giorno di inattività Svuotare la vaschetta dell’acqua e riempirla con acqua pulita Ogni 2 settimane Pulire la vaschetta dell’acqua, il tamburo e il feltro per evaporatore AW200 Pulire il prefiltro 1 volta all’anno Sostituire lo Ionic Silver Stick® A7017 Sostituire il filtro antipolline AH320 Pulire il ventilatore e l’interno93

5. Ruotare entrambi i dischi sul tamburo, per poter-

lo scollegare. Prestare attenzione ai contrasse- gni sulla faccia esterna del disco.

6. Estrarre il feltro per evaporatore AW200 dal tam

2. Prelevare il tamburo unitamente al feltro per

4. Rimuovere il galleggiante.

COMPONENTI NON CONSENTITI

I seguenti componenti non sono lavabili in lavastoviglie.

• Elemento centrale con coperchio filtro

• Feltro per evaporatore AW200

7. Pulire tutti i componenti, ad eccezione dell’ele-

mento centrale, del filtro antipolline AH320 e del feltro per evaporatore AW200, manualmente o in lavastoviglie, a temperatura non superiore a 50°C.95

Il prefiltro depura l’aria da particelle di impurità grossolane. Pulire il prefiltro, qualora sia polveroso o contaminato.

1. Premere sul bordo sinistro del coperchio per

3. Lavare il prefiltro con una spazzola per pulizia,

sotto acqua corrente.

4. Asciugare il prefiltro con un panno.

5. Inserire il prefiltro nell’apparecchio.

6. Applicare il coperchio e premere sul bordo sini

stro per bloccarlo.96

AW200 In caso di sporco ostinato, formazione di calcare o odori, il feltro per evaporatore AW200 si potrà lava- re manualmente, oppure in lavatrice. Se, dopo la pulizia, il feltro per evaporatore AW200 viene teso sul tamburo, accertarsi che sia corretta

mente inserito in sede:

PULIZIA IN LAVATRICE

Il feltro per evaporatore AW200 è lavabile in lavatri

ce. Utilizzare come additivo un comune detersivo. Si consiglia di riporre il feltro per evaporatore AW200 in una sacca per biancheria, oppure di lavarlo sepa- ratamente, poiché altrimenti raccoglierebbe fibre distaccatesi da altri capi di biancheria. Il feltro per evaporatore AW200 è lavabile a temperatura non superiore a 40°C. Non asciugare il feltro per evaporatore AW200 nell’asciugatrice. PULIZIA MANUALE

1. Immergere a fondo il feltro per evaporatore

AW200 in acqua calda, aggiungendo una piccola quantità di detersivo.

2. Risciacquare il feltro per evaporatore AW200 con

acqua tiepida e pulita, sino a quando non si formi più schiuma.97

SOSTITUZIONE DEGLI ACCESSORI

SOSTITUIRE LO IONIC SILVER STICK® A7017

Lo Ionic Silver Stick® A7017 sfrutta l’azione antimi

crobica dell’argento per potenziare sensibilmen- te l’igiene dell’acqua, agendo non appena entri a contatto con l’acqua, anche quando l’apparecchio BONECO è spento. Sostituire lo Ionic Silver Stick® A7017 una volta all’anno, per garantirne l’azione antimicrobica. Lo Ionic Silver Stick® A7017 esaurito può essere smaltito con i rifiuti domestici ordinari. Per sostituire uno Ionic Silver Stick® A7017 consuma

to, recarsi presso il proprio rivenditore specializza- to BONECO. Lo si potrà altresì ordinare nel BONECO Online Shop, all’indirizzo riportato di seguito; op- pure, direttamente tramite l’app BONECO utilizzata per gestire l’apparecchio BONECO: www.shop.boneco.com

SOSTITUZIONE DEL FILTRO ANTIPOLLINE AH320

Il filtro antipolline AH320 non è lavabile.

• La presenza di impurità è normale e dimostra l’ecacia del filtro antipolline AH320.

• Sostituire il filtro antipolline AH320 una volta all’anno, per mantenerne la capacità filtrante.

• Il filtro antipolline AH320 esaurito può essere smaltito con i rifiuti domestici ordinari. Per sostituire un filtro antipolline AH320 consuma

to, recarsi presso il proprio rivenditore specializza- to BONECO. Lo si potrà altresì ordinare all’indirizzo riportato di seguito; oppure, direttamente tramite l’app BONECO utilizzata per gestire l’apparecchio BONECO: www.shop.boneco.com98

ANOMALIE DI FUNZIONAMENTO ED ELIMINAZIONE DEI GUASTI Problema Possibile causa Provvedimento L’aria ha un odore sgradevole Acqua stagnante nella vaschetta dell’acqua Svuotare la vaschetta dell’acqua, pulire l’apparecchio e il feltro per evaporatore AW200 Nessun miglioramento della qualità dell’aria Finestre o porte aperte Chiudere finestre e porte Il LED modalità AUTO dell’apparecchio lampeggia con luce rossa La vaschetta dell’acqua è vuota Riempire la vaschetta dell’acqua Non è possibile utilizzare l’apparecchio tramite app. Compaiono i messaggi “Ricer

ca in corso …” “Non disponibile” L’apparecchio è bloccato da un altro smartphone Terminare l’app nel secondo smartphone Il LED modalità AUTO lampeggia a pulsa

zione Umidità dell’aria desiderata raggiunta o superata Non necessario L’indicazione attuale lampeggia durante il funzionamento Utilizzo bloccato Disattivare nell’app la funzione LOCK L’indicazione resta inattiva La luminosità dei LED si è fortemente ridotta nell’app Aumentare nell’app la luminosità dei LED99

INFORMAZIONI SULLE IMPOSTAZIONI PREDEFINITE

Se il comando dell’apparecchio BONECO non fun- ziona nel modo previsto, oppure se si desidera can- cellare tutti gli adattamenti, l’apparecchio si potrà resettare sulle impostazioni predefinite. In tale caso, tutti gli adattamenti e tutte le impostazioni verranno cancellati. Dopo il reset, occorrerà ripetere il pairing fra l’apparecchio e lo smartphone, per poter con- tinuare ad utilizzare il comando tramite l’app (ve- dere pagina88).

zioni predefinite, mantenere premuto il pulsante nero sull’apparecchio per circa 30 secondi, fino a quando i LED si accendano con luce rossa. A questo punto, l’apparecchio BONECO si troverà nello stesso stato in cui si trovava alla messa in funzione.100 it101
