BEDIENUNGSANLEITUNG H320 BONECO

INHALTSVERZEICHNIS Die verschiedenen Betriebsarten 17 Hybride Arbeitsweise („Hybrid“) 17 LED-Betriebsmodus „Hybrid“ 17 Nur Befeuchtung („Humidifier“) 17 LED-Betriebsmodus „Humidifier“ 17 Nur AH320 Pollenfilter („Purifier“) 17 LED-Betriebsmodus „Purifier“ 17 Die verschiedenen Modi 18 Die Modi 18 Modus AUTO 18 Modus SLEEP 18 Modus BABY 18 Verwendung von Duftstoffen 19 Grundsätzliches 19 Duftstoffe hinzugeben 19 Reinigungshinweise 20 Über die Reinigung 20 Empfohlene Reinigungsintervalle 20 Reinigung im Geschirrspüler 21 Nicht erlaubte Teile 21 Wasserwanne und Trommel 21 Lieferumfang 8 Gesunde Luft ist ein Grundbedürfnis 8 Zubehör Verfügbarkeit 8 Übersicht und Benennung der Teile 9 Technische Daten 10 Inbetriebnahme 11 Manuelle Bedienung 12 Über die manuelle Bedienung 12 Der AUTO-Modus 12 Angepasster AUTO-Modus 12 Ein- und Ausschalten 12 Manuelle Steuerung 13 Das bietet Ihnen die BONECO-App 14 Über die BONECO-App 14 Leistungsumfang 14 Download 15 BONECO-App für iOS 15 BONECO-App für Android 15 Koppelung mit dem BONECO-Gerät 16 Vorbereitungen 16 Koppelung 167

Vorfilter reinigen 23 Über den Vorfilter 23 Vorfilter reinigen 23 AW200 Verdunstermatte reinigen 24 Über die AW200 Verdunstermatte 24 Reinigung in der Waschmaschine 24 Reinigung durch Handwäsche 24 Tausch des Zubehörs 25 A7017 Ionic Silver Stick® ersetzen 25 AH320 Pollenfilter ersetzen 25 Betriebsstörungen und Fehlerbehebung 26 Werkseinstellungen 27 Über die Werkseinstellungen 27 Gerät zurücksetzen 278

LIEFERUMFANG BONECO H320 LIEFERUMFANG Quick Manual NetzteilSicherheitshinweise

GESUNDE LUFT IST EIN GRUNDBEDÜRFNIS

Auf wenig reagieren wir so empfindlich wie auf schlechte Luft. Und doch schenken viele Menschen der Luftqualität zu wenig Beachtung. Das hat Aus

wirkung auf Gesundheit und Lebensqualität. Umso mehr freut es uns, dass Sie mit Ihrem BONECO-Gerät Ihnen und Ihrem Umfeld das Grundbedürfnis von gesunder Raumluft ermöglichen.

ZUBEHÖR VERFÜGBARKEIT

Ersatz für verbrauchtes sowie für zusätzliches Zube

• bei Ihrem BONECO-Fachhändler,

• unter www.shop.boneco.com oder

• direkt über die „BONECO healthy air“ App.9

ÜBERSICHT UND BENENNUNG DER TEILE

1 Abdeckung/Lufteinlass 2 Vorfi lter 3 AH320 Pollenfi lter 4 Ö nung Hygrostat 5 Ein/Aus, Drehschalter 6 Luftaustritt 7 Duftsto behälter 8 A7017 Ionic Silver Stick® 9 Wasserwanne* 10 Schwimmer* 10 Trommel* 12 AW200 Verdunstermatte**

• Waschbar im Geschirrspüler bis 50°C ** Waschbar in der Waschmaschine bis 40°C10

TECHNISCHE DATEN TECHNISCHE DATEN

Typenbezeichnung BONECO H320 Netzspannung 220 – 240 V ~ 50 – 60 Hz Leistungsaufnahme Standby 0.5 W Level 1 3.6 W Level 6 9.6 W Befeuchtungsleistung bis 350 g / h** Partikel CADR < 60 m

/ h Geeignet für Raumgrössen bis 50 m

Fassungsvermögen max. 6 Liter Abmessungen L × B × H 430 × 280 × 465 mm Leergewicht 6.4 kg Betriebslautstärke Level 1 28 db(A) Level 6 52 db(A)

• Änderungen vorbehalten ** Bei 230 V ~ 50 Hz, Level 6 (nur Befeuchtung)11

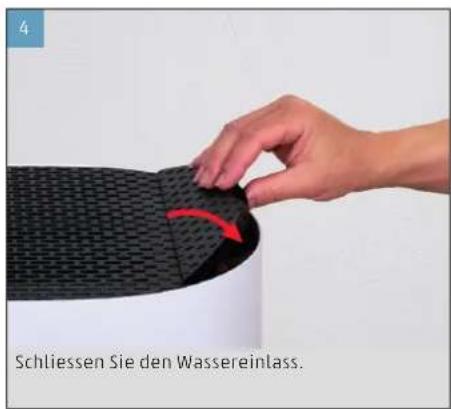

Önen Sie den Wassereinlass. Füllen Sie kaltes Leitungswasser bis zur Markie- rung ein. Schliessen Sie den Wassereinlass. Stellen Sie das BONECO-Gerät auf eine flache Unterlage. Verbinden Sie das Netzteil mit der Steckdose. Drücken Sie kurz den Drehschalter, um das Gerät einzuschalten.12

ÜBER DIE MANUELLE BEDIENUNG

Die manuelle Bedienung wird komfortabel mit dem Drehschalter auf der Frontseite durchgeführt. Die BONECO-App bietet zusätzliche umfangreiche Mög- lichkeiten für die Steuerung und Automatisierung des BONECO-Gerätes. DER AUTO-MODUS Wenn Sie das BONECO-Gerät noch nie mit der BONE- CO-App bedient haben und Sie es zum ersten Mal einschalten, startet es im AUTO-Modus. Das Gerät ist auf eine relative Zielfeuchtigkeit von 50 Prozent voreingestellt. Die Leistungsstufe wird automatisch an die aktuel- le Luftfeuchtigkeit angepasst: Je trockener die Luft, umso höher die Leistungsstufe. Wird die voreingestellte Ziel-Luftfeuchtigkeit um 2 Prozent überschritten, geht das Gerät in den Stand-by-Modus über, zu erkennen an der pulsie- renden LED: Wird die eingestellte Luftfeuchtigkeit unterschrit- ten, nimmt das BONECO-Gerät seine Tätigkeit wie- der auf. ANGEPASSTER AUTO-MODUS Wenn Sie das BONECO-Gerät bereits mit der BONE- CO-App bedient und eine andere Luftfeuchtigkeit eingestellt haben, wird dieser Wert beim Einschal- ten automatisch übernommen.

EIN- UND AUSSCHALTEN

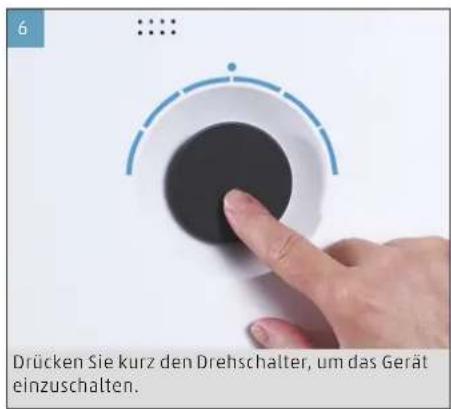

1. Drücken Sie einmal kurz auf den Drehschalter, um

das BONECO-Gerät einzuschalten. Das Gerät befi ndet sich beim Einschalten immer im AUTO-Modus. Sie erkennen den aktiven AUTO- Modus an der kleinen leuchtenden LED über dem Drehschalter.

2. Um das BONECO-Gerät auszuschalten, während

es sich im AUTO-Modus befi ndet, drücken Sie ein- mal kurz auf den Drehschalter.13

Die gewählte Leistungsstufe wird durch die Anzahl der leuchtenden LEDs über dem Drehschalter ange- zeigt.

3. Drücken Sie einmal kurz auf den Drehschalter,

um den manuellen Modus zu verlassen und den AUTO-Modus erneut zu aktivieren.

4. Drücken Sie ein weiteres Mal auf den Drehschal

ter, um das BONECO-Gerät auszuschalten. Wenn Sie den AUTO-Modus verlassen, wird das BONECO-Gerät in der gewählten Leis- tungsstufe fortfahren, bis die Wasserwanne leer ist – unabhängig davon, wie hoch die aktuelle Luft- feuchtigkeit ist. MANUELLE STEUERUNG

1. Drücken Sie einmal kurz auf den Drehschalter, um

das BONECO-Gerät einzuschalten. Das Gerät befindet sich beim Einschalten immer im AUTO-Modus.

2. Passen Sie die Leistung an Ihre Bedürfnisse an,

indem Sie den Drehschalter auf die gewünschte Stufe von 1 bis 6 stellen. Dadurch verlassen Sie den AUTO-Modus (AUTO-LED ist aus).14

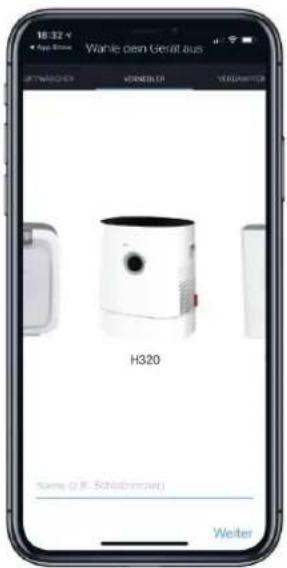

Die App „BONECO healthy air“ wird zur erweiter- ten Steuerung des BONECO-Geräts verwendet und ermöglicht es Ihnen, sein ganzes Potenzial aus- zuschöpfen. Die App bietet Funktionen wie Timer, die Vorgabe der Luftfeuchtigkeit oder den Wechsel zwischen verschiedenen Programmen. Ausserdem werden Sie an Reinigungsintervalle, Filterwechsel und andere wiederkehrende Aufgaben erinnert. LEISTUNGSUMFANG Programme Vordefinierte Einstellungen für häufige Situationen Baby-Modus Das Gerät verwendet die Lüfterstufen 1 bis 4 und erhöht die Luftfeuchtigkeit auf 60% Sleep-Modus Das Gerät verwendet nur die Lüfterstufe 1 und eine Ziel- Luftfeuchtigkeit von 45% ist voreingestellt ON-Timer Das Gerät schaltet sich nach einer bestimmten Zeit ein OFF-Timer Das Gerät schaltet sich nach einer bestimmten Zeit aus Programme Vordefinierte Einstellungen für häufige Situationen Hygrostat Festlegen der gewünschten Luftfeuchtigkeit Dimmer Helligkeit der Status LED einstellen Wetter Zeigt das aktuelle Wetter und Aussentemperatur an Information Filterwechsel Weist auf den verbrauchten AH320 Pollenfilter hin Information A7017 Ionic Silver Stick® Weist auf den verbrauchten A7017 Ionic Silver Stick® hin Zubehör & Verbrauchsmaterial Unterstützt beim Nachkauf und stellt weitere Informationen bereit15

Suchen Sie im App Store nach „BONECO healthy air“ oder scannen Sie den untenstehenden QR-Code. Für die Erkennung des QR-Codes unter iOS 10 oder älter muss dazu eine entsprechende App installiert sein. Unter iOS 11 und neuer wird der QR-Code automa- tisch erkannt, wenn Sie die Kamera darauf richten.

BONECO-APP FÜR ANDROID

Suchen Sie im Google Play Store nach „BONECO healthy air“ oder scannen Sie den untenstehenden QR-Code. Für die Erkennung des QR-Codes muss auf Ihrem Gerät eine entsprechende App installiert sein.16

VORBEREITUNGEN Stellen Sie sicher, dass Bluetooth an Ihrem Smart

phone aktiviert ist. Achten Sie bei der Koppelung darauf, dass sich das Smartphone im selben Raum befindet, wie das BONECO-Gerät. Nach erfolgreicher Koppelung können Sie mit Ihrem Smartphone das BONECO-Gerät im selben Raum oder sogar in einem anliegenden Raum steuern. Die maximale Distanz zwischen dem Smartphone und dem BONECO-Gerät hängt jedoch von den baulichen Gegebenheiten ab. KOPPELUNG

1. Überzeugen Sie sich, dass Bluetooth auf Ihrem

Smartphone aktiviert ist.

2. Starten Sie die BONECO-App.

3. Folgen Sie den Anweisungen in der App.17

DIE VERSCHIEDENEN BETRIEBSARTEN

HYBRIDE ARBEITSWEISE („HYBRID“) Das BONECO-Gerät vereint zwei Funktionen in sich.

• Der AH320 Pollenfilter befreit die Atemluft von Pollen, Hausstaub und Feinstaub.

• Über die AW200 Verdunstermatte wird die Raum

luft befeuchtet. Die besten Resultate erreichen Sie, wenn das BONECO-Gerät die Luft gleichzeitig befeuchtet und reinigt. Dessen ungeachtet ist es möglich, auch nur eine der beiden Eigenschaften zu nutzen. LED-BETRIEBSMODUS „HYBRID“ NUR BEFEUCHTUNG („HUMIDIFIER“) Wir empfehlen, das BONECO-Gerät auch im Winter mit eingelegtem AH320 Pollenfilter zu verwenden, weil er neben Pollen auch Hausstaub aus der Luft filtert. Um das Gerät ohne AH320 Pollenfilter zu be- treiben, nehmen Sie einfach den Filter aus der Hal- terung und wechseln Sie mithilfe der BONECO-APP auf die Betriebsart „Humidifier“. Wenn Sie den AH320 Pollenfilter entfernen, steigt die maximale Befeuchterleistung von etwa 200 g/h auf etwa 350 g/h. LED-BETRIEBSMODUS „HUMIDIFIER“ NUR AH320 POLLENFILTER („PURIFIER“) Im Sommer ist die Luftfeuchtigkeit normalerweise ausreichend, doch Pollen und Blütenstaub machen Allergikern das Leben schwer. Wenn Sie nur die Rei

nigungswirkung des AH320 Pollenfilters nutzen möchten, schalten Sie das BONECO-Gerät mithilfe der BONECO-App auf die Betriebsart „Purifier“ und entfernen Sie das Wasser sowie die Trommel vom Gerät. LED-BETRIEBSMODUS „PURIFIER“18

DIE MODI In allen drei Betriebsarten „Hybrid“, „Luftreinigung“ und „Luftbefeuchtung“ stehen drei verschiedene Modi zur Auswahl: AUTO, SLEEP und BABY. MODUS AUTO Im Modus AUTO verwendet das BONECO-Gerät die Lüfterstufen zwischen 1 bis 5. Die voreingestellte Luftfeuchtigkeit beträgt 50 %. MODUS SLEEP Im Modus SLEEP kann das BONECO-Gerät auch nachts im Schlafzimmer verwendet werden. Das Gerät ar

beitet vollautomatisch auf der tiefsten Lüfterstufe 1, um das Betriebsgeräusch zu minimieren. Die vor- eingestellte Luftfeuchtigkeit beträgt 45 %. MODUS BABY Der Modus BABY verwendet die Lüfterstufen 1 bis 4 und erhöht die Luftfeuchtigkeit auf 60%. Dieser Wert eignet sich ideal für die Verwendung im Kin

derzimmer, da bei Babys und Kleinkindern eine hö- here Luftfeuchtigkeit empfohlen wird. Der Lüfter arbeitet ausserdem so leise, dass ein Babyphone nicht darauf anspricht.

VERWENDUNG VON DUFTSTOFFEN

GRUNDSÄTZLICHES Im Duftstobehälter auf der Rückseite lassen sich handelsübliche Aromastoe und ätherische Öle hinzugeben. Geben Sie keine Duftstoe direkt in die Was- serwanne, da das BONECO-Gerät in der Leis- tung beeinträchtigt oder sogar beschädigt werden kann. Diese Schäden sind nicht durch die Garantie abgedeckt. Der Duftstobehälter kann im Geschirrspüler gereinigt werden. Die Temperatur darf je- doch 50 °C nicht überschreiten. DUFTSTOFFE HINZUGEBEN

1. Drücken Sie auf den Duftstobehälter, um die

Schublade zu entnehmen.

2. Beträufeln Sie die Filzeinlage in der Schublade

mit einem Aromasto Ihrer Wahl.20

Die regelmässige Wartung und Reinigung ist Vor

aussetzung für einen störungsfreien und hygieni- schen Betrieb. Die empfohlenen Reinigungs- und Wartungsinter

valle variieren mit der Luft- und Wasserqualität so- wie der Betriebsdauer. Für die manuelle Reinigung wird die Verwendung von einem weichen Tuch, Geschirrspülmittel und einer Abwaschbürste empfohlen. Trennen Sie das BONECO-Gerät immer vom Stromnetz, bevor Sie mit der Reinigung be- ginnen! Nicht beachtung kann zu Stromschlägen führen und Leben gefährden! Bei der Reinigung der Trommel und der Was- serwanne im Geschirrspüler darf eine Tempe- ratur von 50 °C nicht überschritten werden, da sich sonst die Kunststoteile verbiegen können. EMPFOHLENE REINIGUNGSINTERVALLE Intervall Massnahme ab dem dritten Tag ohne Betrieb Wasserwanne entleeren und mit frischem Wasser befüllen alle 2 Wochen Wasserwanne, Trommel und AW200 Verdunstermatte reinigen Vorfilter reinigen jährlich A7017 Ionic Silver Stick® ersetzen AH320 Pollenfilter ersetzen Lüfter und Innenbereich reinigen21

5. Verdrehen Sie die beiden Scheiben an der Trom-

mel, um sie zu lösen. Beachten Sie dabei die Mar- kierungen an der Aussenseite der Scheibe.

6. Ziehen Sie die AW200 Verdunstermatte von der

1. Nehmen Sie den oberen Teil des BONECO-Gerätes

2. Entnehmen Sie die Trommel mit der AW200 Ver

3. Entfernen Sie den A7017 Ionic Silver Stick®.

4. Entfernen Sie den Schwimmer.

NICHT ERLAUBTE TEILE

Die folgenden Teile können nicht im Geschirr- spüler gereinigt werden.

• Mittelteil mit Filterabdeckung

7. Reinigen Sie alle Teile mit Ausnahme des Mittel-

teils, des AH320 Pollenfilters und der AW200 Ver- dunstermatte von Hand oder im Geschirrspüler bei höchstens 50 °C.23

Der Vorfilter reinigt die Luft von groben Schmutzp

artikeln. Reinigen Sie den Vorfilter, wenn er staubig oder verunreinigt ist. VORFILTER REINIGEN

1. Drücken Sie am linken Rand auf die Abdeckung,

um sie zu entriegeln.

2. Entfernen Sie den Vorfilter, indem Sie ihn an der

Lasche in der Mitte nach oben ziehen.

3. Waschen Sie den Vorfilter mit einer Reinigungs

bürste unter fliessendem Wasser.

4. Trocknen Sie den Vorfilter mit einem Tuch.

5. Setzen Sie den Vorfilter in das Gerät ein.

6. Bringen Sie die Abdeckung an und drücken Sie am

linken Rand, um sie zu verriegeln.24

Bei starker Verschmutzung, Verkalkung oder Ge- ruchsbildung kann die AW200 Verdunstermatte in der Waschmaschine oder von Hand gereinigt wer- den. Wenn Sie die AW200 Verdunstermatte nach der Rei

nigung auf die Trommel spannen, achten Sie auf den korrekten Sitz:

REINIGUNG IN DER WASCHMASCHINE

Die AW200 Verdunstermatte kann in der Waschma

schine gereinigt werden. Verwenden Sie als Zusatz handelsübliches Waschmittel. Es wird empfohlen, die AW200 Verdunstermatte in einen Wäschesack zu legen oder separat zu waschen, da sie sonst lose Fasern von anderen Waschestücken aufnimmt. Die AW200 Verdunstermatte darf bei höchs- tens 40 °C gewaschen werden. Trocknen Sie die AW200 Verdunstermatte nicht im Wäschetrockner.

REINIGUNG DURCH HANDWÄSCHE

1. Walken Sie die AW200 Verdunstermatte gründ

lich in warmem Wasser, dem Sie ein wenig Spül- mittel hinzugegeben haben.

2. Spülen Sie die AW200 Verdunstermatte solange

mit handwarmem, klarem Wasser aus, bis sich kein Schaum mehr bildet.25

Der A7017 Ionic Silver Stick® nutzt die antimikrobiel

le Wirkung von Silber, um die Wasserhygiene deut- lich zu verbessern. Er wirkt, sobald er mit Wasser in Berührung kommt – selbst dann, wenn das BONECO- Gerät ausgeschaltet ist. Tauschen Sie den A7017 Ionic Silver Stick® jährlich aus, um die antimikrobielle Wirkung zu gewähr

leisten. Der verbrauchte A7017 Ionic Silver Stick® kann zu

sammen mit dem regulären Hausmüll entsorgt werden. Ersatz für den verbrauchten A7017 Ionic Silver Stick® erhalten Sie bei Ihrem BONECO-Fachhändler, über den BONECO Online Shop unter der folgenden Ad

resse oder direkt über die BONECO-App, die Sie für die Steuerung des BONECO-Geräts verwenden: www.shop.boneco.com

AH320 POLLENFILTER ERSETZEN

Der AH320 Pollenfilter kann nicht gereinigt werden.

• Verschmutzungen sind normal und belegen die Wirkung des AH320 Pollenfilters.

• Tauschen Sie den AH320 Pollenfilter jährlich aus, um die Reinigungsleistung beizubehalten.

• Der verbrauchte AH320 Pollenfilter kann zusam

men mit dem regulären Hausmüll entsorgt wer- den. Ersatz für den verbrauchten AH320 Pollenfilter er

halten bei Ihrem BONECO-Fachhändler, unter der folgenden Adresse oder direkt über die BONECO- App, die Sie für die Steuerung des BONECO-Geräts verwenden: www.shop.boneco.com26

BETRIEBSSTÖRUNGEN UND FEHLERBEHEBUNG

Problem Mögliche Ursache Massnahme Luft riecht unangenehm Abgestandenes Wasser in der Wasserwanne Wasserwanne entleeren, Gerät und AW200 Verdunstermatte reinigen Keine Verbesserung der Luftqualität Oene Fenster oder Türen Fenster und Türen schliessen AUTO-LED am Gerät blinkt rot Die Wasserwanne ist leer Wasserwanne füllen Gerät kann in der App nicht bedient wer

den. Es erscheint die Meldung «Suchen …» «Nicht erreichbar» Gerät ist durch ein anderes Smartphone blockiert App auf dem zweiten Smartphone schliessen AUTO-LED pulsiert Die gewünschte Luftfeuchtigkeit ist erreicht oder überschritten nicht nötig Aktuelle Anzeige blinkt bei Bedienung Bedienung ist blockiert In der App die LOCK-Funktion deaktivieren Anzeige bleibt dunkel Die Helligkeit der LEDs wurde in der App stark reduziert In der App die Helligkeit der LEDs erhöhen27

ÜBER DIE WERKSEINSTELLUNGEN

Wenn bei Ihrem BONECO-Gerät die Steuerung nicht so funktioniert, wie Sie es erwarten, oder wenn Sie alle Anpassungen löschen möchten, können Sie das Gerät in den Werkszustand zurückversetzen. Dabei werden alle Anpassungen und Einstellungen ge- löscht. Nach dem Zurücksetzen muss das BONECO- Gerät erneut mit dem Smartphone gekoppelt werden, damit die Steuerung mit der App weiterhin möglich ist (siehe Seite16).

Setzen Sie Ihr BONECO-Gerät zurück in den Werkszu

stand, indem Sie den schwarzen Knopf auf dem Ge- rät für ca. 30 Sekunden gedrückt halten, bis die LEDs rot leuchten. Das BONECO-Gerät befindet sich nun im selben Zustand, wie bei der Inbetriebnahme.28 de29
