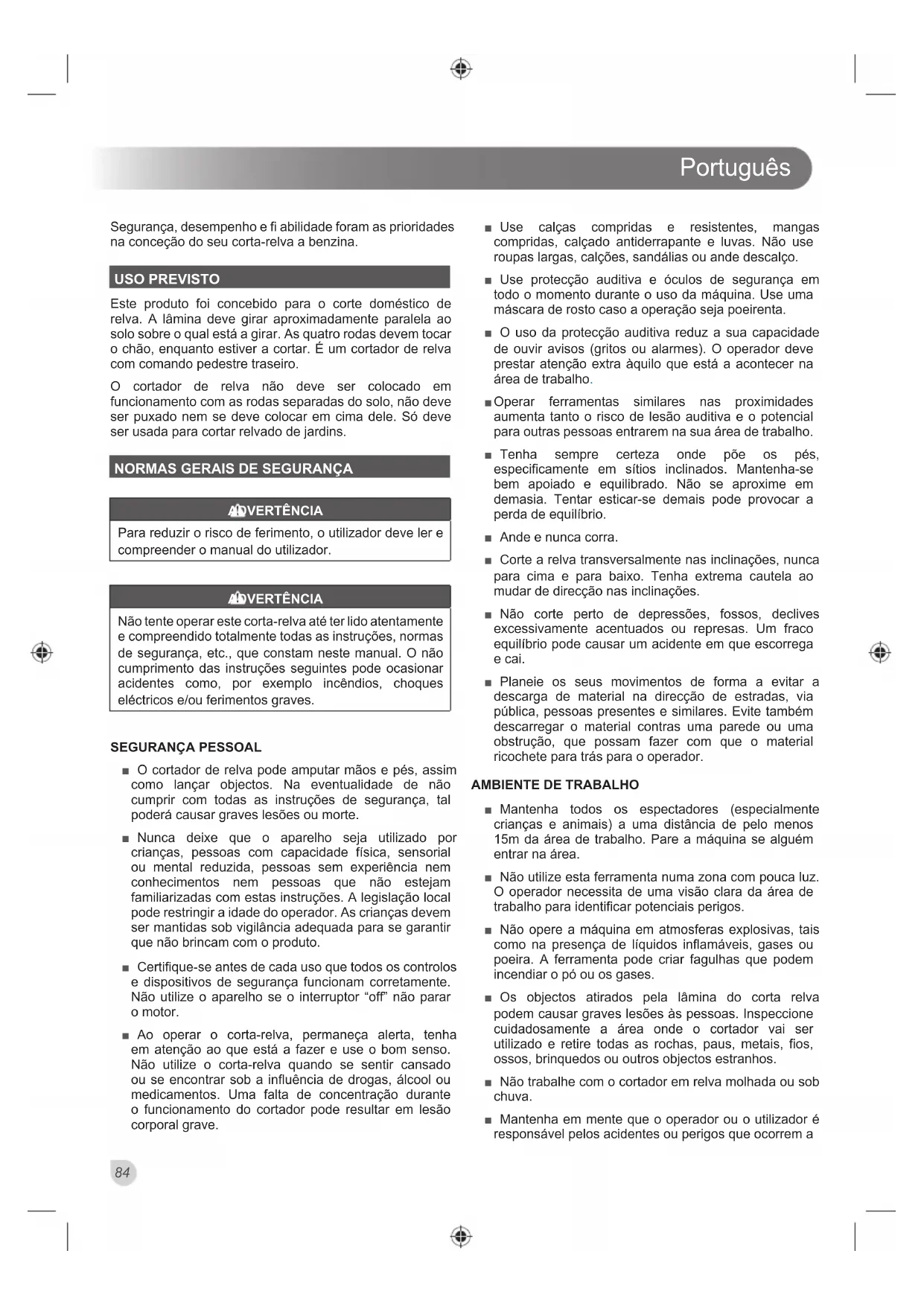

Segurança, desempenho e fi abilidade foram as prioridades na conceção do seu corta-relva a benzina.

USO PREVISTO

Este produto foi concebido para o corte doméstico de relva. A lâmina deve girar aproximadamente paralela ao solo sobre o qual está a girar. As quatro rodas devem tocar o chão, enquanto estiver a cortar. É um cortador de relva com comando pedestre traseiro.

O cortador de relva não deve ser colocado em funcionamento com as rodas separadas do solo, não deve ser puxado nem se deve colocar em cima dele. Só deve ser usada para cortar relevado de jardins.

NORMAS GERAIS DE SEGURANÇA

ADVERTÊNCIA

Para reduzir o risco de ferimento, o utilizador deve ler e compreender o manual do utilizador.

ADVERTÊNCIA

Não tente operar este corta-relva até ter lido atentamente e compreendido totalmente todas as instruções, normas de segurança, etc., que constam neste manual. O não cumprimento das instruções seguintes pode ocasionar acidentes como, por exemplo incêndios, choques eléctricos e/ou ferimentos graves.

SEGURANÇA PESSOAL

• O cortador de relva pode amputar mãos e pés, assim como lançar objectos. Na eventualidade de não cumprir com todas as instruções de segurança, tal poderá causar graves lesões ou morte.
• Nunca deixe que o aparelho seja utilizado por crianças, pessoas com capacidade física, sensorial ou mental reduzida, pessoas sem experiência nem conhecimentos nem pessoas que não estejam familiarizadas com estas instruções. A legislação local pode restringir a idade do operador. As crianças devem ser mantidas sob vigilância adequada para se garantir que não brincam com o produto.
  ■ Certifique-se antes de cada uso que todos os controlos e dispositivos de segurança funcionam corretamente. Não utilize o aparelho se o interruptor “off” não parar o motor.
• Ao operar o corta-relva, permaneça alerta, tenha em atenção ao que está a fazer e use o bom senso. Não utilize o corta-relva quando se sentir cansado ou se encontrar sob a influência de drogas, álcool ou medicamentos. Uma falta de concentração durante o funcionamento do cortador pode resultar em lesão corporal grave.

■ Use calças compridas e resistentes, mangas compridas, calçado antiderrapante e luvas. Não use roupas largas, calções, sandálias ou ande descalço.
■ Use protecção auditiva e óculos de segurança em todo o momento durante o uso da máquina. Use uma máscara de rosto caso a operação seja poeirenta.
- O uso da protecção auditiva reduz a sua capacidade de ouvir avisos (gritos ou alarmes). O operador deve prestar atenção extra àquilo que está a acontecer na área de trabalho.
■ Operar ferramentas similares nas proximidades aumenta tanto o risco de lesão auditiva e o potencial para outras pessoas entrarem na sua área de trabalho.
■ Tenha sempre certeza onde põe os pés, especificamente em sítios inclinados. Mantenha-se bem apoiado e equilibrado. Não se aproxime em demasia. Tentar esticar-se demais pode provocar a perda de equilíbrio.
■ Ande e nunca corra.
■ Corte a relva transversalmente nas inclinações, nunca para cima e para baixo. Tenha extrema cautela ao mudar de direcção nas inclinações.
- Não corte perto de depressões, fossos, declives excessivamente acentuados ou represas. Um fraco equilíbrio pode causar um acidente em que escorrega e cai.
- Planeie os seus movimentos de forma a evitar a descarga de material na direcção de estradas, via pública, pessoas presentes e similares. Evite tambémescarregar o material contras uma parede ou uma obstrução, que possam fazer com que o material ricochete para trás para o operador.

■ Mantenha todos os espectadores (especialmente crianças e animais) a uma distância de pelo menos 15m da área de trabalho. Pare a máquina se alguém entrar na área.
- Não utilize esta ferramenta numa zona com pouca luz. O operador necessita de uma visão clara da área de trabalho para identificar potenciais perigos.
- Não opere a máquina em atmosferas explosivas, tais como na presença de líquidos inflamáveis, gases ou poeira. A ferramenta pode criar fagulhas que podem incendiar o pó ou os gases.
- Os objectos atirados pela lâmina do corta relva podem causar graves lesões às pessoas. Inspeccione cuidadosamente a área onde o cortador vai ser utilizado e retire todas as rochas, paus, metais, fios, ossos, brinquedos ou outros objectos estranhos.
- Não trabalhe com o cortador em relva molhada ou sob chuva.
■ Mantenha em mente que o operador ou o utilizador é responsável pelos acidentes ou perigos que ocorrem a

Português

outras pessoas ou à sua propriedade.

• Podem ocorrer acidentes trágicos caso o operador não esteja alerta em relação à presença de crianças. As crianças sentem-se frequentemente atraídas pela máquina e pela actividade de cortar relva. Nunca assuma que as crianças vão permanecer onde as viu por último.
  ■ Mantenha as crianças fora da área de trabalho e sob a vigilância de um adulto responsável que não seja o operador.
  ■ Tenha cuidado extra ao aproximar-se de cantos cegos, arbustos, árvores, ou outros objectos que possam obstruir a sua visão de uma criança.
  ■ Mantenha a área de trabalho limpa. As áreas desordenadas ou escuras são um convite para acidentes.

■ Antes de a utilizar, realize sempre uma inspecção visual para assegurar-se de que as lâminas, os pernos da lâmina e o conjunto cortador não estão gastos ou danificados. Verificar o produto antes de cada utilização e frequentemente durante a operação.
■ Substitua lâminas e parafusos desgastados em conjunto de modo a preservar o equilíbrio.
- Verifique todas as porcas, pregos e parafusos com intervalos frequentes para confirmar a tensão apropriada e se certificar que o equipamento está em condições seguras de funcionamento.
- Verifique o coletor de erva frequentemente para ver se existe desgaste, buracos ou deterioração. Isto pode fazer com que os objetos sejam projetados na direção do operador.
■ Substitua as peças desgastadas ou danificadas antes de operar o aparelho.
■ Nunca opere o corta-relvas se o motor não parar quando libertar a alavanca de potência.
- Não opere o produto sem todo o coletor de grama ou o guarda da abertura de descarga de fecho automático no lugar.
- Não utilize o aparelho quando houver risco de relâmpago.
- Não force o produto. Realizará um trabalho melhor e mais seguro à velocidade para a qual foi concebida.
- Não sobrecarregue o cortador de relva. O corte de relva comprida e densa pode provocar a queda da velocidade do motor ou o corte de potência. Ao cortar erva espessa e comprida, um primeiro corte à altura de corte máxima ajudará a reduzir a carga. Veja-se a definição da altura da folha.
- Pare a lâmina quando passar por superfícies com gravilha.
- Não puxe o aparelho para trás a menos que seja

absolutamente necessário. Se tiver de afastar o cortador de um muro ou obstrução, olhe primeiro para baixo e atrás para evitar de tropeçar ou puxar o cortador para os seus pés.

• Pare a(s) lâmina(s) se tiver de inclinar a máquina para transportá-la ao passar por superfícies que não sejam de relva e quando transportar a máquina para e da área a cortar.
• Não utilize a máquina com protecções defeituosas, ou sem ter colocado correctamente os dispositivos de segurança, por exemplo deflectores e/ou apanhadores de relva.
  ■ Ligue o motor com cuidado de acordo com as instruções e mantenha as mãos e os pés afastados da área de corte. Mantenha sempre a abertura de descarga desobstruída.
• Nunca pegue ou levante o cortador de relva enquanto o motor se encontra em funcionamento.
  ■ Evite furos, raízes, solavancos, pedras ou outros objectos escondidos. Um terreno desnivelado pode fazer com que escorregue e caia.
• Quando não está a ser utilizado, o corta-relva deve ser armazenado num local seco bem ventilado e fechado fora do alcance das crianças.
• Siga as instruções do fabricante para uma operação e instalação adequadas dos acessórios. Use apenas os acessórios aprovados pelo fabricante.
• Não opere o motor num espaço confinado onde se possam acumular as perigosas emissões de monóxido de carbono.
• Não altere as definições do regulador do motor nem ultrapasse a velocidade do motor.
• Não incline o corta-relva ao ligar o motor ou com o motor em funcionamento. Isso expõe a lâmina e aumenta a probabilidade de objetos serem projetados.
• Não ligue o motor quando se encontra em frente da rampa de descarga.

• Pare o motor, desligue o cabo da vela de ignição e aguarde até que a lâmina pare completamente e deixe que o aparelho arrefeça nos seguintes casos:

• sempre que deixa o aparelho sem vigilância

• antes de limpar um bloqueio ou desobstruir a calha
• antes de verificar, limpar ou funcionar com o produto
• após atingir um objeto estranho; inspezione o aparelho para verificar se fez danos e fazer reparações, se necessário, antes de reiniciar e operar a máquina.
• antes de limpar o coletor de relva
• antes do reabastecimento

■ se o produto começar a vibrar de forma anormal (verifique imediatamente)

- inspeccionar os danos

Português

• substitua ou repare qualquer peça danificada
  • verifique e aperte as peças soltas

■ Se o cortador bater num objecto estranho, siga estes passos:

• Pare o motor e desligue o cabo da vela.
• Verifique cuidadosamente se o cortador tem algum dano.
• Repare qualquer dano antes de retomar e continuar a operação do corta relva.

■ Deixe que o motor arrefeça antes de o guardar em qualquer espaço.
- Para reduzir o perigo de incêndio, mantenha o motor, o silenciador, e a área de armazenamento da gasolina livre de ervas, folhas ou gordura excessiva.
Se se drenar o tanque de combustível, deve fazer-se ao ar livre.
- Pare o motor e desconecte o cabo da vela de ignição antes de fazer quaisquer ajustes, deixar o produto sem vigilância, mudar acessórios, transportar ou guardar o corta-relva. Estas medidas de segurança preventivas reduzem o risco de arranque acidental da ferramenta eléctrica.
- O produto é extremamente ruidoso e pode provocar lesões de audição permanentes se não se respeitarem estritamente as instruções para limitar a exposição, reduzir o ruido e utilizar proteção auditiva.

MANUTENÇÃO

A assistência neste aparelho deve ser realizada apenas por pessoal de reparação qualificado. A assistência ou manutenção realizadas por pessoal não qualificado poderão provocar lesões para o utilizador ou danos para o aparelho.
- Durante as operações de manutenção, utilize peças de substituição originais do fabricante. O uso de peças não autorizadas pode criar um risco de lesão grave para o utilizador ou danos para o aparelho.

NOTA: Realize apenas as tarefas indicadas neste manual. Para operações de serviço, leve o produto a um centro de serviço autorizado.

Guarde este manual para consultas futuras. Consulte-as frequentemente e utilize-as para informar outros que possam usar este aparelho. Se emprestar o seu rachador, dê também o manual de utilização que o acompanha.

SÍMBOLOS

Alguns dos seguintes símbolos podem ser usados neste produto. Observe-os e aprenda o seu significado. Uma correcta interpretação destes símbolos permitir-lhe-á utilizar melhor o produto e de uma forma mais segura.

Precauções para a sua segurança.

Para reduzir os riscos de ferimentos, é indispensável que leia e compreenda bem este manual de utilização antes de utilizar esta ferramenta.

Mantenha todas as partes do corpo e roupas desembaraçadas de quaisquer cintos ou outras partes móveis.

Para evitar lesões, fi car longe de partes móveis em todos os momentos. Mantenha a área de trabalho livre de arames e cabos. O facto de não proceder a esta operação pode causar lesões graves.

Perigo! Mantenhas as mãos e pés afastados.

Só pode proceder aos ajustes ou reparações descritas neste manual. Para outras reparações, leve a unidade para ser reparada por um agente de assistência autorizado. Mantenha as mãos afastadas das lâminas.

Risco de ressalto. Mantenha todos os espectadores a pelo menos 15 m de distância.

Para reduzir o risco de ferimentos ou danos, evite o contacto com qualquer superfície quente.

Não fume e mantenha-se afastado de chamas abertas e faíscas.

Corte quando o coletor estiver vazio

Deixe de cortar quando o coletor estiver cheio.

Não toque na superfície de metal quente.

Cuidado com lâminas afi adas. As lâminas continuarão a rodar depois da máquina ter sido desligada. Antes de fazer qualquer manutenção ao produto, tire o cachimbo da vela de ignição.

Desaperte o tampão do depósito de combustível lentamente.

Português

Verta cuidadosamente o combustível no depósito.

Regule a alavanca do acelerador variável para a velocidade mais alta de todas.

Pressione fi rmemente o cartucho principal 3 vezes.

Mantenha a barra de controlo da alavanca de arranque para baixo contra a pega.

Puxe a corda de arranque até que o motor funcione.

Corte a relva transversalmente nas inclinações, nunca para cima e para baixo.

Retire os objetos que possam ser lançados por a lâmina giratória.

Mantenha os espectadores a uma distância segura do produto.

O combustível e os seus vapores são extremamente infl amáveis e explosivos.

O combustível e os seus vapores são extremamente infl amáveis e explosivos. O fogo ou explosão pode causar queimaduras graves ou morte.

Utilize gasolina sem chumbo destinada aos veículos com um índice de octanas de 87 ([R+M]/2) ou superior.

Use óleo de peso SAE 30 ou 10W-30 API-SJ.

Esta ferramenta obedece a todas as normas regulamentares do país da UE onde foi comprada.

Marca de conformidade EurAsian

Marca de conformidade ucraniana

Mantenha pressionada a alavanca de potência. Solte a alavanca de arranque para deter o produto.

Autopropulsão: O corta-relvas tem tracção de avanço própria quando a alavanca de controlo da transmissão é puxada de encontro à pega.

O nível de potência sonoro garantido é de 98 dB.

Pare o aparelho.

Abra e feche a torneira de combustível

Alavanca de acelerador variável

Alavanca de transmissão variável

Número de peça da lâmina de substituição.

RISCOS RESIDUAIS:

Mesmo quando se utiliza o produto segundo as instruções, continua a ser impossível eliminar por completo certos fatores de risco residuais. Os seguintes perigos podem surgir na utilização e o operador deve prestar especial atenção para evitar o seguinte:

■ Lesões por vibração. Use sempre a ferramenta certa para o trabalho, use pegas concebidas e restrinja o tempo e exposição de trabalho.
- Danos auditivos causados pela exposição ao ruído. Use proteção para os ouvidos e limite o tempo de exposição
■ dano produzido por contacto com as lâminas
■ Prejuízo causado por detritos lançados

REDUÇÃO DO RISCO

Foi reportado que as vibrações das ferramentas de mão podem contribuir para uma doença designada de Síndrome de Raynaud em determinados indivíduos. Os sintomas podem incluir formigueiro, entorpecimento e empalidecimento dos dedos, habitualmente visível

Português

aquando da exposição ao frio. Estima-se que os factores hereditários, exposição ao frio e humidade, dieta, tabagismo e práticas de trabalho contribuem todos para o desenvolvimento destes sintomas. Existem medidas que podem ser tomadas pelo operador para possivelmente reduzir os efeitos da vibração:

■ Mantenha o seu corpo quente durante o tempo frio. Ao operar o produto, use luvas para manter as mãos e os pulsos quentes. Encontra-se reportado que o tempo frio é um grande factor que contribui para o Síndrome de Raynaud.
■ Após cada período de operação, exercite para aumentar a circulação sanguínea.
■ Faça pausas frequentes no trabalho. Limite o tempo de exposição por dia.

Caso sinta algum dos sintomas desta doença, interrompa de imediato a sua utilização e consulte o seu médico sobre estes sintomas.

ADVERTÊNCIA

O uso prolongado de uma ferramenta pode causar o agravar lesões. Ao usar qualquer ferramenta durante períodos prolongados, assegure-se que faz intervalos regulares.

ADVERTÊNCIA

Não tente utilizar esta ferramenta sem ter lido totalmente e compreendido este manual de utilização. Se não tiver compreendido os avisos e instruções no manual do operador, não utilize este produto. Contacte o Serviço de Assistência ao Cliente da RYOBI.

DESCRIÇÃO

Ver figura 1.

1. Deflector de descarga lateral
2. Balão de detonação
3. Tampa do Combustível
4. Manípulo do dispositivo de arranque
5. Tampa/vareta do óleo
6. Alavanca reguladora da altura
7. Fixador de libertação rápida
8. Alavanca de arranque
9. Manípulo
10. Auto-propulsão fiança
11. Botão de guia da corda
12. Porta de descarga traseira
13. Coletor de relva
14. Válvula de combustível
15. Passador de bloqueio
16. Filtro de ar
17. Tomada de "mulching"
18. Pinos
19. Porta de descarga lateral

20. Ganchos do deflector de descarga lateral

21. Abertura da porta de descarga lateral

22. Arranque da vela de ignição
23. Alavanca de acelerador variável
24. Alavanca de transmissão variável
25. Retentor de cabos
26. Mecanismo de tranca

MONTAGEM

DESEMBALAGEM

Este produto requer montagem.

• Inspeccione o produto cuidadosamente para se certificar que não houve quebra ou danos durante o transporte.
  Se qualquer peça estiver danificada ou em falta, não utilize este produto até as peças serem repostas.

ADVERTÊNCIA

Se qualquer peça estiver danificada ou em falta, não utilize este produto até as peças serem repostas. O uso de um produto com peças em falta ou cujas peças estejam danificadas, pode produzir lesões pessoais graves.

ADVERTÊNCIA

Não tente modificar este produto ou criar acessórios não recomendados para o uso com este produto. Quaisquer destas alterações ou modificações representam um uso indevido e pode resultar em condições perigosas ocasionando eventuais ferimentos graves pessoais.

ADVERTÊNCIA

Os sistemas de segurança de produtos ou equipamentos não serão adulterados ou desativados.

ADVERTÊNCIA

Nunca coloque ou ajuste qualquer acessório enquanto o produto estiver em funcionamento. O facto de não parar o motor pode causar graves lesões pessoais.

ADVERTÊNCIA

Desligue sempre o cabo da vela quando montar peças.

ADVERTÊNCIA

Nunca utilize a máquina de cortar relva sem os adequados dispositivos de segurança colocados e em perfeitas condições. Nunca opere o corta relva com dispositivos de segurança danificados. A operação deste aparelho com peças danificadas ou em falta poderia conduzir a graves lesões pessoais.

Português

INSTALAÇÃO DO GUIADOR

Ver figura 2.

1. Coloque as pegas na posição de operação correta e aperte os manípulos da pega para fixar. Certifique-se de que o pino de bloqueio na pega inferior está introduzido no furo do apoio.
2. Ponha em posição os fixadores de libertação rápida e dê aperto às maçanetas de libertação rápida, para fixar em segurança.
   NOTA: Evite apertar ou prender qualquer cabo.
3. Aplique o retentor de cabos na pega.
4. Faça passar os cabos dentro do retentor de cabos.
5. Coloque a corda de arranque na pega.
6. Instale o coletor de relva.

INSTALAÇÃO DA TAMPA DE MULCHING (PARA FUNCIONAMENTO DE MISTURA)

Ver figura 3.

NOTA: Quando utilizar o adaptador para triturar, não instale o defl ector de descarga lateral ou o depósito.

1. Levante e mantenha a porta de descarga traseira.
2. Agarre na tampa de mulching pelas pegas e insira-a num pequeno ângulo, conforme apresentado.
3. Empurre o adaptador para colocá-lo no seu lugar.
4. Baixe a porta de descarga traseira.

MONTAR O COLECTOR DE RELVA

1. Grampos de plástico laterais sobre a estrutura metálica.
2. Encaixe o resto das peças do colector de relva no sítio.

INSTALAÇÃO DA CAIXA DE RELVA (PARA FUNCIONAMENTO COM ENSACAMENTO TRASEIRO)

Ver figura 4.

NOTA: Ao usar o colector de relva, não instale o deflector de descarga lateral nem a fi cha de monda. Além disso, certifi que-se que a porta de descarga lateral está correctamente fechada.

1. Levante a porta traseira da descarga.
2. Levante o colector de aparas pela pega e ponha-o debaixo da porta traseira, por forma a que os ganchos na estrutura do colector de aparas assentem na vareta articulada da porta traseira.
3. Solte a porta traseira. Quando o colector de aparas estar correctamente montado, os respectivos ganchos assentam em segurança na vareta articulada da porta traseira.
4. Certifique-se de que a porta traseira está totalmente engatada no colector de aparas. Certifique-se de que não há folga entre a porta traseira e o colector de aparas.

INSTALAÇÃO DO DEFLECTOR DE DESCARGA LATERAL (PARA FUNCIONAMENTO DE DESCARGA LATERAL)

Ver figura 9.

NOTA: Ao usar o deflector de descarga lateral, não instale o colector de relva. O adaptador para trituração deve permanecer instalado.

NOTA: Quando o deflector de descarga lateral não for utilizado, certifi que-se de que a porta de descarga lateral está na posição trancada.

1. Com uma mão, empurre para baixo o mecanismo de tranca e, com a outra mão, levante a porta de descarga lateral.
2. Alinhe os ganchos do deflector com o tirante de articulação na parte de baixo da porta.
3. Baixe o deflector antes que os ganchos estejam fixos no tirante de articulação de mistura.
4. Solte o deflector e a porta de descarga lateral.

NOTA: A seguir a cada utilização, limpe e inspeccione o mecanismo de tranca, para se certificar de que continua a funcionar correctamente.

UTILIZAÇÃO

ABASTECIMENTO E REABASTECIMENTO DE COM-BUSTÍVEL

ADVERTÊNCIA

Manuseie sempre o combustível com cuidado; é altamente inflamável.

■ Utilize novo combustível.
■ Armazene o combustível em contentores especificamente concebidos para essa finalidade.
- Reabasteça sempre ao ar livre. Não inale os vapores do combustível. Não fume e mantenha-se afastado de chamas abertas e faíscas.
- Não deixe a gasolina ou o óleo entrarem em contacto com a pele.
Mantenha a gasolina e o óleo afastados dos olhos. Se a gasolina ou o óleo entrar em contacto com os olhos, lave-os de imediato com água limpa. Se os olhos continuarem irritados, consulte um médico imediatamente.
■ Limpe o combustível derramado de imediato.

ENCHIMENTO DO DEPÓSITO

Ver figura 5.

ADVERTÊNCIA

Antes de reabastecer o aparelho com combustível, desligue sempre o motor. Deixe que os componentes do motor e o escape arrefeçam antes de reabastecer. Nunca retire o tampão do depósito de combustível ou adicione gasolina a uma máquina com um motor em funcionamento ou quente. Afaste-se no mínimo 9 m (30 ft.) do local de reabastecimento antes colocar o motor em funcionamento. Não fume. A inobservância deste aviso pode resultar em graves ferimentos pessoais.

ADVERTÊNCIA

Não encha em demasia. Encher o reservatório de combustível de 25 mm abaixo do topo do gargalo de combustível. Depois de abastecer com combustível, nunca incline o cortador mais de 25 graus visto que tal pode causar fuga de combustível e risco de incêndio, etc.

1. Limpe a superfície à volta do tampão do depósito de combustível para evitar a contaminação.
2. Desaperte o tampão do depósito de combustível devagar para permitir o alívio da pressão e impedir que o combustível saia pelo rebordo do tampão. Pouse o tampão numa superfície limpa.
3. Verta cuidadosamente o combustível no depósito. Evite derramar combustível.
4. Limpe e inspecione a junta e a seguir volte a colocar todas as tampas do depósito e do contentor firmemente.
5. Limpe eventuais derrames de combustível. Afaste-se 9 metros do ponto onde realizou o reabastecimento antes de arrancar o motor.

NOTA: A emissão de fumo por um novo motor durante e após a primeira utilização é normal.

ADICIONAR/VERIFICAR O ÓLEO DO MOTOR

Ver figura 5.

O óleo do motor tem uma grande infl uência no desempenho do motor e na vida útil do equipamento. De modo geral, para um uso em todas as temperaturas, recomenda-se o SAE 10W-30. Utilize sempre um óleo de motor 4 tempos que atende ou excede os requisitos para a classifi cação de serviço API SJ.

NOTA: Óleos de motor não detergentes ou de 2 ciclos irão danifi car o motor e não devem ser utilizados.

1. Certifique-se que o corta relva está nivelado e que a área à volta da tampa/vareta do óleo está limpa.
2. Retire a tampa e o selo do frasco de óleo.
3. Abra o óleo tampa / vareta girando-a 90 graus no sentido contrário. Remova o tampão/vareta de enchimento do óleo.
4. Adicione lentamente o óleo. Encha até à linha "Full" (cheio) na vareta. Não encha em demasia.
   NOTA: Ao verificar o nível de óleo, enfie a vareta no furo de enchimento do óleo mas não o aparafuse.
5. Instalar e fixar o óleo tampa / vareta girando-a 90° no sentido horário.

Para verifi car o óleo de motor:

■ Certifique-se que o corta relva está nivelado e que a área à volta da tampa/vareta do óleo está limpa.
■ Remova o tampão/vareta de enchimento do óleo. Limpe e volte a instalar no furo de enchimento do óleo mas não o aparafuse.

■ Retire o tampão/vareta do óleo novamente e verifique o nível de óleo. Se não houver óleo sufi ciente no depósito, ponha óleo até que atinja o nível requerido.

ABASTECER O DEPÓSITO

Ver figura 5.

ADVERTÊNCIA

Nunca ligue ou coloque o motor a trabalhar numa área fechada ou pouco ventilada; a inalação dos gases de escape pode matar.

NOTA: O motor traz aplicada uma válvula de paragem. Feche o combustível quando acabar de cortar a relva.

Arranque do motor

1. Abra a torneira de combustível.
2. Regule a alavanca do acelerador variável para a velocidade mais alta de todas.
3. Pressione o cartucho principal 3 vezes.
   NOTA: Esta etapa não é geralmente necessária ao iniciar um motor que já tenha funcionado durante alguns minutos.
4. Segure a manete de potência para baixo contra a alça.
5. Puxe a pega de arranque até que o motor arranque. Liberte a corda de arranque lentamente para que a corda não bata para trás.
   NOTA: Pode ser necessário repetir etapas de escorva num tempo mais fresco. Num tempo mais morno, o excesso de escorva pode causar o afogamento e o motor não arrancará. Se afogar o motor, espere alguns minutos antes de tentar o arranque e não repita os passos de escorva.

Paragem do motor

1. Solte a alavanca de arranque para deter o produto.

2. Feche a torneira de combustível.

USAR A ACELERAÇÃO VARIÁVEL

Ver figura 19.

A alavanca de aceleração variável na pega permite ao utilizador definir variações apenas na velocidade do motor e deve estar definida na velocidade mais rápida ao iniciar o cortador e ao cortar relva.
A alavanca de aceleração variável não parará o motor. Para parar o motor, a alavanca de potência tem obrigatoriamente de ser libertada.

UTILIZAR A TRANSMISSÃO VARIÁVEL

Ver figura 20.

A alavanca de transmissão variável na pega permite ao utilizador regular variações à velocidade da transmissão.
- Não altere a posição da alavanca se o produto não estiver a trabalhar: existe o risco de danificar a alavanca.

Português

- Para erva mais alta, reduza a velocidade da transmissão e aumente a velocidade do motor.

ACIONAR O APARELHO

Ver figura 6.

- Em autopropulsão: Mantenha premida a alavanca de potência, ao mesmo tempo que puxa lentamente a barra da tracção de avanço na direcção da alavanca. Solte a fi ança auto-propulsão para parar a movimentação da roda. - Para impulsionar manualmente: Mantenha pressionada a alavanca de potência. Não se envolva a fi ança autopropulsão.

NOTA: O produto irá começar a trabalhar quando a barra da tracção de avanço estiver engatada.

DEFINIR A ALTURA DA LÂMINA

Ver figura 7.

Quando enviadas, as rodas no corta relva estão ajustadas para uma posição de corte baixo. Antes de usar o corta relva pela primeira vez, ajuste a posição de corte à altura que melhor se adequa ao seu relevado. O cortador de relva médio deveria medir entre 38 mm e 50 mm durante os meses frios e entre 50 mm y 76 mm durante os meses quentes.

Para ajustar a altura da folha

• Pare o corta relva e espere que a lâmina pare completamente.
  Para subir a altura da lâmina, agarre a alavanca de ajuste da altura e desloque-a para a parte traseira do corta relva.
  Para baixar a altura da lâmina, agarre a alavanca de ajuste da altura e desloque-a para a parte dianteira do corta relva.

REGULAR A ALTURA E O ÂNGULO DA PEGA

Ver figura 8.

A altura da pega pode ser facilmente ajustada de acordo com a preferência do operador.

Para ajustar a altura da pega:

■ Desmonte a maçaneta de libertação rápida.
■ Faça deslizar para fora a alavanca de libertação rápida e ajuste a altura para a outra abertura.
- Volte a montar o fixador de libertação rápida. Dê aperto à maçaneta de libertação rápida.
■ Repita no outro lado da pega.

Para ajustar o ângulo da pega:

■ Liberte os fixadores de libertação rápida.
■ Altere o ângulo da pega, em função da sua preferência. Certifique-se de que o pino de bloqueio na pega inferior está introduzido no furo do apoio.

NOTA: O produto tem uma configuração de ajuste do ângulo da pega em 3 pontos.

■ Volte a montar os fixadores de libertação rápida.

DICAS PARA CORTAR A RELVA

■ Certifique-se que o relvado está livre de pedras, paus, fios e outros objetos que possam danificar as lâminas do corta relva ou o motor. Esses objectos poderiam ser acidentalmente atirados pelo corta relva em qualquer direcção e causar graves lesões pessoais ao operador e a outros.
Para um melhor desempenho, corte sempre um terço ou menos da altura total da relva.
- Ao cortar relva longa, reduza a velocidade de passo para permitir um corte mais eficaz e uma descarga apropriada das aparas.
- Não corte relva molhada, irá colar-se ao lado inferior da plataforma e impedirá o ensaque ou descarga apropriada das aparas de relva.
- A relva nova ou densa pode requerer uma altura de corte superior ou estreita.
- Limpe o lado inferior da plataforma do corta relva depois de cada utilização para remover aparas, folhas, sujidade e quaisquer outros detritos acumulados. Consulte a secção “Limpar a parte inferior da plataforma do corta-relvas”.

OPERAÇÃO EM DECLIVES

Ver figura 10.

As inclinações são um dos principais factores que podem causar acidentes que se escorrega e cai e que podem resultar em lesões graves. A operação em inclinações requer um cuidado extra. Se não se sentir equilibrado numa inclinação, não a corte. Para sua segurança, não tente cortar relva em inclinações com mais de 15 graus. O fabricante recomenda não utilizar as rodas motrizes ao cortar em declives.
■ Corte a relva transversalmente nas inclinações, nunca para cima e para baixo. Tenha extrema cautela ao mudar de direcção nas inclinações.
■ Tenha cuidado com os buracos, raízes, objectos escondidos ou solavancos que podem fazer com que escorregue ou tropece. A relva alta pode esconder obstáculos. Remova todos os objectos tais como pedras, ramos de árvore, etc. nos quais poderia tropeçar ou serem atirados pela lâmina.
■ Assegure-se sempre do seu equilíbrio. Escorregar e cair pode causar graves lesões pessoais. Se sentir está a perder o seu equilíbrio, solte a alavanca de alimentação imediatamente.
- Não corte perto de declives, valas ou aterros; poderia perder o seu apoio ou equilíbrio.

Português

ESVAZIAR O COLETOR DE RELVA

Ver figura 11.

1. Pare o corta relva e espere que a lâmina pare completamente.
2. Levante a porta traseira da descarga.
3. Agarre o coletor de relva pela sua pega e levante-o para o retirar do corta relva.
4. Evvazie as aparas de relva.
5. Levante a porta traseira da descarga e volte a colocar o coletor de relva.

ADVERTÊNCIA

Tenha muito cuidado ao levantar ou inclinar a máquina para operações de manutenção, limpeza, armazenamento ou transporte. A lâmina é afiada; mesmo que o motor esteja desligado, as lâminas ainda podem estar em movimento. Mantenha todas as partes do corpo afastadas da lâmina enquanto a lâmina se encontrar exposta.

MANUTENÇÃO

ADVERTÊNCIA

Depois de soltar a alavanca de potência, verificar regularmente se a lâmina pára em 3 segundos.

ADVERTÊNCIA

Se o produto não é mantido corretamente, a vida útil do produto pode ser reduzida, e built-in características de segurança pode não funcionar corretamente, aumentando assim o potencial para ferimentos graves. Mantenha sempre o produto em bom estado de funcionamento.

ADVERTÊNCIA

Antes de realizar qualquer manutenção, pare o produto, deixe que a lâmina pare completamente e desligue a vela de ignição da ficha. A inobservância deste aviso pode resultar em graves ferimentos pessoais.

ADVERTÊNCIA

Ao realizar serviços de manutenção, use apenas peças de substituição autorizadas. O uso de quaisquer outras peças pode criar perigo ou causar danos ao aparelho.

MANUTENÇÃO GERAL

Pode realizar os ajustes e reparações descritos neste manual do utilizador. Para outro tipo de reparações entre em contacto com um agente de serviço autorizado.

■ Evite usar solventes ao limpar as peças de plástico.

A maioria dos plásticos é susceptível de sofrer danos de vários tipos de solventes comerciais e podem ser danificados pelo seu uso. Use panos limpos para remover a sujidade, a poeira, o óleo, a gordura, etc.

• Verifique periodicamente todas as porcas e parafusos para assegurar a tensão adequada e garantir um funcionamento seguro do corta relva.
  ■ Remova qualquer acumulação de erva ou folhas sobre ou à volta do motor e da respetiva tampa. Limpe o corta relva com um pano seco ocasionalmente. Não utilize água.
  ■ Verifique o colector de erva frequentemente para ver se existe desgaste ou deterioração.

ADVERTÊNCIA

Nunca, em qualquer momento, deixe que fluidos de travagem, gasolina, produtos petrolíferos, óleos de perfuração, etc., entrem em contacto com as peças de plástico. Os produtos químicos podem danificar, enfraquecer ou destruir o plástico, o que pode resultar em ferimentos graves.

LIMPAR A PARTE INFERIOR DA PLATAFORMA DO CORTADOR

1. Levantar o cortador à altura completa.
2. Ligar um conector fêmea da mangueira de água (não fornecido) ao conector macho da mangueira na plataforma do cortador.
3. Ligue o fornecimento da água.
4. Ligue o cortador e faça funcionar a total rotação, mas não accione o interruptor de auto-propulsão.
5. Faça o motor funcionar no lugar durante aproximadamente 30 segundos.
6. Desligue o motor.
7. Desligue o fornecimento da água.
8. Inspeccionar a parte inferior da plataforma do cortador para verificar se está limpa e repetir o procedimento de limpeza, se o pretender.

LUBRIFICAÇÃO

Todos os rolamentos deste produto estão lubrifi cados com um montante suficiente de lubrificante de elevado nível, de acordo com a duração de vida da unidade em condições normais de funcionamento. Logo, não é necessária mais lubrifi cação para as engrenagens.

ADVERTÊNCIA

Proteja sempre as mãos usando luvas pesadas e/ou envolvendo as extremidades cortantes da lâmina com panos e outro material ao realizar a manutenção das lâminas. O contacto com a lâmina pode resultar em graves danos corporais.

Português

SUBSTITUIR A LÂMINA DE CORTE

Ver figura 12.

Ao fazer os ajustes, tome cuidado para não prender os dedos entre as lâminas móveis ou peças fi xas do produto.

Para melhores resultados, a lâmina do corta relva deve ser mantida afi ada. Substitua uma lâmina curvada ou danifi cada de imediato.

ADVERTÊNCIA

Use apenas as lâminas de substituição aprovadas pelo fabricante do seu corta relva. Usar uma lâmina não aprovada pelo fabricante do seu corta relva é perigoso e poderia conduzir a ferimentos graves, danificar o seu corta relva e invalidar a sua garantia.

ADVERTÊNCIA

Drene primeiro o combustível antes de inclinar o cortador para substituir a lâmina.

1. Pare o motor e desligue o cabo da vela. Deixe a lâmina parar completamente.
2. Tombe o produto, assentando-o de lado (com o filtro do ar virado para cima).

3. Fixe um bloco de madeira entre a lâmina e a plataforma do corta relva para impedir que a lâmina gire.

4. Instalação: Ver figura 12a.

5. Remoção: Ver figura 12b.

NOTA: Não encaixe o bloco de madeira entre a lâmina e a tampa de plástico.

1. Usando uma tomada de 16 mm (não fornecida), desaperte o parafuso da lâmina girando o parafuso no sentido contrário ao dos ponteiros do relógio do cortador.
2. Remova o parafuso da lâmina, a arruela de pressão, ea lâmina.
3. Coloque a lâmina nova no eixo. Certifique-se que está instalada com as extremidades curvadas a apontarem para cima para a plataforma do corta relva e não para baixo para o solo.
4. Volte a montar a anilha de mola e o parafuso da lâmina no veio. Aperte o parafuso com o dedo virando-o na direção dos ponteiros do relógio conforme visto da parte inferior do corta relva.

NOTA: Certifique-se de que todas as peças são recolocadas na ordem exacta pela qual são removidas.

1. Torça o parafuso da lâmina para baixo usando uma chave dinamométrica (não fornecida) para garantir que o parafuso é apertado corretamente.
2. A torção recomendada para o parafuso da lâmina é de 40 - 45 Nm.

NOTA: Não afie as lâminas; substitua-as por itens novos. As lâminas devem estar corretamente equilibradas para evitar danos e ferimentos pessoais.

Para um adequado desempenho e longa duração, mantenha o fi Itro de ar limpo.

1. Retire a cobertura do filtro de ar empurrando para baixo a lingueta com o polegar enquanto puxa com cuidado pela cobertura.
2. Remova o filtro de ar e limpe-o em água morna com sabão. Enxague e deixe secar completamente.
3. Aplique uma camada fina de óleo de motor no filtro de ar e, em seguida, esprema-o usando um pano absorvente ou toalha de papel.
4. Reinstale o filtro do ar para dentro do suporte próprio.
5. Volte a colocar e fixe a tampa do filtro de ar. NOTA: O filtro deve ser substituído anualmente para um melhor desempenho.

TAMPA DO COMBUSTÍVEL

ADVERTÊNCIA

Um tampão do combustível com fuga é um perigo de fogo e deve ser substituído imediatamente.

O tampão do combustível contém um fi Itro não reparável e uma válvula de verifi cação. Uma tampa de combustível obstruída causará um fraco desempenho do motor. Se o desempenho melhora quando o tampão do combustível está desapertado, a válvula de verifi cação poderá ter algum defeito ou estar obstruída. Substitua o tampão do combustível, se necessário.

MUDAR O ÓLEO DO MOTOR

Ver figura 14.

Certifi que-se de que o depósito de combustível se encontra completamente vazio antes de inclinar a unidade, caso contrário, o combustível será derramado.

O óleo do motor deve ser mudado após cada 25 horas de uso. Mude o óleo quando o óleo de motor ainda estiver morno, mas não quente. Isto permite que o óleo drene rápida e completamente.

1. Remova o tampão/vareta de enchimento do óleo.
2. Vire o corta relva para o seu lado e deixe que o óleo seja drenado do buraco de enchimento de óleo para um recipiente aprovado.
3. Coloque o corta relva na vertical e volte a enchê-lo com óleo seguindo as instruções na secção Acrescentar/Verificar o Óleo.

NOTA: O óleo usado deve ser eliminado num local de eliminação aprovado. Consulte o seu revendedor de óleo local para mais informações.

MANUTENÇÃO DA VELA DE IGNICÃO

Ver figura 15.

A vela de ignição deve estar adequadamente entalhada e livre de depósitos de modo a garantir um funcionamento

Português

adequado do motor. Para verifi car:

1. Retire a tampa da vela de ignição.
2. Limpe qualquer sujidade que exista à volta da vela de ignição.

3. Remova a vela de ignição usando uma entrada da vela de ignição de 13/16 in. (não fornecida).

4. Inspezione a vela de ignição para danos e limpe com uma escova de arame antes de a reinstalar. Se o isolador estiver rachado ou lascado, a vela de ignição deve ser substituída.

NOTA: Utilize a vela de ignição de substituição recomendada (E6RTC).

1. Meça a abertura da vela. O espaço correto é de 0,71 mm - 0,79 mm. Para alargar a abertura, se necessário, dobre com cuidado o elétrodo (superior) de terra. Para diminuir a abertura, bata delicadamente o elétrodo de terra numa superfície dura.

2. Assente a vela de ignição na posição; enrosque para dentro à mão para impedir cruzamentos.

3. Aperte com a chave para comprimir a arruela. Se a vela de ignição é nova, use 1/2 volta para comprimir a arruela na quantidade apropriada. Se reutilizar uma vela de ignição antiga, use 1/8 a 1/4 de volta para uma compressão apropriada da arruela.

NOTA: Uma vela de ignição apertada de forma desadequada irá aquecer muito, o que poderá danificar o motor.

1. Reinstale o carregador da vela de ignição.

MANUTENÇÃO DA CAIXA DE VELOCIDADES

Ver figura 16.

Para assegurar um funcionamento suave das rodas, o conjunto de rodas deve ser limpo antes de se guardar o aparelho.

1. Remover o tampão de roda.
2. Remova a porca e a roda e coloque-os de lado.
3. Remova a tampa contra pó, anel E, a arruela, os pinos e a engrenagem da roda. Limpe qualquer sujidade destes itens e a extremidade do eixo de condução passando com um pano seco. Se necessário, o álcool utilizado nos primeiros socorros pode ser usado para remover qualquer sujidade mais difícil.

ADVERTÊNCIA

Não lubrificar quaisquer componentes da roda. A lubrificação pode causar os componentes da roda falhar durante o uso, o que pode resultar em danos ao produto e / ou ferimentos graves para o operador.

1. Reinstale a engrenagem da roda com as setas a ficarem de frente para o corta relva. Reinstale os pinos, a arruela, o anel-E, e a tampa contra pó.

NOTA: Certifique-se de que a engrenagem esquerda e a engrenagem direita estão nas respectivas posições correctas.

1. Reinstale a roda e a porca. Aperte a porca para a fixar.

2. Volte a montar o tampão da roda.

SUBSTITUIR AS RODAS

Ver figura 17.

ADVERTÊNCIA

Utilize apenas as rodas de substituição aprovadas pelo fabricante do seu cortador. O uso de rodas não aprovadas pelo fabricante do seu cortador é perigoso e pode resultar em ferimentos graves.

1. Pare o motor e desligue o cabo da vela. Deixe a lâmina parar completamente.
2. Remover o tampão de roda.
3. Remova a porca do eixo da roda e a seguir remova a roda.
4. Substitua com a roda nova e reinstale a porca para a fixar.

ARMAZENAR O APARELHO

30 dias ou mais

Se estiver usando um estabilizador de combustível, siga as instruções do fabricante para adicionar o estabilizador estabilizador de gasolina no tanque de combustível. Executar o motor, pelo menos, 10 minutos após a adição do estabilizador para permitir que o estabilizador para chegar ao carburador.

ADVERTÊNCIA

Não armazenar o produto com gasolina no tanque dentro de um edifício onde os vapores podem alcançar uma chama ou faísca.

Se não estiver usando um estabilizador de combustível, permita que o motor funcione até que o produto está completamente fora de gasolina.
■ Assim que o motor tiver parado, deixe que a lâmina pare totalmente e desligue a ficha da vela de ignição.
■ Coloque a válvula de combustível na posição de fecho
Vire o corta relva pelo seu lado (com o carburador para cima) e limpe as aparas de relva que se tenham acumulado na parte inferior da plataforma do corta relva.
■ Limpar a parte inferior da plataforma do cortador.
■ Limpe o corta relva com um pano seco.
■ Verifique todas as porcas, parafusos, manípulos, pregos, fixadores, etc., para confirmar se estão apertados.
- Inspeccione as peças móveis para verificar se existem danos, quebras e desgaste. Leve para reparação quaisquer peças danificadas ou em falta.
■ Guarde o corta relva numa área bem ventilada que seja limpa, seca e fora do alcance das crianças.

Português

- Não guarde o aparelho perto de materiais corrosivos tais como fertilizante ou sal.

Para baixar a pega antes de guardar:

Ver figura 18.

■ Retire a corda de arranque da guia e deixe que se recolha para o motor.
■ Tire o colector de aparas.
- Solte os fechos de liberação rápida superiores do alça superior e dobre a alça superior para baixo.
■ Liberte o fixador de libertação rápida.
- Dobre a pega inferior para a frente, para além dos rebordos dos apoios de fixação da pega, e certifique-se de que os apoios suportam a pega, de contrário existe o risco de danificar o filtro do ar.
- Feche os fechos de liberação rápida menores e deixar o suporte de apoio a alça, certificando-se de não dobrar ou torcer os cabos de controlo.

TRANSPORTE

• Pare a máquina, desconecte o cabo da vela de ignição e aguarde até que a lâmina pare completamente e deixe-a esfriar. Deixe que o motor arrefeça.
• Evvazie o depósito de combustível deixando o motor funcionar até parar. Evvazie o óleo seguindo as instruções para mudar o óleo.
• Segure a máquina para não se mover nem cair e evitar assim lesionar alguém ou danificar a máquina.

Português

Calendário de Manutenção

	Antes de cada uso	Depois de 1 mês ou de 20 horas de funcionamento	Cada 3 meses ou 50 horas de funcionamento	Cada 6 meses ou 100 horas de funcionamento	Cada 12 meses ou 300 horas de funcionamento
Verifi que óleo do motor	■
Mudar o óleo do motor		■		■
Verifique filtro de ar	■
Limpe o fi Itro de ar			■
Mudar fi Itro de ar					■
Substitua o fi Itro de combustível				■
Verifi car / ajustar a vela				■
Substituição da vela de ignição					■
Verifi car / ajustar a velocidade de ralenti					■
Verifi car / ajustar o jogo de válvulas*					■
Limpar o tanque e o fi Itro de combustível*				■
Verifi car o tubo de combustível					■
Verifi que se existem peças gastas ou danifi -cadas	■
Verifi que todos começando interlock e poder de alavanca para a funcionalidade adequada	■
Verifi que se a lâmina pára dentro de 3 segundos após a liberação do manete de potência	■

* Estes elementos apenas devem ser verificados por um centro de assistência autorizado.

NOTA: A manutenção deve ser realizada com maior frequência quando o produto é utilizado em zonas de muito pó.

Quando o motor ultrapassou os valores especificados na tabela, a manutenção de continuar a ser cíclica – segundo os intervalos de tempo ou horas especifica cadas aqui.

Português

RESOLUÇÃO DE PROBLEMAS

Problema Possível Causa Solução
Pega não está na posição correta	Pega posicionada incorretamente.	Certifique-se de que o pino da alça inferior encaixada na posição adequada.
	Botões de liberação rápida não apertados.	Aperte lidar com botões de liberação rápida.
O cortador de relva não arranca.	Não há faísca. Use faísca testador para verifi car se há bom funcionamento da vela de ignição.
	Sem gasolina. Verifi que que a válvula de combustível está pronta para se abrirEncha o corta relva com gasolina. Se o corta relva ainda assim não arrancar, contacte um agente de assistência.
	O motor é inundado. Espere 15 minutos e a seguir tente ligar o corta relva outra vez. Não escorve antes de tentar iniciar.
	Corda de arranque puxa mais difícil agora do que quando novo.	Contacte um agente de assistência.
O cortador de relva é difícil de empurrar.	Relva alta, parte traseira da estrutura do corta relva e lâmina a arrastarem em relva pesada ou a cortar a uma altura demasiado baixa.	Eleve a altura de corte.
	O conjunto da roda precisa ser limpo. Limpe o conjunto da roda.
O corta relva está a vibrar a uma velocidade superior.	A lâmina está desequilibrada. Volte a colocar a lâmina.
	Eixo do motor amolgado.	Pare o motor, retire a vela de ignição da ficha e verifi que se existem danos. Leve o aparelho para ser reparado num centro de assistência autorizado antes de reiniciar.
O cortador de relva não mistura adequadamente.	Os recortes de erva húmida fi cam colados à parte inferior da plataforma.	Espere que a erva seque antes de a cortar. Limpar a parte inferior da plataforma do cortador.
O cortador de relva não ensaca adequadamente.	Defi nição da altura de corte demasiado baixa.	Eleve a altura de corte.

Dansk

PT CONDIÇÕES DE APLICAÇÃO DA GARANTIA RYOBI®

Para além de quaisquer direitos previstos por lei resultantes da compra, este produto está coberto por uma garantia conforme descrição abaixo.

1. O período da garantia é de 24 meses para consumidores particulares e iniciase na data de compra do produto. Esta data tem de ser documentada por uma factura ou por outra prova de compra. O produto foi concebido para e destina-se apenas a consumidores particulares e uso privado. Assim, não é dada garantia em caso de utilização por profissionais ou uso comercial.

2. Para uma parte da gama de ferramentas de jardim (AC/DC) existe a possibilidade de prolongamento do período da garantia para além do período descrito acima, mediante registo no Web site www.ryobitools.eu. A elegibilidade das ferramentas para prolongamento do período da garantia é claramente visível nas lojas e/ou nas embalagens e está contida na documentação do produto. O utilizador final tem de fazer o registo online das suas ferramentas recém-adquiridas no prazo de 30 dias após a data de compra. O utilizador final pode fazer o registo para prolongamento da garantia no seu país de residência, desde que esteja listado no formulário de registo online e para os casos em que esta opção seja válida. Para além disso, os utilizadores finais têm de autorizar o armazenamento dos dados cujo preenchimento lhes for solicitado online e têm de aceitar os termos e as condições. O recibo de confirmação do registo é enviado por e-mail e, em conjunto com a factura original ostentando a data de compra, servirá de prova do prolongamento da garantia.

3. A garantia cobre todos os defeitos do produto durante o período da garantia devidos a defeitos de fabrico ou de material à data da compra. A garantia está limitada à reparação e/ou substituição e não inclui quaisquer outras obrigações, incluindo mas não se limitando a, perdas complementares ou indirectas. A garantia não é válida se o produto tiver sido utilizado incorrectamente, utilizado de forma contrária ao Manual de Instruções ou se as respectivas ligações tiverem sido feitas incorrectamente. Esta garantia não se aplica ao seguinte:

- quaisquer danos ao produto que sejam resultado de manutenção incorrecta - qualquer produto que tenha sido alterado ou modificado

- qualquer produto cujas marcações de identificação de origem (marca comercial, número de série) tiverem sido apagadas, alteradas ou retiradas

- quaisquer danos causados pelo incumprimento do Manual de Instruções - qualquer produto que não seja da Comunidade Europeia

- qualquer produto ao qual tenha sido feita, ou tentada fazer, uma reparação por outra pessoa que não um profissional habilitado ou sem autorização prévia da Techtronic Industries.

- qualquer produto ligado a uma fonte de alimentação eléctrica incorrecta (Amperes, Voltagem e Frequência)

- qualquer produto utilizado com uma mistura de combustível incorrecta (combustível, óleo, percentagem de óleo)

- qualquer dano causado por influências externas (químicas, físicas, impactos) ou substâncias estranhas

- desgaste e degradação normal de sobresselentes

- utilização incorrecta, sobrecarga da ferramenta

- utilização de acessórios ou peças não aprovados

- quaisquer ajustes periódicos a, ou limpeza de manutenção de, carburadores - Componentes (peças e acessórios) sujeitos a desgaste e degradação natural, incluindo mas não se limitando a, maçanetas anti-choque, correias de transmissão, embraiagens, lâminas de recortadores de sebes ou cortarelvas, ameses, cabos de acelerador, escovas de carvão, cabos eléctricos, dentes, anilhas de feltro, pinos de engate, ventoinhas do soprador, tubos do soprador e do aspirador, cintas e sacos do aspirador, barras de guia, correntes de serra, mangueiras, peças de ligação, bocais de pulverização, rodas, varinhas de pulverização, bobinas interiores, bobinas exteriores, linhas de corte, velas de ignição, filtros do ar, filtros de gasolina, lâminas trituradoras, etc.

1. Para assistência, o produto tem de ser enviado para, ou apresentado em, um posto de assistência autorizado RYOBI, conforme listado para cada país na lista de moradas de postos de assistência seguinte. Nalguns países, o seu concessionário RYOBI local encarrega-se de enviar o produto para a organização de assistência RYOBI. Quando enviar um produto para um posto de assistência RYOBI, o produto deve ser embalado de forma segura, sem conter nenhuns conteúdos perigosos (por exemplo, gasolina), marcado com o endereço do remetente e acompanhado por uma breve descrição da avaria.

2. Uma reparação/substituição ao abrigo desta garantia é gratuita. Não constitui um prolongamento a, nem um novo início de, o período da garantia. As peças ou ferramentas substituídas tornam-se propriedade nossa. Nalguns países, o remetente terá de pagar os custos de entrega ou a remessa postal. Os seus direitos previstos por lei resultantes da compra da ferramenta mantêm-se inalterados

3. Esta garantia é válida na Comunidade Europeia, Suíça, Islândia, Noruega, Liechtenstein, Turquia e Rússia. Fora destas áreas, entre em contacto com o seu concessionário autorizado RYOBI para determinar se existe outra garantia aplicável.

CENTRO DE ASSISTÊNCIA AUTORIZADO

Para encontrar um centro de assistência autorizado próximo de si, visite http://pt.ryobitools.eu/header/service-and-support/service-agents.

DA RYOBI® BETINGELSER FOR GARANTI

DECLARAÇÃO DE CONFORMIDADE

Techtronic Industries GmbH

Pelo presente declaramos que os produtos

se encontra em conformidade com as seguintes Directivas Europeias e normas harmoizadas

2006/42/EC, 2000/14/EC, 2005/88/EC, 2016/1628/EU, 2011/65/EU, 2014/30/

EU, EN ISO 5395-1:2013+A1:2018, EN ISO 5395-2:2013 +A1:2016+A2:2017,

EN ISO 14982:2009, EN 50581:2012

Nivel de potência sonora medido: 94,39 dB (A)

Nível de potência sonora garantido: 98,0 dB (A)

Método de avaliação de conformidade para o anexo VI Directiva 2000/14/EC alterada por 2005/88/EC.

Nome da entidade notificada:

SOCIETE NATIONALE DE CERTIFICATION ET

D'HOMOLOGATION S.À.R.L. (SNCH)

Morada da entidade notificada:

1. Route de Luxembourg, L-5230 Sandweiler

CE

Sven Eschrich

Autorizado para compilar o ficheiro técnico:

Alexander Krug, Administrador Executivo

Techtronic Industries GmbH
