KÄYTTÖOHJE RLM53190YV RYOBI

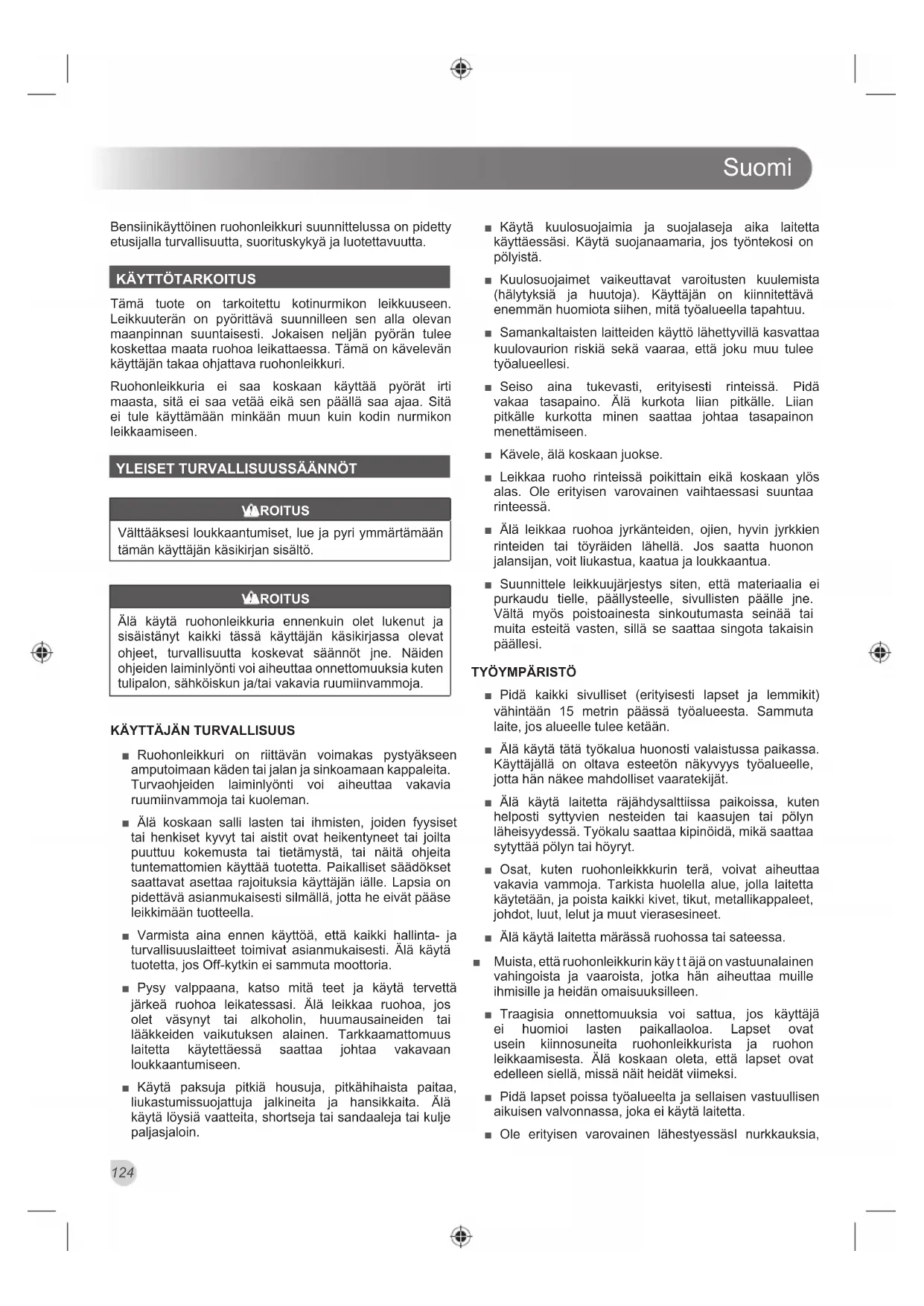

Bensiinikäyttöinen ruohonleikkuri suunnittelussa on pidetty etusijalla turvallisuutta, suorituskykyä ja luotettavuutta.

KÄYTTÖTARKOITUS

Tämä tuote on tarkoitettu kotinurmikon leikkuuseen. Leikkuuterän on pyörittävä suunnilleen sen alla olevan maanpinnan suuntaisesti. Jokaisen neljän pyörän tulee koskettaa maata ruohoa leikattaessa. Tämä on kävelevän käyttäjän takaa ohjattava ruohonleikkuri.

Ruohonleikkuria ei saa koskaan käyttää pyörät irti maasta, sitä ei saa vetää eikä sen päällä saa ajaa. Sitä ei tule käyttämään minkään muun kuin kodin nurmikon leikkaamiseen.

YLEISET TURVALLISUUUSSÄÄNNÖT

VAROITUS

Välttääksesi loukkaantumiset, lue ja pyri ymmärtämään tämän käyttäjän käsikirjan sisältö.

VAROITUS

Älä käytä ruohonleikkuria ennenkuin olet lukenut ja sisäistänyt kaikki tässä käyttäjän käsikirjassa olevat ohjeet, turvallisuutta koskevat säännöt jne. Näiden ohjeiden laiminlyönti voi aiheuttaa onnettomuuksia kuten tulipalon, sähköiskun ja/tai vakavia ruumiinvammoja.

KÄYTTÄJÄN TURVALLISUUS

■ Ruohonleikkuri on riittävän voimakas pystyäkseen amputoimaan käden tai jalan ja sinkoamaan kappaleita. Turvaohjeiden laiminlyönti voi aiheuttaa vakavia ruumiinvammoja tai kuoleman.
- Älä koskaan salli lasten tai ihmisten, joiden fyysiset tai henkiset kyvyt tai aistit ovat heikentyneet tai joilta puuttuu kokemusta tai tietämystä, tai näitä ohjeita tuntemattomien käyttää tuotetta. Paikalliset säädökset saattavat asettaa rajoituksia käyttäjän iälle. Lapsia on pidettävä asianmukaisesti silmällä, jotta he eivät pääse leikkimään tuotteella.
■ Varmista aina ennen käyttöä, että kaikki hallinta- ja turvallisuuslaitteet toimivat asianmukaisesti. Älä käytä tuotetta, jos Off-kytkin ei sammuta moottoria.
■ Pysy valppaana, katso mitä teet ja käytä tervettä järkeä ruohoa leikatessasi. Älä leikkaa ruohoa, jos olet väsynyt tai alkoholin, huumausaineiden tai lääkkeiden vaikutuksen alainen. Tarkkaamattomuus laitetta käytettäessä saattaa johtaa vakavaan loukkaantumiseen.
Käytä paksuja pitkiä housuja, pitkähihaista paitaa, liukastumissuojattuja jalkineita ja hansikkaita. Älä käytä löysiä vaatteita, shortseja tai sandaaleja tai kulje paljasjaloin.

• Käytä kuulosuojaimia ja suojalaseja aika laitetta käyttäessäsi. Käytä suojanaamaria, jos työntekosi on pölyistä.
  ■ Kuulosuojaimet vaikeuttavat varoitusten kuulemista (hälytyksiä ja huutoja). Käyttäjän on kiinnitettävä enemmän huomiota siihen, mitä työalueella tapahtuu.
  Samankaltaisten laitteiden käyttö lähettyvillä kasvattaa kuulovaurion riskiä sekä vaaraa, että joku muu tulee työalueellesi.
  ■ Seiso aina tukevasti, erityisesti rinteissä. Pidä vakaa tasapaino. Älä kurkota liian pitkälle. Liian pitkälle kurkotta minen saattaa johtaa tasapainon menettämiseen.
  ■ Kävele, älä koskaan juokse.
  ■ Leikkaa ruoho rinteissä poikittain eikä koskaan ylös alas. Ole erityisen varovainen vaihtaessasi suuntaa rinteessä.
• Älä leikkaa ruohoa jyrkänteiden, ojien, hyvin jyrkkien rinteiden tai töyräiden lähellä. Jos saatta huonon jalansijan, voit liukastua, kaatua ja loukkaantua.
  ■ Suunnittele leikkuujärjestys siten, että materiaalia ei purkaudu tielle, päällysteelle, sivullisten päälle jne. Vältä myös poistoainesta sinkoutumasta seinää tai muita esteitä vasten, sillä se saattaa singota takaisin päällesi.

TYÖYMPÄRISTÖ

• Pidä kaikki sivulliset (erityisesti lapset ja lemmikit) vähintään 15 metrin päässä työalueesta. Sammuta laite, jos alueelle tulee ketään.
• Älä käytä tätä työkalua huonosti valaistussa paikassa. Käyttäjällä on oltava esteetön näkyvyys työalueelle, jotta hän näkee mahdolliset vaaratekijät.
• Älä käytä laitetta räjähdysalttiissa paikoissa, kuten helposti syttyvien nesteiden tai kaasujen tai pölyn läheisyydessä. Työkalu saattaa kipinöidä, mikä saattaa sytyttää pölyn tai höyryt.
  ■ Osat, kuten ruohonleikkurin terä, voivat aiheuttaa vakavia vammoja. Tarkista huolella alue, jolla laitetta käytetään, ja poista kaikki kivet, tikut, metallikappaleet, johdot, luut, lelut ja muut vierasesineet.
• Älä käytä laitetta märässä ruohossa tai sateessa.

■ Muista, että ruohonleikkurin käy t t äjä on vastuunalainen vahingoista ja vaaroista, jotka hän aiheuttaa muille ihmisille ja heidän omaisuksilleen.
■ Traagisia onnettomuuksia voi sattua, jos käyttäjä ei huomioi lasten paikallaoloa. Lapset ovat usein kiinnosuneita ruohonleikkurista ja ruohon leikkaamisesta. Älä koskaan oleta, että lapset ovat edelleen siellä, missä näit heidät viimeksi.
- Pidä lapset poissa työalueelta ja sellaisen vastuullisen aikuisen valvonnassa, joka ei käytä laitetta.
■ Ole erityisen varovainen lähestyessäsl nurkkauksia,

Suomi

pensaita, puita ja muita esteitä, joiden takana saattaa olla lapsi.

- Pidä työalue siistinä. Epäjärjestyksessä olevat ja pimeät alueet myötävaikuttavat onnettomuuksiin.

RUOHONLEIKKURIN TURVALLISUUSVAROITUKSET

Tarkista laite aina ennen käyttöä silmämääräisesti terien, terän pulttien ja leikkuuosan kulumisen ja vaurioiden varalta. Tarkista tuote ennen käyttöä ja usein käytön aikana.

■ Vaihda kuluneet tai vioittuneet terät ja pultit sarjoina säilyttääksesi tasapainon.

Varmista aina, että ruuvit ja mutterit ovat tiukasti kiinni, jotta leikkuri olisi aina turvallinen ja käyttövalmis.

Tarkista ruohonkeräin säännöllisesti kulumisen, reikien ja rappeutumisen varalta. Tämä voi saada kappaleita sinkoutumaan käyttäjää kohti.

■ Vaihda kuluneet ja vioittuneet osat ennen tuotteen käyttöä.

- Älä koskaan käytä ruohonleikkuria, jos turvakahvan vapauttaminen ei pysäytä moottoria.

- Älä käytä tuotetta ilman koko ruohonkokooja tai vartija itsestään sulkeutuva poistoaukon paikallaan.

- Älä käytä tuotetta paikassa, jossa on salamaniskun vaara.

- Älä pakota tuotetta. Se hoitaa työt paremmin ja turvallisemmin sillä vauhdilla, jota varten se on suunniteltu.

- Älä ylikuormita ruohonleikkuria. Pitkän, paksun ruohon leikkaaminen voi hidastaa moottorin nopeutta tai saada sen sammumaan. Kun leikkaat pitkää, paksua ruohoa, voit vähentää kuormitusta leikkaamalla ensin korkeammalla leikkuukorkeudella. Viittaa terän korkeuden säätöön.

■ Pysäytä terä, kun ylität sorapintoja.

- Älä vedä tuotetta takaperin ellei se ole täysin välttämätöntä. Jos laitetta on peruutettava seinän tai esteen luota, katso ensin alas ja taaksesi, jotta et kompastu tai vedä laitetta jaloillesi.

Pysäytä terä(t), jos laitetta on kallistettava ylitettäessä muita kuin ruohopintoja tai ennen kuin kuljetat laitetta leikkausalueelle tai sieltä takaisin.

- Älä koskaan käytä laitetta, jos suojat tai suojukset ovat epäkunnossa tai ilman suojalaitteita, kuten ohjauslevyjä ja/tai ruohonkerääjää.

Käynnistä moottori varoen ohjeiden mukaisesti ja pidä kädet ja jalat poissa leikkualueelta. Pidä ruohonkeruuaukko aina vapaana.

- Älä koskaan kanna ruohonleikkuria silloin, kun se on käynnissä.

■ Vältä koloja, uria, möykkyjä, kiviä ja muita piilossa olevia esteitä. Epätasaisessa maastossa voit liukastua,

kaatua ja loukkaantua.

■ Kun leikkuri ei ole käytössä, se tulee säilyttää hyvin ilmastoidussa, kuivassa ja lukitussa paikassa poissa lasten ulottuvilta.

Noudata valmistajan käyttöohjeita ja lisäosien asentamista koskevia ohjeita. Käytä ainoastaan valmistajan hyväksymiä lisäosia.

- Älä käytä moottoria suljetussa tilassa, mihin voi kerääntyä vaarallisia häkähöyryjä.

- Älä muuta moottorin säätimen asetuksia tai käytä moottoria ylikierroksilla.

- Älä kallista ruohonleikkuria käynnistäessäsi moottoria tai moottorin käydessä. Tämä paljastaa terät ja lisää kappaleiden sinkoutumisvaaraa.

- Älä käynnistä moottoria silloin, kun seisot ruohonkeruuaukon edessä.

■ Sammuta moottori, irrota sytytystulpan johto ja odota, kunnes terä pysähtyy täysin, ja anna sen jäähtyä seuraavissa tapauksissa:

- aina kun jätät tuotteen valvomatta

- ennen tukkeiden poistoa ja poistokuilun avaamista

- ennen tuotteen tarkastusta, puhdistusta ja huoltoa

- törmättyäsi vieraaseen esineeseen; tarkista laite vaurioiden varalta ja suorita tarpeelliset korjaukset ennen laitteen käynnistämistä ja käyttöä

- ennen ruohonkeräimen tyhjentämistä.

- ennen tankkausta

■ Jos tuote alkaa täristä epänormaalisti (tarkista välittömästi)

• tarkista vaurioiden varalta

• vaihda tai korjaa kaikki vioittuneet osat

- tarkista, onko jokin osa löysällä, ja kiristä tarvittaessa

■ Jos laite osuu vierasesineeseen, noudata seuraavia vaiheita:

- Pysäytä moottori ja irrota sytytystulpan kaapeli.

- Tarkista laite huolella vaurioiden varalta.

- Huolla mahdolliset vauriot ennen uudelleen käyttöä.

■ Anna moottorin jäähtyä ennen kuin varastoit sen suljettuun tilaan.

■ Jotta tulipalon vaara pienenisi, pidä moottori, äänenvaimennin ja bensiinin säilytysalue puhtaana ruohosta, lehdistä ja rasvasta.

■ Jos polttoainesäiliö tyhjennetään, tee se ulkona.

■ Sammuta moottori ja irrota sytytystulpan kaapeli ennen kuin teet mitään säätöjä, jätät tuotteen valvomatta, vaihdat lisävarusteita tai kuljetat tai varastoit ruohonleikkurin. Tällaiset varotoimet pienentävät sitä vaaraa, että kone käynnistyisi vahingossa.

Tämä tuote on erittäin äänekäs ja saattaa vahingoittaa kuuloa pysyvästi, jos ei noudateta ohjeita altistumisen rajoittamiseksi ja melutason alentamiseksi ja jos ei käytetä kuulosuojaimia.

Suomi

HUOLTO

Ainoastaan pätevien huoltohenkilöiden tulee huoltaa ruohonleikkuri. Epäpätevien henkilöiden huoltoja korjaustoimet voivat johtaa leikkurin käyttäjään kohdistuviin vakaviin vammaihin tai leikkurin vioittumiseen.
- Käytä huollossa ainoastaan alkuperäisiä valmistajan tuottamia varaosia. Hyväksymättömien osien käyttö voi johtaa leikkurin käyttäjään kohdistuviin vakaviin vammoihin tai leikkurin vioittumiseen.

HUOMAUTUS: Suorita ainoastaan tässä käsikirjassa luetellut toimet. Kun tuote vaatii huoltoa, vie tuote valtuutettuun huoltoon.

Säilytä tämä käsikirja tulevaa käyttöä varten. Pidä ne aina saatavilla ja neuvo muita ruohonleikkurin käyttäjiä lukemaan ne. Mikäli lainaat työkalun, lainaa myös sen mukana toimittu käyttäjän käsikirja.

SYMBOLIT

Laitteessa saattaa olla joitakin seuraavista symboleista. Tutustu niihin ja opi niiden merkitys. Kun ymmärrät ne oikein, osaat käyttää tuotetta paremmin ja turvallisemmin.

Käyttäjän turvallisuutta koskeva varoitus.

Onnettomuusvaarojen vähentämiseksi tämän käsikirjan sisältö on ehdottomasti luettava ja ymmärrettävä ennen työkalun käyttöä.

Pidä kaikki ruumiinosat ja vaatteet erossa kaikesta vyöt tai muiden liikkuvien osien.

Vahinkojen välttämiseksi, pysy kaukana liikkuvista osista aina. Varmista, ettei työskentelyalueella ole virtajohtoja ja -kaapeleita. Muutoin seurauksena voi olla vakava loukkaantuminen.

Vaara! Pidä kädet ja jalat kaukana.

Sinulla on lupa suorittaa ainoastaan tässä käsikirjassa kuvattuja säätöjä ja korjauksia. Jos laite vaatii muuta huoltoa, vie se valtuutettuun huoltopisteeseen. Pidä kädet kaukana teristä.

Kimmokevaara. Pidä kaikki sivulliset vähintään 15 m:n päässä.

Vähennä loukkaantumisen ja rikkoutumisen riskiä olemalla koskettamatta mitään kuumaa pintaa.

Älä tupakoi; pysy kaukana avotulesta ja kipinöistä.

Liikkuu, kun keräin on tyhjä

Pysähtyy, kun keräin on täysi.

Älä kosketa kuumaa metallipintaa.

Varo teräviä teriä. Terät jatkavat pyörimistä koneen sammuttamisen jälkeen. Ennen kuin alat tehdä tuotteen huoltotöitä, irrota sytytystulpan hattu.

Irrota polttoainesäiliön tulppa hitaasti.

Kaada säiliöön polttoainetta varoen.

Aseta säädettävä kaasuvipu suurimmalle nopeudelle.

Paina pumppauspalloa voimakkaasti 3 kertaa.

Pidä tehovivun alas kahvaa vasten.

Nyi käynnistysnarua, kunnes moottori käynnistyy.

Leikkaa ruoho rinteissä poikittain eikä koskaan ylös alas.

Poista esineet, jotk voivat sinkoutua pyörivästä terästä. Pidä tarkkailijat turvallisessa etäisyydessä tuotteesta.

Polttoaine ja sen huurut syttyvät ja räjähtävät erittäin helposti.

Polttoaine ja sen huurut syttyvät ja räjähtävät erittäin helposti. Tuli voi aiheuttaa vakavia palovammoja tai kuoleman.

Käytä lyijytöntä autoille tarkoitettua, vähintään 87 ([R+M]/2) oktaanin bensiiniä.

Suomi

Käytä SAE 30 tai 10W-30 API-SJ öljyä.

Tämä työkalu on sen EU-maan kaikkien sääntömääräisten standardien mukainen, josta se on ostettu.

EurAsian-vaatimustenmukaisuusmerkki

Ukrainalainen säädöstenmukaisuusmerkintä

Pidä virtakytkintä vipu. Sammuta laite vapauttamalla kaasuvipu.

Itseliikkuva: Ruohonleikkuri kulkee itsestään, kun ohjausvipu on vedetty kohti kahvaa.

Taattu äänenteho on 98 dB.

Pysäytä tuote.

Avaa ja sulje polttoainehana

Säädettävä kaasuvipu

Säädettävä voimansiirtovipu

Vaihtoterän osanumero.

KÄYTTÖÖN LIITTYVÄT RISKIT

Vaikka tuotetta käytettäisiin ohjeiden mukaisesti, ei ole mahdollista täysin eliminoida tiettyjä käyttöön liittyviä riskitekijöitä. Käytössä voi aiheutua seuraavia vaaroja, ja käyttäjän tulee kiinnittää erityistä huomiota niiden välttämiseen:

Tärinän aiheuttama vamma. Käytä aina työhön sopivaa laitetta, käytä nimettyjä kahvoja ja rajoita työaikaa sekä altistumista.
■ Melulle altistumisesta aiheutunut kuulovamma. Käytä suojalaseja ja rajoita altistumista.
■ leikkuuterää koskettamisesta aiheutuva vamma
■ Sinkoutuneiden roskien aiheuttama vamma

RISKIEN VÄHENTÄMINEN

Raporttien mukaan käsikäyttöisten laitteiden tärinä voi joidenkin kohdalla myötävaikuttaa Raynaud's Syndromen (Raynaudin oireen) ilmenemiseen. Oireita ovat pistely, turtuus ja sormien kalpeneminen, yleensä kylmässä ilmassa. Perinnölliset tekijät, kylmyys ja kosteus, ruokavalio, tupakointi sekä työtavat voivat kaikki myötävaikuttaa näiden oireiden ilmenemiseen. Käyttäjä voi ehkäistä tärinän aiheuttamia vaikutuksia seuraavasti:

• Pidä itsesi lämpimänä kylmällä säällä. Käytä tuotteen käytön aikana käsineitä, jotta kätesi ja ranteesi pysyvät lämpöisinä. Raporttien mukaan kylmä ilma on tärkeä tekijä Raynaud's Syndromen (Raunaudin oireiden) ilmenemisessä.
• Harjoita kunkin käyttöjakson jälkeen liikuntaa, jotta verenkierto lisääntyisi.
• Pidä työn aikana säännöllisesti taukoja. Rajoita päivittäisen tärinän määrä.

Jos mitään yllä mainittuja oireita ilmenee, lopeta heti laitteen käyttö ja kerro oireista lääkärille.

VAROITUS

Laitteen pitkittynyt käyttö voi aiheuttaa tai vaikeuttaa vammoja. Kun käytät mitä tahansa laitetta pitkiä aikoja, muista pitää säännöllisiä taukoja.

AROITUS

Älä yritä käyttää tätä työkalua ennen, kuin olet lukenut ja ymmärtänyt tämän käyttäjän käsikirjan sisällön. Jos et ymmärrä käyttöohjeen varoituksia ja ohjeita, älä käytä tätä tuotetta. Soita RYOBIn asiakaspalveluun ja pyydä apua.

Suomi

KUVAUS

Katso kuvaa 1.

1. Sivulla oleva poisto-ohjain

2. Ryypytinnuppi

3. Polttoainesäiliön korkki

4. Käynnistyskahva

5. Öljytulppa/mittatikku

6. Korkeudensäätövipu

7. Pikaliitin

8. Kaasuvipu

9. Kädensija

10. Omalla käyttövoimalla liikkuva

11. Narun ohjausnuppi

12. Taka poistoaukko

13. Ruohonkeräin

14. Polttoainehana

15. Sokka

16. Ilmansuodatin

17. Silppuripistoke

18. Tapit

19. Sivulla oleva poistoluukku

20. Sivulla olevan poisto-ohjaimen koukut

21. Sivulla olevan poistoluukun avaaminen

22. Sytytystulpan suojus

23. Säädettävä kaasuvipu

24. Säädettävä voimansiirtovipu

25. Johdon pidätyskiinnike

26. Lukitusmekanismi

KOKOONPANO

PAKKAUKSEN PURKAMINEN

Tämä laite on koottava.

■ Tarkista tuote huolella ja varmista, että se ei ole vioittunut kuljetuksen aikana.
■ Jos osia puuttuu, älä käytä työkalua ennen, kuin olet hankkinut puuttuvan osan.

VAROITUS

Jos osia puuttuu, älä käytä työkalua ennen, kuin olet hankkinut puuttuvan osan. Jos tuotetta käytetään osan puuttuessa tai ollessa viallisia, käyttäjä voi loukkaantua vakavasti.

VROITUS

Älä yritä tehdä muutoksia työkaluun tai liittää siihen lisävarusteita, joita ei suositella käytettäväksi tämän tuotteen kanssa. Jokainen sellainen muutos tai korjaus on väärinkäyttöä ja voi johtaa vaarallisiin, vakaviin loukkaantumisiin johtaviin tilanteisiin.

VAROITUS

Tuote turvajärjestelmät tai ominaisuuksia ei saa peukaloida tai vammaisia.

VAROITUS

Älä koskaan kytke tai säädä mitään lisälaitteita tuotteen ollessa käynnissä. Jos moottoria ei sammuteta, seurauksena voi olla vakava loukkaantuminen.

VAROITUS

Irrota sytytystulpan johdin aina, kun asennat osia.

VAROITUS

Älä koskaan käytä ruohonleikkuria ilman, että asianmukaiset suojalaitteet ovat paikoillaan ja toimivat. Älä koskaan käytä leikkuria, jos turvalaitteet ovat viallisia. Tämän tuotteen käyttö silloin, kun osat ovat viallisia tai niitä puuttuu, voi johtaa vakavaan loukkaantumiseen.

KAHVAN ASENTAMINEN

Katso kuvaa 2.

1. Aseta kahvat asianmukaisiin käyttöasentoihin ja kiristä nupeilla. Varmista, että alemman aisan lukkosokka on työnnetty kannattimen aukkoon.
2. Aseta pikalukot paikoilleen ja varmista niiden kiinnitys kiristämällä pikakiinnitysnupit.
   HUOMAUTUS: Varo, ettei johto jää puristuksiin tai jumiin.
3. Aseta johdon pidätyskiinnike kädensijaan.
4. Aseta johdot pidätyskiinnikkeeseen.
5. Aseta käynnistysnaru kahvan ohjaimeen.
6. Asenna ruohonkeräin.

SILPPURIPISTOKKEEN ASENTAMINEN (SILPPURIN KÄYTTÖÄ VARTEN)

Katso kuvaa 3.

HUOMAUTUS: Kun käytät silppuripistoketta, älä asenna sivulla olevaa poisto-ohjainta tai ruoholaatikkoa.

1. Pidä taempaa purkuluukkua ylhäällä.
2. Ota kiinni silppurin pistokkeen kahvasta ja asenna se kuvan mukaisesti lievässä kulmassa.
3. Työnnä silppuripistoke tukevasti paikoilleen.
4. Laske taempi purkuluukku alas.

RUOHONKERÄIMEN KOKOAMINEN

1. Työnnä muoviset kiinnikkeet metallikehyksen päälle.
2. Napsauta loput ruohonkeräimen osat paikoilleen.

Suomi

RUOHOLAATIKON ASENTAMINEN (PUSSITUSKÄYT-TÖÄ VARTEN)

Katso kuvaa 4.

HUOMAUTUS: Kun käytät ruohonkeräintä, älä asenna sivulla olevaa poisto-ohjainta tai silppuripistoketta. Varmista myös, että sivulla oleva purkuluukku on suljettu tiukasti.

1. Nosta taka poistoaukko
2. Nosta ruohonkerääjää sen kahvasta ja aseta se takaluukun alle niin, että ruohonkerääjässä olevat koukut tarttuvat takaluukun saranatankoon.
3. Vapauta takaluukkua. Kun ruohonkerääjä on oikein paikallaan, siinä olevat koukut ovat tukevasti kiinni takaluukun saranatangossa.
4. Varmista, että takaluukku on täysin kiinnittynyt ruohonkerääjään. Varmista, että takaluukun ja ruohonkerääjän välillä ei ole aukkoa.

SIVULLA OLEVAN POISTO-OHJAIMEN ASENTAMINEN (SIVUPOISTOA VARTEN)

Katso kuvaa 9.

HUOMAUTUS: Kun käytät sivulla olevaa poisto-ohjainta, älä asenna ruohonkeräintä. Silppuripistokkeen tulee pysyä asennettuna.

HUOMAUTUS: Kun sivupurkutoiminnon ruohonohjain ei ole käytössä, varmista, että sivupurkuluukku on lukittuna.

1. Paina toisella kädellä lukitusmekanismi alas ja nosta toisella kädellä sivupurkuluukku.
2. Kohdista ruohonohjaimen koukut luukun alapuolella olevan saranatapin kanssa.
3. Laske ohjainta, kunnes sen koukut lukittuvat silppurin luukun saranatappiin.
4. Vapauta ruohonohjain ja sivulla oleva purkuluukku.

HUOMAUTUS: Puhdista lukitusmekanismi aina käytön jälkeen ja tarkista, että se toimii moitteettomasti.

KÄYTTÖ

POLTTOAINE JA POLTTOAINEEN LISÄÄMINEN

VAROITUS

Käsittele polttoainetta aina varoen; sen syttyy erittäin helposti.

■ Käytä tuoretta polttoainetta.
■ Säilytä polttoainetta astioissa, jotka on erityisesti suunniteltu siihen.
■ Lisää polttoainetta aina ulkona. Älä hengitä polttoaineen höyryjä. Älä tupakoi; pysy kaukana avotulesta ja kipinöistä.
- Älä päästä bensiiniä tai öljyä ihollesi.
- Älä päästä bensiiniä tai öljyä silmiisi. Jos bensiiniä tai öljyä joutuu silmiin, pese ne välittömästi puhtaalla vedellä. Jos ärsytystä jatkuu, käänny välittömästi lääkärin puoleen.

■ Siivoa valunut bensiini välittömästi.

SÄILIÖN TÄYTTÄMINEN

Katso kuvaa 5.

VAROITUS

Sammuta moottori aina ennen polttoaineen lisäämistä. Anna moottorin ja pakojärjestelmän jäähtyä ennen polttoaineen lisäämistä. Älä koskaan irrota polttoainesäiliön korkkia tai lisää polttoainetta laitteeseen, jos se on käynnissä tai sen moottori on kuuma. Siirry vähintään 9 metrin (30 jalkaa) päähän polttoaineen lisäyspaikasta ennen kuin käynnistät moottorin. Älä tupakoi. Muutoin seurauksena voi olla vakava loukkaantuminen.

VAROITUS

Älä ylitäytä. Täytä polttoainesäiliö 25 mm yläreunan alapuolella polttoaineen kaulan. Älä koskaan kallista ruohonleikkuria tankkauksen jälkeen yli 25 astetta, sillä muutoin siitä voi vuotaa polttoainetta, mikä aiheuttaa tulipalon vaaran jne.

1. Puhdista polttoainesäiliön tulpan ympärillä oleva pinta saastumisen estämiseksi.
2. Irrota polttoainesäiliön tulppa hitaasti paineen vapauttamiseksi ja estääksesi polttoaineen pääsyn ulos tulpan ympäriltä. Aseta korkki puhtaalle pinnalle.
3. Kaada säiliöön polttoainetta varoen. Vältä läikyttämästä.
4. Puhdista ja tarkista tiiviste ja kiinnitä kaikki polttoaine- ja muiden säiliöiden tulpat huolella.
5. Pyyhi pois läikkynyt polttoaine. Siirry 9 metrin päähän täyttöpaikasta ennen moottorin käynnistämistä.

HUOMAUTUS: On normaalia, että moottorista tulee savua sen ensimmäisen käytön aikana ja sen jälkeen.

MOOTTORIÖLJYN LISÄÄMINEN/TARKISTAMINEN

Katso kuvaa 5.

Moottoriöljyllä on suuri vaikutus moottorin suorituskykyyn ja kestoon. Suosittelemme SAE 10W-30 yleiskäyttöön kaikissa lämpötiloissa. Käytä aina 4-sykli moottoriöljy, joka täyttää tai ylittää vaatimukset API-luokitus SJ.

HUOMAUTUS: Puhdistusaineettomat ja kaksitahtimoottoriöljyt vahingoittavat moottoria, eikä niitä tule käyttää.

Moottoriöljyn lisääminen:

1. Sijoita ruohonleikkuri tasaiselle pinnalle ja varmista, että öljytulpan/mittatikun ympäristön on puhdas.
2. Irrota öljypullon korkki ja tiiviste.
3. Avaa öljy korkki / mittatikku kiertämällä sitä 90 astetta vastapäivään. Irrota öljyn täyttötulppa/mittatikku.
4. Lisää öljyä hitaasti. Täytä mittatikun "Full"-viivaan saakka. Älä ylitäytä.

HUOMAUTUS: Kun tarkistat öljyntason, työnnä mittatikku öljyntäyttöaukkoon mutta älä ruuvaa sitä kiinni.

Suomi

1. Asenna ja kiinnitä öljy korkki / mittatikku kiertämällä sitä 90 astetta myötäpäivään.

Moottoriöljyn tarkistaminen:

■ Sijoita ruohonleikkuri tasaiselle pinnalle ja varmista, että öljytulpan/mittatikun ympäristön on puhdas.
- Irrota öljyn täyttötulppa/mittatikku. Pyyhi puhtaaksi ja aseta takaisin öljyntäyttöaukkoon mutta älä ruuvaa kiinni.
- Irrota öljytulppa/mittatikku uudelleen ja tarkista öljyntaso. Jos säiliössä ei ole riittävästi öljyä, lisää öljyä sopivaan tasoon, kunnes taso on oikea.

RUOHONLEIKKURIN KÄYNNISTÄMINEN/SAMMUTUS

Katso kuvaa 5.

VAROITUS

Älä koskaan käynnistä tai käytä moottoria suljetussa tai huonosti tuuletetussa tilassa; pakokaasujen hengittäminen voi tappaa.

HUOMAUTUS: Moottorissa on polttoainehana. Kun ruohonleikkurin käyttö on loppunut, sulje polttoainehana.

Moottorin käynnistäminen

1. Avaa polttoainehana.
2. Aseta säädettävä kaasuvipu suurimmalle nopeudelle.
3. Paina pumppauspalloa 3 kertaa.
   HUOMAUTUS: Tätä vaihetta ei tavallisesti tarvita, kun käynnistetään moottoria jota on jo käytetty muutaman minuutin.
4. Pidä tehovivun alas kahvaa vasten.
5. Nykäise käynnistimen kahvasta siten, että moottori käynnistyy. Vapauta käynnistysnaru hitaasti, jotta se ei palaudu voimalla.
   HUOMAUTUS: Esitäyttö voidaan joutua toistamaan kylmällä säällä. Lämpimällä säällä liiallinen esitäyttä voi kastella moottorin, jolloin se ei käynnisty. Jos moottori kastuu, odota muutama minuutti ennen kuin yrität käynnistää sitä äläkä toista esitäyttöä.

Moottorin pysäyttäminen

1. Sammuta laite vapauttamalla kaasuvipu.
2. Sulje polttoainehana.

SÄÄDETTÄVÄN KAASUN KÄYTTÖ

Katso kuvaa 19.

Kahvan säädettävällä kaasuvivulla käyttäjä voi säätää ainoastaan moottorin nopeutta, ja se tulee säätää täysille ruohonleikkuria käynnistettäessä ja ruohoa leikattaessa.
■ Moottori ei sammu säädettävästä kaasuvivusta. Moottori pysäytetään löysäämällä kädensijan tehonsäätövipu.

KÄYTTÄMÄLLÄ VAIHTEISTOA

Katso kuvaa 20.

• Kädensijan säädettävällä voimansiirtovivulla käyttäjä voi muuttaa voimansiirtoa.
• Älä muuta vivun asentoa, jos laite ei ole käynnissä; muutoin vipu voi vioittua.
  ■ Jos ruoho on pitempää, vähennä voimansiirtoa ja lisää moottorin nopeutta.

TUOTTEEN LIIKUTTAMINEN

Katso kuvaa 6.

■ Liikkuminen moottorin voimalla: Pidä turvakahvaa painettuna vasten aisaa ja vedä samalla vetotoiminnon sankaa hitaasti kohti aisaa. Vapauta itse kuljettamaan takuita lopettaa neliveto.
■ Manuaalisesti kuljettamaan: Pidä virtakytkintä vipu. Älä kytke itse kuljettamaan takuita.
HUOMAUTUS: Ruohonleikkuri alkaa liikkua, kun vetotoiminto kytkeytyy.

TERÄN KORKEUDEN SÄÄTÄMINEN

Katso kuvaa 7.

Ruohonleikkurin leikkuukorkeus on asetettu matalaksi kuljetuksen ajaksi. Säädä leikkuukorkeus nurmikolle parhaiten sopivaksi ennen ensimmäistä käyttökertaa. Nurmikon tulee tavallisesti olla pituudeltaan 38-51 mm viileinä kuukausina ja 51-70 mm kuumina kuukausina.

Terän korkeuden säätäminen

■ Pysäytä ruohonleikkuri ja odota, että terä pysähtyy täysin.
■ Nosta terää siirtämällä korkeudensäätövipua leikkurin takaosaa kohti.
■ Laske terää siirtämällä korkeudensäätövipua leikkurin etuosaa kohti.

AISAN KORKEUDEN JA KULMAN SÄÄTÖ

Katso kuvaa 8.

Kahvan korkeutta voidaan säätää helposti käyttäjälle sopivaksi.

Kahvan korkeuden säätö:

■ Avaa pikakiinnitysnuppi.
■ Työnnä pikakahvaa ulos ja säädä korkeus sopivaksi.
■ Asenna pikakiinnitin paikalleen. Kiristä pikakiinnitysnuppi.
■ Toista kahvan toisella puolella.

Aisan kulman säätö:

■ Vapauta alemmat pikakiinnittimet.
■ Muuta aisan kulma halutuksi. Varmista, että alemman aisan lukkosokka on työnnetty kannattimen aukkoon.

Suomi

HUOMAUTUS: Tuotteessa on 3-asentoinen aisan kulman säätötoiminto.

■ Asenna alemmat pikakiinnittimet paikalleen.

LEIKKUUVINKKEJÄ

Varmista, että nurmikolla ei ole kiviä, tikkuja, lankoja tai muita vierasesineitä, jotka voisivat vioittaa ruohonleikkurin teriä tai moottoria. Tämän kaltaiset esteet saattavat vahingossa sinkoutua leikkurista mihin tahansa suuntaan ja aiheuttaa leikkurin käyttäjän ja muiden henkilöiden vakaviin loukkaantumisiin.
■ Paras suorituskyky saadaan lyhentämällä ruohoa aina enintään kolmasosalla.
■ Pitkää ruohoa leikatessasi, kulje hitaammin ja tehosta näin leikkuuta ja ruohon poistumista leikkurista.
- Älä leikkaa märkää ruohoa, se tarkkuu leikkurin pohjaan ja estää ruohon saantia säkkiin ja poistumista leikkurista.
■ Uusi tai paksu ruoho voi edellyttää kapeampaa leikkuualuetta tai suurempaa leikkuukorkeutta.
■ Puhdista leikkurin pohjasta ruoho, lehdet, lika ja kaikki muu sinne kertynyt jokaisen käyttökerran jälkeen. Tutustu osioon "Ruohonleikkurin alapuolen puhdistaminen".

RINTEESSÄ TOIMIMINEN

Katso kuvaa 10.

• Rinteet ovat merkittävä syy tasapainon menettämiseen ja kaatumiseen, joka saattaa johtaa vakavaan loukkaantumiseen. Rinteessä toimiminen vaatii erityistä varovaisuutta. Jos sinua huolestuttaa rinteessä, älä leikkaa sitä. Oman turvallisuutesi vuoksi, älä yritä leikata rinteitä, joiden kaltevuussuhde on yli 15 astetta. Valmistaja suosittelee, että et käytä vetäviä pyöriä liikkuessasi rinteessä.
  ■ Leikkaa ruoho rinteissä poikittain eikä koskaan ylös alas. Ole erityisen varovainen vaihtaessasi suuntaa rinteessä.
  Vältä koloja, uria, kiviä, piilossa olevia esteitä ja möykkyjä, joihin saatat kompastua. Korkeassa nurmikossa saattaa olla piilossa esteitä. Poista kaikki esteet kuten kivet, kepit, ja muut esineet, joihin saatat kompastua tai jotka voivat sinkoutua terästä.
  Seiso aina tukevasti. Kompastuminen ja kaatuminen saattaa johtaa vakavaan loukkaantumiseen. Jos tunnet menettäväsi tasapainon, vapauta kaasuvipu välittömästi.
• Älä leikkaa ruohoa jyrkänteiden, ojien tai pengerten vierestä, jossa saatat menettää jalansijan tai tasapainosi.

RUOHONKERÄIMEN TYHJENTÄMINEN

Katso kuvaa 11.

1. Pysäytä ruohonleikkuri ja odota, että terä pysähtyy täysin.
2. Nosta taka poistoaukko
3. Ota ruohonkeräintä kiinni sen kahvasta ja nosta se irti ruohonleikkurista.
4. Tyhjennä säkki.
5. Nosta takapoistoluukku ja asenna ruohonkeräin paikoilleen.

VAROITUS

Ole erittäin varovainen nostaessasi ja kallistaessasi laitetta huoltoa, puhdistusta, varastointia tai kuljetusta varten. Terä on terävä; vaikka moottori olisi sammuksissa, terät voivat silti liikkua. Pidä kaikki ruumiinosat poissa terän tieltä terän ollessa paljaana.

HUOLTO

AROITUS

Kun olet vapauttanut tehovivun, säännöllisesti tarkistaa, jos terä pysähtyy 3 sekunnissa.

VAROITUS

Jos tuotetta ei ole huollettu asianmukaisesti, elinkaari tuotteen voidaan vähentää, ja sisäänrakennettu turvaominaisuudet eivät ehkä toimi oikein, mikä lisää mahdollisuuksia vakavia vammoja. Pidä tuote aina hyvässä kunnossa.

VAROITUS

Sammuta tuote, anna terän pysähtyä täysin ja irrota sytytystulpan johto sytytystulpasta ennen huoltoa. Muutoin seurauksena voi olla vakava loukkaantuminen.

VAROITUS

Tuotteen huollossa tulee käyttää ainoastaan valtuutettuja varaosia. Muunlaisten varaosien käyttö voi osoittautua vaaralliseksi ja vaurioittaa tuotetta.

YLEISHUOLTO

Voit tehdä tässä käyttöoppaassa kuvattuja säätöjä ja korjauksia. Jos laite vaatii muuta huoltoa, ota yhteys valtuutettuun huoltopisteeseen.

- Älä puhdista muoviosia liuottimilla. Suurin osa muoveista ei siedä markkinoilla olevia määrättyjä liuotteita, jotka vahingoittavat niitä. Poista lika, pöly, öljy, rasva tms. puhtailla rievuilla.

Suomi

Varmista aina, että ruuvit ja mutterit ovat tiukasti kiinni, jotta leikkuri olisi aina turvallinen ja käyttövalmis.
■ Poista ruoho- ja lehtikeräymät moottorista ja sen kannesta sekä niiden ympäriltä. Pyyhi leikkuri silloin tällöin puhtaaksi kuivalla rätillä. Älä käytä vettä.
■ Tarkasta usaein ruohon keräyssäkin tila ja mahdollinen kuluminen ja vaurioituminen.

VAROITUS

Älä koskaan päästä jarrunesteitä, bensiiniä, öljytuotteita, läpäiseviä öljyjä tms. kosketuksiin muoviosien kanssa. Kemikaalit voivat vioittaa, heikentää ja tuhota muovia, mikä saattaa aiheuttaa vakavan loukkaantumisen.

RUOHONLEIKKURIN RUNGON ALAPUOLEN PUHDISTAMINEN

1. Nosta ruohonleikkuri yläasentoon.
2. Kytke naaraspuolinen vesiletkun liitin (ei mukana) ruohonleikkurin rungon urosliitäntään.
3. Käännä vesi päälle.
4. Käynnistä ruohonleikkuri ja käytä täysillä kierroksilla mutta älä kytke vetokahvaa.
5. Käytä moottoria paikoillaan noin 30 sekuntia.
6. Sammuta moottori.
7. Käännä vesi pois päältä.
8. Tarkista ruohonleikkurin rungon alapuolen puhtaus ja toista puhdistus tarvittaessa.

VOITELU

Kaikki tämän tuotteen laakerit on voideltu siten, että niitä ei tarvitse voidella uudelleen koko tuotteen käyttöiän aikana, mikäli tuotetta käytetään normaaliolosuhteissa. Täten käyttäjän ei tarvitse huolehtia laakereiden voitelemisesta.

AROITUS

Käytä suojakäsineitä ja/tai kääri terän ympärille kangasta huoltaessasi terää. Terän koskettaminen voi aiheuttaa vakavan vamman.

LEIKKUUTERÄN VAIHTAMINEN

Katso kuvaa 12.

Kun teet säätöjä, varo ansaan sormia liikkuvien terien ja kiinteiden osien tuotteen.

Parhaat tulokset saadaan, kun terä pidetään terävänä. Vaihda taittunut tai vioittunut terä välittömästi.

VAROITUS

Käytä vain ruohonleikkurin valmistajan hyväksymiä vaihtoteriä. Muun kuin ruohonleikkurin valmistajan hyväksymän terän käyttö on vaarallista ja voi aiheuttaa vakavan loukkaantumisen, vaurioittaa ruohonleikkuria ja mitätöidä takuun.

VAROITUS

Tyhjennä polttoaine ennen ruohonleikkurin kallistamista terän vaihtamiseksi.

1. Pysäytä moottori ja irrota sytytystulpan kaapeli. Anna terän pysähtyä täysin.
2. Aseta ruohonleikkuri kyljelleen (ilmansuodatin ylöspäin).
3. Työnnä puupala terän ja leikkurin väliin siten, että terä ei pääse pyörimään.

• Asentaminen: Katso kuvaa 12a.

• Irrottaminen: Katso kuvaa 12b.

HUOMAUTUS: Älä kiilaa puupalaa terän ja muovisuojuksen väliin.

1. Löysennä terän pulttia kääntämällä sitä vastapäivään 16 mm:n hylsyavaimella (ei kuulu toimitukseen) katsottuna ruohonleikkurin alapuolelta.

2. Irrota teräpultti, jousialuslevyn, ja terä.

3. Aseta uusi terä akseliin. Varmista, että olet asentanut sen siten, että kaarevat päät ovat leikkuri eikä maata kohti.

4. Asenna jousialuslevy ja terän pultti paikalleen akselille. Käristä pultti sormin kiertämällä sitä myötäpäivään ruohonleikkurirn alta katsottuna. HUOMAUTUS: Varmista, että kaikki osat ovat samassa järjestyksessä kuin alunperin.

5. Kiristä terän pulttia kiertämällä sitä momenttiavaimella (ei mukana), jotta pultti tulee oikealle kireydelle.

6. Terän pultin suositeltu kiristysmomentti on 40 - 45 Nm. HUOMAUTUS: Älä kiristä teriä; vaihda ne uusiin. Terät on tasapainotettava kunnolla, jotta en eivät vioitu tai aiheuta loukkaantumista.

ILMANSUODATTIMEN PUHDISTAMINEN

Katso kuvaa 13.

Jotta laite toimisi asianmukaisesti ja mahdollisimman kauan, pidä ilmansuodatin puhtaana.

1. Irrota ilmansuodattimen suoja painamalla salpaa samalla, kun vedät suojan irti.
2. Irrota ilmansuodatin ja puhdista lämpimällä saippuavedellä. Huuhtele ja anna kuivua täysin.
3. Levitä ohut kerros moottoriöljyä ilmansuodattimeen ja purista se ulos imukykyisellä liinalla tai paperilla.
4. Asenna ilmansuodatin ilmansuodattimen kantaa.
5. Asenna ja kirstä ilmansuodattimen suojus. HUOMAUTUS: Laite toimii parhaiten, jos suodatin vaihdetaan kerran vuodessa.

POLTTOAINESÄILIÖN KORKKI

AROITUS

Vuotava polttoainesäiliön korkki merkitsee tulipalon vaaraa, ja se on vaihdettava välittömästi.

Suomi

Polttoainesäiliön korkissa on huoltovapaa suodatin ja sulkuventtiili. Tukkeutunut polttoainesäiliön korkki heikentää moottorin suorituskykyä. Jos suorituskyky paranee polttoainesäiliön korkin ollessa löysällä, sulkuventtiili voi olla viallinen tai tukossa. Asenna polttoainesäiliön korkki tarvittaessa.

MOOTTORIÖLJYN VAIHTAMINEN

Katso kuvaa 14.

Tarkista, että polttoainesäiliö on täysin tyhjä, ennen kuin käännät laitteen ympäri; muutoin polttoainetta vuotaa ulos.

Moottoriöljy tulee vaihtaa aina 25 käyttötunnin välein. Vaihda moottoriöljy sen ollessa lämmintä mutta ei kuumaa. Näin öljy valuu nopeammin ja täydellisemmin.

1. Irrota öljyn täyttötulppa/mittatikku.
2. Käännä ruohonleikkuri kyljelleen ja anna öljyn valua öljyntäyttöaukosta hyväksyttyyn astiaan.
3. Käännä ruohonleikkuri pystyyn ja täytä öljyllä noudattaen kappaleen Öljyn lisääminen/tarkistaminen ohjeita.
   HUOMAUTUS: Käytetty öljy tulee viedä hyväksyttyyn käsittelykeskukseen. Lisätietoja saa öljyn paikalliselta jälleenmyyjältä.

TYTYTYSTULPAN HUOLTO

Katso kuvaa 15.

Sytytystulpan välyksen on oltava oikea ja puhdas, jotta moottori toimisi asianmukaisesti. Tarkistaminen:

1. Irrota sytytystulpan suojus.
2. Puhdista lika sytytystulpan kannan ympäriltä.
3. Irrota sytytystulppa 13/16 in.:n sytytystulppahylsyllä (ei mukana).
4. Tarkista sytytystulppa vaurioiden varalta ja puhdista se teräsharjalla ennen asentamista. Jos eristys on haljennut tai lohkeillut, vaihda sytytystulppa.

HUOMAUTUS: Kun vaihdat sytytystulpan, käytä suositeltua E6RTC-sytytystulppaa.

1. Mittaa sytytystulpan välys. Oikea välys on 0,71 mm - 0,79 mm. Voit suurentaa välystä taivuttamalla maadoituselektrodia (ylempää elektrodia) varoen. Voit pienentää välystä naputtamalla maadoituselektrodia varoen kovaan pintaan.

2. Aseta sytytystulppa paikoilleen; kierrä käsin estääksesi sen joutumisen väärille kierteille.

3. Kiristä avaimella puristaaksesi välilevyä. Jos sytytystulppa on uusi, kierrä 1/2 kierrosta puristaaksesi välilevyä oikean määrän. Jos käytät vanhaa sytytystulppaa, kierrä 1/8 – 1/4 kierrosta puristaaksesi välilevyä oikean määrän.

HUOMAUTUS: Virheellisesti kiristetty sytytystulppa ylikuumenee ja saattaa vioittaa moottoria.

1. Asenna sytytystulpan kenkä.

VETOPYÖRÄSTÖN HUOLTO

Katso kuvaa 16.

Jotta pyörät pyörisivät hyvin, ne tulisi puhdistaa ennen leikkurin varastoimista.

1. Irrota pölykapseli.
2. Irrota mutteri ja pyörä ja aseta ne syrjään.
3. Poista pölysuoja, jousialuslevy, levy, tapit ja rattaat Pyyhi osat ja akselin pää puhtaiksi kuivalla rätillä. Mikäli tarpeen, alkoholia voi käyttää poistamaan pinttyneen lian.

VAROITUS

Älä voitele pyörän osia. Voitelu voi aiheuttaa pyörän osat epäonnistua käytön aikana, mikä voi johtaa tuotteen vaurioita ja / tai vakavia henkilövahinkoja käyttäjälle.

1. Asenna rattaat takaisin paikoilleen niin, että nuolet osoittavat leikkurin etuosaa kohti. Asenna tapit, levy, jousialuslevy ja pölysuoja takaisin paikoilleen.
   HUOMAUTUS: Varmista, että vasen ratas ja oikea ratas ovat oikeilla paikoillaan.
2. Aseta pyörä ja ruuvi takaisin paikoilleen. Kiristä mutteri.
3. Asenna pölykapseli paikalleen.

RENKAIDEN ASENTAMINEN

Katso kuvaa 17.

VAROITUS

Käytä vain ruohonleikkurin valmistajan hyväksymiä vaihtopyöriä. Muiden kun ruohonleikkurin valmistajan hyväksymien pyörien käyttö on vaarallista ja voi aiheuttaa vakavan loukkaantumisen.

1. Pysäytä moottori ja irrota sytytystulpan kaapeli. Anna terän pysähtyä täysin.
2. Irrota pölykapseli.
3. Irrota mutteri pyörän akselista ja irrota pyörä.
4. Asenna uusi pyörä ja kiinnitä mutteri tiukasti.

TUOTTEEN VARASTOINTI

30 päivää tai enemmän

Jos käytät polttoainetta stabilointiainetta, seuraa stabilointiaine valmistajan ohjeita lisätä stabilointiainetta bensiinin polttoainetankki. Käytä moottoria vähintään 10 minuuttia lisäyksen jälkeen stabilointiaine jotta stabilointiaine saavuttaa kaasuttimen.

AROITUS

Älä säilytä tuotetta bensiiniä säiliön sisällä rakennuksessa, jossa höyryt voivat syttyä liekistä tai kipinästä.

■ Jos ei käytetä bensiinin lisääainetta, anna moottorin käydä, kunnes tuote on täysin pois bensiinin.
■ Kun moottori on pysähtynyt, anna terän pysähtyä täysin ja irrota sytytystulpan kaapeli.

Suomi

■ Käännä polttoaineventtiili kiinni
Käännä ruohonleikkuri kyljelleen (kaasutin ylöspäin) ja poista ruoholeikkuujätteet, jotka ovat kerääntyneet sen alapuolelle.
■ Puhdista ruohonleikkurin rungon alapuoli.
■ Pyyhi ruohonleikkuri puhtaaksi kuivalla liinalla.
■ Varmista, että ruuvit, mutterit, kiinnikkeet ym. Ovat tiukasti kiinni.
■ Tarkista liikkuvien osien kunto. Huolla vioittuneet osat ja korvaa puuttuvat osat uusilla.
Säilytä ruohonleikkuria hyvin tuuletetussa tilassa, joka on puhdas, kuiva ja poissa lasten ulottuvilta.
- Älä varastoi leikkuria syövyttävien aineiden, kuten lannoiteiden ja vuorisuolan, lähelle.

Kahvan laskeminen ennen varastointia:

Katso kuvaa 18.

• Irrota käynnistysnaru ohjaimesta ja anna sen vetäytyä takaisin moottoriin.
• Irrota ruohonkerääjä.
  ■ Vapauta ylempi pikalukitsimet ylemmän kahvan ja taita ylemmän kahvan alas.
  ■ Vapauta alempi pikakiinnike.
  ■ Taita alempaa aisaa eteenpäin aisan asennuskannattimien reunojen ohi ja varmista, että kannatin tukee aisaa, koska muussa tapauksessa ilmansuodatin voi vaurioitua.
  ■ Sulje alempi pikalukitsimet ja anna kiinnike tukea kahvasta ja varmista, ettet taivuta tai taita ohjauskaapelit.

KULJETUS

■ Pysäytä laite, irrota sytytystulpan kaapeli ja odota, kunnes terä pysähtyy täysin, ja anna sen jäähtyä. Anna moottorin jäähtyä.
Tyhjennä polttoainesäiliö käyttämällä moottoria, kunnes se pysähtyy. Tyhjennä öljy noudattamalla öljynvaihtoohjeita.
- Kiinnitä laite siten, että se ei pääse liikkumaan tai kaatumaan, jotta vältytä loukkaantumisilta ja vaurioilta.

Suomi

Polttoainesekoituksen määrä

	Ennen jokaista käyttöä	1 kuukauden tai 20 käyttö- tunnin päästä	3 kuukauden tai 50 käyttötunnin päästä	6 kuukauden tai 100 käyttötunnin päästä	12 kuukauden tai 300 käyttötunnin päästä
Tarkista moottoriöljy	■
Moottoriöljyn vai- htaminen		■		■
Tarkista ilmansuodatin	■
Puhdista ilmansuodatin			■
Ilmansuodatin vai- htaminen					■
Vaihda polttoainesuo- datin				■
Tarkista/säädä sytytys- tulpat				■
Sytytystulpan vai- htaminen					■
Tarkista/säädä tyhjäkäyn- tinopeus					■
Tarkista/säädä venttiilin välys*					■
Tarkista polttoainesäiliö ja suodatin*				■
Tarkista polttoaineletku					■
Tarkista, ettei laitteessa ole kuluneita tai vaurioi- tuneita osia.	■
Tarkista kaikki alkavat lukitus ja teho vipu toiminnan suhteen	■
Tarkista, onko terä pysähtyy 3 sekunnin kuluessa vapauttamalla tehovivun	■

* Ainoastaan valtuutettu huolto saa suorittaa nämä toimenpiteet.

HUOMAUTUS: Huolto tulee suorittaa säännöllisemmin kun tuotetta käytetään pölyisellä alueella.

Kun moottori on ylittänyt taulukon maksimiluvut, huolto tulee yhä suorittaa tässä mainituin aikavälein tai käyttötuntivälein.

VIANHAKU

Ongelma Mahdollinen syy Ratkaisu
Kahva ei ole oikeassa asennossa.	Kahva on asetettu väärin. Varmista, että tappi alemman kahvan napsahtaa oikeaan asentoon.
	Pikaliitoskoukku nupit ei kiristetty. Kiristä kahva pikalukitus nupit.
Ruohonleikkuri ei käynnisty.	Ei kipinää. Käytä kipinä testaaja tarkistaa oikea sytytystulppatoiminta.
	Ei polttoainetta. Tarkista, että polttoaineventtiili on aukiTäytä ruohonleikkuri polttoaineella. Jos ruohonleikkuri ei käynnisty, ota yhteys jälleenmyyjän huoltoon.
	Moottorissa on liikaa polttoainetta. Odota 15 minuuttia ja kokeile uudestaan käynnistää ruohonleikkuri. Älä esitäytä ennen käynnistystä.
	Käynnistysnarua vetää kovempaa nyt kuin silloin, kun uutta.	Ota yhteys huoltoon.
Ruohonleikkuria on vaikea työntää.	Ruoho on pitkää, leikkuri ja terä laahautuvat paksua ruohoa leikatessa tai leikkuukorkeus o liian matala.	Nosta leikkuukorkeutta.
	Pyöräkokoonpano on puhdistettava. Puhdista pyöräkokoonpano.
Ruohonleikkuri tärisee korkeimmilla nopeuksilla.	Terä on epätasapainossa. Vaihda terä.
	Taipunut moottorin akseli. Sammuta moottori, irrota sytytystulpan kaapeli sytytystulpasta ja tarkista vaurioiden varalta. Korjauta pätevässä huoltoliikkeessä ennen kuin käynnistät leikkurin uudelleen.
Ruohonleikkuri ei silppua asianmukaisesti.	Märät ruoholeikkuujätteet tarttuvat ruohonleikkurin alapuolelle.	Anna ruohon kuivua ennen leikkuuta. Puhdista ruohonleikkurin rungon alapuoli.
Ruohonleikkuri ei pussita ruohoa asianmukaisesti.	Leikkuukorkeus on asetettu liian matalaksi.	Nosta leikkuukorkeutta.

Norsk

MÄRKUS. Uue mootori puhul on suitsu eraldumine normaalne

MOOTORIÖLI LISAMINE/KONTROLLIMINE

Vaata joonist 5.

1. Paigaldage tagasi ratas ja mutter. Keerake mutter kinni.
2. Pange rattarummu kate tagasi.

ASENDAGE RATTAD

Vaata joonist 17.

HDIATUS

Tällä tuotteella on oston luomien lakisääteisten oikeuksien ohella alla mainitun mukainen takuu.

1. Takuun kesto on kuluttajille 24 kuukautta ja takuuaika alkaa tuotteen ostohetkestä. Tämän päivämäärän tulee lukea laskussa tai muussa ostolositteessa. Tuote on suunniteltu ja tarkoilettu vain kuluttajien ja yksityiseen käyttöön. Takuu ei siis kata ammatti- eikä kaupallista käyttöä.

2. Joidenkin puutarhatyökalujen (AC/DC) takuun kestoa on mahdollista laajentaa yllä mainittua kestoa pidemmäksi verkkosivuston www.ryobitools.eu rekisteröinnin kautta. Työkalujen kelpoisuus takuujakson laajennukseen näkyy selkeästi myymälöissä ja/tai pakkauksissa ja/tai tämä tieto sisältyy tuotedokumentaation. Loppukäyttäjän täytyy rekisteröidä vasta hankitut työkalut internetissä 30 päivän kuluessa ostopäivämäärästä. Loppukäyttäjä voi rekisteröidä laajennetun takuun kotimaassaan, jos se on lueteltuna online-rekisteröintilomakkeessa, jossa mainitaan, missä tämä vaihtoehto on voimassa. Loppukäyttäjien täytyy lisäksi hyväksyä tietojen tallennus, jotka heidän täytyy antaa online-tilassa sekä ehdot. Rekisteröinnin vahvistuskuitti, joka lähetetään sähköpostitse, ja alkuperäinen ostopäivämäärän ilmaiseva lasku toimivat laajennetun takuun tositteina.

3. Takuu kattaa kaikki tuotteeseen takuuakana tulevat viat, joiden aiheuttajina ovat tuotteessa ostopäivänä olleet valmistus- tai materiaaliviat. Takuu on rajoitettu korjaukseen ja/tai vaihtoon eikä se sisällä mitään muita velvoitteita mukaan lukien saturnnais- ja seurannaisvahinkoja, mutta rajoittumatta nihin. Takuu ei päde, jos tuotetta on käytetty väärin, käyttöohjeen vastaisesti tai jos se on liitetty virheellisesti. Tämä taktuu eui kata:

- virheellisestä huollosta johtuvia vaurioita

- muunnettua tai muutettua tuotetta

- tuotetta, jonka alkuperäiset tunnistemerkinnät (tavaramerkki, sarjanumero) on turmeltu, muutettu tai poistettu

- tämän käyttöoppaan laiminlyönnistä johtuvia vaurioita

-ei-CE-tuotetta

- tuoletta, jola on yrittänyt korjata epäpätevä ammattilainen tai joka on korjattu ilman Techtronic Industriesin ennakkolupaa.

-tuotetta, joka on liitetty virheelliseen teholähteeseen (ampeerit, jännite, taajuus)

-tuotetta, jossa on käytetty väärää polttoainesesta (polttoaine, öljy, öljyprosentti)

- ulkoisten vaikutusten (kemiallinen, fyysinen, iskut) tai vieraiden aineiden aiheuttamaa vauriota

- normaaleja kuluvia varaosia

- virheellistä käyttöä, työkalun ylikuormitusta

- ei-hyväksyttyjen tarvikkeiden tai osien käyttöä

– Kaasutinten säännöllistä säätöä tai ylläpitävää puhdistusta

-Luonnollisesti kuluvia komponentteja (osia tai tarvikkeita), joihin sisältyvät puskunupit, käyttöhihnat, kytkin, pensasleikkurien tai ruohonleikkurien terät, valjaat, kaasuvaijeri, hiiliharjat, virtajohto, piikit, huopatiivisteet, sokkatapit, puhallinten tuulettimet, puhallin- ja imuputket, imurien säkit ja hihnat, terälevyt, sahanketjut, letkut, liitinosat, suihkusuuttimet, pyörät, ruiskutusputket, sisä- ja ulkokelat, leikkuusiimat, hehkutulpat, ilmansuodattimet, kaasunsuodattimet, silpputerät yms. näihin kuitenkaan rajoittumatta.

1. Tuote on lähetettävä huollettavaksi valituettuun RYOBI-huoltoon tai näytettävä siellä. Niiden osoitteet kussakin maassa löytyvät seuraavasta luettelosta. Joissakin maissa paikallinen RYOBI-jälleenmyyjä huolehtiin tuotteen lähetyksestä RYOBI-huolto-organisaation. Kun tuote lähetetään RYOBI-huoltoon, se täytyy pakata hyvin ilman vaarallisia aineita, kuten poltloainetta, ja pakkaukseen täytyy merkitä lähettäjän nimi sekä vian lyhyt kuvaus.

2. Takuun kattama korjaus/vaihto on maksuton. Se ei tarkoita takuujajan laajennusta tai alkamista alusta. Vaihdetut osat tai työkalut siirtyvät valmistajan omistukseen. Joissakin maissa lähettäjän täytyy maksaa lähetyskustannukset tai postikulut. Työkalun oston luomat lakisääteiset oikeudet pysyvät koskemattomina

3. Tämä takuu on voimassa Europan yhteisössä, Sveitsissä, Islannissa, Norjassa, Liechtensteinissa, Turkissa ja Venäjällä. Ota näiden alueiden ulkopuolella yhteyttä omaan valtuutettuun RYOBI-jälleenmyyjään ja selvitä, onko jotain muuta takuuta.

VALTUUTETTU HUOLTO

Voit etsiä lähimmän valtuutetun huollon sivulta http://fi.ryobitools.eu/header/service-and-support/service-agents.

RYOBI® GARANTIBETINGELSER

Ilmoitamme läten, että tuotteet

Bensiinikäyttöinen ruohonleikkuri

Tuotemerkki: RYOBI

noudattaa seuraavia EU-direktiivejä ja harmonoituja standardeja

2006/42/EC, 2000/14/EC, 2005/88/EC, 2016/1628/EU, 2011/65/EU, 2014/30/

EU, EN ISO 5395-1:2013+A1:2018, EN ISO 5395-2:2013+A1:2016+A2:2017,

EN ISO 14982:2009, EN 50581:2012

Mitattu äänenteho: 94,39 dB (A)

Taattu äänitehon: 98,0 dB (A)

Säännösten noudattaminen tarkastettu direktiivin 2000/14/EC liitteen VI mukaisesti muunnettu direktiivillä 2005/88/EC.

Ilmoitetun laitoksen nimi:

SOCIETE NATIONALE DE CERTIFICATION ET

D'HOMOLOGATION S.À.R.L. (SNCH)

Ilmoitetun laitoksen osoite:

11, Route de Luxembourg, L-5230 Sandweiler

CE

Sven Eschrich

Suunnitteluosaston pääjohtaja - TTI Outdoor Power Division

Jan. 01, 2018

Valtuutettu kokoamaan tekninen tiedosto:

Alexander Krug, Toimitusjohtaja

Techtronic Industries GmbH

Vastavushindamine vastavalt lisale VI direktiivis 2000/14/EC muudetud direktiiviga 2005/88/EC.
