BRUKSANVISNING RLM53190YV RYOBI

2. Fastgør hurtigaktiveringslåsene, og stram

1. Fjern luftfilterskærmen ved at presse låsemekanismen

2. Fjern møtrikken og hjulet, og sæt det til side.

3. Fjern møtrikken fra hjulakslen, og fjern derefter hjulet.

på undersidan av luckan.

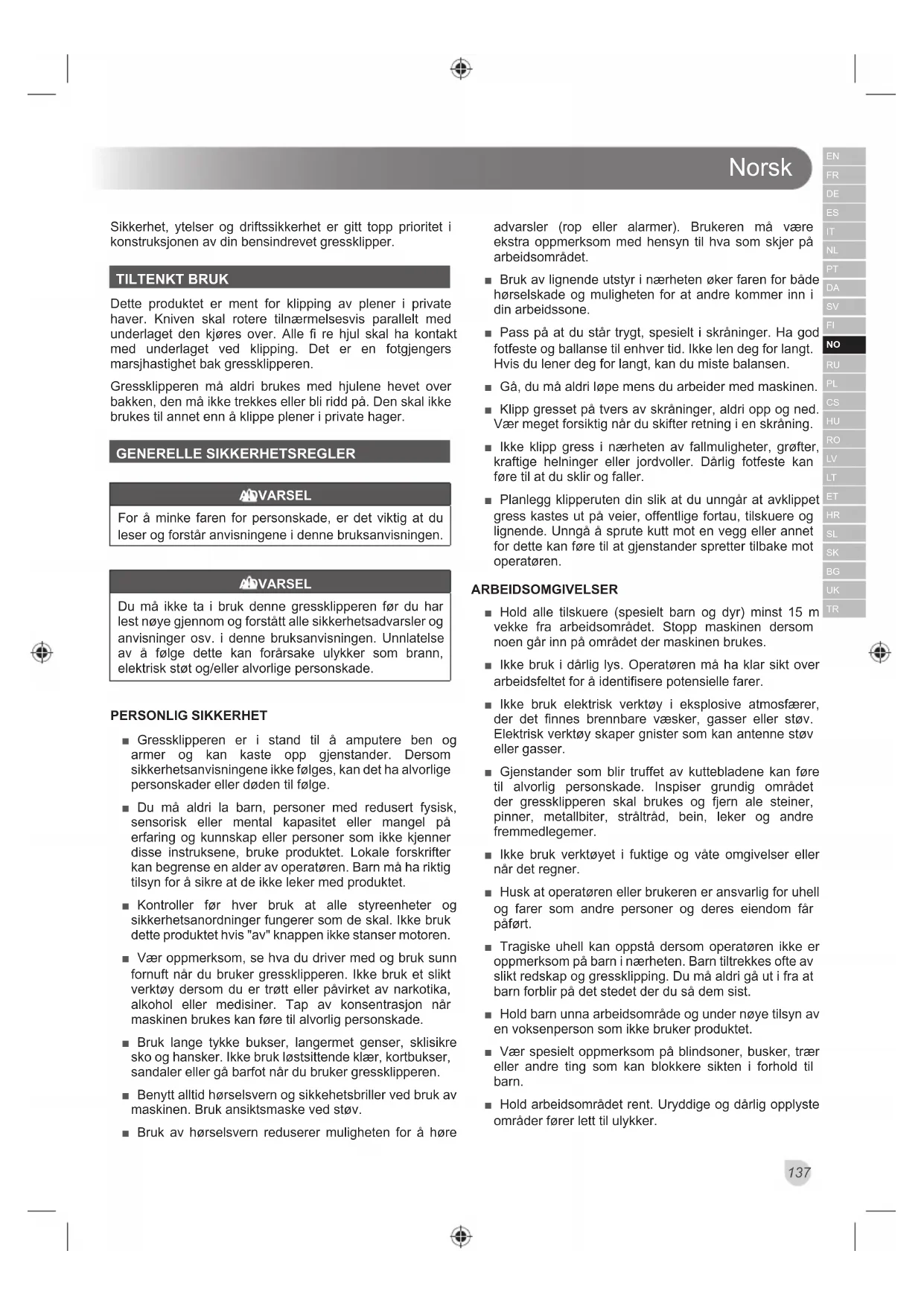

Sikkerhet, ytelser og driftssikkerhet er gitt topp prioritet i konstruksjonen av din bensindrevet gressklipper. TILTENKT BRUK Dette produktet er ment for klipping av plener i private haver. Kniven skal rotere tilnærmelsesvis parallelt med underlaget den kjøres over. Alle fi re hjul skal ha kontakt med underlaget ved klipping. Det er en fotgjengers marsjhastighet bak gressklipperen. Gressklipperen må aldri brukes med hjulene hevet over bakken, den må ikke trekkes eller bli ridd på. Den skal ikke brukes til annet enn å klippe plener i private hager. GENERELLE SIKKERHETSREGLER ADVARSEL For å minke faren for personskade, er det viktig at du leser og forstår anvisningene i denne bruksanvisningen. ADVARSEL Du må ikke ta i bruk denne gressklipperen før du har lest nøye gjennom og forstått alle sikkerhetsadvarsler og anvisninger osv. i denne bruksanvisningen. Unnlatelse av å følge dette kan forårsake ulykker som brann, elektrisk støt og/eller alvorlige personskade. PERSONLIG SIKKERHET ■ Gressklipperen er i stand til å amputere ben og armer og kan kaste opp gjenstander. Dersom sikkerhetsanvisningene ikke følges, kan det ha alvorlige personskader eller døden til følge. ■ Du må aldri la barn, personer med redusert fysisk, sensorisk eller mental kapasitet eller mangel på erfaring og kunnskap eller personer som ikke kjenner disse instruksene, bruke produktet. Lokale forskrifter kan begrense en alder av operatøren. Barn må ha riktig tilsyn for å sikre at de ikke leker med produktet. ■ Kontroller før hver bruk at alle styreenheter og sikkerhetsanordninger fungerer som de skal. Ikke bruk dette produktet hvis "av" knappen ikke stanser motoren. ■ Vær oppmerksom, se hva du driver med og bruk sunn fornuft når du bruker gressklipperen. Ikke bruk et slikt verktøy dersom du er trøtt eller påvirket av narkotika, alkohol eller medisiner. Tap av konsentrasjon når maskinen brukes kan føre til alvorlig personskade. ■ Bruk lange tykke bukser, langermet genser, sklisikre sko og hansker. Ikke bruk løstsittende klær, kortbukser, sandaler eller gå barfot når du bruker gressklipperen. ■ Benytt alltid hørselsvern og sikkehetsbriller ved bruk av maskinen. Bruk ansiktsmaske ved støv. ■ Bruk av hørselsvern reduserer muligheten for å høre advarsler (rop eller alarmer). Brukeren må være ekstra oppmerksom med hensyn til hva som skjer på arbeidsområdet. ■ Bruk av lignende utstyr i nærheten øker faren for både hørselskade og muligheten for at andre kommer inn i din arbeidssone. ■ Pass på at du står trygt, spesielt i skråninger. Ha god fotfeste og ballanse til enhver tid. Ikke len deg for langt. Hvis du lener deg for langt, kan du miste balansen. ■ Gå, du må aldri løpe mens du arbeider med maskinen. ■ Klipp gresset på tvers av skråninger, aldri opp og ned. Vær meget forsiktig når du skifter retning i en skråning. ■ Ikke klipp gress i nærheten av fallmuligheter, grøfter, kraftige helninger eller jordvoller. Dårlig fotfeste kan føre til at du sklir og faller. ■ Planlegg klipperuten din slik at du unngår at avklippet gress kastes ut på veier, offentlige fortau, tilskuere og lignende. Unngå å sprute kutt mot en vegg eller annet for dette kan føre til at gjenstander spretter tilbake mot operatøren. ARBEIDSOMGIVELSER ■ Hold alle tilskuere (spesielt barn og dyr) minst 15 m vekke fra arbeidsområdet. Stopp maskinen dersom noen går inn på området der maskinen brukes. ■ Ikke bruk i dårlig lys. Operatøren må ha klar sikt over arbeidsfeltet for å identifisere potensielle farer. ■ Ikke bruk elektrisk verktøy i eksplosive atmosfærer, der det finnes brennbare væsker, gasser eller støv. Elektrisk verktøy skaper gnister som kan antenne støv eller gasser. ■ Gjenstander som blir truffet av kuttebladene kan føre til alvorlig personskade. Inspiser grundig området der gressklipperen skal brukes og fjern ale steiner, pinner, metallbiter, stråltråd, bein, leker og andre fremmedlegemer. ■ Ikke bruk verktøyet i fuktige og våte omgivelser eller når det regner. ■ Husk at operatøren eller brukeren er ansvarlig for uhell og farer som andre personer og deres eiendom får påført. ■ Tragiske uhell kan oppstå dersom operatøren ikke er oppmerksom på barn i nærheten. Barn tiltrekkes ofte av slikt redskap og gressklipping. Du må aldri gå ut i fra at barn forblir på det stedet der du så dem sist. ■ Hold barn unna arbeidsområde og under nøye tilsyn av en voksenperson som ikke bruker produktet. ■ Vær spesielt oppmerksom på blindsoner, busker, trær eller andre ting som kan blokkere sikten i forhold til barn. ■ Hold arbeidsområdet rent. Uryddige og dårlig opplyste områder fører lett til ulykker.Norsk

GRESSKLIPPER SIKKERHETSADVARSLER ■ Før gressklipperen tas i bruk må det foretas en visuell inspeksjon for å fastslå at kniv, knivbolt og klippesett ikke er slitt eller skadet. Sjekk produktet før hver bruk, og ofte under drift. ■ Skift slitte og/eller skadede kniver og bolter i sett for å ivareta balansen. ■ Kontroller all mutter, bolter og skruer med jevne mellomrom at de er skrudd fast for å sikre at utstyret er i driftssikker stand. ■ Sjekk gressoppsamleren ofte for slitasje, hull eller annen skade. Det kan ellers medføre at ting blir slengt ut mot operatøren. ■ Skift ut slitte eller ødelagte deler før du tar i bruk produktet. ■ Bruk aldri gressklipperen hvis strømspaken ikke stopper motoren når den slippes. ■ Ikke bruk produktet uten at gressoppsamleren eller vakt av selvlukkende utflod åpning på plass. ■ Bruk ikke produktet når det er fare for lynnedslag. ■ Ikke press maskinen. Den vil gjøre jobben bedre og tryggere med den hastigheten den er konstruert for. ■ Ikke overbelast gressklipperen. Klipping av langt og tykt gress kan føre til at motorhastigheten synker eller at strømtilførselen avbrytes. Når det klippes høyt og tykt gress vil heving av klippehøyden for det første klippet redusere belastningen på gressklipperen. Se justering av knivhøyden. ■ Stopp kniven når du krysser et gruslagt område. ■ Ikke dra produktet bakover kun hvis det absolutt er nødvendig. Hvis du må rygge klipperen ut fra en vegg eller en hindring, se ned og bak deg for å unngå å snuble og dernest trekke klipperen over føttene dine. ■ Stopp kniven dersom gressklipperen må vippes opp ved kryssing av områder utenfor gressplenen, og når gressklipperen skal transporteres til og fra et område som skal klippes. ■ Ikke bruk maskinen med defekte beskyttelser eller skjold, eller uten at sikkerhetsinnretninger, for eksempel avvisere og/eller oppsamlingspose for gress, er på plass. ■ Start motoren forsiktig i samsvar med instruksene og hold hender og føtter unna kuttesonen. Hold deg alltid unna utladingsåpningen. ■ Du må aldri løfte eller bære en gressklipper mens motoren går. ■ Unngå hull, hjulspor, humper, steiner og andre skjulte gjenstander. Ujevnt underlang kan føre til at man sklir og fallulykker. ■ Når gressklipperen ikke er i bruk, skal den lagres på et godt ventilert, tørt og avlåst sted – utenfor barns rekkevidde. ■ Følg produsentens anvisninger for riktig bruk og installasjon av tilbehør. Bruk kun tilbehør som har blitt godkjent av produsenten. ■ Ikke bruk motoren i lukkede rom når det kan samles opp farlige CO-gasser. ■ Det er ikke tillatt å endre grunninnstillingene på motoren eller kjøre motoren for fort. ■ Ikke bikk gressklipperen når du starter motoren eller mens motoren er i gang. Dette blotter bladet og øker faren for at noe kan bli slengt opp av rotasjonen. ■ Ikke start motore n dersom du står foran utladingsåpningen. ■ Stans motoren, koble fra tennpluggkabelen og vent inntil bladene har stanset helt og motoren har kjølt ned i følgende tilfeller: ● når du forlater gressklipperen uten tilsyn ● før rensing av en blokkering eller utkastingsrennen ● før kontroll, rensing og arbeider på produktet ● etter at du har kjørt på en gjenstand; sjekk enheten for skader og utfør nødvendige reparasjoner før du starter og bruker maskinen igjen. ● før du tømmer gressoppsamleren ● før du fyller bensin ■ hvis produktet starter å vibrere unormalt (sjekk omgående) ● inspiser for skader ● erstatt eller reparer enhver skadet del ● undersøk og stram alle løse deler ■ Følg disse trinnene dersom klipperen treffer et fremmedlegeme: ● Stopp motoren og trekk ut tennpluggkabelen. ● Kontroller gressklipperen grundig for eventuelle skader. ● Reparer ev. skader før du starter gressklipperen og fortsetter med arbeidet. ■ Tillatt motoren å kjøle ned før du lagrer den på et lukket rom. ■ For å redusere faren for brann må støydemper, motor og bensintank holdes ren for gress, blader og overdrevne mengder fett. ■ Hvis drivstofftanken skal tømmes, må det skje utendørs. ■ Stans motoren og koble fra startwiren og vent til bladene har stanset helt før du gjør justeringer, forlater produktet uten tilsyn, bytter ut tilbehør, transporterer eller lagrer gressklipperen. Slike forebyggende sikkerhetstiltak reduserer risikoen for utilsiktet start av det elektriske verktøyet. ■ Denne maskinen er meget støyfull og kan føre til varige hørselskader dersom man ikke bruker hørselvern for å begrense eksponeringen og følger anvisningen om å bruke hørselvern.Norsk

VEDLIKEHOLD ■ Service skal utføres av et kvalifisert serviceverksted. Service og vedlikehold som utføres av ukvalifiserte personer kan føre til personskade eller feil på produktet. ■ For service av maskinen, bruk kun produsentens originale reservedeler. Bruk av deler som ikke er originale kan føre til personskade eller feil på produktet. MERK: Foreta bare de oppgavene som er nevnt i denne manualen. For service skal produktet leveres til et autorisert serviceverksted. Ta vare på denne manualen for fremtidige referanser. Les dem regelmessig og brukt for å instruere andre brukere. Hvis du låner noen dette verktøyet, la dem også få låne bruksanvisningen. SYMBOLER Noen av følgende symboler kan bli brukt i tilknytning til dette produktet. Vennligst studer dem og lær hva de betyr. Korrekt tolkning av disse symbolene vil gjøre det mulig å betjene produktet bedre og tryggere. Forholdsregler som gjelder din sikkerhet. For å redusere faren for personskade må brukeren ha lest og forstått bruksanvisningen før produktet tas i bruk. Hold alle kroppsdeler og klær klare av belter eller andre bevegelige deler. For å unngå skader, holde seg borte fra bevegelige deler til alle tider. Hold arbeidsområdet fritt for ledninger og kabler. Å unnlate å gjøre det kan føre til alvorlig personskade.

Fare! Hold hender og føtter på avstand. Du kan bare foreta justeringer og reparasjoner som er beskrevet i denne brukermanualen. For andre typer reparasjoner må maskinen leveres til et autorisert verksted. Hold hendene vekke fra kniven. Fare for rikosjettering. Hold andre mennesker på minst 15 meters avstand. For å redusere faren for skade på person, unngå kontakt med enhver varm overfl ate. Ikke røyk og hold deg vekke fra åpne fl ammer og gnister. Klipp gresset når fangeren er tom Stopp gressklippingen når fangeren er full. Ikke berør de varme metalloverfl atene. Vær oppmerksom på skarpe blader. Bladet vil fortsette å rotere etter at maskinen er slått av. Fjern kontakten til tennpluggen før du utfører vedlikehold på produktet. Løsne tanklokket forsiktig. Hell drivstoffet forsiktig i tanken. Still det trinnløse gasshåndtaket på raskeste hastighet. Trykk choken hardt 3 ganger. Hold strøm spaken ned mot håndtaket. Dra i startwiren inntil motoren går. Klipp gresset på tvers av skråninger, aldri opp og ned. Fjern objekter som kan kastes ut av den roterende klippekniven. Hold tilskuere på trygg avstand fra produktet. Drivstoff og dets gasser er ekstremt brennbare og eksplosive. Drivstoff og dets gasser er ekstremt brennbare og eksplosive. Brann eller eksplosjon kan føre til alvorlige brannskader eller død. Bruk blyfri bensin til biler med et oktantall på 87 ([R+M]/2) eller mer.Norsk

Hold nede strøm spaken. Frigjør driftsbøylen for å stanse gressklipperen.

Selv om utstyret brukes som beskrevet er det ikke mulig å unngå enhver gjenværende risiko. Følgende faresituasjoner kan oppstå ved bruk, og operatøren må legge spesielt vekt på å unngå følgende: ■ Personskade på grunn av vibrasjon. Bruk alltid riktig verktøy til jobben, bruk håndtakene og begrens arbeidstiden og eksponeringen. ■ Eksponering for støy kan gi hørselsskader. Bruk hørselvern og begrens eksponeringen. ■ Personskader pga. kontakt med bladet ■ Skade som følge av hageavfall som kastes gjennom luften FAREREDUKSJON Det foreligger rapporter om at vibrasjoner fra håndholdt verktøy for enkelte personer kan bidra til en tilstand som kalles Raynauds Syndrome. Symptomene kan omfatte følelsesløshet og gjøre fi ngrene bleke, vanligvis synlig ved eksponering til lave temperaturer. Arvelige faktorer, eksponering mot lave temperaturer og fuktighet, diett, røyking og arbeidspraksis blir alle ansett for å kunne bidra til å utvikle disse symptomene. Brukeren kan iverksette tiltak for mulig å redusere virkningene av vibrasjonene: ■ Hold kroppen din varm i kaldt vær. Bruk hansker og hold hender og håndledd varme ved bruk av produktet. Det er rapportert at kaldt vær er en viktig faktor som bidrar til Raynauds Syndrome. ■ Etter hver arbeidsperiode bør det utføres øvelser for å øke blodsirkulasjonen. ■ Ta ofte pauser fra arbeidet som utføres. Begrens mengden av eksponering pr. dag. Hvis du opplever noen av symptomene på denne tilstanden må du øyeblikkelig avbryte arbeidet og oppsøke en lege med disse symptomene. ADVARSEL Hvis man bruker verktøyet for lenge av gangen, kan det føre til eller forverre allerede eksisterende personskade. Når du bruker et verktøy over en lenger tidsperiode, husk å ta regelmessige pauser. ADVARSEL For å unngå alvorlig personskade, ikke gjør forsøk på å bruke dette produktet før du har lest grundig gjennom og forstått brukermanualen. Om du ikke forstår advarslene og anvisningene I brukermanualen, ikke bruk dette produktet. Kontakt RYOBI kundeservice for hjelp.Norsk

MONTERING OPPAKKING Dette produktet krever montering. ■ Inspiser innholdet grundig og påse at det ikke har oppstått skader under transporten. ■ Om noen deler er skadet eller mangler ikke bruk dette produktet før det er reparert eller erstattet. ADVARSEL Om noen deler er skadet eller mangler ikke bruk dette produktet før det er reparert eller erstattet. Bruk av dette produktet med skadede eller manglende deler kan føre til alvorlig personskade. ADVARSEL Ikke forsøk å modifisere dette produktet eller Alle slike forandringer eller modifikasjoner er feil. Hvilken som helst forandring eller modifikasjon eller feilaktig bruk kan resultere i farlige forhold som leder til mulig alvorlig personskade. ADVARSEL Produktsikkerhetssystemer eller funksjoner skal ikke tuklet med eller deaktivert. ADVARSEL Du må aldri feste eller justere tilleggsutstyr mens produktet går. Unnlatelse av å stanse motoren kan føre til alvorlig personskade. ADVARSEL Kople alltid ut tennpluggens ledning når du monterer deler. ADVARSEL Bruk aldri gressklipperen uten korrekt sikkerhetsutstyr i orden og på plass. Bruk aldri klipperen dersom sikkerhetsenheter er defekte. Dersom produktet brukes med defekte eller manglende deler kan det føre til alvorlige personskader.

1. Sett håndtakene i riktig bruksposisjon og stram

håndtakknottene for å sikre. Pass på at låsepinnen på det nedre håndtaket sitter i hullet på braketten.

2. Sett hurtigutløsningsfestene på plass, og fest ved å

stramme til hurtigutløsningsknottene. MERK: Unngå at ledninger klemmes eller blokkeres.

1. Løft og hold åpen den bakre utkastdøren.

2. Ta tak i mull-pluggens håndtak og sett den inn med en

svak vinkel som vist.

3. Skyv mull-pluggen forsvarlig på plass.

2. Sett de resterende delene til gressoppsamleren på

MERK: Når gressoppsamleren brukes må hverken sideutkastet eller fi nhakkingspluggen installeres. Dessuten, påse at utkastdøren på siden er betryggende lukket.

1. Løft opp bakre tømmedeksel.

2. Løft oppsamleren etter håndtaket, og plasser det under

bakdekselet slik at krokene på rammen av oppsamleren sitter på den hengslede stangen på bakdekselet.

3. Løs ut bakdøren. Når krokene på oppsamleren er på

plass, vil de ligge trygt på bakdekselets hengselstang.

4. Kontroller at bakdekselet er godt festet på oppsamleren.

Pass på at det ikke er noen avstand mellom bakdekselet og oppfangeren.

1. Trykk ned låsemekanismen med én hånd og løft

sidetømmingsdøren med den andre hånden.

2. Tilpass krokene på avviseren med hengselakslen på

undersiden av døren.

3. Senk avviseren inntil krokene er festet på

hengselstangen til mull-døren.

4. Løs ut avviseren og døren for sideutkast.

MERK: Rengjør og undersøk låsemekanismen etter hver bruk for å se om den fortsatt fungerer riktig. BETJENING

BRENNSTOFF OG FYLLING

ADVARSEL Vis forsiktighet ved behandling av drivstoff; det er meget brannfarlig. ■ Bruk nylig blandet brennstoff. ■ Drivstoff oppbevares kun i beholdere som er ment for slikt bruk. ■ Fylling av brennstoff må alltid foregå utendørs. Du må ikke inhalere brennstoffdampene. Ikke røyk og hold deg vekke fra åpne fl ammer og gnister. ■ Ikke la bensin eller olje få kontakt med huden din. ■ Hold bensin og olje vekke fra øynene. Hvis bensin eller olje kommer i kontakt med øynene, vask dem umiddelbart i rikelige mengder rennende vann. Hvis øynene fremdeles er irritert, må du øyeblikkelig oppsøke en lege. ■ Tørk opp sølt bensin umiddelbart. FYLLE TANKEN Se fig. 5. ADVARSEL Slå alltid av motoren før du fyller brennstoff. La motor og eksosanlegg kjøle seg ned før etterfylling av drivstoff. Du må aldri fjerne tanklokket eller fylle drivstoff mens motoren er i gang eller fortsatt varm. Fjern deg minst 9 meter (30 fot) fra det stedet der du fylte brennstoff før du starter motoren. Du må ikke røyke. Å ikke følge denne advarselen kan føre til alvorlig personskade. ADVARSEL Ikke overfyll. Fyll drivstofftanken til 25 mm under toppen av brennstoff halsen. Etter drivstoffylling, ikke tipp gressklipperen mer enn 25 grader idet dette kan føre til drivstofflekkasjer og risiko for brann, etc.

1. Rengjør overflaten rundt tanklokket for å unngå rusk i

2. Løsne lokket på brennstofftanken forsiktig for å slippe

ut evt. overtrykk, og at brennstoffet lekker ut ved lokket. Sett fra deg lokket på et rent underlag.

3. Hell drivstoffet forsiktig i tanken. Unngå søl.

4. Rengjør og sjekk pakningen, skru så godt på igjen alle

drivstoff- og tanklokk.

5. Tørk opp alt brennstoffsøl. Gå minst 9 m unna

påfyllingsstedet for driftstoff før du starter motoren. MERK: Det er normalt at det kommer røyk fra motoren under og etter første gangs bruk.

ETTERFYLLE/SJEKK MOTOROLJE

Se fig. 5. Motorolje er meget viktig for motorens ytelse og levetid. Generelt anbefales til alle temperaturer SAE 10W-30. Bruk alltid en 4-takts motorolje som oppfyller eller overgår kravene til API klassifi sering SJ. MERK: Tensidfri 2-taktsmotorolje vil skade motoren og bør ikke brukes. For å fylle på motorolje:

1. Sjekk at gressklipperen står på et plant sted og at

område rundt oljelokket/peilepinnen er rent.

2. Fjern lokket og forseglingen fra oljekannen.

3. Åpne oljelokket / peilepinnen ved å vri den 90 grader

Ikke overfyll. MERK: Når du sjekker oljenivået, sett peilepinnen inn i oljepåfyllingsåpningen, men ikke skru den fast.

5. Installere og sikre oljelokket / peilepinnen ved å vri den

90 grader med klokken.Norsk

For å sjekke motorolje: ■ Sjekk at gressklipperen står på et plant sted og at område rundt oljelokket/peilepinnen er rent. ■ Fjern oljefyllingslokket/peilepinnen. Tørk av og sett peilepinnen inn i påfyllingshullet, men uten å skru fast. ■ Ta ut oljelokket/peilepinnen igjen og sjekk oljenivået. Hvis det ikke er nok olje i oljetanken, fyll på olje til korrekt nivå er nådd.

STARTE/STANSE KLIPPEREN

Se fig. 5. ADVARSEL Ikke start eller kjør motoren i rom uten god ventilasjon; innånding av eksosgasser kan drepe. MERK: Motoren er utstyrt med en avstengningsventil. Steng for drivstoff når du er ferdig med å klippe gresset. Starte motoren

MERK: Dette trinnet er vanligvis ikke nødvendig dersom man starter en motor som allerede har vært i gang noen minutter.

opp starterwiren slik at wiren ikke smekker tilbake. MERK: Det kan være behov for å gjenta chokeprosedyren hvis været er kaldere. I varmt vær kan for mye choke føre til drukning og motoren vil ikke starte. Hvis du drukner motoren, vent i noen minutter før du prøver å starte igjen og da må du ikke bruke choken på nytt. Stoppe motoren

1. Frigjør driftsbøylen for å stanse gressklipperen.

Se fig 19. ■ Gass-spaken på håndtaket gjør det mulig for brukeren å stille inn varierende motorhastighet, og den må stilles på høyeste hastighet når motoren startes og når det klippes gress. ■ Gass-spaken vil ikke stanse motoren. Du må slippe gasspaken på håndtaket for å stoppe motoren.

Se fig. 6. ■ For selvgående drift: Hold gasshåndtaket inne mens du sakte trekker fremdriftsstangen mot håndtaket. Slipp selvfremdrifts kausjon for å stoppe hjulet stasjonen. ■ Å drive manuelt: Hold nede strøm spaken. Ikke engasjere selvfremdrifts kausjon. MERK: Produktet begynner å kjøre når fremdriftsstangen er koblet inn.

Se fig. 7. Ved forsendelse blir hjulene på gressklipperen stilt på en lav klippehøyde. Før du tar i bruk gressklipperen for første dag, bør du justere kuttehøyden slik at den passer dine behov. En gjennomsnittlig plen skal være mellom 38 mm og 50 mm i kjølige måneder og mellom 50 mm og 76 mm i varme måneder. For å justere knivhøyden ■ Stans gressklipperen og vent til bladet har stanset helt. ■ For å øke bladhøyden, ta justeringsspaken og flytt den mot gressklipperens bakdel. ■ For å senke bladhøyden, ta justeringsspaken og flytt den mot gressklipperens front. STILLE INN HÅNDTAKETS HØYDE OG VINKEL Se fig. 8. Høyde på håndtakene justeres enkelt slik at det passer operatøren. Justering av håndtakets høyde: ■ Fjern hurtigutløsningsknotten. ■ Skyv ut hurtigutløsningsspaken, og juster høyden til den andre åpningen. ■ Sett hurtigutløsningsfestet på plass igjen. Stram til hurtigutløsningsknotten. ■ Gjenta på andre siden av håndtaket. Justere håndtakets vinkel: ■ Slipp de nedre hurtigutløsningsfestene. ■ Endre håndtakets vinkelen etter eget ønske. Pass på at låsepinnen på det nedre håndtaket sitter i hullet på braketten. MERK: Produktet har en 3-punkts vinkeljustering for håndtaket. ■ Sett de nedre hurtigutløsningsfestene på plass igjen.Norsk

GRESSKLIPPINGSRÅD ■ Påse at det ikke er steiner, pinner, ledninger og andre gjenstander på gressplenen som kan skade gressklipperens blader eller motoren. Slike gjenstander kan bli slengt opp fra klipperen i enhver retning og forårsake alvorlige personskader på både operatør og tilskuere. ■ For beste resultat, kutt alltid en tredjedel eller mindre av gressets totale høyde. ■ Når du kutter høyt gress, senk hastigheten på gange for å få en mer effektiv klipping og riktig utslipp av klippet gress. ■ Ikke klipp vått gress, det vil feste seg til undersiden av lokket og hindre at gresset samles opp i bagen eller sprutes ut riktig. ■ Nytt eller tykt gress kan kreve større klippehøyde. ■ Undersiden på gressklipperen skal rengjøres etter hvert bruk for å fjerne gresskutt, blader, smuss og annet som har samlet seg. Se avsnittet ”Rengjøring av undersiden av gressklipperdekket”.

Se fig. 10. ■ I skråninger er hovedproblemet at man lett kan miste fotfeste der fallulykker kan føre til alvorlige personskader. Ved bruk i skråninger må man være spesielt oppmerksom. Dersom du føler deg utrygg i en skråning, bør du ikke gjøre gressklippingen der. For din egen sikkerhet, ikke prøv å klippe gress på skråninger med en helling større enn 15 grader. Produsenten anbefaler at man ikke bruker kjørehjulet når man klipper i skråninger. ■ Klipp gresset på tvers av skråninger, aldri opp og ned. Vær meget forsiktig når du skifter retning i en skråning. ■ Se opp for hull, hjulspor, humper, steiner og andre skjulte gjenstander som kan føre til snubling og fall. Fjern alle gjenstander som steiner, trær, grener osv. som du kan snuble i eller som bladene kan slenge opp i luften. ■ Sørg alltid for godt fotfeste. Fallulykker kan føre til alvorlige personskader. Slipp driftsbøylen umiddelbart dersom du føler at du er i ferd med å tape balansen. ■ Du må ikke klippe gresset nær stup, grøfter eller vannkanter, du kan miste balansen eller fotfeste.

2. Løft opp bakre tømmedeksel.

3. Ta tak håndtaket på gressoppsamleren og løft den for å

ta den ut av gressklipperen.

4. Tøm ut oppsamlet gress.

5. Løft tømmeluken og sett på plass gressoppsamleren.

ADVARSEL Vær meget forsiktig når du løfter eller velter maskinen på siden for vedlikehold, rengjøring, lagring eller transport. Bladet er skarpt. Til tross for at motoren er av, kan bladene fortsatt beveges. Hold alle kroppsdeler unna bladet når bladet ligger åpent. VEDLIKEHOLD ADVARSEL Etter å slippe strømspaken, jevnlig undersøker om bladet stopper i 3 sekunder. ADVARSEL Hvis produktet ikke er vedlikeholdt på riktig måte, kan levetiden på produktet bli redusert, og innebygde sikkerhetsfunksjoner vil kanskje ikke fungere korrekt, og dermed øke potensialet for alvorlige skader. Sørg for at produktet alltid er i god stand. ADVARSEL Før du utfører vedlikehold, stans maskinen og vent til bladene har stanset helt, koble fra tennpluggkabelen for tennpluggen. Å ikke følge denne advarselen kan føre til alvorlig personskade. ADVARSEL Bruk kun originale reservedeler tilsvarende dem som skiftes ved service- og vedlikeholdsarbeider. Bruk av deler som ikke er originale kan føre til personskade eller feil på produktet. GENERELT VEDLIKEHOLD Du kan foreta justeringer og reparasjoner som er beskrevet i denne brukermanualen. For andre reparasjoner, ta kontakt med et autorisert serviceverksted. ■ Unngå bruk av løsemidler når du rengjør plastdelene. De fleste plastikkstoffene vil bli skadet dersom forskjellige tilgjengelige løsemiddel brukes på gressklipperen. Bruk rene kluter til å fjerne skitt, støv, olje og fett, etc. ■ Kontroller all mutter, bolter og skruer med jevne mellomrom at de er skrudd fast for å sikre at klipperen er i driftssikker stand. ■ Fjern alt oppsamlet gress og løv på og rundt motoren og motordekselet. Tørk over klipperen av og til med en tør klut. Ikke bruk vann. ■ Kontroller gressoppsamleren ofte for slitasje eller elde.Norsk

1. Hev gressklipperen til full høyde.

2. Forbind en slangetilkobling med innvendige gjenger

(følger ikke med) til slangetilkoblingen med utvendige gjenger på klipperdekslet.

3. Slå på vannforsyningen.

4. Start gressklippermotoren og kjør på fullt turtall men

aktiver ikke selvgåingsbøylen.

5. Kjør motoren på stedet i ca. 30 sekunder.

8. Inspiser undersiden av gressklipperdekslet for å se

om det er rent, og gjenta rengjøringsprosessen om ønskelig. SMØRING Alle lager i dette produktet er smurt med tilstrekkelig mengde fi nere smøring for å holde livslengden ved normalt bruk. Derfor er det ikke behov for ytterligere smøring av lager. ADVARSEL Beskytt alltid hendene ved å bruke arbeidshansker og / eller rull filler rund kuttebladets kanter når vedlikehold utføres. Kontakt med kniven kan føre til alvorlig personskade. SKIFTE KUTTEBLADET Se fig. 12. Ved justering være forsiktig med å fange fi ngrene mellom bevegelige kniver og de faste delene av produktet. For beste resultat, må gressklipperbladene holdes skarpe. Skift ut bøyde eller skadde blader omgående. ADVARSEL Skift ut kun med blader godkjent av gressklipperprodusenten. Bruk av blader ikke godkjent av produsenten til gressklipperen er farlig og kan føre til alvorlige personskader, skader på gressklipperen og vil gjøre garantien ugyldig. ADVARSEL Tøm ut drivstoffet før du tipper opp gressklipperen for å erstatte kniven.

bolt ved å skru bolten mot klokken sett fra undersiden av gressklipperen.

7. Sett fjærskiven og bolten på plass igjen på skaftet. Skru

håndfast bolten ved å skru den med klokken sett fra undersiden av gressklipperen. MERK: Vi anbefaler ikke at du sliper bladene, men dersom du gjør det, må bladet avbalanseres før du setter det tilbake på plass.

MERK: Ikke kvess bladene, er de ikke skarpe, skiftes de ut med nye. Blader må være i balanse for å unngå skade og personskade.

1. Fjern luftfilterdekslet ved å skyve ned sperrehaken

mens du forsiktig trekker ut dekslet.

2. Fjern luftfilteret og rengjør det med varmt såpevann.

så ut ved å bruke en sugende klut eller tørkepapir.

4. Sett tilbake luftfilteret på luftfiltersokkelen.

5. Sett på igjen luftfilterdekselet og fest.

MERK: For å oppnå best ytelse skal luftfilteret byttes en gang i året.

LOKK TIL DRIVSTOFFTANK

ADVARSEL Et tanklokk som lekker representerer brannfare og må skiftes umiddelbart. Tanklokket inneholder et ikke utskiftbart fi lter og en kontrollventil. Et tett drivstoffl okk vil føre til dårlig motorytelse. Dersom ytelsen bedrer seg når man løsner på drivstoffl okket, sjekk ventilen, den kan være defekt eller tett. Erstatt om nødvendig tanklokket.Norsk

gjennom oljepåfyllingshullet i en godkjent beholder.

3. Sett gressklipperen opp igjen og fyll på ny olje i henhold

til anvisningene i kapittelet om Påfylling/sjekk av olje. MERK: Brukt olje må avhendes på en godkjent avfallsstasjon for olje. Spør din lokale oljeforhandler for mer informasjon.

VEDLIKEHOLD AV TENNPLUGGEN

Se fig. 15. Tennpluggen må være med riktig avstand og ikke tettet med smuss for å kunne sikre riktig motordrift. For å sjekke:

3. Fjern tennpluggen ved hjelp av en 13/16 in.

tennpluggsokkel (ikke inkludert).

4. Sjekk tennpluggen for skader og rengjør med en

stålbørste før du monterer den igjen. Hvis isolasjonen har sprekker eller deler har knekt av, må tennpluggen skiftes. MERK: Bruk den anbefalte E6RTC-tennpluggen når tennpluggen må skiftes.

5. Mål tennpluggåpningen. Riktig åpning er 0,71 mm -

0,79 mm. For å øke åpningen, hvis nødvendig, bøy forsiktig jordet (øvre) elektrode. For å minske åpningen, bank lett den jordede elektroden mot en hard overflate.

6. Sett tennpluggen tilbake; tre inn for hånd for å hindre

7. Stram med en nøkkel for å trykke sammen skivene.

Hvis tennpluggen er ny, bruk 1/2 dreining for å presse sammen skivene passende. Hvis du gjenbruker den gamle tennpluggen, bruk 1/8 til 1/4 dreining for riktig stramming av skivene. MERK: Feil stramming av tennpluggen fører til at den blir meget varm, og det kan skade motoren.

Se fig. 16. For en jevn drift av hjulene skal hjulenheten rengjøres før lagring.

2. Fjern mutter og hjul og sett til siden.

3. Fjern støvdekselet, o-ringen, skiven, pinnen og

hjulgiret. Fjern all smuss fra disse delene og enden på drivakselen ved å tørke over med en tør klut. Ved behov kan alkohol brukes til å fjerne godt sittende smuss. ADVARSEL Du må ikke smøre noen av hjuledelene. Smøring kan føre til at hjul komponenter til å mislykkes under bruk, noe som kan føre til skade på produktet og / eller alvorlig personskade på operatøren i.

4. Sett på plass igjen hjulgiret med pilene pekende

mot fronten av gressklipperen. Reinstallere pins, vaskemaskin, e-ring, og støvdeksel. MERK: Pass på at venstre og høyre tannhjul er på riktig plass.

Se fig. 17. ADVARSEL Bruk kun reservehjul godkjent av produsenten til gressklipperen. Bruk av hjul ikke godkjent av produsenten til gressklipperen er farlig og kan føre til alvorlige personskader.

30 dager eller mer ■ Hvis du bruker en drivstoffstabilisator, følger stabilisatoren produsentens anvisninger for å legge stabilisator til bensinen i drivstofftanken. Motoren kjøres i minst 10 minutter etter tilsetning av stabilisator til å tillate at stabilisatoren for å komme fram til forgasseren. ADVARSEL Ikke oppbevar produktet med bensin på tanken i en bygning hvor røyk kan nå en åpen flamme eller gnist. ■ Hvis du ikke bruker en drivstoffstabilisator, la motoren gå inntil produktet er helt tom for bensin. ■ Når motoren har stanset, vent til bladene har stanset helt og koble fra tennpluggkabel. ■ Drei drivstoffventilen til stengt posisjon ■ Legg gressklipperen på siden (med forgasseren opp) og rens ut gressrester som har samlet seg opp på undersiden av gressklipperen. ■ Rengjør undersiden av gressklipperdekslet. ■ Tørk over gressklipperen med en tørr klut.Norsk

■ Sjekk alle mutter, bolter, skruer, fester osv. at de er godt skrudd fast. ■ Sjekk bevegelige deler om de er skadet, brukket og slitt. Gi klipperen til reparasjon ved skadde og manglende deler. ■ Lagre gressklipperen i et godt ventilert sted som er rent, tørt og utenfor barns rekkevidde. ■ Gressklipperen må ikke stå nær korrosive materialer som gjødsel eller saltstein. For å senke håndtaket før lagring: Se fig. 18. ■ Fjern starterwiren fra skinnen og la den trekke inn i motoren. ■ Ta av oppsamleren. ■ Slipp de øvre quick release festene i øvre håndtaket og brett det øvre håndtaket ned. ■ Frigjør det nedre hurtigutløsningsfestet. ■ Fold det nedre håndtaket sammen forbi kantene på håndtakets monteringsbraketter. Pass på braketten støtter håndtaket. Ellers kan luftfilteret bli skadet. ■ Lukk den nedre rask Fester og la braketten støtte håndtaket, og pass på så du ikke bøyer eller knekk kontrollkabler. TRANSPORT ■ Stans motoren, koble fra tennpluggkabelen og vent inntil bladene har stanset helt og motoren har kjølt ned. La maskinen bli avkjølt. ■ Tøm drivstofftanken ved å la motoren gå til den stanser. Tøm oljen ved å følge instruksene for oljeskift. ■ Ved transport må du sikre maskinen mot at den flytter seg eller kan falle ned for å hindre personskader eller skader på maskinen.Norsk

Kontroller for slitte eller ødelagte deler

Sjekk alle begynner inter- lock og makt spaken for riktig funksjonalitet

Sjekk om bladet stopper innen 3 sekunder etter at du slipper strøm spaken

• Disse punkter må kun udføres på et autoriseret servicecenter. BEMÆRK: Vedlikehold skal utføres oftere dersom produktet brukes i støvete områder. Dersom motoren har gått over de maksimale frister oppgitt i tabellen, skal vedlikehold allikevel settes i intervallene som oppgitt i tid eller timer.Norsk

FEILSØKING Problem Mulig årsak Løsning Håndtak i feil posisjon. Håndtak satt i feil posisjon. Sjekk for å være sikker på at pin av det nedre håndtaket knakk i riktig posisjon. Quick-release knotter ikke strammet. Stram håndtere quick-release knotter. Gressklipperen starter ikke. Ingen gnist. Bruk gnisttester for å sjekke for riktig tennplugg drift. Tom for drivstoff. Kontroller at drivstoffventilen er satt til åpen Fyll gressklipperen med drivstoff. Hvis gressklipperen fortsatt ikke starter, ta kontakt med et serviceverksted. Motoren ble druknet. Vent i 15 minutter og start motoren igjen. Ikke gi choke før du prøver å starte. Startsnoren trekker hardere nå enn da den var ny. Ta kontakt med et serviceverksted. Gressklipperen er tung å skyve. Høyt gress, klipperens bakdel og blad drar seg i tungt gress eller kuttehøyde for lav. Hev klippehøyden. Hjulenheten må renses. Rengjør hjulenheten. Klipperen vibrerer ved høy hastighet. Bladet er ute av balanse. Erstatt kniven. Bøyd motoraksel. For å stanse motoren, koble tennpluggkabelen fra tennpluggen, sjekk for skader. Lever hos et autorisert verksted for reparasjon før restart. Gressklipperen mullklipper ikke korrekt. Vått gress har festet seg til undersiden av gressklipperdekslet. Vent til gresset har tørket før du starter klipping. Rengjør undersiden av gressklipperdekslet. Gressklipperen fyller ikke gressposen korrekt. Klippehøyden er satt for lavt. Hev klippehøyden.Русский

GARANTIBETINGELSER I tillegg til eventuelle lovbestemte rettigheter som følger av kjøpet, er dette produktet dekket av en garanti som angitt nedenfor.

1. Garantiperioden er 24 måneder for konsumenter og gjelder fra den datoen

som produktet ble kjøpt. Denne datoen skal dokumenteres med en faktura eller annet kjøpsbevis. Produktet er designet og beregnet kun til konsument- og privat bruk. Så det gis ingen garanti ved profesjonell eller kommersiell bruk.

2. For en del av utvalget av hageverktøy (AC/DC) er det mulighet til å utvide

garantiperioden i den perioden som er beskrevet ovenfor ved bruk av registreringen på nettsidene www.ryobitools.eu. Kvaliseringen av verktøyene for en utvidelse av garantiperioden er tydelig vist i butikker og7eller på pakningen / og nnes innen produktdokumentasjonen. Sluttbrukeren må registrere sine nylig anskaffede verktøy online innen 30 dager etter kjøpsdato. Sluttbrukeren kan registrere seg for den utvidede garantien i sitt land hvis det er opplistet på online registreringsskjemaet der dette alternativet er gyldig. Videre må sluttbrukere gi sitt samtykke til oppbevaring av dataene som kreves for å gå online, og de må godta vilkår og betingelser. Registreringsbekreftelsen, som sendes ut på e-post, og den originale fakturaen som viser kjøpsdato, vil tjene som bevis for den utvidede garantien.

3. Garantien dekker alle defekter i produktet under garantiperioden på grunn av

defekter i utførelse eller materiale på kjøpsdato. Garantien er begrenset til å reparere og/eller erstatte og inkluderer ikke noen andre forpliktelser, inkludert, men ikke begrenset til, tilfeldige eller følgesmessige skader. Garantien er ikke gyldig hvis produktet har blitt misbrukt, brukt på annen måte enn det som beskrives i bruksanvisningen eller er koblet til på feil måte. Denne garantien gjelder ikke for: – enhver skade på produktet som er resultat av utilstrekkelig vedlikehold – ethvert produkt som har blitt endret eller modifisert – ethvert produkt der de originale identifiseringsmerkene (varemerke, serienummer) har blitt uleselig, er endret eller fjernet – enhver skade som forårsakes av ikke-overholdelse av instruksjonshåndboken – ethvert ikke-CE-produkt – ethvert produkt som har blitt forsøkt reparert eller av en ikke-kvalifisert fagperson eller uten tidligere autorisasjon fra Techtronic Industries. – ethvert produkt tilkoblet feil strømforsyning (ampere, spenning, frekvens) – ethvert produkt som brukes med feil drivstoffblanding (drivstoff, olje, prosentandel olje) – enhver skade som er forårsaket av eksterne påvirkninger (kjemiske, fysiske, støt) eller fremmede stoffer – normal slitasje og slitereservedeler – feil bruk, overbelastning av verktøyet – bruk av ikke-godkjent tilbehør eller deler – Eventuelle periodiske justeringer av eller vedlikeholdsrengjøring av forbrennere – Komponenter (deler og tilbehør) som er underlagt naturlig slitasje, inkludert, men ikke begrenset til bulkknotter, drivreimer, clutch, blader på hekketrimmere eller gressklippere, seler, kabelspjeld, karbonbørster, strømledning, kniver, feltpakninger, heispinner, blåsevifter, blåse- og vakuumslanger, vakuumpose og reimer, førerstenger, sagkjeder, strømper, koblingsmonteringer, spraydyser, hjul, spraystenger, indre spoler, ytre spoler, kuttelinjer, tennplugger, luftfiltre, gassfiltre, mulchingblader osv.

4. For service må produktet sendes eller fremlegges for en RYOBI-

autorisert servicestasjon opplistet for hvert land i den følgende listen over servicestasjonsadresser. I noen land sender den lokale RYOBI-forhandleren produktet til RYOBI serviceorganisasjonen. Ved å sende et produkt til en RYOBI servicestasjon skal produktet være sikkert pakket uten noe farlig innhold, slik som bensin, merket med senderens adresse og fulgt av en kort beskrivelse av feilen.

5. En reparasjon/erstatning under denne garantien er gratis. Den utgjør ingen

forlengelse eller en ny start av garantiperioden. Utvekslede deler eller verktøy blir vår eiendom. I noen land vil leveringskostnader eller frankering måtte betales av senderen. Dine lovbestemte rettigheter som oppstår fra kjøp av verktøyet forblir uberørte.

6. Denne garantien er gyldig i EU, Sveits, Island, Norge, Liechtenstein, Tyrkia

og Russland. Utenfor disse områdene ta kontakt med din autoriserte RYOBI- forhandler om en annen garanti gjelder. AUTORISERT SERVICESENTER For å nne et autorisert servicesenter i nærheten, gå til http://no.ryobitools.eu/header/ service-and-support/service-agents
