NÁVOD K OBSLUZE RLM53190YV RYOBI

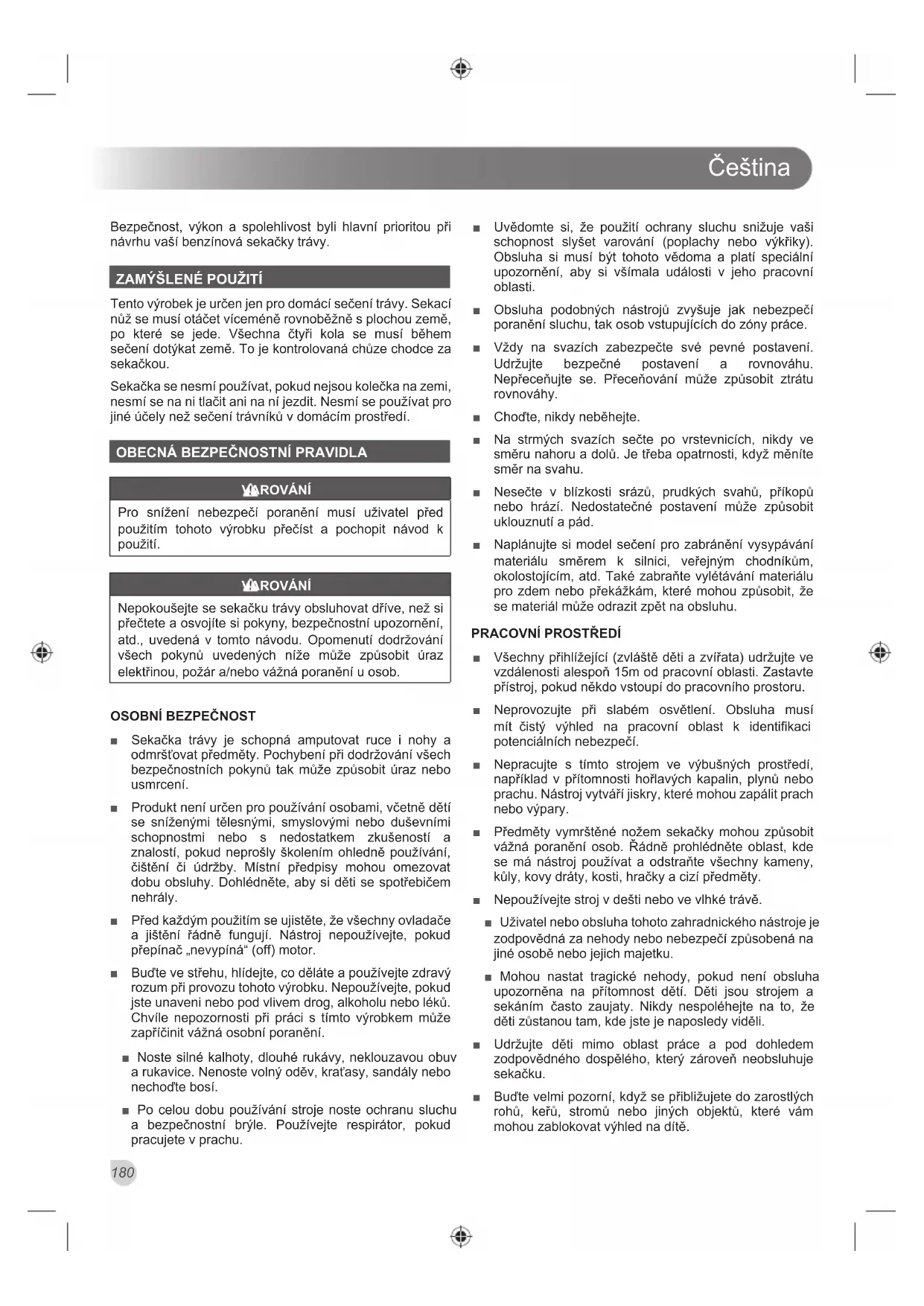

Bezpečnost, výkon a spolehlivost byli hlavní prioritou při návrhu vaší benzínová sekačky trávy.

Tento výrobek je určen jen pro domácí sečení trávy. Sekací nůž se musí otáčet víceméně rovnoběžně s plochou země, po které se jede. Všechna čtyři kola se musí během sečení dotýkat země. To je kontrolovaná chůze chodce za sekačkou. Sekačka se nesmí používat, pokud nejsou kolečka na zemi, nesmí se na ni tlačit ani na ní jezdit. Nesmí se používat pro jiné účely než sečení trávníků v domácím prostředí.

OBECNÁ BEZPEČNOSTNÍ PRAVIDLA

VAROVÁNÍ Pro snížení nebezpečí poranění musí uživatel před použitím tohoto výrobku přečíst a pochopit návod k použití. VAROVÁNÍ Nepokoušejte se sekačku trávy obsluhovat dříve, než si přečtete a osvojíte si pokyny, bezpečnostní upozornění, atd., uvedená v tomto návodu. Opomenutí dodržování všech pokynů uvedených níže může způsobit úraz elektřinou, požár a/nebo vážná poranění u osob.

■ Sekačka trávy je schopná amputovat ruce i nohy a odmršťovat předměty. Pochybení při dodržování všech bezpečnostních pokynů tak může způsobit úraz nebo usmrcení. ■ Produkt není určen pro používání osobami, včetně dětí se sníženými tělesnými, smyslovými nebo duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud neprošly školením ohledně používání, čištění či údržby. Místní předpisy mohou omezovat dobu obsluhy. Dohlédněte, aby si děti se spotřebičem nehrály. ■ Před každým použitím se ujistěte, že všechny ovladače a jištění řádně fungují. Nástroj nepoužívejte, pokud přepínač „nevypíná“ (off) motor. ■ Buďte ve střehu, hlídejte, co děláte a používejte zdravý rozum při provozu tohoto výrobku. Nepoužívejte, pokud jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Chvíle nepozornosti při práci s tímto výrobkem může zapříčinit vážná osobní poranění. ■ Noste silné kalhoty, dlouhé rukávy, neklouzavou obuv a rukavice. Nenoste volný oděv, kraťasy, sandály nebo nechoďte bosí. ■ Po celou dobu používání stroje noste ochranu sluchu a bezpečnostní brýle. Používejte respirátor, pokud pracujete v prachu. ■ Uvědomte si, že použití ochrany sluchu snižuje vaši schopnost slyšet varování (poplachy nebo výkřiky). Obsluha si musí být tohoto vědoma a platí speciální upozornění, aby si všímala události v jeho pracovní oblasti. ■ Obsluha podobných nástrojů zvyšuje jak nebezpečí poranění sluchu, tak osob vstupujících do zóny práce. ■ Vždy na svazích zabezpečte své pevné postavení. Udržujte bezpečné postavení a rovnováhu. Nepřeceňujte se. Přeceňování může způsobit ztrátu rovnováhy. ■ Choďte, nikdy neběhejte. ■ Na strmých svazích sečte po vrstevnicích, nikdy ve směru nahoru a dolů. Je třeba opatrnosti, když měníte směr na svahu. ■ Nesečte v blízkosti srázů, prudkých svahů, příkopů nebo hrází. Nedostatečné postavení může způsobit uklouznutí a pád. ■ Naplánujte si model sečení pro zabránění vysypávání materiálu směrem k silnici, veřejným chodníkům, okolostojícím, atd. Také zabraňte vylétávání materiálu pro zdem nebo překážkám, které mohou způsobit, že se materiál může odrazit zpět na obsluhu.

■ Všechny přihlížející (zvláště děti a zvířata) udržujte ve vzdálenosti alespoň 15m od pracovní oblasti. Zastavte přístroj, pokud někdo vstoupí do pracovního prostoru. ■ Neprovozujte při slabém osvětlení. Obsluha musí mít čistý výhled na pracovní oblast k identifikaci potenciálních nebezpečí. ■ Nepracujte s tímto strojem ve výbušných prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Nástroj vytváří jiskry, které mohou zapálit prach nebo výpary. ■ Předměty vymrštěné nožem sekačky mohou způsobit vážná poranění osob. Řádně prohlédněte oblast, kde se má nástroj používat a odstraňte všechny kameny, kůly, kovy dráty, kosti, hračky a cizí předměty. ■ Nepoužívejte stroj v dešti nebo ve vlhké trávě. ■ Uživatel nebo obsluha tohoto zahradnického nástroje je zodpovědná za nehody nebo nebezpečí způsobená na jiné osobě nebo jejich majetku. ■ Mohou nastat tragické nehody, pokud není obsluha upozorněna na přítomnost dětí. Děti jsou strojem a sekáním často zaujaty. Nikdy nespoléhejte na to, že děti zůstanou tam, kde jste je naposledy viděli. ■ Udržujte děti mimo oblast práce a pod dohledem zodpovědného dospělého, který zároveň neobsluhuje sekačku. ■ Buďte velmi pozorní, když se přibližujete do zarostlých rohů, keřů, stromů nebo jiných objektů, které vám mohou zablokovat výhled na dítě.Čeština

■ Udržujte pracoviště čisté. Zatarasené nebo tmavé oblasti vedou k nehodám. BEZPEČNOSTNÍ VAROVÁNÍ K SEKAČCE TRÁVY ■ Před každým použitím vizuálně zkontrolujte nůžky, že nože, šrouby nože a stříhací sestava nejsou opotřebovány nebo poškozeny. Zkontrolujte, zda výrobek před každým použitím a často během provozu. ■ Vyměňujte opotřebované nebo poškozené nože a šrouby, abyste zachovali rovnováhu. ■ Zkontrolujte všechny šrouby, matice v častých intervalech na řádné utažení, aby se zajistilo, že zařízení bude pracovat v bezpečných pracovních podmínkách. ■ Lapač trávy často kontrolujte na opotřebení, otvory nebo poškození. To může způsobit odhazování předmětů na obsluhu. ■ Z důvodu bezpečnosti měňte opotřebované nebo poškozené díly před provozem zařízení. ■ Nikdy sekačku neprovozujte, nedojde-li při uvolnění páčky nastavení výkonu k zastavení motoru. ■ Neprovozujte výrobek bez celé trávy catcher nebo stráže samouzavírací výpustného otvoru na místě. ■ Zařízení nepoužívejte, hrozí-li nebezpečí blesku. ■ Nepoužívejte nadměrnou sílu na nástroj. Nástroj bude svou práci provádět lépe a bezpečněji při určeném přísunu materiálu, pro který byl navržen. ■ Nepřetěžujte svou sekačku. Sekání dlouhé silné trávy může způsobit pokles rychlosti motoru nebo výkonu pro sekání. Když sečete vysokou silnou trávu, sečte nejprve při vyšším nastavení výšky sečení, což pomáhá snížit zatížení. Viz seřízení výšky nože. ■ Zastavte nůž, když přejíždíte kamenité plochy. ■ Nikdy netahejte za produkt směrem dozadu, pokud to není nutné. Pokud musíte couvat se sekačkou, vždy se nejprve podívejte dolů a za sebe, zabráníte upadnutí nebo najetí sekačky na vaše nohy. ■ Zastavte nůž (nože), abyste sekačku naklopili pro převoz přes plochy jiné než pro sečení a když ji přepravujete z místa na další místo sečení. ■ Nikdy neprovozujte přístroj s poškozenými chrániči nebo štíty nebo bez bezpečnostních zařízení, například chráničů a/nebo sběrných vaků trávy. ■ Opatrně zapněte motor v souladu s pokyny a udržujte ruce a nohy mimo oblast sečení. Vždy udržujte výstupní otvory čisté. ■ Nikdy nepřevracejte ani neseřizujte sekačku, pokud je motor v chodu. ■ Vyhýbejte se dírám, vyjetým kolejím, vyvýšeninám, kamenům nebo jiným skrytým předmětům. Nerovný terén může způsobit uklouznutí a pád. ■ Nástroj vždy po použití skladujte na suchém, dobře větraném a uzamčeném místě mimo dosah dětí. ■ Dodržujte pokyny výrobce pro řádnou obsluhu a instalaci příslušenství. Používejte pouze příslušenství schválené výrobcem. ■ Nespouštějte motor v uzavřených prostorech, kde se může z motoru kumulovat nebezpečný oxid uhelnatý. ■ Neměňte nastavení regulátoru motoru nebo nepřetáčejte motor. ■ Nenaklánějte sekačku, když ji zapínáte nebo když motor běží. Tak se exponuje nůž a zvyšuje pravděpodobnost odhození předmětu. ■ Nestartujte motor, když stojíte před výsypným žlabem. ■ Zastavte motor, odpojte zapalovací kabel a počkejte, až se nože zcela zastaví a nechejte zchladit pro následující případy: ● když nástroj ponecháváte bez dozoru, ● před odstraněním ucpávky nebo před uvolněním násypky, ● před kontrolou, čištěním nebo prací na nástroji, ● po nárazu cizího předmětu; prohlédněte přístroj na poškození a proveďte opravy před restartem a obsluhou stroje. ● před čištěním lapače trávy ● Před doplňováním paliva ■ pokud stroj začne abnormálně vibrovat (ihned zkontrolujte) ● zjistěte škody ● výměna a oprava všech poškozených dílů ● zkontrolujte a utáhněte všechny volné části ■ Pokud sekačka narazí na nějaký předmět, držte se následujícího: ● Zastavte motor a odpojte zapalovací kabel. ● Sekačku trávy řádně prohlédněte na jakékoliv poškození. ● Škody opravte před restartem a pokračujte v sečení. ■ Před uskladněním v obalu nechte motor vychladnout. ■ Pro snížení nebezpečí požáru udržujte motor, tlumič a místo uchovávání paliva bez trávy, listí nebo nadměrné mastnoty. ■ Pokud se musí nádrž pro palivo vypustit, provádějte pouze ve venkovních prostorech. ■ Zastavte motor a odpojte kabel zapalovaní dříve, než provedete jakákoliv nastavení, výměnu příslušenství, přepravu nebo než sekačku uložíte. Také bezpečnostní preventivní opatření snižují riziko náhodného spuštění elektrického nástroje. ■ Výrobek je velmi hlučný a může nastálo ovlivnit sluch při vystavení, omezujte hluk a noste ochranu sluchu, i když to není dáno.Čeština

ÚDRŽBA ■ Nářadí musí být opravováno pouze odborným opravářem s příslušnou technickou kvalifikací. Neodborná údržba nebo opravy prováděné svépomocí mohou být příčinou úrazu nebo poškození nářadí. ■ Při údržbě používejte pouze původní náhradní díly výrobce. Použití nedovolených dílů může způsobit nebezpečí úrazu nebo poranění uživatele nebo poškození výrobku. POZNÁMKA: Provádějte pouze úkoly uvedené v tomto návodu. Pro servis vraťte výrobek do autorizovaného servisního centra. Uschovejte si tyto pokyny pro budoucí nahlédnutí. Přečtěte si pokyny uvedené v části o používání nářadí, ve které jsou uvedeny informace o používání nástroje. Uschovejte si tento návod, abyste se k němu mohli v budoucnosti vrátit. SYMBOLY Některé z následujících symbolů mohou být použity na tomto výrobku. Prostudujte si je prosím a naučte se jejich význam. Řádný výklad těchto symbolů vám umožní s tímto výrobkem pracovat lépe a bezpečněji. Opatření, která zajišťují vaši bezpečnost. Pro snížení nebezpečí poranění musí uživatel před použitím tohoto nástroje přečíst a pochopit návod k použití. Udržujte všechny části těla a oblečení mimo jakoukoliv pásů nebo jiných pohyblivých dílů. Aby nedošlo ke zranění, drž se dál od pohyblivých částí po celou dobu. Dbejte, aby se v pracovní oblasti nenacházely žádné dráty či kabely. Pochybení tak může způsobit vážný úraz.

Nebezpečí! Udržujte ruce a nohy mimo stroj. Můžete provádět pouze v návodu k obsluze uvedené opravy a seřízení. Opravy zařízení se smí provádět pouze u pověřených servisních prodejců. Udržujte ruce mimo nože. Nebezpečí prudkého odražení předmětu. Okolostojící osoby udržujte ve vzdálenosti alespoň 15 m. Pro snížení nebezpečí poranění nebo poškození se vyhněte kontaktu s jakoukoliv horkou plochou. Nekuřte a držte se dál od otevřených plamenů a jisker. Sečte, je-li zachytávač prázdný Zastavte sečení, je-li zachytávač plný. Nedotýkejte se horkých kovových ploch. Uvědomte si nebezpečí z ostrých nožů. Nože ještě rotují i několik vteřin po vypnutí drtiče. Před prováděním údržby produktu sejměte objímku zapalovací svíčky. Pomalu odšroubujte uzávěr palivové nádrže. Opatrně nalijte palivo do nádrže. Nastavte variabilní páčku plynu na nejvyšší otáčky. Opatrně stiskněte 3krát balónek. Držte ovládací páky dolů proti rukojeti. Tahejte za startovací lanko, až motor naběhne. Na strmých svazích sečte po vrstevnicích, nikdy ve směru nahoru a dolů. Odstraňte předměty, které by mohl rotující nůž odhazovat. Přihlížející udržujte v bezpečné vzdálenosti od výrobku. Palivo a jeho výpary jsou velmi hořlavé a výbušné. Palivo a jeho výpary jsou velmi hořlavé a výbušné. Oheň či exploze může způsobit vážné popáleniny nebo smrt. Používejte pouze bezolovnatý benzin pro motorová vozidla s oktanovým číslem 87 ([R + M]/2) nebo více.Čeština

Používejte olej SAE 30 nebo 10W-30 API-SJ. Toto nářadí je v souladu se všemi normami a předpisy platnými v zemi EU, ve které bylo zakoupeno. Euroasijská značka shody Ukrajinská značka shody

Podržte ovládací páky. Uvolněte páku napájení pro zastavení stroje.

Pojezd: Sekačka bude sama pojíždět, když bude řídící páčka posunutá směrem k rukojeti. Zaručená hladina akustického výkonu je 98 dB. Zastavte zařízení. Otevření a uzavření palivového ventilu Přepínací páčka plynu Přepínací převodová páčka RAC409 Číslo náhradního dílu čepeli. ZBYTKOVÁ RIZIKA Dokonce, i když se výrobek provozuje jak je předepsáno, je stále nemožné zcela eliminovat veškeré zbytkové rizikové faktory. Následující nebezpečí mohou nastat při používání; vyhýbejte se: ■ Poranění způsobené vibracemi. Pro danou práci vždy používejte správný nástroj, navržené rukojeti a dodržujte pracovní dobu a expozici. ■ Poškození sluchu způsobeného expozicí hluku. Noste ochranu sluchu a omezte vystavení. ■ zranění z kontaktu s nožem ■ Zranění způsobená odletujícími úlomky

Bylo zjištěno, že vibrace z ručních pracovních nástrojů mohou u některých osob přispívat ke stavu tzv. Raynaud’s Syndrome (Raynaudovu syndromu). Mezi jeho příznaky patří brnění, necitlivost a zběleni prstů, patrné obvykle po pobytu v chladu. Vědci se domnívají, že k rozvinutí těchto příznaků přispívají dědičné faktory, pobyt v chladu a vlhku, strava, kouření a pracovní návyky. Uživatel může omezit případné působení vibrací použitím vhodných opatření: ■ Za chladného počasí se teple oblečte. Při práci s výrobkem si navlékněte rukavice, abyste udrželi ruce a zápěstí v teple. Bylo zjištěno, že chladné počasí je hlavním faktorem přispívajícím k Raynaud’s Syndrome (Raynaudovu syndromu). ■ Během práce si v pravidelných intervalech zacvičte, abyste zvýšili krevní oběh. ■ Zařazujte časté pracovní přestávky. Omezte dobu práce za den. Jakmile pocítíte některý z výše uvedených příznaků tohoto syndromu, okamžitě přerušte práci a vyhledejte lékaře. VAROVÁNÍ Poranění mohou být způsobena, či zhoršena, prodlouženým používáním nástroje. Když používáte jakýkoliv nástroj delší dobu, dělejte pravidelně přestávky. VAROVÁNÍ Abyste se vyhnuli vážným osobním poraněním, nepokoušejte se tento výrobek používat, dokud jste řádně nepřečetli a nepochopili celý návod k použití. Pokud nerozumite varovanim a pokynům v navodu k použiti, nepouživejte tento vyrobek. Pro pomoc zavolejte zákaznický servis RYOBI.Čeština

POPIS Viz obrázek 1.

1. Boční vyhazovací vodící lišta

4. Rukojeť startovacího kabelu (hnací část spouštěče)

5. Víko nádrže oleje/měrka

6. Páka seřízení výšky

7. Rychlouvolňovací upínadlo

11. Lanko vodícího šroubu

12. Zadní vyprazdňovaní dveře

15. Zajišťovací kolík

17. Mulčovací zásuvka

19. Dvířka bočního vyhazování

20. Háčky boční vyhazovací vodící lišty

21. Otevření dvířek bočního vyhazování

22. Startovací zapalovací svíčka

23. Přepínací páčka plynu

24. Přepínací převodová páčka

26. Zajišťovací mechanizmus

MONTÁŽ VYBALENÍ Tento výrobek vyžaduje složení. ■ Pečlivě výrobek prohlédněte, zda není dopravou rozbit nebo poškozen. ■ Pokud nějaké předměty chybí nebo jsou viditelně poškozeny, nepracujte s tímto výrobkem, dokud se součásti nevymění. VAROVÁNÍ Pokud nějaké předměty chybí nebo jsou viditelně poškozeny, nepracujte s tímto výrobkem, dokud se součásti nevymění. Obsluha výrobku s poškozenými nebo chybějícími částmi může způsobit vážné zranění. VAROVÁNÍ Nepokoušejte se tento výrobek upravovat nebo vyrábět příslušenství, které nejsou doporučeny k tomuto výrobku. Jakékoliv úpravy nebo přestavby je nesprávné zacházení mohou mít za následek nebezpečné podmínky vedoucí k vážným osobním poraněním. VAROVÁNÍ Bezpečnostní produkt systémy a funkce nesmí být manipulováno nebo zakázat. VAROVÁNÍ Nikdy neseřizujte ani nepřipojujte doplňky, když výrobek funguje. Pochybení s nezastaveným motorem tak může způsobit vážný úraz. VAROVÁNÍ Při montáži dílů vždy odpojte kabel zapalovací svíčky motoru. VAROVÁNÍ Sekačku nikdy nepoužívejte, pokud nejsou upevněna a funkční ochranná zařízení. Sekačku nikdy nepoužívejte, pokud jsou poškozena ochranná zařízení. Obsluha tohoto výrobku s poškozenými nebo chybějícími částmi může způsobit vážné zranění.

1. Umístěte rukojeti do správné provozní polohy a

utáhněte knoflík rukojeti pro zajištění. Ujistěte se, že je uzamykací kolík na spodní rukojeti zasunut do otvoru v držáku.

2. Nasaďte rychloupínací příchytky a utáhněte je

rychloupínacími ručními šrouby. POZNÁMKA: Zabraňte přiskřípnutí a zachycení všech kabelů.

3. Umístěte svorku na držadlo.

4. Upevněte kabel do svorky.

5. Umístěte startovací lanko do vodítka na rukojeti.

6. Nainstalujte lapač trávy.

INSTALACE MULČOVACÍ ZÁSUVKY (PRO MULČOVÁ- NÍ) Viz obrázek 3. POZNÁMKA: Když používáte mulčovací zásuvku, neinstalujte sběrný vak ani boční vyhazovací vodící lištu.

1. Nadzvedněte a držte nahoře zadní dvířka pro

2. Uchopte mulčovací zásuvku za její rukojeť a vložte ji

pod menším úhlem, viz obrázek.

3. Bezpečně zasuňte mulčovací zásuvku do její polohy.

4. Dávejte dolů zadní dvířka pro vyprázdnění.

MONTÁŽ ZACHYTÁVAČE TRÁVY

1. Přesuňte plastové svorky přes kovový rám.

2. Připevněte zbytek dílů zachytávače trávy do jeho

INSTALACE SBĚRNÉHO VAKU (PRO UKLÁDÁNÍ DO ZADNÍHO VAKU) Viz obrázek 4. POZNÁMKA: Když používáte zachytávač trávy, neinstalujte mulčovací zásuvku ani boční vyhazovací vodící lištu. Zkontrolujte, zda jsou dvířka bočního vyhazování řádně zavřeny.

1. Nadzvedněte zadní dvířka pro vyprázdnění.

2. Zvedněte lapač na trávu za madlo a nasaďte jej pod

zadní dvířka, takže se háčky na rámu lapače zavěsí na závěsnou tyč zadních dvířek.

3. Uvolněte zadní dvířka. Při správné instalaci lapače na

trávu zůstávají háčky lapače bezpečně zavěšeny na závěsné tyči zadních dvířek.

4. Ujistěte se, že zadní dvířka zcela přiléhají k lapači na

trávu. Ujistěte se, že mezi zadními dvířky a lapačem na trávu není mezera. INSTALACE BOČNÍ VYHAZOVACÍ VODÍCÍ LIŠTY (PRO BOČNÍ VYHAZOVÁNÍ) Viz obrázek 9. POZNÁMKA: Když používáte boční vyhazovací vodící lištu, neinstalujte zachytávač trávy. Mulčovací musí zůstat nainstalována. POZNÁMKA: Když není defl ektor výhozu používán, ujistěte se, že je víko bočního výhozu v aretované poloze.

1. Jednou rukou stlačte aretační mechanizmus a druhou

rukou zdvihněte víko bočního výhozu.

2. Srovnejte háky na chrániči se závěsnou tyčí na spodní

3. Dávejte dolů vodicí lištu, až se háčky zajistí na závěsné

tyči mulčovacích dvířek.

4. Uvolněte vodící lištu a dvířka bočního vyhazování.

POZNÁMKA: Po každém používání zajišťovací mechanizmus vyčistěte a zkontrolujte jeho řádnou funkčnost POUŽITÍ PALIVO A PLNĚNÍ NÁDRŽE VAROVÁNÍ Vždy zacházejte s palivem s opatrností; je velmi hořlavé. ■ Používejte pouze čerstvé palivo. ■ Palivo skladujte v nádobách určených pro tento účel. ■ Palivovou nádrž plňte vždy venku. Nevdechujte benzínové výpary. Nekuřte a držte se dál od otevřených plamenů a jisker. ■ Nenechejte kůži přijít do kontaktu s benzínem nebo olejem. ■ Udržujte palivo a olej mimo oči. Dojde-li ke kontaktu oleje či benzínu s očima, vypláchněte ihned čistou vodou. Pokud je oční sliznice podrážděná, vyhledejte okamžitě lékaře. ■ Rozlité palivo ihned otřete.

PLNĚNÍ PALIVOVÉ NÁDRŽE

Viz obrázek 5. VAROVÁNÍ Před plněním nádrže vždy vypněte motor nářadí. Před doplněním nechejte motor a výfukové komponenty zchladit. Nikdy nesundávejte víko palivové nádrže nebo palivo nikdy nedoplňujte do běžícího stroje nebo horkého motoru. Než spustíte motor, postavte se nejméně 9 metrů od místa, kde jste nalévali benzín do nádrže. Nekuřte. Pochybení tak může způsobit vážné osobní poranění. VAROVÁNÍ Nádrž nepřeplňujte. Naplňte palivovou nádrž na 25 mm pod horní části paliva krku. Po doplnění paliva nikdy sekačku nenaklánějte o více jak 25 stupňů, protože by to mohlo mít za následek únik paliva a nebezpečí požáru, atd.

1. Vyčistěte nádrž kolem uzávěru, aby nedošlo ke

2. Pomalu odšroubujte uzávěr palivové nádrže, aby došlo

k pomalému vyrovnání tlaku a aby se palivo nerozlilo kolem uzávěru. Víko umisťujte na čistou plochu.

3. Opatrně nalijte palivo do nádrže. Dávejte pozor, abyste

4. Vyčistěte a prohlédněte těsnění, pak bezpečně nasaďte

všechna víka pro nádrže a nádoby pro palivo.

5. Pečlivě utřete vylitý benzín. Přesuňte se 9 m od místa

doplnění paliva před spuštěním motoru. POZNÁMKA: Při prvním používání a bezprostředně po použití je zcela normálním jevem, že se z motoru kouří.

KONTROLA/DOPLNĚNÍ MOTOROVÉHO OLEJE

Viz obrázek 5. Motorový olej má významný vliv na výkon motoru a životnost. Všeobecně, použití př i všech teplotách, je doporučen SAE 10W-30. Vždy používejte 4-cyklu motorový olej, který splňuje nebo překračuje požadavky na klasifi kaci API službu SJ. POZNÁMKA: Oleje bez detergentů nebo pro 2dobé motory poškozují motor a nesmí se používat. Přidávání motorového oleje:

1. Ujistěte se, že je sekačka v rovině a oblast okolo víka/

2. Sundejte víko a těsnění z láhve s olejem.

3. Otevřete víčko oleje / měrku otočením o 90 stupňů proti

směru hodinových ručiček. Sejměte víko k nádrži oleje/ měrku.Čeština

4. Opatrně dolijte olej. Naplňte k lince „Full“ (Plno) na

měrce. Nádrž nepřeplňujte. POZNÁMKA: Pokud kontrolujte hladinu oleje, nasuňte měrku do plnícího otvoru pro olej, ale nezašroubujte ji.

5. Nainstalujte a zajistěte Měrka oleje / měrku otočením o

90 stupňů ve směru hodinových ručiček. Kontrola motorového oleje ■ Ujistěte se, že je sekačka v rovině a oblast okolo víka/ měrky je čistá. ■ Sejměte víko k nádrži oleje/měrku. Utřete a zasuňte do plnícího otvoru pro olej, ale nezašroubujte ji. ■ Sejměte víko k nádrži oleje/měrku a zkontrolujte hladinu oleje. Není-li v olejové nádrži dostatek oleje, nalijte olej do správné úrovně.

STARTOVÁNÍ/ZASTAVENÍ SEKAČKY

Viz obrázek 5. VAROVÁNÍ Nikdy motor nespouštějte ani nepoužívejte v uzavřených nebo málo větraných místnostech; vdechování zplodin může usmrtit. NOTE: Motor je vybaven uzavíracím ventilem. Po dokončení sekání vypněte přívod paliva. Spuštění motoru

1. Otevřete palivový ventil.

2. Nastavte variabilní páčku plynu na nejvyšší otáčky.

3. Stiskněte 3-krát hlavičku startéru.

POZNÁMKA: Tento není obvykle nutný, když startujete motoru, který již několik minut běžel.

4. Držte ovládací páky dolů proti rukojeti.

5. Tahejte za rukojeť spouštěče, až se spustí. Opatrně

startovací lanko uvolněte, takže se nevymrští. POZNÁMKA: Může být nezbytné opakovat pumpování paliva v chladnějším počasí. V teplejším počasí může nadbytečné startování způsobit přesycení a motor nenastartuje. Pokud motor přesytíte, počkejte několik minut před dalším startováním a neopakujte kroky pumpování paliva. Zastavení motoru

1. Uvolněte páku napájení pro zastavení stroje.

2. Zavřete palivový ventil.

POUŽITÍ PÁKY ZMĚNY PLYNU Viz obrázek 19. ■ Páka změny plynu umožňuje uživateli nastavit pouze změnu rychlosti motoru a je třeba páku po nastartování a při sečení trávy nastavit na maximum. ■ Páka změny plynu nezastavuje motor. K zastavení motoru je potřeba uvolnit páčku spínače. JAK POUŽÍVAT PŘEPÍNACÍ PŘEVODOVKU Viz obrázek 20. ■ Přepínací převodová páčka na rukojeti umožňuje uživateli nastavit různé převodové rychlosti. ■ Pozici páčky neměňte, pokud není výrobek v provozu, jinak by mohlo dojít k poškození páčky. ■ Je-li tráva vyšší, snižte převodovou rychlost a zvyšte rychlost otáček motoru.

Viz obrázek 6. ■ Pojezd: Přidržte páku nastavení výkonu dolů a pomalu přitahujte páku pojezdu směrem k rukojeti. Uvolněte self-pohánět kauci zastavit pohon kola. ■ Chcete-li ručně pohánět: Podržte ovládací páky. Nezapojujte se do self-pohánět kauci. POZNÁMKA: Produkt se spustí při stisknutí páky pojezdu.

Viz obrázek 7. Při zasílání nastavte kola sekačky na nejnižší sekací úroveň. Před prvním použitím sekačky nastavte sekací polohu na výšku nejvhodnější pro váš trávník. Průměrný trávník by měl mít 38 mm až 50 mm v chladných měsících a mezi 50 mm až 76 mm v teplých měsících. Pro seřízení výšky nože ■ Zastavte sekačku a počkejte, až se nůž zcela zastaví. ■ Pro zvednutí výšky nože uchopte páku seřízení výšky a posuňte ji směrem k zadní části sekačky. ■ Pro snížení výšky nože uchopte páku seřízení výšky a posuňte ji směrem k přední části sekačky.

NASTAVENÍ VÝŠKY A ÚHLU RUKOJETI

Viz obrázek 8. Výšku rukojeti lze snadno seřídit dle přání obsluhy. Úprava výšky rukojeti: ■ Sejměte rychloupínací ruční šroub. ■ Posuňte rychloupínací páčku a nastavte výšku podle dalšího otvoru. ■ Znovu nasaďte rychloupínací příchytku. Utáhněte rychloupínací ruční šroub. ■ Opakujte na druhé straně rukojeti. Nastavení úhlu rukojeti: ■ Uvolněte spodní rychloupínací příchytky. ■ Nastavte úhel rukojeti podle potřeby. Ujistěte se, že je uzamykací kolík na spodní rukojeti zasunut do otvoru v držáku.Čeština

POZNÁMKA: Úhel rukojeti lze u produktu nastavit do tří bodů. ■ Znovu namontujte spodní rychloupínací příchytky.

■ Ujistěte se, že je trávník bez kamenů, dříví, drátů a jiných předmětů, které by mohly poškodit nůž sekačky nebo motor. Takové předměty mohou být vyhozeny sekačkou v jakémkoliv směru a mohou způsobit vážná poranění obsluze nebo jiným. ■ Pro nejlepší výkon vždy posekejte třetinu nebo méně výšky trávy. ■ Když sečete vysokou trávu, snižte rychlost chůze pro zefektivnění sečení a správné vysypávání odřezků. ■ Nesekejte mokrou trávu, ta se lepí na spodní stranu dna a brání správnému shromažďování nebo vysypávání odřezků trávy. ■ Mladá nebo silná tráva vyžaduje vyšší výšku sečení nebo užší sekací cestu. ■ Čistěte spodní stranu dna sekačky po každém použití, abyste odstranily zbytky trávy, listí, nečistot a nasbíraných zbytků. Přečtěte si oddíl „Čištění sekačky zespodu“.

Viz obrázek 10. ■ Svahy jsou hlavním faktorem souvisejícím s uklouznutím a pádem, který může mít za následek vážné poranění. Obsluha na svazích vyžaduje zvláštní opatrnost. Pokud se na svazích cítíte nejistí, nesečte. Pro vaši bezpečnost se nepokoušejte séct na svazích větších než 15 stupňů. Výrobce nedoporučuje používat pojezd na svazích. ■ Na strmých svazích sečte po vrstevnicích, nikdy ve směru nahoru a dolů. Je třeba opatrnosti, když měníte směr na svahu. ■ Vyhledávejte otvory, vyjeté koleje, kameny, skryté předměty nebo vyvýšeniny, které mohou způsobit zakopnutí nebo uklouznutí. Vysoká tráva může skrývat překážky. Odstraňte všechny předměty, například kameny, větve, atd., které se mohou vymrštit od sekacího nože. ■ Vždy zabezpečte své pevné postavení. Uklouznutí a pád může mít za následek těžké ublížení na zdraví. Pokud cítíte nejistotu v rovnováze, okamžitě uvolněte páku napájení. ■ Nesečte v blízkosti prudkých svahů, příkopů nebo hrází; mohly byste ztratit pevné postavení a rovnováhu. VYPRÁZDNĚNÍ LAPAČE TRÁVY Viz obrázek 11.

1. Zastavte sekačku a počkejte, až se nůž zcela zastaví.

2. Nadzvedněte zadní dvířka pro vyprázdnění.

3. Uchopte lapač trávy za jeho rukojeť a nadzvedněte pro

vytažení ze sekačky.

4. Vyprázdněte lapač trávy.

5. Nadzvedněte zadní vyprazdňovací dvířka a znovu

lapač trávy nainstalujte. VAROVÁNÍ Buďte při zvedání či naklápění pro transport, údržbu, čištění a skladování velmi opatrní. Nůž je ostrý; i když je sekačka vypnuta, může se nůž stále otáčet. Udržujte všechny části těla mimo vystavený nůž. ÚDRŽBA VAROVÁNÍ Po uvolnění ovládací páky, pravidelně kontrolovat, zda kotouč zastaví do 3 vteřin. VAROVÁNÍ V případě, že výrobek není správně udržován, může být životnost výrobku snížena, a vestavěné bezpečnostní prvky, nemusí správně fungovat, což zvyšuje potenciál pro vážné zranění. Vždy udržujte výrobek v dobrém provozním stavu. VAROVÁNÍ Před prováděním údržby zastavte sekačku, nechejte nůž zcela zastavit a odpojte zapalovací kabel od zapalovací svíčky. Pochybení tak může způsobit vážné osobní poranění. VAROVÁNÍ Pokud opravujete, používejte pouze předepsané náhradní díly. Použití jakýchkoliv jiných součástí může vytvořit nebezpečí nebo příčinu poškození výrobku.

Můžete provádět v návodu k obsluze uvedené opravy a seřízení. Další opravy se smí provádět pouze u pověřených servisních prodejců. ■ Vyhněte se používání rozpouštědel, když čistíte plastové díly. Mnoho plastů je citlivých na poškození různými typy komerčních rozpouštědel a mohou být jimi poškozeny. Používejte čisté utěrky pro odstranění nečistot, prachu, oleje, mastnoty, atd. ■ Často kontrolujte všechny matice a šrouby na správné utažení, zajistí se tak bezpečný provoz sekačky. ■ Odstraňujte veškeré nánosy trávy a listí na nebo okolo motoru a krytu motoru. Sekačku občas utírejte suchouČeština

utěrkou. Nepoužívejte vodu. ■ Lapač trávy často kontrolujte na opotřebení nebo poškození. VAROVÁNÍ Nikdy nenechte přijít brzdové kapaliny, petrolej, výrobky založené na petroleji, pronikavé oleje, atd. do kontaktu s plastovými součástmi. Chemikálie mohou poškodit, oslabit nebo zničit plast, což může mít za následek vážná poranění osob. ČIŠTĚNÍ SPODNÍ STRANY SEKAČKY TRÁVY

1. Zvyšte sekačku trávy do plné výšky.

2. Připojte hadicovou zásuvku pro vodu (nepřibalena)

hadicové zástrčce na sekačce trávy.

3. Zapněte přívod vody.

4. Nastartujte motor sekačky trávy a nechte jej běžet na

plných otáčkách, ale neaktivujte pojezd.

5. Nechejte motor běžet cca 30 vteřin.

7. Vypněte přívod vody.

8. Prohlédněte spodní stranu sekačky trávy na čistotu a

opakujte dle potřeby čištění. MAZÁNÍ Veškerá ložiska nářadí byla výrobcem namazána dostatečným množstvím vysoce účinného maziva, které stačí na celou dobu životnosti nářadí při normálních podmínkách používání. Žádné další mazání ložisek není nutné. VAROVÁNÍ Vždy ochraňujte své ruce nošením rukavic a/nebo obalujte ostří nože hadry a jinými materiály, když provádíte údržbu nože. Kontakt s nožem může způsobit vážné osobní poranění. VÝMĚNA SEKACÍHO NOŽE Viz obrázek 12. Při provádění úprav, dávejte pozor, abyste zachycení prstů mezi pohybujícími se břity a pevnými částmi výrobku. Pro nejlepší výsledky udržujte nůž sekačky ostrý. Poškozený nebo opotřebovaný nůž okamžitě vyměňte. VAROVÁNÍ Používejte pouze náhradní nože schválené výrobcem vaší sekačky. Používání výrobcem neschváleného nože je nebezpečné a může způsobit vážné poranění a zrušit záruku. VAROVÁNÍ Před otočením sekačky vylijte palivo, pak teprve vyměňte nůž.

1. Zastavte motor a odpojte zapalovací kabel. Nechejte

2. Otočte produkt na stranu (vzduchový filtr je natočen

3. Dřevěný klín vložte mezi nůž a dno sekačky pro

zabránění otáčení nože. ● Instalace: See figure 12a. ● Demontáž: See figure 12b. POZNÁMKA: Mezi čepel a plastový kryt nevkládejte klínky ani kousky dřeva.

4. Pomocí 16 mm dutinky (nedodán) uvolněte šroub nože

otáčením šroubu proti směru hodinových ručiček.

5. Odstraňte šroub kotouče, pružnou podložku a kotouč.

6. Vložte na hřídel nový nůž. Ujistěte se, že je nainstalován

tvarovanými konci ukazujícími nahoru směrem ke dnu sekačky a ne dolů k zemi.

7. Vyměňte pérovou podložku a čep čepele na hřídeli.

Šroub utáhněte prsty otáčením ve směru hodinových ručiček. POZNÁMKA: Zajistěte, že budou všechny součásti vráceny na původní místo v přesném pořadí, v kterém se demontovaly.

8. Utáhněte šroub nože pomocí momentového klíče

(nedodán), aby se zajistilo, že bude šroub správně utažen.

9. Doporučený moment pro šroub je 40-45 Nm (35-

1 219,20 cm.lb.). POZNÁMKA: Nebruste nože; vyměňte je za nové. Nože je nutné řádně vyvážit, aby se zabránilo škodám a poraněním osob.

ČIŠTĚNÍ VZDUCHOVÉHO FILTRU

Viz obrázek 13. Pro správný výkon a dlouhou životnost, udržujte fi ltr vzduchu čistý.

1. Sundejte kryt filtru vzduchu zatlačením západky, přitom

jemně táhněte za kryt.

2. Sundejte vzduchový filtr a vyčistěte jej v teplé vodě se

saponátem. Opláchněte a řádně vysušte.

3. Aplikujte lehký film motorového oleje na vzduchový

filtr, pak jej odstraňte pomocí absorpční utěrky nebo papírového ručníku.

4. Znovu vložte vzduchový filtr do základny filtru vzduchu.

5. Vraťte a zajistěte kryt filtru.

POZNÁMKA: Pro nejlepší výkon je třeba filtr měnit ročně.Čeština

VAROVÁNÍ Netěsné víko nádrže je místo s nebezpečím požáru a musí se ihned vyměnit. Víko nádrže obsahuje bezúdržbový fi ltr a kontrolní ventil. Zanesené víko palivové nádrže může způsobit slabý výkon motoru. Pokud se výkon zvýší, když se víko palivové nádrže uvolní, může se kontrolní ventil poškodit nebo zanést. Dle potřeby vyměňte víko nádrže.

VÝMĚNA MOTOROVÉHO OLEJE

Viz obrázek 14. Před převrácením sekačky vyprázdněte zcela nádrž, jinak může palivo vytéci. Motorový olej vyměňujte po každých 25 hodinách používání. Olej vyměňujte, když je ještě trochu teplý, ale ne horký. To umožní snadné a kompletní vylití oleje.

1. Sejměte víko k nádrži oleje/měrku.

2. Nahněte sekačku na bok a nechejte olej vytéci do

3. Sekačku nahněte zpět a naplňte ji dle pokynů v části

dolití/kontrola motorového oleje. POZNÁMKA: Použitý olej se musí likvidovat na určených likvidačních místech. Pro více informací viz váš místní prodejce olejů.

ÚDRŽBA ZAPALOVACÍ SVÍČKY

Viz obrázek 15. Zapalovací svíčka musí být u elektrod nezkratována a bez usazenin za účelem zajištění správné funkce motoru. Kontrola:

1. Sundejte kryt zapalovací svíčky.

istěte veškeré nečistoty okolo základny zapalovací svíčky.

3. Zapalovací svíčku vyndejte pomocí nástrčného klíče

pro zapalovací svíčky 13/16 in. (nepřibalen).

4. Zkontrolujte zapalovací svíčku na poškození a vyčistěte

před opětovnou instalací ocelovým kartáčem. Pokud je izolátor zlomen nebo prasklý, musí se zapalovací svíčka vyměnit. POZNÁMKA: K výměně použijte doporučenou zapalovací svíčku E6RTC.

5. Změřte vzdálenost elektrod svíčky. Správná mezera

činí 0,71 mm − 0,79 mm. Pro rozšíření mezery, je-li to nutné, opatrně ohněte zemnící (horní) elektrodu. Pro zmenšení vzdálenosti opatrně poklepejte na zemnící (horní) elektrodu na tvrdé ploše.

6. Utěsněte zapalovací svíčku ve své poloze; ručně

našroubujte, předejdete stržení závitů.

7. Přitáhněte pomocí klíče pro stlačení podložky. Je-li

svíčka nová, použijte 1/2 otáčky pro stlač ení podložky vhodnou silou. Je-li použita znovu stará svíčka, použijte 1/8 až ¼ otáčky pro stlačení podložky vhodnou silou. POZNÁMKA: Nesprávně utažená zapalovací svíčka se bude zahřívat a může poškodit motor.

8. Namontujte kryt zapalovací svíčky.

Viz obrázek 16. Pro zajištění hladkého chodu kol se tyto musí před uložení vyčistit.

1. Sundejte kryt náboje kola.

2. Sundejte matici a kolo a dejte bokem.

3. Sundejte kryt proti prachu, o-kroužek, podložku, kolíky

a převodové kolo. Z nich vyčistěte vlhkou utěrkou veškeré nečistoty a konec hnací hřídele. Dle potřeby čistěte lihem pro odstranění zaschlých nečistot. VAROVÁNÍ Nemažte žádné části kol. Mazání může způsobit komponenty kola selhání během používání, což by mohlo mít za následek poškození výrobku a / nebo vážné zranění obsluhy.

4. Namontujte převodové kolo se šipkami směrem k

přední části sekačky. Namontujte kryt proti prachu, o-kroužek, podložku, kolíky. POZNÁMKA: Ujistěte se, že levé a pravé hnací ústrojí jsou ve správné poloze.

5. Namontujte kolo a matici. Utáhněte matici pro zajištění.

Viz obrázek 17. VAROVÁNÍ Používejte pouze náhradní kola schválená výrobcem vaší sekačky. Používání výrobcem neschválených kol je nebezpečné a může to způsobit vážné poranění a zrušit záruku.

1. Zastavte motor a odpojte zapalovací kabel. Nechejte

2. Sundejte kryt náboje kola.

3. Sundejte kolo z osy kola, pak sundejte kolo.

4. Vyměňte za nové kolo a znovu zajistěte maticí.

30 dní nebo více ■ Používáte-li stabilizátor paliva, postupujte podle pokynů stabilizátor výrobce přidat stabilizátor do benzínu v palivové nádrži. Spuštění motoru alespoň 10 minut po přidání stabilizátoru, aby stabilizátor dostal do karburátoru.Čeština

VAROVÁNÍ Neukládejte přípravek s benzínem v nádrži uvnitř budovy, kde může dojít ke styku výparů s otevřeným ohněm nebo jiskrou. ■ Pokud nepoužíváte stabilizátor paliva, aby motor běžet, dokud výrobek je zcela mimo benzín. ■ Jakmile se motor zastaví, nechejte nůž zcela zastavit a odpojte zapalovací kabel od zapalovací svíčky. ■ Otočte palivový ventil do uzavřené polohy ■ Otočte sekačku na její bok (karburátorem nahoru) a vyčistěte nánosy trávy, nalepené na spodní straně dna sekačky. ■ Vyčistěte spodní stranu sekačky trávy. ■ Sekačku utírejte suchou utěrkou. ■ Zkontrolujte všechny matice, šrouby, knoflíky, upínadla, atd. na utažení. ■ Zkontrolujte pohyblivé součásti na poškození, porušení a opotřebení. V případě poškození nebo chybějících částí zařiďte nápravu. ■ Ukládejte nečinnou sekačku v krytých, dobře větraných prostorách, v suchu a nesmí být přístupná dětem. ■ Neskladujte v blízkosti korozívních materiálů, například soli a hnojiv. Snížení rukojeti před uložením: Viz obrázek 18. ■ Sundejte startovací šňůru z vodítka a nechejte zajed do motoru. ■ Sejměte lapač na trávu. ■ Uvolněte horní rychlospojky na horní rukojeti a vyklopte horní rukojeť dolů. ■ Uvolněte spodní rychloupínací příchytku. ■ Sklopte spodní rukojeť směrem vpřed kolem okrajů montážních držáků rukojeti a ujistěte se, že rukojeť spočívá na držáku. Jinak by mohlo dojít k poškození vzduchového filtru. ■ Zavřete spodní rychlospojky a nechte držák podporuje rukojeť, dbejte, abyste se ohnout nebo zdeformovat ovládací kabely. PŘEPRAVA ■ Zastavte motor, odpojte zapalovací kabel a počkejte, až se nože zcela zastaví a nechejte zchladit. Nechte motor vychladnout. ■ Vyprázdněte nádrž chodem motoru, dokud se nezastaví. Vyprázdněte olej dle pokynů pro výměnu oleje. ■ Zajistěte proti pohybům nebo pádu, abyste zabránili poranění osob nebo poškození stroje.Čeština

Plán údržby Před kaž- dým pou- žitím 1x měsíčně nebo po 20 ho- dinách provozu Každé 3 mě- síce nebo po 50 hodinách provozu Každé 6 měsíce nebo po 100 ho- dinách provozu Každé 12 měsíce nebo po 300 hodi- nách provozuKaž- dé 6 měsíce nebo po 300 hodinách provozu Zkontrolujte Motorový olej

Výměna motorového oleje

Zkontrolujte Vzduchový fi ltr

Vyčistěte vzduchový fi ltr

Výměna Vzduchový fi ltr

Výměna fi ltru paliva

Zkontrolujte/upravte zapalovací svíčku

Výměna zapalovací svíčky

Zkontrolujte/upravte volnoběžné otáčky

Zkontrolujte/upravte vůli ventilů*

Vyčistěte nádrž paliva a fi ltr*

Zkontrolujte, zda nejsou díly opotřebeny nebo poškozeny

Zkontrolujte, zda všech- ny počáteční blokování a ovládací páky pro správ- nou funkci

Zkontrolujte, zda se ko- touč zastaví do 3 sekund po uvolnění ovládací páky

Tyto položky by měl provádět pouze pověřené servisní středisko. POZNÁMKA: Údržby by se měla provádět častěji, pokud se výrobek používá v prašném prostředí. Pokud motor dosáhne maximálních čísel uvedených v tabulce, je třeba údržbu provádět jako na počátku používání dle v tabulce uvedených intervalů času a hodin.Čeština

Problém Možná příčina Řešení Rukojeť není ve správné poloze. Rukojeť správně umístěte. Zkontrolujte, zda je čep spodní rukojeti prudce do správné polohy. Knofl íky Quick-release ne utaženy. Utáhněte rukojeť knofl íky rychlého uvolnění. Sekačka není nastartována. Chybí jiskření. Používejte zapalovací zkoušečky zkontrolujte správnou funkci zapalovací svíčky. Bez benzínu. Ověřte, že je palivový ventil otevřen Naplňte sekačku palivem. Pokud sekačka stále nestartuje, kontaktujte servisního obchodníka. Motor je zahlcen. Počkejte 15 minut před dalším spuštěním sekačky. Nepoužívejte sytič před startováním. Startovací lano táhne těžší, než když nový. Kontaktujte servisního prodejce. Sekačka se obtížněji tlačí. Vysoká tráva, zadní část krytu sekačky a nůž uvízly v těžké trávě nebo je výška sečení příliš nízká. Zvětšete sekací výšku. Montáž kol potřebuje vyčistit. Vyčistěte kola. Sekačka při vysoké rychlosti vibruje. Nůž nevyvážen Vyměňte nůž. Hřídel motoru ohnuta. Zastavte motor, odpojte zapalovací kabel ze zapalovací svíčky a zjistěte poškození. Před opětovným spuštěním nechejte opravit pověřeným servisním centrem. Sekačka správně nemulčuje. Vlhké odřezky trávy se lepí na spodní stranu stropu. Před sekáním počkejte, dokud tráva neoschne. Vyčistěte spodní stranu sekačky trávy. Sekačka správně neshrabuje. Sekací výška příliš nízká. Zvětšete sekací výšku.Magyar

Podržte ovládacie páky. Uvoľnite páčku výkonu a zariadenie sa zastaví.

6. Páka nastavenia výšky

16. Vzduchový filter

21. Otvor bočných vyprázdňovacích dvierok

22. Pätka zapaľovacej sviečky

23. Páka premenlivej škrtiacej páky

24. Páka premenlivého prevodu

26. Blokovací mechanizmus

1. Nadvihnite a pridržte zadné vyprázdňovacie dvierka.

1. Nasuňte plastové svorky na kovový rám.

1. Nadvihnite zadné dvierka pre vyprázdňovanie

pántu mulčovacích dvierok.

1. Vyčistite povrch okolo uzáveru, aby nedošlo ku

kontaminácii paliva.

2. Pomaly odskrutkujte uzáver palivovej nádrže, aby

4. Vyčistite a skontrolujte tesniacu manžetu a potom

5. Nainštalujte a zaistite Mierka oleja / mierku otočením o

3. Stlačte primárnu banku 3-krát.

2. Nadvihnite zadné dvierka pre vyprázdňovanie

4. Vyprázdnite zberný kôš.

5. Nadvihnite zadné vyprázdňovacie dvierka a znova

dodávky) do zástrčky hadice na palube kosačky.

8. Skontrolujte spodok paluby kosačky, či je čistý a v

3. Na vzduchový filter naneste jemnú vrstvu motorového

5. Znova namontujte a zaistite kryt vzduchového filtra.

3. Postavte kosačku vzpriamene a znova naplňte olej

3. Snímte kryt proti prachu, o-krúžok, podložku, kolíky a

3. Odstráňte maticu z nápravy kolesa, potom odstráňte

4. Vymeňte za nové koleso a znova zaistite namontovaním

Skontrolujte Vzduchový fi lter

Vyčistite vzduchový fi lter

Výmena palivového fi ltra

Skontrolujte palivové potrubie

Kromě zákonných práv vyplývajících z koupě výrobku se na tento výrobek vztahuje také níže uvedené záruka.

1. Záruční doba pro spotřebitele je 24 měsíců a začíná datem nákupu výrobku.

Datum musí být zaznamenáno na faktuře nebo jiném dokladu o koupi. Tento výrobek je navržen a určen pouze pro soukromé účely spotřebitelů. Záruka se tedy nevztahuje na profesionální nebo komerční využití výrobku.

2. U některých zahradních nástrojů (AC/DC) je možné záruční dobu prodloužit.

K tomu je nutná registrace na stránkách www.ryobitools.eu. Možnost prodloužené záruční doby výrobků je jasně uvedena v prodejnách, popř. na obalech nebo v dokumentech o výrobku. Koncový uživatel musí svůj nový nástroj zaregistrovat online do 30 dnů od data nákupu. Koncový uživatel se může k prodloužené záruční době zaregistrovat v zemi trvalého pobytu, pokud je tato uvedena na internetovém registračním formuláři u výrobku, kde je tato možnost dostupná. Koncoví uživatelé musí dále souhlasit s uložením osobních údajů, která musí zadat na internetu, a přijmout obchodní podmínky. E-mail s potvrzením registrace a původní faktura s datem koupě poslouží jako důkaz o prodloužené záruce.

3. Záruka se vztahuje na veškeré vady na výrobku v rámci záruční doby

způsobené výrobními vadami nebo vadami materiálu v době koupě. Záruka je omezena na opravu, popřípadě výměnu a nezahrnuje žádné další povinnosti, včetně mimo jiné vedlejších či následných odškodnění. Záruka neplatí při použití výrobku k nevhodným účelům, v rozporu s uživatelskou příručkou nebo při nesprávném zapojení. Záruka se nevztahuje na: – veškeré škody na výrobku způsobené nesprávnou údržbou – veškeré produkty, které byly pozměněny nebo upraveny – veškeré produkty, kde byly původní identifikační prvky (obchodní značka, sériové číslo) poničeny, pozměněny nebo odstraněny – veškeré škody způsobené nedodržováním pokynů uživatelské příručky – veškeré produkty bez CE certifikace – veškeré produkty, které se pokusil opravit nekvalifikovaný odborník nebo opravy bez předchozího svolení společnosti Techtronic Industries. – veškeré produkty zapojené do nesprávného elektrického zdroje (proud, napětí, frekvence) – veškeré produkty používané s nevhodnou palivovou směsí (palivo, olej, procento oleje) – veškeré škody způsobené externími vlivy (chemickými, fyzickými, nárazy) nebo cizími látkami – běžné opotřebování dílů – nevhodné použití, přetěžování nástroje – použití neschválených příslušenství nebo dílů – veškerá pravidelná seřízení nebo čištění v rámci údržby karburátorů – komponenty (díly a příslušenství) podléhající opotřebení, včetně mimo jiné nárazových koleček, posuvných pásů, spojek, nožů plotových nůžek a sekaček na trávu, popruhu, plynového lanka, karbonových kartáčů, napájecího kabelu, zubů, plstěných podložek, závěsných kolíků, větráků fukaru, trubic fukaru a vysavače, vaku a popruhů vysavače, vodicích lišt, pilových řetězů, hadic, konektorů, trysek, kol, stříkacích tyčí, vnitřních cívek, vnějších kotoučů, řezných strun, zapalovacích svíček, vzduchových filtrů, plynových filtrů, mulčovacích nožů atd.

4. K provedení servisu musí být výrobek zaslán nebo předán do autorizovaného

servisního centra společnosti RYOBI, jejichž adresy jsou uvedeny podle zemí v seznamu servisních center. V některých zemích za vás výrobek pošle servisní organizaci RYOBI sám prodejce výrobků této značky. Při zasílání výrobku do servisního centra RYOBI je potřeba výrobek bezpečně zabalit bez nebezpečného obsahu jako benzín, opatřit adresou odesílatele a připojit krátký popis závady.

5. Oprava, popř. výměna v rámci této záruky je zdarma. Neznamená to

prodloužení nebo začátek nové záruční lhůty. Vyměněné díly nebo nástroje přejdou do našeho vlastnictví. V některých zemích platí poštovné odesílatel. Vaše zákonná práva vyplývající z koupě tohoto nástroje zůstávají nedotčená.

6. Tato záruka platí v Evropském Společenství, Švýcarsku, Norsku,

Lichtenštejnsku, Turecku, Rusku a na Islandu. Mimo tato území kontaktujte autorizovaného prodejce značky RYOBI, který zjistí, zda se na výrobek vztahuje jiná záruka.

POVĚŘENÉ SERVISNÍ STŘEDISKO

Pro nalezení nejbližšího pověřeného servisního střediska navštivte http:// cz.ryobitools.eu/header/service-and-support/service-agents.

5. Oprava/výmena je vrámci tejto záruky bezplatná. Neznamená to predĺženie

Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany Tímto prohlašujeme, že výrobky Benzínová sekačka trávy Značka: RYOBI Číslo modelu: RLM53190YV Rozsah sériových čísel: 46255902000001 - 46255902999999 že tento výrobek je v souladu s evropskými a harmonizovanými standardy 2006/42/EC, 2000/14/EC, 2005/88/EC, 2016/1628/EU, 2011/65/EU, 2014/30/ EU, EN ISO 5395-1:2013+A1:2018, EN ISO 5395-2:2013 +A1:2016+A2:2017,

EN ISO 14982:2009, EN 50581:2012

Změřená hladina akustického výkonu: 94,39 dB (A) Zaručená hladina akustického výkonu: 98,0 dB (A) Soulad s metodou určování pro přílohu VI směrnice 2000/14/EC upravená 2005/88/ EC. Název oznamovacího orgánu:

SOCIETE NATIONALE DE CERTIFICATION ET

D’HOMOLOGATION S.À.R.L. (SNCH) Adresa oznamovacího orgánu: 11, Route de Luxembourg, L-5230 Sandweiler Sven Eschrich Vedoucí ředitel pro strojní zařízení - TTI Outdoor Power Division Jan. 01, 2018 Pověření ke kompilaci technického souboru: Alexander Krug, Generální Ředitel Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany
