INSTRUKCJA OBSŁUGI RLM53190YV RYOBI

W przypadku tej benzynowa kosiarka do trawy zwrócono szczególną uwagę na zapewnienie bezpieczeństwa, wysokiej wydajności oraz niezawodności. PRZEZNACZENIE Urządzenie jest przeznaczone tylko i wyłącznie do koszenia trawy na przydomowych trawnikach. Ostrze tnące powinno obracać się mniej więcej równolegle do podłoża, nad którym przejeżdża. Podczas koszenia trawy wszystkie cztery koła muszą dotykać podłoża. Jest to krok pieszego za kosiarką. Nie wolno używać kosiarki, gdy koła nie są na ziemi; nie wolno także ciągnąć kosiarki i jeździć na niej. Należy go używać tylko i wyłącznie do koszenia trawy na przydomowych trawnikach.

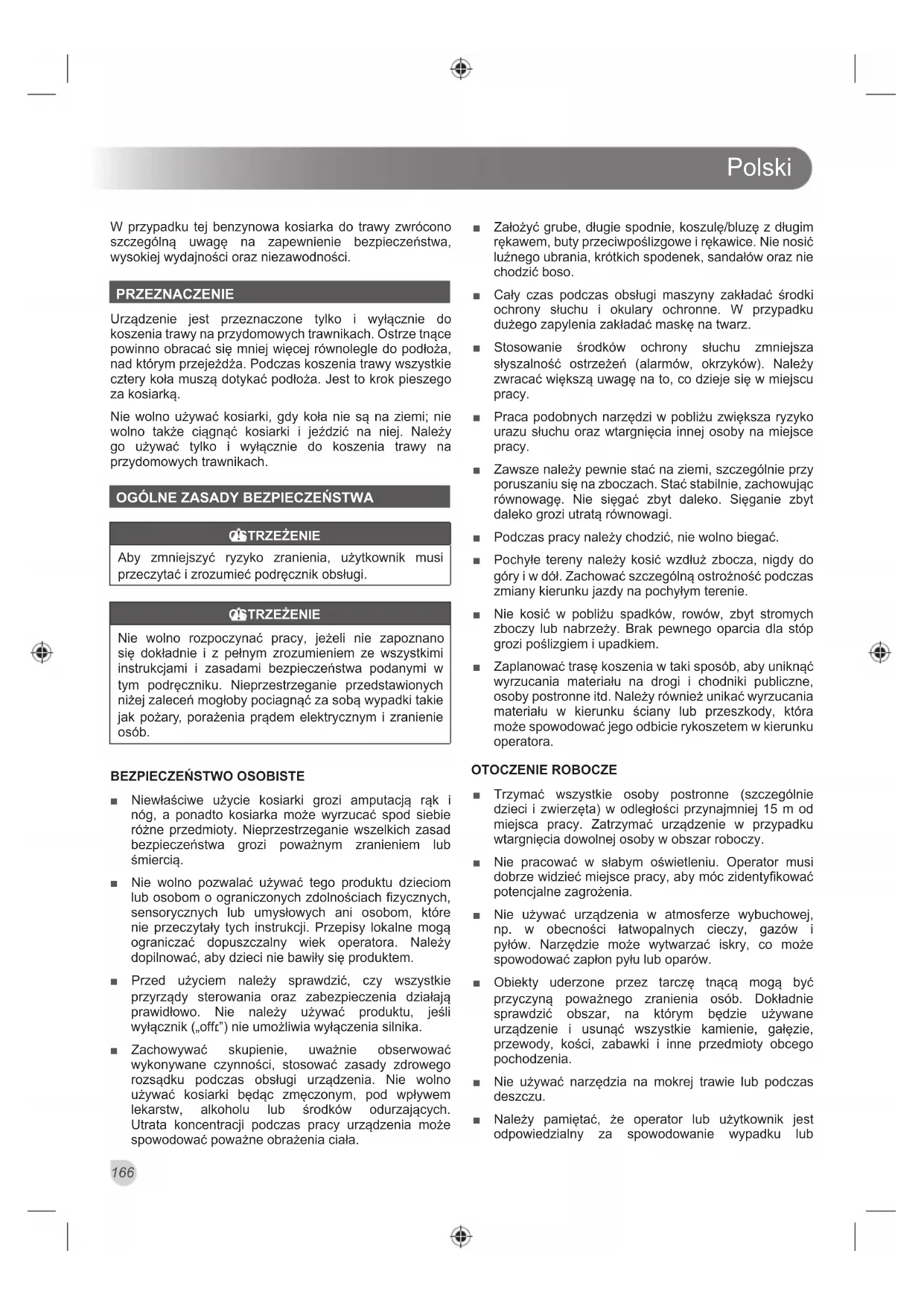

OGÓLNE ZASADY BEZPIECZEŃSTWA

OSTRZEŻENIE Aby zmniejszyć ryzyko zranienia, użytkownik musi przeczytać i zrozumieć podręcznik obsługi. OSTRZEŻENIE Nie wolno rozpoczynać pracy, jeżeli nie zapoznano się dokładnie i z pełnym zrozumieniem ze wszystkimi instrukcjami i zasadami bezpieczeństwa podanymi w tym podręczniku. Nieprzestrzeganie przedstawionych niżej zaleceń mogłoby pociagnąć za sobą wypadki takie jak pożary, porażenia prądem elektrycznym i zranienie osób.

BEZPIECZEŃSTWO OSOBISTE

■ Niewłaściwe użycie kosiarki grozi amputacją rąk i nóg, a ponadto kosiarka może wyrzucać spod siebie różne przedmioty. Nieprzestrzeganie wszelkich zasad bezpieczeństwa grozi poważnym zranieniem lub śmiercią. ■ Nie wolno pozwalać używać tego produktu dzieciom lub osobom o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych ani osobom, które nie przeczytały tych instrukcji. Przepisy lokalne mogą ograniczać dopuszczalny wiek operatora. Należy dopilnować, aby dzieci nie bawiły się produktem. ■ Przed użyciem należy sprawdzić, czy wszystkie przyrządy sterowania oraz zabezpieczenia działają prawidłowo. Nie należy używać produktu, jeśli wyłącznik („off׆”) nie umożliwia wyłączenia silnika. ■ Zachowywać skupienie, uważnie obserwować wykonywane czynności, stosować zasady zdrowego rozsądku podczas obsługi urządzenia. Nie wolno używać kosiarki będąc zmęczonym, pod wpływem lekarstw, alkoholu lub środków odurzających. Utrata koncentracji podczas pracy urządzenia może spowodować poważne obrażenia ciała. ■ Założyć grube, długie spodnie, koszulę/bluzę z długim rękawem, buty przeciwpoślizgowe i rękawice. Nie nosić luźnego ubrania, krótkich spodenek, sandałów oraz nie chodzić boso. ■ Cały czas podczas obsługi maszyny zakładać środki ochrony słuchu i okulary ochronne. W przypadku dużego zapylenia zakładać maskę na twarz. ■ Stosowanie środków ochrony słuchu zmniejsza słyszalność ostrzeżeń (alarmów, okrzyków). Należy zwracać większą uwagę na to, co dzieje się w miejscu pracy. ■ Praca podobnych narzędzi w pobliżu zwiększa ryzyko urazu słuchu oraz wtargnięcia innej osoby na miejsce pracy. ■ Zawsze należy pewnie stać na ziemi, szczególnie przy poruszaniu się na zboczach. Stać stabilnie, zachowując równowagę. Nie sięgać zbyt daleko. Sięganie zbyt daleko grozi utratą równowagi. ■ Podczas pracy należy chodzić, nie wolno biegać. ■ Pochyłe tereny należy kosić wzdłuż zbocza, nigdy do góry i w dół. Zachować szczególną ostrożność podczas zmiany kierunku jazdy na pochyłym terenie. ■ Nie kosić w pobliżu spadków, rowów, zbyt stromych zboczy lub nabrzeży. Brak pewnego oparcia dla stóp grozi poślizgiem i upadkiem. ■ Zaplanować trasę koszenia w taki sposób, aby uniknąć wyrzucania materiału na drogi i chodniki publiczne, osoby postronne itd. Należy również unikać wyrzucania materiału w kierunku ściany lub przeszkody, która może spowodować jego odbicie rykoszetem w kierunku operatora. OTOCZENIE ROBOCZE ■ Trzymać wszystkie osoby postronne (szczególnie dzieci i zwierzęta) w odległości przynajmniej 15 m od miejsca pracy. Zatrzymać urządzenie w przypadku wtargnięcia dowolnej osoby w obszar roboczy. ■ Nie pracować w słabym oświetleniu. Operator musi dobrze widzieć miejsce pracy, aby móc zidentyfikować potencjalne zagrożenia. ■ Nie używać urządzenia w atmosferze wybuchowej, np. w obecności łatwopalnych cieczy, gazów i pyłów. Narzędzie może wytwarzać iskry, co może spowodować zapłon pyłu lub oparów. ■ Obiekty uderzone przez tarczę tnącą mogą być przyczyną poważnego zranienia osób. Dokładnie sprawdzić obszar, na którym będzie używane urządzenie i usunąć wszystkie kamienie, gałęzie, przewody, kości, zabawki i inne przedmioty obcego pochodzenia. ■ Nie używać narzędzia na mokrej trawie lub podczas deszczu. ■ Należy pamiętać, że operator lub użytkownik jest odpowiedzialny za spowodowanie wypadku lubPolski

zagrożenia bezpieczeństwa osób i mienia. ■ Może dojść do tragicznego wypadku, jeśli operator nie zauważa obecności dzieci. Kosiarka i proces koszenia często przyciąga uwagę dzieci. Nie wolno nigdy zakładać, że dzieci pozostają tam, gdzie je ostatnio widziano. ■ Należy zwrócić uwagę, aby dzieci nie znajdowały się na miejscu pracy oraz aby przebywały pod czujną opieką osoby dorosłej, innej niż operator. ■ Zachować szczególną ostrożność zbliżając się do narożników, krzewów, drzew lub innych obiektów, które mogą przeszkodzić w zauważeniu dziecka. ■ Miejsce pracy utrzymywać w czystości. Obszary zaśmiecone lub niewystarczająco oświetlone mogą być przyczyną wypadku.

OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA

ZWIĄZANEGO Z KOSIARKĄ

■ Przed użyciem zawsze sprawdzić wizualnie, czy ostrza, śruby ostrza oraz zespół tnący nie są zużyte lub uszkodzone. Sprawdzić przed każdym użyciem produktu i często w trakcie pracy. ■ Wymienić zużyte lub uszkodzone całe zestawy ostrzy i śrub, aby zachować wyważenie. ■ Systematycznie sprawdzać, czy wszystkie nakrętki, wkręty i śruby są dobrze dokręcone, aby upewnić się, że kosiarka jest w bezpiecznym stanie. ■ Należy regularnie sprawdzać kosz na trawę pod względem zużycia lub uszkodzeń. Może to spowodować odrzucenie obiektów w stronę operatora. ■ Wymienić zużyte lub uszkodzone części przed rozpoczęciem pracy z produktem. ■ Nigdy nie wolno włączać kosiarki, jeśli puszczenie dźwigni załączenia silnika nie spowoduje zatrzymania silnika. ■ Nie należy korzystać z produktu bez całego kosza na trawę lub osłona otworu wylotowego zamykającym się w miejscu. ■ Nie używać produktu, jeśli występuje ryzyko wyładowania atmosferycznego. ■ Nie przeciążać urządzenia. Urządzenie będzie najwydajniejsze i najbezpieczniejsze w obsłudze, jeśli będzie używane zgodnie z zamierzonymi parametrami pracy. ■ Nie przeciążać kosiarki. Koszenie długiej i grubej trawy może powodować spadek obrotów silnika lub odcięcie zasilania. Kosząc wysoką, grubą trawę można wykonać pierwsze koszenie z nieco wyżej ustawioną wysokością koszenia, aby zmniejszyć obciążenie kosiarki. Zobacz regulację wysokości ostrza. ■ Przed przejechaniem przez podłoże żwirowe zatrzymać ostrze. ■ Nie należy ciągnąć produktu do tyłu, chyba że jest to absolutnie konieczne. Jeżeli trzeba odsunąć urządzenie do tyłu od ściany lub przeszkody, należy najpierw spojrzeć w dół i do tyłu, aby uniknąć przewrócenia lub najechania urządzeniem na swoje stopy. ■ Zatrzymać ostrze (lub ostrza), jeżeli urządzenia musi być przechylone do transportu, podczas przejeżdżania przez podłoża nietrawiaste oraz podczas transportu kosiarki do i z obszaru koszenia. ■ Nie wolno używać urządzenia z uszkodzonymi osłonami lub pokrywami lub bez elementów zabezpieczających lub bez pojemnika na odpadki. ■ Ostrożnie włączyć silnik zgodnie z instrukcją oraz trzymać ręce i nogi z daleka od obszaru koszenia. Należy cały czas trzymać się z dala od otworów wyrzutowych. ■ Nie wolno podnosić ani przenosić kosiarki przy uruchomionym silniku. ■ Unikać dziur, korzeni, skał, wybrzuszeń terenu i innych ukrytych w trawie obiektów. Nierówny teren grozi poślizgiem i upadkiem. ■ Nieużywaną kosiarkę należy przechowywać w dobrze wentylowanym, suchym, zamkniętym, niedostępnym dla dzieci miejscu. ■ Przestrzegać instrukcji producenta dotyczących prawidłowej obsługi i instalacji przystawek. Należy stosować wyłącznie przystawki zatwierdzone przez producenta. ■ Nie należy uruchamiać silnika w ograniczonych przestrzeniach, gdzie mogą gromadzić się niebezpieczne opary tlenku węgla. ■ Nie należy zmieniać ustawień regulatora silnika ani pozwalać pracować silnikowi na zbyt wysokich obrotach. ■ Nie przechylać kosiarki przy uruchamianiu silnika lub gdy silnik pracuje. Spowoduje to narażenie na kontakt z ostrzem i zwiększenie ryzyka uderzenia odrzuconym obiektem. ■ Nie uruchamiać silnika stojąc przed otworem wyrzutowym. ■ Zatrzymać silnik, odłączyć przewód świecy zapłonowej i poczekać, aż ostrza zatrzymają się całkowicie oraz odczekać aż urządzenie ostygnie w następujących przypadkach: ● zawsze, gdy urządzenie jest pozostawiane bez nadzoru, ● przed usuwaniem zatoru lub czyszczeniem wylotu, ● przed sprawdzeniem, czyszczeniem i użytkowaniem produktu, ● po uderzeniu obcego obiektu; należy sprawdzić urządzenie pod kątem uszkodzeń i w razie potrzeby dokonać niezbędnych napraw przed uruchomieniem i kontynuowaniem pracy, ● przed czyszczeniem kosza na trawę, ● przed tankowaniemPolski

■ jeśli produkt zacznie wibrować w nietypowy sposób (należy natychmiast przeprowadzić kontrolę). ● sprawdzić na oznaki uszkodzeń ● wymienić lub naprawić wszystkie uszkodzone elementy ● sprawdzić, czy nie ma obluzowanych elementów i w razie potrzeby dokręcić je ■ Jeżeli urządzenie uderzy w ciało obce, wykonać następujące czynności: ● Zatrzymać pracę silnika i odłączyć przewód świecy zapłonowej. ● Dokładnie sprawdzić urządzenie pod kątem uszkodzeń. ● Naprawić wszelkie uszkodzenia przed ponownym uruchomieniem i rozpoczęciem koszenia. ■ Przed schowaniem produktu należy poczekać, aż silnik ostygnie. ■ Aby zmniejszyć ryzyko poząru, należy utrzymywać silnik, tłumik i miejsce przechowywania paliwa w stanie wolnym od trawy, liści i namiaru smaru. ■ Jeśli zachodzi potrzeba spuszczenia paliwa ze zbiornika, należy to zrobić na zewnątrz pomieszczeń. ■ Należy wyłączyć silnik i odłączyć przewód świecy zapłonowej przed jakimikolwiek czynnościami regulacyjnymi, pozostawieniem produktu bez nadzoru, wymianą akcesoriów, transportem lub przechowywaniem kosiarki. Tego rodzaju środki zapobiegawcze pozwolą zmniejszyć ryzyko przypadkowego uruchomienia elektronarzędzia. ■ Produkt jest bardzo głośny i może dojść do trwałego uszkodzenia słuchu, jeśli nie będą ściśle przestrzegane środki ostrożności mające na celu ograniczenie narażenia przez zredukowanie poziomu hałasu lub stosowanie środków ochrony słuchu. KONSERWACJA ■ Kosiarkę powinien naprawiać wyłącznie wykwalifikowany personel serwisowy. Dokonanie naprawy lub konserwacji przez osobę niewykwalifikowaną grozi zranieniem użytkownika i uszkodzeniem urządzenia. ■ Do serwisowania należy stosować wyłącznie oryginalne części zamienne producenta. Stosowanie nieoryginalnych zamienników stwarza zagrożenie poważnym zranieniem użytkownika i uszkodzeniem urządzenia. OBJAŚNIENIE: Wykonywać wyłącznie zadania znajdujące się w niniejszej instrukcji obsługi. Serwisowanie produktu należy zlecić autoryzowanemu przedstawicielowi serwisu. Należy zachować niniejszą instrukcję obsługi do użytku w przyszłości. Należy do niego wracać systematycznie i używać go do instruowania innych osób, które mogą obsługiwać kosiarkę. W przypadku wypożyczenia tego urządzenia innej osobie, należy dołączyć do niego niniejszą instrukcję. SYMBOLE Na urządzeniu mogą znajdować się omówione poniżej symbole. Należy się z nimi zapoznać i zapamiętać ich znaczenie. Poprawne zrozumienie tych symboli pozwoli lepiej i bezpieczniej obsługiwać urządzenie. Zasady dotyczące bezpieczeństwa operatora. Aby zmniejszyć ryzyko zranienia, użytkownik musi przeczytać i zrozumieć podręcznik obsługi przed przystąpieniem do użytkowania tego urządzenia. Trzymaj wszystkie części ciała i ubrania jasne żadnej pasów lub innych ruchomych części. Aby uniknąć obrażeń, z dala od ruchomych części w każdym czasie. Należy dbać o to, aby na obszarze pracy nie było drutów i kabli. W przeciwnym wypadku może dojść do poważnego zranienia.

Niebezpieczeństwo! Trzymać dłonie i stopy z daleka. Użytkownik może jedynie wykonywać czynności regulacyjne i naprawcze opisane w tej instrukcji obsługi. W przypadku innych napraw konieczne będzie oddanie urządzenia do autoryzowanego serwisu. Nie zbliżać rąk do ostrzy. Niebezpieczeństwo rykoszetu. Trzymać osoby postronne w odległości przynajmniej 15 m od miejsca pracy. Aby zmniejszyć ryzyko zranienia lub uszkodzenia, należy unikać kontaktu z gorącymi powierzchniami. Nie palić i nie zbliżać się do źródła płomieni lub iskier. Koszenie z pustym chwytaczem Wstrzymaj koszenie, gdy chwytacz jest pełny. Nie dotykaj gorące metalowej powierzchni.Polski

Uwaga na ostre ostrza. Elementy tnące będą się obracać jeszcze po wyłączeniu urządzenia. Przed rozpoczęciem jakichkolwiek prac konserwacyjnych produktu należy zdemontować gniazdo świecy zapłonowej. Powoli poluzować korek wlewu paliwa. Wlać ostrożnie paliwo do zbiornika. Ustawić dźwignię regulacji przepustnicy na najwyższą prędkość. Nacisnąć mocno 3 razy gruszkę pompki zastrzykowej. Przytrzymaj dźwignię w dół w stosunku do uchwytu. Pociągnąć linkę rozruchową aż silnik uruchomi się. Pochyłe tereny należy kosić wzdłuż zbocza, nigdy do góry i w dół. Usuń obiekty, które mogą być odrzucone przez obracające się ostrze. Osoby postronne należy utrzymywać w bezpiecznej odległości od produktu. Paliwo oraz jego opary są bardzo łatwopalne i wybuchowe. Paliwo oraz jego opary są bardzo łatwopalne i wybuchowe. Pożar lub eksplozja mogą spowodować poważne oparzenia lub śmierć. Stosować benzynę bezołowiową do pojazdów samochodowych o liczbie oktanowej 87 ([R + M]/2) lub wyższej. Stosować olej SAE 30 lub 10W-30 API-SJ. Narzędzie to spełnia wymogi wszystkich norm reglamentacji kraju UE, w którym było ono zakupione. Znak zgodności EurAsian Ukraiński znak zgodności

Przytrzymaj dźwignię. Zwolnić dźwignię zasilania, aby wyłączyć urządzenie.

Wersja samobieżna: Gdy dźwignia regulacji napędu będzie dociągnięta do uchwytu, kosiarka będzie przemieszczać się samoczynnie. Maksymalny poziom natężenia hałasu wynosi 98 dB. Stans produktet. Otworzyć i zamknąć zawór paliwa Dźwignia regulacji przepustnicy silnika Dźwignia regulacji prędkości jazdy RAC409 Numer części noża zastępczego. RYZYKO ZWIĄZANE Z UŻYTKOWANIEM: Nawet jeśli produkt jest używany zgodnie z zaleceniami, nadal nie jest możliwe wyeliminowanie określonych czynników ryzyka. Następujące zagrożenia mogą wystąpić podczas używania urządzenia i operator powinien zwracać szczególną uwagę na poniższe punkty: ■ Urazy ciała spowodowane przez wibracje. Zawsze należy używać do określonego zadania odpowiednich narzędzi, korzystać z przeznaczonych do tego uchwytów i stosować się do zaleceń dotyczących czasu pracy i narażenia. ■ Uszkodzenie słuchu spowodowane narażeniem na hałas. Należy nosić środki ochrony uszu oraz ograniczyć poziom narażeniaPolski

■ Urazy ciała spowodowane kontaktem z ostrzem ■ Urazy spowodowane odrzucanymi odpadkami OGRANICZENIE RYZYKA Badania dowodzą, że wibracje powodowane przez narzędzia ręczne mogą wywoływać u niektórych osób objawy syndromu Raynauda. Typowe objawy to mrowienie, drętwienie i blednięcie palców, widoczne zwykle po wystawieniu na działanie zimna. Uważa się, że czynniki dziedziczne, wystawienie na działanie zimna i wilgoci, dieta, palenie papierosów i przyjęte zwyczaje przyczyniają się do rozwoju tych objawów. Istnieją środki zaradcze, które może podjąć operator narzędzia, aby zmniejszyć efekt wibracji: ■ Zadbać w niskich temperaturach o ciepłotę własnego ciała, zakładając odpowiednie ubranie. Podczas obsługi produktu należy nosić rękawice, aby dłonie i nadgarstki były ciepłe. Wiadomo, że niskie temperatury są główną przyczyną powstawania objawu Raynauda. ■ Podczas przerw w pracy należy wykonywać ćwiczenia poprawiające krążenie krwi.. ■ Podczas pracy robić częste przerwy. Ograniczyć ekspozycję w ciągu dnia. W razie doświadczenia dowolnego z wymienionych objawów, należy niezwłocznie zaprzestać użytkowania tego urządzenia i skontaktować się z lekarzem. OSTRZEŻENIE Długotrwałe użytkowanie narzędzia może spowodować obrażenia ciała lub nasilić dolegliwości zdrowotne. W przypadku używania narzędzia przed dłuższy czas należy pamiętać o regularnych przerwach. OSTRZEŻENIE Aby uniknąć poważnych obrażeń, nie wolno używać tego urządzenia przed dokładnym zapoznaniem się z podręcznikiem obsługi i zrozumieniem jego treści. Osoby, ktore nie rozumieją ostrzeżeń i instrukcji zawartych w tym podręczniku nie mogą obsługiwać pilarki. Skontaktować się z działem obsługi klienta RYOBI w celu uzyskania wsparcia. OPIS Zobacz rysunek 1.

1. Boczna osłona wylotowa

6. Dźwignia regulacji wysokości

10. Self-Propel kaucją

11. Pokrętło prowadzenia linki

12. Tylne drzwiczki wyrzutowe

15. Sworzeń blokujący

17. Korek ściółkowania

19. Boczne drzwi wylotowe

20. Haczyki bocznej osłony wylotowej

21. Otwór bocznych drzwi wylotowych

22. Osłona świecy zapłonowej

23. Dźwignia regulacji przepustnicy silnika

24. Dźwignia regulacji prędkości jazdy

26. Mechanizm blokujący

MONTAŻ ROZPAKOWYWANIE Urządzenie wymaga złożenia. ■ Sprawdzić dokładnie, czy produkt nie został uszkodzony podczas transportu. ■ W przypadku uszkodzenia lub braku dowolnego podzespołu urządzenia, nie wolno go używać aż do wymiany podzespołu. OSTRZEŻENIE W przypadku uszkodzenia lub braku dowolnego podzespołu urządzenia, nie wolno go używać aż do wymiany podzespołu. Używanie urządzenia z uszkodzonymi lub brakującymi częściami może być przyczyną poważnych obrażeń ciała. OSTRZEŻENIE Nie należy modyfikować narzędzia lub korzystać z akcesoriów, które nie są przeznaczone dla tego urządzenia. Dokonanie zmian konstrukcyjnych lub modyfikacji jest postępowaniem niezgodnym z przeznaczeniem i może być przyczyną wystąpienia niebezpiecznych warunków grożących poważnymi obrażeniami. OSTRZEŻENIE Systemy bezpieczeństwa produktów lub funkcje nie mogą być naruszone lub wyłączone. OSTRZEŻENIE Nigdy nie wolno mocować ani regulować żadnych akcesoriów, gdy produkt jest uruchomiony. Jeśli silnik nie zostanie zatrzymany, może dojść do poważnych obrażeń ciała.Polski

OSTRZEŻENIE Przy montowaniu części, należy zawsze odłączyć kabel od świecy zapłonowej. OSTRZEŻENIE Kosiarka może być u żywana wyłącznie z zamontowanymi i sprawnymi zabezpieczeniami. Nie wolno używać kosiarki, jeśli jakiekolwiek elementy zabezpieczające są uszkodzone. Obsługa urządzenia z uszkodzonymi lub brakującymi elementami grozi poważnym zranieniem.

1. Należy ustawić uchwyty w prawidłowej pozycji pracy i

dobrze dokręcić pokrętła. Upewnić się, że przetyczka blokująca w dolnym uchwycie jest wprowadzona w otwór wspornika.

2. Rozmieścić łączniki szybko zwalniające i dokręcić ich

pokrętła w celu zamocowania. OBJAŚNIENIE: Należy zwrócić uwagę, aby nie zaciskać i blokować kabli.

3. Umieścić zacisk na kable na uchwycie.

5. Umieścić linkę rozruchową na prowadnicy uchwytu.

6. Zamontować kosz na trawę.

INSTALACJA KORKA (DO ŚCIÓŁKOWANIA) Zobacz rysunek 3. OBJAŚNIENIE: Używając korka ściółkowania, nie należy instalować bocznej osłony wylotowej ani kosza na trawę.

1. Podnieść i przytrzymać tylne drzwi wylotowe.

2. Chwycić korek ściółkowania za uchwyt i umieścić go

pod niewielkim kątem, jak pokazano na rysunku.

3. Umieścić korek ściółkowania we właściwym miejscu.

4. Opuścić tylne drzwi wylotowe.

MONTAŻ POJEMNIKA NA TRAWĘ

1. Nasunąć zaciski plastikowe na ramę metalową.

2. Założyć pozostałe elementy pojemnika na trawę na

swoje miejsce. INSTALACJA KOSZA NA TRAWĘ (DO PRACY Z WOR- KOWANIEM Z TYŁU) Zobacz rysunek 4. OBJAŚNIENIE: Podczas korzystania z pojemnika na trawę nie należy montować kierownicy wyrzutu bocznego ani przystawki do mulczowania. Boczne drzwi wylotowe muszą być dobrze zamknięte.

1. Podnieść tylne drzwiczki wyrzutu trawy.

2. Podnieść kosz na trawę za uchwyt i zahaczyć pod tylną

klapą, tak by jego rama oparła się na sworzniu zawiasu tylnej klapy.

3. Opuścić tylne drzwi. W przypadku prawidłowej instalacji

haczyki kosza na trawę dokładnie opierają się na sworzniu zawiasu tylnej klapy.

4. Upewnić się, że tylna klapa jest dokładnie dopasowana

do kosza na trawę. Upewnić się, że między tylną klapą a koszem na trawę nie ma szczeliny.

INSTALACJA BOCZNEJ OSŁONY WYLOTOWEJ (DO

PRACY Z WYLOTEM BOCZNYM) Zobacz rysunek 9. OBJAŚNIENIE: W przypadku korzystania z kierownicy wyrzutu bocznego, nie należy zakładać pojemnika na trawę. Korek ściółkowania powinien pozostać zainstalowany. OBJAŚNIENIE: Gdy przegroda kierująca na bok nie jest używana, należy upewnić się, że klapa wyrzutu bocznego jest zablokowana.

1. Popchnąć mechanizm blokujący w dół jedną dłonią i

podnieść boczną klapę wylotową drugą dłonią.

2. Wyrównać haczyki os

łony ze sworzniem zawiasy długiej na dole drzwi.

3. Opuścić osłonę w taki sposób, aby haczyki zaczepiły

się o sworzeń zawiasy długiej drzwi ściółkowania.

4. Opuścić osłonę i boczne drzwi wylotowe.

OBJAŚNIENIE: Po każdym użyciu oczyścić i sprawdzić mechanizm blokujący pod kątem prawidłowego funkcjonowania.

OSTRZEŻENIE Zachować ostrożność podczas wykonywania czynności związanych z paliwem; jest ono wysoce łatwopalne. ■ Używać świeżego paliwa. ■ Paliwo należy mieszać i przechowywać w pojemnikach specjalnie do tego celu przeznaczonych. ■ Zawsze napełniajcie zbiornik na zewnątrz i nie wchłaniajcie oparów paliwa. Nie wdychać oparów paliwa. Nie palić i nie zbliżać się do źródła płomieni lub iskier. ■ Nie dopuścić do kontaktu benzyny lub oleju ze skórą. ■ Trzymać benzynę i olej z dala od oczu. W przypadku kontaktu benzyny lub oleju z oczami, należy je niezwłocznie przepłukać dużą ilością czystej wody. Jeżeli po przemyciu oczy są nadal podrażnione, skonsultujcie się niezwłocznie z lekarzem. ■ Rozlane paliwo należy niezwłocznie usuwać. TANKOWANIE Zobacz rysunek 5.Polski

OSTRZEŻENIE Przed tankowaniem należy zawsze wyłączyć silnik. Przed rozpoczęciem uzupełniania paliwa odczekaj, aż silnik i układ wydechowy ostygną. Nigdy nie wolno odkręcać korka zbiornika paliwa ani dodawać paliwa do maszyny, gdy silnik pracuje lub jest gorący. Przed uruchomieniem silnika należy odsunąć się na odległość co najmniej 9 m od miejsca, w którym tankowaliście. Palenie zabronione. W przeciwnym wypadku może dojść do poważnych obrażeń. OSTRZEŻENIE Nie przekraczać tego poziomu. Napełnić zbiornik na paliwo do 25 mm od górnej części szyjki paliwa. Po zatankowaniu nie wolno przechylać kosiarki o więcej niż 25 stopni, w przeciwnym wypadku może dojść do wycieku paliwa, pożaru lub innego zagrożenia.

1. Aby niedopuścić do zanieczyszczenia paliwa, należy

oczyścić powierzchnię zbiornika wokół korka wlewu paliwa.

2. Korek wlewu paliwa należy luzować powoli w celu

stopniowego wyrównania ciśnień i niedopuszczenia do rozlania paliwa wokół korka. Należy umieścić korek na czystej powierzchni.

3. Wlać ostrożnie paliwo do zbiornika. Unikając rozlania

4. Wyczyścić i sprawdzić uszczelkę, a następnie

przykręcić dobrze wszystkie korki paliwa i zbiornika.

5. Wytrzeć natychmiast rozchlapane paliwo. Przed

uruchomieniem silnika należy oddalić się przynajmniej 9 metrów od miejsca tankowania. OBJAŚNIENIE: Jest rzeczą normalną, że silnik wydziela dym podczas i po pierwszym użyciu.

DODAWANIE/SPRAWDZANIE OLEJU SILNIKOWEGO

Zobacz rysunek 5. Olej silnikowy ma istotny wpływ na pracę silnika oraz żywotność maszyny. Do ogólnych zastosowań we wszystkich temperaturach zalecamy stosowanie oleju SAE 10W-30. Zawsze należy stosować olej silnikowy 4-cyklu, który spełnia lub przekracza wymogi klasyfi kacji API SJ usługi. OBJAŚNIENIE: Olej bez zawartości detergentu lub olej do silników dwusuwowych spowoduje uszkodzenie silnika i w związku z tym nie wolno go używać. Aby dolać oleju silnikowego:

1. Kosiarka musi znajdować się na równej powierzchni i

przestrzeń wokół korka oleju/bagnetu musi być czysta.

2. Odkręcić korek i zdjąć uszczelkę z butelki z olejem.

3. Otwórz oleju korek / bagnet, obracając ją o 90 stopni w

lewo. Zamontować korek oleju/bagnet.

4. Dolać powoli oleju. Napełnić do linii „Full” (pełne) na

bagnecie. Nie przekraczać tego poziomu. OBJAŚNIENIE: Przy sprawdzaniu poziomu oleju należy umie ścić bagnet w otworze wlewowym ale nie dokręcać.

5. Zainstaluj i zabezpieczyć korek / bagnet oleju,

obracając go o 90 stopni w prawo. Aby sprawdzić olej silnikowy: ■ Kosiarka musi znajdować się na równej powierzchni i przestrzeń wokół korka oleju/bagnetu musi być czysta. ■ Zamontować korek oleju/bagnet. Wytrzeć do sucha i włożyć do otworu wlewowego oleju, ale nie przykręcać. ■ Wyjąć ponownie korek oleju/bagnet i sprawdzić poziom oleju. Jeśli w zbiorniku brak odpowiedniej ilości oleju, dodaj olej aż do osiągnięcia odpowiedniego poziomu.

URUCHAMIANIE/ZATRZYMYWANIE KOSIARKI

Zobacz rysunek 5. OSTRZEŻENIE Nie wolno uruchamiać silnika w zamkniętych ani słabo wentylowanych pomieszczeniach; wdychanie spalin zagraża życiu. OBJAŚNIENIE: Silnik wyposażony jest w zawór odcinający. Po zakończeniu koszenia odciąć paliwo. Uruchamianie silnika

1. Otworzyć zawór paliwa.

2. Ustawić dźwignię regulacji przepustnicy na najwyższą

3. Naciśnij pompkę ręczną paliwa 3 razy.

OBJAŚNIENIE: Ten krok z reguły nie jest konieczny przy rozruchu silnika, który pracował już przez kilka minut.

4. Przytrzymaj pasek dźwignię w dół w stosunku do

5. Pociągnij za uchwyt rozrusznika tak, aby uruchomić

silnik. Zwolnić powoli linkę rozruchową, tak aby linka nie odskoczyła nagle. OBJAŚNIENIE: Przy niskiej temperaturze może być wymagane powtórzenie kroków zastrzykania paliwa. Przy wyższej temperaturze nadmierne zastrzyknięcie paliwa może spowodować zalanie silnika i silnik nie uruchomi się. W przypadku zalania silnika należy odczekać kilka minut przed powtórną próbą uruchomienia silnika i nie należy powtarzać kroków zastrzykiwania paliwa. Zatrzymanie silnika

1. Zwolnić dźwignię zasilania, aby wyłączyć urządzenie.

2. Zamknąć zawór paliwa.

UŻYTKOWANIE PRZEPUSTNICY REGULOWANEJ

Zobacz rysunek 19. ■ Dźwignia regulacji przepustnicy na uchwycie umożliwia jedynie regulację prędkości obrotowej silnika, podczas uruchamiania kosiarki i podczas koszenia należy ustawiać najwyższą prędkość roboczą.Polski

■ Dźwignia regulacji przepustnicy nie zatrzymuje pracy silnika. Dźwignia zasilania na uchwycie musi zostać zwolniona, aby silnik się zatrzymał.

REGULACJA PRĘDKOŚCI JAZDY

Zobacz rysunek 20. ■ Umieszczona na uchwycie dźwignia regulacji prędkości jazdy umożliwia użytkownikowi ustawianie różnych poziomów prędkości jazdy. ■ Nie należy zmieniać położenia dźwigni, jeśli produkt nie znajduje się w ruchu. W przeciwnym przypadku może dojść do uszkodzenia dźwigni. ■ Jeżeli trawa jest wysoka, należy ograniczyć prędkość jazdy i zwiększyć prędkość silnika. JAZDA PRODUKTU Zobacz rysunek 6. ■ Aby uruchomić napęd: Przytrzymać dźwignię załączania silnika, jednocześnie powoli ciągnąc pałąk napędu samobieżnego w kierunku uchwytu. Zwolnić za kaucją samo-napędzania zatrzymać napęd kół. ■ Aby ręcznie napędzać: Przytrzymaj dźwignię. Nie angażuj się kaucję samo-napędzania. OBJAŚNIENIE: Po dociągnięciu pałąka napędu samobieżnego kosiarka zacznie jechać do przodu.

REGULACJA WYSOKOŚCI TARCZY TNĄCEJ

Zobacz rysunek 7. Fabrycznie koła kosiarki są ustawione na najmniejszą wysokość koszenia. Przed pierwszym użyciem kosiarki należy wyregulować wysokość koszenia, dopasowując ją do konkretnego trawnika. Trawnik powinien mieć średnio od 38 mm do 50 mm wysokości w miesiącach chłodnych oraz od 50 mm do 76 mm wysokości w miesiącach ciepłych. Aby wykonać regulację wysokości ostrza ■ Zatrzymać kosiarkę i poczekać, aż urządzenie całkowicie się zatrzyma. ■ Aby zwiększyć wysokość tarczy tnącej, pochwycić dźwignię regulacji wysokości i przesunąć ją do tyłu kosiarki. ■ Aby obniżyć wysokość tarczy tnącej, pochwycić dźwignię regulacji wysokości i przesunąć ją do przodu kosiarki. USTAWIANIE WYSOKOŚCI I KĄTA UCHWYTU Zobacz rysunek 8. Wysokość uchwytu można z łatwością ustawić zgodnie z preferencjami operatora. Aby wyregulować wysokość uchwytu: ■ Zdemontować pokrętło łącznika szybko zwalniającego. ■ Wysunąć dźwignię łącznika szybko zwalniającego i wyregulować wysokość uchwytu, dopasowując do siebie inne otwory. ■ Ponownie zamontować łącznik szybko zwalniający. Dokręcić pokrętło łącznika szybko zwalniającego. ■ Powtórzyć czynność z drugiej strony uchwytu. Aby wyregulować kąt uchwytu: ■ Zwolnić dolne łączniki szybko zwalniające. ■ Zmienić kąt uchwytu w zależności od preferencji. Upewnić się, że przetyczka blokująca w dolnym uchwycie jest wprowadzona w otwór wspornika. OBJAŚNIENIE: Kosiarka umożliwia ustawienie uchwytu pod 3 różnymi kątami. ■ Ponownie zamontować dolne łączniki szybko zwalniające.

WSKAZÓWKI DOTYCZĄCE KOSZENIA

■ Upewnić się, że na trawniku nie ma kamieni, gałęzi, przewodów i innych przedmiotów, które mogłyby uszkodzić ostrza lub silnik kosiarki. Takie przedmioty mogą być przypadkowo wyrzucone przez kosiarkę w dowolnym kierunku i spowodować poważne zranienie operatora lub innych osób. ■ Aby utrzymać trawnik w doskonałym stanie, zawsze należy ścinać maksymalnie jedną trzecią całkowitej wysokości trawy. ■ Podczas koszenia wysokiej trawy, należy zmniejszyć prędkość przesuwu co pozwoli zwiększyć efektywność koszenia i zapewni prawidłowe wyrzucanie skoszonej trawy. ■ Nie kosić mokrej trawy, będzie się ona przyklejać od spodu kosiarki i uniemożliwi prawidłowe gromadzenie w pojemniku lub wyrzucanie ściętej trawy. ■ Świeża lub gruba trawa może wymagać dokładniejszego koszenia lub ustawienia wyższej wysokości koszenia. ■ Po każdym użyciu należy czyścić spód podwozia, usuwając pozostałości trawy, liści, brud i inne zanieczyszczenia. Należy zapoznać się z punktem „Czyszczenie spodu kosiarki”.

Zobacz rysunek 10. ■ Praca na zboczu to jedna z głównych przyczyn poślizgnięć i upadków, które mogą zakończyć się poważnym zranieniem. Praca na zboczu wymaga zachowania szczególnej ostrożności. Jeśli operator czuje się niepewnie, nie powinien kosić zbocza. Dla własnego bezpieczeństwa nie należy kosić zboczy o nachyleniu większym niż 15 stopni. Producent zaleca, aby nie używać napędu podczas koszenia trawy na zboczach. ■ Pochyłe tereny należy kosić wzdłuż zbocza, nigdy do góry i w dół. Zachować szczególną ostrożność podczas zmiany kierunku jazdy na pochyłym terenie.Polski

■ Uważać na dziury, skały, ukryte przedmioty, które mogą spowodować poślizgnięcie się lub wywrócenie. Wysoka trawa może ukrywać przeszkody. Należy usunąć z trawnika wszystkie przedmioty takie jak skały, kamienie, gałęzie drzew itp., o które można się przewrócić lub które może uderzyć tarcza tnąca. ■ Zawsze zwracać uwagę na zachowanie bezpiecznej odległości stóp od urządzenia. Poślizgnięcie się i upadek grozi poważnymi obrażeniami. W przypadku zbliżającej się utraty równowagi należy natychmiast puścić dźwignię zasilania. ■ Nie wolni kosić w pobliżu skarp, uskoków, nasypów itp. Groziłoby to utratą równowagi.

1. Zatrzymać kosiarkę i poczekać, aż urządzenie

całkowicie się zatrzyma.

2. Podnieść tylne drzwiczki wyrzutu trawy.

3. Złapać kosz na trawę za uchwyt i podnieść, aby

odłączyć go od kosiarki.

4. Wyrzucić skoszoną trawę.

5. Podnieść tylne drzwi wylotowe i zamontować kosz na

trawę. OSTRZEŻENIE Należy zachować szczególną ostrożność w przypadku podnoszenia lub przechylania maszyny na potrzeby konserwacji, czyszczenia, przechowywania lub transportu. Ostrze jest ostre i nawet, gdy silnik jest wyłączony, ostrze nadal może się poruszać. Gdy ostrze jest odkryte, nie wolno zbliżać do niego żadnych części ciała. KONSERWACJA OSTRZEŻENIE Po zwolnieniu dźwigni zasilający należy regularnie sprawdzać, czy ostrze zatrzymuje się w 3 sekundy. OSTRZEŻENIE Jeśli produkt nie jest zachowana prawidłowo, żywotność produktu może być zmniejszona, a wbudowane funkcje bezpieczeństwa mogą nie działać poprawnie, zwiększając tym samym potencjał do poważnych obrażeń. Produkt zawsze należy utrzymywać w dobrym stanie roboczym. OSTRZEŻENIE Przed rozpoczęciem czynności konserwacyjnych należy zatrzymać produkt, odczekać aż ostrze całkowicie się zatrzyma i odłączyć przewód świecy zapłonowej od świecy. W przeciwnym wypadku może dojść do poważnych obrażeń. OSTRZEŻENIE Podczas konserwacji i naprawy używać wyłącznie autoryzowanych części zamiennych. Stosowanie zamienników innych firm może stwarzać zagrożenie dla zdrowia użytkownika lub uszkodzić urządzenie.

OGÓLNE ZASADY KONSERWACJI URZĄDZENIA

Możesz wykonywać czynności regulacyjne i naprawcze opisane w tej instrukcji obsługi. W przypadku innych napraw należy skontaktować się autoryzowanym punktem serwisowym. ■ Unikać stosowania rozpuszczalników do czyszczenia plastikowych części. Większość plastików jest wrażliwa na rozmaite rozpuszczalniki dostępne w handlu i może ulec uszkodzeniu przez ich stosowanie. Do usuwania brudu, kurzu, oleju, smaru itp. należy używać czystej szmatki. ■ Należy systematycznie sprawdzać dokręcenie wszystkich nakrętek i śrub, aby zapewnić bezpieczną prace kosiarki. ■ Usunąć nagromadzoną trawę i liście w pobliżu silnika oraz pokrywy silnika. Okresowo przecierać kosiarkę do czysta za pomocą suchej szmatki. Nie używać do tego celu wody. ■ Systematycznie kontrolować zbiornik na trawę na oznaki zużycia lub uszkodzenia. OSTRZEŻENIE Nie wolno dopuścić do kontaktu plastikowych części z płynem hamulcowym, benzyną, produktami ropopochodnymi, olejami penetrującymi itp. Substancje chemiczne mogą uszkodzić, osłabić lub zniszczyć tworzywo sztuczne, co może spowodować poważne obrażenia ciała.

CZYSZCZENIE SPODU PODWOZIA KOSIARKI

1. Ustawić kosiarkę na maksymalną wysokość.

2. Podłączyć złączkę żeńską węża z wodą (nie

dostarczana) do złączki męskiej węża w podwoziu kosiarki.

3. Włączyć dopływ wody.

4. Uruchomić kosiarkę na pełnych obrotach, jednak nie

5. Uruchomić silnik w miejscu przez około 30 sekund.Polski

7. Zamknąć dopływ wody.

8. Sprawdzić, czy spód podwozia kosiarki jest czysty, w

razie potrzeby powtórzyć czyszczenie. SMAROWANIE Wszystkie łożyska urządzenia zostały nasmarowane odpowiednią ilością smaru o wysokiej jakości, który powinien zapewnić odpowiednie smarowanie tych części przez okres żywotności urządzenia. Dlatego też nie ma potrzeby dodatkowego smarowania. OSTRZEŻENIE W celu wykonania czynności konserwacyjnych związanych z tarczą tnącą, należy zawsze chronić dłonie zakładając grube rękawice ochronne i owijając tarczę tnącą odpowiednim materiałem. Kontakt z ostrzem może powodować poważne obrażenia ciała.

WYMIANA TARCZY TNĄCEJ

Zobacz rysunek 12. Po dokonaniu zmian, należy uważać, aby nie uwięzić palców między obrotowymi ostrzami a nieruchomymi częściami produktu. Aby uzyskać lepsze rezultaty, ostrze kosiarki musi być dobrze naostrzone. Natychmiast wymienić wygięte lub uszkodzone ostrze. OSTRZEŻENIE Należy stosować wyłącznie ostrza zamienne zalecane przez producenta kosiarki. Stosowanie ostrza, które nie zostało zatwierdzone przez producenta kosiarki, jest niebezpieczne i może spowodować poważne obrażenia ciała, uszkodzenie kosiarki oraz utratę gwarancji. OSTRZEŻENIE Przed wymianą elementu tnącego należy spuścić paliwo.

1. Zatrzymać pracę silnika i odłączyć przewód świecy

zapłonowej. Poczekać, aż ostrze całkowicie się zatrzyma.

2. Obrócić kosiarkę na bok (tak, by filtr powietrza znalazł

3. Wstawić klin drewniany między tarczę a podwozie

kosiarki, aby zapobiec obracaniu się tarczy. ● Montaż: Zobacz rysunek 12a. ● Demontaż: Zobacz rysunek 12b. OBJAŚNIENIE: Nie wciskać drewnianego klina między nóż a plastikową pokrywę.

4. Przy użyciu klucza 16 mm (brak w zestawie) poluzować

śrubę ostrza, obracając śrubę w lewo, patrząc od strony spodu kosiarki.

5. Usuń śrubę ostrza, podkładkę sprężystą i ostrze.

6. Założyć na wał nową tarczę. Upewnić się, że tarcza jest

założona zakrzywionymi końcami w kierunku podwozia kosiarki, nie zaś w kierunku ziemi.

7. Ponownie zamontować podkładkę sprężystą i śrubę

noża na trzpieniu. Dokręcić palcami śrubę, obracając ją w prawo, patrząc od strony spodu kosiarki. OBJAŚNIENIE: Wszystkie elementy muszą być założone dokładnie w podanej kolejności, odwrotnej do kolejności ich demontażu.

8. Dokręcić nakrętkę ostrza momentem obrotowym za

pomocą klucza dynamometrycznego (brak w zestawie), aby zapewnić właściwe dokręcenie śruby.

9. Zalecany moment dokręcenia śruby ostrza wynosi 40

- 45 Nm. OBJAŚNIENIE: Nie należy ostrzyć ostrza, należy wymienić je na nowe. Ostrza muszą być odpowiednio wyważone, aby nie dopuścić do uszkodzenia oraz urazów ciała.

CZYSZCZENIE FILTRA POWIETRZA

Zobacz rysunek 13. Aby zachować odpowiednie parametry urządzenia i przedłuży ć jego żywotność, należy utrzymywać fi ltr powietrza w czystości.

1. Zdjąć pokrywę filtra powietrza naciskając zatrzask i

delikatnie pociągając za pokrywę.

2. Wyjmij filtr powietrza i wyczyścić ciepłą wodą z mydłem.

Przepłukać i pozostawić do całkowitego wyschnięcia.

3. Nanieść cienką warstwę oleju silnikowego na filtr

powietrza, następnie wycisnąć go przy użyciu ręcznika papierowego lub chłonnej szmatki.

4. Zamocować filtr powietrza w podstawie filtra powietrza.

5. Założyć i zamocować pokrywę filtra powietrza.

OBJAŚNIENIE: Aby zapewnić najlepsze działanie, filtr należy zmieniać raz w roku. KOREK PALIWA OSTRZEŻENIE Nieszczelny korek wlewu paliwa stanowi zagrożenie pożarem i musi być niezwłocznie wymieniony. Korek paliwa zawiera jednorazowy fi ltr i zawór zwrotny. Zapchany korek paliwa może być przyczyną słabej pracy silnika. Jeśli praca silnika ulegnie poprawie po poluzowaniu korka paliwa, może to oznaczać, że zawór kontrolny jest niesprawny lub zapchany. W razie potrzeby, wymienić korek paliwa.

WYMIANA OLEJU SILNIKOWEGO

Zobacz rysunek 14. Przed przechyleniem produktu należy upewnić się, że zbiornik paliwa jest całkowicie pusty. W przeciwnym razie dojdzie do rozlania paliwa. Olej silnikowy należy wymieniać po każdych 25 godzinachPolski

pracy. Olej należy wymieniać, gdy olej silnikowy jest nadal ciepły, ale nie gorący. Umożliwi to szybkie i całkowite spuszczenie oleju.

1. Zamontować korek oleju/bagnet.

2. Przechylić kosiarkę na bok i poczekać, aż olej wypłynie

przez otwór wlewowy oleju do odpowiedniego zbiornika.

3. Postawić kosiarkę prosto i napełnić olejem, zgodnie z

instrukcjami podanymi w sekcji dotyczącej dodawania/ sprawdzania oleju. OBJAŚNIENIE: Zużyty olej należy zostawić w odpowiednim punkcie utylizacji. Więcej informacji można uzyskać u lokalnego sprzedawcy oleju.

KONSERWACJA ŚWIECY ZAPŁONOWEJ

Zobacz rysunek 15. W celu zapewnienia prawidłowej pracy silnika świeca zapłonowa musi mieć ustawioną odpowiednią szczeliną między elektrodami i nie może być zabrudzona. Sprawdzenie:

1. Zdejmij pokrywę świecy zapłonowej.

2. Usunąć wszelkie zabrudzenia z korpusu ś

3. Odkręcić świecę zapłonową za pomocą klucza do

świeć 13/16 in. (brak w zestawie).

4. Sprawdzić, czy świeca zapłonowa nie jest uszkodzona

i przed montażem wyczyścić za pomocą szczotki drucianej. Jeśli izolator jest pęknięty lub ukruszony, świecę zapłonową należy wymienić. OBJAŚNIENIE: Świecę zapłonową wymieniać na zalecaną świecę E6RTC.

5. Zmierzyć szczelinę świecy. Prawidłowa szczelina

wynosi od 0,71 mm do 0,79 mm. Aby w razie potrzeby zwiększyć szczelinę, należy delikatnie odgiąć elektrodę uziemiaj ącą (górną). Aby zmniejszyć szczelinę, należy delikatnie postukać elektrodę uziemiającą na twardej powierzchni.

6. Umieścić prawidłowo świecę zapłonową – wkręcić

ręcznie, aby uniknąć uszkodzenia gwintu.

7. Dokręcić kluczem do podkładki ściskowej. Jeśli świeca

zapłonowa jest nowa, należy wykonać 1/2 obrotu, aby odpowiednio ścisnąć podkładkę ściskową. W przypadku wkręcania starej świecy zapłonowej należy wykonać 1/8-1/4 obrotu, aby odpowiednio docisnąć podkładkę ściskową. OBJAŚNIENIE: Nieprawidłowo dokręcona świeca zapłonowa bardzo mocno się nagrzeje i może to spowodować uszkodzenie silnika.

8. Nałożyć osłonę świecy zapłonowej.

KONSERWACJA PRZEKŁADNI NAPĘDOWEJ

Zobacz rysunek 16. Aby zapewnić płynną pracę kół, zespół kół należy czyścić przed odstawieniem kosiarki do przechowania.

1. Zdjąć zaślepkę piasty.

2. Odkręcić nakrętkę oraz koło i odłożyć obok.

3. Zdjąć osłonę, pierścień, sworznie i koło nap

ędowe. Oczyścić te elementy i końcówkę wału napędowego, przecierając je suchą szmatką. W razie potrzeby, można je przetrzeć roztworem alkoholu, aby usunąć uporczywe zabrudzenia. OSTRZEŻENIE Nie należy smarować elementów zespołu koła. Smarowanie może spowodować awarię elementy kół podczas użytkowania, które mogłyby doprowadzić do uszkodzenia produktu i / lub poważne uszkodzenie ciała operatora.

4. Założyć koło napędowe skierowane strzałkami w

kierunku przodu kosiarki. Założyć sworznie, podkładkę, pierścień i osłonę. OBJAŚNIENIE: Upewnić się, że lewe i prawe koła zębate znajdują się we właściwym miejscu.

5. Założyć koło i nakrętkę. Dokręcić mocno nakrętkę.

6. Ponownie zamontować kołpak koła.

WYMIANA KÓŁ Zobacz rysunek 17. OSTRZEŻENIE Należy wyłącznie stosować koła zamienne, które zostały zatwierdzone przez producenta kosiarki. Stosowanie kół, które nie zostały zatwierdzone przez producenta kosiarki jest niebezpieczne i może spowodować poważne obrażenia ciała.

1. Zatrzymać pracę silnika i odłączyć przewód świecy

zapłonowej. Poczekać, aż ostrze całkowicie się zatrzyma.

2. Zdjąć zaślepkę piasty.

3. Odkręcić nakrętkę od osi koła, a następnie zdjąć koło.

4. Zastąpić nowym kołem i przykręcić dobrze nakrętkę.

PRZECHOWYWANIE URZĄDZENIA

30 dni lub więcej ■ Jeśli za pomocą stabilizatora paliwa, postępuj zgodnie z zaleceniami producenta, aby dodać stabilizator stabilizator benzyny w zbiorniku paliwa. Uruchom silnik co najmniej 10 minut po dodaniu stabilizatora, aby umożliwić stabilizator dotrzeć do gaźnika. OSTRZEŻENIE Nie przechowywać produktu z benzyną w zbiorniku wewnątrz budynku, gdzie opary mogą dotrzeć do otwartego płomienia lub iskry. ■ Jeśli nie używasz stabilizatora paliwa, pozwolić, aby silnik pracował aż produkt jest całkowicie z benzyną. ■ Gdy silnik zatrzyma się, należy odczekać aż ostrze całkowicie się zatrzyma i odłączyć przewód świecy zapłonowej od świecy.Polski

■ Ustaw zawór paliwa w pozycji zamknięcia ■ Przechylić kosiarkę na bok (tak aby gaźnik był skierowany do góry) i usunąć skrawki trawy nagromadzone pod spodem kosiarki. ■ Czyszczenie spodu podwozia kosiarki. ■ Przetrzeć kosiarkę suchą szmatką. ■ Sprawdzić wszystkie nakrętki, śruby, pokrętła, elementy mocujące, czy są dobrze zamocowane. ■ Sprawdzić, czy elementy ruchome nie są uszkodzone, pęknięte lub zużyte. Elementy zużyte lub brakujące oddać do naprawy, założyć. ■ Kosiarkę należy przechowywać w dobrze wietrzonym miejscu, które jest czyste, suche oraz znajduje się poza zasięgiem dzieci. ■ Nie należy przechowywać w pobliżu materiałów korodotwórczych, takich jak nawozy sztuczne lub sól do posypywania chodników. Aby opuścić dźwignię przed odstawieniem kosiarki do przechowania Zobacz rysunek 18. ■ Zdjąć linkę rozruchową z prowadnicy i pozwolić, aby cofnęła się do silnika. ■ Zdemontować kosz na trawę. ■ Zwolnij górne zatrzaski szybko zwalniane z górnym uchwytem i złożyć górny uchwyt w dół. ■ Zwolnić dolny łącznik szybko zwalniający. ■ Złożyć dolny uchwyt w przód aż za krawędzie jego wsporników mocujących i upewnić się, że wspornik faktycznie podpiera uchwyt. W przeciwnym przypadku może dojść do uszkodzenia filtra powietrza. ■ Zamknij dolne łączniki Quick Release i niech wspornika uchwytu, upewniając się, aby nie zginać ani zaginać kabli sterowania. TRANSPORT ■ Zatrzymać silnik, odłączyć przewód świecy zapłonowej i poczekać, aż ostrza zatrzymają się całkowicie oraz odczekać aż urządzenie ostygnie. Należy odczekać, aż silnik ostygnie. ■ Opróżnić zbiornik paliwa, pozostawiając uruchomiony silnik aż do zatrzymania. Spuścić olej, wykonując instrukcję wymiany oleju. ■ Urządzenia należy zabezpieczyć przed przemieszczaniem się lub upadkiem, aby nie dopuścić do obrażeń ciała lub uszkodzenia urządzenia.Polski

Harmonogram konserwacji Przed każdym użyciem Po 1 miesiącu lub 20 godzin- ach pracy Po 3 miesiącach lub 50 godzinach pracy Po 6 miesiącach lub 100 godzinach pracy Po 12 miesiącach lub 300 godzinach pracy Sprawdźcie Olej sil- nikowy

Wymiana oleju sil- nikowego

Sprawdźcie fi ltr powi- etrza

Wyczyścić fi ltr powietrza

Wymiana fi ltr powietrza

Wymienić fi ltr paliwa

Sprawdzić/wyregulować świecę zapłonową

Wymiana świecy zapłonowej

Sprawdzić/wyregulować prędkość na biegu jałowym

Sprawdzić/wyregulować luz zaworowy

Wyczyścić zbiornik paliwa i fi ltr

Sprawdzić przewód paliwowy

Należy sprawdzić, czy części nie są zużyte lub uszkodzone

Sprawdź wszystkie blokady i moc wyjściową dźwignię dla prawidłowe- go funkcjonalności

Sprawdź, czy ostrze zatrzymuje się w ciągu 3 sekund po zwolnieniu dźwigni mocy

• Czynności te powinny być przeprowadzone wyłącznie przez autoryzowany punkt serwisowy. OBJAŚNIENIE: Konserwacja powinna być przeprowadzana częściej, gdy produkt jest używany w zapylonym obszarze. Gdy czas eksploatacji silnika przekroczy maksymalne wartości podane w tabeli, konserwacja powinna być kontynuowana cyklicznie zgodnie z podanymi interwałami czasu lub godzin pracy.Polski

Problem Możliwa przyczyna Rozwiązanie Uchwyt nie znajduje się w prawidłowym położeniu. Nieprawidłowe położenie uchwytu. Sprawdzić, aby upewnić się, że sworzeń dolnego uchwytu warknął do właściwej pozycji. Pokrętła Szybkozłączki nie dokręcone. Dokręcić uchwyt pokrętła szybkiego uwalniania. Kosiarka nie uruchamia się. Brak iskry. Użyj testera zapłonową do sprawdzenia prawidłowego działania świecy zapłonowej. Brak paliwa. Sprawdź, czy zawór paliwa jest ustawiony w pozycji otwarcia Napełnić kosiarkę paliwem. Jeśli kosiarka nadal nie chce się uruchomić, należy skontaktować się z dealerem serwisu. Silnik jest zalany. Odczekać 15 minut, a następnie ponowić próbę uruchomienia kosiarki. Nie zastrzykiwać paliwa przed rozruchem. Linka rozrusznika ciągnie mocniej niż wtedy, gdy nowa. Skontaktować się z dealerem serwisu. Kosiarkę trudno pchać. Wysoka trawa, tył kosiarki i tarcza tnąca ciągnie ciężką trawę, zbyt mała wysokość cięcia. Zwiększyć wysokość koszenia. Zespół koła wymaga przeczyszczenia. Wyczyścić zespół koła. Kosiarka wpada w wibracje przy większej prędkości. Źle wyważone ostrze. Wymienić ostrze. Wygięty wał silnika. Zatrzymać silnik, odłączyć przewód świecy zapłonowej od świecy i sprawdzić, czy nie ma uszkodzeń. Przed ponownym uruchomieniem oddać do naprawy w autoryzowanym serwisie. Kosiarka nie ściółkuje prawidłowo. Mokre skrawki trawy przywierają do dolnej części urządzenia. Przed koszeniem należy poczekać, aż trawa wyschnie. Czyszczenie spodu podwozia kosiarki. Kosiarka nie zbiera prawidłowo trawy w worku. Ustawiono zbyt niską wysokość cięcia. Zwiększyć wysokość koszenia.Čeština

Oprócz praw ustawowych wynikających z zakupu produkt jest objęty gwarancją, której warunki podano poniżej.

1. Okres gwarancyjny wynosi 24 miesiące dla konsumentów i rozpoczyna się

w dniu zakupu produktu. Datę zakupu należy udokumentować fakturą lub innym dowodem zakupu. Produkt został zaprojektowany i jest przeznaczony do użytku konsumenckiego i prywatnego. W związku z tym gwarancja nie obejmuje zastosowań profesjonalnych i komercyjnych.

2. Istnieje możliwość wydłużenia okresu gwarancyjnego dla części asortymentu

narzędzi ogrodniczych (AC/DC) poprzez zarejestrowanie produktu na stronie internetowej www.ryobitools.eu. Kwalikowalność narzędzi do wydłużenia okresu gwarancyjnego jest wyraźnie określona w sklepach i/lub na opakowaniu oraz w dokumentacji produktu. Użytkownik końcowy musi zarejestrować nowo kupione narzędzia online w ciągu 30 dni od daty zakupu. Użytkownik końcowy może zarejestrować się w celu przedłużenia gwarancji w swoim kraju zamieszkania, jeżeli jest on wymieniony w formularzu rejestracji online, gdzie opcja ta obowiązuje. Ponadto użytkownicy końcowi muszą wyrazić zgodę na przechowywanie danych, wprowadzanych na stronie internetowej i zaakceptować regulamin. Dowodem wydłużenia gwarancji jest wysyłane pocztą elektroniczną potwierdzenie rejestracji i oryginał faktury potwierdzającej datę zakupu.

3. Gwarancja obejmuje wszystkie wady produktu ujawnione w okresie

gwarancyjnym wynikające usterek wykonania lub materiału obecnych w dniu zakupu. Gwarancja jest ograniczona do naprawy i/lub wymiany i nie obejmuje żadnych innych zobowiązań, w tym między innymi odpowiedzialności za szkody przypadkowe lub wtórne. Gwarancja nie obowiązuje, jeżeli produkt był nieprawidłowo używany, używany niezgodnie z instrukcją lub nie był prawidłowo podłączony. Gwarancja nie obejmuje: – uszkodzenia produktu wynikającego z nieprawidłowej konserwacji, – produktu, który został zmieniony lub zmodyfikowany, – produktu, którego oryginalne oznaczenie (znak towarowy, numer seryjny) zostało zniszczone, zmienione lub usunięte, – jakichkolwiek uszkodzeń wynikających z nieprzestrzegania instrukcji, – jakiegokolwiek produktu bez certyfikatu CE, – jakiegokolwiek produktu, który próbowano naprawiać z pomocą niewykwalifikowanej osoby lub bez uzyskania wcześniejszej zgody firmy Techtronic Industries. – jakiegokolwiek produktu podłączonego nie nieprawidłowego źródła zasilania (nieprawidłowe natężenie prądu, napięcie, częstotliwość), – jakiegokolwiek produktu, który był używany z nieprawidłową mieszanką paliwową (paliwo, olej, procentowy udział oleju), – jakichkolwiek uszkodzeń spowodowanych wpływem czynników zewnętrznych (chemicznych, fizycznych, drgań) lub substancji obcych, – normalnego zużycia części zamiennych, – nieprawidłowego użycia, przeciążenia narzędzia, – stosowania niezatwierdzonych akcesoriów lub części, – jakichkolwiek okresowych regulacji lub czyszczenia gaźników w ramach konserwacji – elementów (części i akcesoriów) podlegających naturalnemu zużyciu, obejmujących, między innymi, kopułki do zwalniania żyłki, pasy napędowe, sprzęgło, ostrza przycinarek do żywopłotów lub kosiarek do trawy, uprząż, przepustnicę linkową, szczotki węglowe, przewód zasilania, zęby, podkładki filcowe, kołki podnośnika, wentylatory dmuchawy, rury nadmuchowe i ssawne, worek na śmieci i paski, prowadnice, łańcuchy piły, węże, mocowanie złączy, dysze natryskowe, koła, pręty natryskowe, szpule wewnętrzne, szpule zewnętrzne, filtry gazu, ostrza do ściółkowania itp.

4. W celu serwisowania produkt należy wysłać lub okazać w autoryzowanym

punkcie serwisowym RYOBI znajdującym się na przedstawionym poniżej wykazie punktów serwisowych w poszczególnych krajach. W niektórych krajach lokalny dystrybutor produktów RYOBI podejmuje się wysyłki produktu do centrum serwisowego RYOBI. W przypadku wysyłki do punktu serwisowego RYOBI produkt — pozbawiony jakichkolwiek niebezpiecznych substancji, na przykład benzyny — należy bezpiecznie zapakować i dołączyć adres nadawcy oraz krótki opis usterki.

5. Naprawa/wymiana w ramach niniejszej gwarancji jest bezpłatna. Nie stanowi

jednak o przedłużeniu lub rozpoczęciu od nowa biegu okresu gwarancyjnego. Wymienione części lub narzędzia stają się naszą własnością. W przypadku niektórych krajów nadawca będzie musiał uregulować koszty dostawy lub opłaty pocztowe. Prawa ustawowe wynikające z zakupu narzędzia pozostają niezmienione.

6. Niniejsza gwarancja obowiązuje w Unii Europejskiej, Szwajcarii, Islandii,

Norwegii, Liechtensteinie, Turcji i Rosji. Poza tymi obszarami należy skontaktować się z autoryzowanym dostawcą produktów RYOBI i ustalić, czy obowiązuje inna gwarancja.

AUTORYZOWANY PUNKT SERWISOWY

Najbliższy autoryzowany punkt serwisowy można wyszukać w witrynie internetowej http://pl.ryobitools.eu/header/service-and-support/service-agents.RO CONDIŢII DE APLICARE A GARANŢIEI PENTRU PRODUSELE RYOBI

Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany Niniejszym deklarujemy, że produkty Benzynowa kosiarka do trawy Marka: RYOBI Numer modelu: RLM53190YV Zakres numerów seryjnych: 46255902000001 - 46255902999999 jest zgodny z następującymi dyrektywami europejskimi i zharmonizowanymi normami 2006/42/EC, 2000/14/EC, 2005/88/EC, 2016/1628/EU, 2011/65/EU, 2014/30/ EU, EN ISO 5395-1:2013+A1:2018, EN ISO 5395-2:2013 +A1:2016+A2:2017,

EN ISO 14982:2009, EN 50581:2012

Zmierzony poziom natężenia hałasu: 94,39 dB (A) Maksymalny poziom natężenia hałasu: 98,0 dB (A) Metoda ocena zgodności zgodnie z aneksem VI Dyrektywa 2000/14/EC zmieniona przez dyrektywę 2005/88/EC. Nazwa jednostki notyfikowanej:

SOCIETE NATIONALE DE CERTIFICATION ET

D’HOMOLOGATION S.À.R.L. (SNCH) Adres jednostki notyfikowanej: 11, Route de Luxembourg, L-5230 Sandweiler Sven Eschrich Dyrektor Techniczny - TTI Outdoor Power Division Jan. 01, 2018 Osoba upoważniona do sporządzenia dokumentu technicznego: Alexander Krug, Dyrektor Zarządzający Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany
