NAVODILA ZA UPORABO RLM53190YV RYOBI

čepove za gorivo i spremnik.

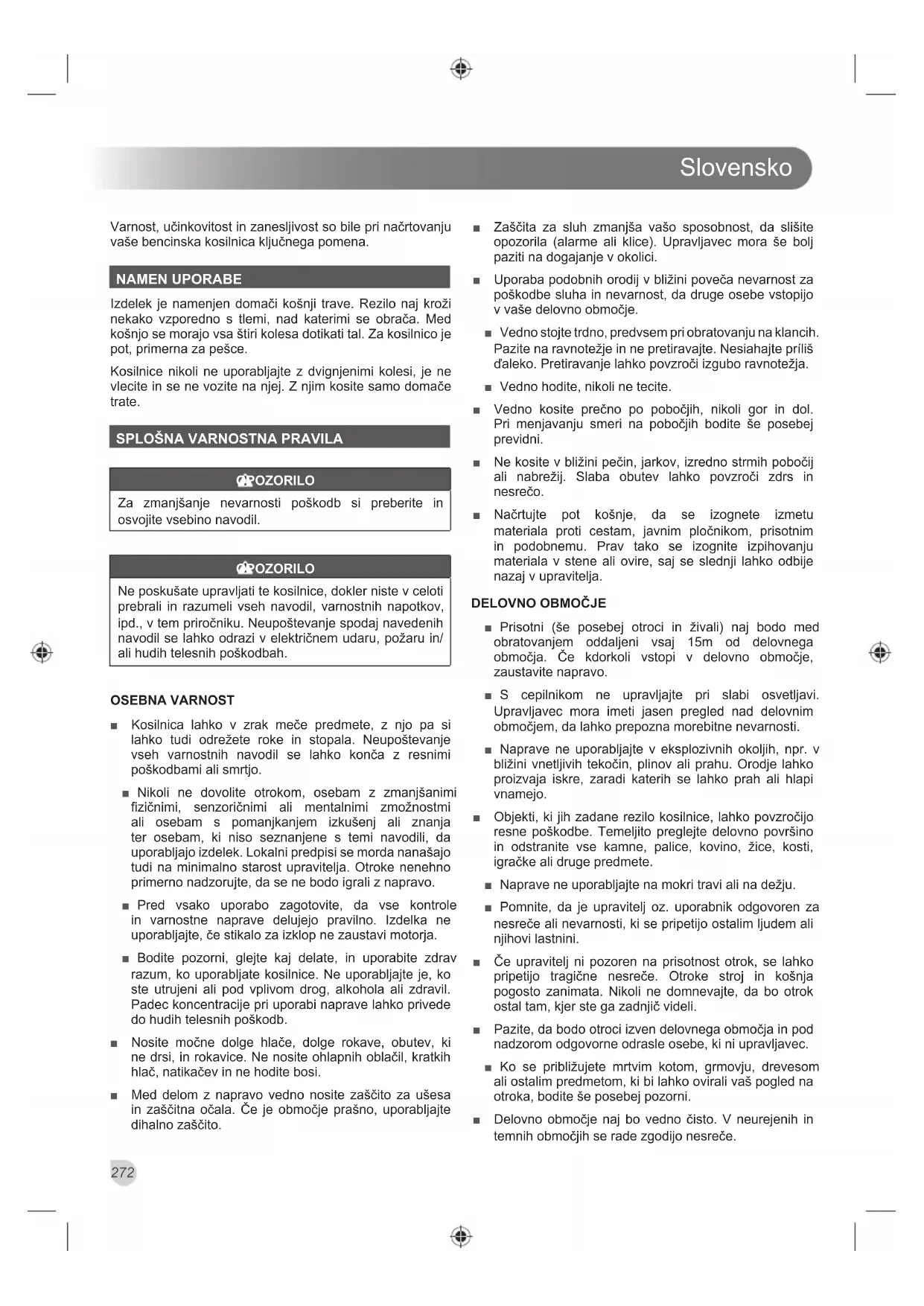

Varnost, učinkovitost in zanesljivost so bile pri načrtovanju vaše bencinska kosilnica ključnega pomena. NAMEN UPORABE Izdelek je namenjen domači košnji trave. Rezilo naj kroži nekako vzporedno s tlemi, nad katerimi se obrača. Med košnjo se morajo vsa štiri kolesa dotikati tal. Za kosilnico je pot, primerna za pešce. Kosilnice nikoli ne uporabljajte z dvignjenimi kolesi, je ne vlecite in se ne vozite na njej. Z njim kosite samo domače trate.

SPLOŠNA VARNOSTNA PRAVILA

OPOZORILO Za zmanjšanje nevarnosti poškodb si preberite in osvojite vsebino navodil. OPOZORILO Ne poskušate upravljati te kosilnice, dokler niste v celoti prebrali in razumeli vseh navodil, varnostnih napotkov, ipd., v tem priročniku. Neupoštevanje spodaj navedenih navodil se lahko odrazi v električnem udaru, požaru in/ ali hudih telesnih poškodbah. OSEBNA VARNOST ■ Kosilnica lahko v zrak meče predmete, z njo pa si lahko tudi odrežete roke in stopala. Neupoštevanje vseh varnostnih navodil se lahko konča z resnimi poškodbami ali smrtjo. ■ Nikoli ne dovolite otrokom, osebam z zmanjšanimi fizičnimi, senzoričnimi ali mentalnimi zmožnostmi ali osebam s pomanjkanjem izkušenj ali znanja ter osebam, ki niso seznanjene s temi navodili, da uporabljajo izdelek. Lokalni predpisi se morda nanašajo tudi na minimalno starost upravitelja. Otroke nenehno primerno nadzorujte, da se ne bodo igrali z napravo. ■ Pred vsako uporabo zagotovite, da vse kontrole in varnostne naprave delujejo pravilno. Izdelka ne uporabljajte, če stikalo za izklop ne zaustavi motorja. ■ Bodite pozorni, glejte kaj delate, in uporabite zdrav razum, ko uporabljate kosilnice. Ne uporabljajte je, ko ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Padec koncentracije pri uporabi naprave lahko privede do hudih telesnih poškodb. ■ Nosite močne dolge hlače, dolge rokave, obutev, ki ne drsi, in rokavice. Ne nosite ohlapnih oblačil, kratkih hlač, natikačev in ne hodite bosi. ■ Med delom z napravo vedno nosite zaščito za ušesa in zaščitna očala. Če je območje prašno, uporabljajte dihalno zaščito. ■ Zaščita za sluh zmanjša vašo sposobnost, da slišite opozorila (alarme ali klice). Upravljavec mora še bolj paziti na dogajanje v okolici. ■ Uporaba podobnih orodij v bližini poveča nevarnost za poškodbe sluha in nevarnost, da druge osebe vstopijo v vaše delovno območje. ■ Vedno stojte trdno, predvsem pri obratovanju na klancih. Pazite na ravnotežje in ne pretiravajte. Nesiahajte príliš ďaleko. Pretiravanje lahko povzroči izgubo ravnotežja. ■ Vedno hodite, nikoli ne tecite. ■ Vedno kosite prečno po pobočjih, nikoli gor in dol. Pri menjavanju smeri na pobočjih bodite še posebej previdni. ■ Ne kosite v bližini pečin, jarkov, izredno strmih pobočij ali nabrežij. Slaba obutev lahko povzroči zdrs in nesrečo. ■ Načrtujte pot košnje, da se izognete izmetu materiala proti cestam, javnim pločnikom, prisotnim in podobnemu. Prav tako se izognite izpihovanju materiala v stene ali ovire, saj se slednji lahko odbije nazaj v upravitelja.

■ Prisotni (še posebej otroci in živali) naj bodo med obratovanjem oddaljeni vsaj 15m od delovnega območja. Če kdorkoli vstopi v delovno območje, zaustavite napravo. ■ S cepilnikom ne upravljajte pri slabi osvetljavi. Upravljavec mora imeti jasen pregled nad delovnim območjem, da lahko prepozna morebitne nevarnosti. ■ Naprave ne uporabljajte v eksplozivnih okoljih, npr. v bližini vnetljivih tekočin, plinov ali prahu. Orodje lahko proizvaja iskre, zaradi katerih se lahko prah ali hlapi vnamejo. ■ Objekti, ki jih zadane rezilo kosilnice, lahko povzročijo resne poškodbe. Temeljito preglejte delovno površino in odstranite vse kamne, palice, kovino, žice, kosti, igračke ali druge predmete. ■ Naprave ne uporabljajte na mokri travi ali na dežju. ■ Pomnite, da je upravitelj oz. uporabnik odgovoren za nesreče ali nevarnosti, ki se pripetijo ostalim ljudem ali njihovi lastnini. ■ Če upravitelj ni pozoren na prisotnost otrok, se lahko pripetijo tragične nesreče. Otroke stroj in košnja pogosto zanimata. Nikoli ne domnevajte, da bo otrok ostal tam, kjer ste ga zadnjič videli. ■ Pazite, da bodo otroci izven delovnega območja in pod nadzorom odgovorne odrasle osebe, ki ni upravljavec. ■ Ko se približujete mrtvim kotom, grmovju, drevesom ali ostalim predmetom, ki bi lahko ovirali vaš pogled na otroka, bodite še posebej pozorni. ■ Delovno območje naj bo vedno čisto. V neurejenih in temnih območjih se rade zgodijo nesreče.Slovensko

■ Pred vsako uporabo jo preglejte in se prepričajte, da rezila, vijaki rezila in sestavni deli rezalnika niso obrabljeni ali poškodovani. Preveri izdelek pred vsako uporabo in pogosto med delovanjem. ■ Obrabljena ali poškodovana rezila in vijake zamenjajte v kompletih, da ohranite uravnoteženost naprave. ■ Pogosto preverjajte, ali so vse matice in vijaki dobro priviti in tako zagotovite varno delovno stanje opreme. ■ Redno preverjajte, ali je zbiralnik obrabljen, preluknjan ali pokvarjen. Zaradi tega lahko predmeti odletijo v upravljavca. ■ Zamenjajte obrabljene ali poškodovane dele, preden izdelek znova uporabite. ■ Kosilnice ne uporabljajte, če se ob sprostitvi pogonske ročice motor ne zaustavi. ■ Ne uporabljajte izdelka, ne da bi celotno trave ali varovalo odtočne odprtine samozaporni v mestu. ■ Izdelka ne uporabljajte v primeru pojava nevihte. ■ Izdelka ne preobremenjujte. Nalogo bo opravila bolje in varneje pri hitrosti, za katero je bila zasnovana. ■ Kosilnice ne preobremenjujte. Košnja dolge goste trave lahko zmanjša hitrost motorja ali pa lahko ustavi delovanje. Pri košnji dolge goste trave prva košnja z višjo nastavljeno višino rezanja zmanjša breme. Glejte nastavljanje višine rezila. ■ Pri košnji prek peščenih površin rezilo ustavite. ■ Izdelka ne vlecite nazaj, razen če je to zares nujno. Če morate napravo odmakniti od zidu ali ovire, se najprej ozrite navzdol in nazaj, da se ne spotaknete ali si naprave ne povlečete čez stopala. ■ Rezilo ustavite, če je treba napravo pri prečkanju površin, ki niso travnate, nagniti za prevoz, in če napravo prevažate na in iz območja, kjer kosite. ■ Naprave nikoli ne uporabljajte, če so poškodovana varovala ali zaščite, ali če varnostne naprave, na primer deflektorji in/ali zbiralnik za travo, niso nameščene. ■ Motor vklopite previdno po navodilih, roke in noge pa imejte proč od predela rezanja. Ne približujte se odprtini za praznjenje. ■ Nikoli ne dvigajte ali prenašajte kosilnice, medtem ko motor deluje. ■ Izogibajte se luknjam, brazdam, izboklinam, kamnom ali ostalim skritim predmetom. Zaradi neravnega terena vam lahko spodrsne in lahko se poškodujete. ■ Kadar kosilnica ni v uporabi, jo hranite v dobro prezračenem, suhem in zaklenjenem prostoru, izven doseg otrok. ■ Za pravilno namestitev in delovanje dodatne opreme glejte navodila proizvajalca. Uporabljajte samo dodatno opremo, ki je odobrena s strani proizvajalca. ■ Motorja ne uporabljajte v zaprtem prostoru, kjer se lahko zbirajo nevarni hlapi ogljikovega monoksida. ■ Ne spreminjajte nastavitev regulatorja motorja in pazite, da ne pride do previsoke hitrosti motorja. ■ Kosilnice ne nagibajte, ko zaganjate motor ali medtem ko je motor v teku. S tem bi rezilo izpostavili in povečali možnost, da bi predmeti leteli naokrog. ■ Ne zaganjajte motorja, ko stojite pred odprtino za praznjenje. ■ V naslednjih primerih ustavite motor, odklopite kabel vžigalne svečke in počakajte, da se rezilo povsem ustavi, nato pa počakajte, da se ohladi: ● kadar izdelek pustite brez nadzora, ● pred čiščenjem blokade ali odmaševanjem cevi, ● pred preverjanjem in čiščenjem izdelka ali delom na njem, ● če zadenete ob tujek; preverite, ali se je naprava poškodovala, in popravite potrebno, preden napravo ponovno zaženete in uporabite, ● pred čiščenjem zbiralnika, ● pred ponovnim polnjenjem ■ če izdelek začne nenormalno vibrirati (preverite nemudoma). ● preglejte za primer poškodb ● zamenjajte ali popravite vse poškodovane dele ● preverite, ali so kateri koli deli zrahljani in jih privijte ■ Če naprava zadene ob trd predmet, sledite tem korakom: ● Zaustavite motor in odklopite kabel vžigalne svečke. ● Temeljito preglejte, če je naprava poškodovana. ● Pred ponovnim zagonom in nadaljevanjem uporabe popravite kakršno koli škodo. ■ Pred shranjevanjem v kakršno koli ohišje počakajte, da se motor ohladi. ■ Da bi zmanjšali nevarnost požara, skrbite, da se na motorju, glušniku in območju za shranjevanje goriva ni nabralo listje ali preveč maščob. ■ Če morate izprazniti rezervoar, to napravite zunaj. ■ Ustavite motor in odklopite žico vžigalne svečke, preden opravite prilagoditve ali v primeru, da pustite izdelek brez nadzora, preden zamenjate dodatke, pred transportom ali shranjevanjem kosilnice. Tovrstni preventivni varnosti ukrepi zmanjšajo možnost slučajnega zagona električnega orodja. ■ Izdelek je izredno hrupen; če navodil glede omejevanja izpostavljenosti, zmanjševanja hrupa in nošenja zaščite za sluh ne upoštevate strogo, lahko pride do trajnih poškodb sluha. SERVISIRANJE ■ Servis izdelka mora opraviti usposobljena oseba. Nepooblaščeno poseganje se lahko odrazi v poškodbah uporabnika ali izdelka.Slovensko

■ Pri servisiranju uporabljajte samo originalne nadomestne dele. Uporaba neustreznih delov povzroči tveganje za resne poškodbe uporabnika ali poškodovanost izdelka. OPOMBA: Izvajajte samo opravila, našteta v tem priročniku. Za servisiranje odnesite izdelek na pooblaščeni servis. Ta priročnik shranite za nadaljnjo referenco. Pogosto jih pregledujte in jih uporabljajte za učenje ostalih, ki bodo uporabljali ta izdelek. Če to orodje komu posodite, zraven priložite tudi ta navodila. SIMBOLI Na izdelku so lahko uporabljeni naslednji simboli. Prosimo, preučite jih in se naučite njihovih pomenov. Pravilno razumevanje sporočila teh simbolov vam omogoča boljše in varnejše uporabljanje naprave. Ukrepi za večjo varnost. Za zmanjšanje nevarnosti poškodb si preberite in osvojite vsebino navodil, preden izdelek uporabite. Hraniti vse dele telesa in oblačil brez vseh pasov ali drugih gibljivih delov. Da bi se izognili poškodbam, proč od gibljivih delov ves čas. Z delovnega območja odstranite vse žice in kable. Neupoštevanje teh napotkov lahko povzroči resne poškodbe.

Nevarnost! Ne vtikajte rok ali nog. Opravite lahko samo tukaj navedene prilagoditve ali popravila. Za ostala popravila dostavite enoto k pooblaščenemu serviserju. Roke držite proč od rezil. Nevarnost odbijanja. Prisotni naj bodo oddaljeni vsaj 15 m. Da zmanjšate tveganje poškodb ali škode, preprečite stik z vročo površino. V bližini ne kadite in pazite, da ne boste blizu plamena ali isker. Premikanje, če je lovilnik prazen Premikanja ni, če je lovilnik poln. Ne dotikajte se vroče kovinske površine. Pazite na ostra rezila. Rezila se bodo vrtela še naprej, tudi ko je stroj že izklopljen. Pred vzdrževanjem naprave odstranite nasadni ključ za vžigalne svečke. Počasi zrahljajte pokrovček za gorivo, da sprostite pritisk in da preprečite uhajanje goriva okrog pokrovčka. Gorivo previdno dolijte v rezervoar. Ročico za plin (variabilno) nastavite na najvišjo hitrost. 3-krat močno pritisnite črpalni mehurček. Držite napajalni ročico navzdol proti ročaju. Kabel zaganjalnika povlecite tolikokrat, da se motor zažene. Vedno kosite prečno po pobočjih, nikoli gor in dol. Odstranite predmete, ki bi lahko prileteli v vrteče se rezilo. Gledalci naj bodo na varni razdalji od izdelka. Gorivo in njegovi hlapi so izredno vnetljivi in eksplozivni. Gorivo in njegovi hlapi so izredno vnetljivi in eksplozivni. Požar ali eksplozija lahko povzroči resne opekline ali smrt. Uporabljajte neosvinčen bencin, namenjen za motorna vozila, z oktanskim številom 87 ([R+M]/2) ali višje. Uporabljajte SAE 30 ali 10W-30 API-SJ olje.Slovensko

Ustreza vsem predpisanim standardom v državi članici EU, kjer je bil kupljen izdelek. EurAsian oznaka o skladnosti Ukrajinska oznaka za skladnost

Samopogon: Ko kontrolno ročico pogona potegnete proti ročaju, se kosilnica za travo poganja sama. Zajamčena raven zvočne moči je 98 dB. Zaustavite izdelek. Odprite in zaprite ventil za dovod goriva Ročica za uravnavanje plina Ročica za uravnavanje prenosa moči RAC409 Številka dela nadomestnega rezila. REZIDUALNA TVEGANJA: Tudi če izdelek uporabljate tako, kot je predpisano, še vedno ne moremo izključiti določenih preostalih dejavnikov tveganja. Med uporabo se lahko pojavijo naslednje nevarnosti, upravljavec pa naj bo pozoren na sledeče: ■ Poškodbe zaradi vibracij. Vedno uporabljajte pravo orodje za opravilo, uporabite ustrezne ročaje in omejite delovni čas in izpostavljenost. ■ Poškodbe sluha zaradi izpostavljenosti hrupu Nosite zaščito za sluh in omejite izpostavljenost ■ Poškodbe zaradi stika z rezili ■ Poškodba zaradi izvrženih ostankov

Ugotovljeno je bilo, da lahko pri nekaterih posameznikih vibracije ročnih orodij povzročijo Raynaudov sindrom. Simptomi so lahko mravljinci, otrplost in pobledeli prsti, kar je običajno vidno, kadar je oseba izpostavljena mrazu. Dedni dejavniki, izpostavljenost mrazu in vlagi, dieta, kajenje in delovne navade naj bi pripomogle k razvoju teh simptomov. Za zmanjšanje učinkov vibracij lahko upravljavec upošteva naslednja navodila: ■ Poskrbite, da bo vaše telo na mrazu toplo. Med upravljanjem nosite rokavice in tako ohranjajte toploto vaših dlani in zapestij. Kot poročajo, je mraz glavni dejavnik, ki prispeva k Raynaudovemu sindromu. ■ Po vsakem obdobju upravljanja naprave telovadite in tako pospešite krvni obtok. ■ Pogosto si vzemite odmor. Omejite dnevno količino izpostavljenosti. Če zaznavate kakršne koli simptome takšnega stanja, takoj prenehajte z uporabo naprave in se o simptomih posvetujte z zdravnikom. OPOZORILO Daljša uporaba orodja lahko privede do poškodb ali pa so poškodbe lahko hujše. Kadar orodje uporabljate dalj časa, si večkrat vzemite odmor. OPOZORILO Da se izognete resnim poškodbam, ne uporabljajte tega proizvoda, dokler ne preberete in popolnoma razumete navodil za uporabo. Če ne razumete opozoril in navodil v priročniku za uporabo, tega izdelka ne uporabljajte. Za pomoč pokličite servisni center RYOBI. OPIS Glejte sliko 1.

5. Pokrovček/merilna palica za olje

6. Ročica za prilagoditev višine

20. Kljukice stranskega deflektorja za izmet

21. Odprtina stranskih vrat za izmet

22. Kapica vžigalne svečke

23. Ročica za uravnavanje plina

24. Ročica za uravnavanje prenosa moči

25. Pritrdilna objemka za kable

26. Zaklepni mehanizem

MONTAŽA ODPAKIRANJE Izdelek je treba sestaviti. ■ Izdelek temeljito preglejte in se prepričajte, da se med prevozom ni poškodoval ali zlomil. ■ Če so deli poškodovani ali manjkajo, izdelka ne uporabljajte, dokler deli niso zamenjani. OPOZORILO Če so deli poškodovani ali manjkajo, izdelka ne uporabljajte, dokler deli niso zamenjani. Če ta izdelek uporabljate s poškodovanimi ali manjkajočimi deli, se lahko resno poškodujete. OPOZORILO Ne skušajte spreminjati izdelka ali ustvarjati priključke, katerih uporabe na tem izdelku ne priporočamo. Vsako tako spreminjajte je zloraba in lahko privede do tveganj, ta pa do hudih osebnih poškodb. OPOZORILO Varnostni izdelek sistemi ali funkcije, se ne ponaredi ali onemogočena. OPOZORILO Nikoli ne pritrjujte ali prilagajajte nobenega priključka, medtem ko izdelek deluje. Če se motor ne zaustavi, lahko pride do resnih poškodb. OPOZORILO Pred sestavljanjem delov vedno odklopite žico iz vžigalne svečke za motor, sicer ga lahko nenamerno vklopite in povzročite resne telesne poškodbe. OPOZORILO Kosilnice nikoli ne uporabljajte brez nameščenih ustreznih zaščitnih naprav, ki delujejo. Nikoli ne uporabljajte kosilnice s poškodovanimi varnostnimi napravami. Če tega opozorila ne upoštevate, lahko pride do hudih osebnih poškodb.

privijte gumbe na ročaju. Prepričajte se, da je zaporni zatič na spodnji ročici vstavljen v režo v ogrodju.

2. Namestite pritrdili za hitro sprostitev in ju pritrdite, tako

da privijete gumba za hitro sprostitev. OPOMBA: Ne dovolite, da bi se kabli priščipnili ali ukleščili.

3. Pritrdilno objemko za kabel namestite na ročaj.

4. Kable vstavite v pritrdilno objemko za kable.

5. Namestite zagonsko vrv v vodilo na ročaju.

JO DROBLJENJA) Glejte sliko 3. OPOMBA: Ko uporabljate drobilni nastavek, ne namestite niti stranskega defl ektorja za izmet niti posode za travo.

kotom vstavite, kot je prikazano.

mesto. NAMEŠČANJE POSODE ZA TRAVO (ZA FUNKCIJO POLNJENJA TRAVE V VREČE ZADAJ) Glejte sliko 4. OPOMBA: Ko uporabljate lovilnik trave, ne namestite niti stranskega defl ektorja za izmet niti drobilnega nastavka. Poskrbite, da so stranska vrata za izmet varno zaprta.

1. Dvignite zadnja vrata za odstranjevanje.

3. Spustite zadnja vrata. Ko je koš pravilno nameščen,

4. Prepričajte se, da so se zadnja vratca povsem usedla

MET (ZA FUNKCIJO STRANSKEGA IZHODA) Glejte sliko 9. OPOMBA: Ko uporabljate stranski defl ektor za izmet, ne namestite lovilnika trave. Drobilni nastavek naj ostane nameščen. OPOMBA: Če odbojnika za stransko odvajanje ne uporabljate, poskrbite, da so stranska odvajalna vrata v zaklenjenem položaju.

3. Spustite deflektor, da se kljukice zaskočijo na zgibni

OPOMBA: Po vsaki uporabi preverite, ali zaklepni mehanizem še vedno ustrezno deluje. DELOVANJE

Glejte sliko 5. OPOZORILO Preden nalijete gorivo, vedno izključite motor. Pred dolivanjem goriva naj se motor in komponente ohladijo. Nikoli ne odstranite pokrovčka rezervoarja za gorivo in ne dodajajte bencina v napravo z delujočim ali vročim motorjem. Preden zaženete motor, se umaknite vsaj 9 m proč od mesta polnjenja. Ne kadite. Če tega opozorila ne upoštevate, lahko pride do hudih osebnih poškodb. OPOZORILO Ne nalijte ga preveč. Polniti rezervoar goriva do 25 mm pod vrhom vratu goriva. Po dolivanju goriva kosilnice nikoli ne nagnite za več kot 25 stopinj, saj lahko to povzroči uhajanje goriva in tveganje požara itd.

2. Počasi zrahljajte pokrovček za gorivo, da sprostite

pritisk in da preprečite uhajanje goriva okrog pokrovčka. Pokrovček položite na čisto površino.

namestite vse pokrovčke za gorivo in rezervoarje.

5. Obrišite morebitno razlito gorivo. Preden zaženete

motor, se premaknite 9 m od mesta dolivanja goriva. OPOMBA: Normalno je, če med prvo uporabo in po njej uhaja dim iz novega motorja.

DODAJANJE/PREVERJANJE MOTORNEGA OLJA

Glejte sliko 5. Motorno olje pomembno vpliva na delovanje in življenjsko dobo motorja. Na splošno priporočamo uporabo olja SAE 10W-30 za vse temperature. Vedno uporabljajte motorno olje za 4-cikel, ki dosega ali presega zahteve glede razvrščanja storitev API SJ. OPOMBA: Olje brez čistil ali olje za mazanje 2-taktnih motorjev bo poškodovalo motor, zato ga ne uporabljajte. Dodajanje motornega olja:

4. Počasi dolijte olje. Nalijte ga do črte »Full« (Polno) na

Glejte sliko 5. OPOZORILO Naprave nikoli ne zaganjajte v zaprtih ali slabo zračenih prostorih; vdihavanje izpušnih plinov je lahko smrtonosno. NOTE: Motor ima zaporni ventil. Po košnji ventil zaprite. Zagon motorja

3. 3-krat pritisnite črpalni mehurček.

OPOMBA: Ta korak običajno lahko izpustite, kadar zaganjate motor, ki nekaj minut že deluje.

4. Držite napajalni ročico navzdol proti ročaju.

5. Zagonski ročaj povlecite tolikokrat, da se motor zažene.

Počasi spustite kabel zaganjalnika, da vrv ne skoči nazaj. OPOMBA: Morda boste morali korake črpanja ponoviti v hladnejšem vremenu. V toplejšem vremenu lahko zaradi prekomernega črpanja pride do zalitja in motor se ne zažene. Če zalijete motor, počakajte nekaj minut, preden ga poskusite zagnati in ne ponovite korakov črpanja. Zaustavitev motorja

Glejte sliko 19. ■ Z ročico za plin na ročaju lahko uporabnik samo spremeni število vrtljajev motorja, pri zagonu kosilnice in košenju trave mora biti nastavljena na največjo hitrost. ■ Z ročico za plin se motor ne bo ustavil. Za zaustavitev motorja morate izpustiti pogonsko ročico na ročaju.

UPORABA SPREMENLJIVEGA PRENOSA MOČI

Glejte sliko 20. ■ Ročica za uravnavanje prenosa moči na ročaju omogoča nastavljanje različnih hitrosti prenosa moči. ■ Ročice ne prestavljajte, kadar motor ni zagnan, sicer se lahko ročica poškoduje. ■ Pri košenju visoke trave zmanjšajte hitrost prenosa moči in povečajte hitrost motorja. POGANJANJE IZDELKA Glejte sliko 6. ■ Samopogon: Pogonsko ročico držite navzdol, medtem pa proti njen počasi potiskajte ročico za aktiviranje pogona. Sprostite self-pogonski varščino za zaustavitev pogonskega kolesa. ■ Ročno poganjanje: Držite napajalni ročico. Ne opravljajo samo-pogonsko varščine. OPOMBA: Naprava se prične premikati, ko je vklopljena ročica za aktiviranje pogona.

NASTAVLJANJE VIŠINE REZILA

Glejte sliko 7. Privzeto so kolesa na kosilnici nastavljena na nizek položaj. Pred prvo uporabo kosilnice nastavite položaj rezila tako, da kar najbolje ustreza vaši travi. Običajno naj bi bila dolžina trave med 38 mm in 50 mm v hladnih mesecih ter med 50 mm in 76 mm v vročih mesecih. Prilagajanje višine rezila ■ Ustavite kosilnico in počakajte, da se rezilo popolnoma ustavi. ■ Za dvig višine rezila primite ročico za prilagajanje višine in jo premaknite proti zadnjemu delu kosilnice. ■ Za spust višine rezila primite ročico za prilagajanje višine in jo premaknite proti sprednjemu delu kosilnice. NASTAVLJANJE VIŠINE IN KOTA ROČAJA Glejte sliko 8. Višino ročaja lahko preprosto prilagodite upravljavcu. Prilagajanje višine ročaja: ■ Odstranite gumb za hitro sprostitev. ■ Izvlecite ročico za hitro sprostitev in prilagodite njeno višino tako, da jo vstavite v drugo režo. ■ Ponovno namestite pritrdilo za hitro sprostitev. Privijte gumb za hitro sprostitev. ■ Postopek ponovite na drugi strani ročaja. Prilagajanje kota ročaja: ■ Sprostite spodnji pritrdili za hitro sprostitev. ■ Skladno s svojimi željami prilagodite kot ročaja. Prepričajte se, da je zaporni zatič na spodnji ročici vstavljen v režo v ogrodju. OPOMBA: Naprava omogoča 3-stopenjsko nastavitev kota ročaja. ■ Ponovno namestite spodnji pritrdili za hitro sprostitev.Slovensko

■ Na trati ne sme biti kamnov, palic, žic in drugih predmetov, ki bi lahko poškodovali rezila ali motor kosilnice. Take predmete lahko kosilnica izvrže v katero koli smer, s tem pa lahko upravitelju in ostalim povzroči resne telesne poškodbe. ■ Za čim boljše delovanje vedno odrežite tretjino celotne višine trave ali manj. ■ Kadar kosite dolgo travo, hodite počasneje in s tem dovolite učinkovitejšo košnjo in ustrezen izmet odrezkov. ■ Ne kosite mokre trave, slednja se prime na spodnjo stran kosilnice in prepreči pravilno izstopanje odrezkov. ■ Za košenje nove ali goste trave boste morda morali zožati rezanje ali zvišati višino rezanja. ■ Po vsaki uporabi spodnjo stran kosilnice očistite odrezkov, listov, umazanije in ostalih nakopičenih snovi. Glejte razdelek »Čiščenje spodnje strani ohišja kosilnice«.

Glejte sliko 10. ■ Pobočja so pomembna predvsem zaradi tega, ker vam na njih lahko spodrsne, zaradi česar se lahko hudo poškodujete. Uporaba na pobočjih zahteva še posebno previdnost. Če se na pobočjih ne počutite dobro, jih ne kosite. Zaradi vaše varnosti ne poskušajte kositi pobočij, ki imajo naklon, večji od 15 stopinj. Proizvajalec priporoča, da med košnjo na klancih ne uporabljate pogonskih koles. ■ Vedno kosite prečno po pobočjih, nikoli gor in dol. Pri menjavanju smeri na pobočjih bodite še posebej previdni. ■ Bodite pozorni na luknje, brazde, kamenje, skrite predmete ali izbokline, zaradi katerih vam lahko spodrsne oz. se lahko spotaknete. Visoka trava lahko skrije predmete. Odstranite vse predmete, kot so kamni, veje ipd., ob katere se lahko spotaknete oz. katere lahko rezilo nevarno izvrže. ■ Vedno stojite trdno. Zdrs in padec lahko povzroči hude telesne poškodbe. Če vam zmanjkuje ravnotežja, takoj spustite vzvod za vklop/izklop. ■ Ne pomikajte se poleg prepadov, jarkov ali strmih pobočij; lahko izgubite ravnotežje. PRAZNJENJE ZBIRALNIKA Glejte sliko 11.

2. Dvignite zadnja vrata za odstranjevanje.

namestite zbiralnik. OPOZORILO Pri dviganju ali nagibanju naprave za namene vzdrževanja, čiščenja, shranjevanja ali transportiranja bodite izredno previdni. Rezilo je ostro; čeprav je motor izklopljen, se rezila še vedno lahko premikajo. Dele telesa držite proč od rezila, medtem ko je rezilo izpostavljeno. VZDRŽEVANJE OPOZORILO Po sprostitvi napajalni vzvod, redno preverjajte, če je rezilo ustavi v 3 sekundah. OPOZORILO Če izdelek ni pravilno vzdrževana, lahko življenjska doba izdelka se zmanjša, in vgrajene varnostne funkcije morda ne bodo delovale pravilno, s čimer se poveča možnost za resne poškodbe. Izdelek naj bo vedno v dobrem stanju. OPOZORILO Pred kakršnimi koli vzdrževalnimi deli izdelek ustavite, počakajte, da se rezilo popolnoma ustavi in odklopite kabel vžigalne svečke iz vžigalne svečke. Če tega opozorila ne upoštevate, lahko pride do hudih osebnih poškodb. OPOZORILO Pri servisiranju uporabljajte le odobrene nadomestne dele. Uporaba drugih delov lahko povzroči nevarnost ali škodo na izdelku.

Opravljati smete le nastavitve in popravila, ki so opisana v teh navodilih za uporabo. Za ostala popravila se obrnite na pooblaščenega serviserja. ■ Pri čiščenju plastičnih delov se izogibajte topilom. Večina plastičnih delov je zelo dovzetna za poškodbe s strani različnih vrst raztopil. Za odstranjevanje prahu, umazanije, olja, masti itd. uporabite čiste krpe. ■ Redno preverjajte privitost matic in vijakov ter tako zagotovite varno uporabo kosilnice. ■ Odstranite morebitne ostanke trave in listja na motorju in pokrovu motorja ali v njuni bližini. Občasno obrišiteSlovensko

kosilnice s suho krpo, Ne uporabljajte vode. Ne uporabljajte vode. ■ Pogosto preverjajte lovilnik trave zaradi morebitne obrabe ali poslabšanja stanja. OPOZORILO Zavorna tekočina, gorivo, izdelki na osnovi nafte, prodirajoče olje ipd. nikoli ne smejo priti v stik s plastičnimi deli. Kemikalije lahko plastiko poškodujejo, oslabijo ali uničijo, kar lahko povzroči hude telesne poškodbe.

priložen) v moški konec priključka cevi na pokrovu kosilnice.

ponovite postupak čišćenja. MAZANJE Vsi ležaji v tem izdelku so podmazani z zadostno količino visokokakovostnega maziva, ki ob normalnih delovnih pogojih zdrži celotno življenjsko obdobje izdelka. Zato dodatno mazanje ni potrebno. OPOZORILO Kadar izvajate vzdrževalna dela na rezilu, si vedno roke zaščitite z močnimi rokavicami, lahko pa robove rezil prekrijete s krpo oz. podobnim materialom. Če se dotaknete rezila, lahko to povzroči hude telesne poškodbe. MENJAVA REZILA Glejte sliko 12. Pri prilagoditvah, bodite previdni, da ne ujamejo s prsti med rezilo in fi ksnih delov izdelka. Za najboljše rezultate mora biti rezilo kosilnice ostro. Ukrivljeno ali poškodovano rezilo takoj zamenjajte. OPOZORILO Uporabljajte samo tista nadomestna rezila, ki jih je odobril proizvajalec kosilnice. Uporaba rezila, ki ga ni odobril proizvajalec kosilnice, je nevarna in lahko pride do hudih poškodb, škode na kosilnici in neveljavnosti garancije. OPOZORILO Preden kosilnico nagnete, da bi zamenjali rezilo, izpraznite rezervoar z gorivom.

da ga zasukate v nasprotni smeri urnega kazalca, če gledate s spodnje strani kosilnice.

roko privijte vijak, tako da ga zasukate v smeri urnega kazalca, če gledate s spodnje strani kosilnice. OPOMBA: Prepričajte se, da ste vse dele namestili v obratnem vrstnem redu, kot ste jih odstranili.

Glejte sliko 13. Za pravilno in dolgo delovanje naj bo mrežica zračnega fi ltra vedno čista.

1. Odstranite pokrov zračnega filtra, tako da ga pritisnete

navzdol in nežno izvlečete.

OPOMBA: Za najboljše delovanje je treba filter zamenjati vsako leto.

za preverjanje. Če je pokrovček za gorivo zamašen, bo motor slabo deloval. Če se delovanje po odvitju pokrovčka izboljša, je lahko ventil za preverjanje poškodovan ali pa zamašen. Če je treba, pokrovček za gorivo namestite nazaj.

2. Kosilnico nagnite na bok in počakajte, da olje iz odprtine

navodilih v razdelku Dodajanje/preverjanje olja. OPOMBA: Rabljeno olje morate odložiti na ustrezno odlagališče. Za več informacij se obrnite na lokalno prodajalno olja.

2. Očistite vso umazanijo okoli podnožja vžigalne svečke.

3. Odstranite vžigalno svečko z 13/16 in. obojko za

vžigalne svečke (ni priložena).

4. Poglejte, ali je vžigalna svečka poškodovana, in jo

očistite z jekleno krtačo, preden jo ponovno namestite. Če je izolacija počena ali odkrušena, je treba vžigalno svečko zamenjati. OPOMBA: Pri menjavi uporabite priporočeno vžigalno svečko E6RTC.

5. Izmerite razmik med elektrodama na svečki. Ustrezen

razmik je 0,71 mm–0,79 mm. Če ga morate povečati, previdno upognite spodnjo (zgornjo elektrodo). Če ga morate zmanjšati, nežno tapnite spodnjo elektrodo ob trdo površino.

7. Privijte s ključem, da stisnete podložko. Če je vžigalna

Glejte sliko 16. Za zagotavljanje tekočega teka koles, je slednja potrebno pred shranjevanjem očistiti.

3. Odstranite protiprašni pokrov, o-obroček, podložko,

zatiče in prenos. Očistite morebitno umazanijo s teh predmetov in s konca pogonske gredi s pomočjo suhe krpe. Po potrebi lahko trdovratno umazanijo očistite z nekaj alkohola. OPOZORILO Ne mažite delov kolesa. Mazanje lahko povzroči, da se deli na kolesih, da bi propadel med uporabo, ki bi lahko povzročile poškodbe izdelka in / ali hude telesne poškodbe operaterja.

4. Ponovno namestite prenos, in sicer tako, da puščice

gledajo proti prednjemu delu kosilnice. Ponovno namestite tudi zatiče, podloško, o-obroček in protiprašni pokrov. OPOMBA: Prepričajte se, da sta levi in desni pogon na ustreznem mestu.

MENJAVA KOLES Glejte sliko 17. OPOZORILO Uporabljajte samo takšna nadomestna kolesa, ki jih je odobril proizvajalec kosilnice. Uporaba koles, ki jih ni odobril proizvajalec kosilnice, je nevarna in lahko pride do hudih telesnih poškodb.

matico. SHRANJEVANJE IZDELKA 30 dni ali več ■ Če uporabljate stabilizator goriva, sledite navodilom proizvajalca stabilizator, da dodate stabilizator bencina v rezervoarju za gorivo. Motor deluje vsaj 10 minut po dodatku stabilizatorja, da se omogoči stabilizator doseči uplinjač. OPOZORILO Izdelek ne shranjujte z bencinom v rezervoarju v stavbi, kjer lahko hlapi dosegli plamen ali iskro. ■ Če ne uporabljate stabilizator goriva, pustite motor teči, dokler je izdelek popolnoma iz bencina.Slovensko

■ Ko se motor ustavi, počakajte, da se rezilo popolnoma ustavi in odklopite kabel vžigalne svečke. ■ Ventil za gorivo zaprite. ■ Kosilnico obrnite na bok (tako da uplinjač gleda navzgor) in očistite koščke trave, ki so se nabrali na spodnji strani plošče kosilnice. ■ Očistite spodnjo stran pokrova kosilnice. ■ Kosilnico obrišite s suho krpo. ■ Preverite čvrstost vseh matic, vijakov, gumbov, sponk, ipd. ■ Preglejte gibljive dele za morebitne poškodbe, razpoke in obrabljenost. Kakršne koli poškodovane ali manjkajoče dele dajte na popravilo. ■ Kosilnico shranite v dobro prezračevan prostor, ki je čist, suh in zunaj dosega otrok. ■ Ne shranjujte v bližini korozivnih snovi, kot so gnojila ali kamena sol. Spuščanje ročaja pred shranjevanjem: Glejte sliko 18. ■ Odstranite zagonsko vrv iz vodila in počakajte, da se potegne nazaj v motor. ■ Odstranite koš za travo. ■ Spustite zgornji hitra pritrdila sproščanja zgornjega ročaja in kratno zgornjo ročico navzdol. ■ Sprostite spodnje pritrdilo za hitro sprostitev. ■ Spodnjo ročico prepognite naprej preko robov ogrodja ročaja in se prepričajte, da ročaj leži na ogrodju. Če tega ni mogoče potrditi, je zračni filter morda poškodovan. ■ Zaprite nižje zadrge za hitro sprostitev in pustite, da se nosilec podpre ročaj, pazite, da ne upogibajte ali prepogibajte nadzorne kable. TRANSPORT ■ Ustavite napravo, odklopite kabel vžigalne svečke in počakajte, da se rezilo povsem ustavi, nato pa počakajte, da se ohladi: Počakajte, da se motor ohladi. ■ Izpraznite rezervoar za gorivo, tako da pustite motor v teku, dokler se ne ustavi. Izpraznite olje po navodilih za zamenjavo olja. ■ Napravo zavarujte tako, da se ne bo premikala ali padla, in tako preprečite poškodbe oseb ali naprave.Slovensko

Urnik vzdrževanja Pred vsako uporabo Po 1 mesecu ali 20 urah de- lovanja Vsake 3 mese- ce ali vsakih 50 ur delovanja Vsake 6 mesece ali vsakih 100 ur delovanja Vsake 12 mesece ali vsakih 300 ur delovanja Preverite Motorno olje

Zamenjava vžigalne svečke

Preverite vse izhodišč- nega za zaklepanje in vklop vzvod za pravilno delovanje

Preverite, če je rezilo ustavi v 3 sekundah po izklopu napajanja ročico

• Ta dela lahko izvaja samo pooblaščeni servisni center.. OPOMBA: Vzdrževalna dela morajo biti pogostejša, kadar se izdelek uporablja na prašnih območjih. Ko motor preseže maksimalne številke, navedene v tabeli, je treba vzdrževalna dela še vedno opravljati v skladu z navedenimi časovnimi intervali ali urami.Slovensko

Poleg morebitnih zakonsko določenih pravic, ki izvirajo iz nakupa, za ta izdelek velja spodaj navedena garancija.

1. Garancijsko obdobje je za potrošnike 24 mesecev in začne teči z dnem nakupa

izdelka. Ta datum mora biti dokumentiran z računom ali drugim dokazilom o nakupu. Izdelek je zasnovan in namenjen izključno za potrošnikovo zasebno uporabo. V primeru strokovne oziroma komercialne uporabe izdelka garancija ne velja.

2. Obstaja možnost podaljšanja garancije na del naše ponudbe vrtnih orodij

(AC/DC) prek obdobja garancije, opisanega zgoraj, s pomočjo registracije na spletnem mestu www.ryobitools.eu. Ustreznost orodij za podaljšanje garancijskega obdobja je jasno prikazana v trgovinah in/ali na embalaži oziroma je navedena v dokumentaciji izdelka. Končni uporabnik mora registrirati svoje novo orodje na spletu v 30 dneh po datumu nakupa. Končni uporabnik lahko registrira podaljšano garancijo v svoji državi bivanja, če je na obrazcu spletne registracije navedeno, da ta možnost velja za njegovo državo. Poleg tega morajo končni uporabniki podati svoje soglasje za shranjevanje podatkov, ki so potrebni za spletni dostop in morajo sprejeti pogoje in določila uporabe spletnega mesta. Potrdilo o registraciji, ki ga pošljemo prek e-pošte, in originalni račun, ki prikazuje datum nakupa, služita kot dokazilo o podaljšani garanciji.

3. Garancija krije vse okvare izdelka, do katerih pride v garancijskem obdobju

zaradi napak v izdelavi ali materialu, ki so bile prisotne ob datumu nakupa. Garancija je omejena na popravilo in/ali zamenjavo in ne vključuje nobenih drugih obveznosti, med drugim vključno z naključno ali posledično škodo. Garancija ne velja, če je bil izdelek napačno uporabljan, uporabljen v nasprotju z navodili iz priročnika za uporabo ali če ni bil pravilno povezan. Ta garancija ne velja za: – škodo na izdelku, ki je posledica neustreznega vzdrževanja – spremenjen ali prilagojen izdelek – izdelek, katerega originalna identifikacijska oznaka (blagovna znamka, serijska številka) je bil poškodovana, spremenjena ali odstranjena – škodo, ki je posledica neupoštevanja navodil iz priročnika za uporabo – izdelek, ki nima oznake CE – izdelek, ki ga je poskušal opraviti nekvalificiran strokovnjak ali ki je bil popravljen brez predhodne odobritve s strani družbe Techtronic Industries. – izdelek, ki je bil povezan na neustrezno napajanje (amperska moč, napetost, frekvenca) – izdelek, ki je bil uporabljen z neustrezno mešanico goriva (gorivo, olje, odstotek olja) – škodo, ki jo povzročijo zunanji vplivi (kemični, fizični, mehanski) ali tuje snovi – rezervne dele, ki so podvrženi običajni uporabi – neprimerno uporabo, preobremenitev orodja – uporabo neodobrenih dodatkov ali delov – Vsako redno prilagajanje ali vzdrževalno čiščenje uplinjačev – Komponente (sestavni in rezervni deli), ki so podvrženi običajni obrabi, med drugim vključno z gumbi odbijača, pogonskimi jermeni, sklopko, rezili obrezovalnikov za žive meje ali kosilnic za trato, nosilnimi pasovi, kabli, dušilnimi ventili, ogljikovimi krtačami, napajalnimi kabli, zobci, tesnili iz filca, veznimi zatiči, ventilatorji pihalnika, cevmi pihalnika in sesalnika, vrečko in pasovi sesalnika, vodilnimi palicami, verigami motorne žage, cevmi, priključki, razpršilnimi šobami, kolesi, razpršilnimi palicami, notranjimi kolesci, zunanjimi motki, rezalnimi vrvicami, vžigalnimi svečkami, zračnimi filtri, plinskimi filtri, rezili za mulčenje itd.

4. Za servisiranje morate izdelek poslati ali prinesti v pooblaščeni servisni center

družbe RYOBI, ki je naveden za vsako državo na naslednjem seznamu naslovov servisnih centrov. V nekaterih državah se vaš lokalni posrednik družbe RYOBI obveže, da bo poslal izdelek na servis družbe RYOBI. Ko pošiljate izdelek v servisni center družbe RYOBI, mora biti izdelek varno zapakiran in ne sme vsebovati nobenih nevarnih snovi, kot je npr. bencin, opremljen pa mora biti z naslovom pošiljatelja in vsebovati kratek opis napake.

5. Popravilo/zamenjava v skladu s to garancijo sta brezplačni storitvi. To pa

ne predstavlja podaljšanja ali ponovnega začetka garancijskega obdobja. Zamenjani deli ali orodja postanejo naša last. V nekaterih državah stroške dostave ali poštnino plača pošiljatelj. Vaše zakonsko določene pravice, ki izvirajo iz nakupa orodja, ostajajo nespremenjene.

6. Ta garancija velja v Evropski skupnosti, Švici, Islandiji, na Norveškem, v

Lihtenštajnu, v Turčiji in Rusiji. Izven teh območij se obrnite na svojega pooblaščenega posrednika izdelkov RYOBI, dealer ki vam bo povedal, ali velja kakšna druga garancija.

Izmerjena raven zvočne moči: 94,39 dB (A) Zajamčena raven zvočne moči: 98,0 dB (A) Način ugotavljanja skladnosti z aneksom VI direktive 2000/14/EC ki je bila spremenjena z 2005/88/EC. Ime priglašenega organa:
