KASUTUSJUHEND RLM53190YV RYOBI

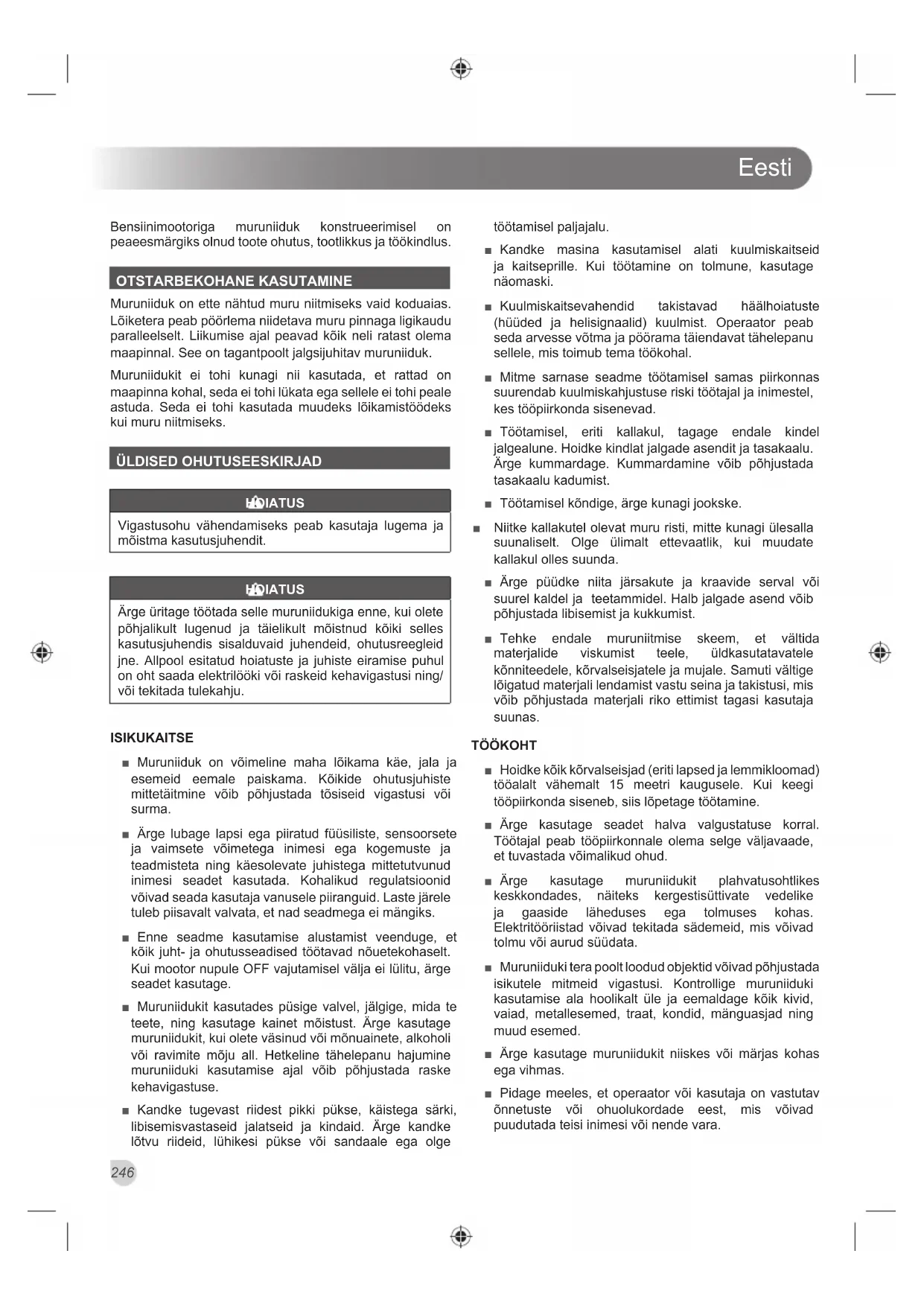

Bensiinimootoriga muruniiduk konstrueerimisel on peaeesmärgiks olnud toote ohutus, tootlikkus ja töökindlus.

OTSTARBEKOHANE KASUTAMINE

Muruniiduk on ette nähtud muru niitmiseks vaid koduaias. Lõiketera peab pöörlema niidetava muru pinnaga ligikaudu paralleelselt. Liikumise ajal peavad kõik neli ratast olema maapinnal. See on tagantpoolt jalgsijuhitav muruniiduk.

Muruniidukit ei tohi kunagi nii kasutada, et rattad on maapinna kohal, seda ei tohi lükata ega sellele ei tohi peale astuda. Seda ei tohi kasutada muudeks lõikamistöödeks kui muru niitmiseks.

ÜLDISED OHUTUSEESKIRJAD

HDIATUS

Vigastusohu vähendamiseks peab kasutaja lugema ja mõistma kasutusjuhendit.

H0IATUS

Ärge üritage töötada selle muruniidukiga enne, kui olete põhjalikult lugenud ja täielikult möistnud köiki selles kasutusjuhendis sisalduvaid juhendeid, ohutusreegleid jne. Allpool esitatud hoiatuste ja juhiste eiramise puhul on oht saada elektrilööki või raskeid kehavigastusi ning/ või tekitada tulekahju.

ISIKUKAITSE

■ Muruniiduk on võimeline maha lõikama käe, jala ja esemeid eemale paiskama. Kõikide ohutusjuhiste mittetäitmine võib põhjustada tõsiseid vigastusi või surma.
- Ärge lubage lapsi ega piiratud füüsiliste, sensoorsete ja vaimsete võimetega inimesi ega kogemuste ja teadmisteta ning käesolevate juhistega mittetutvunud inimesi seadet kasutada. Kohalikud regulatsioonid võivad seada kasutaja vanusele piiranguid. Laste järele tuleb piisavalt valvata, et nad seadmega ei mängiks.
■ Enne seadme kasutamise alustamist veenduge, et köik juht- ja ohutusseadised töötavad nöuetekohaselt. Kui mootor nupule OFF vajutamisel välja ei lülitu, ärge seadet kasutage.
■ Muruniidukit kasutades püsige valvel, jälgige, mida te teete, ning kasutage kainet möistust. Ärge kasutage muruniidukit, kui olete väsinud või mönuainete, alkoholi või ravimite möju all. Hetkeline tähelepanu hajumine muruniiduki kasutamise ajal võib põhjustada raske kehavigastuse.
Kandke tugevast riidest pikki pükse, käistega särki, libisemisvastaseid jalatseid ja kindaid. Ärge kandke lötvu riideid, lühikesi pükse või sandaale ega olge

töötamisel paljajalu.

Kandke masina kasutamisel alati kuulmiskaitseid ja kaitseprille. Kui töötamine on tolmune, kasutage näomaski.
■ Kuulmiskaitsevahendid takistavad häälhoiatuste (hüüded ja helisignaalid) kuulmist. Operaator peab seda arvesse võtma ja pöörama täiendavat tähelepanu sellele, mis toimub tema töökohal.
■ Mitme sarnase seadme töötamisel samas piirkonnas suurendab kuulmiskahjustuse riski töötajal ja inimestel, kes tööpiirkonda sisenevad.
- Töötamisel, eriti kallakul, tagage endale kindel jalgealune. Hoidke kindlat jalgade asendit ja tasakaalu. Ärge kummardage. Kummardamine võib põhjustada tasakaalu kadumist.
■ Töötamisel köndige, ärge kunagi jookske.

• Niitke kallakutel olevat muru risti, mitte kunagi ülesalla suunaliselt. Olge ülimalt ettevaatlik, kui muudate kallakul olles suunda.
• Ärge püüdke niita järsakute ja kraavide serval või suurel kaldel ja teetammidel. Halb jalgade asend võib põhjustada libisemist ja kukkumist.
  Tehke endale muruniitmise skeem, et vältida materjalide viskumist teele, üldkasutatavatele könniteedele, körvalseisjatele ja mujale. Samuti vältige lõigatud materjali lendamist vastu seina ja takistusi, mis võib põhjustada materjali riko ettimist tagasi kasutaja suunas.

TÖÖKOHT

■ Hoidke kõik kõrvalseisjad (eriti lapsed ja lemmikloomad) tööalalt vähemalt 15 meetri kaugusele. Kui keegi tööpiirkonda siseneb, siis löpetage töötamine.
- Ärge kasutage seadet halva valgustatuse korral. Töötajal peab tööpiirkonnale olema selge väljavaade, et tuvastada võimalikud ohud.
- Ärge kasutage muruniidukit plahvatusohtlikes keskkondades, näiteks kergestisüttivate vedelike ja gaaside läheduses ega tolmuses kohas. Elektritööriistad võivad tekitada sädemeid, mis võivad tolmu või aurud süüdata.
■ Muruniiduki tera poolt loodud objektid võivad põhjustada isikutele mitmeid vigastusi. Kontrollige muruniiduki kasutamise ala hoolikalt üle ja eemaldage kõik kivid, vaiad, metallesemed, traat, kondid, mänguasjad ning muud esemed.
- Ärge kasutage muruniidukit niiskes või märjas kohas ega vihmas.
- Pidage meeles, et operaator või kasutaja on vastutav õnnetuste või ohuolukordade eest, mis võivad puudutada teisi inimesi või nende vara.

Eesti

■ Traagilised önnetused võivad juhtuda, kui kasutaja ei märka laste kohalolekut. Lastele meeldib väga tihti masin ja niitmine. Ärge eeldage kunagi, et lapsed püsivad seal, kus te neid viimati nägite.
■ Hoidke lapsed tööpiirkonnast eemal ja laske neid kellegi teise poolt jälgida.
- Olge eriti hoolas, kui lähenete pimedatele nurkadele, põõsastele, puudele või muudele objektidele, mis võivad varjata teid lapsi nägemast.
■ Hoidke töökoht puhas. Korrastamata ja pimedas kohas töötamisel võivad juhtuda önnetused.

MURUNIIDUKI OHUTUSEESKIRJAD

■ Enne kasutamist kontrollige välise vaatluse teel, et lõiketerad, lõiketerade poldid ega kinnitid pole kulunud või vigastatud. Kontrollige Toodete enne iga kasutamist ning sageli töötamise ajal.
- Ärakulunud ja vigastatud lõiketerad ning poldid tuleb asendada komplektis, et säilitada tasakaalustatus.
■ Kontrollige köiki mutreid, polte ja kruvisid sagedaste intervallidega öige pinguloleku suhtes, et veenduda seadme ohutus töökorras olemises.
■ Kontrollige rohupüüdurit kulumise, aukude ja vigastuste suhtes regulaarselt. See põhjustab esemete väljapaiskumise kasutaja suunas.
■ Asendage kulunud või vigastatud osad, enne kui hakkate seadet kasutama.
- Ärge kunagi kasutage niidukit, kui juhthooba vabastamine ei peata mootorit.
- Ärge kasutage toodet ilma kogu rohukoguril või valvur isesulguvuse tühjendusavani paigas.
- Ärge kasutage seadet kui on äikese oht.
- Ärge kasutage töötamisel liigset jõudu. Öigesti valitud tööriist töötab paremini ja ohutumalt selles võimsuspiirkonnas, milleks on see ette nähtud.
- Ärge koormake muruniidukit üle. Pika tiheda rohu niitmisel võib mootori kiirus langeda või lülitub välja. Kõrge muru niitmisel tuleb koormuse alandamiseks niitmiskõrgus seada kõrgemale. Vaadake lõiketera kõrguse reguleerimise juhiseid.
■ Kruusastel pindadel liikumisel seisake lõiketera.
- Ärge tömmake seadet tahasuunas kui see pole tingimata vajalik. Kui peate muruniiduki seinast või takistusest eemale tagurdama, siis vaadake esmalt alla ja taha, et vältida ümberminekut või tömbamist üle jala.
■ Muudel pindadel kui murul liikumisel tuleb muruniidukit kallutada ning muruniiduki teisaldamisel murule või sealt eemaldamisel, seisake lõiketera.
- Ärge kasutage seadet, mille kaitsed või katted on vigastatud või kui see on ilma kaitsseseadisteta, näiteks

ilma suunajate ja/või rohukogurita.

■ Lülitage mootor ettevaatlikult sisse vastavalt juhistele ja hoidke käed ning jalad niitmiskohast eemal. Hoidke alati puisteavast eemale.
- Ärge iialgi tõstke üles ega kandke töötava mootoriga muruniidukit.
■ Vältige auke, vagusid, konarusi, kive ja muid varjatud objekte. Ebatasane pinnas võib põhjustada libisemist ja kukkumist.
■ Kui ei kasutata, tuleks muruniidukit hoida hästiventileeritavas, kuivas, lukustatud kohas - lastele kättesaamatult.
■ Lisaseadmete öigeks kasutamiseks ja paigaldamiseks järgige tootja juhiseid. Kasutage ainult tootja poolt lubatud lisaseadmeid.
- Ärge käivitage mootorit suletud ruumis, kus ohtlikud vingugaasid võivad koguneda.
- Ärge muutke mootori kiiruseregulaatori sätteid ega käitage mootorit ülemäärasel kiirusel.
- Ärge muruniidukit käivitamise ja mootori töötamise ajal kallutage. See paljastab lõiketera ja suurendab ohtu, et esemed võivad välja paiskuda.
- Ärge käivitage mootorit, kui seisate puisteava ees.
■ Seisake mootor, ühendage lahti süüteküünla juhe ja oodake, kuni löiketera on täielikult seiskunud ning laske mootoril maha jahtuda järgmistel juhtudel:

• kui jätate seadme järelevalveta,
• enne ummistumise körvaldamist või väljalaskeava puhastamist,
• enne kontrollimist, puhastamist või teenindamist,
• pärast võõrkehade vastu sattumist, enne uuesti käivitamist vaadake see vigastuste suhtes üle ja tehke vajadusel remont,
• enne rohupüüduri puhastamist,
• enne tankimist

- kui muruniiduk hakkab ebanormaalselt vibreerima (kontrollige viivitamatult).

• kontrollige üle vigastuste suhtes
• asendage või parandage kõik vigastatud osad
• kontrollige ja pingutage lõtvunud osad

■ Kui muruniiduk põrkub millegi vastu, siis tehke järgmised toimingud:

• Seisake mootor ja ühendage süüteküünla juhe lahti.
• Kontrollige masin kahjustuste suhtes üle.
• Enne uuesti käivitamist või muruniiduki kasutamise jätkamist parandage kõik kahjustused.

■ Enne suletud ruumi hoiule panekut laske mootoril maha jahtuda.
■ Tuleohu vähendamiseks hoidke mootor, summuti ja bensiini hoidekoht vaba rohust, lehtedest ja määrde

Eesti

jääkidest.

■ Kui kütusepaaki on vaja tühjendada, siis tehke seda väljaspool ruumi.
Seisake mootor ja ühendage süüteküünla juhe lahti enne mingite reguleeritoimingute tegemist, enne seadme juurest lahkumist, teisaldamist või hoiustamist. Need ennetavad ohutusmeetmed vähendavad tööriista tahtmatu käivitumise riski.
Seade on väga mürarikas ja kui ettenähtud piiranguid müraga kokkupuute ja müravähenduse osas täpselt ei järgita või ei kasutata kuulmiskaitsevahendeid, võib see põhjustada püsiva kuulmiskao või -kahjustuse.

TEENINDAMINE

■ Toote hooldustöid peaks teostama ainult kvalifitseeritud remondipersonal. Hooldus- ja korrahoidmise tööd, mida on teostanud kvalifitseerimata personal, vöivad pöhjustada vigastusi kasutajale vöi kahjustusi tootele.
■ Muruniiduki hooldamisel kasutage ainult tootja originaalvaruosi. Heakskiiduta varuosade kasutamine võib tekitada kasutajale tõsise vigastusohu või kahjustada toodet.

MÄRKUS. Tehke ainult need toimingud, mida on kirjeldatud käesolevas kasutusjuhendis. Hoolduseks andke seade volitatud hoolduskeskusesse.

Hoidke seda juhendit edaspidiseks kasutamiseks alles. Vaadake neid sageli ning kasutage neid teiste selle toote kasutajate juhendamiseks. Kui te tööriista välja laenate, siis andke käesolev kasutusjuhend kaasa.

SÜMBOLID

Sellel tootel võidakse kasutada mõnda järgmistest sümbolitest. Palun vaadake need üle ja tehke nende tähendus endale selgeks. Nendest sümbolitest arusaamine aitab seadet paremini ja ohutumalt kasutada.

Teie ohutust tagavad ettevaatusabinõud.

Vigastusohu vähendamiseks peab kasutaja enne seadme kasutamist kasutusjuhendi läbi lugema ja endale selgeks tegema.

Hoidke köik kehaosad ja riided selge vööd vöi muud liikuvad osad.

Vigastuste vältimiseks eemale liikuvad osad üldse korda.

Ärge hoidke tööpiirkonnas juhtmeid ja kaableid. Selle nõude eiramine võib põhjustada tõsiseid vigastusi.

Oht.! Hoidke käed ja jalad töötamise ajal eemal.

Lubatud on teha ainult selles kasutusjuhendis kirjeldatud reguleerimis- ja parandustoiminguid. Muude parandustööde tegemiseks jaoks viige trimmer volitatud teenindustöökotta. Hoidke käed lõiketeradest eemal.

Väljapaiskumise oht. Hoidke köik körvalseisjad vähemalt 15 m kaugusel.

Kehavigastuse ja põletuse ohu vältimiseks vältige kokkupuudet kuuma pinnaga.

Ärge tankimise ajal suitsetage ega kasutage lahtist leeki või tekitage sädemeid.

Liikuge edasi kui püüdur on tühi

Kui püüdur on täis, peatage liikumine.

Ärge puudutage kuumi metallpindasid.

Olge teravate lõiketeradega ettevaatlik. Lõiketerad põörlevad pärast seadme väljalülitamist edasi. Enne toote mistahes hooldustööd eemaldage süüteküünla sokkel.

Keerake kork aeglaselt lahti, et alandada röhku ja vältida kütuse mahavoolamist.

Valage kütus ettevaatlikult paaki.

Seadke reguleeritav gaasihoob suurima kiiruse peale.

Suruge etteandekuplile tugevasti 3 korda.

Hoia power hoob alla vastu käepidet.

Tömmake starterinöörist kuni mootor käivitub.

Eesti

001

Niitke kallakutel olevat muru risti, mitte kunagi ülesalla suunaliselt.

Eemaldage esemed, mis võidakse põörleva tera poolt välja visata. Hoidke kõrvalseisjad tootest ohutus kauguses.

Kütus ja kütuseaurud on kergesti süttivad ja plahvatusohtlikud.

Kütus ja kütuseaurud on kergesti süttivad ja plahvatusohtlikud. Tuli või plahvatus võib põhjustada raskeid põletusi või surma.

Kasutage pliivaba mootorsõidukite bensiini oktaanarvuga 87 ([R+M]/2) või enam.

Kasutage SAE 30 või 10W-30 API-SJ öli.

Vastab köigile eeskirjadele EL-i liikmesriigis, kus toode on ostetud.

Euraasia vastavusmärk

Ukraina vastavusmärgis

Hoia võimu kangi. Muruniiduki seiskamiseks vabastage lülitushoob.

Iseliikuv: Muruniiduk liigub ise edasi, kui edasiveohoob on tömmatud vastu käepidet.

Garanteeritud helivõimsuse tase on 98 dB.

Seisake muruniiduk.

Avage ja sulgege kütuseklapp

Gaasihoob

Ülekandehoob

Varutera partii number.

JÄÄKRISKID

Isegi siis, kui kultivaatorit kasutatakse kirjeldatud viisil, ei ole võimalik kõrvaldada kõiki jääkriskide mõjureid. Töötamise ajal võivad tekkida järgmised ohud, millele operaator peab pöörama erilist tähelepanu.

■ Vibratsioonist põhjustatud kehavigastus. Kasutage töötamiseks öiget seadet, kasutage ettenähtud käepidemeid, piirake tööaega ja kokkupuudet vibratsiooniga.
■ Müraga kokkupuutumine võib kuulmist kahjustada. Kandke kuulmiskaitsevahendeid ja piirake müraga kokkupuudet
■ lõiketerade kokkupuutest tingitud kehavigastus
■ Väljapaiskunud prahist põhjustatud vigastus

RISKI ALANDAMINE

Teadaolevalt võib käsitööriistade kasutamine põhjustada mõnedel inimestel seisundit, mida nimetatakse Raynaud' sündroomiks. Sümptomidena võib ilmneda sõrmede tuimus ja valkjaks muutumine, mis tavaliselt ilmneb külmas töötamisel. Nende sümptomite puhul tuleb hoiduda külmast ja niiskusest, dieedist ning suitsetamisest ja kasutada öigeid töövõtteid. Vibratsiooni mõju vähendamiseks tuleb rakendada järgmisi abinõusid.

Külma ilmaga hoidke oma keha soe. Kandke kindaid, et hoida oma käed ja randmed soojad. Uuringud näitavad, et Raynaud's Syndrome ilmneb põhiliselt külma ilmaga.
■ Pärast külmas töötamist tehke harjutusi, et verevarustust kiirendada.
■ Tehke regulaarselt töövaheaegasid. Piirake tööperioodi pikkust.

Kui ilmnevad haigustunnused, löpetage kohe töö ja pöörduge arsti poole.

HDIATUS

Seadme pikaajalisel kasutamisel võite saada kehavigastusi ja varasemad vigastused võivad süveneda. Seadme kasutamisel pika aja jooksul tuleb teha korralisi vaheaegasid.

HIATUS

Tõsise kehavigastamise vältimiseks ärge üritage kasutada seadet enne, kui olete kasutusjuhendi põhjalikult läbi lugenud ja selle juhistest täielikult aru saanud. Ärge kasutage seda toodet kui te ei mõista kasutusjuhendis olevaid hoiatusi ja juhendeid. Pöörduge abi saamiseks RYOBI klienditoe poole.

KIRJELDUS

Vaata joonist 1.

1. Külgmine väljaviske suunaja
2. Süütekapsel
3. Kütusepaagi kork
4. Starteri käepide
5. Ölikork/-möötevarras
6. Kõrguse reguleerimishoob
7. Kiirvabastuse fiksaator
8. Lülitushoob
9. Käepide
10. Self-parras kautsjoni
11. Trossjuhiku nupp
12. Tagumine puisteava
13. Rohupüüdur
14. Kütuseklapp
15. Lukustussörm
16. Ôhufilter
17. Multšimissulgur
18. Sörmed
19. Külgmine väljaviskeluuk
20. Külgmise väljalaskeava suunaja
21. Külgmine väljaviskeluugi ava
22. Süüteküünla kübar
23. Gaasihoob
24. Ülekandehoob
25. Kaabli hoidik
26. Lukustusmehhanism

KOKKUPANEK

LAHTIPAKKIMINE

Seade on vaja enne kasutamist kokku panna.

■ Uurige seadet põhjalikult, et veenduda tarne ajal tekkida võinud mõrade või kahjustuste puudumises.
Kui mõni osa on kahjustunud või puudu, ärge kasutage seda seadet enne, kui vastav osa on asendatud.

HDIATUS

Kui mõni osa on kahjustunud või puudu, ärge kasutage seda seadet enne, kui vastav osa on asendatud. Vigastatud või puuduvate osadega muruniiduki kasutamine võib põhjustada raske kehavigastuse.

HDIATUS

Ärge üritage seda seadet ümber ehitada ega luua lisaseadmeid, mida pole soovitatud selle tootega koos kasutada. Iga selline muutmine või ümberehitus on väärkasutamine ja võib põhjustada ohtliku olukorra ja viia võimaliku tõsise vigastuseni.

MDIATUS

Toode turvasüsteemide või funktsioone ei avata või puudega.

HDIATUS

Ärge kunagi paigaldage, eemaldage ega reguleerige ühtegi osa sel ajal, kui mootor töötab. Mootori töölejätmine võib põhjustada tõsiseid vigastusi.

HDIATUS

Et vältida juhuslikku käivitumist, mis võib põhjustada tõsiseid kehavigastusi, ühendage osade kokkupanemisel mootori süütekünla juhe alati süütekünla küljest lahti.

MDIATUS

Ärge kasutage muruniidukit ilma, et nõuetekohased ohutusseadised on oma kohtadel ja korras. Ärge kasutage muruniidukit kahjustunud ohutusseadmetega. Selle toote kasutamine kahjustatud või kadunud osaga võib põhjustada tõsiseid vigastusi.

ÜLEMISE JUHTRAUA PAIGALDAMINE

Vaata joonist 2.

1. Seadke käepidemed öigetesse tööasenditesse ja keerake käepideme nupud tugevasti kinni. Veenduge, et alumise käepideme lukustustihvt on kronsteini augus.
2. Paigaldage kiiravatavad klambrid ja pingutage need liblikmutri abil.

MÄRKUS. Vältige kaablite muljumist ja takerdumist.

1. Pange kaabli hoidik käepidemele.

2. Pange kaablid hoidikusse.

3. Seadke starteri tross käepideme juhikusse.

4. Rohupüüduri paigaldamine.

Eesti

MULTŠIMISKORGI PAIGALDAMINE (MULTŠIMISOPE-RATSIOON)

Vaata joonist 3.

MÄRKUS. Multšimiskorgi kasutamisel ärge paigaldage ei küljesuunajat ega rohukasti.

1. Tõstke ja hoidke tagumist väljalaskeluuki üleval.
2. Võtke multšimissulguri käepidemest kinni ja suunake see avasse väikese nurga all, nagu joonisel näidatud.
3. Suruge multšimissulgur lôpuni oma kohale.
4. Laske tagumine väljalaskeluuk alla.

ROHUPÜÜDURI PAIGALDAMINE

1. Nihutage plastkinnitid üle metallraami.
2. Kinnitage ülejäänud rohukoguri osad oma kohtadele.

ROHUKASTI PAIGALDAMINE (TAGUMISE KOGUMIS-KOTIGA TÖÖOPERATSIOON)

Vaata joonist 4.

MÄRKUS. Rohukoguri kasutamisel ärge paigaldage küljesuunajat ega multšimiskorki. Veenduge ka, et väljaviskeluuk on kindlalt kinnitatud.

1. Töstke tagumist tühjendusluuki.
2. Tõstke murukoguja käepidemest ja asetage tagumise klapi alla nii, et murukoguja raami konksud toetuvad tagumise klapi liigendile.
3. Vabastage tagaluuk. Öigesti paigaldatuna asuvad murukoguja konksud turvaliselt tagumise klapi liigendil.
4. Kontrolllige, et tagumine klapp langeb tihedalt murukogujale. Veenduge, et tagumise klapi ja murukoguja vahel ei ole pilu.

KÜLGMISTE VÄLJAVISKEAVADE SUUNAJA PAIGAL-DAMINE (KÜLGMISE VÄLJAVISKEGA TÖÖOPERAT-SIOON)

Vaata joonist 9.

MÄRKUS. Kui kasutate külgsuunajat, siis ärge paigaldage rohukogurit. Multšimissulgur peab jääma oma kohale.

MÄRKUS: Kui te ei kasuta külgväljaviset, veenduge, et külgväljaviske kate on lukustusasendis.

1. Ühe käega vajuta lukustusmehhanism alla ja teise käega tõsta külgväljaviskeava kate üles.
2. Ühitage suunaja konksud luugi allosas oleva vardaga.
3. Langetage suunajat, kuni konksud on haakunud multšimisluugi hinge vardale.
4. Vabastage suunaja ja külgmise väljalaske luuk.

MÄRKUS: Iga kord pärast kasutamist puhastage lukustusmehhanism ära ja kontrollige, kas see töötab korralikult.

KASUTAMINE

KÜTUS JA TANKIMINE

H0IATUS

Käsitsege kütust alati ettevaatlikult; sest see on kergsüttiv.

■ Kasutage värsket kütust.
■ Hoidke kütust ainult selleks spetsiaalselt ettenähtud nõudes.
Täitke paaki välitingimustes, eemal sädemetest ja lahtisest tulest. Ärge hingake sisse bensiiniauru. Ärge tankimise ajal suitsetage ega kasutage lahtist leeki või tekitage sädemeid.
- Ärge laske bensiini ja öli sattuda nahale.
■ Hoidke bensiini ja öli nii, et need ei satuks silma. Kui bensiin või öli satub silma, peske silmi kohe puhta veega. Kui silmade ärritus ei lakka, pöörduge kohe arsti poole.
■ Pühkige kogu mahavalgunud bensiin kohe ära.

TANKIMINE

Vaata joonist 5.

HDIATUS

Enne tankimist lülitage alati mootor välja. Enne kütuse tankimist laske mootoril ja väljalaskesüsteemi osadel maha jahtuda. Ärge keerake lahti kütusepaagi korki või lisage bensiini kui mootor töötab või on kuum. Enne mootori käivitamist liikuge vähemalt 9 meetri kaugusele tankimiskohast. Ärge suitsetage. Selle hoiatuse eiramine võib põhjustada raskeid vigastusi.

HDIATUS

Ärge valage mootorisse liiga palju öli. Täitke kütusepaak 25 mm allpool ülemist osa kütuse kaela. Pärast tankimist ärge kallutage muruniidukit üle 25 kraadi, see võib tingida kütuse väljavoolamise ja tulekahju jne.

1. Saastumise vältimiseks puhastage paagi korgi ümbrus.
2. Keerake kork aeglaselt lahti, et alandada rõhku ja vältida kütuse mahavoolamist. Pange kork puhtale pinnale.
3. Valage kütus ettevaatlikult paaki. Vältige mahaloksumist.
4. Puhastage ja kontrollige tihendit, seejärel keerake kütuse ja mahuti korgid oma kohtadele tagasi.
5. Pühkige ära mahavoolanud kütus. Enne mootori käivitamist minge tankimiskohast 9 meetri kaugusele.

Mootoriõlil on suur mõju mootori võimsusele ja tööeale. Üldiselt soovitatakse kasutada universaalset mootoriõli SAE 10W-30. Alati tuleb kasutada 4-tsükli mootoriõli, mis vastab või ületab nõudeid API klassifi katsioon SJ.

MÄRKUS. Manusteta või 2-taktilise mootori öli kahjustab mootorit ja seda ei tohi kasutada.

Mootoriõli lisamine.

1. Veenduge, et muruniiduk on horisontaalsel pinnal ja ölikorgi/-mõõtevarda ümbrus on puhas.
2. Keerake lahti ölinõu kork ja tihend.
3. Avage öli kork / möötevarras keerates seda 90 kraadi vastupäeva. Keerake maha ölikork/-möötevarras.
4. Lisage öli aeglaselt kallates. Öli tase peab jääma ölimõõtevarda märgile "Full". Ärge valage mootorisse liiga palju öli.

MÄRKUS. Öli taseme kontrollimisel pange ölimöötevarras ölitäiteavasse, aga ärge keerake seda sisse.

1. Paigaldage ja kinnitage öli kork / möötevarras keerates seda 90 kraadi päripäeva.

Mootoriöli kontrollimine.

■ Veenduge, et muruniiduk on horisontaalsel pinnal ja ölikorgi/-möötevarda ümbrus on puhas.
■ Keerake maha ölikork/-mõõtevarras. Pühkige puhtaks ja pange ölitäite avasse tagasi aga ärge keerake sisse.
Võtke ölikork/-mõõtevarras välja ja kontrollige öli taset uuesti. Kui paagis ei ole piisavalt öli, siis lisage öli, kuni on saavutatud õige tase.

MURUNIIDUKI KÄIVITAMINE/SEISKAMINE

Vaata joonist 5.

H0IATUS

Ärge käivitage ega käitage mootorit suletud või halvasti ventileeritud kohas, sest heitgaasid võivad olla surmavad.

MÄRKUS. Mootor on varustatud sulgeklapiga. Pärast niitmist sulgege kütuse pealevool.

Mootori käivitamine

1. Avage kütuseklapp.
2. Seadke reguleeritav gaasihoob suurima kiiruse peale.
3. Suruge etteandekuplile 3 korda.
   MÄRKUS. See toiming on tavaliselt vajalik siis kui käivitatakse mootorit, mis on juba mõne minuti jooksul töötanud.
4. Hoia power hoob alla vastu käepidet.
5. Tömmake starteri käepidemest kuni mootor käivitub. Laske starterinöör lahti aeglaselt, et see järsku tagasi ei tömbuks.

MÄRKUS. Külma ilmaga võib olla vaja eeltäitmistoimingut korrata. Sooja ilmaga võib ületäitmine mootori üle ujutada ja mootor ei käivitu. Kui mootor on üle ujutatud, oodake mõni minut, enne kui te proovite mootorit käivitada, ärge korrake eeltäitmise toimingut.

Mootori seiskamine

1. Muruniiduki seiskamiseks vabastage lülitushoob.

2. Sulgege kütuseklapp.

3. Muruniiduki seiskamiseks vabastage lülitushoob.

4. Sulgege kütuseklapp.

GAASI REGULEERHOOVA KASUTAMINE

Vaata joonist 19.

■ Juhtraual olev gaasi reguleerhoob võimaldab kasutajal reguleerida ainult mootori pöörlemiskiirust ja seda tuleb mootori käivitamisel ja muru niitmisel hoida suurima kiiruse asendis.
■ Gaasi reguleerhoovaga ei saa mootorit seisata. Mootori peatamiseks peab käepidemel oleva juhthoova lahti laskma.

ÜLEKANDEHOOVA KASUTAMINE

Vaata joonist 20.

Käepidemel asuva ülekandehoova abil saab kasutaja reguleerida ülekande kiirust.
- Ärge muutke hoova asendit, kui toode ei tööta - see vöib hooba kahjustada.
Körgema rohu korral vähendage ülekannet ja suurendage mootori kiirust.

MURUNIIDUKI ISELIIKUMINE

Vaata joonist 6.

Iseliikuva muruniiduki juhtimine. Hoidke juhthoob all ja tömmake liikumise käigukangi aeglaselt käepideme suunas. Vabastage enda liikumapanemiseks kautsjoni peatada nelikvedu.
■ Käsitsi liikumas: Hoia võimu kangı. Ärge osalege ise liikumapanemiseks kautsjoni.
MÄRKUS. Niiduk hakkab liikuma, kui liikumise käigukang on rakendunud.

TERA KÖRGUSE SEADISTAMINE

Vaata joonist 7.

Tarnimise ajal on niiduki rattad seadistatud madala löikuse asendisse. Enne niiduki esmakordset kasutamist, reguleerige körguspaigutus teie murule paremini sobivaks. Muru keskmine körgus peab jahedatel kuudel olema 38 mm kuni 50 mm körge ja soojadel kuudel 50 mm kuni 76 mm körge.

Tera sügavuse reguleerimiseks tehke järgmist

■ Peatage muruniiduk ja oodake kuni selle lõiketera täielikult peatub.
■ Tera kõrguse tõstmiseks võtke kinni kõrguse reguleerimishoovast ja liigutage seda niiduki tagaosa suunas.
■ Tera kõrguse langetamiseks, võtke kinni kõrguse reguleerimishoovast ja liigutage seda niiduki esiosa suunas.

KÄEPIDEME KÖRGUSE JA NURGA REGULEERIMINE

Vaata joonist 8.

Käepideme körgust saab hölpsalt kasutaja soovi järgi seadistada.

Eesti

Käepideme körguse reguleerimiseks:

■ Eemaldage liblikmutrid.
■ Tõmmake kiiravatav hoob välja ja reguleerige kõrgus järgmisesse asendisse.
■ Pange kiiravatav klamber tagasi. Pingutage liblikmutter.
■ Korrake sama toimingut käepideme teisel poolel.

Käepideme nurga reguleerimine:

■ Vabastage alumised kiiravatavad klambrid.
■ Muutke käepideme nurka vastavalt teie soovile. Veenduge, et alumise käepideme lukustustihvt on kronsteini augus.
MÄRKUS. Toote käepidet saab seada 3 asendisse.
■ Pange alumised kiiravatavad klambrid tagasi.

NÕUANDED NIITMISEKS

■ Veenduge, et murul ei ole kivisid, vaiasid, traati ja muid esemeid, mis võivad vigastada muruniiduki lõiketerasid või mootorit. Need esemed võivad paiskuda muruniiduki alt igas suunas välja ja põhjustada kasutajale ning teistele tõsiseid kehavigastusi.
■ Tihedat muru kärpige parima jõudluse saavutamiseks alati esmalt ühe kolmandiku körguselt või vähem.
- Kui niidate pikka muru, vähendage jalutuskiirust, et niide oleks efektiivsem ja peenmassi puistamine ühtlasem.
- Ärge niitke märga muru, see kleepub korpuse põhja külge ja välistab muru peenmassi korraliku kogumise või puistamise.
■ Uus või tihe rohi võib nõuda kitsamat või kõrgemat lõikekõrgust.
Pärast igakordset kasutamist puhastage niiduki korpus, eemaldage sellelt murujäätmed, lehed, mustus ja köik muu kogunenud prügi. Vaadake osa „Niiduseade alumise osa puhastamine“.

KASUTAMINE KALLAKUL

Vaata joonist 10.

Kallakud on peamine libisemist ja kukkumist põhjustav faktor, mis võib põhjustada erinevaid vigastusi. Töötamine kallakutel nõuab erilist tähelepanu. Kui tunnete, et kallakul on raske, ärge niitke sealt. Teie ohutuse huvides on mitte proovida niita kallakuid, mille kalle on üle 15 kraadi. Tootja ei soovita kasutada veorattaid kallakul niitmisel.
- Niitke kallakutel olevat muru risti, mitte kunagi ülesalla suunaliselt. Olge ülimalt ettevaatlik, kui muudate kallakul olles suunda. - Jälgige auke, rööpaid, kive, peidetud esemeid võ mättaid, mis võivad põhjustada teie libisemist või komistamist. Kõrge rohi võib peita takistusi. Eemaldage

kõik esemed, nagu kivid, puu oksad jne, mis võivad viskuda üles või saada tera poolt lennutatud.

Tagage endale kindel jalgealune. Libisemine ja kukkumine võib põhjustada erinevaid kehavigastusi. Kui teile tundub, et kaotate tasakaalu, siis laske lülitushoob kohe lahti.
- Ärge niitke muru järsakute, kraavide või vallide läheduses; teil võib kaduda jalgealune või tasakaal.

ROHUPÜÜDURI TÜHJENDAMINE

Vaata joonist 11.

1. Peatage muruniiduk ja oodake kuni selle lõiketera täielikult peatub.
2. Töstke tagumist tühjendusluuki.
3. Võtke kinni rohupüüduri käepidemest ja tõstke see muruniidukilt maha.
4. Tühjendage lõigatud murust.
5. Tõstke üles tagumine väljaheite luuk ja pange oma kohale tagasi rohupüüdur.

HDIATUS

Olge masina tõstmisel ja kallutamisel hooldamise, puhastamise, hoiustamise või transportimise ajal ülimalt ettevaatlik. Lõiketera on väga terav ja see võib liikuma hakata ka siis, kui mootor on välja lülitatud. Kui lõiketera on kaitsmata, siis hoidke kõik oma kehaosad sellest eemale.

HOOLDUS

HDIATUS

Pärast vabastamist võimu käigukanginupp, regulaarselt kontrollida, kas tera peatub 3 sekundit.

HDIATUS

Kui toode ei hooldata õigesti, eluiga toode võib vähendada, ja sisseehitatud turvaelemendid ei pruugi õigesti, suurendades seeläbi võimalike tõsiseid vigastusi. Hoidke kettsaagi alati heas tööseisukorras.

HDIATUS

Enne mingi hooldustoimingu tegemist seisake mootor ja laske lõiketeral täielikult peatuda ning ühendage süütekünalt lahti süütekünla juhe. Selle hoiatuse eiramine võib põhjustada raskeid vigastusi.

HDIATUS

Kasutage teenindamisel ainult täpselt sobivaid varuosi. Muude osade kasutamine võib luua ohuolukorra või põhjustada toote kahjustumist.

ÜLDINE HOOLDUS

Lubatud on teha ainult selles kasutusjuhendis kirjeldatud reguleerimis- ja parandustoiminguid. Muude remonditööde tegemiseks võtke ühendust volitatud hooldajaga.

Vältige plastosade puhastamisel lahustite kasutamist. Enamik plastikuid on erinevat tüüpi poes müüdavate lahuste kahjustuste suhtes altid ja vöivad saada neid kasutades kahjustatud. Mustusest, tolmust, ölist, määrdest jne puhastamiseks kasutage puhast riidelappi.
■ Kontrollige perioodiliselt, kas köik mutrid ja poldid on korralikult kinni, et tagada niiduki ohutu kasutamine.
■ Eemaldage mootori ümbrusest ja selle kattelt kogunenud rohi ning lehed. Pühkige muruniidukit aegajalt kuiva riidetükiga. Ärge kasutage vett.
■ Kontrollige murukogujat sageli kulumise ja halvenemise suhtes.

HDIATUS

Ärge laske plastosadel mitte mingil juhul sattuda kokkupuutesse auto pidurivedeliku, bensiini, bensiinipõhiste toodete, immutusõlidega või muude samalaadsete vedelikega. Kemikaalid võivad plaste rikkuda, nõrgendada või neile hävitavalt mõjuda, mis võib põhjustada raske kehavigastuse.

MURUNIIDUKI KORPUSE PUHASTAMINE ALTPOOLT

1. Tõstke muruniiduk täiskõrgusele.
2. Ühendage veevooliku muhvliitmik (ei kuulu komplekti) muruniiduki korpusel asuva vooliku pistikliitmikuga.
3. Lülitage veetoide sisse.
4. Käivitage muruniiduk ja laske töötada täispööretel, kuid ärge lülitage sisse iseliikumist.
5. Käitage mootorit ligikaudu 30 sekundit.
6. Lülitage mootor välja.
7. Lülitage veetoide välja.
8. Kontrollige muruniiduki korpus altpoolt puhtuse suhtes üle ja korrake vajadusel pesuprotseduuri.

MÄÄRIMINE

Kõiki selle seadme laagreid on määritud küllaldase koguse kõrge vastupidavusega määrdega kogu seadme elueaks normaalsetel töötingimustel. Seetõttu ei ole täiendav laagrite määrimine vajalik.

H0IATUS

Tera hooldustöid teostades kaitske oma käsi, kandes alati tugevaid kindaid ja/või mähkige tera lõikeservad kaltsu ja muu materjali sisse. Kokkupuutumisel lõiketeraga võite saada raske kehavigastuse.

LÕIKETERA VAHETAMINE

Vaata joonist 12.

Reguleerimise ajal, olla ettevaatlik, et mitte kinni jääda sörmedega vahel liikuvad labad ja fi kseeritud tootega.

Muruniiduki parimate tööomaduste saavutamiseks peab löiketera olema terav. Kui tera on paindunud või vigastatud, tuleb see kohe asendada.

H0IATUS

Kasutage ainult neid varulõiketerasid, mis on muruniiduki tootja poolt soovitatud. Tootja poolt mitte soovitatud lõiketerade kasutamine on ohtlik ja võib põhjustada raske kehavigastuse, muruniidukit vigastada ning garantii kaotab kehtivuse.

HDIATUS

Enne lõiketera asendamist valage kütus esmalt välja.

1. Seisake mootor ja ühendage süüteküünla juhe lahti. Laske löiketeral täielikult seiskuda.
2. Keerake toode külje peale (õhufilter üleval).
3. Tera pöörlemise vältimiseks kiiluge tükk puitu tera ja niiduki korpuse vahele.
   • Paigaldamine. Vaata joonist 12a.
   • Eemaldamine. Vaata joonist 12b.
   MÄRKUS. Ärge pange puuklotsi lõiketera ja plastkorpuse vahele.
4. Kasutades otsvõtit 16 mm (ei ole komplektis) keerake lõiketera polt muruniiduki põhja suunas vaadates vastupäeva lahti.
5. Eemaldage tera polt, vedruseibiga ja tera.
6. Asetage uus tera võllile. Veenduge, et paigaldasite selle kumerad otsad niiduki korpuse suunas, mitte allapoole maapinna suunas.
7. Pange vedruseib ja lõiketera polt võllile tagasi. Keerake käega kinni polt muruniiduki põhja suunas vaadates päripäeva kinni.
   MÄRKUS. Veenduge, et panite köik osad tagasi täpselt samas järjekorras, milles need eemaldasite.
8. Pingutage lõiketera polt momentvõtmega (ei kuulu komplekti), et tagada poldi nõuetekohane pingus.
9. Soovitatav lõiketera mutri pingutusmoment on 40–45 Nm.
   MÄRKUS. Ärge püüdke lõiketerasid ise teritada, asendage uutega. Lõiketerad peavad olema nõuetekohaselt tasakaalustatud, et vältida kahjustusi ja kehavigastusi.

ÕHUFILTRI PUHASTAMINE

Vaata joonist 13.

Maksimaalse tootluse ja tööea saavutamiseks hoidke öhufi Iter puhas.

1. Ōhufiltri kaane eemaldamiseks vajutades alla

Eesti

fiksaatorkeel ja tömmake kaant kergelt.

1. Eemaldage õhufilter ja peske see sooja vee ning seebiga puhtaks. Loputage läbi ja laske täielikult kuivada.
2. Määrige öhufilter kergelt mootoriöliga ja seejärel pigistage see välja kasutades imavat lappi või paberist salvrätti.
3. Pange öhufilter tagasi oma kohale filtri korpuses.
4. Pange kohale ja kinnitage öhufiltri kaas. MÄRKUS. Muruniiduki töökindluse tagamiseks tuleb filter igal aastal asendada.

KÜTUSEPAAGI KORK

H0IATUS

Lekkiv kütusepaagi kork on tuleohtlik ja see tuleb kohe asendada.

Kütusepaagi korgis on mittehooldatav fi iter ja klapp. Ummistunud kütusefi liter võib põhjustada mootori võimsuse langemise. Kui mootori võimsus kütusepaagi korgi lõdvendamisel suureneb, siis võib selle klapp olla rikkis või ummistunud. Pange kork oma kohale tagasi ja keerake käega kinni.

MOOTORIÕLI VAHETAMINE

Vaata joonist 14.

Enne kallutamist veenduge, et kütusepaak on täielikult tühi, muidu võib kütus välja voolata.

Mootoriõli võib vahetada iga 25 kasutustunni järel. Laske öli välja siis kui see on veel soe, mitte kuum. See võimaldab ölil välja voolata kiiresti ja täielikult.

1. Keerake maha ölikork/-möötevarras.
2. Kallutage muruniiduk külili ja laske ölil täieavast välja voolata selleks ettenähtud nõusse.
3. Seadke muruniiduk püsti ja täitke uue öliga vastavalt juhistele osas "Öli lisamine/öli kontrollimine".
   MÄRKUS. Kasutatud öli tuleb anda utiliseerimiseks jäätmekäitlejale. Küsige lisateavet oma ölimüüjalt.

SÜÜTEKÜÜNLA HOOLDAMINE

Vaata joonist 15.

Süütekünla elektroodivahe peab olema nõuetekohane ja neil ei tohi olla sadestisi, et tagada mootori nõuetekohane töötamine. Kontrollimine.

1. Eemaldage süüteküünla kattekübar.
2. Pühkige süüteküünla kontaktpinnalt ära kogu mustus.

3. Keerake süüteküünal lahti küünlavõtmega 13/16 in. (ei ole komplektis).

4. Vaadake süüteküünal üle vigastuste suhtes ja pühkige enne tagasikeeramist terasharjaga puhtaks. Kui isolaator on pragunenud või kildunud, tuleb süüteküünal asendada.

MÄRKUS. Asendamisel kasutage soovitatud E6RTC süüteküünalt.

1. Kūünla elektroodivahe mõõtmine. Nõuetekohane elektroodivahe on 0,71 mm–0,79 mm. Elektroodivahe suurendamiseks painutage ettevaatlikult kereelektroodi (ülemine). Elektroodivahe vähendamiseks koputage kereelektroodi kergelt vastu kõva pinda.
2. Pange süüteküünal oma kohale ja keerake käega kinni, et vältida keerme rikkumist.
3. Keerake süüteküünal võtmega kinni, et tihend kokku suruda. Kui süüteküünal on uus, keerake seda tihendi kokku surumiseks pool pööret. Kui paigaldate kasutatud kühna, keerake seda 1/8 kuni 1/4 pööret, et saavutada tihendusjõud.

MÄRKUS. Ebatihe küünal kuumeneb töötamisel kõrge temperatuurini ja see võib mootorit vigastada.

1. Pange oma kohale süüteküünla kübar.

AJAMI ÜLEKANDE HOOLDAMINE

Vaata joonist 16.

Rataste sujuvaks töötamiseks tuleb rattakomplekti enne hoiustamist puhastada.

1. Võtke rummukapsel maha.
2. Eemaldage mutter ja ratas ning pange need kõrvale.
3. Eemaldage tolmukaitse, lõhisvedru, seib, tihvtid ja rattalaager. Puhastage nendelt esemetelt ning ajamivõlli otsalt kogu mustus kuiva riidega pühkides. Jäigema mustuse eemaldamiseks võib olla vajalik alkoholiga hõõrumine.

HDIATUS

Ärge määrige ühtegi rattakomponenti. Ölitamine võib põhjustada ratta komponendid ebaönnestuda kasutamise ajal, mis võib kaasa tuua toote kahjustumise ja / või raskeid kehavigastusi operaatorile.

1. Paigaldage tagasi rattalaager nii, et nooled oleksid muruniiduki esiosa poole. Paigaldage tagasi tihvtid, seib, lõhisvedur ning tolmukaitse.

MÄRKUS. Veenduge, et vasak ja parem hammasratas on õiges asendis.

Kasutage vaid muruniiduki tootja poolt heakskiidetud varurattaid. Tootja poolt mitte heaks kiidetud rataste kasutamine on ohtlik ja võib põhjustada raske kehavigastuse.

1. Seisake mootor ja ühendage süüteküünla juhe lahti. Laske löiketeral täielikult seiskuda.
2. Võtke rummukapsel maha.

3. Keerake ratta völlilt maha mutter ja seejärel eemaldage ratas.

4. Asendage need uute ratastega ja kinnitage need mutritega.

SEADME HOIUSTAMINE

30 päeva või rohkem

Kui kasutate kütuse stabilisaatorit, järgige stabilisaatori tootja juhistele lisada stabilisaator bensiini kütusepaak. Laske mootoril vähemalt 10 minutit, stabilisaator võimaldab stabilisaator jõuda karburaator.

HDIATUS

Ärge hoidke toote bensiini paagis hoones, kus aurud võivad jõuda lahtise leegiga, sädemega.

■ Kui te ei kasuta kütust stabilisaator, laske mootoril töötada, kuni toode on täielikult välja bensiini.
■ Kui mootor on seiskunud, oodake kuni lõiketera on täielikult seiskunud ja ühendage lahti süüteküünla juhe.
■ Keerake kütusekraan suletud asendisse
■ Pöörake muruniiduk külili (karburaator ülasuunas) ja puhastage rohulibledest, mis on kogunenud muruniiduki korpuse alla.
■ Puhastage muruniiduki korpus altpoolt.
■ Pühkige muruniiduk niiske lapiga puhtaks.
■ Kontrollige köiki mutreid, polte, nuppe, kruvisid, kinnitusi jne pinguloleku suhtes.
■ Kontrollige liikuvaid osi kahjustuste, purunemise ja kulumise suhtes. Laske remontida köik kahjustunud või kadunud osad.
■ Hoidke muruniidukit hästi ventileeritud, puhtas, kuivas ja lastele kättesaamatus kohas.
- Ärge hoidke korrodeerivate materjalide nagu väetiste või kivisoola läheduses.

Käepideme langetamiseks enne ladustamist:

Vaata joonist 18.

■ Eemaldage starterinöör juhikust ja laske see mootorisse.
■ Eemaldage murukoguja.
■ Laske ülemine kiirkinniti kinnitusvahendid ülemise käepideme ja klapp ülemine käepide alla.
■ Vabastage alumine kiiravatav klamber.
■ Painutage alumine käepide ette alla ja veenduge, et käepide toetub korpusele; vastasel juhul võib õhufilter viga saada.
■ Sulgege madalam kiirkinniti kinnitusvahendid ja lase sulg toetada käepide, hoolitsedes ei painutada ega painutage kontrolli kaablid.

TRANSPORTIMINE

■ Seisake mootor, ühendage lahti süüteküünla juhe ja oodake kuni löiketera on täielikult seiskunud ning laske mootoril maha jahtuda. Laske masinal maha jahtuda.
Tühjendage kütusepaak mootori käitamisega seni kui see seiskub. Laske öli välja vastavalt öli vahetamise juhistele.
Tökestage masin liikuma hakkamise ja alla kukkumise vastu, et vältida kehavigastusi ja masinaosade kahjustamist.

Eesti

Hooldusplaan

	Enne igat kasutuskorda	Ühe kuu või 20 kasutustunni mõõdudes	Iga kolme kuu või 50 kasutustunni mõõdudes	Iga kuue kuu või 100 kasutustunni mõõdudes	Iga 12 kuu või 300 kasutustunni mõõdudes
Kontrollige Mootoriõli	■
Mootoriõli vahetamine		■		■
Kontrollige Öhufi Iter	■
Puhastage öhufi Iter			■
Öhufi Iter vahetamine					■
Asendage kütusefi Iter				■
Kontrollige/reguleerige süüteküünalt				■
Süüteküünla asendamine					■
Kontrollige/reguleerige pöörete arvu tühikäigul					■
Kontrollige/reguleerige klappide seisukorda*					■
Puhastage kütuseanumat ning fi ltrit*				■
Kontrollige kütusevoo-likut					■
Kontrollige kulunud või vigastatud osade suhtes	■
Vaata köiki alustades blokeeringu ja võimu kangi töötavad korra-likult	■
Kontrollige, kas lõikeketas seisma jääb 3 sekundi jooksul pärast vabas-tamist võimu kangi	■

* Antud seadmete kontrolli tuleb teostada vaid ametlikus teeninduskeskuses.

MÄRKUS. Kui masinat kasutatakse tolmustes kohtades, tuleb hooldamist teha sagedamini.

Kui mootori tööiga on ületanud tabelis mainitud töötundide arvu või hooldusvahemiku, tuleb hooldamist teha siin esitatud töötundide tsükli või vahemikuga.

RIKKEOTSING

Probleem Võimalik põhjus Lahendus
Käepide ei ole õiges asendis.	Käepide on valesse asendisse seatud.	Kontrollige, et olla kindel, et pin alumise käepideme murduvad õigesse asendisse.
	Quick-release nupud ei pingutatud. Kirnita hakkama kiirkinnitusega nupud.
Muruniiduk ei käivitu.	Süüde puudub. Kasutada sädemeid tester kontrollida õiget süüteküünal operatsioon.
	Bensiin puudub. Kontrollige, et kütuskraan on seatud avatud asendisseTankige kütust. Kui muruniiduk ei käivitu, pöörduge abi saamiseks teenindaja poole.
	Mootor on üle ujutatud. Oodake 15 minutit ja seejärel proovige muruniidukit uuesti käivitada. Ärge eeltäitke enne käivituskatset.
	Starterit tömbab raskem nüüd kui siis, kui uus.	Pöörduge teenindaja poole.
Muruniidukit on raske edasi lükata.	Kõrge muru, muruniiduki korpuse tagaosa ja tera vedamine tihedas murus või liiga madal lõikekõrgus.	Suurendage lõikekõrgust.
	Rattasõlmi on vaja puhastada. Puhastage rattasõlmed.
Muruniiduk vibreerib suuremal kiirusel.	Lõiketera on tasakaalustamata. Asendage lõiketera.
	Mootori võll on paindunud. Seisake mootor ja ühendage süüteküünla juhe lahti ja vaadake vigastuste suhtes üle. Laske enne uuesti käivitamist remontida volitatud teeninduskeskuses.
Muruniiduk ei multši nõuetekohaselt.	Märjad rohulibled on jäänud muruniiduki korpuse alla kinni.	Oodake enne niitmise alustamist kuni muru ära kuivab. Puhastage muruniiduki korpus altpoolt.
Muruniiduk ei suuna rohtu nõuetekohaselt kotti.	Lõikekõrgus on seatud liiga madalale.	Suurendage lõikekõrgust.

Hrvatski

U razvoju ove kosilica s benzinskim motorom kolice dati su maksimalni prioriteti sigurnosti, performansama i pouzdanosti.

NAMJENA

Lisaks toote ostust tulenevatele seadusjärgsetele öigustele, kehtib tootele ka alltoodud garantiiga.

1. Tarbijatele on garantiiaeg 24 kuud ja algab sellel kuupäeval, mil toode osteti. Selle kuupäeva töestuseks on vaja arvet või mõnda teist töendit ostu sooritamise kohta. Toode on möeldud eratarbijatele ainult isiklikuks kasutamiseks. Seega ei kehti garantii ostu kasutamisel kutsetegevuses või kaubanduslikel eesmärkidel.

2. Teatud osale (vahelduvvoolu/alalisvoolu) aiatööriistadele on võimalik pikendada eespool toodud garantiiäega, kasutades toote registreerimist veebilehel www.ryobitools.eu. Teave tööriista võimaliku pikendatud garantiiaja kohta on selgelt esile toodud poodides ja/või pakendil / ning see sisaldub toote dokumentatsioonis. Lõpplarbija peab registreerima oma uued tööriistad interneti teel 30 päeva jooksul pärast ostupäeva. Löppkasutadavõib registreerida pikendatud garantiiaja saamise oma elukohariigis, kui veebis olevas registreerimisvormis on see valik lubalav. Lisaks peavad kasutajad andma oma nõusoleku veebis nõutud sisestatavate andmete säilitamiseks ning nad peavad nõustumä tingimustega. E-posti teel saadetav registreerimise kinnitus ja arve originaal, kus on näha ostu sooritamise kuupäev, on pikendatud garantiiaja tõestuseks.

3. Garantii katab köik defektid toote garantiiaja jooksul, kui ostu kuupäeval ilmnevad talitus- või materjalivead. Garantii piirdub toote remondi ja/või väljavahetamisega ning ei sisalda muid kohustusi, muu hlgus ettenägematuid või kaudseid kahjusid. Garantii ei kehti, kui toodet ei ole kasutatud sihtolstarbeliselt või kooskõlas kasutusjuhendiga või see on valesti ühendatud. Garantii ei kehti järgmistel põhjustel:

- toode on kahjustatud vale hoolduse töttu

- toodet on muudetud

– toote algupärased identifitseerimismärgised (kaubamärk, seerianumber) on rikutud, muudetud või eemaldatud

- kahju on tekkinud kasutusjuhendi mittejärgimisest

- tootel puudub CE-märgis

- toodet on püüdnud remontida vastavat kvalifikatsiooni mitte omav isik või ilma firma Techtronic Industries eelneva loata.

- toode on ühendatud valesse toiteallikasse (voolutugevus, pinge, sagedus)

– tootega kasutati sobimatut kütusesegu (kütus, öli, öli protsent)

- välismöjude (keemilised, füüsikalised, elektrilöögid) või võörkehade tekitatud kahju

- tavapärane kulumine ja katkised varuosad

– ebaõige kasutamine, tööriista ülekoormamine

- heakskiitmata tarvikute või osade kasutamine

- Karburaatorite korralised reguleerimistööd või hooldus- ja puhastustööd

- Komponendid (osad ja tarvikud), mida iseloomustab kulumine ja vananemine, muu hulgas puutenupud, kiilrihmad, sidur, hekilõikurite või muruniidukite lõiketerad, rakmed, gaasitross, süsinikharjad, toitejuhe, freesiterad, vildist seibid, tihvtid, õhuventilaatorid, puhuri- ja imuritorud, kogumiskott ja rhihad, juhikud, saeketid, voolikud, liitmikud, pihusti otsakud, rattad, pritsi varred, sisemised poolid, välimised poolid, jõhvid, süütekünlnad, õhuifiltrid, gaasifiltrid, multšimisterad jne.

1. Hoolduseks peab toote saatma või viima RYOBI volitatud teenindusse, mille aadressi leiate järgnevast teeninduspunktide nimekirjast vastava riigi alt. Mõnedes riikides võtab kohalik RYOBI edasimüüja enda kanda kohustuse saata toode RYOBI teenindusorganisatsiooni. Toote saatmisel RYOBI teenindusse peab toode olema ohutult pakitud ja ei tohi sisaldada ohtlikke aineid (nt bensiin), kirjas peab olema saatja aadress ja lisatud vea lühikirjeldus.

2. Garantii alusel tehtavad remonditööd / asendamine on tasuta. See ei pikenda garantii kehtivusaega ega tähista uue garantiiaja algust. Väljavahetatud osad või tööriistad kuuluvad meile. Mõnedes riikides maksab kättetoimetamis- ja postikulud saatja. Teile jäävad kehtima tööriista ostust tulenevad seadusjärgsed öigused

3. See garantii kehtib Euroopa Ühenduse territooriumil, Šveitsis, Islandil, Norras, Liechtensteinis, Türgis ja Venemaal. Väljaspool neid piirkondi võtke ühendust volitatud RYOBI edasimüüjaga, et teha kindlaks kas kehtib mõni teine garantii.

VOLITATUD HOOLDUSKESKUS

Oma volitatud hoolduskeskuse leiate veebisaidiit http://en.ryobitools.eu/header/service-and-support/service-agents.

HR UVJETI PRIMJENE JAMSTVA TVRTKE RYOBI®

Bensiinimootoriga muruniiduk

Mark: RYOBI

Mudeli number: RLM53190YV

Seerianumbri vahemik: 46255902000001 - 46255902999999

vastab järgmistele Euroopa direktiividele ja harmoniseeritud standarditele

2006/42/EC, 2000/14/EC, 2005/88/EC, 2016/1628/EU, 2011/65/EU, 2014/30/

EU, EN ISO 5395-1:2013+A1:2018, EN ISO 5395-2:2013+A1:2016+A2:2017,

EN ISO 14982:2009, EN 50581:2012

Mõõdetud helivõimsuse tase: 94,39 dB (A)

Garanteeritud helivõimsuse tase: 98,0 dB (A)

Teavitatud asutuse nimi:

SOCIETE NATIONALE DE CERTIFICATION ET

D'HOMOLOGATION S.À.R.L. (SNCH)

Teavitatud asutuse aadress:

11, Route de Luxembourg, L-5230 Sandweiler

CE

Sven Eschrich

Tehnika-peadirektor - TTI Outdoor Power Division

Jan. 01, 2018

Tehnilise faili koostamiseks volitatud isik:

Alexander Krug, Tegevdirektor

Techtronic Industries GmbH
