BEDIENUNGSANLEITUNG RLM53190YV RYOBI

ÜBERSETZUNG DER ORIGINALANLEITUNG

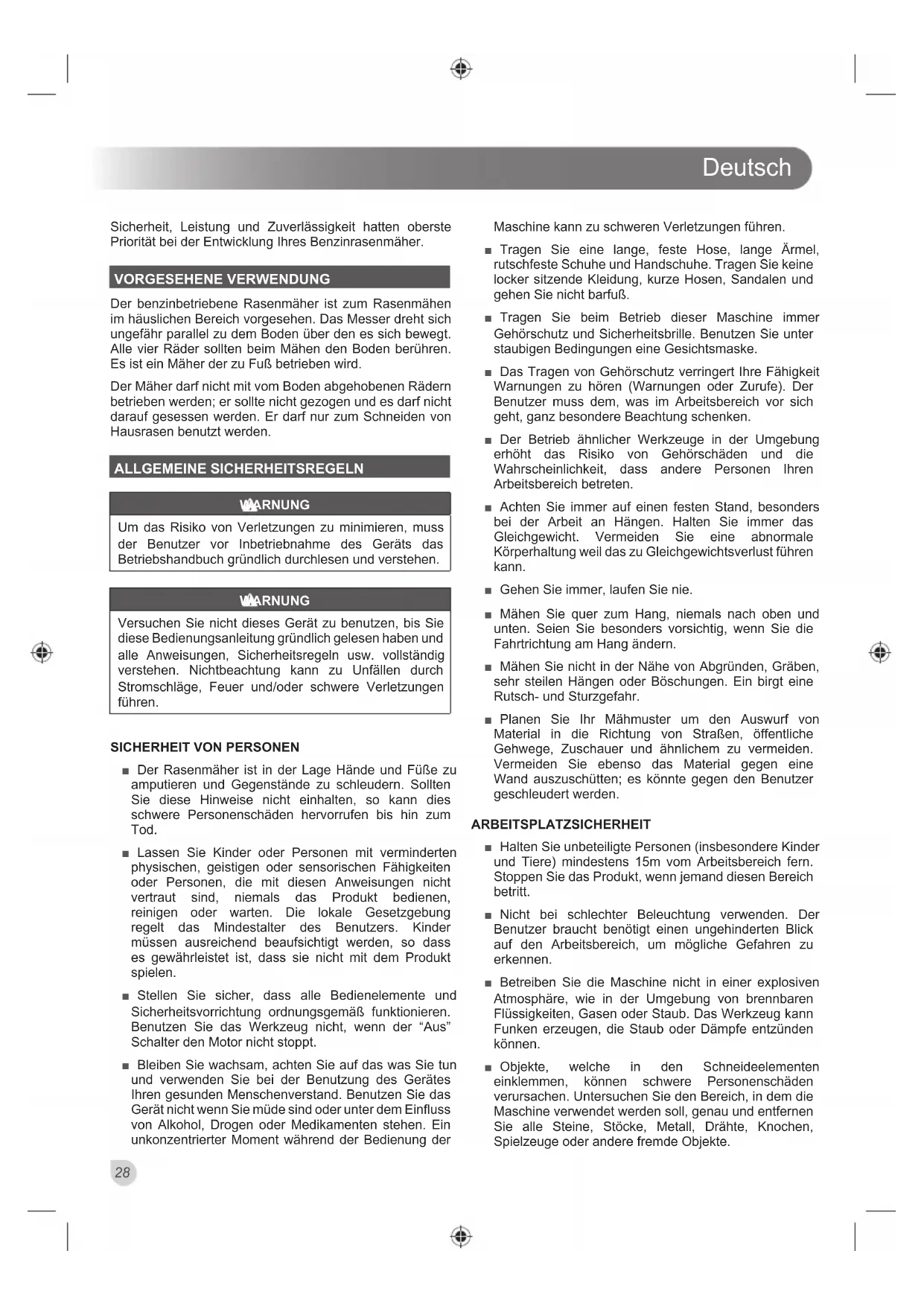

Sicherheit, Leistung und Zuverlässigkeit hatten oberste Priorität bei der Entwicklung Ihres Benzinrasenmäher. VORGESEHENE VERWENDUNG Der benzinbetriebene Rasenmäher ist zum Rasenmähen im häuslichen Bereich vorgesehen. Das Messer dreht sich ungefähr parallel zu dem Boden über den es sich bewegt. Alle vier Räder sollten beim Mähen den Boden berühren. Es ist ein Mäher der zu Fuß betrieben wird. Der Mäher darf nicht mit vom Boden abgehobenen Rädern betrieben werden; er sollte nicht gezogen und es darf nicht darauf gesessen werden. Er darf nur zum Schneiden von Hausrasen benutzt werden. ALLGEMEINE SICHERHEITSREGELN WARNUNG Um das Risiko von Verletzungen zu minimieren, muss der Benutzer vor Inbetriebnahme des Geräts das Betriebshandbuch gründlich durchlesen und verstehen. WARNUNG Versuchen Sie nicht dieses Gerät zu benutzen, bis Sie diese Bedienungsanleitung gründlich gelesen haben und alle Anweisungen, Sicherheitsregeln usw. vollständig verstehen. Nichtbeachtung kann zu Unfällen durch Stromschläge, Feuer und/oder schwere Verletzungen führen.

SICHERHEIT VON PERSONEN

■ Der Rasenmäher ist in der Lage Hände und Füße zu amputieren und Gegenstände zu schleudern. Sollten Sie diese Hinweise nicht einhalten, so kann dies schwere Personenschäden hervorrufen bis hin zum Tod. ■ Lassen Sie Kinder oder Personen mit verminderten physischen, geistigen oder sensorischen Fähigkeiten oder Personen, die mit diesen Anweisungen nicht vertraut sind, niemals das Produkt bedienen, reinigen oder warten. Die lokale Gesetzgebung regelt das Mindestalter des Benutzers. Kinder müssen ausreichend beaufsichtigt werden, so dass es gewährleistet ist, dass sie nicht mit dem Produkt spielen. ■ Stellen Sie sicher, dass alle Bedienelemente und Sicherheitsvorrichtung ordnungsgemäß funktionieren. Benutzen Sie das Werkzeug nicht, wenn der “Aus” Schalter den Motor nicht stoppt. ■ Bleiben Sie wachsam, achten Sie auf das was Sie tun und verwenden Sie bei der Benutzung des Gerätes Ihren gesunden Menschenverstand. Benutzen Sie das Gerät nicht wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen. Ein unkonzentrierter Moment während der Bedienung der Maschine kann zu schweren Verletzungen führen. ■ Tragen Sie eine lange, feste Hose, lange Ärmel, rutschfeste Schuhe und Handschuhe. Tragen Sie keine locker sitzende Kleidung, kurze Hosen, Sandalen und gehen Sie nicht barfuß. ■ Tragen Sie beim Betrieb dieser Maschine immer Gehörschutz und Sicherheitsbrille. Benutzen Sie unter staubigen Bedingungen eine Gesichtsmaske. ■ Das Tragen von Gehörschutz verringert Ihre Fähigkeit Warnungen zu hören (Warnungen oder Zurufe). Der Benutzer muss dem, was im Arbeitsbereich vor sich geht, ganz besondere Beachtung schenken. ■ Der Betrieb ähnlicher Werkzeuge in der Umgebung erhöht das Risiko von Gehörschäden und die Wahrscheinlichkeit, dass andere Personen Ihren Arbeitsbereich betreten. ■ Achten Sie immer auf einen festen Stand, besonders bei der Arbeit an Hängen. Halten Sie immer das Gleichgewicht. Vermeiden Sie eine abnormale Körperhaltung weil das zu Gleichgewichtsverlust führen kann. ■ Gehen Sie immer, laufen Sie nie. ■ Mähen Sie quer zum Hang, niemals nach oben und unten. Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern. ■ Mähen Sie nicht in der Nähe von Abgründen, Gräben, sehr steilen Hängen oder Böschungen. Ein birgt eine Rutsch- und Sturzgefahr. ■ Planen Sie Ihr Mähmuster um den Auswurf von Material in die Richtung von Straßen, öffentliche Gehwege, Zuschauer und ähnlichem zu vermeiden. Vermeiden Sie ebenso das Material gegen eine Wand auszuschütten; es könnte gegen den Benutzer geschleudert werden. ARBEITSPLATZSICHERHEIT ■ Halten Sie unbeteiligte Personen (insbesondere Kinder und Tiere) mindestens 15m vom Arbeitsbereich fern. Stoppen Sie das Produkt, wenn jemand diesen Bereich betritt. ■ Nicht bei schlechter Beleuchtung verwenden. Der Benutzer braucht benötigt einen ungehinderten Blick auf den Arbeitsbereich, um mögliche Gefahren zu erkennen. ■ Betreiben Sie die Maschine nicht in einer explosiven Atmosphäre, wie in der Umgebung von brennbaren Flüssigkeiten, Gasen oder Staub. Das Werkzeug kann Funken erzeugen, die Staub oder Dämpfe entzünden können. ■ Objekte, welche in den Schneideelementen einklemmen, können schwere Personenschäden verursachen. Untersuchen Sie den Bereich, in dem die Maschine verwendet werden soll, genau und entfernen Sie alle Steine, Stöcke, Metall, Drähte, Knochen, Spielzeuge oder andere fremde Objekte.Deutsch

■ Betreiben Sie die Maschine nicht in nassem Gras oder im Regen. ■ Vergessen Sie nie, dass der Benutzer verantwortlich ist für Unfälle und Gefahren die an Eigentum Fremder oder an anderen Personen entstehen könnte. ■ Es können schwere Unfälle entstehen, wenn der Benutzer die Anwesenheit der Kinder nicht beachtet. Kinder fühlen sich oft angezogen von der Maschine und der Aktivität. Nehmen Sie nicht an, dass Kinder sich dort aufhalten werden, wo Sie sie zuletzt gesehen haben. ■ Halten Sie die Kinder fern von der Mähumgebung, und stellen Sie die Kinder unter Aussicht eines verantwortlichen Erwachsenen, der nicht der Bediener ist. ■ Seien Sie vorsichtig, wenn Sie sich an blinden Ecken, Sträuchern, Bäumen oder anderen Objekten nähern, die Ihre Sicht beeinträchtigen könnten. ■ Halten Sie den Arbeitsbereich sauber. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. SICHERHEITSWARNUNGEN FÜR RASENMÄHER. ■ Bitte inspizieren Sie den Mäher vor der Benutzung, um sicherzustellen, dass die Messer, Messerbolzen und Messereinheit nicht abgenutzt oder beschädigt sind. Überprüfen Sie das Produkt regelmäßig und immer vor jeder Benutzung. ■ Ersetzen Sie abgenutzte oder beschädigte Messer und Bolzen als Satz um Unwucht zu vermeiden. ■ Überprüfen Sie Bolzen, Muttern und Schrauben immer wieder ob alle fest angezogen sind, so dass alles in einem sicheren Betriebszustand ist. ■ Prüfen Sie den Grasfangkorb regelmäßig auf Abnutzung, Löcher oder Verschleiß, ansonsten könnten Gegenstände in Richtung Benutzer geschleudert werden können. ■ Ersetzen Sie abgenutzte oder beschädigte Teile, bevor Sie das Produkt in Betrieb nehmen. ■ Benutzen Sie den Rasenmäher nie, wenn der Startbügel den Motor nicht stoppt wenn er losgelassen wird. ■ Der Rasenmäher darf nicht ohne den vollständig montierten Grasfangkorb oder die selbstschließenden Klappe der Auswurföffnung benutzt werden. ■ Benutzen Sie das Produkt nicht, wenn die Gefahr von Blitzschlag besteht. ■ Betätigen Sie das Werkzeug nicht mit Gewalt. Er wird die Arbeit mit der Geschwindigkeit, für die es ausgelegt wurde, besser und sicherer erledigen. ■ Überlasten Sie Ihren Mäher nicht. Das Mähen von langen, schweren Gras kann zu niedriger Motordrehzahl führen, oder dass der Motor sich ausschaltet. Stellen Sie die Schnitthöhe für einen ersten Schnitt in langem, schweren Gras höher um die Last zu verringern. Siehe Einstellung der Messerhöhe. ■ Stoppen Sie das Messer, wenn Sie Kiesflächen überqueren. ■ Ziehen Sie den Rasenmäher nicht nach hinten, wenn es nicht unbedingt notwendig ist. Wenn Sie die Maschine von einer Wand oder einem Hindernis zurückziehen müssen, sehen Sie zuerst nach unten und hinten um zu vermeiden, dass Sie stolpern oder mit der Maschine über Ihre Füße fahren. ■ Stoppen Sie das Messer, wenn die Maschine zum Transport gekippt werden muss, um anderen Flächen als Gras zu überqueren und wenn Sie die Maschine zum und vom Mähbereich transportieren. ■ Benutzen Sie das Gerät niemals mit defekten Schutzvorrichtungen oder Abschirmungen, oder ohne Sicherheitsvorrichtungen, wie z.B. Abweisern und/oder Grasfängern. ■ Starten Sie den Motor vorsichtig entsprechend den Anweisungen und halten Sie Hände und Füße von dem Schneidbereich fern. Halten Sie sich immer von den Auswurföffnungen fern. ■ Tragen oder heben Sie den Rasenmäher nie, wenn der Motor eingeschaltet ist. ■ Vermeiden Sie Löcher, Kurven, Steine oder sonstige versteckte Objekte. Unebenes Terrain birgt eine Rutsch- und Sturzgefahr. ■ Wird der Rasenmäher nicht benutzt, muss er in einem abgeschlossenen, gut durchlüfteten Raum gelagert werden, der für Kindern unzugänglich ist. ■ Befolgen Sie alle Anweisungen des Herstellers zur Installation und zum sicheren Betrieb des Rasenmähers. Benutzen Sie nur geeignete und vom Hersteller zugelassene Ersatzteile. ■ Verwenden Sie den Motor nicht in geschlossenen Räumen in denen sich gefährliche Kohlenmonoxidgase sammeln könnten. ■ Verändern Sie nicht die Einstellungen des Motordrehzahlreglers und lassen Sie den Motor nicht überdrehen. ■ Kippen Sie den Rasenmäher nicht, wenn Sie den Motor starten oder der Motor läuft. Das exponiert die Messer und erhöht die Wahrscheinlichkeit, dass Gegenstände geschleudert werden. ■ Starten Sie den Motor nie, wenn Sie vor einem Grasauswurfschacht stehen sollten. ■ In den folgenden Fällen, stoppen Sie den Motor, ziehen Sie das Zündkerzenkabel und warten Sie bis das Messer vollständig gestoppt hat, und lassen Sie den Motor abkühlen: ● Wenn Sie das Produkt unbeaufsichtigt lassen ● Bevor Sie eine Blockierung entfernen oder die Auswurföffnung reinigenDeutsch

● Bevor Sie die Maschine prüfen, reinigen oder daran arbeiten, ● Nachdem Sie einen Fremdkörper getroffen haben; überprüfen Sie das Gerät auf Schäden und führen alle notwendigen Reparaturen durch, bevor Sie die Maschine wieder starten. ● Bevor Sie den Grasfangkorb entleeren ● vor dem Auftanken ■ Überprüfen Sie die Maschine sofort, wenn sie anfängt, ungewöhnlich zu vibrieren. ● auf Schäden überprüfen ● die beschädigten Teile ersetzen oder reparieren ● überprüfen Sie ob die Teile locker sind und, wenn erforderlich, ziehen Sie sie fest ■ Befolgen Sie die folgenden Schritte, wenn die Maschine auf einen Fremdkörper trifft: ● Schalten Sie den Motor aus und ziehen Sie das Zündkerzenkabel ab. ● Das Produkt und den Grasfangkorb gründlich auf Schäden überprüfen. ● Reparieren Sie jeglichen Schaden bevor Sie den Rasenmäher wieder starten und weiter mähen. ■ Lassen Sie den Motor abkühlen, bevor Sie ihn in einem Behälter lagern. ■ Halten Sie zur Vermeidung einer Feuergefahr den Motor, Schalldämpfer und Benzinlagerbereich frei von Gras, Laub oder überschüssigem Schmiermittel. ■ Wenn der Kraftstofftank entleert werden soll, sollte dies im Freien durchgeführt werden. ■ Ziehen Sie das Zündkabel, bevor Sie jegliche Arbeiten durchführen, transportieren oder das Produkt aufbewahren. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Produktes. ■ Das Produkt ist extrem laut und dauerhafter Hörschaden kann entstehen, wenn die Anweisungen zu Exposition, Lärmreduzierung und Gehörschutz nicht streng befolgt werden. SERVICE ■ Service und Wartung des Gerätes erfordert besondere Sorgfalt und Kenntnisstand und darf nur durch qualifiziertes Personal durchgeführt werden. Service und Wartung von unqualifizierten Personal könnte zu einer Verletzungrisiko des Bedieners oder Maschinenschäden führen. ■ Verwenden Sie zur Wartung ausschließlich Original- Ersatzteile des Herstellers. Die Verwendung anderer Teile kann zu schweren Verletzungen oder Beschädigung des Produkts führen. HINWEIS: Führen Sie nur die in dieser Bedienungsanleitung aufgelisteten Arbeiten durch. Andere Wartungsarbeiten oder Reparaturen müssen von einer qualifi zierten Person durchgeführt werden. Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Lesen Sie sie regelmäßig nach und verwenden Sie sie zur Einweisung anderer Anwender. Sollten Sie dieses Gerät jemandem leihen, geben Sie dieser Person auch diese Anleitung. SYMBOLE Einige der folgenden Symbole könnten mit diesem Produkt verwendet werden. Machen Sie sich mit diesen Symbolen vertraut und merken Sie sich Ihre Bedeutung. Ein gutes Verständnis dieser Symbole erlaubt es Ihnen das Produkt besser und sicherer einzusetzen. Sicherheitsvorkehrungen, die sich auf ihre Sicherheit auswirken. Um das Risiko von Verletzungen zu minimieren, muss der Benutzer die Bedienungsanleitung lesen und verstehen bevor er dieses Produkt benutzt. Halten Sie alle Körperteile und Kleidung von jeglichen Riemen oder anderen sich bewegenden Teilen fern. Um Verletzungen zu vermeiden, halten Sie sich immer fern von sich bewegenden Teilen. Halten Sie den Arbeitsbereich frei von Kabeln und Drähten. Nichtbeachtung kann zu schweren Verletzungen führen..

Gefahr! Halten Sie Hände und Füße fern. Sie dürfen nur die in dieser Bedienungsanleitung beschriebenen Einstellungen oder Reparaturen durchführen. Halten Sie die Hände vom Messer fern! Gefahr von Querschlägern. Halten Sie alle Außenstehenden mindestens 15 Meter fern. Vermeiden Sie zur Verringerung des Verletzungs- oder Beschädigungsrisikos Kontakt mit heißen Oberfl ächen. Rauchen Sie nicht und halten Sie sich von Feuer und Funken fern wenn Sie den Treibstoffstank auffüllen oder wenn Sie Benzin handhaben. Mähen, wenn der Graskorb leer istDeutsch

Hören Sie mit dem Mähen auf, wenn der Graskorb voll ist. Berühren Sie nicht die heißen Metallfl ächen. Vorsicht vor scharfen Messern. Messer bewegen sich noch nach dem Abschalten des Motors. Bevor Sie eine Wartung durchführen, entfernen Sie das Zündkabel. Den Tankdeckel langsam lösen, um den Druck zu lösen und um zu verhindern, dass das Benzin austreten wird Gießen Sie vorsichtig Kraftstoff in den Tank. Stellen Sie den verstellbaren Gashebel auf die höchste Drehzahl ein. Drücken Sie die Einspritzpumpe fest 3 Mal. Halten Sie den Startbügel gegen den Griff runter. Das Starterseil ziehen, bis der Motor anspringt. Mähen Sie quer über die Fläche einer Steigung. Niemals auf- oder abwärts mähen. Entfernen Sie Gegenstände die von dem drehendem Messer geschleudert werden könnten. Halten Sie andere Personen auf sicherer Entfernung von dem Produkt. Das Benzin und seine Dämpfe sind explosiv und kann schwere Verbrennungen verursachen oder zum Tod führen. Treibstoff und Treibstoffdämpfe sind hochentzündlich und explosiv. Feuer oder Explosionen können schwere Verbrennungen oder Tod verursachen. Verwenden Sie bleifreies Benzin für Autos mit einem Oktanindex von 87 ([R+M]/2) oder höher. Benutzen Sie SAE 30 or 10W-30 API- SJ Öl. Dieses Gerät entspricht allen gesetzlichen Normen des Landes der Europäischen Union, in dem es gekauft wurde. EurAsian Konformitätszeichen Ukrainisches Prüfzeichen

Halten Sie den Startbügel nach unten gegen den Griff, um den Motor am Laufen zu halten. Lassen Sie den Startbügel los um das Produkt anzuhalten.

Halten Sie den Startbügel nach unten, während Sie den Antriebssteuerungshebel zum Griff drücken. Lassen Sie den Antriebssteuerungshebel los, um den Antrieb zu stoppen. Der garantierte Schallleistungspegel beträgt 98 dB. Stoppen des Produktes. Öffnen und Schließen des Benzinventils Verstellbarer Gashebel Verstellbarer Hebel für Antriebsgeschwindigkeit RAC409 Ersatzteil - MesserDeutsch

RESTRISIKEN: Sogar wenn das Produkt wie vorgeschrieben benutzt wird, ist es unmöglich ein gewisses Restrisiko vollständig zu beseitigen. Die folgenden Gefahren können bei der Benutzung entstehen, und der Benutzer sollte besonders auf folgende Punkte achten: ■ Durch Vibrationen verursachte Verletzungen. Benutzen Sie immer das richtige Werkzeug für die Aufgabe, benutzen Sie die vorgesehenen Griffe und schränken die Arbeitszeit und Exposition ein. ■ Lärm kann zu Gehörschäden führen. Tragen Sie einen Gehörschutz und schränken Sie die Belastung ein. ■ Verletzungen durch den Kontakt mit dem Messer ■ Verletzung durch geschleuderte Gegenstände RISIKOVERRINGERUNG Vibrationen von in der Hand gehaltenen Werkzeugen können bei einigen Personen zu einem Zustand, der Raynaud-Syndrom genannt wird, führen. Symptome sind u.a. Kribbeln, Taubheitsgefühl und episodische Weißfärbung der Finger und treten normalerweise bei Kälte auf. Man geht davon aus, dass ererbte Faktoren, Kälte und Feuchtigkeit, Essgewohnheiten, Rauchen und Arbeitsweise zur Entwicklung dieser Symptome beitragen. Der Anwender kann Maßnahmen ergreifen, um die Auswirkungen der Vibrationen möglicherweise zu verringern: ■ Halten Sie den Körper bei Kälte warm. Tragen Sie beim Betrieb des Gerätes Handschuhe, um Hände und Handgelenke warm zu halten. Berichten zu Folge ist kaltes Wetter ein wesentlicher Faktor, der zum Raynaud Syndrom beiträgt. ■ Betätigen Sie sich nach jedem Einsatz körperlich, um den Blutkreislauf zu steigern. ■ Machen Sie regelmäßig Pausen. Beschränken Sie die Beanspruchung pro Tag. Sollten bei Ihnen Symptome dieses Zustands auftreten, stellen Sie unverzüglich den Betrieb ein und suchen Sie in Hinsicht auf die Symptome einen Arzt auf. WARNUNG Verletzungen können durch lange Benutzung eines Werkzeugs entstehen oder verschlimmert werden. Machen Sie regelmäßig Pause, wenn Sie ein Werkzeug für lange Zeit benutzen. WARNUNG Benutzen Sie zur Vermeidung schwerer Verletzungen dieses Produkt nicht, bevor Sie nicht die Bedienungsanleitung sorgfältig durchgelesen und vollständig verstanden haben. Wenn Sie die Warnungen und Anweisungen im Handbuch nicht verstehen, benutzen dieses Produkt nicht. Wenden sich für weitere Hilfe an den Kundendienst. BESCHREIBUNG Siehe Abbildung 1.

1. Seitlicher Auswurfabweiser

5. Öldeckel/Messstab

6. Höheneinstellungshebel

7. Schnellverschluss

10. Antriebssteuerung

11. Seilführungsgriff

12. Hintere Auswurfklappe

19. Seitliche Auswurfklappe

20. Haken an der Seite des seitlichen Auswurfabweisers

21. Öffnung der seitlichen Auswurfklappe

23. Verstellbarer Gashebel

24. Verstellbarer Hebel für Antriebsgeschwindigkeit

26. Verriegelungsmechanismus

MONTAGE AUSPACKEN Dieses Produkt muss vor der ersten Benutzung zusammengebaut werden. ■ Untersuchen Sie das Produkt sorgfältig und vergewissern Sie sich, dass während des Transports keine Beschädigungen aufgetreten sind. ■ Sollten Teile beschädigt sein oder fehlen, wenden Sie sich bitte an den RYOBI-Kundendienst.Deutsch

WARNUNG Falls Teile fehlen oder beschädigt sind darf das Gerät nicht in Betrieb genommen werden bevor alles korrekt ersetzt wurde. Die Verwendung eines Produkts mit beschädigten oder fehlenden Teilen kann zu schweren Verletzungen führen. WARNUNG Versuchen Sie nicht, dieses Gerät zu verändern oder Zubehör zu erstellen, das für dieses Gerät nicht empfohlen ist. Sollten Sie während Wartungsarbeiten andere nicht geeignete Teile benutzen, so könnten dies schwere Personen- und Sachschäden mit sich bringen. WARNUNG Die Sicherheitssysteme oder Funktionen des Rasenmähers dürfen nicht manipuliert oder deaktiviert werden. WARNUNG Montieren Sie niemals ein Anbauteil und nehmen Sie niemals Einstellungen vor, während das Produkt in Betrieb ist. Das Versäumnis den Motor auszuschalten kann zu schweren Verletzungen führen. WARNUNG Um unbeabsichtigtes Starten zu vermeiden, ziehen Sie das Kabel der Zündkerze immer ab, wenn Sie Teile montieren. WARNUNG Betreiben Sie den Mäher niemals ohne montierte und funktionierende Schutzvorrichtungen Bedienen Sie den Rasenmäher nicht, wenn irgendwelcher Sachschaden an den Sicherheitsmerkmalen der Maschine entstanden ist. Sollten sie diese Warnung nicht berücksichtigen, kann dies schwere Personenschaden hervorrufen.

1. Platzieren Sie die Griffe in der richtige Betriebsposition

und ziehen die Knebelmuttern an. Stellen Sie sicher, dass der Stift am unteren Griff in das Loch der Halterung eingesetzt ist.

2. Bringen Sie die Befestigungen der Schnellverschlüsse

an und ziehen sie zum Sichern die Knebelmutter des Schnellverschlusses an. HINWEIS: Vermeiden Sie es, Kabel einzuklemmen oder zu knicken.

3. Platzieren Sie den Kabelhalter am Griff.

4. Führen Sie die Kabel in den Kabelhalter.

5. Legen Sie das Starterseil in die Führung des Griffs.

ALS MULCHER) Siehe Abbildung 3. HINWEIS: Montieren Sie nicht den seitlichen Auswurfabweiser oder den Grasfangkorb, wenn Sie den Mulchadapter benutzen.

1. Heben Sie die hintere Auswurfklappe an und halten sie

2. Greifen Sie den Mulchadapter am Handgriff und setzen

ihn wie gezeigt in einem kleinen Winkel ein.

3. Schieben Sie den Mulchadapter fest an seinen Platz.

4. Lassen Sie die hintere Auswurfklappe herunter.

MONTAGE DES GRASKORBS

1. Schieben Sie die Kunststoffclips über den Metallrahmen.

2. Lassen Sie die restlichen Teile des Graskorbs einrasten.

MONTAGE DES GRASFANGKORBES (ZUM BETRIEB

MIT GRASFANGKORB) Siehe Abbildung 4. HINWEIS: Montieren Sie nicht den seitlichen Auswurfabweiser oder den Mulchadapter, wenn Sie den Graskorb benutzen. Stellen Sie auch sicher, dass die seitliche Auswurfklappe sicher verschlossen ist.

1. Öffnen Sie die hintere Auswurfklappe.

2. Heben Sie den Grasfangbehälter am Griff an und

platzieren Sie ihn unter der hintere Auswurfklappe, so dass die Haken am Rahmen des Grasfangbehälters auf dem Scharnier der hinteren Klappe ruhen.

3. Lösen Sie die hintere Klappe. Bei korrekter Montage

ruhen die Haken des Grasfangbehälters sicher auf dem Scharnier der hinteren Klappe.

4. Stellen Sie sicher, dass die hintere Klappe vollständigen

Kontakt zum Grasfangbehälter hat. Stellen Sie sicher, dass zwischen der hinteren Klappe und dem Grasfangbehälter keine Lücke besteht.

MONTAGE DES SEITLICHEN AUSWURFABWEISERS

(ZUM BETRIEB MIT SEITENAUSWURF) Siehe Abbildung 9. HINWEIS: Montieren Sie nicht den Graskorb, wenn Sie den seitlichen Auswurfabweiser benutzen. Der Mulchadapter sollte montiert bleiben. HINWEIS: Wenn der seitliche Auswurfabweiser nicht verwendet wird, vergewissern Sie sich, dass sich die seitliche Auswurfklappe in der Verriegelungsposition befi ndet.

1. Drücken Sie den Verriegelungsmechanismus

mit einer Hand nach unten und heben Sie die Seitenauswurfklappe mit einer anderen Hand an.

2. Richten Sie die Haken an dem Abweiser mit der

Scharnierstange an der Unterseite der Tür aus.Deutsch

3. Lassen Sie den Abweiser herunter bis die Haken an der

Scharnierstange der Mulcherklappe einrasten.

4. Entlasten Sie den Abweiser und die seitliche

Auswurfklappe. HINWEIS: Reinigen und überprüfen Sie nach jedem Gebrauch den Verriegelungsmechanismus, ob er noch ordnungsgemäß funktioniert. VERWENDUNG

KRAFTSTOFF UND AUFTANKEN

WARNUNG Handhaben Sie Treibstoff immer vorsichtig; er ist hoch entzündlich. ■ Verwenden Sie frisches Benzin. ■ Lagern Sie Kraftstoff nur in Behältern, die speziell für diesen Zweck entworfen wurden. ■ Immer im Freien auftanken wo keine Funken oder Flammen zugegen sind. Keine Kraftstoffdämpfe einatmen. Rauchen Sie nicht und bleiben Sie fern von Flammen und Funken beim Auffüllen des Kraftstofftanks oder beim Umgang mit Kraftstoff. ■ Lassen Sie Benzin oder Öl nicht in Kontakt mit Ihrer Haut geraten. ■ Lassen Sie Benzin und Öl niemals in die Augen geraten. Falls die Augen in Kontakt mit Benzin oder Öl geraten sollten, waschen Sie sie sofort mit sauberem Wasser aus! Wenn die Reizung anhält, sofort einen Arzt aufsuchen. ■ Wischen Sie verschüttetes Benzin sofort auf. AUFTANKEN Siehe Abbildung 5. WARNUNG Stellen Sie immer den Motor ab und lassen Sie den Motor und Auspuffteile abkühlen, bevor Sie auftanken. Entfernen Sie niemals den Tankdeckel oder füllen Treibstoff in eine Maschine, wenn der Motor läuft oder heiß ist. Zum Anlassen des Motors immer mindestens 9m Abstand vom Ort des Auftankens halten. Rauchen Sie nicht. Die Nichtbeachtung dieser Warnung kann zu schweren Personenschäden führen. WARNUNG Nicht überfüllen. Füllen des Kraftstofftanks bis 25 mm unter der Oberseite des Einfüllstutzens. Kippen Sie den Mäher nach dem Tanken niemals mehr als 25 Grad, denn dadurch kann Kraftstoff austreten und Feuergefahr entstehen.

1. Die Flächen um den Kraftstofftank-Deckel reinigen, um

Kontamination zu vermeiden.

2. Den Deckel langsam lösen und den Druck entweichen

lassen damit kein Treibstoff austritt. Legen Sie den Deckel auf eine saubere Oberfläche.

3. Gießen Sie vorsichtig Kraftstoff in den Tank. Verschütten

4. Reinigen und überprüfen Sie die Dichtung, schließen

Sie dann alle Tankdeckel fest zu.

5. Verschütteten Kraftstoff sofort aufwischen. Entfernen

Sie sich 9m von dem Ort der Betankung, bevor Sie den Motor starten. HINWEIS: Nach dem ersten Gebrauch des Motors tritt immer etwas Rauch aus; das ist normal. AUFFÜLLEN/ÜBERPRÜFEN DES MOTORÖLS Siehe Abbildung 5. Das Motoröl hat einen wesentlichen Einfl uss auf die Leistung und Lebensdauer des Motors. Für allgemeinen Gebrauch bei allen Temperaturen wird SAE 10W-30 empfohlen. Benutzen Sie immer einen 4-Takt-Motorenöl, der die Voraussetzungen für die API Service Klassifi zierung SJ erfüllt oder überschreitet. HINWEIS: Öle ohne Detergentadditive oder Zweitaktmotorenöle beschädigen den Motor und dürfen nicht verwendet werden. Befüllen mit Motoröl:

1. Stellen Sie sicher, dass der Mäher waagerecht steht

und der Bereich um den Öldeckel/Messstab sauber ist.

2. Entfernen Sie den Deckel und das Siegel von dem

3. Öffnen Sie den Öldeckel/Ölmessstab, indem Sie ihn

um 90 Grad Gegenuhrzeigersinn drehen. Entfernen Sie den Öldeckel/Messstab.

4. Füllen Sie das Öl langsam ein. Füllen Sie bis zu der

"Voll" Markierung des Messstabes. Nicht überfüllen. HINWEIS: Stecken Sie den Messstab zum Messen des Ölstandes in das Einfüllloch, schrauben ihn aber nicht ein.

5. Installieren Sie und sichern Sie den Öldeckel/

Ölmessstab, indem Sie ihn 90 Grad im Uhrzeigersinn drehen. Zum Überprüfen des Motoröls: ■ Stellen Sie sicher, dass der Mäher waagerecht steht und der Bereich um den Öldeckel/Messstab sauber ist. ■ Entfernen Sie den Öldeckel/Messstab. Wischen Sie ihn sauber und stecken ihn in das Einfüllloch, schrauben ihn aber nicht ein. ■ Entfernen Sie den Öldeckel/Messstab wieder und prüfen den Ölstand. Wenn sich zu wenig Öl in dem Tank befi ndet, geben Sie Öl hinzu bis der richtige Ölstand erreicht ist.

START/STOPP DES RASENMÄHERS

Siehe Abbildung 5.Deutsch

WARNUNG Starten Sie den Motor niemals in geschlossenen oder schlecht gelüfteten Räumen und lassen Sie ihn niemals darin laufen; das Einatmen von Abgasen kann tödlich sein. NOTE: Der Motor ist mit einem Benzinventil ausgestattet. Unterbrechen Sie nach Beenden des Mähvorgangs die Benzinzufuhr. MOTOR ANLASSEN

1. Öffnen Sie das Benzinventil.

2. Stellen Sie den verstellbaren Gashebel auf die höchste

3. Drücken Sie die Einspritzpumpe 3 Mal.

HINWEIS: Dieser Schritt ist meistens nicht notwendig, wenn Sie einen Motor starten der bereits einige Minuten lief.

4. Drücken Sie den Startbügel gegen den Griff.

5. Den Startergriff ziehen bis der Motor anspringt. Lassen

Sie das Starterseil langsam los, so dass das Seil nicht zurück schnellt. HINWEIS: Es kann bei kühlem Wetter notwendig sein die Einspritzpumpe öfter zu drücken. Bei warmem Wetter kann zu viel Drücken der Einspritzpumpe den Motor überfluten und der Motor startet nicht. Wenn der Motor überflutet ist, warten Sie einige Minuten, bevor Sie ohne Drücken der Einspritzpumpe versuchen wieder zu starten. MOTOR ABSTELLEN

1. Lassen Sie den Startbügel los um das Produkt

2. Schließen Sie das Benzinventil.

BENUTZEN DES VERSTELLBAREN GASHEBELS

Siehe Abbildung 19. ■ Der verstellbare Gashebel am Handgriff erlaubt dem Benutzer verschiedene Drehzahlen einzustellen und sollte beim Starten des Mähers und beim Mähen auf die höchste Drehzahl eingestellt werden. ■ Mit dem verstellbaren Gashebel kann nicht der Motor gestoppt werden. Um den Motor zu stoppen muss der Startbügel losgelassen werden.

BENUTZEN DER VERSTELLBAREN ANTRIEBSGE-

SCHWINDIGKEIT Siehe Abbildung 20. ■ Der verstellbare Hebel für den Antrieb erlaubt es dem Benutzer die Antriebsgeschwindigkeit einzustellen. ■ Verändern Sie die Hebelposition nicht, wenn das Produkt nicht in Betrieb ist; ansonsten kann der Hebel beschädigt werden. ■ Für höheres Gras verringern Sie die Antriebsgeschwindigkeit und erhöhen Sie die Motordrehzahl.

ANTRIEB DES PRODUKTS

Siehe Abbildung 6. ■ Für Eigenantrieb: Halten Sie den Startbügel nach unten, während Sie den Antriebssteuerungshebel zum Griff drücken. Lassen Sie den Antriebssteuerungshebel los, um den Antrieb zu stoppen. ■ Um manuell anzutreiben: Halten Sie den Startbügel nach unten. Legen Sie die Antriebssteuerung nicht ein. HINWEIS: Das Gerät fährt los, wenn der Selbstantriebsbügel eingelegt ist.

EINSTELLEN DER MESSERHÖHE

Siehe Abbildung 7. Bei der Lieferung des Rasenmähers sind die Räder auf eine kleine Schnitthöhe eingestellt. Bevor Sie den Rasenmäher zum ersten Mal benutzen, stellen Sie bitte die Schnitthöhe ein, die am besten zu Ihnen passt. Der durchschnittliche Rasen sollte 38 mm bis 50 mm in der kühlen Jahreszeit und zwischen 50 mm bis 76 mm in der warmen Jahreszeit betragen. Um die Messerhöhe einzustellen: ■ Stoppen Sie den Rasenmäher und warten bis das Messer angehalten ist. ■ Um die Messerhöhe zu erhöhen, betätigen Sie den Höheneinstellhebel und ziehen Sie ihn zum hinteren Teil des Rasenmähers. ■ Um die Messerhöhe zu reduzieren, betätigen Sie den Höheneinstellhebel und ziehen Sie ihn zum vorderen Teil des Rasenmähers.

EINSTELLEN VON GRIFFHÖHE UND -WINKEL

Siehe Abbildung 8. Die Griffhöhe kann leicht an den Benutzer angepasst werden. Um die Griffhöhe einzustellen: ■ Entfernen Sie die Knebelmutter des Schnellverschlusses. ■ Schieben Sie den Schnellverschluss heraus und passen Sie die Höhe mit der anderen Öffnung an. ■ Befestigen Sie den Schnellverschluss wieder. Ziehen Sie die Knebelmutter des Schnellverschlusses an. ■ Auf der anderen Seite des Griffs wiederholen. Um die Griffwinkel einzustellen: ■ Öffnen Sie die Schnellverschluss-Befestigungen. ■ Verändern Sie den Griffwinkel wunschgemäß. Stellen Sie sicher, dass der Sperrstift am unteren Griff in das Loch der Halterung eingesetzt ist. HINWEIS: Das Gerät verfügt über eine 3-Punkt-Deutsch

Einstellung zur Anpassung des Griffwinkels. ■ Befestigen Sie den Schnellverschluss wieder.

■ Stellen Sie sicher, dass der Rasen frei von Steinen, Stöcken, Draht und anderen Gegenständen ist, die die Messer des Rasenmähers oder den Motor beschädigen könnten. Diese Objekte könnten vom Rasenmäher zum Benutzer oder anderen geschleudert werden und schwere Personenschäden entstehen lassen. ■ Schneiden Sie für das beste Ergebnis immer ein Drittel oder weniger der Grashöhe ab. ■ Sollten Sie hohes Grass mähen, reduzieren Sie ihre Schrittgeschwindigkeit um das beste Arbeitsergebnis zu erhalten. ■ Mähen Sie nasses Gras nicht. Es klebt an der Unterseite des Mähers und verhindert die ordentliche Sammlung oder den Auswurf des Schnittguts. ■ Neues oder schweres Gras kann eine schmalere Schnittbreite oder größere Schnitthöhe erfordern. ■ Säubern Sie die untere Seite des Rasenmähers nach jedem Gebrauch um Grassreste, Blätter, Schmutz und anderen Abfall aus dem Gerät zu entfernen. Lesen Sie den Abschnitt „Reinigung der Unterseite des Gehäuses”.

Siehe Abbildung 10. ■ Bei Gefällen besteht hohe Rutschgefahr und Sturzgefahr, was schweren Personenschaden verursachen kann. Wenn Sie bei Gefällen Rasen mähen ist Vorsicht geboten. Wenn Sie sich bei einem Gefälle unsicher füllen sollten Sie in keinem Fall Rasen mähen. Zu Ihrer Sicherheit sollten Sie bei Gefällen mit einem Winkel größer als 15° nicht Rasen mähen. Der Hersteller empfiehlt, den Fahrantrieb beim Mähen an Hängen nicht zu benutzen. ■ Mähen Sie an Hängen immer quer und niemals nach oben und unten. Es könnte schwerer Schaden entstehen, wenn dies nicht eingehalten wird. ■ Passen Sie auf bei Löchern, Kurven, Steinen und versteckten Objekte oder Hügeln, sie bergen Rutschgefahr. Hohes Gras kann Hindernisse bergen. Entfernen Sie alle Objekte, wie zum Beispiel Steine und Äste, welche von den Schneideelementen in die Luft geworfen werden können. ■ Achten Sie immer auf sicheren Stand. Ein Ausrutscher oder Fall kann schweren Personenschaden entstehen lassen. Wenn Sie das Gefühl haben, das Gleichgewicht zu verlieren, lassen Sie den Startbügel sofort los. ■ Benutzen Sie das Gerät nicht in der Nähe von Klippen, Gräben und Böschungen; Sie könnten Ihr Gleichgewicht verlieren.

1. Stoppen Sie den Rasenmäher und warten bis das

Messer angehalten hat.

2. Öffnen Sie die Klappe der hinteren Auswurföffnung.

3. Greifen Sie den Grasfangkorb am Griff und heben ihn

an, um ihn vom Rasenmäher zu entfernen.

4. Leeren Sie den Grassfangkorb.

5. Heben Sie die Klappe der hinteren Auswurföffnung an

und setzen den Grasfangkorb wieder ein. WARNUNG Seien Sie extrem vorsichtig, wenn Sie die Maschine zur Wartung, Reinigung oder den Transport anheben oder kippen. Das Messer ist scharf; die Messer können sich auch bewegen, wenn der Motor ausgeschaltet ist. Halten Sie alle Körperteile von dem Messer fern, während das Messer frei liegt.

WARNUNG Nach dem Loslassen des Startbügels, prüfen Sie regelmäßig nach, ob das Messer innerhalb von 3 Sekunden stoppt. WARNUNG Wenn das Gerät nicht richtig gewartet wird, kann die Lebensdauer des Werkzeugs reduziert werden, und eingebaute Sicherheitsfunktionen können nicht richtig funktionieren. Das kann dann das Potenzial für schwere Verletzungen erhöhen. Halten Sie das Produkt immer in gutem Zustand WARNUNG Stoppen Sie vor jeden Wartungsarbeiten das Produkt, lassen das Messer vollständig anhalten und ziehen den Zündkerzenstecker von der Zündkerze. Die Nichtbeachtung dieser Warnung kann zu schweren Personenschäden führen. WARNUNG Verwenden Sie zur Wartung ausschließlich Original- Ersatzteile des Herstellers. Die Benutzung ungeeignete Ersatzteile könnte Gefahren oder schweren Sachschaden entstehen lassen. GENERELLE WARTUNGSARBEITEN Sie dürfen die, die in dieser Bedienungsanleitung beschriebenen Einstellungen und Reparaturen,Deutsch

durchführen. Kontaktieren Sie Ihren autorisierten Kundendienst für andere Reparaturen. ■ Vermeiden Sie beim Reinigen der Plastikteile den Einsatz von Lösungsmitteln. Die meisten Plastikteile können durch den Gebrauch der handelsüblichen Solventen beschädigt werden, was sich auch auf ihre Leistung auswirken kann. Verwenden Sie saubere Tücher um Verunreinigungen wie Staub, Öl, Schmierstoffe usw. zu entfernen. ■ Überprüfen Sie immer wieder alle Schrauben und Bolzen auf ihren festen Sitz um eine sichere Handhabung des Rasenmähers zu gewährleisten. ■ Entfernen Sie Ansammlungen von Gras oder Blättern um den Motor und die Motorabdeckung. Wischen Sie den Rasenmäher mit einem feuchten Tuch ab. Benutzen Sie kein Wasser. ■ Überprüfen Sie den Grasfangkorb von Zeit zu Zeit auf Schäden oder Verschleiß. WARNUNG Lassen Sie niemals Bremsflüssigkeiten, Benzine, Produkte auf Erdölbasis, Rostlöser usw. mit den Plastikteilen in Kontakt geraten. Chemikalien können Plastik beschädigen, aufweichen oder zerstören, was zu schweren Verletzungen führen kann.

REINIGUNG DER UNTERSEITE DES GEHÄUSES

1. Stellen Sie den Mäher auf die höchste Schnitthöhe ein.

2. Schließen Sie einen Schlauchanschluss (nicht

mitgeliefert) an den Anschluss an dem Gehäuse.

3. Drehen Sie die Wasserzufuhr an.

4. Starten Sie den Rasenmäher und lassen ihn mit

höchster Drehzahl laufen, aber schalten Sie den Bügel für den Selbstantrieb nicht ein.

5. Lassen Sie den Motor an Ort und Stelle für ungefähr 30

6. Motor ausschalten.

7. Drehen Sie die Wasserzufuhr ab.

8. Überprüfen Sie die Unterseite des Gehäuses auf

Sauberkeit und wiederholen Sie falls gewünscht den Reinigungsvorgang. SCHMIERÖL Alle Lager in diesem Produkt sind mit ausreichend qualitativ hochwertigem Schmiermittel für die gesamte Lebensdauer unter normalen Betriebsbedingungen geölt. Es ist daher keine zusätzliche Schmierung erforderlich. WARNUNG Schützen Sie Ihre Hände immer mit dicken Handschuhen wenn Sie die Schneideelemente auswechseln müssen. Kontakt mit dem Messer könnte zu schweren Verletzungen führen.

AUSTAUSCH DER SCHNEIDEELEMENTE

Siehe Abbildung 12. Seien Sie während Einstellarbeiten an der Maschine vorsichtig, um zu verhindern, dass Ihre Finger zwischen das bewegliche Messer und feststehende Teile der Maschine gelangen. Für beste Ergebnisse muss das Messer scharf gehalten werden. Ersetzen Sie ein verbogenes oder beschädigtes Messer sofort. WARNUNG Benutzen sie nur vom Hersteller Ihres Rasenmähers zugelassene Ersatzmesser. Ein nicht vom Hersteller Ihres Rasenmähers zugelassenes Messer ist gefährlich und kann zu schweren Verletzungen, Beschädigung Ihres Rasenmähers und Erlöschen Ihrer Garantie führen. WARNUNG Entleeren Sie den Kraftstoff, bevor Sie den Mäher kippen und das Messer ersetzen.

1. Schalten Sie den Motor aus und ziehen Sie das

Zündkerzenkabel ab. Lassen Sie das Messer vollständig anhalten.

2. Drehen Sie den Rasenmäher auf eine Seite (Luftfilter

nach oben gerichtet).

3. Stecken Sie ein Stück Holz zwischen dem Schneideblatt

und dem Gehäuse um die Schneideelemente zu fixieren. ● Montage: Siehe Abbildung 12a. ● Entfernen: Siehe Abbildung 12b. HINWEIS: Verkeilen Sie das Holz nicht zwischen Messer und der Plastikabdeckung.

4. Mit Hilfe eines 16-mm-Gabel- oder Steckschlüssels

(nicht mitgeliefert), lösen Sie die Messerschraube, indem Sie sie von unten gesehen gegen den Uhrzeigersinn drehen.

5. Entfernen Sie die Messerschraube, Federring und

6. Montieren Sie das neue Schneidemesser auf der

Welle. Vergewissern Sie sich, dass es richtig installiert ist mit den runden Enden zum Mähergehäuse hin und nicht zum Untergrund hin.

7. Montieren Sie die Scheibe und Messerschraube auf die

Welle. Ziehen Sie die Schraube handfest an, indem Sie sie von unten gesehen im Uhrzeigersinn drehen. HINWEIS: Vergewissern Sie sich dass alle Teile in der Reihenfolge ausgetauscht wurden in der sie entfernt wurden.

8. Ziehen Sie die Messeschraube mit einem

Drehmomentschlüssel (nicht mitgeliefert) fest, um sicherzustellen dass die Schraube richtig angezogen ist.Deutsch

9. Das empfohlene Drehmoment für die Messerschraube

ist 40–45 Nm. HINWEIS: Schärfen Sie die Messer nicht, ersetzen Sie sie mit einem neuen Teil. Messer müssen gut ausgewuchtet sein, um Schäden und Verletzungen zu vermeiden. LUFTFILTER REINIGEN Siehe Abbildung 13. Halten Sie für optimale Leistung und lange Lebensdauer den Luftfi lter sauber.

1. Entfernen Sie die Luftfilterabdeckung, indem Sie

die Lasche nach unten drücken, während Sie die Abdeckung vorsichtig herausziehen.

2. Entfernen Sie den Luftfilter und reinigen ihn mit warmer

Seifenlauge. Spülen und vollständig trocknen lassen.

3. Tragen Sie etwas Motoröl dünn auf den Luftfilter auf,

drücken Sie es dann mit einem saugfähigen Lappen oder Papiertuch heraus.

4. Setzen Sie den Luftfilter wieder in das Luftfiltergehäuse

5. Setzen Sie die Luftfilterabdeckung wieder auf und

sichern diese. HINWEIS: Für beste Ergebnisse sollte der Filter jährlich gewechselt werden. TANKDECKEL WARNUNG Ein undichter Tankdeckel stellt eine Feuergefahr dar und muss unverzüglich ersetzt werden! Der Tankdeckel enthält einen wartungsfreien Filter und ein Rückschlagventil. Ein verstopfter Tankdeckel führt zu einer verschlechterten Motorleistung. Falls die Leistung sich verbessert, wenn der Tankdeckel gelöst wird, kann das Rückschlagventil defekt oder verstopft sein. Ersetzen Sie falls erforderlich den Tankdeckel.

WECHSELN DES MOTORÖLS

Siehe Abbildung 14. Stellen Sie sicher, dass der Treibstofftank vollständig leer ist, bevor Sie das Gerät umkippen, sonst wird Treibstoff austreten. Das Motoröl sollte nach 25 Stunden Benutzung gewechselt werden. Wechseln Sie das Öl während das Motoröl noch warm, aber nicht heiß, ist. Dadurch kann das Öl schnell und vollständig abgelassen werden.

1. Entfernen Sie den Öldeckel/Messstab.

2. Kippen Sie den Rasenmäher auf eine Seite und lassen

das Öl durch das Einfüllloch in einen zugelassenen Behälter abfließen.

3. Stellen Sie Ihren Rasenmäher aufrecht und füllen

Öl, wie in dem Kapitel Einfüllen/Überprüfen von Öl beschrieben, ein. HINWEIS: Benutztes Öl muss in einem zugelassenem Abfallbetrieb entsorgt werden. Fragen Sie Ihren Ölhändler nach weiteren Informationen.

WARTUNG DER ZÜNDKERZE

Siehe Abbildung 15. Der Elektrodenabstand der Zündkerze muss richtig eingestellt sein und frei von Ablagerungen sein, damit der Motor richtig funktioniert. Zum Überprüfen:

1. Entfernen Sie die Zündkerzenkappe.

2. Entfernen Sie Schmutz um den Fuß der Zündkerze.

3. Entfernen Sie die Zündkerze mit einem 13/16 in.

Zündkerzenschlüssel (nicht mitgeliefert).

4. Überprüfen Sie die Zündkerze auf Schäden und

reinigen Sie sie mit einer Drahtbürste, bevor sie wieder eingebaut wird. Wenn die Isolation gerissen oder abgeplatzt ist, sollte die Zündkerze ersetzt werden. HINWEIS: Nutzen Sie die empfohlene Zündkerze E6RTC als Ersatz.

5. Messen des Elektrodenabstands. Der richtige Abstand

ist 0,71 mm − 0,79 mm. Um den Abstand zu erweitern, biegen Sie vorsichtig die obere Elektrode. Zum Verkleinern des Abstands, klopfen Sie die Elektrode vorsichtig auf eine harte Fläche.

6. Setzen Sie die Zündkerze ein; schrauben Sie mit der

Hand ein, um ein Verschneiden des Gewindes zu vermeiden.

7. Mit einem Schraubenschlüssel festziehen, um die

Unterlegscheibe zu komprimieren. Wenn die Zündkerze neu ist, reichen 1/2 Drehung um die Unterlegscheibe ausreichend zu komprimieren. Wenn eine gebrauchte Zündkerze weiter verwendet wird, komprimieren Sie die Unterlegscheiben mit 1/8 bis 1/4 Drehung. HINWEIS: Eine falsche angezogene Zündkerze wird sehr heiß und könnte den Motor beschädigen.

8. Zündkerzenkappe aufstecken.

WARTUNG DES ANTRIEBS

Siehe Abbildung 16. Um eine geschmeidige Arbeitsleistung der Räder zu gewährleisten, sollten diese vor der Einlagerung gereinigt werden.

1. Entfernen Sie die Radkappe.

2. Entfernen Sie die Mutter und das Rad und legen sie

3. Entfernen Sie den Staubschutz, den Sicherungsring,

die Beilagscheibe, die Stifte und den Radantrieb. Entfernen Sie Schmutz und Staub von diesen Teilen mit einem sauberen, trockenen Tuch. Sollte es notwendig sein, können Sie für hartnäckigen Schmutz, Alkohol verwenden.Deutsch

WARNUNG Bitte benutzen Sie keine Schmiermittel für die Räder und deren Komponenten. Schmierung kann zum Versagen der Radteile bei der Benutzung führen, und dadurch Beschädigung des Rasenmähers oder Verletzungen des Benutzers verursachen.

4. Installieren Sie wieder das Antriebsgetriebe mit

den Pfeilen zum Vorderteil des Rasenmähers hin. Installieren Sie den Staubschutz, den Sicherungsring, die Beilagscheibe und die Stifte. HINWEIS: Stellen Sie sicher, dass sich die linke und die rechte Antriebseinheit in der richtigen Position befinden.

5. Installieren Sie wieder das Rad und die Mutter. Mutter

zum Sichern festziehen.

6. Setzen Sie den Raddeckel wieder auf.

Siehe Abbildung 17. WARNUNG Benutzen Sie nur vom Hersteller Ihres Rasenmähers zugelassene Ersatzräder. Die Verwendung von Rädern die nicht vom Hersteller Ihres Rasenmähers zugelassen sind, ist gefährlich und kann zu schweren Verletzungen führen.

1. Schalten Sie den Motor aus und ziehen Sie das

Zündkerzenkabel ab. Lassen Sie das Messer vollständig anhalten.

2. Entfernen Sie die Radkappe.

3. Entfernen Sie die Mutter von der Radachse und

entfernen dann das Rad.

4. Mit neuem Rad ersetzen und die Mutter festziehen.

LAGERUNG DES PRODUKTS

30 Tage oder länger ■ Sollten Sie einen Kraftstoffstabilisator benutzen, folgen Sie den Anweisungen des Herstellers für das Hinzufügen in den Kraftstofftank. Lassen Sie den Motor mindestens 10 Minuten nach der Zugabe des Stabilisators laufen, damit der Stabilisator den Vergaser erreicht. WARNUNG Lagern Sie den Rasenmäher nicht mit Benzin im Tank innerhalb eines Gebäudes, wo Dämpfe eine Flamme oder einen Funken erreichen können. ■ Wenn Sie keinen Kraftstoffstabilisator benutzen, lassen Sie den Motor laufen, bis das Benzin im Mäher vollständig aufgebraucht ist. ■ Nachdem der Motor gestoppt ist, lassen Sie das Messer vollständig anhalten und ziehen die Zündkerzenkappe. ■ Drehen Sie das Treibstoffventil auf die geschlossene Position ■ Drehen Sie den Rasenmäher auf eine Seite (mit dem Vergase nach oben) und entfernen Gasreste die sich an der Unterseite des Rasenmähers angesammelt haben. ■ Reinigen Sie die Unterseite des Gehäuses. ■ Wischen Sie den Rasenmäher mit einem trockenen Tuch sauber, ■ Überprüfen Sie alle Muttern, Bolzen, Griffe, Schrauben ob sie festsitzen. ■ Überprüfen Sie bewegliche Teile auf Beschädigungen, Brüche und Verschleiß. Lassen Sie jeden Schaden sofort beheben. ■ Lagern Sie den Rasenmäher an einem gut belüfteten Ort, der sauber, trocken und außer Reichweite von Kindern ist. ■ Lagern Sie nicht in der Nähe von ätzenden Materialien, wie zum Beispiel Dünger oder Streusalz. Um den Handgriff vor der Lagerung zu verkleinern: Siehe Abbildung 18. ■ Entfernen Sie das Starterseil aus der Führung und lassen es in den Motor einziehen. ■ Entfernen Sie den Grasfangbehälter. ■ Lösen Sie die oberen Schnellverschlüsse des oberen Griffs und klappen Sie den oberen Griff nach unten. ■ Öffnen Sie die untere Schnellverschluss-Befestigung. ■ Klappen Sie den unteren Griff vorwärts über die Kanten der Griffhalterung und stellen Sie sicher, dass die Griffhalterung den Griff unterstützt, ansonsten kann der Luftfilter beschädigt werden. ■ Schließen Sie die unteren Schnellverschlüsse und lassen Sie die Halterung den Griff unterstützen, und achten Sie darauf, die Steuerleitungen nicht zu einzuklemmen oder knicken. TRANSPORT ■ Stoppen Sie die Maschine, ziehen Sie das Zündkerzenkabel und warten bis das Messer vollständig angehalten ist. Lassen Sie den Motor abkühlen. ■ Leeren Sie den Treibstofftank, indem Sie den Motor laufen lassen, bis er stoppt. Leeren Sie das Öl, indem Sie die Anweisungen für den Ölwechsel befolgen. ■ Sichern Sie die Maschine gegen Bewegung oder Umfallen, um Verletzungen und Beschädigung der Maschine zu verhindern.Deutsch

Wartungsplan Vor jeder Verwen- dung Nach 1 Monat oder 20 Be- triebsstunden Alle 3 Monate oder 50 Be- triebsstunden Alle 6 Monate oder 100 Be- triebsstunden Alle 12 Monate oder 300 Be- triebsstunden Motoröl prüfen

Wechseln des Motoröls

Ersetzen Sie den Kraft- stofffi lter.

Zündkerze überprüfen/ einstellen

Leerlauf überprüfen/ einstellen

Ventilspiel überprüfen/ einstellen*

Treibstofftank und -fi lter reinigen*

Treibstoffschlauch überprüfen

Überprüfung auf abge- nutzte oder beschädigte Teile

Überprüfen Sie die Funktion aller Sicher- heitsschalter und dem Sicherheitsbügel

Überprüfen Sie, ob die Messer innerhalb von 3 Sekunden stoppt, nachdem der Startbügel losgelassen wurde.

• Diese Aufgaben sollten nur von einem autorisierten Kundendienst durchgeführt werden. HINWEIS: Wartungsarbeiten sollten öfter durchgeführt werden, wenn das Produkt in staubiger Umgebung benutzt wird. Wenn der Motor die maximale Betriebsstundenzahl in der Tabelle übersteigt, sollte die Wartung trotzdem gemäß den genannten Intervallen getaktet werden.Deutsch

FEHLERBEHEBUNG Problem Mögliche ursache Lösung Griff ist nicht in der richtigen Position. Griff ist falsch positioniert. Vergewissern Sie sich, dass der Stift des unteren Handgriffs in der richtigen Position eingerastet ist. Schnellverschluss nicht angezogen. Ziehen Sie die Mutter der Schnellverschlüsse nach. Mäher startet nicht. Kein Funke. Funkentester, um die Funktion der Zündkerze zu prüfen. Kein Treibstoff. Überprüfen Sie, dass das Treibstoffventil auf geöffnet gestellt ist. Füllen Sie Treibstoff in den Rasenmäher. Wenn der Rasenmäher immer noch nicht startet, kontaktieren Sie Ihren Kundenservice. Der Motor ist überfl utet. Warten Sie 15 Minuten, versuchen Sie dann wieder den Motor zu starten. Drücken Sie vor dem Startversuch nicht die Einspritzpumpe. Starterseil zieht jetzt härter als im Neuzustand. Wenden Sie sich an einen Kundendienst. Mäher ist schwer zu schieben. Hohes Gras, Rückseite des Rasenmähergehäuses und das Messer schleifen durch das hohe Gras oder die Schneidhöhe ist zu niedrig. Vergrößern Sie die Schnitthöhe. Die Radeinheit muss gereinigt werden. Reinigen Sie die Radeinheit. Rasenmäher vibriert bei hoher Geschwindigkeit Unwucht des Messers. Ersetzen Sie das Messer. Verbogene Motorwelle. Halten Sie den Motor an, ziehen den Zündkerzenstecker von der Zündkerze und überprüfen Sie auf Schäden. Lassen Sie den Schaden von einem Techniker beheben, bevor Sie den Motor erneut starten. Mäher mulcht nicht richtig. Nasses Schnittgut kann an dem Unterboden anhaften. Warten Sie vor dem Mähen bis das Gras getrocknet ist. Reinigen Sie die Unterseite des Gehäuses. Mäher fängt das Gras nicht richtig. Schnitthöhe ist zu niedrig. Vergrößern Sie die Schnitthöhe.Español

16. Filtro dell’aria

24. Variabele transmissiehendel

10. Fremdriftsstangen

23. Trinnløs gasspak

GARANTIEBEDINGUNGEN Zusätzlich zu den gesetzlichen Rechten aus dem Kauf gilt für dieses Produkt die nachstehend aufgeführte Garantie.

1. Der Garantiezeitraum beträgt für Verbraucher 24 Monate und beginnt mit

dem Datum des Kaufs. Dieses Datum muss durch eine Rechnung oder einen anderen Kaufbeleg dokumentiert werden. Dieses Produkt wurde ausschließlich zur privaten Nutzung durch Verbraucher entwickelt. Für den Fall einer professionellen bzw. kommerziellen Nutzung besteht daher keine Garantie.

2. Es besteht die Möglichkeit, für einen Teil des Sortiments der Gartenwerkzeuge

(AC/DC) den Garantiezeitraum über den oben genannten Zeitraum hinaus zu verlängern, indem der Verbraucher die Registrierung auf der Website www.ryobitools.eu durchführt. Die Berechtigung der Werkzeuge für die Garantieverlängerung ist deutlich im Geschäft und/oder auf der Verpackung beschrieben und in der Produktdokumentation erwähnt. Der Verbraucher muss das neu erworbene Gerät online innerhalb von 30 Tagen ab dem Kaufdatum registrieren. Der Verbraucher kann das Gerät zwecks Garantieverlängerung in seinem Wohnsitzland/Heimatland registrieren, wenn dieses Land auf dem Online-Registrierungsformular aufgeführt und die Option gültig ist. Darüber hinaus muss der Verbraucher seine Zustimmung zur Speicherung der Daten geben, die online eingegeben werden müssen, und er muss die allgemeinen Geschäftsbedingungen akzeptieren. Die Bestätigung der Registrierung, die per E-Mail versandt wird, und die Originalrechnung mit dem Kaufdatum gelten als Beleg für die Garantieverlängerung.

3. Die Garantie deckt alle Defekte des Geräts während des Garantiezeitraums

ab, die auf zum Zeitpunkt des Kaufs bestehende Verarbeitungs- oder Materialfehler zurückzuführen sind. Die Garantie beschränkt sich auf Reparatur und/oder Ersatz und beinhaltet keine anderen Verpichtungen, insbesondere keinen Schadenersatz für Folge- oder Nebenschäden. Die Garantie gilt nicht, wenn das Gerät fehlerhaft eingesetzt wurde, gegensätzlich zur Bedienungsanleitung eingesetzt wurde oder falsch angeschlossen wurde. Die Garantie gilt nicht für Folgendes: – Schäden am Gerät, die auf unkorrekte Wartung zurückzuführen sind – Geräte, an denen Veränderungen vorgenommen wurden – Produkte, bei denen die ursprüngliche Identifizierung (Handelsmarke, Seriennummer) unleserlich gemacht, verändert oder entfernt wurde – Schäden durch Nichtbeachtung der Bedienungsanleitung – nicht-CE-zertifizierte Geräte – Geräte, an denen durch nicht-qualifizierte Personen oder ohne vorherige Genehmigung von Techtronic Industries Reparaturversuche vorgenommen wurden – Geräte, die an unkorrekte Energiequellen (Ampere, Volt, Frequenz) angeschlossen wurden – Geräte, die mit einer fehlerhaften Treibstoffmischung (Treibstoff, Öl, Ölanteil) betrieben wurden – Schäden durch äußere Einflüsse (chemisch, physisch, Stöße) oder Fremdstoffe – normaler Verschleiß von Ersatzteilen – unangemessene Nutzung, Überlastung des Geräts – Nutzung nicht genehmigter Zubehörteile oder Ersatzteile – Regelmäßige Einstellung oder Wartungsreinigung des Vergasers – Komponenten (Ersatzteile und Zubehörteile), die natürlichem Verschleiß unterliegen, einschließlich, aber nicht begrenzt auf Service- und Wartungssets, Kohlebürsten, Lager, Spannvorrichtungen, SDS- Bohreraufnahme /Bit-Adapter, Netzkabel, Zusatzhandgriff, Transportkoffer, Schleifplatten, Staubbeutel, Staubabführungen, Filzunterlegscheiben, Bolzen und Federn von Schlagschraubern, einschließlich, aber nicht beschränkt auf Fadenköpfe, Antriebsriemen, Kupplungen, die Klingen von Heckenscheren oder Rasenmähern, Kabelstränge, Gaszüge, Zinken, Steckbolzen, Lüfter, Saug- und Gebläserohre oder Düsen, Fangsäcke und Gurte, Führungsschienen, Sägeketten, Schläuche, Verbinder, Sprühdüsen, Räder, Sprühstäbe, innere Rollen, äußere Spulen, Schneidfäden, Zündkerzen, Luftfilter, Benzin/- Ölfilter, Häcksel- Messer usw.

4. Zum Service muss das Gerät zu einer von RYOBI autorisierten Servicestation

gebracht oder dorthin gesendet werden. Die Servicestationen für die einzelnen Länder sind in der folgenden Liste aufgeführt. In einigen Ländern sendet Ihr RYOBI-Händler vor Ort das Gerät an das RYOBI-Serviceunternehmen. Beim Einsenden an die RYOBI-Servicestation sollte das Gerät sicher verpackt sein, ohne gefährliche Inhalte wie Benzin, und es sollte mit der Adresse des Absenders und einer kurzen Beschreibung des Fehlers versehen sein.

5. Eine Reparatur bzw. ein Ersatz gemäß dieser Garantie ist kostenlos. Hieraus

ergibt sich weder eine Garantieverlängerung noch der Beginn eines neuen Garantiezeitraums. Die ausgetauschten Ersatzteile oder Werkzeuge gehen in unser Eigentum über.In einigen Ländern müssen die Zustellgebühren oder die Versandkosten vom Absender gezahlt werden. Ihre gesetzlichen Rechte aus dem Kauf des Geräts bleiben hiervon unberührt.

6. Diese Garantie gilt in der Europäischen Union, der Schweiz, Island, Norwegen,

Liechtenstein, der Türkei und Russland. Bitte wenden Sie sich außerhalb dieser Gebiete an Ihren autorisierten RYOBI-Händler, um festzustellen, ob eine andere Garantie gilt. AUTORISIERTER KUNDENDIENST Besuchen Sie http://de.ryobitools.eu/header/service-and-support/service-agents, um einen autorisierten Kundendienst in Ihrer Nähe zu nden.

KONFORMITÄTSERKLÄRUNG

Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany Hiermit erklären wir, dass die Produkte Benzinrasenmäher Marke: RYOBI Modellnummer: RLM53190YV Seriennummernbereich: 46255902000001 - 46255902999999 mit den folgenden europäischen Richtlinien und harmonisierten Normen entspricht 2006/42/EC, 2000/14/EC, 2005/88/EC, 2016/1628/EU, 2011/65/EU, 2014/30/ EU, EN ISO 5395-1:2013+A1:2018, EN ISO 5395-2:2013 +A1:2016+A2:2017,

EN ISO 14982:2009, EN 50581:2012

Gemessener Schallleistungspegel: 94,39 dB (A) Garantierter Schallleistungspegel: 98,0 dB (A) Konformitätsbeurteilungsmethode zu Anhang VI Richtlinie 2000/14/EC wie durch 2005/88/EC. Name der benannten Stelle:

SOCIETE NATIONALE DE CERTIFICATION ET

D’HOMOLOGATION S.À.R.L. (SNCH) Adresse der benannten Stelle: 11, Route de Luxembourg, L-5230 Sandweiler Sven Eschrich Generaldirektor Technik - TTI Outdoor Power Division Jan. 01, 2018 Autorisiert die technische Datei zu erstellen: Alexander Krug, Geschäftsführer Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany
