KULLANIM KILAVUZU RLM53190YV RYOBI

1. Fjern tennpluggdekslet.

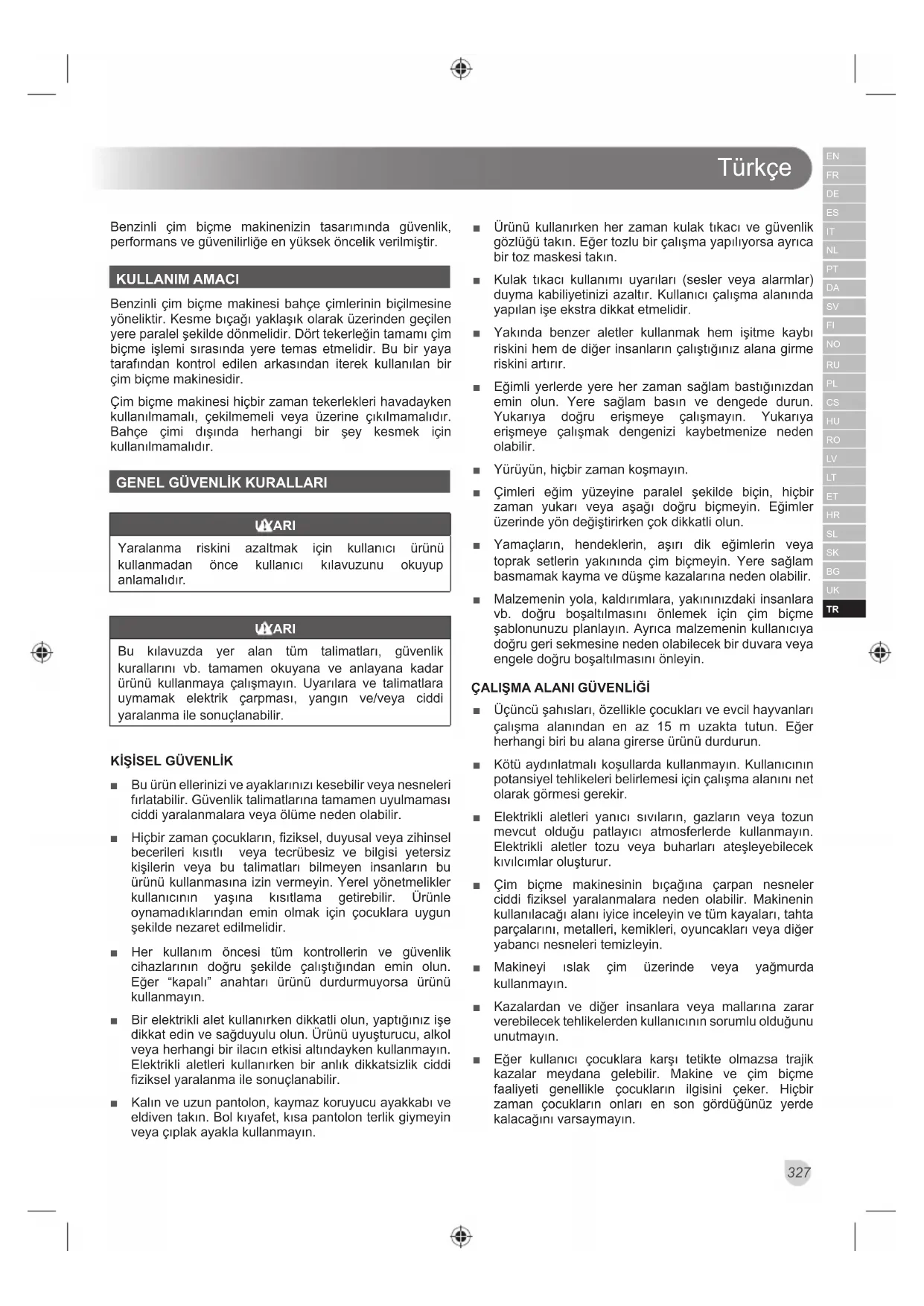

Benzinli çim biçme makinenizin tasarımında güvenlik, performans ve güvenilirliğe en yüksek öncelik verilmiştir. KULLANIM AMACI Benzinli çim biçme makinesi bahçe çimlerinin biçilmesine yöneliktir. Kesme bıçağı yaklaşık olarak üzerinden geçilen yere paralel şekilde dönmelidir. Dört tekerleğin tamamı çim biçme işlemi sırasında yere temas etmelidir. Bu bir yaya tarafından kontrol edilen arkasından iterek kullanılan bir çim biçme makinesidir. Çim biçme makinesi hiçbir zaman tekerlekleri havadayken kullanılmamalı, çekilmemeli veya üzerine çıkılmamalıdır. Bahçe çimi dışında herhangi bir şey kesmek için kullanılmamalıdır.

GENEL GÜVENLİK KURALLARI

UYARI Yaralanma riskini azaltmak için kullanıcı ürünü kullanmadan önce kullanıcı kılavuzunu okuyup anlamalıdır. UYARI Bu kılavuzda yer alan tüm talimatları, güvenlik kurallarını vb. tamamen okuyana ve anlayana kadar ürünü kullanmaya çalışmayın. Uyarılara ve talimatlara uymamak elektrik çarpması, yangın ve/veya ciddi yaralanma ile sonuçlanabilir.

■ Bu ürün ellerinizi ve ayaklarınızı kesebilir veya nesneleri fırlatabilir. Güvenlik talimatlarına tamamen uyulmaması ciddi yaralanmalara veya ölüme neden olabilir. ■ Hiçbir zaman çocukların, fiziksel, duyusal veya zihinsel becerileri kısıtlı veya tecrübesiz ve bilgisi yetersiz kişilerin veya bu talimatları bilmeyen insanların bu ürünü kullanmasına izin vermeyin. Yerel yönetmelikler kullanıcının yaşına kısıtlama getirebilir. Ürünle oynamadıklarından emin olmak için çocuklara uygun şekilde nezaret edilmelidir. ■ Her kullanım öncesi tüm kontrollerin ve güvenlik cihazlarının doğru şekilde çalıştığından emin olun. Eğer “kapalı” anahtarı ürünü durdurmuyorsa ürünü kullanmayın. ■ Bir elektrikli alet kullanırken dikkatli olun, yaptığınız işe dikkat edin ve sağduyulu olun. Ürünü uyuşturucu, alkol veya herhangi bir ilacın etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken bir anlık dikkatsizlik ciddi fiziksel yaralanma ile sonuçlanabilir. ■ Kalın ve uzun pantolon, kaymaz koruyucu ayakkabı ve eldiven takın. Bol kıyafet, kısa pantolon terlik giymeyin veya çıplak ayakla kullanmayın. ■ Ürünü kullanırken her zaman kulak tıkacı ve güvenlik gözlüğü takın. Eğer tozlu bir çalışma yapılıyorsa ayrıca bir toz maskesi takın. ■ Kulak tıkacı kullanımı uyarıları (sesler veya alarmlar) duyma kabiliyetinizi azaltır. Kullanıcı çalışma alanında yapılan işe ekstra dikkat etmelidir. ■ Yakında benzer aletler kullanmak hem işitme kaybı riskini hem de diğer insanların çalıştığınız alana girme riskini artırır. ■ Eğimli yerlerde yere her zaman sağlam bastığınızdan emin olun. Yere sağlam basın ve dengede durun. Yukarıya doğru erişmeye çalışmayın. Yukarıya erişmeye çalışmak dengenizi kaybetmenize neden olabilir. ■ Yürüyün, hiçbir zaman koşmayın. ■ Çimleri eğim yüzeyine paralel şekilde biçin, hiçbir zaman yukarı veya aşağı doğru biçmeyin. Eğimler üzerinde yön değiştirirken çok dikkatli olun. ■ Yamaçların, hendeklerin, aşırı dik eğimlerin veya toprak setlerin yakınında çim biçmeyin. Yere sağlam basmamak kayma ve düşme kazalarına neden olabilir. ■ Malzemenin yola, kaldırımlara, yakınınızdaki insanlara vb. doğru boşaltılmasını önlemek için çim biçme şablonunuzu planlayın. Ayrıca malzemenin kullanıcıya doğru geri sekmesine neden olabilecek bir duvara veya engele doğru boşaltılmasını önleyin.

ÇALIŞMA ALANI GÜVENLİĞİ

■ Üçüncü şahısları, özellikle çocukları ve evcil hayvanları çalışma alanından en az 15 m uzakta tutun. Eğer herhangi biri bu alana girerse ürünü durdurun. ■ Kötü aydınlatmalı koşullarda kullanmayın. Kullanıcının potansiyel tehlikeleri belirlemesi için çalışma alanını net olarak görmesi gerekir. ■ Elektrikli aletleri yanıcı sıvıların, gazların veya tozun mevcut olduğu patlayıcı atmosferlerde kullanmayın. Elektrikli aletler tozu veya buharları ateşleyebilecek kıvılcımlar oluşturur. ■ Çim biçme makinesinin bıçağına çarpan nesneler ciddi fiziksel yaralanmalara neden olabilir. Makinenin kullanılacağı alanı iyice inceleyin ve tüm kayaları, tahta parçalarını, metalleri, kemikleri, oyuncakları veya diğer yabancı nesneleri temizleyin. ■ Makineyi ıslak çim üzerinde veya yağmurda kullanmayın. ■ Kazalardan ve diğer insanlara veya mallarına zarar verebilecek tehlikelerden kullanıcının sorumlu olduğunu unutmayın. ■ Eğer kullanıcı çocuklara karşı tetikte olmazsa trajik kazalar meydana gelebilir. Makine ve çim biçme faaliyeti genellikle çocukların ilgisini çeker. Hiçbir zaman çocukların onları en son gördüğünüz yerde kalacağını varsaymayın.Türkçe

■ Çocukları çim biçme alanından uzaklaştırın ve kullanıcı dışında sorumlu bir yetişkinin gözetimine emanet edin. ■ Kapalı köşelere, bodur ağaçlara, ağaçlara veya görüşünüzü engelleyebilecek diğer nesnelere yaklaşırken daha dikkatli olun. ■ Çalışma alanını temiz tutun. Dağınık veya karanlık alanlar kazaya davetiye çıkartır. ÇİM BİÇME MAKİNESİ GÜVENLİK UYARILARI ■ Kullanmadan önce bıçakların, bıçak cıvatalarının ve kesici düzeneğinin aşınmadığından veya zarar görmediğinden emin olmak için her zaman görsel olarak inceleyin. Ürünü her kullanım öncesi ve sık sık kontrol edin. ■ Dengeyi korumak için aşınmış veya hasarlı bileşenleri takım olarak değiştirin. ■ Ürünün güvenli çalışma durumunda olduğundan emin olmak için tüm somunların, cıvataların ve vidaların doğru sıkılıkta sık aralıklarla takıldığını kontrol edin. ■ Çim toplama sepetini aşınmaya, delinmeye veya şekil bozulmasına karşı sık sık kontrol edin. Bu, nesnelerin kullanıcıya doğru fırlatılmasına neden olabilir. ■ Ürünü kullanmadan önce aşınan veya zarar göre parçaları değiştirin. ■ Güç kolu serbest bırakıldığında motoru durdurmuyorsa çim biçme makinesini asla kullanmayın. ■ Ürün tüm çim toplama sepeti veya kendinden kapanan boşaltma ağzı koruması yerinde değilken kullanılmamalıdır. ■ Ürünü kötü hava koşullarında, özellikle yıldırım düşme riski varken kullanmaktan kaçının. ■ Ürünü zorlamayın. Tasarlandığı hızda çalışmayı daha iyi ve daha güvenli bir şekilde yapacaktır. ■ Çim biçme makinesini aşırı yüklemeyin. Uzun kalın çimleri biçmek motor hızının düğmesine veya gücün kesilmesine neden olabilir. Uzun kalın çimleri biçerken önce daha yükseğe ayarlanan bir kesim yükseliğinde kesim yapmak yükün azaltılmasına yardımcı olacaktır. Bkz. Bıçak yüksekliğinin ayarlanması. ■ Asfalt kaplı yüzeylere geldiğinizde bıçağı durdurun. ■ Mutlaka gerekli olduğu durumlar dışında çim biçme makinesini geriye doğru çekmeyin. Makineyi bir duvardan veya engelden geriye doğru çekip uzaklaştırmanız gerekirse makinenin ayağınızın üzerine devrilmesini veya üzerinden geçmesini önlemek için önce aşağı ve geriye doğru bakın. ■ Eğer ürün çim dışında yüzeylere gelindiğinde taşınması için yatırılmışsa ve ürün biçilecek alandan veya biçilecek alana taşınırken bıçağı/bıçakları durdurun. ■ Ürünü hiçbir zaman kusurlu korumalar veya siperlerle birlikte veya güvenlik cihazları, örneğin artık toplayıcı, yerinde değilken kullanmayın. ■ Motoru talimatlara göre dikkatli bir şekilde çalıştırın ve ellerinizi ve ayaklarınızı kesme alanından uzak tutun. Boşaltma ağzını daima temiz tutun. ■ Çim biçme makinesini hiçbir zaman motor çalışırken kaldırmayın veya taşımayın. ■ Deliklerden, oluklardan, tümseklerden, kayalardan, temel kazıklarından veya diğer gizli nesnelerden kaçının. Düz olmayan araziler kayma ve düşme kazalarına neden olabilir. ■ Ürün kullanılmadığı zaman iyi havalandırılan, kuru, çocukların erişemeyeceği kilitli bir yerde depolanmalıdır. ■ Üreticinin aksesuarların doğru kullanımı ve montajı ile ilgili talimatlarına uyun. Sadece üretici tarafından onaylanmış aksesuarları kullanın. ■ Motoru tehlikeli karbonmonoksit dumanının birikebileceği kapalı bir alanda çalıştırmayın. ■ Motor regülatör ayarlarını değiştirmeyin veya motoru aşırı hızlı çalıştırmayın. ■ Motoru çalıştırırken veya motor çalışırken ürünü eğmeyin. Bu bıçağı açığa çıkartır ve nesnelerin fırlama ihtimalini artırır. ■ Boşaltma kanalının önünde dururken motoru çalıştırmayın. ■ Aşağıdaki durumlarda motoru durdurun, buji kablosunu ayırın ve bıçakların tamamen durmasını ve soğumasını bekleyin: ● ürün gözetimsiz bırakıldığında ● tıkanıklığı gidermeden veya tıkalı kanalı açmadan önce ● ürünü kontrol etmeden, bakım veya başka bir çalışma yapmadan önce ● yabancı bir nesneye çarptıktan sonra; cihazı hasara karşı inceleyin ve makineyi yeniden çalıştırmadan ve kullanmadan önce gerekli onarımları yapın. ● çim toplama sepetini boşaltmadan önce ● yakıt doldurmadan önce ■ eğer ürünler anormal şekilde titremeye başlarsa (derhal inceleyin) ● Hasara karşı kontrol edin; ● tüm hasarlı parçaları değiştirin veya onarın ● Herhangi bir gevşek parçaya karşı kontrol edin ve sıkın; ■ Eğer ürün yabancı bir nesneye çarparsa şu adımları izleyin: ● Motoru durdurun ve buji kablosunu ayırın. ● Ürünü ve çim toplama sepetini hasara karşı bütünüyle inceleyin. ● Ürünü yeniden çalıştırmadan ve kullanmaya devam etmeden önce hasarları onarın. ■ Motoru durdurun ve depolamadan önce soğumasını bekleyin. ■ Yangın riskini azaltmak için motoru, susturucuyu ve benzin depolama alanlarını çimden, yapraklardan ve aşırı gresten uzak tutun.Türkçe

■ Eğer yakıt deposunun boşaltılması gerekiyorsa bunu açık alanda yapın. ■ Herhangi bir ayar yapmadan, ürünü taşımadan veya depolamadan önce bujiyi ayırın. Bu gibi önleyici güvenlik tedbirleri elektrikli aletin kazara çalışma riskini azaltır. ■ Bu ürün son derece gürültülüdür ve eğer maruz kalma sürenizi sınırlandırma, gürültüyü azaltma ve kulak tıkacı takma önlemlerine sıkı bir şekilde uyulmazsa kalıcı işitme kaybına neden olabilir. SERVİS ■ Ürün üzerindeki bakım çalışmaları sadece nitelikli onarım personeli tarafından yapılmalıdır. Niteliksiz personel tarafından yapılan servis veya bakım çalışmaları kullanıcının yaralanma veya ürünün hasar görme riski ile sonuçlanabilir. ■ Servis yapılırken sadece aynı yedek parçaları kullanın. İzin verilmeyen parçaların kullanılması kullanıcı için ciddi yaralanma veya üründe hasar riski oluşturabilir. NOT: Bakım çalışmalarını bu kılavuzda açıklandığı şekilde gerçekleştirebilirsiniz. Servis için ürünü onarım amacıyla size en yakın yetkı

’ne göndermenizi öneriyoruz. Bu kılavuzu ileride başvurmak üzere saklayın. Sık sık bunlara başvurun ve bunları diğer kullanıcıları bilgilendirmek için kullanın. Eğer bu aleti başka bir ki şiye kiralarsanız talimatları da beraberinde verin. SEMBOLLER Bu alet üzerinde aşağıdaki sembollerden bazıları kullanılmış olabilir. Lütfen bunları inceleyin ve anlamlarını öğrenin. Bu sembolleri doğru yorumlamak aleti daha iyi ve daha güvenli kullanmanızı sağlayacaktır. Güvenliğiniz ile ilgili önlemler. Yaralanma riskini azaltmak için kullanıcı ürünü kullanmadan önce kullanıcı kılavuzunu okuyup anlamalıdır. Tüm uzuvlarınızı ve kıyafetlerinizi kayışlardan veya diğer hareketli parçalardan uzak tutun. Yaralanmaktan kaçınmak için her zaman hareketli parçalardan uzak durun. Çalışma alanını tellerden arındırın. Aksi hâlde ciddi yaralanmaya neden olabilir.

Tehlike! Ellerinizi ve ayaklarınızı uzak tutun. Sadece bu kılavuzda açıklandığı şekilde ayar veya onarım yapabilirsiniz. Diğer onarımlar için yetkili servis temsilcisini arayın. Ellerinizi bıçaklardan uzak tutun. Sekme Tehlikesi. Etraftaki herkesi, çocukları ve evcil hayvanları en az 15 m uzakta tutun. Yaralanma veya hasar riskini azaltmak için herhangi bir sıcak yüzeye temas etmekten kaçının. Yakıt deposunu doldururken veya yakıt taşırken sigara içmeyin ve açık alevlerden ve kıvılcımlardan uzak durun. Çimleri çim toplama sepeti boşken biçin Çim toplama sepeti dolduğunda çim biçmeyi bırakın. Sıcak metal yüzeye dokunmayın. Keskin bıçağa dikkat edin. Motor kapatıldıktan sonra bıçaklar dönmeye devam eder. Bakım yapmadan önce buji lokmasını sökün. Basıncı tahliye etmek ve yakıtın kapağın etrafından kaçmasını önlemek için yakıt kapağını yavaşça gevşetin. Benzini depoya dikkatli bir şekilde dökün. Değişken hızlı gaz kelebeği kolunu en yüksek hıza ayarlayın Hortum puarına 3 kez basın. Güç kolunu kulba doğru aşağı basılı tutun. Motor çalışana kadar marş kablosunu çekin. Çimleri eğim yüzeyine paralel şekilde biçin. Çimleri yukarı ve aşağı doğru biçmekten kaçının.Türkçe

Dönen bıçağın fırlatabileceği nesneleri temizleyin. Yakında duran kişileri makineden güvenli bir uzaklıkta tutun. Yakıt ve yakıt buharları patlayıcıdır ve ciddi yanıklara veya ölüme neden olabilir. Yakıt ve yakıt buharları son derece yanıcı ve patlayıcıdır. Yangın ciddi yanıklara veya ölüme neden olabilir. 87 oktan ([R+M]/2) veya daha yüksek oktanlı motorlu taşıtlarda kullanıma yönelik kurşunsuz benzin kullanın. SAE 30 veya 10W-30 API-SJ ağırlıklı yağ kullanın. Ürünün satın alındığı AB ülkesindeki tüm düzenleyici standartlara uygundur. EurAsian Uygunluk İşareti Ukrayna uygunluk işareti.

Motoru çalışır durumda tutmak için güç kolunu kulba doğru aşağı basılı tutun. Ürünü durdurmak için güç kolunu serbest bırakın.

Kendinden tahrik: Tahrik kontrol kolu gidona doğru çekildiğimde çim biçme makinesi kendi kendine hareket etmeye başlayacaktır. Güvenceli ses gücü seviyesi 98 dB’dir. Ürünü durdurun. Yakıt valfi ni açıp kapatın Değişken hızlı gaz kelebeği kolu Değişken hızlı vites kolu RAC409 Yedek bıçak parça numarası.

Ürün belirtilen şekilde kullanıldığında bile belirli artık risk faktörlerini tamamen ortadan kaldırmak mümkün değildir. Kullanım sırasında aşağıdaki tehlikeler ortaya çıkabilir ve kullanıcının aşağıdaki durumları önlemek için özellikle dikkatli olması gerekir: ■ Titreşim nedeniyle yaralanma. İş için her zaman doğru aleti kullanın, belirtilen saplardan tutun; çalışma ve maruz kalma süresini sınırlandırın. ■ Gürültüye maruz kalma nedeniyle işitme kaybı meydana gelebilir. Kulak tıkacı takın ve maruz kalma süresini sınırlandırın. ■ Kesme aletlerine temas nedeniyle yaralanma ■ Fırlayan birikinti nedeniyle yaralanma

El aletlerinden kaynaklanan titreşimlerin belirli kişilerde Raynaud Sendromu adı verilen bir durumu etkilediği bildirilmiştir. Semptomlar içerisinde parmaklarda genellikle soğuğa maruz kaldığında açığa çıkan karıncalanma, hissizlik ve ağarma yer bulunabilir. Kalıtımsal faktörler, soğuğa ve neme maruz kalma, diyet, sigara içme ve çalışma uygulamalarının hepsinin bu semptomların gelişimini etkilediği düşünülmektedir. Titreşim etkilerini azaltmak için kullanıcı tarafından alınabilecek önlemler vardır: ■ Soğuk havada vücut ısınızı koruyun. Ürünü kullanırken ellerinizi ve bileklerinizi sıcak tutmak için eldiven giyin. Soğuk havanın Raynaud Sendromu’nu etkileyen önemli bir faktör olduğu bildirilmiştir. ■ Her kullanım süresinden sonra kan dolaşımını artırmak için egzersiz yapın.Türkçe

■ Sık çalışma molası verin. Günlük maruz kalma miktarını sınırlayın. Eğer bu durumla ilgili herhangi bir semptom görürseniz çalışmayı derhal bırakın ve doktorunuza başvurun. UYARI Ürünün uzun süre kullanılması nedeniyle yaralanmalar meydana gelebilir veya kötüleşebilir. Herhangi bir alet uzun süre kullanıldığında düzenli molalar verdiğinizden emin olun. UYARI Ciddi fi ziksel yaralanmaları önlemek için kullanıcı kılavuzunu tamamen okuyup anlayana kadar bu ürünü kullanmaya çalışmayın. Eğer kullanıcı kılavuzundaki uyarıları ve talimatları anlamadıysanız bu ürünü kullanmayın. Yardım için yetkili servis merkezini arayın. TANIM Bakınız şekil 1.

1. Yan boşaltma deflektörü

5. Yağ Kapağı/Seviye Ölçüm Çubuğu

6. Yükseklik Ayar Kolu

7. Hızlı serbest bırakma mekanizması sabitleyicisi

10. Kendinden tahrik halkası

11. İp kılavuz somunu

12. Arka Boşaltma Kapağı

13. Çim toplama sepeti

19. Yan boşaltma kapağı

20. Yan boşaltma deflektörü kancaları

21. Yan boşaltma kapağı ağzı

22. Buji toz lastiği

23. Değişken hızlı gaz kelebeği kolu

24. Değişken hızlı vites kolu

26. Kilitleme mekanizması

MONTAJ PAKETTEN ÇİKARMA Ürünün monte edilmesi gerekir. ■ Nakliye sırasında hiçbir kırık veya hasarın meydana gelmediğinden emin olmak için ürünü dikkatli bir şekilde inceleyin. ■ Herhangi bir parça hasar görmüşse veya eksikse lütfen yardım için Müşteri Hizmetlerini arayın. UYARI Herhangi bir parça hasarlıysa veya eksikse parçalar yerine takılana kadar bu aleti kullanmayın. Hasarlı veya parçaları eksik bir ürünü kullanmak ciddi fiziksel yaralanmalara neden olabilir. UYARI Bu alette değişiklik yapmaya veya bu aletle kullanılması önerilmeyen herhangi bir aksesuar takmaya çalışmayın. Bu tür herhangi bir değişiklik veya modifikasyon olası ciddi fiziksel yaralanmaya neden olabilecek tehlikeli bir durumla sonuçlanabilir. UYARI Çim biçme makinesi güvenlik sistemleri veya özellikleri ile oynanmamalı veya devre dışı bırakılmamalıdır. UYARI Çim biçme makinesi çalışırken hiçbir zaman herhangi bir aksesuar takmayın veya ayar yapmayın. Motoru durdurmamak ciddi fi ziksel yaralanmaya neden olabilir. UYARI Ciddi fi ziksel yaralanmaya neden olabilecek şekilde kazara çalışmasını önlemek için parçaları monte ederken motor buji kablosunu her zaman bujiden ayırın. UYARI Ürünü hiçbir zaman güvenlik koruması yerinde ve iyi durumda değilken kullanmayın. Güvenlik cihazları hasarlıyken ürünü hiçbir zaman kullanmayın. Hasarlı veya parçaları eksik bir ürünü kullanmak ciddi fiziksel yaralanmalara neden olabilir. KULBUN TAKILMASI Bakınız şekil 2.

1. Kulpları doğru çalışma konumuna yerleştirin. Alt

kulp üzerindeki kilit piminin askı aparatının deliğine yerleştirildiğinden emin olun.

2. Hızlı serbest bırakma mekanizması sabitleyicilerini

yerleştirin ve hızlı serbest bırakma topuzlarını sabitlemek için sıkın. NOT: Kabloyu sıkıştırmayın.

3. Kılavuz içindeki marş ipini kulba yerleştirin.

4. Çim toplama sepetini veya malçlama tapasını takın.Türkçe

MALÇLAMA TAPASININ TAKILMASI (MALÇLAMA ÇA- LIŞMASI İÇİN) Bakınız şekil 3. NOT: Malçlama tapası kullanıldığında çim toplama sepetini takmayın.

1. Arka boşaltma kapağını kaldırıp bu hâlde tutun.

2. Malçlama tapasını kulbundan tutun ve hafif açılı şekilde

gösterildiği gibi yerleştirin.

3. Malçlama tapasını sıkı bir şekilde yerine itin.

4. Arka boşaltma kapağını indirin.

ÇİM TOPLAMA SEPETİNİN MONTE EDİLMESİ

1. Plastik klipsleri metal çerçeve üzerinde kaydırın.

2. Çim toplama sepetinin geri kalan parçalarını yerine

LAMA ÇALIŞMASI İÇİN) Bakınız şekil 4. NOT: Çim toplama sepetini kullanırken yan boşaltma defl ektörünü veya malçlama tapasını takmayın. Ayrıca yan boşaltma kapağının sıkı şekilde kapatıldığından emin olun.

1. Arka boşaltma kapağını kaldırın.

2. Toz toplama sepetini kulbundan tutarak kaldırın

ve çim toplama sepeti çerçevesinin arka kapağın menteşe çubuğuna oturtulması için arka kapağın altına yerleştirin.

3. Arka kapağı serbest bırakın. Doğru şekilde tak

ıldığında çim toplama sepetindeki kancalar sıkı bir şekilde arka kapağın menteşe çubuğunun üzerine dayanır.

4. Arka kapağın çim toplama sepeti üzerine tamamen

geçtiğinden emin olun. Arka kapak ve çim toplama sepeti arasında boşluk olmadığından emin olun. YAN BOŞALTMA DEFLEKTÖRÜNÜN TAKILMASI (YAN BOŞALTMA ÇALIŞMASI İÇİN) Bakınız şekil 9. NOT: Yan boşaltma defl ektörü kullanıldığında çim toplama sepetini takmayın. Malçlama tapası takılı kalmalıdır. NOT: Yan tahliye refl ektörü kullanılmadığı zaman, yan tahliye kapağının kilitli konumda bulunduğundan emin olun.

1. Bir elinizle kilit mekanizmasını aşağı bastırırken, diğer

elinizle yan tahliye kapağını açın.

2. Deflektördeki kancaları kapağın altındaki menteşe

çubuğu ile aynı hizaya getirin.

3. Kancalar malçlama kapağı menteşe çubuğunun

üzerine sabitlenene kadar deflektörü indirin.

4. Deflektör ve yan boşaltma kapağını serbest bırakın.

NOT: Her kullanımdan sonra, kilitleme mekanizmasını temizleyip, gerektiği gibi iş görüp görmediğini kontrol edin. KULLANİM

YAKIT VE YAKIT DOLUMU

UYARI Yakıtı her zaman dikkatli bir şekilde taşıyın, son derece yanıcıdır. ■ Yeni yakıt kullanın. ■ Yakıtı özellikle bu amaç için tasarlanmış konteynerlerde saklayın. ■ Her zaman kıvılcımın ve alevin olmadığı açık alanda yakıt dolumu yapın. Yakıt buharını solumayın. Sigara içmeyin! Yakıt deposunu doldururken veya yakıt taşırken sigara içmeyin ve açık alevlerden ve kıvılcımlardan uzak durun. ■ Benzinin veya yağın cildinizle temas etmesine izin vermeyin. ■ Benzini ve yağı gözlerinizden uzak tutun. Benzin veya yağ gözlerinizle temas ederse derhal temiz suyla yıkayın. Eğer tahriş devam ediyorsa derhal bir doktora başvurun. ■ Dökülen benzini derhal temizleyin. DEPONUN DOLDURULMASI Bakınız şekil 5. UYARI Yakıt doldurmadan önce her zaman motoru kapatın ve 5 dakika soğumasını bekleyin. Motor çalışırken veya motor sıcakken hiçbir zaman yakıt deposunun kapağını çıkartmayın veya yakıt eklemeyin. Motoru çalıştırmadan önce yakıt dolum yerinden en az 9 m uzaklaştırın. Sigara içmeyin! Bu uyarıya dikkat etmemek ciddi yaralanma ile sonuçlanabilir. UYARI Depoyu aşırı doldurmayın. Yakıtı deposunu yakıt boğazının üst kısmının 25 mm altına kadar doldurun. Yakıt doldurduktan sonra yakıt sızıntısına ve yangın vb. riskine neden olabileceği için çim biçme makinesini hiçbir zaman 25 dereceden fazla yatırmayın.

1. Kirlenmeyi önlemek için yakıt kapağının etrafındaki

2. Basıncı tahliye etmek ve yakıtın kapağın etrafından

kaçmasını önlemek için yakıt kapağını yavaşça gevşetin. Kapağı temiz bir yüzeye yaslayın.

3. Benzini depoya dikkatli bir ş

ekilde dökün. Dökülmesini önleyin.

4. Contayı kontrol edin ve temizleyin. Tüm yakıt deposu

ve konteyner kapaklarını sıkı bir şekilde yerine takın.Türkçe

5. Dökülen yakıtı silin. Motoru çalıştırmadan önce yakıt

dolum yerinden en az 9 m uzaklaştırın. NOT: İlk kullanım sırasında ve sonrasında yeni bir motordan duman çıkması normaldir.

MOTOR YAĞI EKLEME/KONTROL ETME

Bakınız şekil 5. Motor yağının motor performansı ve kullanım ömrü üzerinde büyük bir etkisi vardır. Genel, her sıcaklıkta kullanım için SAE 10W-30 önerilmektedir. Her zaman API servis sınıfl andırması SJ gereksinimlerini karşılayan veya daha üstün bir 4 zamanlı motor yağı kullanın. NOT: Temizleyici olmayan veya 2 zamanlı motor yağları motora zarar verecektir ve kullanılmamalıdır. Motor yağı eklemek için:

1. Çim biçme makinesinin düz olduğundan ve yağ

kapağının/seviye ölçüm çubuğunun etrafındaki alanın temiz olduğundan emin olun.

2. Kapağı ve contayı yağ şişesinden çıkartın.

3. Yağ kapağını/seviye ölçüm çubuğunu saat yönünün

tersine 90° çevirerek açın. Yağ kapağını/seviye ölçüm çubuğunu sökün.

4. Yavaşça yağ ekleyin. Seviye ölçüm çubuğu üzerindeki

“Dolu” çizgisine kadar doldurun. Depoyu aşırı doldurmayın. NOT: Yağ seviyesini kontrol ederken seviye ölçüm çubuğunu yağ dolum deliğinin içine yerleştirin ama vidalamayın.

/seviye ölçüm çubuğunu yeniden takın ve saat yönünde 90° çevirerek sabitleyin. Motor yağını kontrol etmek için: ■ Çim biçme makinesinin düz olduğundan ve yağ kapağının/seviye ölçüm çubuğunun etrafındaki alanın temiz olduğundan emin olun. ■ Yağ kapağını/seviye ölçüm çubuğunu sökün. Silerek temizleyin ve yağ dolum deliğine yeniden takın ama vidalamayın. ■ Yağ kapağını/seviye ölçüm çubuğunu tekrar çıkartın ve yağ seviyesini kontrol edin. Gerektiği kadar yağ ekleyin. ÇİM BİÇME MAKİNESİNİN ÇALIŞTIRILMASI/DURDU- RULMASI. Bakınız şekil 5. UYARI Motoru hiçbir zaman kapalı veya kötü havalandırılan bir alanda çalıştırmayın; egzoz dumanının solunması ölüme neden olabilir. NOT: Motor bir kesme valfi ile donatılmıştır. Çim biçme işlemi tamamlandığında yakıtı kesin. Motoru çalıştırırken.

1. Yakıt valfini açın.

2. Değişken hızlı gaz kelebeği kolunu en yüksek hıza

3. Hortum puarına 3 kez basın.

NOT: Motor zaten birkaç dakikadır çalışıyorsa genellikle bu adımın yerine getirilmesi gerekmez.

4. Güç kolunu kulba doğru aşağı basılı tutun.

5. Motor çalışana kadar marş kolunu çekin. İpin geri

sekmemesi için marş kablosunu yavaşça serbest bırakın. NOT: Daha soğuk havalarda hazırlık adımlarının tekrar edilmesi gerekebilir. Daha sıcak havalarda aşırı hazırlık taşmaya ve motorun çalışmamasına neden olabilir. Motoru sıvı basarsa çalıştırmayı denemeden önce birkaç dakika bekleyin ve hazırlık adımlarını tekrarlamayın. Motoru durdurun.

1. Güç kolunu serbest bırakın ve motorun tamamen

2. Yakıt valfini kapatın.

DEĞİŞKEN HIZLI GAZ KELEBEĞİNİN KULLANILMASI Bakınız şekil 19. ■ Kulp üzerindeki değişken hızlı gaz kelebeği kolu kullanıcının sadece motor hızını değiştirmesine izin verir ve çim biçme makinesini çalıştırırken ve çimleri keserken en yüksek hıza ayarlanmalıdır. ■ Değişken hızlı gaz kelebeği kolu motoru durdurmaz. Motoru durdurmak için kulp üzerindeki güç kolu serbest bırakılmalıdır. DEĞİŞKEN HIZLI VİTESİN KULLANILMASI Bakınız şekil 20. ■ Kulp üzerindeki değişken hızlı vites kolu kullanıcının vites hızını değiştirmesine izin verir. ■ Ürün çalışmıyorsa kolun konumunu değiştirmeyin; aksi takdirde kol zarar görebilir. ■ Daha uzun çimler için vites hızını düşürün ve motor hızını artırın.

Bakınız şekil 6. ■ Kendinden itmek için: Güç koluna basılı tutarken kendinden tahrik halkasını yavaşça kulba doğru çekin. Tekerlek tahrikini durdurmak için kendinden tahrik halkasını serbest bırakın. ■ Elle itmek için: Güç koluna basılı tutun. Kendinden tahrik halkasını tutturmayın. NOT: Kendinden tahrik halkası tutturulduğunda ürün çalışmaya başlar. BIÇAK YÜKSEKLİĞİNİN AYARLANMASI Bakınız şekil 7. Sevkiyat sırasında çim biçme makinesi üzerindeki tekerlekler alçak kesim konumuna ayarlıdır. Çim biçmeTürkçe

makinesini ilk kez kullanmadan önce kesme konumunu çimleriniz için en uygun yüksekliğe ayarlayın. Ortalama çim seviyesi soğuk aylarda 38 mm ila 50 m ve sıcak havalarda 50 mm ila 76 mm arasında olmalıdır. Bıçak yüksekliğini ayarlamak için: ■ Çim biçme makinesini durdurun ve bıçağın tamamen durmasını bekleyin. ■ Bıçak yüksekliğini artırmak için yükseklik ayar kolunu tutun ve çim biçme makinesinin arkasına doğru çekin. ■ Bıçak yüksekliğini artırmak için yükseklik ayar kolunu tutun ve çim biçme makinesinin önüne doğru çekin. KULP YÜKSEKLİĞİNİN VE AÇISININ AYARLANMASI Bakınız şekil 8. Kulbun yüksekliği kullanıcının tercihine göre kolayca ayarlanabilir. Kulp yüksekliğini ayarlamak için: ■ Hızlı serbest bırakma topuzunu sökün. ■ Hızlı serbest bırakma kolunu kaydırarak çıkartın ve yüksekliği diğer açıklığa ayarlayın. ■ Hızlı serbest bırakma topuzu sabitleyicisini yeniden takın. Hızlı serbest bırakma topuzunu sıkın. ■ Bu çalışmayı kulbun diğer tarafında tekrarlayın. Kulp açısını ayarlamak için: ■ Alt hızlı serbest bırakma topuzu sabitleyicilerini serbest bırakın. ■ Kulp açısını tercihinize göre değiştirin. Alt kulp üzerindeki kilit piminin askı aparatının deliğine yerleştirildiğinden emin olun. NOT: Ürün 3 kulp açısı ayar noktasına sahiptir. ■ Alt hızlı serbest bırakma topuzu sabitleyicilerini yeniden takın.

■ Çimlerin taştan, tahta çubuklardan, tellerden ve çim biçme makinesi bıçaklarına veya motora zarar verebilecek diğer nesnelerden temizlendiğinden emin olun. Bu tür nesneler çim biçme makinesi tarafından herhangi bir yönde kazara fırlatılabilir ve kullanıcıda ve diğer kişilerde ciddi fiziksel yaralanmalara neden olabilir. ■ En iyi performans için her zaman toplam çim yüksekliğinin üçte biri veya daha az uzunlukta kesim yapın. ■ Uzun çimleri keserken daha etkili kesim yapmak ve kırpıntıların doğru şekilde boşaltılmasını sağlamak için yürüyüş hızınızı azaltın. ■ Islak çimleri kesmeyin. Tabanın altına yapışacak ve çim kırpıntılarının doğru şekilde toplanmasını veya boşaltılmasını önleyecektir. ■ Yeni veya kalın çimler daha yüksek kesim yüksekliği ve daha dar kesim yolu gerektirebilir. ■ Çim kırpıntılarını, yaprakları, kiri ve biriken diğer artıkları gidermek için çim biçme makinesi tabanının alt tarafını temizleyin. “Çim biçme makinesinin tabanının alt tarafının temizlenmesi” bölümüne bakın. “Biçme makinesinin alt bölümünü temizleme” bölümüne bakın. EĞİM ÜZERİNDE ÇALIŞMA İPUÇLARI Bakınız şekil 10. ■ Eğimler ciddi yaralanma ile sonuçlanabilecek kayma ve düşme kazalarında önemli bir faktördür. Eğimler üzerinde çalışmak ekstra dikkatli olmanızı gerektirir. Eğer bir eğim üzerinde kendinizi huzursuz hissediyorsanız biçme yapmayın. Kendi güvenliğiniz için 15 dereceden daha fazla eğimler üzerinde çim biçmeye çalışmayın. Üretici eğimler üzerinde çim biçerken tahrik tekerleklerinin kullanılmamasını önerir. ■ Çimleri eğim yüzeyine paralel şekilde biçin, hiçbir zaman yukarı veya aşağı doğru biçmeyin. Eğimler üzerinde yön değiştirirken çok dikkatli olun. ■ Kaymanıza veya takılmanıza neden olabilecek deliklere, oluklara, kayalara, gizli nesnelere veya tümseklere dikkat edin. Uzun çimler engelleri gizleyebilir. Kayalar, ağaç dalları vb. gibi üzerinize devrilebilecek veya bıçak tarafından fırlatılabilecek tüm nesneleri temizleyin. ■ Eğimli yerlerde yere her zaman sağlam bastığınızdan emin olun. Kaymak veya düşmek ciddi fiziksel yaralanmalara neden olabilir. Dengenizi kaybettiğinizi hissederseniz güç kolunu hemen bırakın. ■ Yamaçların, hendeklerin veya toprak setlerin yakınında çim biçmeyin; ayağınız kayabilir veya dengenizi kaybedebilirsiniz. ÇİM TOPLAMA SEPETİNİN BOŞALTILMASI Bakınız şekil 11.

1. Çim biçme makinesini durdurun ve bıçağın tamamen

2. Arka boşaltma kapağını kaldırın.

3. Çim toplama sepetini kulbundan tutun ve çim biçme

makinesinden çıkartmak için kaldırın.

4. Çim kırpıntılarını boşaltın.

5. Arka boşaltma kapağını kaldırın ve çim toplama

sepetini yeniden takın. UYARI Makineyi balım, temizlik, depolama veya taşıma amacıyla kaldırırken veya yatırırken çok dikkatli olun. Bıçak keskindir. Motor kapatıldığında bile bıçaklar hareket edebilir. Bıçak açıktayken tüm uzuvlarınızı bıçaktan uzak tutun.Türkçe

BAKİM UYARI Güç kolunu serbest bıraktıktan sonra bıçağın 3 saniye içinde durduğunu düzenli olarak kontrol edin. UYARI Eğer makinenin bakımı doğru yapılmazsa aletin hizmet ömrü azalabilir ve dahili güvenlik özellikleri doğru çalışmayabilir, dolayısıyla ciddi yaralanma olasılığı artar. Ürünü iyi ve çalışır durumda tutun. UYARI Herhangi bir bakım çalışması yapmadan önce çim biçme makinesini durdurun, bıçağın tamamen durmasını bekleyin ve buji kablosunu bujiden ayırın. Bu uyarıya dikkat etmemek ciddi yaralanma ile sonuçlanabilir. UYARI Servis yapılırken sadece aynı yedek parçaları kullanın. Başka herhangi bir parçanın kullanılması tehlike oluşturabilir veya ürünün zarar görmesine neden olabilir. GENEL BAKIM Burada açıklanan ayar ve onarım çalışmalarını yapabilirsiniz. Diğer onarımlar için yetkili servis temsilcisini arayın. ■ Plastik parçaları temizlerken çözücü kullanmaktan kaçının. Plastik parçaların büyük bölümü çeşitli tipte ticari çözücülerden kaynaklı hasara duyarlıdır ve kullanılmaları nedeniyle zarar görebilir. Kiri, tozu, yağı, gresi vb. gidermek için temiz bez kullanın. ■ Ürünün güvenli çalışma durumunda olduğundan emin olmak için tüm somunların, cıvataların ve vidaların doğru sıkılıkta sık aralıklarla takıldığını kontrol edin. ■ Motor ve motor kaputu üzerindeki veya etrafındaki çim ve yaprak birikintilerini temizleyin. Çim biçme makinesini kuru bir bezle ara sıra silerek temizleyin. Su kullanmayın. ■ Çim toplama sepetini aşınmaya veya şekil bozulmasına karşı sık sık kontrol edin. UYARI Fren sıvılarının, benzinin, petrol bazlı ürünlerin, nüfuz edici yağın vb. hiçbir zaman plastik parçalarla temas etmesine izin vermeyin. Kimyasal maddeler plastik parçalara zarar verebilir, zayıflatabilir veya yok edebilir ve ciddi fiziksel yaralanma ile sonuçlanabilir. ÇİM BİÇME MAKİNESİNİN TABANININ ALTINI TEMİZ- LEYİN.

1. Çim biçme makinesini en yüksek seviyeye kaldırın.

2. Çim biçme makinesi tabanındaki erkek hortum

konnektörüne bir dişi su hortumu konnektörü (ürünle birlikte verilmez) bağlayın.

3. Su beslemesini açın.

4. Çim biçme makinesini çalıştırın ve tam devirde kullanın

ama kendinden tahrik halkasını tutturmayın.

5. Motoru yaklaşık 30 saniye olduğu yerde çalıştırın.

8. Çim biçme makinesinin tabanının temizlendiğini kontrol

edin ve dilerseniz temizlik prosedürünü tekrarlayın.

ĞLAMA Bu üründeki tüm yataklar normal kullanım koşulları altında ünitenin ömrü boyunca yetecek miktarda yüksek derece yağlayıcı ile yağlanmıştır. Bu nedenle yatakların yağlanması gerekmez. UYARI Bıçak üzerinde bakım yaparken her zaman ağır iş eldivenleri takarak ve/veya bıçağın kesme kenarlarını bezle veya başka bir malzeme ile sararak ellerinizi koruyun. Bıçakla temas ciddi fiziksel yaralanmalara neden olabilir. KESME BIÇAĞININ DEĞİŞTİRİLMESİ Bakınız şekil 12. Ayar yaparken parmaklarınızı hareketli bıçaklar ve ürünün sabit parçaları arasına kaptırmamaya dikkat edin. En iyi sonuçlar için çim biçme makinesi bıçağı keskin tutulmalıdır. Bükülmüş veya hasarlı bıçağı hemen değiştirin. UYARI Sadece çim biçme makinenizin üreticisi tarafından onaylanan yedek bıçakları kullanın. Çim biçme makinenizin üreticisi tarafından onaylanmamış bir bıçak kullanmak tehlikelidir ve ciddi yaralanmaya, çim biçme makinenizin zarar görmesine ve garantinizin geçersiz kılınmasına neden olabilir. UYARI Bıçağı değiştirmek için çim biçme makinesini yatırmadan önce yakıtı boşaltın.

1. Motoru durdurun ve buji kablosunu ayırın. Bıçağın

tamamen durmasını bekleyin.

2. Çim biçme makinesini (hava filtresi yukarı doğru

bakacak şekildedir) yan tarafı üzerine döndürün.

3. Bıçağın dönmesini önlemek için bıçak ve çim biçme

makinesinin tabanı arasına bir tahta takoz yerleştirin.Türkçe

● Montaj: Bakınız şekil 12a. ● Söküm: Bakınız şekil 12b. NOT: Bıçak ve plastik kapak arasına tahta blok koymayın.

4. 16 mm bir anahtar veya lokma anahtarı (ürünle birlikte

verilmez) kullanarak cıvatayı çim biçme makinesinin altından gösterildiği şekilde saat yönünün tersine çevirerek bıçak cıvatasını gevşetin.

5. Bıçak cıvatasını, yay pulunu ve bıçağı sökün.

6. Yeni bıçağı mil üzerine takın. Eğri uçların yeri değil

çim biçme makinesinin tabanını gösterecek şekilde takıldığından emin olun.

7. Yay pulunu ve bıçak cıvatasını mil üzerine yeniden

takın. Çim biçme makinesinin altından gösterildiği

ekilde cıvatayı parmağınızla saat yönünde çevirerek sıkın. NOT: Tüm parçaların söküldükleri sırayla aynı sırada yerine takıldığından emin olun.

8. Cıvatanın doğru şekilde sıkıldığından emin olmak için

bir tork anahtarı kullanarak (ürünle birlikte verilmez) bıçak cıvatasına aşağı doğru tork uygulayın.

9. Önerilen bıçak cıvatası torku 40–55 Nm’dir.

NOT: Bıçakları bilemeyin, yenisiyle değiştirin. Hasarı ve fiziksel yaralanmayı önlemek için bıçakların doğru şekilde dengelenmesi gerekir.

Bakınız şekil 13. Doğru performans ve uzun ömür için hava fi ltresini temiz tutun.

1. Baş parmağınızla mandal üzerine basıp kapak üzerinde

hafifçe kaydırarak hava filtresi kapağını sökün.

2. Hava filtresini çıkartın ve ılık sabunlu su ile temizleyin.

Durulayın ve hava filtresinin tamamen kurumasını bekleyin.

3. Hava filtresine ince motor yağı kaplaması uygulayın,

ardından emici bir bez veya kağıt havlu kullanarak sıkıştırın.

4. Hava filtresini yeniden takın.

5. Hava filtresi kapağını yeniden takın.

NOT: En iyi performans için hava filtresi her yıl değiştirilmelidir.

UYARI Sızdıran bir yakıt kapağı bir yangın tehlikesidir ve derhal değiştirilmelidir. Yakıt kapağı servis yapılamaz bir fi ltre ve bir çekvalf içerir. Tıkalı yakıt kapağı zayıf motor performansına neden olacaktır. Eğer yakıt kapağı gevşetildiğinde performans artarsa çekvalf arızalı veya tıkanmış olabilir. Gerekirse yakıt kapağını değiştirin. MOTOR YAĞININ DEĞİŞTİRİLMESİ Bakınız şekil 14. Üniteyi yatırmadan önce yakıt deposunun tamamen boş altıldığından emin olun, aksi takdirde yakıt sızacaktır. Motor yağı her 25 saat kullanımda bir değiştirilmelidir. Yağı motor yağı sıcak değil hâlâ ılıkken değiştirin. Bu, yağın hızlıca ve tamamen boşalmasını sağlar.

1. Yağ dolum kapağını/seviye ölçüm çubuğunu sökün.

2. Çim biçme makinesini yan tarafı üzerine yatırın ve

yağın yağ dolum deliğinden onaylı bir kaba boşalmasını bekleyin.

3. Çim biçme makinesini dik konuma getirin ve Yağ

Ekleme/Değiştirme kı smındaki talimatlara uyarak yağ ile doldurun. NOT: Kullanılmış yağ onaylı bir bertaraf tesisinde bertaraf edilmelidir. Daha fazla bilgi için yerel yağ satıcınıza başvurun.

BUJİ BAKIMININ YAPILMASI

Bakınız şekil 15. Motorun doğru şekilde çalışmasını sağlamak için bujide uygun şekilde boşluk bırakılmalı ve birikintilerden temizlenmelidir. Kontrol etmek için:

1. Buji toz lastiği çıkartın.

2. Buji tabanının etrafındaki kiri temizleyin.

3. 13/16 inçlik bir buji lokması kullanarak (ürünle birlikte

verilmez) bujiyi sökün.

4. Bujiyi hasara karşı inceleyin ve yeniden takmadan önce

bir tel fırça ile temizleyin. Eğer yalıtkan çatlamışsa veya dağılmı şsa bujinin değiştirilmesi gerekir. NOT: Önerilen yedek olarak E6RTC buji kullanın.

5. Buji boşluğunu ölçün. Doğru boşluk 0,71 mm − 0,79

mm’dir. Gerekirse boşluğu genişletmek için toprak (üst) elektrodunu dikkatlice bükün. Boşluğu daraltmak için toprak elektrodunu sert bir yüzey üzerine hafifçe vurun.

6. Bujiyi yerine oturtun; çapraz vidalanmasını önlemek için

7. Pulu sıkıştırmak için anahtarla sıkın. Eğer buji yeniyse

pulu doğru oranda sıkıştırmak için 1/2 tur çevirin. Eğer eski bir buji kullanıyorsanız pulu doğru şekilde sıkıştırmak için 1/8 ila 1/4 tur çevirin. NOT: Hatalı sıkılmış buji çok ısınacaktı r ve motora zarar verebilir.

8. Buji toz lastiği yeniden takın.

TAHRİK DİŞLİSİ BAKIMININ YAPILMASI Bakınız şekil 16. Tekerleklerin doğru çalıştığından emin olmak için tekerlek düzeneği depolamadan önce temizlenmelidir.

1. Dişli göbeği kapağını çıkartın.

2. Somunu ve tekerleği çıkartın ve kenara ayırın.

3. Toz kapağını, o halkayı, pulu, pimleri ve tekerlek dişlisini

çıkartın. Bu parçalardaki ve tahrik mili ucundaki kiri kuru bir bezle silerek temizleyin. Gerekirse inatçı kirleri çıkartmak için alkolle ovalanabilir. Tekerlek bileşenlerini yağlamayın.Türkçe

UYARI Çark bileşenlerini yağlamayın. Bu bileşenleri yağlamak çark bileşenlerinin kullanım sırasında arızalanmasına neden olabilir ve üründe hasar ve/veya operatörde fiziksel yaralanma ile sonuçlanabilir.

4. Tekerlek dişlisini oklar çim biçme makinesinin önüne

doğru bakacak şekilde yeniden takın. Pimleri, pulu, o halkayı ve toz kapağını yeniden takın. NOT: Sol dişli ve sağ dişlinin doğru yerde olduğundan emin olun.

5. Tekerleği ve somunu yeniden takın. Somunu sabitlemek

6. Dişli göbeği kapağını yeniden takın.

TEKERLEKLERİN DEĞİŞTİRİLMESİ

Bakınız şekil 17. UYARI Sadece ürünün üreticisi tarafından onaylanan yedek parçaları kullanın. Çim biçme makinenizin üreticisi tarafından onaylanmamış tekerleklerin kullanılması tehlikelidir ve ciddi fiziksel yaralanmalara neden olabilir.

1. Motoru durdurun ve buji kablosunu ayırın. Bıçağın

tamamen durmasını bekleyin.

2. Dişli göbeği kapağını çıkartın.

3. Somunu tekerlek aksından çıkartın, ardından tekerleği

4. Yeni tekerlekle değiştirin ve sabitlemek için somunu

Çim biçme makinesini 30 gün veya daha uzun süre depolarken: ■ Yakıt dengeleyici kullanılıyorsa yakıt deposuna benzin dengeleyici eklemek için üreticinin dengeleyici talimatlarına uyun. Dengeleyicinin karbüratöre ulaşmasını sağlamak için dengeleyiciyi ekledikten sonra motoru en az 10 dakika çalıştırın. UYARI Çim biçme makinesini depoda benzin varken buharların açık aleve veya kıvılcıma ulaşabileceği bir binada depolamayın. ■ Yakıt dengeleyici kullanılmıyorsa çim biçme makinesinin benzini tamamen bitene kadar motoru çalıştırın. ■ Motor durduğunda bıçağın tamamen durmasını bekleyin ve buji kablosunu ayırın. ■ Yakıt valfini kapalı konuma getirin. ■ Çim biçme makinesini (karbüratör yukarı bakacak şekilde) yan tarafı üzerine çevirin ve çim biçme makinesinin tabanı altında biriken çim kırpıntılarını temizleyin. ■ Çim biçme makinesinin tabanının altını temizleyin. ■ Çim biçme makinesini kuru bir bezle ara sıra silerek temizleyin. ■ Tüm somunların, cıvataların, topuzların, vidaların, sabitleyicilerin vb. sıkı olduğunu kontrol edin. ■ Hareketli parçaları hasara, kırılmaya ve aşınmaya karşı inceleyin. Hasar gören veya eksik parçaları onartın. ■ Çim biçme makinesini temiz, kuru ve çocukların ulaşamayacağı iyi havalandırılan bir yerde depolayın. ■ Gübre veya kaya tuzu gibi aşındırıcı maddelerin yakınında depolamayın. Depolamadan önce kulbu indirmek için Bakınız şekil 18. ■ Marş ipini kılavuzdan çıkartın ve makinenin içine sarılmasını bekleyin. ■ Çim toplama sepetini çıkartın. ■ Üst kulbun üst serbest bırakma kulbu sabitleyicilerini serbest bırakın ve üst kulbu aşağı doğru kıvırın. ■ Alt hızlı serbest bırakma topuzu sabitleyicisini serbest bırakın. ■ Alt kulbu kol montaj desteklerinin kenarlarından dışarı çıkartarak kıvırın askı aparatının kulbu desteklediğinden emin olun; aksi takdirde hava filtresi zarar görebilir. ■ Alt hızlı serbest bırakma topuzu sabitleyicilerini kapatın ve kontrol kablolarının bükülmediğinden veya dolaşmadığından emin olarak askı aparatı ile kulbu destekleyin. TAŞIMA ■ Ürünü durdurun, buji kablosunu ayırın ve bıçakların tamamen durmasını. Motorun soğumasını bekleyin. ■ Motoru durana kadar çalıştırarak yakıt deposunu boşaltın. Yağ değiştirme talimatlarına uyarak yağı boşaltın. ■ Taşınacağı zaman insanların yaralanmasını veya ürünün zarar görmesini önlemek amacıyla ürünü hareket etmemesi veya düşmemesi için sabitleyin.Türkçe

Bakım planı Her kulla- nım öncesi aydan veya 20 saat kullanım- dan sonra Her 3 ayda veya 50 saat kullanımda bir Her 6 ayda veya 100 saat kulla- nımda bir Her 12 ayda veya 300 saat kullanım- da bir Motor yağını kontrol edin

Motor yağını değiştirin

Hava fi ltresini temizleyin.

Hava fi ltresini değiştirin

Yakıt fi ltresini değiştirin

Rölanti hızını kontrol edin/ayarlayın

Valf açıklığını kontrol edin/ayarlayın*

Yakıt deposunu ve fi ltreyi temizleyin*

Yakıt borusunu kontrol edin

Aşınan veya zarar gören parçalara karşı kontrol edin

Tüm çalıştırma interlok- larının ve güç kolunun doğru çalıştığını kontrol edin

Güç kolunu serbest bı- raktıktan sonra bıçağın 3 saniye içinde durduğunu kontrol edin

• Bu çalışmalar sadece yetkili bir servis merkezi tarafından yapılmalıdır. NOT: Ürün tozlu alanlarda kullanıldığında daha sık bakım yapılmalıdır. Motor tabloda belirtilen maksimum değerleri aştığında bakım yine burada belirtilen zaman aralıkları ve saatlere göre yapılmalıdır.Türkçe

Kulp doğru konumda değil. Kulp yanlış yerleştirilmiş. Alt kulp piminin doğru yere oturduğunu kontrol edin. Hızlı serbest bırakma topuzları sıkılmamış. Hızlı serbest bırakma topuzlarını sıkın. Ürün çalışmıyor. Kıvılcım yok. Bujinin doğru çalıştığını kontrol etmek için kıvılcım test cihazını kullanın. Yakıt yok. Yakıt valfi nin açık konuma ayarlandı ğını kontrol edin. Çim biçme makinesine benzin doldurun. Eğer çim biçme makinesi çalışmıyorsa servis bayini arayın. Motor taşmaya maruz kalmış. 15 dakika bekleyin, ardından çim biçme makinesini tekrar çalıştırmayı deneyin. Çalıştırmayı denemeden önce hazırlık yapmayın. Marş ipi şimdi yeni olduğundan daha sert çekiliyor. Bir servis bayini arayın. Çim biçme makinesi zor itiliyor. Uzun çim, çim biçme makinesi gövdesinin arkası ve bıçak ağır çimde sürükleniyor veya kesme yüksekliği çok düşük. Kesme yüksekliğini artırın. Tekerlek düzeneğinin temizlenmesi gerekiyor. Tekerlek düzeneğini temizleyin. Çim biçme makinesi yüksek hızda titriyor. Bıçak dengesiz. Bıçakları değ iştirmek Motor mili bükülmüş. Motoru durdurun, buji kablosunu bujiden ayırın ve hasara karşı inceleyin. Yeniden çalıştırmadan önce yetkili bir servis merkezine onartın. Çim biçme makinesi doğru şekilde malçlama yapmıyor. Islak çim kırpıntıları tabanın altına yapışıyor. Çimleri biçmeden önce çimler kuruyana kadar bekleyin. Çim biçme makinesinin tabanının altını temizleyin. Çim biçme makinesi doğru şekilde torbalama yapmıyor. Kesme yüksekliği ayarı çok düşük. Kesme yüksekliğini artırın.English Français Deutsch Español Italiano Nederlands Português Dansk Svenska Suomi Norsk Русский Product specications Caractéristiques produit Produkt-Spezikationen Características del producto Caratteristiche del prodotto Productgegevens Características do aparelho Produktspecikationer Produktspecikationer Tuotteen tekniset tiedot Produktspesikasjoner Характеристики

Maksimum motor çalışma hızı (dönüş frekansı) 2,800 min

Maksimum motor çalışma hızı (dönüş frekansı) 2,800 min

Alımdan kaynaklanan yasal haklara ek olarak, ürün aşağıda belirtilen garanti kapsamındadır.

1. Tüketiciler için 24 ay olan garanti süresi, ürünün satın alındığı tarihte başlar. Bu

tarihin bir fatura ya da alım kanıtıyla belgelenmesi gerekir. Ürün sadece tüketim ve özel kullanım için geliştirilmiş ve adanmıştır. Bu nedenle, profesyonel ya da ticari kullanım halinde garanti kapsamı sağlanmaz.

2. Bahçe aletlerinin bir bölümü (AC/DC) için www.ryobitools.eu sayfasındaki

kayıt işlemini kullanarak garantinin belirtilen sürenin ötesine uzatma imkanı mevcuttur. Aletlerin garanti süresinin uzatılmasına uygun olup olmadığı mağazalarda ve / veya ambalajda açıkça belirtilmiş olup, ürün dokümantasyonunda gösterilir. Son kullanıcının yeni aldığı aletleri satın alma tarihini izleyen 30 gün içinde kaydettirmesi gerekir. Son kullanıcı ikamet ettiği ülkede, bu seçeneğin geçerli olduğu çevrimiçi kayıt formunda belirtilmişse, uzatılmış garanti süresi için kayıt yaptırabilir. Dahası, son kullanıcıların çevrimiçi giriş için gerekli verilerin kaydedilmesine izin vermeli ve hüküm ve koşulları kabul etmelidir. E-posta ile gönderilen kayıt teyit makbuzu ve alım tarihini gösteren orijinal fatura uzatılmış garantinin kanıtı olarak değerlendirilir.

3. Garanti, ürünün alım tarihindeki işçilik ve malzeme kusurları nedeniyle

garanti süresi içinde oluşacak bütün arızalarını kapsar. Bu garanti onarım ve değiştirmeyle sınırlı olup, tesadü ya da dolaylı hasarlar da dahil, ancak bunlarla kısıtlı olmayan başka hiçbir taahhüdü kapsamaz. Garanti, ürünün kötü, kullanıcı kılavuzuna aykırı kullanılmış ya da yanlış bağlanmış olması halinde geçerli değildir. Bu garanti aşağıdakileri kapsamaz: – üründe, yanlış bakımdan kaynaklanan herhangi bir hasar – değiştirilmiş ya da modifiye edilmiş herhangi bir ürün – orijinal tanıtım işaretleri (ticari marka, seri numarası) silinmiş, değiştirilmiş ya da kaldırılmış herhangi bir ürün – kullanma kılavuzuna uymamaktan kaynaklanmış herhangi bir hasar – herhangi bir AT dışı ürün – kalifiye olmamış personel tarafından ya da önceden Techtronic Industries onayı alınmadan onarılmış herhangi bir ürün. – uygunsuz güç kaynağına (amper, voltaj, frekans) bağlanmış herhangi bir ürün – uygunsuz bir yakıt karışımıyla (yakıt, yağ, yap yüzdesi) kullanılmış herhangi bir ürün – harici etkenlerden (kimyasal, fiziksel, darbe) veya yabancı cisimlerden kaynaklanan her türlü hasar – normal aşınır ve yıpranır aksam – uygunsuz kullanım, aletin aşırı yüklenmesi – onaysız aksesuar veya parça kullanımı – Karbüratörlere uygulanacak her türlü periyodik ayar, bakım veya temizlik – Darbe Düğmeleri, Tahrik Kayışları, Kavrama, Çit Budama ya da Çim Biçme Makinelerinin Bıçakları, Kayış Koşumlar, Kablolu Gaz, Kömür Fırçalar, Güç Kablosu, Dişler, Keçe Rondelalar, Bağlantı Pimleri, Üfleyici Pervaneleri, Üfleyici ve Vakum Boruları, Vakum Torbası ve Kayışları, Kılavuz Çubuklar, Zincir Testereler, Hortumlar, Konektör bağlantıları, Püskürtme Memeleri, Çarklar, Püskürtme Çubukları, Dahili Makaralar, Harici Makaralar, Kesme Telleri, Bujiler, Hava Filtreleri, Gaz Filtreleri, Malçlama Bıçakları vb. gibi parçaları kapsayan, ancak bunlarla sınırlı olmayan, aşınma ve yıpranmaya tabi bileşenler (aksam ve aksesuarlar).

4. Ürünün servis için her ülkede aşağıdaki servis istasyonları adres listesinde

yer alan yetkili bir RYOBI servis istasyonuna gönderilmesi ya götürülmesi gereklidir. Bazı ülkelerde, yerel RYOBI distribütörünüz ürünü RYOBI servis teşkilatına göndermeyi üstlenir. Bir ürün bir RYOBI servis istasyonuna gönderilirken, ürünün güvenli bir biçimde ambalajlanması, benzin gibi tehlikeli maddeler içermemesi, gönderenin adresini taşıması ve arızanın kısa bir açıklamasını içermesi gerekir.

5. Bu garanti kapsamında yapılacak onarım / değişiklik ücretsizdir. Garanti

süresinin uzatılması ya da yeniden başlatılması anlamına gelmez. Değiştirilmiş parçalar veya aletler bize ait olur. Bazı ülkelerde teslima ücretleri veya posta giderlerinin gönderici tarafından ödenmesi gerekir. Alımdan kaynaklanan yasal haklarınız etkilenmez

6. Bu Garanti Avrupa Topluluğu, İsviçre, İzlanda, Norveç, Liechtenstein, Türkiye

ve Rusya'da geçerlidir. Bu alanların dışında, başka bir garantinin geçerli olup olmadığını belirlemek için lütfen yetkili RYOBI distribütörünüzle irtibata geçin.

YETKİLİ SERVİS MERKEZİ

En yakın yetkili servis merkezini öğrenmek için http://en.ryobitools.eu/header/ service-and-support/service-agents sitesine girin.DE

Ölçülen ses gücü seviyesi: 94,39 dB (A) Güvenceli ses gücü seviyesi: 98,0 dB (A) 2005/88/AT ile değiştirilen 2000/14/AT Direktifi Ek VI uyarınca uygunluk değerlendirmesi yöntemi Bilgilendirilen kurumun adı:
