NAUDOJIMO INSTRUKCIJA RLM53190YV RYOBI

Prieš pradėdami naudoti šį produktą, atidžiai perskaitykite šią vartotojo instrukciją ir griežtai laikykitės saugumo reikalavimų.

Nebandykite naudotis šia žoliapjove tol, kol pilnai ir atidžiai neperskaitėte ir neįsitikinote, kad supratote šiose instrukcijose išdėstytas saugos taisykles ir kt. Visu uzskaitīto instrukciju neievērošana ir bīstama; tā var izraisīt elektrisko triecienu, aizdegšanos un/vai nopietnus miesas bojājumus.

6. Aukščio lygio reguliatorius

12. Galinė išmetimo angos dangtis

1. Pakelkite galinio išmetimo angos dangtį.

Skatiet 10. attēlu. ■ Šlaitai yra pagrindinis veisknys, kai galima paslysti ir nukristi ir kuris gali baigtis sunkiais sužalojimais. Dirbant ant šlaitų reikia būti itin atsargiems. Jei būdami ant šlaito jūs jaučiatės suvaržyti, ten žolės nepjaukite. Jūsų pačių saugumui nebandykite pjauti ant didesnio nei 15 laipsnių šlaito. Pļaujot slīpas virsmas, ražotājs iesaka neizmantot riteņu piedziņu. ■ Pjaukite skersai šlaitų, niekada nepjaukite aukštyn ir žemyn. Būkite itin atsargūs ant šlaitų keisdami kryptį. ■ Saugokitės duobių, provėžų, akmenų, paslėptų objektų ar nelygumų, kur galite paslysti ar pargriūti. Aukšta žolė gali kliūtis paslėpti. Pašalinkite visus objektus (akmenis, medžių šakas ir t. t.) už kurių galėtumėte suklupti ar kuriuos geležtės užkabintų ir išmestų. ■ Vienmēr saglabājiet stabilu stāvokli. Paslydus ir nukritus galima rimtai susižaloti. Ja jūs sākat zaudēt līdzsvaru, tad nekavējieties atlaidiet jaudas sviru. ■ Nepjaukite žolės prie staigių nuolydžių, griovių ar krantinių. Galite paslysti ar prarasti pusiausvyrą. ZĀLES UZTVĒRĒJA IZTUKŠOŠANA Skatiet 11. attēlu.

2. Pakelkite galinio išmetimo angos dangtį.

4. Išvalykite žolės gaudytuvą.

Veicot apkopi, izmantojiet tikai licencētas rezerves daļas. Kitų detalių naudojimas gali sukelti pavojų ar sugadinti prietaisą.

■ Notīriet zāli un lapas, kas uzkrājušās uz vai ap dzinēju vai dzinēja pārsegu. Retkarčiais švariai nuvalykite sausu skuduru. Nenaudokite vandens. ■ Pastoviai tikrinkite, ar žolės gaudytuvas nėra susidėvėjęs ar sugedęs.

nepieciešamības gadījumā atkārtojiet tīrīšanas procedūru. TEPIMAS Kad įrankis ilgai veiktų normalioms darbo sąlygoms, visi šio įrankio guoliai tepami užpilant pakankamą kiekį aukštos kokybės tepalo. Todėl daugiau jo tepti nebereikės.

Visada saugokite rankas. Taisydami geležtes dėvėkite storas pirštines ir/ar apvyniokite pjovimo geležtės kraštus skudurais ir kita medžiaga. Saskaršanās ar asmeni var izraisīt smagus ievainojumus.

3. Įsprauskite medžio gabalą tarp geležtės ir žoliapjovės

6. Ant veleno uždėkite naują geležtę. Įsitikinkite, kad ji

įstatyta išlenktais kraštais į žoliapjovės dugno viršų, o ne į jo apačią.

Skatiet 16. attēlu. Kad ratai veiktų vienodai lygiai, prieš sandėliavimą juos reikia išvalyti.

3. Nuvalykite dulkių sluoksnį, e-žiedą, tarpiklį, smaigus

ir variklio pavarą. Sausu skuduru nuvalykite dulkes nuo jų bei pavaros veleno apačios. Jei būtina pašalinti užsisen ėjusį purvą, galima naudoti valymui skirtą alkoholio skystį.

4. Vėl uždėkite ratų pavarą (rodyklės turi būti atsisukusios

priekiu į žoliapjovę). Sudėkite smaigus, tarpiklį, e-žiedą ir dulkių dangtį. PIEZĪME: Pārliecinieties, ka kreisās un labās puses piedziņas mezgls atrodas pareizā stāvoklī.

5. Uždėkite ratus ir veržles. Cieši pievelciet uzgriezni.

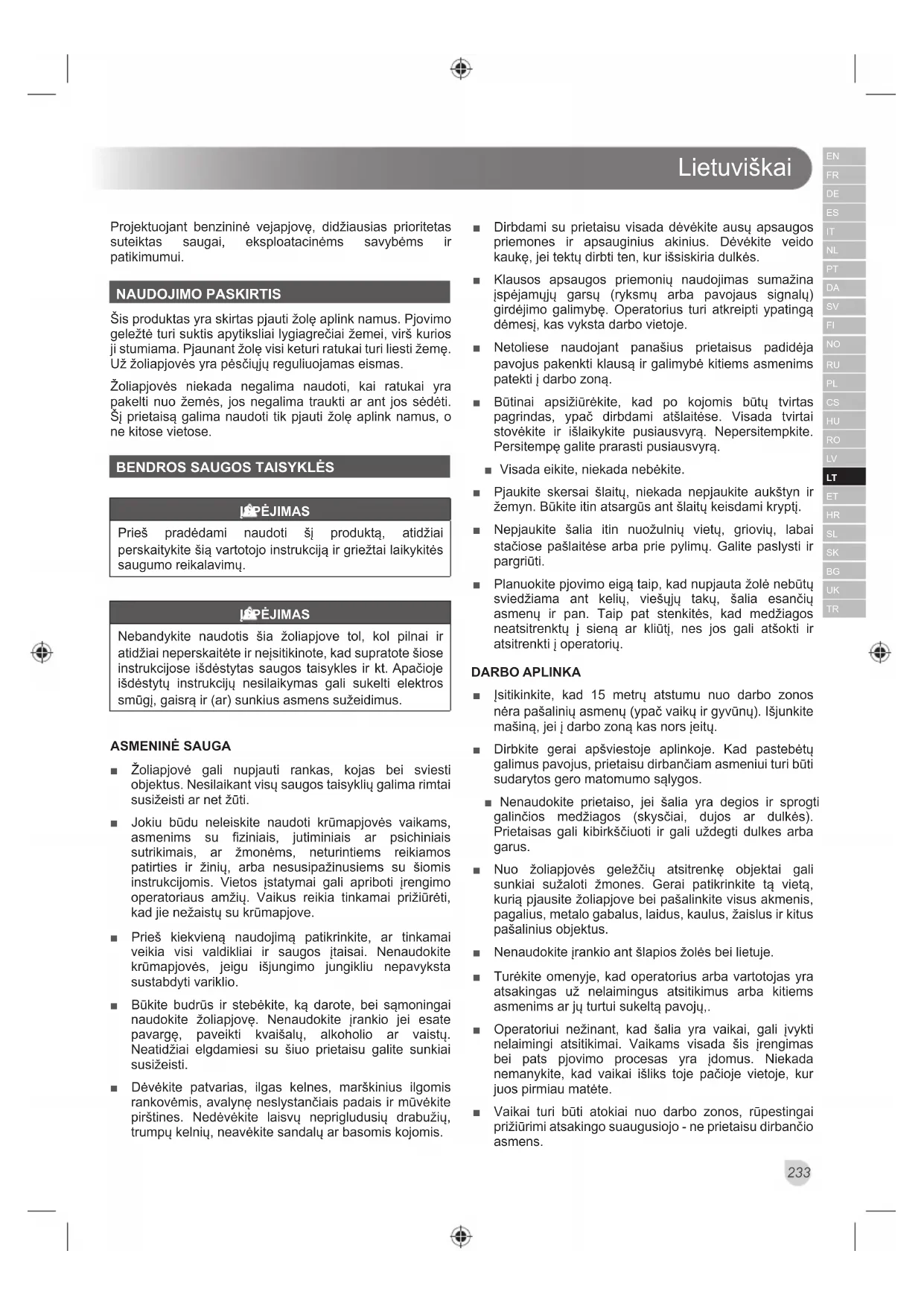

Projektuojant benzininė vejapjovę, didžiausias prioritetas suteiktas saugai, eksploatacinėms savybėms ir patikimumui. NAUDOJIMO PASKIRTIS Šis produktas yra skirtas pjauti žolę aplink namus. Pjovimo geležtė turi suktis apytiksliai lygiagrečiai žemei, virš kurios ji stumiama. Pjaunant žolę visi keturi ratukai turi liesti žemę. Už žoliapjovės yra pėsčiųjų reguliuojamas eismas. Žoliapjovės niekada negalima naudoti, kai ratukai yra pakelti nuo žemės, jos negalima traukti ar ant jos sėdėti. Šį prietaisą galima naudoti tik pjauti žolę aplink namus, o ne kitose vietose.

BENDROS SAUGOS TAISYKLĖS

ĮSPĖJIMAS Prieš pradėdami naudoti šį produktą, atidžiai perskaitykite šią vartotojo instrukciją ir griežtai laikykitės saugumo reikalavimų. ĮSPĖJIMAS Nebandykite naudotis šia žoliapjove tol, kol pilnai ir atidžiai neperskaitėte ir neįsitikinote, kad supratote šiose instrukcijose išdėstytas saugos taisykles ir kt. Apačioje išdėstytų instrukcijų nesilaikymas gali sukelti elektros smūgį, gaisrą ir (ar) sunkius asmens sužeidimus. ASMENINĖ SAUGA ■ Žoliapjovė gali nupjauti rankas, kojas bei sviesti objektus. Nesilaikant visų saugos taisyklių galima rimtai susižeisti ar net žūti. ■ Jokiu būdu neleiskite naudoti krūmapjovės vaikams, asmenims su fiziniais, jutiminiais ar psichiniais sutrikimais, ar žmonėms, neturintiems reikiamos patirties ir žinių, arba nesusipažinusiems su šiomis instrukcijomis. Vietos įstatymai gali apriboti įrengimo operatoriaus amžių. Vaikus reikia tinkamai prižiūrėti, kad jie nežaistų su krūmapjove. ■ Prieš kiekvieną naudojimą patikrinkite, ar tinkamai veikia visi valdikliai ir saugos įtaisai. Nenaudokite krūmapjovės, jeigu išjungimo jungikliu nepavyksta sustabdyti variklio. ■ Būkite budrūs ir stebėkite, ką darote, bei sąmoningai naudokite žoliapjovę. Nenaudokite įrankio jei esate pavargę, paveikti kvaišalų, alkoholio ar vaistų. Neatidžiai elgdamiesi su šiuo prietaisu galite sunkiai susižeisti. ■ Dėvėkite patvarias, ilgas kelnes, marškinius ilgomis rankovėmis, avalynę neslystančiais padais ir mūvėkite pirštines. Nedėvėkite laisvų neprigludusių drabužių, trumpų kelnių, neavėkite sandalų ar basomis kojomis. ■ Dirbdami su prietaisu visada dėvėkite ausų apsaugos priemones ir apsauginius akinius. Dėvėkite veido kaukę, jei tektų dirbti ten, kur išsiskiria dulkės. ■ Klausos apsaugos priemonių naudojimas sumažina įspėjamųjų garsų (ryksmų arba pavojaus signalų) girdėjimo galimybę. Operatorius turi atkreipti ypatingą dėmesį, kas vyksta darbo vietoje. ■ Netoliese naudojant panašius prietaisus padidėja pavojus pakenkti klausą ir galimybė kitiems asmenims patekti į darbo zoną. ■ Būtinai apsižiūrėkite, kad po kojomis būtų tvirtas pagrindas, ypač dirbdami atšlaitėse. Visada tvirtai stovėkite ir išlaikykite pusiausvyrą. Nepersitempkite. Persitempę galite prarasti pusiausvyrą. ■ Visada eikite, niekada nebėkite. ■ Pjaukite skersai šlaitų, niekada nepjaukite aukštyn ir žemyn. Būkite itin atsargūs ant šlaitų keisdami kryptį. ■ Nepjaukite šalia itin nuožulnių vietų, griovių, labai stačiose pašlaitėse arba prie pylimų. Galite paslysti ir pargriūti. ■ Planuokite pjovimo eigą taip, kad nupjauta žolė nebūtų sviedžiama ant kelių, viešųjų takų, šalia esančių asmenų ir pan. Taip pat stenkitės, kad medžiagos neatsitrenktų į sieną ar kliūtį, nes jos gali atšokti ir atsitrenkti į operatorių. DARBO APLINKA ■ Įsitikinkite, kad 15 metrų atstumu nuo darbo zonos nėra pašalinių asmenų (ypač vaikų ir gyvūnų). Išjunkite mašiną, jei į darbo zoną kas nors įeitų. ■ Dirbkite gerai apšviestoje aplinkoje. Kad pastebėtų galimus pavojus, prietaisu dirbančiam asmeniui turi būti sudarytos gero matomumo sąlygos. ■ Nenaudokite prietaiso, jei šalia yra degios ir sprogti galinčios medžiagos (skysčiai, dujos ar dulkės). Prietaisas gali kibirkščiuoti ir gali uždegti dulkes arba garus. ■ Nuo žoliapjovės geležčių atsitrenkę objektai gali sunkiai sužaloti žmones. Gerai patikrinkite tą vietą, kurią pjausite žoliapjove bei pašalinkite visus akmenis, pagalius, metalo gabalus, laidus, kaulus, žaislus ir kitus pašalinius objektus. ■ Nenaudokite įrankio ant šlapios žolės bei lietuje. ■ Turėkite omenyje, kad operatorius arba vartotojas yra atsakingas už nelaimingus atsitikimus arba kitiems asmenims ar jų turtui sukeltą pavojų,. ■ Operatoriui nežinant, kad šalia yra vaikai, gali įvykti nelaimingi atsitikimai. Vaikams visada šis įrengimas bei pats pjovimo procesas yra įdomus. Niekada nemanykite, kad vaikai išliks toje pačioje vietoje, kur juos pirmiau matėte. ■ Vaikai turi būti atokiai nuo darbo zonos, rūpestingai prižiūrimi atsakingo suaugusiojo - ne prietaisu dirbančio asmens.Lietuviškai

■ Priartėję prie aklinų kampų, krūmų, medžių arba kitų objektų, už kurių gali būti vaikų, būkite itin atsargūs. ■ Darbo vieta turi būti švari. Nelaimingi atsitikimai įvyksta netvarkingose ar tamsiose vietose.

VEJAPJOVĖS SAUGOS PERSPĖJIMAI

■ Prieš pradėdami naudoti įrankį, visada vizualiai patikrinkite geležtes, jų varžtus ir pjoviklio korpusą dėl nusidėvėjimo. Patikrinti gaminį prieš kiekvieną naudojimą ir dažnai operacijos metu. ■ Siekiant išlaikyti įrankio pusiausvyrą, nusidėvėjusias ar pažeistas geležtes ir varžtus pakeiskite. ■ Dažnai tikrinkite visas veržles, varžtus ir sraigtus, ar jie tvirtai laikosi ir ar įranga yra saugios darbo būklės stovyje. ■ Dažnai tikrinkite žolės gaudyklę: ar nesusidėvėjusi, ar nėra skylių ar gedimo požymių. Iš apgadintos žolės gaudyklės į žoliapjovės operatorių gali tikšti objektai. ■ Prieš naudodami prietaisą, pakeiskite susidėvėjusias ar pakenktas dalis. ■ Niekuomet nenaudokite vejapjovės, jei įjungimo svirtis, ją atleidus, nesustabdo variklio. ■ Nenaudokite produkto, be viso žolės surinkimo arba savęs uždarymo išleidimo angos vietoje sargybos. ■ Nenaudokite gamino, kai gali žaibuoti. ■ Nenaudokite per didelės jėgos. Prietaisą naudodami pagal pagamintą tinkamą greitį, darbą atliksite geriau ir saugiau. ■ Žoliapjovės neperkraukite. Pjaunant ilgą tankią žolę variklio greitis gali sulėtėti arba elektros energijos tiekimas gali nutrūkti. Pjaunant ilgą ir tankią žolę, pirmajam pjovimui pjovimo aukštį nustatykite didesnį; tokiu būdu sumažinsite apkrovą. Žr. „geležtės aukščio nustatymo“ skyrelį. ■ Stumdami žoliapjovę per žvyrą ar asfaltą, prietaisą išjunkite, kad geležtės sustotų. ■ Jei nėra būtino reikalo, netraukite prietaiso atgal. Jei būtina prietaisą statyti ne prie sienos ar išvengiant kliūčių, pirmiausia patikrinkite po prietaisu ir už jo, kad už jo neužkliūtumėte ir jo neužsiverstumėte ant kojų. ■ Išjunkite žoliapjovę ir sustabdykite geležtes, kai prietaisą reikia pakelti jį perkeliant į kitą vietą ir stumiant per kitus paviršius, o ne žolę, bei perkeliant prietaisą į pjaunamą plotą ar nuo jo. ■ Niekada nenaudokite šio įrankio, jei pažeisti jo apsauginiai gaubtai ar skydeliai, nenaudokite be apsauginių įtaisų, pvz. be kreiptuvų ir (ar) žolės surinkimo dėžės. ■ Variklį paleiskite atsargiai, vadovaudamiesi murodymais, ir laikykite rankas bei kojas atokiai nuo pjovimo ploto. Visada laikykitės saugaus atstumo nuo išmetimo angos. ■ Nekelkite ir neneškite žoliapjovės veikiant varikliui. ■ Venkite skylių, provėžų, iškilimų, akmenų ar kitų paslėptų objektų. Nelygioje teritorijoje galima paslysti ir išgriūti. ■ Nenaudojamas įrankis turi būti saugomas gerai vėdinamoje, sausoje. užrakintoje ir vaikams nepasiekiamoje vietoje. ■ Laikykitės gamintojo rekomendacijų dėl žoliapjovės priedų tinkamo naudojimo ir montavimo. Naudokite tik gamintojo patvirtintus priedus. ■ Variklio negalima laikyti įjungto uždaroje erdvėje, kur gali kauptis pavojingi anglies monoksido garai. ■ Nekeiskite variklio valdiklio nustatymų ir neleiskite variklio per dideliu greičiu. ■ Nepakreipkite žoliapjovės paleisdami variklį ar jam veikiant. Pakreipus, atidengiama geležtė ir padidėja galimybė svaidyti objektus. ■ Nejunkite variklio stovėdami prieš išmetimo lataką. ■ Toliau nurodytais atvejais, būtinai sustabdykite variklį, atjunkite uždegimo žvakės laidą ir palaukite, kol geležtė visiškai liausis suktis ir variklis atvės: ● palikdami prietaisą be priežiūros; ● prieš valydami užsikimšusį žolės iškratymo lovelį; ● prieš tikrindami ar valydami prietaisą arba prieš pradėdami juo pjauti žolę; ● prietaisui atsitrenkus į pašalinį objektą: apžiūrėkite, ar prietaisas neapgadintas ir, jei reikia,, pasirūpinkite, kad prieš jį vėl paleidžiant ir naudojant būtų pataisytas; ● prieš valydami žolės gaudyklę; ● Prieš pildami kurą ■ Prietaisui pradėjus neįprastai vibruoti (kuo skubiau patikrinkite). ● patikrinkite, ar jis neapgadintas ● pakeiskite ar suremontuokite visas pažeistas dalis ● patikrinkite, ar nėra atsilaisvinusių detalių ir jas priveržkite ■ Jei žoliapjovė atsitrenkia į pašalinį objektą, atlikite šiuos veiksmus: ● Išjunkite variklį ir atjunkite uždegimo žvakės laidą. ● Gerai patikrinkite prietaisą, ar jis nepažeistas. ● Prieš vėl įjungiant žoliapjovę ir pradėdant darbą pašalinkite pažeidimus. ■ Prieš dėdami variklį į įdėklą, palaukite kol jis atvės. ■ Gaisro grėsmei sumažinti variklyje, slopintuve ir benzino sandėliavimo vietose neturi būti žolės, lapų ar per daug tepalo. ■ Jei norite ištuštinti baką, degalus pilkite lauke. ■ Prieš reguliuodami žoliapjovę, palikdami ją be priežiūros, keisdami priedus, gabendami ar padėdami į sandėlį, sustabdykite variklį ir atjunkite uždegimo žvakės laidą. Tokios saugumo priemonės apsaugos nuo atsitiktinio įrankio įsijungimo.Lietuviškai

■ Gaminys labai triukšmingai veikia ir griežtai nesilaikant nurodymų dėl triukšmo poveikio apribojimo, triukšmo mažinimo ir klausos apsauginių priemonių dėvėjimo, galima neišgydomai pakenkti klausai. TECHNINIS APTARNAVIMAS ■ Šią žoliapjovę remontuoti turi tik kvalifikuotas remonto darbus atliekantis personalas. Jei tokius darbus atlieka nekvalifikuoti darbuotojai, tai gali baigtis sužalojimais ir (arba) sugadinti prietaisą. ■ Atlikdami prietaiso techninę priežiūrą, keitimui naudokite tik originalias, prietaiso gamintojo atsargines dalis. Netinkamų atsarginių dalių naudojimas gali sukelti pavojaus riziką arba sugadinti produktą. PASTABA: Atlikite tik tuos darbus, kurie nurodyti šioje instrukcijoje. Jei reikia atlikti techninio aptarnavimo darbus, nugabenkite gaminį į įgaliotą techninio aptarnavimo centrą. Išsaugokite šią vartotojo instrukciją vėlesniam pasinaudojimui. Dėl saugaus darbo išsaugokite šias instrukcijas ir pastoviai jas peržiūrėkite bei apmokykite kitus. Jei šį įrankį skolinate kitam asmeniui, taip pat pridėkite instrukcijas. ŽENKLAI Ant šio prietaiso gali būti matomi šie ženklai. Prašome juos išnagrinėti ir susipažinti su jų reikšme. Tinkamai supratę šiuos ženklus, galėsite geriau ir saugiau naudotis šiuo prietaisu. Su jūsų saugumu susiję įspėjimai. Prieš pradėdami naudoti šį gaminį perskaitykite ir supraskite šią vartotojo instrukciją, kad sumažintumėte sužeidimų pavojų. Laikykite visus kūno dalys ir drabužius aiškius jokių diržų arba kitų judančių dalių. Norėdami išvengti žalos, atokiau nuo judamųjų dalių visais laikais. Pasirūpinkite, kad darbo vietoje nebūtų laidų ir kabelių. Priešingu atveju, galite sunkiai susižeisti.

Pavojus! Rankas ir kojas laikykite kuo toliau nuo prietaiso. Gaminį reguliuoti ar taisyti patiems galima tik tiek, kiek aprašyta šiame vadove. Kitą įrankio remontą turi atlikti tik įgaliotas techninės priežiūros atstovas. Rankas laikykite toliau nuo geležčių. Atatrankos pavojus. Visi aplinkiniai žmonės turi būti bent 15 m atstumu. Siekiant išvengti sužeidimų arba turto sugadinimų, neprisilieskite prie karštų paviršių. Nerūkykite ir stovėkite toliau nuo atviros liepsnos ir kibirkščių. Žolės pjovimas, kai surinkimo dėžė tuščia Žolės nebepjaukite, kai surinkimo dėžė yra pilna. Nelieskite įkaitusio metalinio paviršiaus. Saugokitės aštrių geležčių. Mašiną išjungus geležtės ir toliau sukasi. Prieš atlikdami bet kokius gaminio techninės priežiūros darbus, ištraukite kibirkščių žvakės lizdą. Lėtai atsukite bako dangtelį. Rūpestingai įpilkite alyvą į baką. Kintamojo greičio droselinės sklendės valdymo svirtį nustatykite į didžiausią greitį. Tvirtai 3 kartus paspauskite kapsulės buteliuką. Palaikykite nuspaudę įjungimo svirtelę žemyn nuo rankenos. Traukite starterio lyną, kol variklis pradės veikti. Pjaukite skersai šlaitų, niekada nepjaukite aukštyn ir žemyn. Pašalinkite objektus, kuriuose gali nusviesti besisukanti geležtė. Įsitikinkite, kad atstumas tarp gaminio ir pašalinių asmenų yra saugus.Lietuviškai

Fuel and its vapors are extremely fl ammable and explosive. Fuel and its vapors are extremely fl ammable and explosive. Gaisras arba sprogimas gali sukelti sunkius arba mirtinus nudegimus. Naudokite benziną be švino, skirtą automobiliams, su oktaniniu skaičiumi 87 ([R+M]/2) arba didesniu. Naudokite SAE 30 arba 10W-30 API-SJ masės alyvą. Šis prietaisas atitinka visas reglamentuotas normas ES šalies, kur jis buvo nupirktas. „EurAsian“ atitikties ženklas Ukrainos atitikties ženklas

Laikykite nuspaudę įjungimo svirtelę. Atleiskite užvedimo rankenėle, jei norite prietaisą išjungti.

Savaeigis stūmimas į priekį: Vejapjovė važiuos sava eiga, kai važiavimo valdymo svirtis patraukiam link rankenos. Garantuotas garso galios lygis yra 98 dB. Sustabdykite prietaisą. Atidarykite ir uždarykite degalų vožtuvą Kintama droselinės sklendės valdymo svirtis Kintama transmisijos svirtis RAC409 Atsarginio peilio detalės numeris. ŠALUTINIAI PAVOJAI Net naudojant gaminį pagal nurodymus, neįmanoma visiškai atmesti visų pavojaus veiksnių. Gali kilti toliau nurodyti pavojai, todėl operatorius turi būti itin dėmesingas, kad išvengtų šių dalykų: ■ Vibracijos sukeltas sužalojimas. Kiekvieną darbą atlikite jam skirtu įrankiu, naudokite atitinkamas rankenas ir ribokite darbo bei buvimo sveikatai žalingoje aplinkoje laiką. ■ Klausos pakenkimas dėl buvimo triukšme. Dėvėkite akių apsaugą ir ribokite poveikio trukmę. ■ sužeidimai prisilietus prie geležčių ■ Išsviestų nuolaužų sukeltas sužeidimas

Turime pranešimų, kad vibracija nuo ranka laikomų įrankių kai kuriems asmenims gali turėti neigiamos įtakos vystantis Raynaud sindromui. Šios ligos požymiai yra pirštų dilgčiojimas, nutirpimas ir pabalimas, paprastai pasireiškiantis nuo šalčio. Šie simptomai vystosi dėl paveldimų veiksnių, nesisaugant nuo šalčio ir drėgmės, dėl mitybos, rūkymo ir darbo praktikos. Operatorius gali imtis šių priemonių, kurios gali sumažinti vibracijos poveikį: ■ Apsirenkite kuo šilčiau šaltu oru. Naudojant gaminį, reikia mūvėti pirštines, kad plaštakos ir riešai neatšaltų. Turime pranešimų, kad Raynaud sindromas labiausiai vystosi nuo šalto oro sąlygų. ■ po darbo kiekvieną kartą pasportuokite, kad pagerėtų kraujo apytaka; ■ dažnai darykite darbo pertraukas. Apribokite darbo laikotarpį per dieną. Jei jums pasireiškia kokie nors šios būklės simptomai, nedelsdami nutraukite darbą ir kreipkitės į gydytoją. ĮSPĖJIMAS Ilgiau naudojant, įrankis kelia sužeidimų pavojų ir apsunkina darbą. Ilgiau naudojant įrankius, reikia reguliariai daryti pertraukas.Lietuviškai

ĮSPĖJIMAS Kad išvengtumėte sunkių sužeidimų, prieš naudodamiesi įrankiu įdėmiai perskaitykite ir visiškai įsisavinkite vartotojo instrukciją. Jei nesuprantate perspėjimų bei nurodymų, nenaudokite produkto. Kreiptis į pagalbos į „RYOBI“ klientų aptarnavimo skyrių. PAVAIZDAVIMAS Žr. 1 pav.

1. Šoninis išmetimo kreiptuvas

6. Aukščio lygio reguliatorius

7. Sparčiojo atpalaidavimo skląstis

8. Užvedimo rankenėlė

10. Savęs varyti užstatą

11. Lyno kreipiamoji galvelė

12. Galinė išmetimo angos dangtis

15. Fiksuojamasis kaištis

17. Mulčiavimo kištukas

19. Šoninės išmetimo durelės

20. Šoninio išmetimo kreiptuvo kabliukai

21. Šoninių išmetimo durelių anga

22. Uždegimo žvakės apsauginis gaubtas

23. Kintama droselinės sklendės valdymo svirtis

24. Kintama transmisijos svirtis

25. Kabelio laikiklis

26. Fiksavimo mechanizmas

SURINKIMAS IŠPAKAVIMAS Šį produktą būtina sumontuoti. ■ Gerai patikrinkite prietaisą, ar pervežimo metu prietaisas nebuvo apgadintas ar sulaužytas. ■ Nenaudokite prietaiso, jei trūksta detalių ar jos yra apgadintos tol, kol jos nebus pakeistos. ĮSPĖJIMAS Nenaudokite prietaiso, jei trūksta detalių ar jos yra apgadintos tol, kol jos nebus pakeistos. Naudodamiesi prietaisu esant ne visoms ar apgadintoms detalėms, galite sunkiai susižeisti. ĮSPĖJIMAS Nebandykite prietaiso modifikuoti ar kurti priedų, kurie nėra rekomenduojami naudoti su šiuo produktu. Bandymas jas keisti ar modifikuoti laikoma netinkamu naudojimu, galinčiu sukelti pavojingą situaciją ir jus rimtai sužeisti. ĮSPĖJIMAS Produktų saugos sistemos ar funkcijos neturi būti sugadinta arba išjungtas. ĮSPĖJIMAS Jokiu būdu netvirtinkite ir nemontuokite priedų prietaisui veikiant. Variklio neišjungus, galima rimtai susižeisti. ĮSPĖJIMAS Prijungdami dalis, visada atjunkite laidą nuo uždegimo žvakės. ĮSPĖJIMAS Žoliapjovės niekada nenaudokite be pritvirtintų atitinkamų bei veikiančių saugos įtaisų. Niekada nedirbkite žoliapjove su sugadintomis apsaugos priemonėmis. Naudodamiesi prietaisu esant ne visoms ar apgadintoms detalėms, galite rimtai susižeisti.

1. Nustatykite rankenas į tinkamą darbo padėtį ir tinkamai

pritvirtinkite rankenų galveles. Pasirūpinkite, kad fiksavimo kaištis ant apatinės rankenos būtų įstatytas į laikiklio angą.

2. Norėdami tvirtai priveržti, uždėkite sparčiojo atleidimo

tvirtiklius ir priveržkite sparčiojo atleidimo rankenėles. PASTABA: Saugokitės, kad nesuspaustumėte ir neprivertumėte laidų.

3. Kabelio laikiklį uždėkite ant rankenos.

4. Įdėkite kabelius į kabelio laikiklį.

5. įdėkite starterio lyną į kreiptuvą ant rankenos.

6. Įmontuokite žolės gaudyklę.

MULČIAVIMO KIŠTUKO TVIRTINIMAS (MULČIAVIMO DARBUI ATLIKTI) Žr. 3 pav. PASTABA: Jei naudojate mulčiavimo kištuką, nepritvirtinkite šoninio išmetimo kreiptuvo ar žolės surinkimo dėžės.

1. Pakelkite ir laikykite galines išmetimo dureles.

2. Suimkite mulčiavimo kištuką už rankenėlės ir jį įkiškite

lengvai pakreiptą kampu, kaip parodyta.Lietuviškai

3. Mulčiavimo kištuką įstumkite tvirtai į vietą.

4. Nuleiskite galines išmetimo dureles.

2. Likusias žolės surinkimo dėžės fiksavimo dalis

užspauskite vietoje. ŽOLĖS SURINKIMO DĖŽĖS TVIRTINIMAS (ŽOLĖS SU- RINKIMUI UŽPAKALINĖJE DALYJE) Žr. 4 pav. PASTABA: Jei naudojate žolės surinkimo dėžę, nepritvirtinkite šoninio išmetimo kreiptuvo ar mulčiavimo kištuko. Taip pat būtina užtikrinti, kad šoninės išmetimo durelės būtų saugiai uždarytos.

1. Pakelkite galinio išmetimo angos dangtį.

2. Žolės gaudyklę pakelkite už rankenos ir padėkite

po apatinėmis durelėmis, kad žolės gaudyklės rėmo kabliai būtų uždėti ant galinių durelių vyrio strypo.

3. Atleiskite galines dureles. Jei sumontuota teisingai,

žolės gaudykl ės rėmo kabliai bus tvirtai uždėti ant galinių durelių vyrio strypo.

4. Pasirūpinkite, kad galinės durelės visiškai prisitvirtintų

prie žolės gaudyklės. Pasirūpinkite, kad nebūtų tarpo tarp galinių durelių ir žolės gaudyklės. ŠONINIO IŠMETIMO KREIPTUVO TVIRTINIMAS (IŠME- TIMUI IŠ ŠONO) Žr. 9 pav. PASTABA: Jei naudojate šoninį išmetimo kreiptuvą, nepritvirtinkite žolės surinkimo dėžės. Mulčiavimo kištukas turi būti pritvirtintas. PASTABA: Jei žolės išmetimo kreiptuvas nenaudojamas, šoninio žolės išmetimo dangtis privalo būti užfi ksuotas.

1. Viena ranka nuspauskite fiksavimo mechanizmą

žemyn, o kita ranka pakelkite šoninį išmetimo dangtį.

2. Kreiptuvo kabliukus sulyginkite su įtvaro strypu, esančiu

durelių apatiniame šone.

3. Nuleiskite kreiptuvą tol, kol kabliukai bus užfiksuoti

mulčiavimo įtaiso durelių įtvaro strype.

4. Atleiskite kreiptuv

ą ir šoninio išmetimo dureles. PASTABA: Po naudokite išvalykite ir patikrinkite fiksavimo mechanizmą, kad jis vis dar tinkamai veikia. EKSPLOATAVIMAS

DEGALAI IR BAKO PRIPILDYMAS

ĮSPĖJIMAS Su kuru visada elkitės atsargiai; jis yra labai degus. ■ Naudokite šviežią kurą. ■ Laikykite degalus induose, specialiai pritaikytuose degalų saugojimui. ■ Visuomet imkitės bako pripildymu lauke ir. Venkite neįkvėpkite degalų garų. Nerūkykite ir stovėkite toliau nuo atviros liepsnos ir kibirkščių. ■ Saugokitės, kad benzino ar tepalų nepatektų ant odos. ■ Tarp benzino, tepalų ir jūsų akių išlaikykite atstumą. Jei benzino ar tepalų pateko į akis, nedelsdami praplaukite jas švariu vandeniu. Jei jose lieka dirginimas, tai nedelsdami pasitarkite su gydytoju. ■ Išpiltą benziną nedelsdami išvalykite. BAKO PRIPILDYMAS Žr. 5 pav. ĮSPĖJIMAS Prieš pripildami baką degalų, visuomet išjunkite variklį. Palaukite, kol variklis ir išmetamosios dalies komponentai atvės, tik po to pildykite kurą. Jokiu būdu nenuimkite degalų bako dangtelio ir nepilkite į prietaisą degalų, jeigu variklis veikia ar yra įkaitęs. Prieš įjungdami variklį, pasitraukite bet 9 m atstumu nuo tos vietos, kur jūs pripildėte baką degalų. Nerūkyti. Nepaisydami šių įspėjimų, galite sunkiai susižeisti. ĮSPĖJIMAS Neperpildykite. Užpildyti kuro bako iki 25 mm žemiau degalų kaklo viršuje. Pripildę kuro, žoliapjoves niekada nekelkite daugiau nei 25 laipsnių kampu, nes kuras gali ištekėti bei sukelti gaisrą ar pan.

1. Išvalykite degalų baką aplink dangtelį bet kokiam

degalų užteršimui išvengti.

2. Pamažu atsukite degalų bako dangtelį , kad

sumažintumėte slėgį ir išvengtumėte degalų išsiliejimo aplink dangtelį. Padėkite dangtelį ant švaraus paviršiaus.

3. Rūpestingai įpilkite alyvą į baką. Vengdami jo išsiliejimo.

4. Nuvalykite ir apžiūrėkite tarpiklį, tada tinkamai

pakeiskite visus degalų ir talpyklų dangtelius.

5. Nušluostykite išsiliejusius degalus. Prieš paleidžiant

variklį, reikia paitraukti 9 m atstumu nuo kuro užpylimo punkto. PASTABA: Yra normalu, kad variklis išskiria šiek tiek dūmų pirmo naudojimo metu.

VARIKLIO ALYVOS PAPILDYMAS / PATIKRINIMAS

Žr. 5 pav. Variklio alyva iš esmės įtakoja variklio veikimo kokybę ir jo naudojimo laiką. Bendrai patartina naudoti SAE 10W-30 markės alyvą, kuri tinka visoms temperatū roms. Visada naudokite 4 ciklo alyvą, kad atitinka arba viršija API Service klasifi kavimo SJ reikalavimus. PASTABA: Nedetergentinė arba 2 ciklų alyva pakenkia varikliui, todėl jos naudoti negalima.Lietuviškai

Norėdami papildyti variklio alyvos, atlikite šiuos veiksmus:

1. Įsitikinkite, ar žoliapjovė pastatyta ant lygaus paviršiaus

ir ar aplink alyvos dangtelį / lygio matuoklį nėra nešvarumų.

2. Nuimkite dangtelį ir tarpiklį nuo alyvos bakelio.

3. Atidarykite dangtelį / matuoklį alyvos, pasukdami jį

90 laipsnių kampu prieš laikrodžio rodyklę. Nuimkite alyvos pildymo bako dangtelį / lygio matuoklį.

4. Lėtai pilkite alyvą. Pripilkite iki žymės „pilna“, esančios

lygio matuoklio. Neperpildykite. PASTABA: Tikrindami alyvos lygį, įdėkite lygio matuoklį į alyvos pildymo angą, tačiau nesukite jo.

5. Įdiekite ir pritvirtinkite dangtelį / matuoklį alyvos,

pasukdami jį 90 laipsnių kampu pagal laikrodžio rodyklę. Norėdami patikrinti variklio alyvos kiekį, atlikite šiuos veiksmus: ■ Įsitikinkite, ar žoliapjovė pastatyta ant lygaus paviršiaus ir ar aplink alyvos dangtelį / lygio matuoklį nėra nešvarumų. ■ Nuimkite alyvos pildymo bako dangtelį / lygio matuoklį. Kruopščiai nušluostykite ir vėl įdėkite į alyvos pildymo angą alyvos dangtelį / lygio matuoklį, tačiau nesukite jo. ■ Vėl nuimkite alyvos dangtelį / lygio matuoklį ir patikrinkite alyvos lygį. Jei alyvos rezervuare yra nepakankamai alyvos, jos pilkite tol, kol pasiekiamas reikiamas alyvos lygis.

ŽOLIAPJOVĖS ĮJUNGIMAS/IŠJUNGIMAS

Žr. 5 pav. ĮSPĖJIMAS Niekada neužveskite variklio ir neleiskite varikliui dirbti uždaroje ar prastai vėdinamoje patalpoje, nes kvėpavimas išmetimo dūmais gali būti mirtingas. PASTABA: Variklyje yra įrengtas uždarymo vožtuvas. Baigę pjauti veją išjunkite degalų tiekimą. Variklio įjungimas

1. Atidarykite degalų vožtuvą.

2. Kintamojo greičio droselinės sklendės valdymo svirtį

nustatykite į didžiausią greitį.

3. Paspauskite užvedimo lemputę 3 kartų.

PASTABA: Šio veiksmo paprastai nereikia atlikti paleidžiant variklį, kuris jau kelias minutes veikė.

4. Produktų saugos sistemos ar funkcijos neturi būti

sugadinta arba išjungtas.

5. TRAUKITE rankinį starterį tol, kol variklis užsiveda.

Lėtai atleiskite starterio lyną, kad jis grįždamas į pirminę padėtį nesusitrauktų pernelyg staiga. PASTABA: Esant vėsesniam orui, alyvos pripylimo veiksmus gali reikėti pakartoti. Kai oras šiltesnis, pernelyg daug pripylus alyvos, ji gali apsemti variklį ir jis gali nepasileisti. Jeigu variklis neapsemtas, prieš jį bandydami paleisti, palaukite kelias minutes: nekartokite alyvos pildymo veiksmų. Variklio išjungimas

1. Atleiskite užvedimo rankenėle, jei norite prietaisą

2. Uždarykite degalų vožtuvą.

KINTAMO GREIČIO DROSELIO NAUDOJIMAS

Žr. 19 pav. ■ Kintamo greičio droselio svirtimi ant rankenos galima nustatyti tik skirtingą variklio darbo greitį, o užvedant žoliapjovę ir pjaunant žolę variklį būtina nustatyti didžiausiam greičiui. ■ Kintamo greičio droselio svirtis variklio neišjungia. Norint sustabdyti variklį reikia atleisti įjungimo mygtuką ant rankenos.

KINTAMOS TRANSMISIJOS NAUDOJIMAS

Žr. 20 pav. ■ Kintamos transmisijos svirtis ant rankenos leidžia naudotojui nustatyti įvairius transmisijos greičius. ■ Nekeiskite svirties padėties, jei įrenginys neveikia; priešingu atveju svirtis gali būti sugadinta. ■ Esant aukštesnei žolei sumažinkite transmisijos greitį ir padidinkite variklio sūkių skaičių. PRIETAISO SUKIMAS Žr. 6 pav. ■ Kad prietaisas suktųsi savaimine eiga, atlikite šiuos veiksmus: Laikykite nuspaudę įjungimo svirtį lėtai traukdami savos eigos rankeną link ranktūrio. Atleiskite savarankiškai varyti užstatą sustabdyti ratų pavara. ■ Norėdami rankiniu būdu varyti: Laikykite nuspaudę įjungimo svirtelę. Negalima užsiimti savarankiškai varyti užstatą. PASTABA: Gaminys pradės veikti, kai savos eigos rankena įsijungs.

GELEŽTĖS AUKŠČIO NUSTATYMAS

Žr. 7 pav. Transportavimo metu žoliapjovės ratai nustatyti į žemo pjovimo padėtį. Prieš pirmą kartą naudojant žoliapjovę sureguliuokite pjovimo padėtį pagal jums tinkamiausią pievos aukštį. Vidutinė žolė turi būti nuo 38 mm iki 50 mm vėsiais metų mėnesiais ir nuo 50 mm iki 76 mm karštais metų mėnesiais. Geležtės aukščio nustatymas ■ Sustabdykite žoliapjovę ir palaukite, kol geležtė visiškai liausis suktis. ■ Norėdami geležtes pakelti, suspauskite aukščio reguliatorių ir patraukite jį į žoliapjovės galą.Lietuviškai

■ Norėdami nuleisti geležtes, suspauskite aukščio reguliatorių ir patraukite jį į žoliapjovės priekį. RANKENOS NUSTATYMAS Į TINKAMĄ AUKŠTĮ IR TIN- KAMU KAMPU Žr. 8 pav. Rankenos aukštį nesunku nustatyti į operatoriaus pageidaujamą lygį. Jei norite sureguliuoti rankenos aukštį: ■ Nuimkite sparčiojo atleidimo rankenėlę. ■ Išstumkite sparčiojo atleidimo svirtį ir nustatykite aukštį iki kitos angos. ■ Vėl uždėkite sparčiojo atleidimo tvirtiklį. Priveržkite sparčiojo atleidimo rankenėlę. ■ Šiuos veiksmus pakartokite įmontuodami rankeną iš kitos pusės. Jei norite sureguliuoti rankenos kampą: ■ Atleiskite apatinius sparčiojo atleidimo tvirtiklius. ■ Pakeiskite rankenos kampą pagal poreikį. Pasirūpinkite, kad fiksavimo kaištis ant apatinės rankenos būtų įstatytas į laikiklio angą. PASTABA: Gaminys turi 3 taškų rankenos kampo reguliavimo nustatymą. ■ Uždėkite apatinius sparčiojo atleidimo tvirtiklius. PJOVIMO PATARIMAI ■ Patikrinkite, ar vejoje nėra akmenų,pagalių, vielų ar kitų objektų, kurie gali pažeisti žoliapjovės geležtes ir variklį. Tokius objektus žoliapjovė gali atsitiktinai užkabinti ir mesti į bet kurią pusę bei sukelti rimtus sužalojimus operatoriui ir kitiems asmenims. ■ Veiksmingiausia nupjauti trečdalį ar mažiau viso žolės aukščio. ■ Pjaudami aukštą žolę sumažinkite ėjimo greitį. Taip pjovimas bus efektyvesnis ir geriau išsivalys nuopjovos. ■ Nepjaukite šlapios žolės, ji įstrigs apatinėje dugno dalyje ir neleis tinkamai surinkti žolės arba išsivalyti nuo nuopjovų. ■ Pjaunant naują ar tankią žolę gali reikėti pjauti siauresne vaga ar pjovimo aukštį didesnį. ■ Po kiekvieno naudojimo išvalykite žoliapjovės dugno apačią nuo žolės likučių, lapų, purvo ir kitų susikaupusių liekanų. Žr. skyrių „Žoliapjovės dugno apačios valymas“.

Žr. 10 pav. ■ Šlaitai yra pagrindinis veisknys, kai galima paslysti ir nukristi ir kuris gali baigtis sunkiais sužalojimais. Dirbant ant šlaitų reikia būti itin atsargiems. Jei būdami ant šlaito jūs jaučiatės suvaržyti, ten žolės nepjaukite. Jūsų pačių saugumui nebandykite pjauti ant didesnio nei 15 laipsnių šlaito. Gamintojas pataria pjaunant žolę atšlaitėse nemontuoti pavaros ratų. ■ Pjaukite skersai šlaitų, niekada nepjaukite aukštyn ir žemyn. Būkite itin atsargūs ant šlaitų keisdami kryptį. ■ Saugokitės duobių, provėžų, akmenų, paslėptų objektų ar nelygumų, kur galite paslysti ar pargriūti. Aukšta žolė gali kliūtis paslėpti. Pašalinkite visus objektus (akmenis, medžių šakas ir t. t.) už kurių galėtumėte suklupti ar kuriuos geležtės užkabintų ir išmestų. ■ Visada atkreipkite dėmesį į stabilią stovėseną. Paslydus ir nukritus galima rimtai susižaloti. Jei jaučiate, kad prarasite pusiausvyrą, nedelsiant atleiskite maitinimo tiekimo rankenėlę. ■ Nepjaukite žolės prie staigių nuolydžių, griovių ar krantinių. Galite paslysti ar prarasti pusiausvyrą. ŽOLĖS GAUDYKLĖS IŠTUŠTINIMAS Žr. 11 pav.

1. Sustabdykite žoliapjovę ir palaukite, kol geležtė visiškai

2. Pakelkite galinio išmetimo angos dangtį.

3. Suimkite žolės gaudyklę už rankenos ir pakelkite, kad

išimtumėte iš žoliapjovės.

4. Išvalykite žolės gaudytuvą.

5. Pakelkite galines žolės iškratymo dureles ir vėl įdėkite

žolės gaudyklę. ĮSPĖJIMAS Būkite ypatingai atsargūs keldami ar pakreipdami prietaisą atlikti priežiūros, valymo darbus, padėti į sandėlį ar transportuoti. Geležtė aštri: net kai variklis neįjungtas, geležtės gali šiek tiek suktis. Visas korpuso dalis laikykite atokiai nuo atidengtos geležtės.

ĮSPĖJIMAS Atleidus svirtį maitinimo, reguliariai patikrinti, ar ašmenys sustoja po 3 sekundžių. ĮSPĖJIMAS Jei produktas nėra palaikoma tinkamai, gyvenimo trukmė ir produktas, gali būti sumažintas, ir įmontuota saugos funkcijų, gali neveikti tinkamai, šitaip didinant sunkių sužalojimų potencialą. Gaminys turi būti geros darbinės būklės.Lietuviškai

ĮSPĖJIMAS Prieš atlikdami techninė priežiūros darbus, sustabdykite prietaisą ir palaukite, kol geležtė visiškai liausis suktis, tada atjunkite laidą nuo uždegimo žvakės. Nepaisydami šių įspėjimų, galite sunkiai susižeisti. ĮSPĖJIMAS Sugedusias detales keiskite tik įgaliotomis atsarginėmis detalėmis. Kitų detalių naudojimas gali sukelti pavojų ar sugadinti prietaisą.

Prietaisą galite reguliuoti ir remontuoti, kaip aprašyta šiame naudotojo vadove. Dėl kitų remonto darbų kreipkitės į įgaliotą techninio aptarnavimo centrą. ■ Valydami plastikines detales, nenaudokite tirpiklių. Komerciniai tirpikliai lengvai pažeidžia daugelį plastikinių dalių paviršių ir gali jas apgadinti. Valydami purvą, dulkes, tepalus, alyvas ir t. t., naudokite švarias šluostes. ■ Užtikrinant saugų žoliapjovės darbą pastoviai tikrinkite visas veržles ir varžtus, ar jie tinkamai suveržti. ■ Nuo variklio ar jo dangčio ir aplink šiuos įtaisus nuvalykite susikaupusias žolės nuopjovas. Retkarčiais švariai nuvalykite sausu skuduru. Nenaudokite vandens. ■ Pastoviai tikrinkite, ar žolės gaudytuvas nėra susidėvėjęs ar sugedęs. ĮSPĖJIMAS Neleiskite stabdžių skysčiams, benzinui, naftos produktams, persisunkiantiems tepalams ir kt. susiliesti su plastikinėmis dalimis. Chemikalai gali jas pažeisti, susilpninti arba sunaikinti, taip sukeldami sunkių sužeidimų pavojų.

ŽOLIAPJOVĖS KORPUSO APAČIOS VALYMAS

1. Žoliapjovę pakelkite iki maksimalaus aukščio.

2. Išorinę žarnos jungiamąją detalę (nepridedama)

prijunkite prie vidinės žarnos jungiamosios detalės žoliapjovės korpuso apačioje.

3. Įjunkite vandens tiekimą.

4. Užveskite žoliapjovę ir leiskite varikliui dirbti

maksimaliais sūkiais, tačiau neįjunkite automatinio veikimo mygtuko.

5. Leiskite varikliui dirbti apie 30 sekundžių.

6. Išjunkite variklį.

7. Išjunkite vandens tiekimą.

8. Patikrinkite žoliapjovės korpuso apačią, ar ji švari ir, jei

reikia, pakartokite valymo veiksmus. TEPIMAS Kad įrankis ilgai veiktų normalioms darbo sąlygoms, visi šio įrankio guoliai tepami užpilant pakankamą kiekį aukštos kokybės tepalo. Todėl daugiau jo tepti nebereikės. ĮSPĖJIMAS Visada saugokite rankas. Taisydami geležtes dėvėkite storas pirštines ir/ar apvyniokite pjovimo geležtės kraštus skudurais ir kita medžiaga. Prisilietę prie geležtės galite sunkiai susižeisti.

PJOVIMO GELEŽTĖS PAKEITIMAS

Žr. 12 pav. Kai atliekant koregavimus, būkite atsargūs, ne pagauti savo pirštus tarp judančių ašmenų ir nejudamos dalys produkto komplektacijoje. Kad kuo geriau pjautų, žoliapjovės geležtė turi būti aštri. Sulankstytą ar pažeistą geležtę reikia nedelsiant pakeisti. ĮSPĖJIMAS Keitimui naudokite tik žoliapjovės gamintojo patvirtintas geležtes. Naudoti gamintojo nepatvirtintą žoliapjovės geležtę – pavojinga ir galima susižeisti arba sugadinti žoliapjovę, dėl ko gali būti anuliuota garantija. ĮSPĖJIMAS Pirmiausia kurą išpilkite, tik po to kelkite žoliapjovę geležtei pakeisti.

1. Išjunkite variklį ir atjunkite uždegimo žvakės laidą.

Palaukite, kol geležtė visiškai nustos suktis.

2. Paverskite gaminį ant šono (oro filtru į viršų).

3. Įsprauskite medžio gabalą tarp geležtės ir žoliapjovės

dugno, kad geležtė neužsivestų. ● Montavimas: Žr. 12a pav. ● Nuėmimas: Žr. 12b pav. PASTABA: Neįsprauskite medinės kaladės tarp mentės ir plastikinio dangtelio.

4. 16mm atsuktuvu (prietaiso komplekte nėra) atlaisvinkite

geležtės varžtą pasukdami jį prieš laikrodžio rodyklę (žiūrint iš žoliapjovės apačios).

5. Nuimkite varžtą ašmenys, pavasaris poveržlę ir

6. Ant veleno uždėkite naują geležtę. Įsitikinkite, kad ji

įstatyta išlenktais kraštais į žoliapjovės dugno viršų, o ne į jo apačią.

7. Ant veleno pakeiskite spyruoklinės poveržlę ir mentės

varžtą. Pirštu įsukite varžtą, sukdami jį pagal laikrodžio rodyklę (žiūrint iš žoliapjovės apačios). PASTABA: įsitikinkite, kad visos dalys uždėtos ta seka, kaip buvo nuimtos.Lietuviškai

8. Veržliarakčiu (prietaiso komplekte nėra) tvirtai įsukite

9. Rekomenduojamas geležtės varžto sąsūkos momentas

yra 40–45 Nm (35–40 pėd./svar.) PASTABA: Geležčių negaląskite: pakeiskite jas naujomis. Geležtės turi būti tinkamai išbalansuotos, kad nebūtų apgadintos ir jomis nesusižeistų operatorius.

Žr. 13 pav. Kad oro fi ltras tinkamai veiktų ir jį galėtumėte ilgai naudoti, fi ltras turi būti švarus.

1. Oro filtro dangtelį nuimkite, spausdami fiksatorių

atsargiai žemyn ir tuo pačiu metu atsargiai dangtelį patraukdami.

2. Nuimkite oro filtrą ir jį nuplaukite šiltu vandeniu su

muilu. Išplaukite ir palikite jį gerai nudžiūti.

3. Oro filtrą patepkite nedideliu kiekiu variklio alyvos:

perteklių nuvalykite sugeriančia šluoste arba popieriniu rankšluosčiu.

4. Vėl uždėkite filtrą ant pagrindo.

5. Pakeiskite ir pritvirtinkite filtro gaubtą.

PASTABA: Kad prietaisas kuo geriau veiktų, filtrą reikia keisti kartą per metus. KURO DANGTELIS ĮSPĖJIMAS Jeigu kuro dangtelis pralaidus, gali kilti gaisro pavojus, todėl dangtelį būtina nedelsiant pakeisti. Kuro dangtelyje yra įmontuotas neremontuojamas fi ltras ir vožtuvas. Užsikimšus degalų dangteliui, variklis pradeda blogai veikti. Jeigu, atlaisvinus degalų dangtelį, variklis pradeda gerai veikti, gali būti, jog sugedęs ar užsikimšęs atbulinis vožtuvas. Jei būtina, kuro bako dangtelį pakeiskite nauju.

VARIKLIO ALYVOS KEITIMAS

Žr. 14 pav. Prieš apversdami prietaisą, patikrinkite, ar degalų bakas visiškai tuščias: priešingu atveju, degalai ištekės. Variklio alyvą reikia keisti kas 25 eksploatavimo valandas. Variklio alyvą reikia keisti, kol ji dar šilta, tačiau ne karšta. Taip alyva greitai ir visiškai ištekės iš bako.

1. Nuimkite alyvos pildymo bako dangtelį / lygio matuoklį.

2. Paverskite žoliapjovę ant šono ir leiskite alyvai ištekėti

iš pildymo angos į patvirtintą talpyklą.

3. Pastatykite žoliapjovę stačiai ir vadovaudamiesi

instrukcijomis, pateiktomis skyrelyje Alyvos papildymas / tikrinimas, Pripilkite į baką naujos alyvos. PASTABA: Panaudotą alyvą utilizuokite tam skirtoje utilizavimo vietoje. Išsamesnės informacijos kreipkitės į vienį alyvos mažmeninės prekybos atstov

UŽDEGIMO ŽVAKĖS PRIEŽIŪRA Žr. 15 pav. Kad variklis nepriekaištingai veiktų, uždegimo žvakė turi būti įmontuota su reikiamu tarpu ir neužteršta nuosėdomis. Norėdami patikrinti, atlikite šiuos veiksmus:

1. Nuimkite uždegimo žvakės dangtelį.

2. Nuvalykite visus nešvarumus nuo uždegimo žvakės

(prietaiso komplekte nėra).

4. Patikrinkite, ar uždegimo žvakė nepažeista ir prieš vėl

įdėrdami, išvalykite ją vieliniu šepečiu. Jeigu izoliacinė medžiaga sutrūkinėjusi ar supleišėjusi, uždegimo žvakę reikia pakeisti. PASTABA: Pakeitimui naudokite rekomenduojamą E6RTC kibirkščių žvakę.

5. Išmatuokite uždegimo žvakės tarpą. Tinkamas tarpas

yra 0,71 mm−0,79 mm. Norėdami praplėsti tarpą (jei reikia), atsargiai palenkite įžeminimo (viršutinį) elektrodą. Norėdami sumažinti tarpą, švelniai padaužykite į žeminimo elektrodą į kietą paviršių.

6. Įdėkite uždegimo žvakę į reikiamą padėtį; įsukite ją

ranka, kad sriegiai nepersisuktų.

7. Priveržkite veržliarakčiu, kad poveržlė prisispaustų.

Jeigu uždegimo žvakė nauja, kad poveržlė reikiamai prisispaustų, pasukite ją 1/2 sūkio. Jeigu pakartotinai naudojate seną uždegimo žvakę, kad poveržlė reikiamai prisispaustų, pasukite ją 1/8–1/4 sūkio. PASTABA: Netinkamai įtaisyta uždegimo žvakė labai įkaista ir gali pakenkti varikliui.

8. Vėl uždėkite uždegimo žvakės apsauginį gaubtą.

VARANČIŲJŲ PAVARŲ PRIEŽIŪRA Žr. 16 pav. Kad ratai veiktų vienodai lygiai, prieš sandėliavimą juos reikia išvalyti.

1. Nuimkite dangtelį.

2. Nuimkite ir padėkite veržlę ir krumpliaratį.

3. Nuvalykite dulkių sluoksnį, e-žiedą, tarpiklį, smaigus

ir variklio pavarą. Sausu skuduru nuvalykite dulkes nuo jų bei pavaros veleno apačios. Jei būtina pašalinti užsisenėjusį purvą, galima naudoti valymui skirtą alkoholio skystį. ĮSPĖJIMAS Netepkite šių ratų komponentų tepalu. Tepimas gali sukelti ratų komponentai žlugti naudojimo, kuris gali sukelti produkto sugadinimo ir / ar sunkaus sužalojimo į operatoriaus metu.

4. Vėl uždėkite ratų pavarą (rodyklės turi būti atsisukusios

priekiu į žoliapjovę). Sudėkite smaigus, tarpiklį, e-žiedą ir dulkių dangtį. PASTABA: Pasirūpinkite, kad kairioji pavara ir dešinioji pavara būtų tinkamose savo vietose.Lietuviškai

5. Uždėkite ratus ir veržles. Tvirtai priveržkite veržlę.

6. Uždėkite stebulės dangtį.

RATUKŲ KEITIMAS Žr. 17 pav. ĮSPĖJIMAS Keitimui naudokite tik žoliapjovės gamintojo patvirtintus ratus. Sumontavus gamintojo neaprobuotus ratus, žoliapjovė gali kelti pavojų ir galima rimtai susižaloti.

1. Išjunkite variklį ir atjunkite uždegimo žvakės laidą.

Palaukite, kol geležtė visiškai nustos suktis.

2. Nuimkite dangtelį.

3. Nuimkite veržlę nuo rato ašies, tada nuimkite ratą.

4. Uždėkite naują ratą ir pritvirtinkite jį poveržle.

PRIETAISO SAUGOJIMAS 30 dienos ar daugiau ■ Jei naudojate kuro stabilizatoriaus, atlikite stabilizatorius gamintojo nurodymus pridėti stabilizatoriaus benzino kuro bake. Variklio veikti ne mažiau kaip 10 minučių po pridedant stabilizatoriaus, kad būtų galima stabilizatorius, kad pasiektų karbiuratorių. ĮSPĖJIMAS Nelaikykite produkto su benzinu į pastato viduje, kur garai gali pasiekti atvirą liepsną ar kibirkštėlę. ■ Jei nenaudojate kuro stabilizatoriaus, leiskite varikliui veikti tol, kol produktas visiškai iš benzino. ■ Varikliui sustojus, palaukite, kol geležtė visiškai liausis suktis ir atjunkite uždegimo žvakės laidą. ■ Pasukite degalų vožtuvą į uždarą padėtį ■ Paverskite žoliapjovę ant šono (karbiuratoriumi į viršų) ir išvalykite žoliapajovės apatinėje dalyje susikaupusias žolės nuopjovas. ■ Išvalykite žoliapjovės korpuso apačią. ■ Kruopščiai nušluostykite žoliapjovę sausa šluoste. ■ Patikrinkite, ar visos veržlės, varžtai, rankenos, sraigtai, skląsčiai ir t. t. yra užveržti. ■ Patikrinkite, ar judančios dalys nesugadintos, nesugedusios ir nesusidėvėjusios. Ar atliktas remontas bet sugadintas ar trūkstamų dalių. ■ Laikykite žoliapjovę gerai vėdinamoje, švarioje, sausoje ir vaikams nepasiekiamoje vietoje. ■ Nelaikykite žoliapjovės prie ėdančių medžiagų (trąšų ar akmens druskos). Prieš sandėliavimą nuleisti rankenas: Žr. 18 pav. ■ Nuimkite starterį nuo kreiptuvo ir leiskite jam įsitraukti į variklį. ■ Nuimkite žolės gaudyklę. ■ Atleiskite viršutinius greitai išleisti tvirtinimo viršutinio rankena ir užlenkti viršutinės rankenos žemyn. ■ Atleiskite apatinį sparčiojo atleidimo tvirtiklį. ■ Nulenkite rankeną į priekį pro rankenos tvirtinimo laikiklius ir pasirūpinkite, kad laikiklis laikytų rankeną; priešingu atveju galite pažeisti oro filtrą. ■ Uždaryti mažesnes Greito atjungimo sklendes ir tegul laikiklis remti rankeną, todėl įsitikinkite, kad ne sulenkti ar Kink kontrolės kabelius. GABENIMAS ■ Žoliapjovę sustabdykite, atjunkite uždegimo žvakės laidą ir palaukite, kol geležtė visiškai liausis suktis ir prietaisas atvės. Leiskite varikliui visiškai atvėsti. ■ Ištuštinkite degalų baką, leisdami varikliui veikti, kol jį išdegins ir sustos. Išleiskite alyvą vadovaudamiesi alyvos keitimo instrukcijomis. ■ Pritvirtinkite žoliapjovę, kad nejudėtų ir nenukristų, nes priešingu atveju ji gali sužeisti žmones arba sugesti.Lietuviškai

Patikrinkite visų pradinių blokuotės ir maitinimo svertas veikia tinkamai

GEDIMŲ NUSTATYMAS Gedimas Galima priežastis Sprendimas Rankena netinkamoje padėtyje. Nustatyta netinkama rankenos padėtis. Įsitikinkite, kad apatinės rankenos PIN išpirko į tinkamą padėtį. Greita atpalaidavimo rankenėlės nėra priveržti. Priveržkite dirbti greito atleidimo rankenėles. Žoliapjovė neužsiveda. Nėra kibirkšties. Naudokite kibirkščių testeris patikrinti tinkamai žvakės veikimo. Nėra degalų. Patikrinkite, ar kuro vožtuvas yra nustatytas į atidarytą padėtį Įpilkite degalų. Jeigu žoliapjovės vis tiek nepavysta paleisti, kreipkitės į techninės priežiūros atstovą. Variklis apsemtas. Palaukite 15 minučių, tada vėl pabandykite paleisti žoliapjovę. Nepildykite prieš bandydami paleisti. Starterio virvę traukia sunkiau nei dabar, kai naujas. Kreipkitės į techninės priežiūros atstovą. Žoliapjovę sunku stumti. Aukšta žolė, užpakalinė žoliapjovės korpuso dalis ir geležtė įsivelia į tankią žolę arba pjovimo aukštis per žemas. Padidinkite pjovimo aukštį. Reikia išvalyti ratų sistemą. Išvalykite ratų sistemą. Esant dideliam greičiui žoliapjovė vibruoja. Išsibalansavusi geležtė. Pakeiskite geležtę. Sulinkęs variklio velenas. Sustabdykite variklį, nuo uždegimo žvakės atjunkite laidą ir patikrinkite, ar nėra pažįstų dalių. Prieš naują paleidimą atiduokite taisyti į įgaliotą aptarnavimo centrą. Žoliapjovė tinkamai nemulčiuoja žolės. Nupjauta šlapia žolė kyšo iš po apačios šone. Prieš pjaudami žolę, palaukite kol ji išdžius. Išvalykite žoliapjovės korpuso apač ią. Žoliapjovė tinkamai nesurenka žolės. Pjovimo aukštis nustatytas per žemas. Padidinkite pjovimo aukštį.Eesti

Papildant bet kokias įstatymuose numatytas perkant atsirandančias teises, šiam įrenginiui taikoma toliau nurodyta garantija.

1. Vartotojams suteikiama 24 mėnesių trukmės garantija nuo įrenginio įsigijimo

datos. Ši data turi būti nurodyta sąskaitoje faktūroje ar kitame pirkimą įrodančiame dokumente. Šis įrenginys skirtas tik vartotojų rinkai ir asmeniniam naudojimui. Todėl garantija netaikoma, jei įrenginys naudojamas profesinėms ar komercinėms reikmėms.

2. Įsigijus tam tikrus sodo įrenginius (AC/DC), suteikiama galimybė pratęsti

garantiją, kad ji galiotų ilgiau, nei nurodyta pirmiau, naudojantis registracija interneto svetainėje www.ryobitools.eu. Ar galima pratęsti įrenginio garantinį laikotarpį, aiškiai nurodoma parduotuvėse ir (arba) ant įrenginio pakuotės, ir (arba) įrenginio dokumentuose. Galutinis naudotojas turi užregistruoti savo naujai įsigytą įrenginį per 30 dienų nuo įsigijimo datos. Galutinis naudotojas gali registruotis išplėstinei garantijai savo gyvenamojoje šalyje, jei ji nurodyta internetinėje registracijos formoje, kurioje siūloma tokia galimybė. Be to, galutiniai naudotojai turi sutikti su duomenų, kuriuos reikia įvesti internetu, saugojimu ir svetainės naudojimo sąlygomis. Kaip išplėstinės garantijos įrodymas naudojamas registracijos patvirtinimo kvitas, atsiunčiamas el. paštu, ir originali sąskaita faktūra, kurioje nurodyta įsigijimo data.

3. Ši garantija apima visus garantiniu laikotarpiu aptiktus įrenginio trūkumus,

atsiradusius dėl gamybos arba medžiaginių defektų nuo įsigijimo datos. Ši garantija ribojama remontu ir (arba) pakeitimu, ji neapima jokių kitų įsipareigojimų, įskaitant (bet tuo neapsiribojant) šalutinius arba antrinius nuostolius. Garantija anuliuojama, jei įrenginys buvo naudojamas netinkamai, naudojamas ne pagal naudojimo instrukciją arba netinkamai prijungtas. Ši garantija netaikoma: – jokiai įrenginiui padarytai žalai, kurią lėmė netinkama techninė priežiūra; – jokiam įrenginiui, kuris buvo keičiamas ar modifikuojamas; – jokiam įrenginiui, kurio originalūs identifikavimo ženklai (prekės ženklas, serijos numeris) buvo sugadinti, pakeisti arba pašalinti; – jokiai žalai, kurią lėmė naudojimo instrukcijos nesilaikymas; – jokiems CE ženklu nepažymėtiems įrenginiams; – jokiam įrenginiui, kurį bandė remontuoti nekvalifikuoti asmenys arba kuris buvo remontuojamas be „Techtronic Industries“ leidimo; – jokiam įrenginiui, kuris buvo prijungtas prie netinkamo maitinimo tinklo (netinkamos srovės, įtampos, dažnio); – jokiam įrenginiui, kuris buvo naudojamas su netinkamu degalų mišiniu (degalai, alyva, maišymo santykis); – jokiai žalai, kurią lėmė išorinis poveikis (cheminis, fizinis, smūgiai) arba pašalinės medžiagos; – dėvimosioms dalims; – netinkamam naudojimui, įrenginio perkrovai; – nepatvirtintų priedų arba dalių naudojimui; – Jokiam reguliariam karbiuratorių reguliavimui arba priežiūros ir valymo darbams – Komponentams (dalims ir priedams), kurie natūraliai dėvisi, įskaitant (bet tuo neapsiribojant) spyruoklines galvutes, pavarų diržus, sankabą, gyvatvorių genėtuvų ar žoliapjovių geležtes, diržus, trosinį droselį, anglinius šepetėlius, maitinimo kabelį, virbus, fetro poveržles, prikabinimo kaiščius, pūstuvo ventiliatorius, pūstuvo ir siurblio vamzdžius, siurblio maišą ir diržus, kreipiamuosius strypus, pjūklo grandines, žarneles, jungiamąsias detales, purškimo antgalius, ratus, purškimo liestukus, vidines rites, išorines rites, pjovimo vielą, uždegimo žvakes, oro filtrus, dujų filtrus, mulčiavimo geležtes ir pan.

4. Prireikus atlikti priežiūros darbus, įrenginį reikia siųsti arba atvežti RYOBI

įgaliotajam priežiūros centrui, nurodytam kiekvienos šalies priežiūros centrų adresų sąraše. Kai kuriose šalyse vietinis RYOBI atstovas siunčia įrenginį RYOBI priežiūros organizacijai. Siunčiant įrenginį RYOBI priežiūros centrui, reikia saugiai jį supakuoti pašalinant visas pavojingas medžiagas, pvz., benziną, nurodyti ant pakuotės siuntėjo adresą ir pridėti trumpą gedimo aprašymą.

5. Pagal šią garantiją remontas / keitimas atliekami nemokamai. Tokie veiksmai

nelaikomi garantijos pratęsimu arba naujo garantinio laikotarpio pradžia. Dalys arba įrenginiai, kuriuos pakeitėme, tampa mūsų nuosavybe. Kai kuriose šalyse pristatymo ir pašto išlaidas turi padengti siuntėjas. Įstatymuose numatytos jūsų teisės, atsirandančios perkant įrenginį, lieka nepakeistos

6. Ši garantija galioja Europos bendrijoje, Šveicarijoje, Islandijoje, Norvegijoje,

Lichtenšteine, Turkijoje ir Rusijoje. Jei gyvenate ne šiose šalyse, kreipkitės į įgaliotąjį RYOBI atstovą ir sužinokite, ar jums taikoma kita garantija. ĮGALIOTAS TECHNINĖS PRIEŽIŪROS CENTRAS Jei norite surasti įgaliotą techninės priežiūros centrą netoli Jūsų, apsilankykite interneto svetainėje http://en.ryobitools.eu/header/service-and-support/service-agents

ATITIKTIES DEKLARACIJA Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany Mes pareiškiame, kad šie produktai Benzininė vejapjovė Prekės ženklas: RYOBI Modelio numeris: RLM53190YV Serijinio numerio diapazonas: 46255902000001 - 46255902999999 pagamintas laikantis toliau nurodytųjų Europos Direktyvų ir darniųjų standartų 2006/42/EC, 2000/14/EC, 2005/88/EC, 2016/1628/EU, 2011/65/EU, 2014/30/ EU, EN ISO 5395-1:2013+A1:2018, EN ISO 5395-2:2013 +A1:2016+A2:2017,

EN ISO 14982:2009, EN 50581:2012

Išmatuotas akustinis lygis: 94,39 dB (A) Garantuotas akustinis lygis: 98,0 dB (A) Atitikties įvertinimo metodas pagal direktyvos 2000/14/EC, VI Priedą su pataisomis 2005/88/EC. Įgaliotosios institucijos pavadinimas:
