MANUAL DE UTILIZADOR L 240 S STEINEL

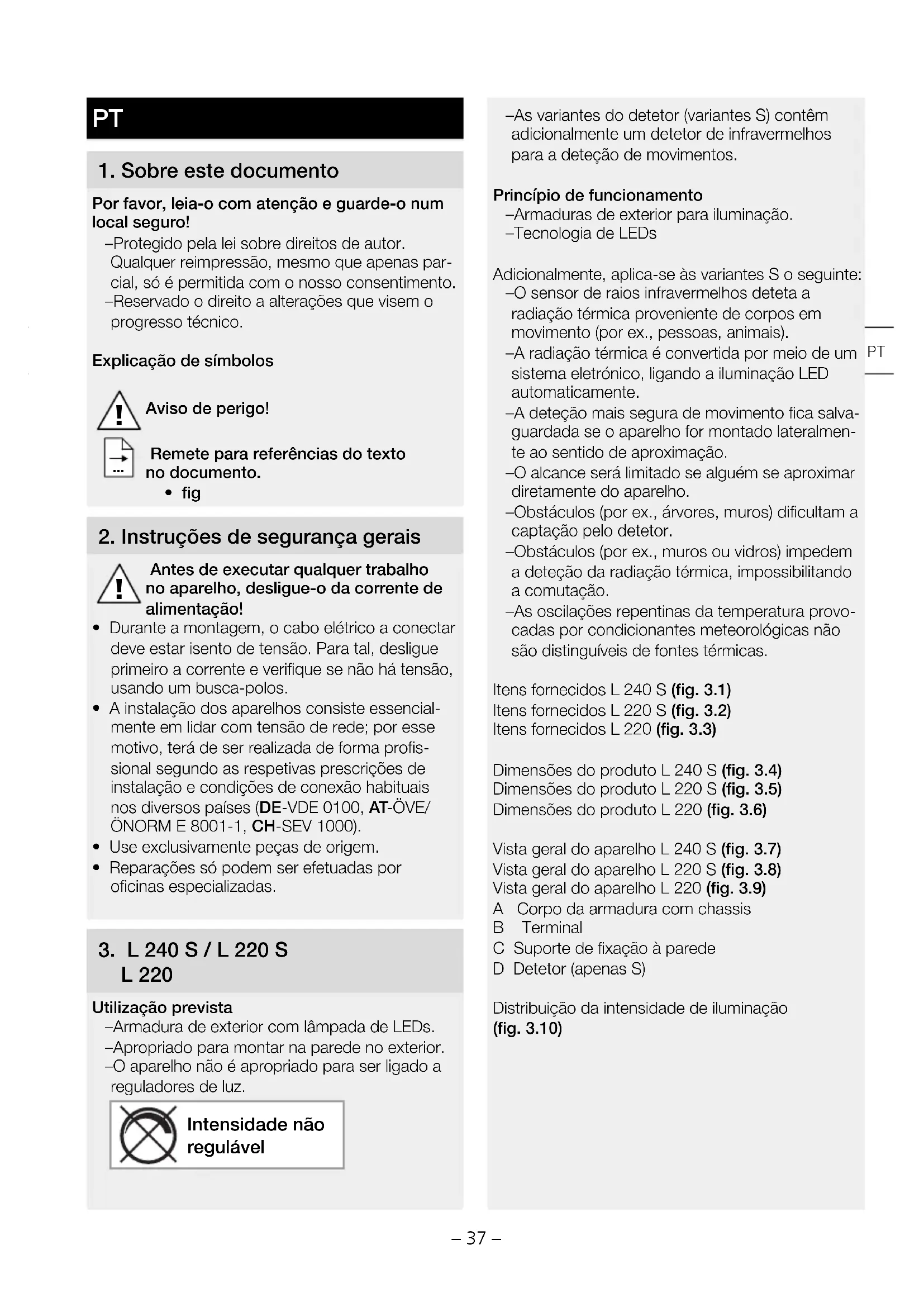

Por favor, leia-o com atenção e guarde-o num local seguro! – Protegido pela lei sobre direitos de autor. Qualquer reimpressão, mesmo que apenas par- cial, só é permitida com o nosso consentimento. – Reservado o direito a alterações que visem o progresso técnico. Explicação de símbolos

Remete para referências do texto no documento.

2. Instruções de segurança gerais

Antes de executar qualquer trabalho no aparelho, desligue-o da corrente de alimentação!

• Durante a montagem, o cabo elétrico a conectar deve estar isento de tensão. Para tal, desligue primeiro a corrente e verifique se não há tensão, usando um busca-polos.

• A instalação dos aparelhos consiste essencial- mente em lidar com tensão de rede; por esse motivo, terá de ser realizada de forma profis- sional segundo as respetivas prescrições de instalação e condições de conexão habituais nos diversos países (DE-VDE 0100, AT-ÖVE/ ÖNORM E 8001-1, CH-SEV 1000).

• Use exclusivamente peças de origem.

• Reparações só podem ser efetuadas por oficinas especializadas.

3. L 240 S / L 220 S

L 220 Utilização prevista – Armadura de exterior com lâmpada de LEDs. – Apropriado para montar na parede no exterior. – O aparelho não é apropriado para ser ligado a reguladores de luz. Intensidade não regulável – As variantes do detetor (variantes S) contêm adicionalmente um detetor de infravermelhos para a deteção de movimentos. Princípio de funcionamento – Armaduras de exterior para iluminação. – Tecnologia de LEDs Adicionalmente, aplica-se às variantes S o seguinte: – O sensor de raios infravermelhos deteta a radiação térmica proveniente de corpos em movimento (por ex., pessoas, animais). – A radiação térmica é convertida por meio de um sistema eletrónico, ligando a iluminação LED automaticamente. – A deteção mais segura de movimento fica salva- guardada se o aparelho for montado lateralmen- te ao sentido de aproximação. – O alcance será limitado se alguém se aproximar diretamente do aparelho. – Obstáculos (por ex., árvores, muros) dificultam a captação pelo detetor. – Obstáculos (porex., muros ou vidros) impedem a deteção da radiação térmica, impossibilitando a comutação. – As oscilações repentinas da temperatura provo- cadas por condicionantes meteorológicas não são distinguíveis de fontes térmicas. Itens fornecidos L240S (fig. 3.1) Itens fornecidos L220S (fig. 3.2) Itens fornecidos L220 (fig. 3.3) Dimensões do produto L240S (fig. 3.4) Dimensões do produto L220S (fig. 3.5) Dimensões do produto L220 (fig. 3.6) Vista geral do aparelho L240S (fig. 3.7) Vista geral do aparelho L220S (fig. 3.8) Vista geral do aparelho L220 (fig. 3.9) A Corpo da armadura com chassis B Terminal C Suporte de fixação à parede D Detetor (apenas S) Distribuição da intensidade de iluminação (fig. 3.10)

• Desligue a fonte de alimentação elétrica (fig. 4.1) O cabo proveniente da rede é formado por um cabo de 3 fios: L = fase (geralmente preto, castanho ou cinzento) N = neutro (geralmente azul) PE = condutor terra (verde/amarelo) Em caso de dúvida, use um busca-polos para deixar os cabos isentos de tensão. A fase (L) e o neutro (N) são conectados na barra de junção. Importante: Se as ligações forem trocadas, pode- rá ocorrer mais tarde um curto-circuito no aparelho ou na caixa de fusíveis. Nesse caso, os diversos fios terão de ser identificados e ligados de novo. Naturalmente que no cabo de rede pode estar instalado um interruptor de rede do tipo "liga - desliga". Nota: A fonte de luz deste candeeiro só pode ser substituída pelo fabricante, por um técnico de ser- viço de assistência por ele autorizado ou por outra pessoa com qualificação equiparável. Ligação do cabo de alimentação elétrica (fig. 5.6) Esquema de conexão L240S, L220S (fig. 4.2) Esquema de conexão L240S, L220S (fig. 4.3)

• Verifique todos os componentes para detetar eventuais danos.

• Se detetar qualquer dano, não coloque o produto em funcionamento.

• Escolha um local de montagem adequado, tendo em conta o alcance e a altura de monta- gem (fig. 5.1). Passos de montagem (exemplificado no L 220)

• Desligue a fonte de alimentação elétrica (fig. 4.1)

• Separe o corpo do candeeiro do suporte de fixação à parede, prestando atenção à posição do sensor (fig.

• Faça os furos e coloque as buchas (no caso de cabos salientes, com distanciadores fig. 5.5)

• Encaixe o corpo do candeeiro (A) no suporte de fixação à parede (C). Preste atenção aos conectores, bem como à posição do sensor (fig. 5.8)

• Fixe o corpo do candeeiro com parafusos (fig.

• Ligue a fonte de alimentação elétrica (fig. 5.10)

• Proceda aos ajustes (apenas S) ➔ "6. Funções"

Depois de ter montado o corpo do candeeiro e de ter realizado a ligação à rede, o candeeiro com sensor pode ser colocado em funcionamento. Valores de fábrica (apenas S) Regulação crepuscular: regime diurno 2000 lux Ajuste do tempo: 8 s Regulação crepuscular/Limiar de resposta (apenas S) (fig. 6.1) – O limiar de resposta do sensor pode ser regulado progressivamente de 2 a 2000 lux. – Regulador em = regime diurno, aprox. 2000 lux. – Regulador em = regime crepuscular, aprox. 2 lux. Ajuste do tempo (apenas S) (fig. 6.1) – Duração de iluminação do candeeiro progressi- vamente regulável de 8 s a 35 min. – Ao determinar a área de deteção, é recomen- dável escolher o tempo mais curto. – Regulador no tempo mais curto = aprox. 8 s. – Regulador no tempo mais longo = aprox. 35 min. Ajuste da área de deteção / Regulação do alcance (apenas S) – Dependendo da altura de montagem, a área de deteção pode ser ajustada com precisão. A pala serve para cobrir segmentos de lente para redu- zir o alcance conforme se deseja. Por ex. para excluir passeios ou terrenos vizinhos da deteção (fig. 6.2). – O alcance pode ser ajustado em 90° de 2 a 10 m, girando o sensor (D) na vertical (fig. 6.3).– 39 –Números de porta• Aplicar os números de porta com os autocolan-tes fornecidos (fig. 6.4).

7. Manutenção/Conservação

Aviso de perigo originado por eletricidade!O contacto de água com peças condutoras de corrente pode resultar em choque elétrico, queima-duras ou na morte.• Limpe o aparelho apenas se estiver seco.Perigo de danos materiais!A utilização dos detergentes errados pode danificar o aparelho.• Limpe o aparelho com um pano ligeiramente humedecido sem detergente.Importante: o aparelho não é substituível.

Equipamentos elétricos, acessórios e embalagens devem ser entregues num posto de reciclagem ecológica. Nunca deite equipamentos elétricos para o lixo doméstico!Apenas para estados membros da U.E.:Segundo a diretiva europeia relativa aos resíduos de equipamentos elétricos e eletrónicos, e a res-petiva transposição para o direito nacional, todos os equipamentos elétricos e eletrónicos em fim de vida útil devem ser recolhidos separadamente e entregues nos pontos de recolha previstos para fins de reutilização ecológica.

9. Garantia do fabricante

Este produto Steinel foi fabricado com todo o zelo e o seu funcionamento e segurança verificados, de acordo com as normas em vigor, e sujeito a um controlo por amostragem aleatória. A STEINEL garante o bom estado e o bom funcionamento do aparelho. O prazo de garantia é de 36 meses a contar da data de compra. Eliminamos falhas rela-cionadas com defeitos de material ou de fabrico. A garantia inclui a reparação ou a substituição das peças com defeito, de acordo com o nosso cri-tério, estando excluídas as peças sujeitas a des-gaste, os danos e as falhas originados por uma utilização ou manutenção incorreta. Excluem-se igualmente os danos provocados noutros objetos estranhos ao aparelho.Os serviços previstos na garantia só serão presta-dos caso o aparelho seja apresentado bem emba-lado no respetivo serviço de assistência técnica, devidamente montado e acompanhado do talão da caixa ou da fatura (data da compra e carimbo do revendedor) e de uma pequena descrição do problema.Serviço de reparação:depois de expirado o prazo de garantia ou em ca-so de falha não abrangida pela garantia, contacte o serviço de assistência técnica mais perto de si para saber quais são as possibilidades de reparação. GARANTIA

) L240S, L220S: 0,5W Temperatura de cor 3000K (branco quente) Índice de reprodução de cores L240S: R

=83 Tempo de vida efetivo médio L70B50 a 25°C: >60000h Consistência de corSDCM Valor inicial: 3 Distribuição da intensidade de ilumi- nação

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm C0 / C180 C90 / C270 Tecnologia de deteção (apenas S) Infravermelhos passivos Ângulo de deteção (apenas S) 180° Alcance de deteção (apenas S) máx. 10m Ajuste do tempo: (apenas S) 8 s - 35 min Regulação crepuscular (apenas S) 2-2000 Lux Grau de proteção IP44 Classe de proteção II Resistência aos choques IK 07 Temperatura ambiente -20 a +50°C Documentação técnica em www.steinel.de Estes produtos contêm uma fonte de luz da classe de eficiência energética "D".– 41 –

11. Falhas de funcionamento

Falha Causa Solução Armadura sem tensão ■ Fusível queimado, não ligado, ligação interrompida ■ Fusível novo, ligue o interruptor de rede, verifique o condutor com medidor de tensão A luz não se acende ■ Ambiente ainda está claro demais (apenas S) ■ Interruptor de rede DESLIGADO ■ Fusível queimado ■ Área de deteção ajustada incorretamente (apenas S) ■ Espere até ser alcançado o limiar de resposta ou defina novamente o valor ■ Ligue ■ Fusível novo, verifique eventualmente a conexão ■ Reajuste A luz não se apaga ■ Movimento constante na área de deteção (apenas S) ■ Examine a área e eventualmente reajuste A luz acende-se inadvertida- mente ■ São detetados p. ex. automóveis a passar na estrada (apenas S) ■ Examine a área e eventualmente reajuste Alteração do alcance ■ Temperaturas ambiente diferentes (apenas S) ■ Estando frio, reduza o alcance do sensor virando-o, estando calor, coloque-o mais alto PT– 42 –
