KASUTUSJUHEND L 240 S STEINEL

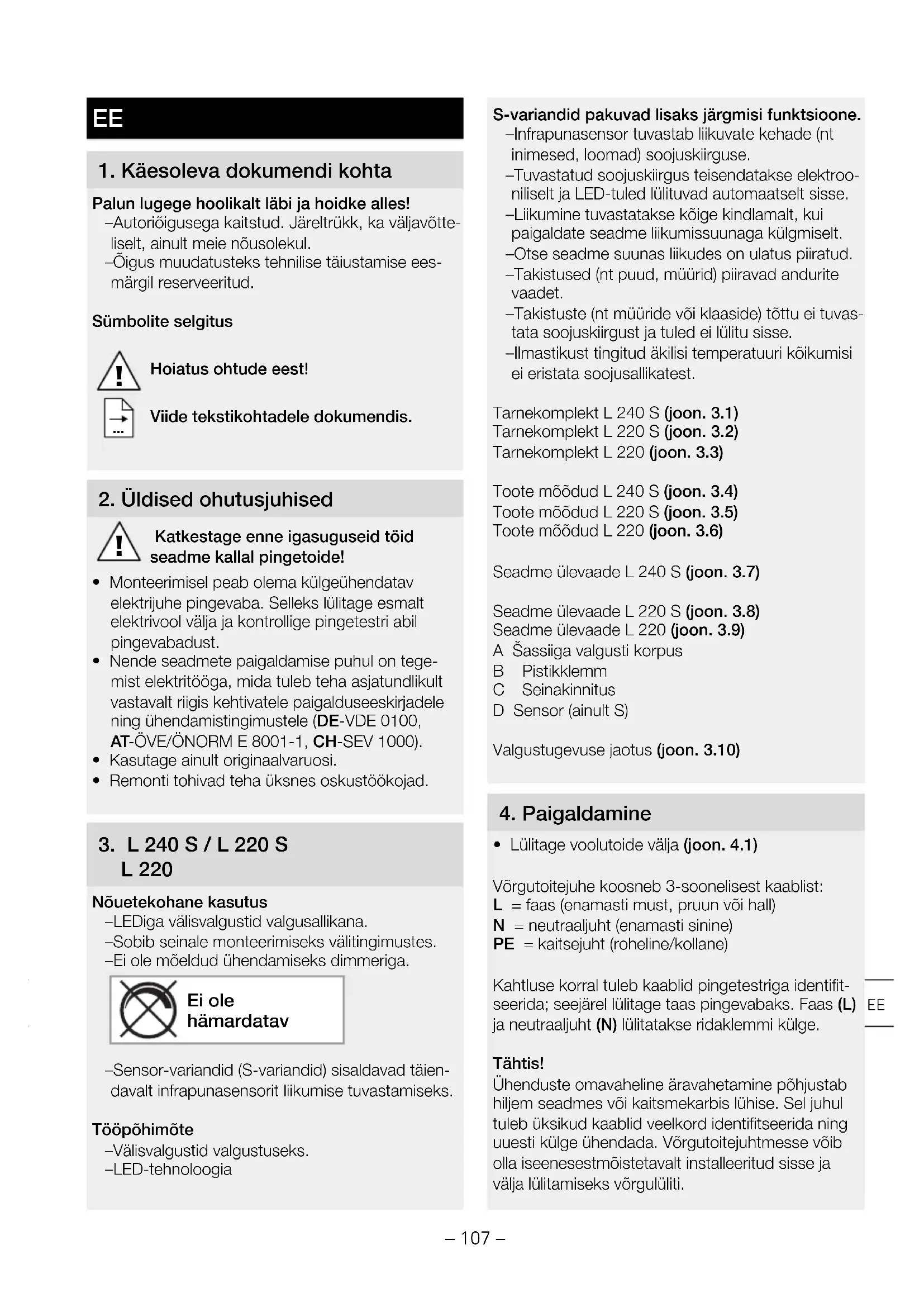

1. Käesoleva dokumendi kohta

Palun lugege hoolikalt läbi ja hoidke alles! – Autoriõigusega kaitstud. Järeltrükk, ka väljavõtte- liselt, ainult meie nõusolekul. – Õigus muudatusteks tehnilise täiustamise ees- märgil reserveeritud. Sümbolite selgitus

Hoiatus ohtude eest!

Viide tekstikohtadele dokumendis.

• Monteerimisel peab olema külgeühendatav elektrijuhe pingevaba. Selleks lülitage esmalt elektrivool välja ja kontrollige pingetestri abil pingevabadust.

• Nende seadmete paigaldamise puhul on tege- mist elektritööga, mida tuleb teha asjatundlikult vastavalt riigis kehtivatele paigalduseeskirjadele ning ühendamistingimustele (DE-VDE 0100, AT-ÖVE/ÖNORM E 8001-1, CH-SEV 1000).

• Kasutage ainult originaalvaruosi.

• Remonti tohivad teha üksnes oskustöökojad.

3. L 240 S / L 220 S

L 220 Nõuetekohane kasutus – LEDiga välisvalgustid valgusallikana. – Sobib seinale monteerimiseks välitingimustes. – Ei ole mõeldud ühendamiseks dimmeriga. Ei ole hämardatav – Sensor-variandid (S-variandid) sisaldavad täien- davalt infrapunasensorit liikumise tuvastamiseks. Tööpõhimõte – Välisvalgustid valgustuseks. – LED-tehnoloogia S-variandid pakuvad lisaks järgmisi funktsioone. – Infrapunasensor tuvastab liikuvate kehade (nt inimesed, loomad) soojuskiirguse. – Tuvastatud soojuskiirgus teisendatakse elektroo- niliselt ja LED-tuled lülituvad automaatselt sisse. – Liikumine tuvastatakse kõige kindlamalt, kui paigaldate seadme liikumissuunaga külgmiselt. – Otse seadme suunas liikudes on ulatus piiratud. – Takistused (nt puud, müürid) piiravad andurite vaadet. – Takistuste (nt müüride või klaaside) tõttu ei tuvas- tata soojuskiirgust ja tuled ei lülitu sisse. – Ilmastikust tingitud äkilisi temperatuuri kõikumisi ei eristata soojusallikatest. Tarnekomplekt L 240 S (joon. 3.1) Tarnekomplekt L 220 S (joon. 3.2) Tarnekomplekt L 220 (joon. 3.3) Toote mõõdud L 240 S (joon. 3.4) Toote mõõdud L 220 S (joon. 3.5) Toote mõõdud L 220 (joon. 3.6) Seadme ülevaade L 240 S (joon. 3.7) Seadme ülevaade L 220 S (joon. 3.8) Seadme ülevaade L 220 (joon. 3.9) A Šassiiga valgusti korpus B Pistikklemm C Seinakinnitus D Sensor (ainult S) Valgustugevuse jaotus (joon. 3.10)

• Lülitage voolutoide välja (joon. 4.1) Võrgutoitejuhe koosneb 3-soonelisest kaablist: L = faas (enamasti must, pruun või hall) N = neutraaljuht (enamasti sinine) PE = kaitsejuht (roheline/kollane) Kahtluse korral tuleb kaablid pingetestriga identifit- seerida; seejärel lülitage taas pingevabaks. Faas (L) ja neutraaljuht (N) lülitatakse ridaklemmi külge. Tähtis! Ühenduste omavaheline äravahetamine põhjustab hiljem seadmes või kaitsmekarbis lühise. Sel juhul tuleb üksikud kaablid veelkord identifitseerida ning uuesti külge ühendada. Võrgutoitejuhtmesse võib olla iseenesestmõistetavalt installeeritud sisse ja välja lülitamiseks võrgulüliti. EE– 108 – Märkus Selle valgusti valgusallikat tohib vahetada ainult tootja või tootja volitatud hooldustehnik või sarnase kvalifikatsiooniga isik. Võrgutoitejuhtmete ühendus (joon. 5.6) Ühendusskeem L 240 S, L 220 S (joon. 4.2) Ühendusskeem L 240 S, L 220 S (joon. 4.3)

• Kontrollige kõiki koostedetaile kahjustuste suhtes.

• Ärge võtke toodet kahjustuste korral käiku.

• Valige soovitud paigalduskoht, pidades silmas tööraadiust ja paigalduskõrgust (joon. 5.1). Montaažisammud (Näiteks L 220)

• Lülitage voolutoide välja (joon. 4.1).

• Eemaldage valgusti korpus seinahoidikult, järgides seejuures sensori asendit (joon.

• Märkige puuravad (joon. 5.3).

• Puurige avad ja pange tüüblid sisse, süvistatav (joon. 5.4).

• Puurige avad ja pange tüüblid sisse (distantshoi- dikuga pindpaigaldusjuhtmete korral, joon. 5.5).

• Ühendage ühenduskaabel külge (joon. 5.6).

• Ühendage pistik (joon. 5.7).

• Asetage valgusti korpus (A) seinahoidikule (C). Järgige pindpaigaldusühendusi, aga ka sensori asendit (joon. 5.8).

• Fikseerige valgusti korpus kruvidega (joon.

• Teostage seaded (ainult S) ➔ "6. Funktsioonid".

Pärast valgusti korpuse paigaldamist ja võrguühen- duse teostamist saab sensorvalgustit kasutama hakata. Tehaseseadistused (ainult S) Hämaruse seadistamine: päevavalgusrežiim 2000 lx Kellaaja seadmine: 8 s Hämaruse seadmine / rakendumislävi (ainult S) (joon. 6.1) – Sujuvalt seatav sensori rakendumislävi 2–2000 lx – Seaderegulaator = päevavalgusrežiim, u 2000 lx. – Seaderegulaator = hämarusrežiim, u 2 lx. Kellaaja seadmine (ainult S) (joon. 6.1) – Astmeteta seadistatav sisselülitus vahemikus 8 s kuni 35 min. – Tuvastuspiirkonna seadmiseks on soovitatav valida lühim aeg. – Seaderegulaatori lühim aeg = u 8 s. – Seaderegulaatori pikim aeg = u 35 min. Tuvastuspiirkonna häälestamine / tööraadiuse seadistamine (ainult S) – Sõltuvalt paigalduskõrgusest saab tuvastuspiir- konda vajadusel optimaalselt seadistada. Katte- kile on mõeldud läätsesegmentide katmiseks ja sel moel tööraadiuse individuaalseks vähenda- miseks, näiteks selleks, et kõnniteed või naabrite krundid välja jätta (joon. 6.2). – Sensori (D) 90-kraadise vertikaalse kallutamise abil saab tööraadiust kohandada 2–10 m (joon. 6.3). Majanumber

• Paigaldage kaasasolevad kleebitavad maja- numbrid (joon. 6.4).

7. Hooldus/korrashoid

Hoiatus vooluga seotud ohtude eest! Elektrit juhtivate osade kokkupuude veega võib põhjustada elektrišokki, põletusi või surma.

• Puhastage seadet ainult siis, kui see on kuiv. Materiaalsete kahjude oht! Valede puhastusvahendite tõttu võib seade kahjus- tada saada.

• Puhastage seadet pisut niisutatud lapiga ja ärge kasutage puhastusvahendeid. Tähtis! Juhtimisseade ei ole vahetatav.– 109 –8. UtiliseerimineElektriseadmed, lisatarvikud ja pakendid tuleb suunata keskkonnateadlikku taaskasutusse. Ärge visake elektriseadmeid olmejäätmete hulka!Ainult ELi riikideleVastavalt vanu elektri- ja elektroonikaseadmeid puudutavale kehtivale Euroopa määrusele ja selle rakendamisele rahvusvahelises õiguses tuleb kasu-tuskõlbmatud elektriseadmed koguda eraldi ning suunata keskkonnateadlikku taaskasutusse.9. Tootja garantiiSteineli toode on valmistatud suurima hoolikusega, on talitluslikult ja ohutusalaselt kehtivate eeskirja-de alusel kontrollitud ning seejärel läbinud pistelise kontrolli. Steinel annab garantii toote laitmatu kvali-teedi ja töökorras oleku kohta. Garantiiaeg on 36 kuud ja see algab tarbijale toote ostmise päe-vast. Meie remondime materjalist või tootmisviga-dest tulenevad puudused, garantiijuhtumi korral seade kas remonditakse või puudulik osa asenda-takse uuega, valiku üle otsustame meie. Garantii ei kehti kuluvate osade ning kahju ja puuduste kohta, mis on tekkinud oskamatu käsitsemise või hooldu-se tagajärjel. Edasised võõresemetele põhjustatud järgkahjud on välistatud.Garantiinõuet aktsepteeritakse ainult siis, kui osan-damata seade saadetakse koos vea lühikirjelduse, kassatšeki või arvega (ostukuupäev ja müüja tem-pel) ja korralikult pakituna vastavasse teenindus-punkti.Remonditeenus:Pärast garantiiaja lõppu või puuduste korral, millele garantii ei kehti, küsige parandamisvõimaluste kohta lähimast teenindusjaamast järele. TOOTJA

=83 Keskmine mõõtmise eluiga L70B50 25 °C juures: > 60 000 h VärvikonsistentsSDCM Algväärtus: 3 Valgustugevuse jaotus

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm C0 / C180 C90 / C270 Sensoritehnika (ainult S) Passiivne infrapuna Vaatenurk (ainult S) 180° Tuvastusraadius (ainult S) max 10 m Kellaaja seadmine (ainult S) 8 s – 35 min Hämarusnivoo seadistamine (ainult S) 2–2000 lx Kaitseliik IP 44 Kaitseklass II Löögikindlus IK 07 Keskkonnatemperatuur -20 kuni +50 °C Tehniline dokumentatsioon aadressil www.steinel.de See toode sisaldab energiatõhususe klassile „D“ vastavat valgusallikat.– 111 –

Rike Põhjus Abi Ilma pingeta valgusti ■ Kaitse defektne, sisse lülitamata, juhe katkenud ■ Paigaldage uus kaitse, lülitage võrgulüliti sisse, kontrollige juhet pingetestriga Valgusti ei lülitu sisse ■ Ümbritsev valgus on veel liiga hele (ainult S) ■ Võrgulüliti VÄLJAS ■ Kaitse defektne ■ Tuvastuspiirkond suunatult seadmata (ainult S) ■ Oodake, kuni saavutatakse rakendumislävi, või seadistage väärtus uuesti ■ Lülitage sisse ■ Paigaldage uus kaitse, vajaduse korral kontrollige ühendust ■ Häälestage uuesti Valgusti ei lülitu välja ■ Pidev liikumine tuvastuspiirkonnas (ainult S) ■ Kontrollige piirkonda ja vajadusel häälestage uuesti Valgusti lülitub soovimatult sisse ■ Tuvastatakse näiteks autosid tänaval (ainult S) ■ Kontrollige piirkonda ja vajadusel häälestage uuesti Tööraadiuse muutumine ■ Teised ümbrustemperatuurid (ainult S) ■ Külma korral vähendage kallutamise abil sensori tööraadiust, sooja korral seadistage suuremaks EE– 112 –
