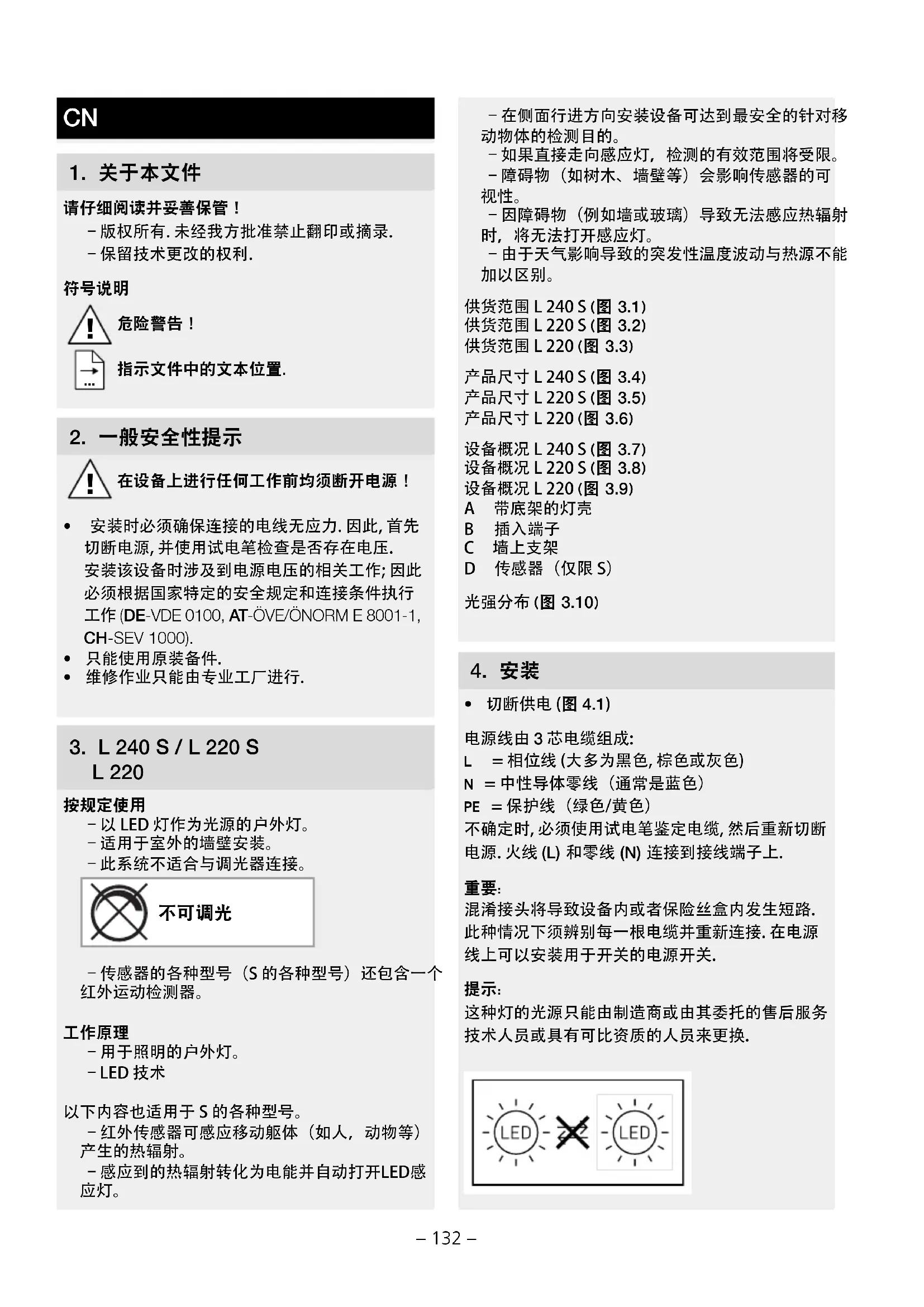

用户手册 L 240 S STEINEL

请仔细阅读并妥善保管！ –版权所有.未经我方批准禁止翻印或摘录. –保留技术更改的权利.

• 安装时必须确保连接的电线无应力.因此,首先 切断电源,并使用试电笔检查是否存在电压. 安装该设备时涉及到电源电压的相关工作;因此 必须根据国家特定的安全规定和连接条件执行 工作(DE-VDE 0100, AT-ÖVE/ÖNORM E 8001-1, CH-SEV 1000).

–以LED灯作为光源的户外灯。 –适用于室外的墙壁安装。 –此系统不适合与调光器连接。

–传感器的各种型号（S的各种型号）还包含一个

–LED技术 以下内容也适用于S的各种型号。 –红外传感器可感应移动躯体（如人，动物等）

–感应到的热辐射转化为电能并自动打开LED感

–在侧面行进方向安装设备可达到最安全的针对移

–如果直接走向感应灯，检测的有效范围将受限。 –障碍物（如树木、墙壁等）会影响传感器的可

–因障碍物（例如墙或玻璃）导致无法感应热辐射 时，将无法打开感应灯。 –由于天气影响导致的突发性温度波动与热源不能

供货范围L240S(图 3.1) 供货范围L220S(图 3.2) 供货范围L220(图 3.3) 产品尺寸L240S(图 3.4) 产品尺寸L220S(图 3.5) 产品尺寸L220(图 3.6) 设备概况L240S(图 3.7) 设备概况L220S(图 3.8) 设备概况L220(图 3.9) A带底架的灯壳 B 插入端子 C墙上支架 D传感器（仅限S） 光强分布(图 3.10)

• 切断供电(图 4.1) 电源线由3芯电缆组成: L =相位线(大多为黑色,棕色或灰色) N =中性导体零线（通常是蓝色） PE =保护线（绿色/黄色） 不确定时,必须使用试电笔鉴定电缆,然后重新切断 电源.火线(L) 和零线 (N) 连接到接线端子上.

混淆接头将导致设备内或者保险丝盒内发生短路. 此种情况下须辨别每一根电缆并重新连接.在电源 线上可以安装用于开关的电源开关.

这种灯的光源只能由制造商或由其委托的售后服务 技术人员或具有可比资质的人员来更换.– 133 – 连接电源线(图 5.6) 接线图L240S，L220S(图 4.2) 接线图L240S，L220S(图 4.3)

• 在考虑有效距离以及移动感应的情况下选择合适 的装配地点(图 5.1)

• 钻孔并放入膨胀螺栓(明装线路时,使用限位支 架图5.5)

• 将灯壳 (A) 插到墙壁支架 (C) 上 注意插塞连接 件 以及传感器的位置(图5.8)

在安装好灯壳并接通电源后,传感器灯即可以投入

出厂设置 (仅限S) 亮度设置:日间模式2000 Lux 时间设置:8 s 亮度设置 (响应阈值) (仅限S)(图 6.1) –可无级设置2至2000 Lux的传感器响应阈值 –调节器设置至 =日间模式,约2000 –调节器设置至 =夜间模式,大约2 Lux 时间设置 (仅限S)(图 6.1) –可无级设置8秒至35分钟的亮灯时间 –设置感应范围时,建议选择最短时间 –调节器=最短时间（约8秒） –调节器=最长时间（约35分钟） 调整感应范围/有效距离 (仅限S) –根据需要可以设置最佳的感应范围.附带的遮板 用于覆盖任意大小的镜头部分并且以此自定义缩 短有效距离,例如,限定走道或者相邻区域 (图 6.2) –可以通过传感器(D)垂直摆动90°,对有效距离进 行2-10m进行调整(图 6.3)

如果水与带电零部件发生接触可导致电击、烧伤

• 用略微湿润的抹布清洁设备，不要使用清洁剂。 重要信息：操作设备无法更换。

电子设备、附件和包装应根据环保要求寻求再次

根据适用的关于废旧电子设备和电子元件欧盟指令 及其在国家法律中的实施规则，必须将无法再使用 的电子设备断开、收集在一起并根据环保要求寻求

该产品系施特朗-精心研发制造,已根据有效规定通过了功能性及安全性审核,并进行了抽样检查.施特朗保证其产品性能和功能完好.质保期为36 个月,自消费者购买日起计算.材料或生产错误导致的产品缺陷由我方负责排除,质保服务(通过维修或是更换缺陷部件解决)将由我方决定.耗材损失,未正确使用及保养造成的损失和损坏未包含在质保范围内.外购物品上持续出现的发展性损坏亦不属于质保服务范畴.仅当将未拆卸的设备连同简要的故障说明,收款凭据或发票(购买日期和零售商盖章)包装好并寄至相关维修点时,才能享受质保.维修服务:质保期已经到期或缺陷不在质保范围内的产品,可向就近服务站咨询维修事宜.

额定使用寿命L70B50在25°时：>60,000小时SDCM的颜色一致性 初始值：3

10020030090°90°180° 30°30°150°150°60°120°60°120° cd / 1000 lm C0 / C180 C90 / C270传感器技术（仅限S） 被动红外线感应角度（仅限S） 180°感应有效距离（仅限S） 最大10m时间设置（仅限S） 8秒-35分钟– 135 –

■感应范围未进行针对性设置 (仅限S) ■等待达到响应阀值或者设

■在探测范围内存在持续运动 (仅限S) ■检查范围,并在必要时重新调整

■例如,感应到街道上的汽车 (仅限S) ■检查范围,并在必要时重新调整 有效距离更改 ■其他环境温度 (仅限S) ■低温条件下,通过转向缩短传感器 有效距离,高温时,增加(有效距离)
