Produkttyp	LED-vägglampa med rörelsedetektor (utomhus)
Märke	Steinel
Modell	L 240 S
Mått (L × H × D)	165 × 305 × 81 mm
Matningsspänning	220-240 V, 50/60 Hz
Effektförbrukning	9,3 W
Ljusflöde	946 lm
Ljusverkningsgrad	101 lm/W
Färgtemperatur	3000 K (varmvit)
Färgåtergivningsindex (CRI)	82
Genomsnittlig livslängd	>60 000 h (L70B50 vid 25 °C)
Kapslingsklass	IP44
Skyddsklass	II
Stöttålighet	IK07
Driftomgivningstemperatur	-20 °C till +50 °C
Detektionsvinkel	180°
Detektionsavstånd	max. 10 m
Justerbar efterlystid	8 s till 35 min
Justerbar tändningsnivå	2 till 2000 lx
Standbyförbrukning (detektor)	0,5 W
Energiklass för ljuskällan	D
Montering	Väggmontering utomhus
Detektortyp	Passiv infraröd (PIR)
Garanti	3 år

Vanliga frågor - L 240 S STEINEL

Hur installerar man lampan Steinel L 240 S?

Innan du börjar, stäng av strömmen. Fäst väggfästet på väggen, anslut kablarna (L, N, PE) till kopplingsplinten, sätt lampans hölje på fästet och fäst med skruvarna. Slå på strömmen igen och gör inställningarna för detektorn.

Hur justerar man detektorns känslighet?

Tändningsnivån ställs in gradvis från 2 till 2000 lx med hjälp av den avsedda knappen. Vrid den mot 'sol'-symbolen för dagdrift (ca 2000 lx) eller mot 'måne' för nattdrift (ca 2 lx).

Vad är detektorns räckvidd?

Den maximala räckvidden är 10 m vid tangentiell rörelse. Den kan justeras genom att rikta detektorn vertikalt från 0 till 90°, vilket ger en räckvidd mellan 2 och 10 m.

Vad gör man om lampan inte tänds?

Kontrollera att strömmen är avstängd (säkring, strömbrytare). Se till att tändningsnivån är anpassad till omgivande ljusstyrka (för S-varianter). Om problemet kvarstår, kontrollera kablarna med en spänningstestare.

Hur rengör man lampan?

Rengör lampan endast torrt med en lätt fuktad trasa, utan rengöringsmedel. Använd aldrig aggressiva produkter eller vatten när strömmen är på.

Kan jag använda en dimmer med denna lampa?

Nej, lampan är inte lämplig för anslutning till en dimmer. Den måste anslutas direkt till nätspänningen.

Vad är LED-livslängden?

Den genomsnittliga livslängden är >60 000 timmar (L70B50 vid 25 °C), vilket motsvarar cirka 6,8 år vid kontinuerlig drift.

Hur justerar man detektionsområdet?

Använd den medföljande masken för att dölja segment av linsen och begränsa räckvidden. Du kan också rikta detektorn vertikalt för att justera området mellan 2 och 10 m.

Vad gör man om lampan tänds oavsiktligt?

Det kan bero på oönskad rörelsedetektering (bilar, djur). Justera detektionsområdet genom att rikta detektorn eller dölja linssegment.

Hur byter man ljuskällan?

Byte av ljuskällan (LED) får endast utföras av tillverkaren eller en kvalificerad tekniker. Det går inte att göra själv.

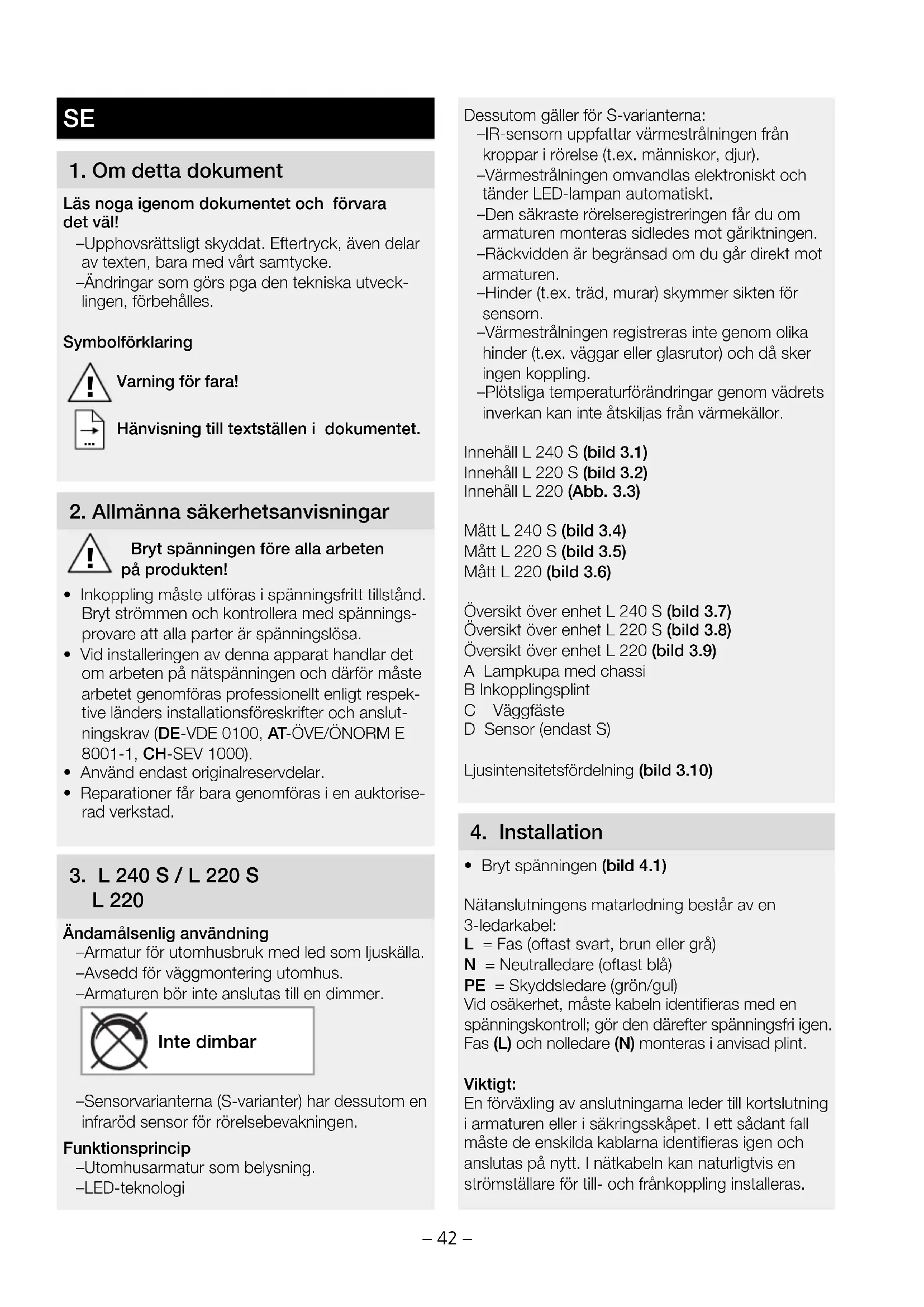

BRUKSANVISNING L 240 S STEINEL

Läs nogaigenom dokumentet och Förvara det väll!

-Upphovsrattsligt skyddat. Eftertryck, även delar av texten, bara med vart samtycke.
-Ändringar som gös pga den teknika utvecklingen, forbehälles.

Symbolförklaring

Varning for fara!

Hänvisning till textställen i dokumentet.

2. Allmanna sakerhetsanvisningar

Bryt spanningerFore alla arbeten paprokukten!

• Inkoppling mäste utföras i spanningsfritt tillstand. Bryt strommen och kontrollera med spannings-provare att alla parter ar spanningslösa.
• Vid installeringen avenna apparat handlar det om arbeten naatspanninger och darrormaste arbetet genomforas professionell enligt respek-tive landers installationsforeskrifter och anslut-ningskrav (DE-VDE 0100, AT-OVE/ONORM E 8001-1, CH-SEV 1000).
• Använd endast originalreservdelar.
• Reparationer fär bara genomföras i en auktoriserad verkstad.

3. L 240 S / L 220 S L 220

Ändamälsenlig användning

-Armatur for utomhusbruk med led somljuskalla.
-Avsedd for vaggmontering utomhus.
-Armaturen bör inte anslutas till en dimmer.

Intedimbar

-Sensorvariantema (S-varianter) har dessutom en infrarod sensor for rorelsebevakningen.

Funktionsprincip

-Utomhusarmatur som belysning.
-LED-teknologi

-IR-sensorn uppfattar varmestralningen fran kroppar i rorelse (t.ex. manniskor, djur).
-Värmesträlningen omvandlas elektroniskt och tänder LED-lampan automatiskt.
Den sakraste roelseregistreringen far du om armaturen monteras sidledes mot griktningen.
-Rackvdden ar begransad om du går direkt mot armaturen.
-Hinder (t.ex. trad, murar) skymmer sikten for sensom.
-Varmestralningen registreras inte genom olika hinder (t.ex. vaggar eller glasrutor) och daskeringen koppling.
-Plotsliga temperaturforandringar genom vadrets inverkan kan inte atskiljas fran varmekallor.

Inneháll L 240 S (bild 3.1)

Innehall L 220 S (bild 3.2)

Innehall L 220 (Abb.3.3)

Matt L 240 S (bild 3.4)

Matt L 220 S (bild 3.5)

Matt L 220 (bild 3.6)

Ljusintensitetsfördeling (bild 3.10)

4. Installation

Bryt spanningen (bild 4.1)

Nätansluttingens matarledning bestär av en 3-ledarkabel:

L = Fas (oftast svart, brun aller gra)

N = Neutralledare (oftast bla)

PE = Skyddsledare (grön/gul)

Vid osakerhet, maste kabeln identieras med en spanningskontroll; gör den därefter spanningsfriigen. Fas (L) och nolledare (N) monteras i anvisad plint.

Viktigt:

En forvaxling av anslutningarna leder till kortslutning i armaturen erler i sakringsskapet. I ett sadant fall maste de enskilda kablarna identifieras igen och anslutas pa nytt. I natkabeln kan naturligtvis en strömställare for till- och frankoppling installereras.

Anmärkning:

Ljuskällan ienna armatur fär endast bytas ut av tillverkaren erer av en av tillverkaren auktorisad servicetekniker erer av en annan person med jämforbar kvalifikation.

Natansluttingens matarledning (bild. 5.6)

Anslutningsschema L 240 S, L 220 S (bild. 4.2)

Anslutningsschema L 240 S, L 220 S (bild. 4.3)

5. Montage

• Kontrollera samtiga delar med avseende paskador.
• Ärprodukten skadad färden inte tas i bruk.
  Välj en lámplig montageplats med hánsyn till räckvdden och montagehöjdén (bild 5.1).

Montage-ordning

(exempl L 220)
Bryt spanningen (bild 4.1).
- Ta av lampkupan fran vaggfustet, akta paa sensors position (bild 5.2).
- Markera borrhålen (bild 5.3)
- Borra hal och satt i pluggar (kabel med infällt montage bild 5.4).
- Borra hal och satt i pluggar (med distanser vidutanpåliggange montage bild 5.5).
- Anslut natkabeln (bild 5.6).
- Anslut stickkontakterna (bild 5.7).
- Montera lampkupan (A) på vaggfåstet (C). Akta på stickkontakternas och sensorns position (bild 5.8).
Fixera lampkupan med skruvar (bild 5.9).
- Slà till spanningen (bild 5.10).
- Företaintällingarna (endast S) → "6. Funktioner".

6. Funktioner

När lampkupan ar monterad och armaturen ar ansluten, ar sensorarmaturen klar att användas.

Fabriksinställingar (endast S)

Skymningsinställning: dagljusdrift 2000 lux

Afterlystid: 8 sek

Skymningsnivå/aktiveringsnivå (endast S) (bild 6.1)

-Sensorns aktiveringsniva kan stallas in steglost fran 2-2000 lux.
-Stallskruven paa = dagsljusdrift, ca 2000 lux.
-Ställskruven pa = skymningsdrift, ca 2 lux.

Afterlystid (endast S) (bild 6.1)

• Efterlystiden kan steglost stallas in fran 8 sek - 35 min.
  -Vid installing av bevakningsomradyet rekommenderas att valja den kortaste tiden.
  -Ställskruv kortaste tid = ca 8 sek
  -Stallskruv langsta tid = ca 35 min

Justering av bevakningsområdet / installng av räckvidden (endast S)

-Beroende av montagehöjd kan bevakningsområdet after behov ställas in optimalt. Täckfolien ar till for att täcka linssegment for att individuell kunna begrānsa räckvidden, t.ex. for att avgransa gangvägar erler angransande tomter (bild 6.2).
Genom att vrida sensorn (D) vertikalt 90^ kan rackvdden justeras med 2-10 m (bild 6.3).

Husnummer

Klistra pà bifogat husnummer (bild. 6.4).

7.Underhäll/Skötsel

Varning for fara genom elektrisk ström!

Om vattenkommen i kontakt med stromforande delar kan det medfora elektrisk chock, brannsär erler dödsfall.
- Rengör bara apparaten när den är torr.

Risk for materiella skador!

Felaktiga rengöringsmedel kan orsaka skador pa apparaten.
- Rengör den med en lätt fuktad trasautan rengö-ringsmedel.

Viktigt: Driftsenheten kan inte bytas ut.

8. Avfallschantering

Elapparater, tillbehör och Förpackning måste lämnes in till miljövänlig Återvinning.

Kasta inte elapparater i hushaalsssopoma!

Galler endast EU-länder:

Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsätting i nationell lagstiftning, mäste uttjänta elapparater lamnas in till miljövänlig Återvinning.

9. Tillverkargaranti

Denna Steinel-productar tillverkad med stors-ta noggrannhet. Den ar funktions- och sakerhets-testad enigt gallande foreskrifter och har direfter genomgatt en stickprovskontroll. Steinel garante-rar felfritt tillstand och felfri Funktion. Garantin galler i 36 manader fran inkopsdagen. Vi atgardar brist-fälligheter orsakade av material-ller tillverkningsfel. Garantin uppfylls genom reparation erler utbyte av bristfälliga delar after vart val. Garantin omfattar inte slitage och skador orsakade av felaktigt hanterande eller bristande underhall och skötsel avprodukten. Foljdskador pa främande foremal ersätts ej.

Garantin gäller endast däprodukten, som inte fär vara demonterad, sändes väl forpackad med kort beskrivning av felet och fakturakopia eller kvitto (inköpsdatum och stämpel) till.Var representant aller lamnas till inköpsstället.

Reparationservice:

10. Tekniska data
Mätt (B × H × D) L 240 S: 165×305×81 mmL 220 S: 246×251×84 mmL 220 : 246×250×57 mm
Spanning 220-240 V, 50/60 Hz
Ljusflöde L 240 S: 946 lm / 101 lm/WL 220 S: 869 lm / 93 lm/WL 220: 869 lm / 93 lm/W
Systemeffekt (Pon)L 240 S: 9,3 WL 220 S: 9,3 WL 220: 9,3 W
Standby Sensor (Psb)L 240 S, L 220 S: 0,5 W
Färgtemperatur 3 000 K (varmvit)
Färgåtergivningsindex L 240 S: Raa=82L 220 S: Ra=83L 220: Ra=83
Medellängliviislängd für beräkningen	L70B50 vid 25°C: >60 000 tim.
Färgkonsistens SDCM Startvärde: 3
Ljusintensitetsfördelning
Sensorteknik (endast S) Passiv-infraröd
Bevakningsvinkel (endast S) 180°
Bevakningsrückvdd (endast S) max.10 m
Efterlysid (endast S) 8 sek - 35 min
Skymningsinställning(endast S) 2-2 000 lux
Skyddsklass IP 44
Isolationsklass II
Slagtålighet IK 07
Omgivningstemperatur -20 till +50 °C
Teknisk dokumentation på www.steinel.de
Denna produkt har en ljuskälla med energieffektklass "D"

11. Driftstörningar

Störning Orsak Åtgård

Armaturenutan spansning	■Sakring defekt,inte plokopplad, strömförsörjning avbruten	■Byt sakring,slà till spanninger; testamed spanningsprovec
Armaturen tänds inte	■Omgivningen För ljes (endast S)	■Vänta tills aktiveringsnivån har uppnåttss erler justera värdet
	■Nätströmbrytare FRAN	■Slå till
	■Sakring defekt	■Byt sakring,kontrolleraevtl. anslutningen
	■Bevakningsområdet felinställt (endast S)	■Justera inställningen
Armaturen släcks inte	■Ständig rörelse i bevaknings- området (endast S)	■Kontrolera området och ställ in på nyttom nödvändigt
Lampan tänds öönkat	■Rörelser från t.ex. bilar ute på gatan (endast S)	■Kontrolera området och ställ in på nyttom nödvändigt
Sensornsräckviddforändras	■Ändrade omgivningstemperaturer (endast S)	■Vid kyla - vrid sensorn neråt för att förkorta räckvdden, vid varme - ställ den högre
